Катушка зажигания Форд Фокус 1 является ключевым элементом системы зажигания автомобиля. В ней происходит процесс преобразования низковольтного напряжения в высоковольтное. Катушка создает высоковольтный электрический импульс, благодаря которому происходит запуск двигателя.

Катушка зажигания Фокус 1 – что нужно знать?

Катушка или модуль зажигания Форд Фокус 1 – это своего рода трансформатор. В ней напряжение низковольтного типа трансформируется в высоковольтный импульс, который используется для создания искры между электродами в свече зажигания. В результате происходит воспламенения топливно-воздушной смеси и запуск автомобильного двигателя.

Рекомендация! Лучше включать зажигание на длительное время, если отсутствует запуск двигателя, так как катушка тяжело переносит долгие нагрузки. Так вы сможете продлить эксплуатационный срок запчасти.

Катушка редко выходит из строя, но если это произошло, последствия могут быть самыми серьезными. Как показывает практика, оригинальные катушки живут дольше, тогда как более дешевые аналоги могут быстро выйти из строя.

Признаки неисправности катушки зажигания:

Машина начинает дергаться в процессе движения.
Дергания могут появиться на холостом ходу.
Двигатель автомобиля начинает троить.
Значительно увеличивается расход топлива.
Появился чек, сообщающий о неисправности элемента.

Перечисленные выше признаки неисправности могут появиться и в результате прочих поломок – например, при неисправности свечей зажигания.

Как проверить модуль зажигания?

Установить, что проблема связана именно с катушкой, позволит визуальный осмотр. На поврежденном модуле, в его колодце, можно обнаружить трещины, сколы или следы окисления.

Внешние признаки повреждения могут отсутствовать – тогда для тестирования исправности узла необходимо использовать специальный прибор – омметр.

Порядок проверки:

Снять с выводов катушки ВВ-провода.
Подключить тестер ко 2-му и 3-му выводам цилиндров и замерить уровень сопротивления.
Так же протестировать показатели 1-го и 4-го цилиндров.
После проверки ВВ-провода установить на место, предварительно смазав их наконечники консистентной смазкой.

Нормой считаются показатели 8,0-9,0 кОм. Если уровень сопротивления не соответствует заявленному, смело можно менять катушку зажигания.

Замена катушки зажигания Форд Фокус 1

Для замены необходим ключ TORX Т 25. Порядок действий будет следующим:

Снять минусовую клемму АКБ.
От модуля зажигания открепить колодку проводов.
Вытащить наконечники ВВ-проводов.
Выкрутить винты крепления модуля (4 шт.).
Достать старую катушку зажигания и поставить на ее место новую.

Сборка осуществляется в обратной последовательности.

Внимание! Чтобы осуществить правильное подключение наконечников ВВ-проводов, нужно смотреть на маркировку катушки и подключать к гнездам провода с соответствующим номером.

Как уже было сказано выше, прежде чем закреплять наконечники высоковольтных проводов, необходимо смазать их любой консистентной смазкой (подойдет технический вазелин).

Цена модуля зажигания Форд Фокус 1

Сегодня купить оригинальную катушку зажигания на первый Фокус можно по цене от 2700 руб.

Номер оригинальной запчасти:

Если подбирать аналог из вариантов, одобренных производителем, стоимость такой детали будет порядка 4-5 тыс. рублей.

Оригинальные замены:

31216444 (VOLVO);
1754514 (FORD);
1 727 629 (FORD).

Гораздо дешевле обойдутся аналоги других фирм – цена на них начинается от 1000 руб.

Аналоги:

KZ-1148 (Lex);
CZ0018A (Utm);
1317972 (ROCAM);
FO10075786 (Dominant);
138811 (Huco).

Многие задаются вопросом – как выбрать подходящую катушку в зависимости от объема двигателя. Ответ прост – на Фокус 1 1.6, 1.8, 2.0 модули будут одинаковыми. Отличается лишь катушка зажигания для первого поколения Фокуса 2.3.

Также на американец подходит оригинальная катушка для ВАЗ 2110. Запчасть обойдется дешевле, но при установке придется переделывать разъем (контакты 1 и 3 нужно будет поменять местами). Поэтому большинство автомобилистов утверждают, что лучшим вариантом будет оригинальная цитроновская катушка зажигания Форд Фокус 1.

7 лет

Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

Мрет катушка.
Первый раз померла - поменял вместе со свечами и проводами
Машина более-менее поехала (провалы иногда были + глохла)
Встал второй раз - снял катушку - низ весь в трещинах
купил еще одну катушку - поставил, померла сразу.

Стояла изначально Motorcraft, потом купил Huco, третьей была Topran .
надоело что-то катушки покупать.

что делать? из-за чего катушка может помирать постоянно?

Доброго вечера форумчане.
Извините если не увидел, можно выложить мануал с фотографиями как переделать 10-ю катушку для ФФ1 2 литра Split (американец) - а то машинка когда нагреется сильно тупит. Заранее спасибо.

Alex1977_12
А точно ли это катушка? Покури тему "Двигатель не едет/тупит/затыкается" (не помню точного названия)

Alex1977_12

еще добавлю, надо болты купить по-длинее (родные короткие для этого), один выворачиваешь заранее и в любой точке по продаже метизов и прочих "гвоздей", тебе подберут подлинее. И разъем таким образом не рекомендуют делать (не совсем надежно). Но у меня проблем не было, так и продал с этим колхозом.

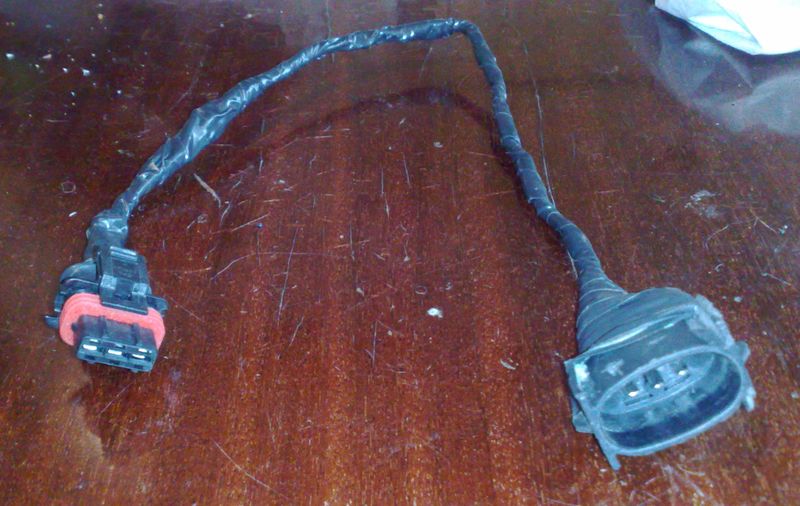

я сделал немного по-другому, я отрезал родной штекер, сделал смотки, но каждую в отдельный кембрик, потом один общий кембрик поверх них, который зашел под родную гофру, ну и нормальной черной изолентой обмотал, пока что двиг только радует, наконец-то поехал как я этого хотел сразу от него))) потом посмотрим как работать будет, отпишу если помрет.

Привет Всем..Подскажите пожалуйста пропала искра , заменил катушка и так же тишина ..может кто знает что делать ?

28 июня 2012

Добрый день. Подскажите пожалуйста. Хочу купить новую катушку, в магазине сказали, что Valeo и оригинальные катушки это одно и тоже. Хотя они не очень уверены. Кто-нибудь знает, так ли это? Если нет, то какие отзывы по Valeo?

тут 2 варианта..либо проводок который идёт на катушку перетёрся,либо в "мозгах" что то случилось

Движок троил! Посмотрел - катушка лопнула! А тут и Vovan_mail! Был не подалеку! Он то все отрепитировал и машина полетела! (Оромное спасибо) А до этого на 70 дергалась, а щас и разгон резвый и не дергается.

Всем доброго дня, хочу поинтересоваться по поводу катушек зажигания. У меня ФФ 1 двигатель Split Port 2.0. Машинка начала троить, оказалось дело в катушке (практически вся потрескалась), начитался на форуме, залил все трещины эпоксидкой, езжу уже наверное месяца 4, наездил не мало. (правда есть какие то небольшие перебои в работе двигателя, но может и не из за катушки). Тфу-тфу пока все нормально, но все равно не уйдешь от замены катушки не куда. Читал тему все советуют ставить оригинальную (ну она у нас стоит в пределах 5000-6000 руб. естественно под заказ). Кто нибудь ставил аналоги по дешевле, и как после этого работает машина. Concord CI8007 1000 руб.; Motorcraft DG-536 3500р.;Motorcraft DG-474 2700р. Заранее благодарен.

29 страниц у темы о катушках. Здесь куча народа ставили неоригинал (я бы сказал большинство) и отписывались.
Лично от себя могу сказать: покупал московскую, Era, Huco , Bosch 0 221 503 490 . Все работали ) Но больше всех понравилась по размерам и качеству Бош (его и рекомендую). О ньюансах трудно писать, т.к. поочередного сравнения думаю никто не делал.

Всем добрый вечер! Сегодня заказал катушку Бош (0221503490), вышла 2200р. Сижу ВЕСЬ В СОМНЕНИЯХ и думаю подойдет ли она к моему двигателю ff1 2003 г.в. американец, двигатель Split Port 2.0
Может кто то успокоит))). или наоборот расстроит.

Доброго времени суток. У меня умерла катушка в самый не подходящий момент в дороге хорошо что был не далеко от дома а на следующий день надо было ехать в соседний регион. я вышел из положения поставил от российского авто подобрал по обЪёму двигателя(поставил от одинадцатой 1.6) подошла как родная машина ожила только подключать надо как фордовскую. Так как в нашем колхозе запчасти тока на заказ и ждать недели 2 да и очень дорого оригинал стоит мне сказали 7500 рублей. Российский вариант обошёлся 740 рублей 690 катушка 50 разьём на 3 контакта. Думал умрёт через неделю проехал уже 11000 полёт нормальный. Удачи на дорогах.

Имхо, катушки на все фф1 одинаковые.

3 сент ября 2012

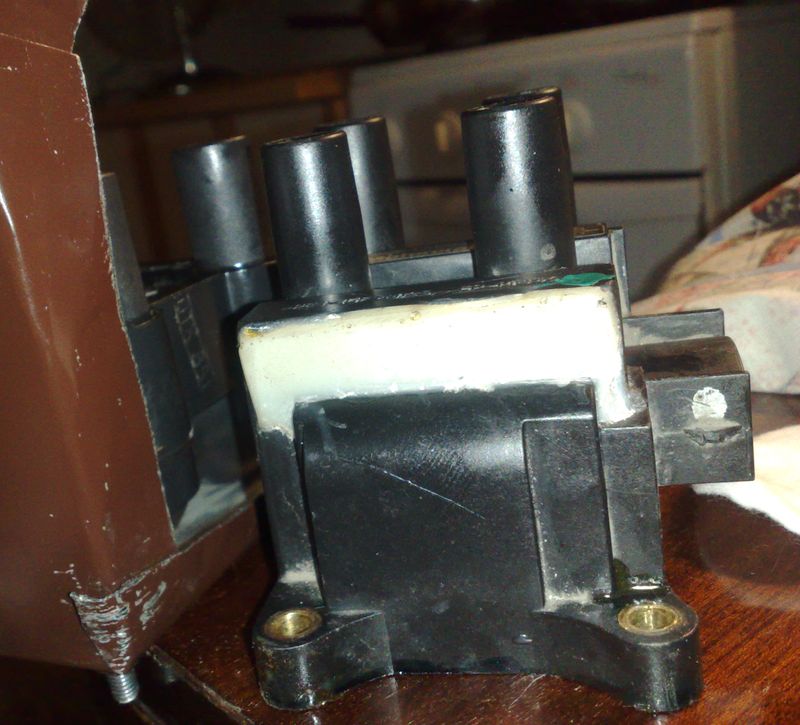

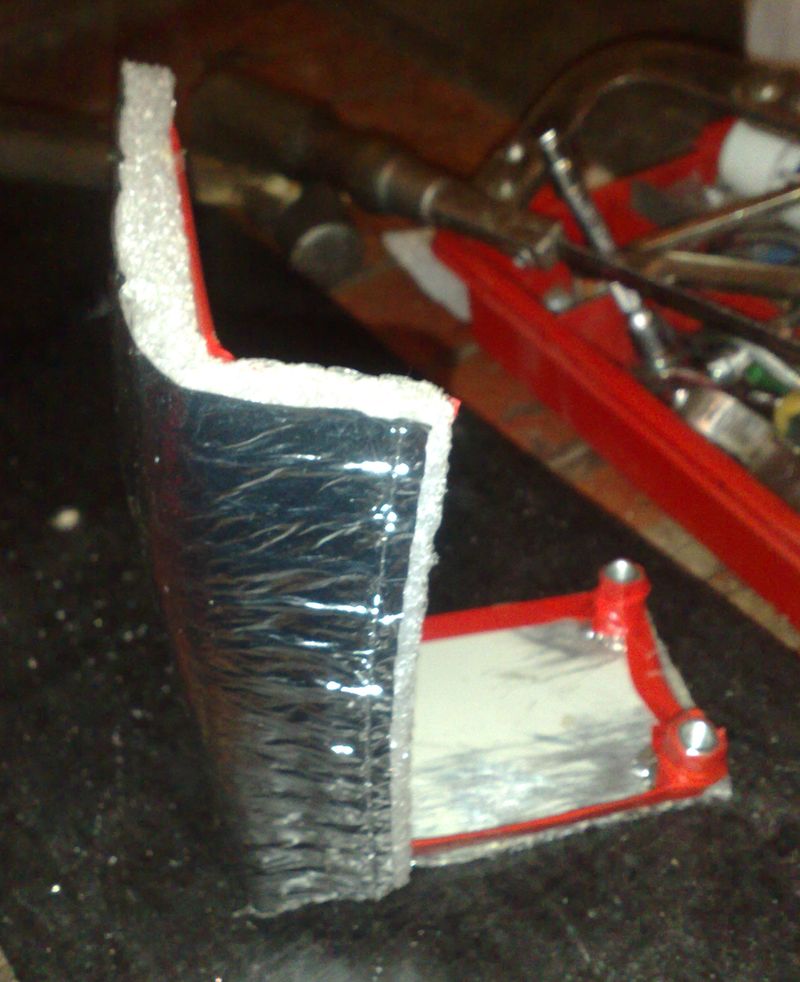

Поскольку в маХгАзине мне вручили катушку с выпуклым основанием, то наколхозил экран для замечательной катушки.
Двиг Дюратек 1,6 8кл. Катушка прямо над тепловым экраном выпускных штанов, как шашлык над мангалом. Крутить всегда неудобно. поэтому экран дает возможность не терять винты в подкапотном пространстве, хотя всё одно крутить их приходится с помощью гибкого троса на отвертку с трещеткой. Так хоть не падают вниз.
фото под катом:

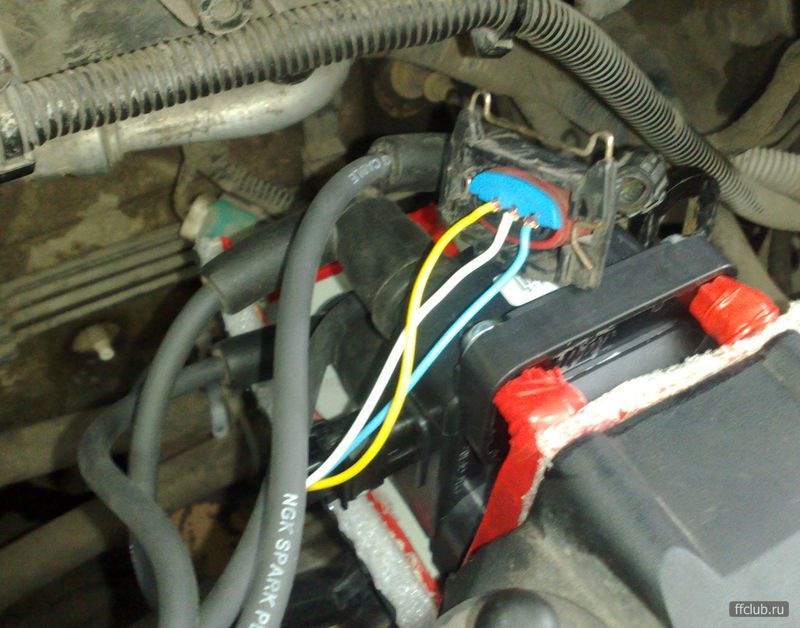

Катушку пришлось развернуть в сторону свечей - мешает петля, за которую вывешивают двигатель при съеме. Потому переходник длинный.

У вазовской 21010-3705000-03 конуса контактов большего диаметра, чем у фордовских катушек, что не айс, надо внимательно одевать "родные" вв провода - до щелчка, иначе не будет нормального зажигания. Лично попадал мимо и чесал репу.

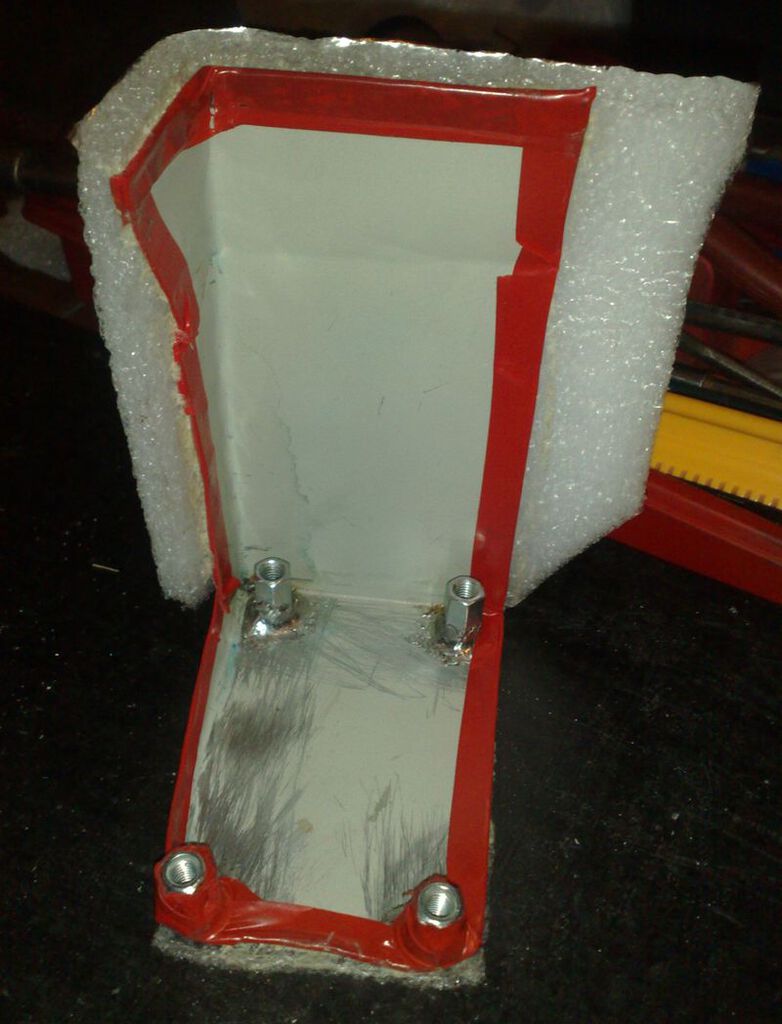

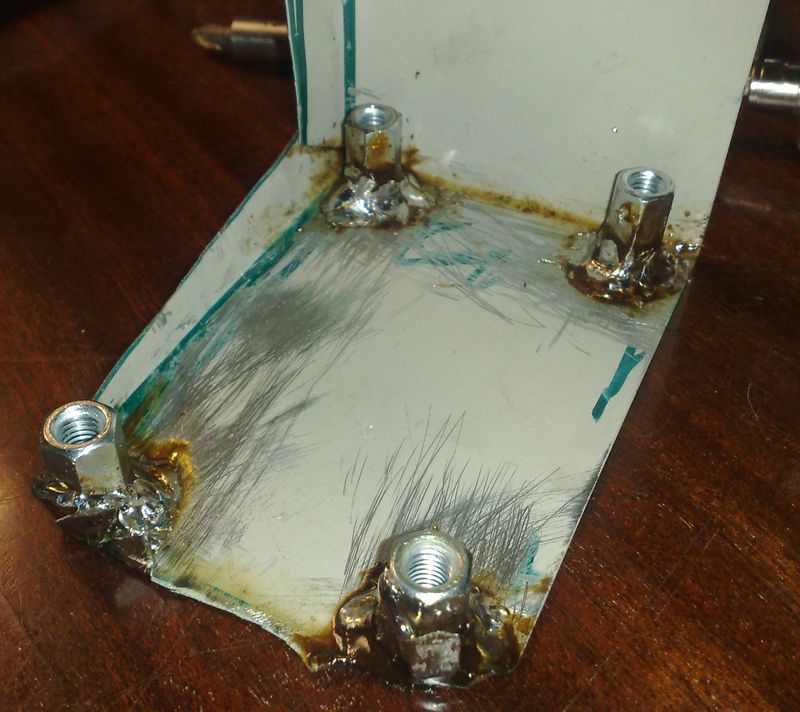

Понадобились 4 муфты М6 х 15(16) мм, винты М5 х 35мм, паяльник, кислотный флюс, припой, провода и термотрубки, изолента, обрезок жестянки от кровли.Кусок от теплоизоляции для паркетных полов, другой сейчас нет. А там посмотрим, может покрашу в черный цвет - меньше в глаза будет бросаться.
Потестирую экранчик, позже расскажу.

Да, совсем забыл - машина едет!!

моя морда шире улыбается - осталось узнать, как долго это продлится. По конструкции вазовская катушка должна меньше греться по определению, она имеет меньшую площадь конткта с мотором, точнее вообще не имеет такой площади. Родная же распласталась над выпускными штанами и прилипает всем брюхом к посадочному месту. Потому и нет ей веры, хоть бы и за 4000рублей её купить. А за доступность и конструкцию вазовской катушке от меня плюс. Плюс тем, кто её присандалили первыми на свои иномарки!

Commercial ignition XIC8170
Для оригинального номера 988F-12029-AB
Катушка зажигания Исполнение соединения М4
Количество полюсов, шт3
Ограничение производителяMotorcraft
Интересует последняя строчка,как понять ограничение производителя? Только для фордов это или как то иначе?
Или это хорошая замена оригинала?

19 авг уста 2012

Себестоимость внедрения ВАЗовского модуля 2110 нового образца (3-х контактный) БОШ !
1) Модуль - 500 руб
2) 8 гаек на 5- 8 руб
3) 4 винта - 4 рубля
4) Штекер от модуля Ваз - 50 руб
5) Изолента 20 руб
6) Супер клей 10-руб(гайки межу собой склеить и приклеить к корпусу модуля для удобства монтажа )
7) Время 20 минут

Итого 500+8+4+50+20+10= 592 рубля и в любом магазине можно купить

Себе устанавливал на пруду за 20 мин , никакого спец инструмента , полет пока один месяц но думаю на 2-4 года хватит , а если помрет не в моем регионе, можно купить в любом магазине и поехать дальше

По поводу "Морды которая улыбается" ставил данные модули на два OPEL VECTRA 2.0 136 лс, оба катаются 2 года без проблем с этими модулями
Вот они на самом деле шире улыбается потому что ценник на модуль в разы выше .

19 авг уста 2012

1. Проверьте, поступает ли напряжение аккумулятора на центральный контакт электроразъема катушки зажигания (см. параграф 2). Отсоедините отрицательный провод аккумулятора (глава 5А).

2. Разъедините электроразъем катушки, если он не был разъединен ранее.

3. Омметром измерьте сопротивление на первичных обмотках катушки, соединяя омметр с контактами катушки следующим образом. Сначала соедините его с одним из наружных контактов и центральным контактом, а затем с другим наружным контактом и центральным контактом. Сравните полученные показания с регламентируемым сопротивлением первичного контура (см. Технические требования).

4. Отсоедините высоковольтные провода свечей зажигания. Запомните, как они присоединены, или пометьте их, как указано в главе 1. Омметром проверьте сопротивление, чтобы убедиться, что в цепи нет обрывало есть, соответствует пи сопротивление вторичной обмотки катушки регламентируемому. Для этого соедините омметр с каждой парой клемм высоковольтных проводов. На моделях с 4-х цилиндровыми двигателями клеммы 1 и 4, так же как клеммы 2 и 3, соединены со вторичной обмоткой. На моделях с V-образными 6-ти цилиндровыми двигателями клеммы 1 и 5, 3 и 4, 2 и 6 соединены со вторичной обмоткой. После этого переключите омметр в режим измерения максимальных сопротивлений. Убедитесь в отсутствии замыкания между парами клемм. То есть сопротивление между клеммами 1 и 2 или 4 и 3, а также между любой клеммой и массой должно быть бесконечным.

5. Если какое-либо из показаний омметра не соответствует описанию п. 4, замените катушку. Последующие процедуры проверки следует выполнять у дилеров.

Снятие и установка

Модели с 4-цилиндровыми двигателями

Примечание: На моделях с 4-х цилиндровыми двигателями катушка зажигания установлена на кронштейне, расположенном за головкой блока цилиндров.

6. Отсоедините отрицательный провод аккумулятора (глава 5А).

7. Снимите расходомер воздуха и резонатор (глава 4).

8. Разъедините электроразъемы с каждой стороны катушки. Затем отсоедините высоковольтные провода, запоминая их расположение или помечая их (см. глава 1) (см. рис.3.8).

9. На моделях выпуска до 1998 года выверните два винта крепления трубы системы рециркуляции выхлопных газов к кронштейну катушки. Затем выверните крепежные винты катушки. Снимите узел катушки с головки блока (см. рис. 3.9).

10. При необходимости устройство подавления радиопомех можно снять с опорного кронштейна, вывернув его болты,. Учтите, что катушка поставляется вместе с кронштейном, как единый узел.

11. Установка - в порядке, обратном снятию. Убедитесь в том, что высоковольтные провода свечей зажигания правильно присоединены и надежно затяните винты катушки.

Модели с V-образными 6-ти цилиндровыми двигателями

Примечание: На моделях с V-образными 6-ти цилиндровыми двигателями катушка зажигания установлена на крышке задней головки блока.

12. Отсоедините отрицательный провод аккумулятора (глава 5А).

13. Отсоедините проводку от катушки зажигания и устройства подавления радиопомех. Освободите проводку этих компонентов от связей (см. рис.3.1З,а,б). Если нужно снимите соленоид клапана системы РВГ с верхней секции впускного коллектора.

14. Отсоедините высоковольтные провода от катушки зажигания, запоминая их положение. Сжимая выступы стопоров, аккуратно снимите провода с катушки зажигания. Провода замаркированы соответственно номерам цилиндров, (см. рис.3.14,а,б).

15. Выверните винты и снимите катушку, учитывая, что одним из болтов закреплен провод заземления, а двумя другими болтами закреплено устройство подавления радиопомех (см. рис.3.15,а-в).

16. Установка - в порядке, обратном снятию. Убедитесь в том, что высоковольтные провода свечей зажигания правильно присоединены и, что одним из болтов закреплен массовый провод.

Замена катушки зажигания и высоковольтных проводов, ошибка P0301 Ford Mondeo 3

Проверка Катушки Зажигания Сопротивление Высоковольтных Проводов форд фокус 3

Измерьте сопротивление вторичной обмотки, подсоединив омметр к выводам 2-го и 3-го цилиндров.

Сопротивление должно составлять 8,0–9,0 кОм.

Повторите проверку для выводов 1-го и 4-го цилиндров.

Если сопротивление хотя бы одной из вторичных обмоток отличается от указанного, замените катушку зажигания.

Подсоедините на место высоковольтные провода.

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой, например техническим вазелином

Снятие и установка катушки зажигания

Вам потребуется ключ TORX Т25.

Отсоедините наконечники высоковольтных проводов от катушки зажигания

Отсоедините от катушки зажигания колодку жгута проводов низкого напряжения

Выверните четыре винта крепления модуля зажигания

Снимите катушку зажигания

Установите детали в порядке, обратном снятию.

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой, например техническим вазелином.

Читайте также:
