Установка круиз контроля на лада х рей
В настоящее время мультируль Lada XRAY позволяет только управлять магнитолой. А левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АвтоВАЗ обещает оснастить этой опцией свой кроссовер уже в 2017 году, а пока приходится устанавливать круиз-контроль своими руками.
В зависимости от двигателя (ВАЗ или Renault-Nissan) в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается. Далее рассмотрим инструкцию для 110-сильного французского мотора (Renault-Nissan H4Mk). Для двигателя ВАЗ инструкция тут.
Для комплектаций ТОP и TOP Prestige потребуется:
- Мультируль Лада Веста с кнопками круиз-контроля, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Кнопка включения круиз-контроля и ограничителя скорости, артикул — 255500002R. Стоимость от 1200 рублей.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей.
Для более простых версий автомобиля дополнительно придется купить:
Статьи о Лада Х Рей
Практичный тюнинг Lada Xray: защитные накладки на ковролин
Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров
Lada Xray Cross: новые подробности о кроссовере
Lada Xray: техническое обслуживание своими силами. Видео.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Снимаем заглушку между регулятором положения фар и регулировкой зеркал. За ней находится разъем с проводами, который подключаем к кнопке (255500002R). Устанавливаем кнопку вместо заглушки.
Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). Главная причина замены руля — наличие проводки внутри него.
В настоящее время кнопки на руле Lada XRAY позволяют управлять только магнитолой, т.к. левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АВТОВАЗ начал комплектовать автомобиль этими опциями только с начала 2018 года. В статье расскажем, как установить круиз-контроль своими руками.
В зависимости от двигателя в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается. Далее рассмотрим инструкцию для 106-сильного ВАЗовского мотора (ВАЗ-21129). Для двигателя Renault-Nissan и ВАЗ 21179 (1.8 л) инструкция тут.
Что необходимо
- Мультируль Лада Веста с кнопками круиз-контроль и ограничитель скорости, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Провода, которые придется тянуть из салона в моторный отсек.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей (можно заказать в этом каталоге).
Установка

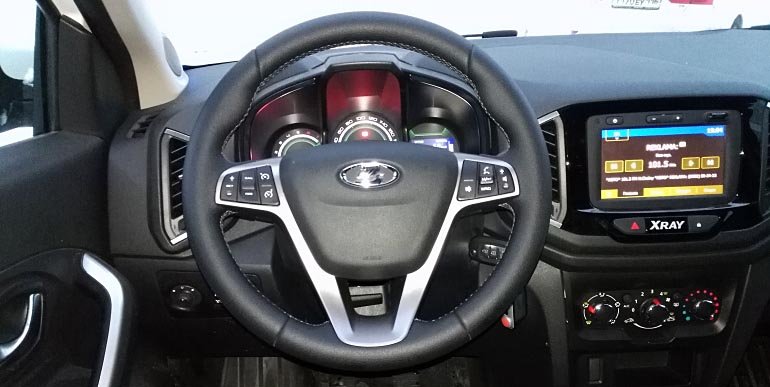

Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). В руле седана есть левый блок с кнопками (круиз-контроль и ограничитель скорости), который в настоящее время не продается отдельно. Также в руле должна быть проводка, который может не быть в руле кроссовера.
Подключение
Если разъемы C2, C3 и E3 уже заняты, значит провода уже проложены с завода. Переходим к следующему шагу.
Проверьте, чтобы на 11 контакте колодки было +12В. Если его не будет, то можно взять питание от датчика угла поворота рулевого колеса (пин №8), который находится под рулем.

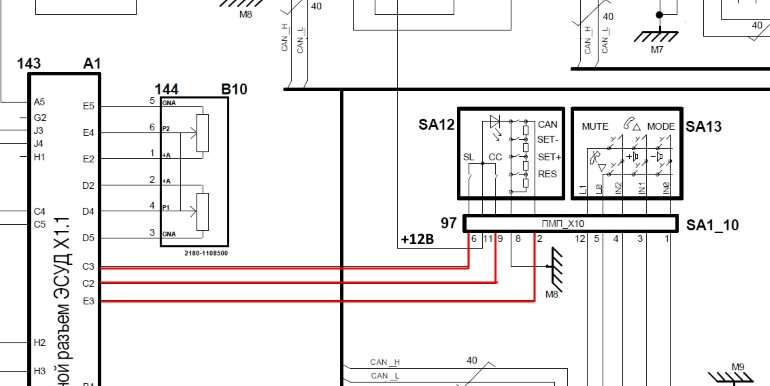

Общая схема подключения:
Осталось только выполнить активацию круиз-контроля и ограничителя скорости при помощи ПО Pyren (инструкция тут). Теперь управлять круиз-контролем или ограничителем скорости можно при помощи кнопок на руле.
Напомним, кнопки на руле Lada XRAY не имеют штатной подсветки, но ее можно сделать своими руками. Также через программу pyren можно отключить автоматическое включение заднего дворника.
В настоящее время мультируль Lada XRAY позволяет только управлять магнитолой. А левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АВТОВАЗ начал комплектовать автомобиль этими опциями только с начала 2018 года. В статье расскажем, как установить круиз-контроль своими руками.
В зависимости от двигателя в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается. Далее рассмотрим инструкцию для 110-сильного французского мотора (Renault-Nissan H4Mk) и ВАЗ 21179 (1.8 л). Для двигателя ВАЗ 21129 (1.6) инструкция тут.
Что необходимо
Для комплектаций ТОP и TOP Prestige потребуется:
- Мультируль Лада Веста с кнопками круиз-контроля, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Кнопка включения круиз-контроля и ограничителя скорости, артикул — 255500002R. Стоимость от 1200 рублей.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей (можно заказать в этом каталоге).
Для более простых версий автомобиля дополнительно придется купить:
Установка и подключение
Снимаем заглушку между регулятором положения фар и регулировкой зеркал. За ней находится разъем с проводами, который подключаем к кнопке (255500002R). Устанавливаем кнопку вместо заглушки.
Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). Главная причина замены руля - наличие проводки внутри него.
В более простых комплектациях в подрулевом переключателе (улитке) может не оказаться необходимых проводов. Меняем его на другой (8450020003). Также потребуется протянуть 4 провода до колодки с проводами ЭБУ (из салона в моторный отсек через отверстие с тросом для открытия капота):
В результате включение круиз-контроля и ограничителя скорости будет производиться с кнопки на панели (на руле эти кнопки будут неактивны, т.к. они не фиксируемые!), а управление функциями кнопками на руле. Чтобы все управление было только на руле необходимо использовать эмулятор фиксируемой кнопки (читай ниже).
Активация функции в ЭБУ и панели приборов
Внимание! Инструкция по активации только для двигателя Renault H4Mk. Владельцам моторов ВАЗ-21179 стоит обратиться к специалисту.
- драйверы для ELM (прописываем COM-порт)
- Python (для X86 или X64 )
- Pyren и база CLIP
После установки Python 2.7, распакуйте архив с базой CLIP в любом месте, например D:\script\. В эту же папку распакуйте и архив со скриптом PyRen.
Подключаем ELM 327 к OBD-II разъему Lada XRAY. Затем:
- Выбираем блок --> СИСТЕМА ВПРЫСКА -->Configurations scenarios -->ПРОГРАММИРОВ. ОГРНИЧЕНИЯ СКОРОСТИ ДВИЖЕНИЯ-->yes.
- Выйти из скрипта и отключить адаптер от автомобиля.
Процесс активации КК также показан на видео:
Эмулятор фиксируемой кнопки
Напомним, кнопки на руле Lada XRAY не имеют штатной подсветки, но ее можно сделать своими руками. Также через программу pyren можно отключить автоматическое включение заднего дворника.
В настоящее время мультируль Lada XRAY позволяет только управлять магнитолой. А левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АВТОВАЗ начал комплектовать автомобиль этими опциями только с начала 2018 года. В статье расскажем, как установить круиз-контроль своими руками.
В зависимости от двигателя в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается. Далее рассмотрим инструкцию для 110-сильного французского мотора (Renault-Nissan H4Mk) и ВАЗ 21179 (1.8 л). Для двигателя ВАЗ 21129 (1.6) инструкция тут.
Что необходимо
Для комплектаций ТОP и TOP Prestige потребуется:
- Мультируль Лада Веста с кнопками круиз-контроля, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Кнопка включения круиз-контроля и ограничителя скорости, артикул — 255500002R. Стоимость от 1200 рублей.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей (можно заказать в этом каталоге).
Для более простых версий автомобиля дополнительно придется купить:
Установка и подключение
Снимаем заглушку между регулятором положения фар и регулировкой зеркал. За ней находится разъем с проводами, который подключаем к кнопке (255500002R). Устанавливаем кнопку вместо заглушки.
Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). Главная причина замены руля - наличие проводки внутри него.
В более простых комплектациях в подрулевом переключателе (улитке) может не оказаться необходимых проводов. Меняем его на другой (8450020003). Также потребуется протянуть 4 провода до колодки с проводами ЭБУ (из салона в моторный отсек через отверстие с тросом для открытия капота):
В результате включение круиз-контроля и ограничителя скорости будет производиться с кнопки на панели (на руле эти кнопки будут неактивны, т.к. они не фиксируемые!), а управление функциями кнопками на руле. Чтобы все управление было только на руле необходимо использовать эмулятор фиксируемой кнопки (читай ниже).
Активация функции в ЭБУ и панели приборов
Внимание! Инструкция по активации только для двигателя Renault H4Mk. Владельцам моторов ВАЗ-21179 стоит обратиться к специалисту.
- драйверы для ELM (прописываем COM-порт)
- Python (для X86 или X64 )
- Pyren и база CLIP
После установки Python 2.7, распакуйте архив с базой CLIP в любом месте, например D:\script\. В эту же папку распакуйте и архив со скриптом PyRen.
Подключаем ELM 327 к OBD-II разъему Lada XRAY. Затем:
- Выбираем блок --> СИСТЕМА ВПРЫСКА -->Configurations scenarios -->ПРОГРАММИРОВ. ОГРНИЧЕНИЯ СКОРОСТИ ДВИЖЕНИЯ-->yes.
- Выйти из скрипта и отключить адаптер от автомобиля.
Процесс активации КК также показан на видео:
Эмулятор фиксируемой кнопки
Напомним, кнопки на руле Lada XRAY не имеют штатной подсветки, но ее можно сделать своими руками. Также через программу pyren можно отключить автоматическое включение заднего дворника.
В настоящее время кнопки на руле Lada XRAY позволяют управлять только магнитолой, т.к. левый блок кнопок, отвечающий за круиз-контроль и ограничитель скорости, отсутствует. АвтоВАЗ обещает оснастить этой опцией свой кроссовер уже в 2017 году, а пока приходится устанавливать круиз-контроль своими руками.
В зависимости от двигателя (ВАЗ или Renault-Nissan) в моторном отсеке Lada XRAY устанавливаются различные блоки управления двигателем (ЭБУ). В связи с этим установка и подключение штатного круиз-контроля на кроссовер различается.
Далее рассмотрим инструкцию для 106-сильного ВАЗовского мотора (ВАЗ-21129). Для двигателя Renault-Nissan инструкция тут.
- Мультируль Лада Веста с кнопками круиз-контроль и ограничитель скорости, артикул 8450006832. Примерная цена от 3500 до 8500 рублей.
- Провода, которые придется тянуть из салона в моторный отсек.
- ELM327-адаптер для активации функции в ЭБУ и панели приборов. Около 1000 рублей.
Меняем руль Lada XRAY на руль от Lada Vesta (8450006832), но правый блок кнопок оставляем от кроссовера (от Весты не подойдет). В руле седана есть левый блок с кнопками (круиз-контроль и ограничитель скорости), который в настоящее время не продается отдельно. Также в руле должна быть проводка, который может не быть в руле кроссовера.
Проверьте, чтобы на 11 контакте колодки было +12В. Если его не будет, то можно взять питание от датчика угла поворота рулевого колеса (пин №8), который находится под рулем.
Осталось только выполнить активацию круиз-контроля и ограничителя скорости при помощи ПО Pyren (инструкция тут). Теперь управлять круиз-контролем или ограничителем скорости можно при помощи кнопок на руле.
