Всем привет.Не прошло и года как я поставил себе фаркоп на машинку, проводку думал подключить у знакомого электрика, но время шло, то я не мог то он.В общем дотянул до последнего и пришлось на днях разбираться самому.И как оказалось зря боялся, всё легко и не принуждённо получилось.
Так как в электрике я высокий баобаб и схему проводки забыл дома, пришлось идти методом тыка и логики в поиске нужных проводов подключения.
В основном подключал всё от левой фары, от правой брал только правый поворот и правый габарит.
Начнём с проводки
Синий с черным-левый поворот
Синий-правый поворот
Коричневый-правый габарит
Желтый-левый габарит
Черный-масса
Долго искал по багажнику заглушку, но так и не нашел, и провёл всю проводку через вентиляционные отверстия в багажнике которые выходят под задний бампер, да ещё и прям возле розетки.
Для подключения к розетке пользовался такой схемой
Проверка на вшивость показала что я как ни странно всё подключил правильно, и всё у меня работает.Ура мне!
Ну и собственно фото виновника моих мучений, точнее обоих виновников:
Так как прицеп теперь нужен регулярно, и чтоб он был под рукой а не в другом гараже за тридевять земель, пришлось впихнуть невпихуемое в свой гараж.
Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:
- cемиконтактные (7 pin) разъемы европейского типа;
- семиконтактные (7 pin) разъемы американского типа;
- тринадцатиконтактные разъемы (13 pin);
- специальные разъемы.
Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.
Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами – то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.
Распиновка 7 контактной розетки прицепа Евро и РФ
- Поворотник левой стороны.
- Лампа заднего хода.
- Земля.
- Поворотник правой стороны.
- Подсветка номера и правый габаритный фонарь.
- Лампы стоп-сигнала.
- Правый габаритный фонарь.
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Схема распиновка 13 контактной розетки
- Поворотник левой стороны.
- Задний противотуманный фонарь.
- Земля для клемм с 1 по 8.
- Поворотник правой стороны.
- Левая сторона габаритов и подсветки номера.
- Лампа стоп-сигнала.
- Правая сторона габаритов и подсветки номера.
- Лампа заднего хода.
- Постоянное напряжение 12 вольт 35 ампер.
- Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
- Земля для клеммы.
- Сигнальный провод.
- Земля для клеммы 9.
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Электронный блок согласования
Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Материалы для подключения фаркопа
Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:
- корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
- качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
соединительные колодки, лучше использовать модель с гнездами для предохранителей. - полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
- силикон-прокладка, цвет и производителя выбирайте на свой вкус.
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
Обслуживание и ремонт
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.
В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- +12 В постоянно;
- +12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
Что необходимо для подключения
Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.
В пакет входит следующее оборудование:
- Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
- Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
- Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
- Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
- Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.
Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.
Распиновка 7 пиновой розетки
Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.
Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа
Пояснение к рисунку:
- Сигнал управления поворотником левого борта.
- Подключение ПТФ (в иномарках контакт может быть не задействован).
- Масса.
- Сигнал управления поворотником правого борта.
- Габаритные огни левого борта.
- Управление стоп-сигналами.
- Габаритные огни правого борта
На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.
Переходник с 7 на 13 пин
Распиновка 13 пиновой розетки
Преимущество в усиленной электропроводке и количестве разъёмов:
- 1 – жёлтый – сигнал левого указателя поворота;
- 2 – синий – сигнал задних противотуманных фонарей;
- 3 – белый – минусовой сигнал для контактов с 1 по 8;
- 4 – зелёный – сигнал правого указателя поворота;
- 5 – коричневый – сигнал габаритов с правой стороны;
- 6 – красный – стоп-сигнал;
- 7 – чёрный – сигнал габаритов с левой стороны;
- 8 – розовый – сигнал огней заднего хода;
- 9 – оранжевый – постоянный плюсовой контакт;
- 10 – серый – плюсовой контакт при зажигании;
- 11 – чёрно-белый – минусовой сигнал для 10 контакта;
- 12 – бело-синий – резервный контакт;
- 13 – бело-оранжевый – минусовой сигнал для контакта 9.
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Внешний вид розетки на 15 пин
Таблица согласования 15 контактного разъема.
| Номер пина | Окраска | Функция |
| 1 | Желтая | Поворотник левого борта |
| 2 | Зеленая | Поворотник правого борта |
| 3 | Голубая | ПТФ |
| 4 | Белая | Земля |
| 5 | Черная | Габаритные огни с левой стороны |
| 6 | Коричневая | Габаритные огни с правой стороны |
| 7 | Красная | Управление стоп-сигналами |
| 8 | Розовая | Сигнал заднего хода |
| 9 | Оранжевая | +24 V |
| 10 | Серая | Передача аварийного сигнала от датчиков, установленных на тормозные колодки |
| 11 | Бело-черная | Сигнал с датчиков давления пружинных тормозов |
| 12 | Бело-голубая | Управление механизмом подъема моста |
| 13 | Бело-красная | обмен информационными сигналами |
| 14 | Бело-зеленая | CAN-H |
| 15 | Бело-коричневая | CAN-L |
Пошаговая инструкция подключения
Подключение розетки фаркопа к автомобилю своими руками рекомендуется делать без резки штатных проводов, а используя промежуточные соединительные колодки, как при установке заводских переходников.
Нужно приобрести необходимые материалы:
- сам разъем с защитной крышкой;
- электрические колодки подходящей конструкции;
- кабель с цветными жилами сечением не меньше 1,5 мм2;
- хомуты;
- защитная гофра.
- Отрежьте кусок кабеля нужной длины с запасом для обработки концов.
- Очистите от изоляции и залудите хвостовики проводов.
- Пропустите кабель внутри гофрированного рукава.
- Распаяйте контакты в корпусе розетки, сверяясь со схемой розетки фаркопа легкового авто.
- Закрепите провода в соединительных колодках для задних фонарей, также контролируя их порядок.
- Изолируйте все места соединения и подключите колодки к разъемам светотехники машины.
- Проложите жгут к месту установки на фаркопе, закрепите и закройте отверстия в кузове заглушками.
Для изоляции вводов кабеля в розетку и разъемы лучше применять силиконовый герметик.
Зачем нужен электронный блок согласования
Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.
Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.
Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.
Схема подключения имеет следующий вид:
- Сигналы с авто поступают на блок согласования.
- Последний обрабатывает информацию.
- При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.
Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

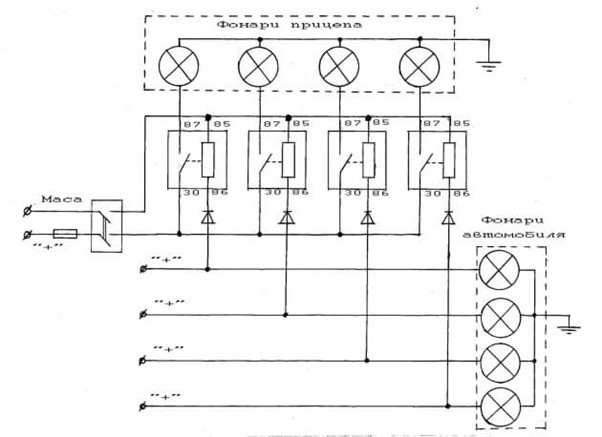

Схема подключения показана ниже.
Схемы прямого подключения
Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

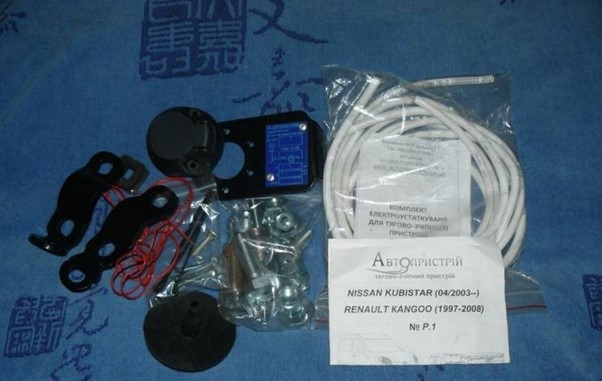

В добавок понадобятся дополнительные материалы:
- Розетка с крышкой.
- Коммутационные колодки. Они бывают с гнёздами под предохранители.
- Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
- Герметик силиконовый автомобильный.
- Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
- Хомуты для фиксации жгута.
Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:
- Использование меньшей нагрузки исключает оплавления и замыкания;
- Гарантия правильной работы осветительных приборов.
По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.
Еще важно знать 5 нюансов о подключении:
Рисунок 4. 5 нюансов о подключении розетки фаркопа
Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.
Рисунок 5. 7 пин
Рисунок 6. Крышка
Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.
Рисунок 7. Сращивание
Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.
Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.
Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.
Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.
Подключение розетки для прицепа
Выводы
Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!
Монтаж фаркопа или тягово-сцепного устройства (ТСУ) на Ладу Калину – относительно простая операция. Сложнее подобрать подходящую модель и подключить электрику. При выборе приспособления учитывают год выпуска автомобиля, параметры прицепа и другие факторы.
Виды фаркопов на Ладу Калину

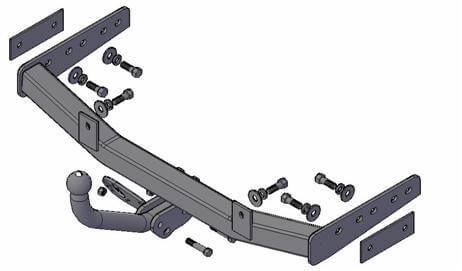

ТСУ состоит из 2-х основных частей:
- Несущей балки (поперечины). Прикручивается болтами к лонжеронам автомобиля.
- Сцепного шарового узла или СШУ (шара). Крепится к поперечине.
В зависимости от того, каким способом они соединены, фаркопы делятся на виды:
- С вварным шаром. Обе части приварены друг к другу.
- Условно съемные. Шар прикручен болтами.
- Съемные. Платформа снабжена замком, который позволяет быстро и без применения инструментов подсоединять и демонтировать шар.
Первый вариант – самый надежный – он не требует обслуживания и контроля. Но подходит он только тем, кто использует прицеп постоянно. Демонтаж такого ТСУ затруднителен, а ездить с ним без прицепа запрещено: изделие выходит за габариты автомобиля и может стать причиной аварийной ситуации.
Условно съемный вариант подходят тем, кто пользуется прицепом нечасто либо, наоборот, иногда выезжает без него. Шар легко открутить с помощью 2-х гаечных ключей. Недостаток этого варианта состоит в необходимости регулярно подтягивать болты и проверять их состояние.
Те, кто часто занимается установкой и демонтажом ТСУ, выбирают съемный вариант. Шар крепится одним движением и без ключей, но стоит такая конструкция в 2 раза дороже сварного и болтового аналогов.
Критерии выбора фаркопа
К установке допускаются только сертифицированные фаркопы. Для Лады Калины их выпускают под такими торговыми марками:
- Шериф;
- Трейлер;
- Лидер плюс;
- Avtos;
- Motodor;
- Galia (Словакия);
- Bosal-Oris (Германия).
Первые пять брендов – российские.
ТСУ выбирают по характеристикам:
- Максимальной массе прицепа.
- Предельно допустимой вертикальной нагрузке на шар.
- Диаметру шара.
- Расположению крепежных отверстий и расстояниям между ними.
- Возможности установки дополнительных аксессуаров, например, рамы для перевозки велосипедов.
В России и Европе стандартным считается шар диаметром 50 мм (ГОСТ 28248, DIN 74058 и ISO 1103). Но к американскому прицепу он может и не подойти.
Встречаются универсальные модели – с отверстиями для машин обоих поколений.
Кроме того, конструкция ТСУ должна быть такой, чтобы выдерживались следующие расстояния:
- между бампером и центром шара – не менее 65 мм;
- между центром шара и дорожным покрытием – 350-420 мм.
Комплектация фаркопа на Ладу Калину
Рекомендуется выбирать полностью укомплектованную модель ТСУ. Поставка включает в себя:
- тягово-сцепное устройство (балку + СШУ);
- технический паспорт;
- болты и другие крепежные элементы с заглушками;
- кронштейн для ее крепления;
- защитный колпачок;
- инструкция по установке.
Отсутствующие элементы можно легко найти в автомагазинах, но есть вероятность, что они окажутся несовместимыми с данной моделью ТСУ. От того и рекомендуют покупать версию с полным комплектом.
Обратите внимание на число контактов в розетке. Есть 2 типа:
- для российских прицепов – 13 pin;
- для импортных – 7 pin.
Предпочтительна розетка с 13-ю контактами. Если в дальнейшем будет приобретен импортный прицеп, на нее легко найти переходник на 7 контактов.
А вот подключить к 7-контактной розетке отечественный прицеп будет сложно: переходники тоже есть, но часть кабелей придется соединять вручную.
Если провода приходится докупать отдельно, используйте изделия со следующими характеристиками:
- медные;
- с многопроволочными жилами;
- с сечением жил от 1,5 кв. мм;
- с двойной изоляцией.
Что еще понадобится
Подготовьте набор для пайки и термоусадочные трубки – это для подключения электрики. Также можно воспользоваться специальными клипсами.
Если светотехника автомобиля управляется микропроцессором (в основном у машин старше 2010 г. выпуска), прицеп придется подключать через блок согласования. Без него компьютер ошибочно считает увеличение сопротивления бортовой сети признаком перегорания лампы и блокирует электроснабжение.
Перед началом монтажных работ подготовьте мультиметр.
Монтаж фаркопа
Установку ТСУ на Ладу Калину производят в такой последовательности:
- Демонтируют задний бампер.
- Открывают багажник и вытаскивают запаску, чтобы получить доступ к отверстиям с заглушками.
- Высверливают или вырезают заглушки.
- Устанавливают в отверстия болты М10 или М12 (зависит от конструкции ТСУ).
- Поднимают автомобиль на подъемнике либо загоняют на смотровую яму.
- Снизу находят в лонжеронах отверстия и очищают их от антикора.
- Подставляют балку фаркопа и прикручивают ее болтами.
- Фиксируют кронштейн для розетки.
Планка с резьбовыми отверстиями из комплекта ТСУ не понадобится: в лонжеронах Лады Калины резьбу нарезают на заводе.
Моменты затяжки болтов:
Если монтаж производится без подъемника и смотровой ямы (доступ к резьбовому крепежу затруднен), воспользуйтесь карданным ключом.
Подключение розетки фаркопа на Ладу Калину
Подключение электрической части осуществляет автодилер или аккредитованный автосервис. В противном случае есть риск возгорания или нарушения функций системы. Если автомобиль новый, то за самостоятельное подключение производитель снимет его с гарантии.
- Изучают схему подключения, предоставленную изготовителем розетки.
- Крепят изделие к кронштейну.
- Открывают доступ к колодке жгута любого из задних фонарей автомобиля.
- Включают габаритные огни, мультиметром находят провод под напряжением и помечают его.
- Аналогично отыскивают провода правого и левого поворотников, стоп-сигнала.
- Отключают клеммы от аккумулятора (техника безопасности).
- Подсоединяют к автомобильным проводам отрезки проводов длиной около 60 см и переносят на них маркировку.
- Собирают проводники в жгут и выводят сквозь отверстие в кузове, предварительно удалив заглушку.
- Ориентируясь на маркировку, подключают провода к розетке в соответствии со схемой.
- Проверяют правильность электромонтажа: прозванивают мультиметром цепь на предмет обрывов и коротких замыканий.
- Если все в порядке – снова подсоединяют клеммы к аккумулятору.
Розетка подключена и готова к применению.
Необходимость регистрации
Возможность установки фаркопа на Ладу Калину предусмотрена производителем. Поэтому регистрировать его не нужно, если это сертифицированное изделие. Но автолюбитель должен иметь при себе документы:
- техпаспорт ТСУ с отметкой об установке;
- копии сертификатов соответствия изделия российским стандартам;
- накладную или чек на монтаж устройства.
Установка фаркопа без сертификата либо не подходящего для данной модели авто (потребовалось сверлить отверстия в лонжероне) трактуется как внесение изменений в конструкцию транспортного средства. В соответствии с требованиями Технического Регламента Таможенного Союза, ТСУ придется регистрировать в ГИБДД. Процедура предполагает испытания изделия на прочность в аккредитованной лаборатории, что потребует от владельца финансовых затрат.
Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:
- cемиконтактные (7 pin) разъемы европейского типа;
- семиконтактные (7 pin) разъемы американского типа;
- тринадцатиконтактные разъемы (13 pin);
- специальные разъемы.
Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.
Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами – то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.
Распиновка 7 контактной розетки прицепа Евро и РФ
- Поворотник левой стороны.
- Лампа заднего хода.
- Земля.
- Поворотник правой стороны.
- Подсветка номера и правый габаритный фонарь.
- Лампы стоп-сигнала.
- Правый габаритный фонарь.
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Схема распиновка 13 контактной розетки
- Поворотник левой стороны.
- Задний противотуманный фонарь.
- Земля для клемм с 1 по 8.
- Поворотник правой стороны.
- Левая сторона габаритов и подсветки номера.
- Лампа стоп-сигнала.
- Правая сторона габаритов и подсветки номера.
- Лампа заднего хода.
- Постоянное напряжение 12 вольт 35 ампер.
- Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
- Земля для клеммы.
- Сигнальный провод.
- Земля для клеммы 9.
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Электронный блок согласования
Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Материалы для подключения фаркопа
Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:
- корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
- качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
соединительные колодки, лучше использовать модель с гнездами для предохранителей. - полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
- силикон-прокладка, цвет и производителя выбирайте на свой вкус.
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
Читайте также:
