Распиновка приборной панели форд фокус 2

Обновлено: 11.02.2025

Распиновка приборной панели Форд Фокус 2 необходима при подключении нового электрооборудования или неисправностях электрооборудования. Представлены они обычно на специализированных форумах – всё же большинство автолюбителей предпочитают доверять такую тонкую работу профессионалам.

Распространенные неисправности

К основным неисправностям приборной панели относятся:

Не загораются лампочки приборной панели.
Появляются ошибки на приборной панели.
Не работает спидометр.

Самодиагностика

Чтобы провести самодиагностику неисправностей автомобиля, нужно:

Включить зажигание.
На несколько секунд зажать кнопку, которая сбрасывает дневной пробег.
Продолжая зажимать кнопку, повернуть ключ во второе положение.
После возникновения слова Test отпустить кнопку.

После самодиагностики автомобиль выдаст коды ошибок.

Коды ошибок

Все существующие коды ошибок обычно делят на четыре больших группы:

Ошибки датчиков автомобиля.
Неисправности силового агрегата.
Неисправности в электрической цепи.
Прочие ошибки.

Коды конкретных ошибок можно найти в Интернете.

Стоит отметить, что доверять кодам ошибок на сто процентов не стоит, а для точной диагностики нужно обратиться к специалисту.

Где найти распиновку?

Целиком распиновку приборной панели можно найти в сервисах официальных дилеров. Обычно это достаточно объемное руководство, выдержки из которого частично присутствуют в Интернете. Браться самостоятельно за ремонт приборной панели – дело довольно рискованное, так как на Фордах приборные панели являются не только средством отображения информации, но и принимают непосредственное участие в организации цифровых шин автомобиля.

Фокус 2 рестайлинг

Распиновка панели рестайлинговой версии автомобиля отличается от дорестайла, поэтому, если вы решитесь на самостоятельный ремонт, важно найти правильную распиновку.

Сколько стоит?

Стоимость новой приборной панели Форд Фокус 2 составляет около 35 000 рублей. Учитывая стоимость замены, важно тщательно изучить причины неисправности панели на предмет возможности ремонта. Ремонт приборной панели современных автомобилей лучше доверить профессионалам ввиду сложности электроники.

1 год

Снимать не торопись, проверь предохранитель! У меня было такое. Номер здесь в теме поищи. Пред управляющей CAN шины.

12 мая 2016

Спасибо большое Андрей, очень выручил, у меня то руки под паяльник не заточены

Добрый вечер. Нужна информация по расшифровке жгута проводов в приборке, т.е. какой провод (по цветам) за что отвечает. Проблема в том что на приборке погашена лампа Чека, хочу восстановить ее работу, думал может просто откусили провод, снял приборку, но вроде все провода на месте, но то что в проводке лазили это точно, есть скрутка 2 проводов (выходят снизу) с одним проводом который уходит в приборку, хочу разобраться что это за провода.

vantus230589
Ошибки считайте заодно, если глючит просто приборка, их будет несколько и разного характера. Тогда можно конкретнее размышлять

Подскажите, это разъем приборной панели на ФФ2 2006 дорестайл? Если да то где взять расшифровку обозначений обведенных овалом

Slavius
только в таком варианте знаю:

32 - 12 вольт - Питание приборки (включит
дисплей)
9 - 12 вольт - Питание для подсветки
15 - 12 вольт - Эмуляция поворота ключа до
Acc
4 - 12 вольт - Эмуляция поворота ключа до
Ign (зажигание)
6 - земля - Провод массы. Можно
использовать любой из следующих пинов: 6,
7, 13, 19, 20, 21, 24

17 и 18 - CAN-L и CAN-H (например, для подключения elm327)

Dmitriy2k
отцепляю приборку, включаю зажигание и стеклоподъемники сразу работают. приборку пропаял. не знаю в чем проблема

19 мая 2016

vantus230589
Я говорил про то, что если проблемы с пайкой, то чаще всего компьютер выдает ошибки, чаще всего одни и те же

Но я у себя не нашел по номеру. Блок тот, что в салоне. Просто методом - вынул, вставил)))

Не удивитьльно.
Ещё легко отделался. Могло что-нибудь погореть.
Кислоту и активный флюс обязятельно нужно смывать!

23 мая 2016

я пропаивал обычным спирто канифольным раствором
кто хочет красиво, то смывается спиртом, но канифоль с пропайки я не смывал, пусть будет защитное покрытие
смыть целесообразно перед покрытием платы лаком.
не надо там никакой кислоты это не железо припаивать )

Приветствую! Подскажите где в Москве могут пропаять приборку. Сам сделать это не могу. Заранее благодарен за ответ.

Здравствуйте, друзья.
Возникла проблема после подключения автомобиля Ford Focus 2 к программе ELMConfig. Хотел выключить пищалку о не пристегнутом ремне безопасности. Выключил… но в итоге после перезагрузки панели выявилось следующее:

1. Постоянно горит чек (восклицательный знак).
2. Постоянно горит индикатор подушки безопасности
3. Постоянно горит индикатор не пристегнутого ремня безопасности
4. Не работают повторители (стрелки) панели приборов указателей поворота
5. Не работает сигнальная лампа индикации включения дальнего света (синяя).

1 год

6 мар та 2015

17 и 18 - CAN-L и CAN-H (например, для подключения elm327)

вечер добрый ! Появился такой трамбл ,на прогретом авто (фф2,1,8 рест )во время движения начинает гулять стрелка температуры от 90до 60 ,причем ни как не связано с оборотами двиг. Т.е при повышении или понижении может как опустится так и поднятся,тож самое на пост. Оборотах ,датчик переписан под реальную температуру , да и еще бывает вкл.обогрева лобового и заднего стекла ,может это быть панель или искать в другом месте ?

Подскажите в чем может быть проблема, пропаивали приборку два раза, но двигатель неисправен и разгон уменьшен осталась надпись, и появляется она периодически чек на панели при этом не горит, сегодня залез в тестовый режим сидят ошибки в1868, в1318, с1750, к педалям не лазил аккум в порядке, подушки не стреляны точно, уже не знаю как разобраться с этой прибокой??

Всем привет, у меня сегодня на приборке стрелка скорости легла и пробег перестал крутиться! Что может быть? Подскажите.

honix
У меня была абсолютно такая же проблема. Все те же симптомы, что и у Вас. Причем пропаивал разъем дважды. Сначала не помогло. Потом зачистил дорожки от контактных площадок пайки разъема. Потом пропаял. И ура, всё заработало. Видимо была трещина между дорожкой и контактной площадкой. Вот уже неделю езжу, никаких проблем. Спасибо форуму! Так что удачи в пропайке!

13 мар та 2015

Может кто знает, снял приборку, перепаял. Стал прозванивать тестером, 6, 7 и 13 пины замыкают, это так и должно быть?

13 мар та 2015

ejik78
т.е. они должны по идее прозваниваться все как я понимаю? Но опять же звонятся 6,7 и 13. 19, 20, 21, 24 молчат

ejik78
Прозвонил рабочую приборку от дорестайла, там все эти пины замыкаются. И еще проблема появилась, после пропайки дисплей ничего не показывает. Подсветка горит, а на нем пусто. Где мог накосячить не подскажешь? Прозвонил все. Больше никакие пины между собой не замыкают.

ejik78
Вроде нормально эта железка встала. Сегодня перепроверю. Приборам должна, что-нибудь показывать если она на столе подключена?

Эти провода(контакт 13,14 на колодке С99 и контакты 11,18,25 на колодке С100) идут на закр/откр дверей, бака, багажника. Я уже точно не помню надо смотреть по схеме монтажного блока.

22 мар та 2015

доброго времени суток. пришла пора менять датчик скорости и после замены не гаснет чек ( загорелся он вскоре после того как датчик приказал долго жить) и бк в тэсте выдает 3 ошибки u2200 u2197 и распространенная u2900. вроде как расход большой. ( сравнил с прошлыми поездками до смерти и поездкой после замены датчика). если у кого было что напишите.заранее спасибо . машина форд фокус2 механика 2007 без абс( датчик на коробке) 1.6 115

1 год

на 54 стр. этой темы есть распиновка панели . Контакт 14, идти по дорожке на плате щитка и пропаивать на пути все элементы вплоть до ноги проца.

Вопрос. никто не ставил щиток приборов на фокус 2 рестайл от фокус 2 рестайл но американец (на шкале мили). Подходит ли? Иммо там и остальное ?

Maksvv
Скорее англичанин, а не америкос. Думаю, что это один и тот же щиток. Зачем менять что то кроме подложки это экономически не целесообразно.

Всем приветик, пропаял свою приборку , но через пару дней заметил, стрелка тахометра то упадет, то застынет на определенном значениии, что может быть? До пропайки разьема все как у всех, падали обе стрелки, с загаранием лампочек!

Denniska29
Привет! Скорее при установке стрелок "насадили" их на ось мотора так плотно, что они теперь "цепляются" за пластиковый канал. То есть приподнять надо их немножко повыше на оси мотора.

Всем привет
Недавно появилось проблема
Упали стрелки, прочерки на одометре, машина задёргалась, мощность упала, расход, как показалось возрос.
Тут вычитал про пропайку приборки, разобрал, пропаял.
Радостный поставил приборку и тут сразу при повороте ключа стрелка спидометра задёргалась, причём стоял на месте, показания одометра росли.
Проехался, машина стала плавнее набирать ход, пропали рывки, что были до пропайки.
Больше ничего не заметил.
Плюс ко всему менял недавно передний левый ступичный подшипник, зиму отъездил хорошо, после АБС загорелся на приборке.
Грешил на отвалившиеся контакты.
Но сейчас все пропаял
АБС не работает
Спидометр прыгает
Куда копать?
В чем может быть дело?

У кого нить есть электросхема самой панели приборов, чтоб прозвонить все на ней (FF2 рест. 1.8 tdci) .

16 авг уста 2017

не представляю какого она должна быть размера, там столько всего. Вряд ли у кого-нибудь она есть кроме производителя. Есть только распиновка разъема.
Панель приборов внизу там

27 авг уста 2017

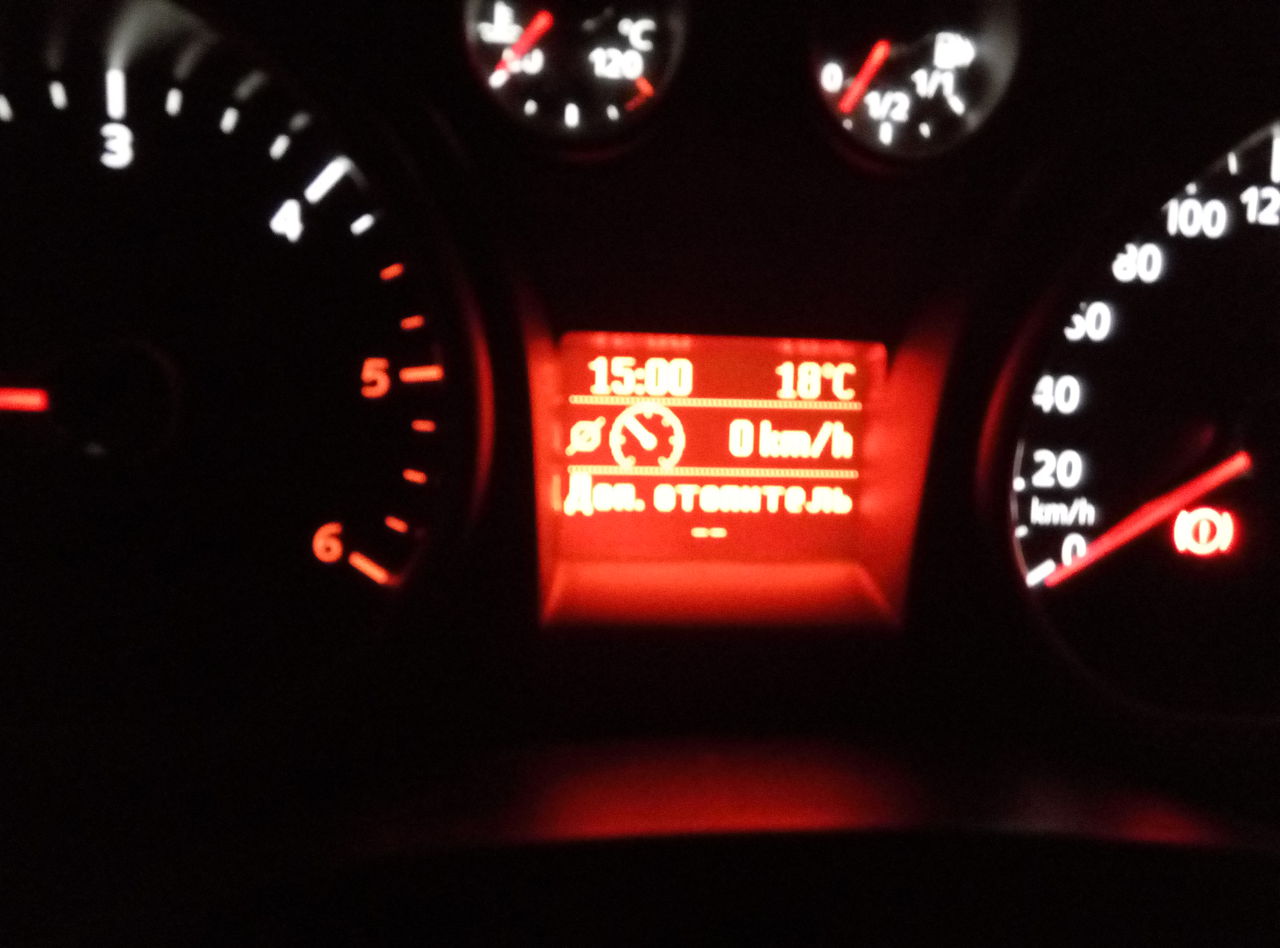

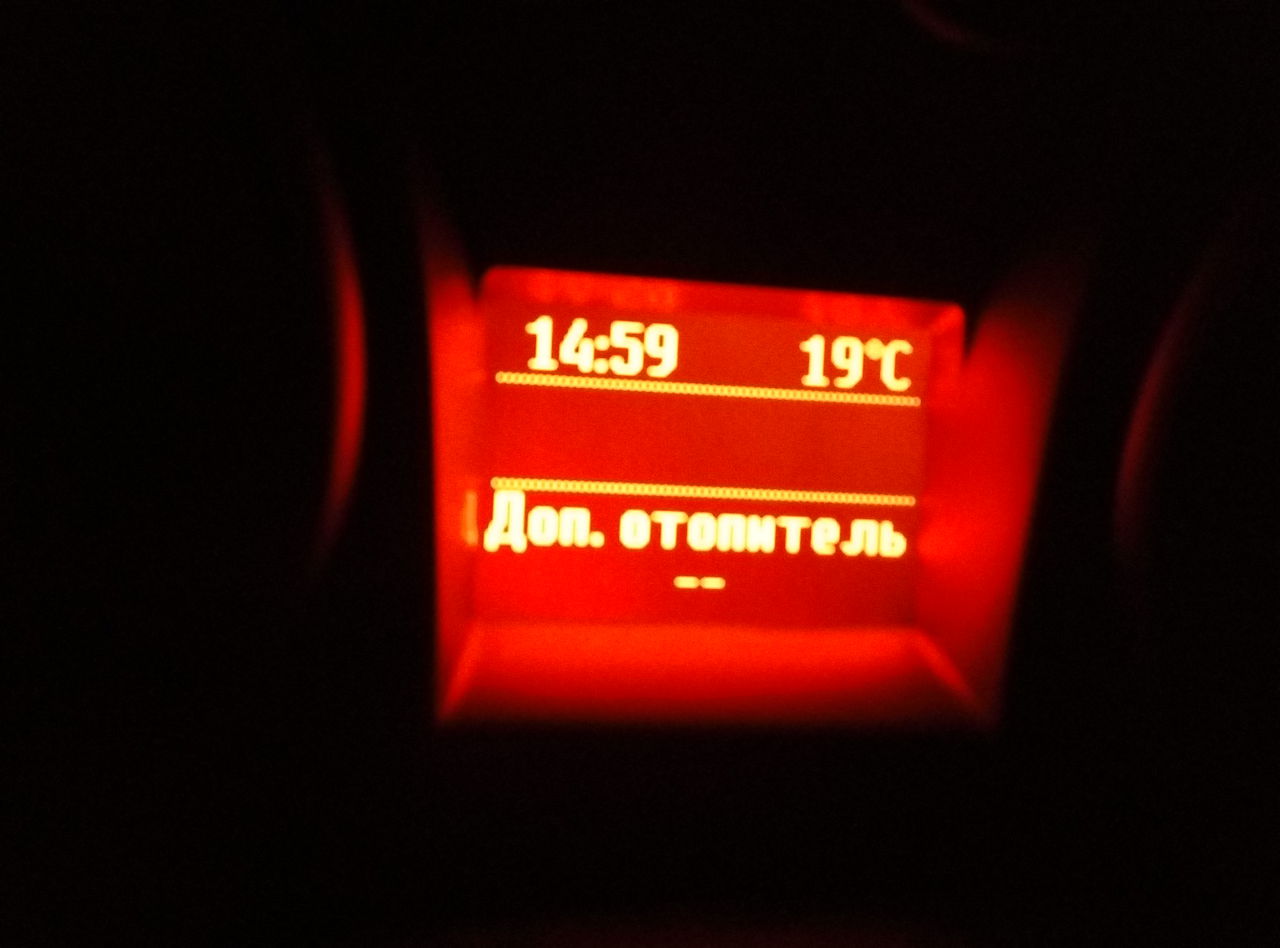

Привет. ФФ2 универсал 1,8 TDCI (дизель) такая проблема пропали данные на жк дисплее по мгновенному, среднему расходу, средняя скорость, и километраж до заправки, у доп отопителя тоже прочерки. Кто сталкивался с таким пропайка контактов на приборке не помогла 2 раза паялу разных спецов. А в остальном вроде как машина ведет себя норм заводится норм ездит елмка выдает ошибку

VaRiToS
микроконтроллер, процессор, чип - все его по разному называют:-) суть одна - самый большой элемент на плате, мотороловская.следует его пропаять, и если не поможет-тогда все сложнее, какой-то элемент вышел из строя.

VaRiToS
если он неисправен - наверное приборка должна полностью сдохнуть) Но помимо него на плате много других элементов, в том числе чип, который с КАНом работает(вроде). Но я бы на твоем месте попробовал пропаять этот чип и если это не поможет - уже думать дальше.

5 сент ября 2017

товаГисчи, ловлю случайные глюки по приборке. Все стандартно и печально - ошибка дрыгателя, не заводимся. Разъем паялся 2 года назад, теперь вот прогрели контакты микроконтроллера по периметру, еще раз пропаяли разъем - не помогло на 100%. Не заводится утром после простоя холодной ночью, я так понимаю из-за перепада температуры, в салоне конденсата не обнаружено. Завел сегодня после скидывания клеммы аккума на 2 минуты, накинул клемму и сразу провернул ключ на заводку, не ожидая пары сек на жужание насоса и пр. Электронщик, что паял дал 2 тезиса для размышления: 1. печатная плата сделана весьма х. во, пистоны которые соединяют дорожки на обеих сторонах платы сделаны просто в форме развальцованых медных трубочек, не пропаяны, только развальцовка, если такой пистон где-то начнет вые. то это очень сложно обнаружить; 2. посоветовал еще разобрать сам штекер, так как подозревает что провода просто обжаты наконечниками, и можно попробовать еще эти соединения пропаять. Вот думаю над тезисом 2, но для того, чтобы разобрать разъем придется порезать все провода, а потом делать скрутки с пропайкой и так 32 раза. Можето кто лез к штекеру, есть отзыв о пользе, или безтолку.

5 сент ября 2017

I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — датчик уровня тормозной жидкости; 7 — датчик температуры наружного воздуха; 8 — выключатель сигнализатора включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозов и сцепления; 9 — комбинация приборов; 10 — спидометр; 11 — указатель температуры охлаждающей жидкости; 12 — тахометр; 13 — указатель уровня топлива; 14 — сигнализатор опасности обледенения дорожного покрытия; 15 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидроприводов тормозов и сцепления; 16 — сигнализатор неисправности усилителя рулевого управления; 17 — сигнализатор достижения максимальных оборотов двигателя; 18 — датчик недостаточного давления масла; 19 — ЭБУ; 20 — датчик указателя уровня топлива; 21 — топливный насос; 22 — сигнализатор неисправности ABS; 23 — сигнализатор неисправности ESP; 24 — сигнализатор неисправности автоматической коробки передач; 25 — сигнализатор круиз-контроля; 26 — сигнализатор отсутствия заряда аккумуляторной батареи; 27 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 28 — сигнализатор низкого уровня топлива в баке; 29 — сигнализатор неисправности системы управления двигателем; 30 — блок управления ABS; 31 — блок управления усилителем рулевого управления

1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — блок управления наружным освещением; 4 — левый подрулевой переключатель; 5 — комбинация приборов; 6 — подсветка комбинации приборов; 7 — сигнализатор включения наружного освещения; 8 — сигнализатор включения дальнего света фар; 9 — сигнализатор включения указателей левого поворота; 10 — сигнализатор включения указателей правого поворота; 11 — сигнализатор включения ламп противотуманного света в задних фонарях; 12 — сигнализатор включения противотуманных фар

1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — монтажный блок в салоне; 4 — блок управления усилителем рулевого управления; 5 — рычаг селектора АКП; 6 — комбинация приборов; 7 — сигнализатор непристегнутого ремня безопасности; 8 — сигнализатор неисправности подушки безопасности; 9 — блок управления подушками безопасности; 10 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 11 — выключатель сигнализатора непристегнутого ремня безопасности пассажира; 12 — датчик пассажира на переднем сиденье

I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — головное устройство звуковоспроизведения; 6 — комбинация приборов; 7 — дисплей; 8 — левый подрулевой переключатель; 9 — датчик уровня жидкости в бачке омывателя
