Подключение передней камеры тойота
Пока чисто теоретически хочу рассмотреть вопрос подключения передней или/и обгонной камер.
Вопрос буду освещать для магнитол NSZT-W58 и NSZT-W62G, имеющихся у меня.
(Напомню - камера должна выдавать видео-сигнал формата NTSC . )
Для начала сравню распиновки разъемов для указанных магнитол из соответствующих тем:
Видим, что сигналы идентичны.
Теперь теоретически попробую из 16-ти сигналов отсеить необходимые для Передней камеры:
Т.о. получилось 7 сигналов (чегой то многовато. )!
Если все сигнал GND считать как один, то уже меньше:
- с 1-м пином (Видео вход) все понятно.
- с "Землей" тоже понятно. - подаем на все три пина GND.
- с 2-м пином тоже ясно - питание с магнитолы идет на камеру (видимо +12в - надо проверить)
Остается проверить:
- каким сигналом (+12 или GND) происходит переключение(включение) камеры?
- что за контроль подсоединения камеры - какую полярность сюда подавать (+12 или GND)? Обычно активацию делают GND.
P.S. Еще стоит знать и помнить, что у камер бывает разное питание.
У Китайских вроде +6В, у Японских +12В
По инфе ниже - я тут видимо ошибся!
У Китайских вроде +12В, у Японских +6В
Подключение передней камеры к ГУ TOYOTA
Обращаем внимание на то, что группы пинов выделены разными цветами и делаем выводы.
Между пинами 6 и 14 ставим кнопку без фиксации с нормально разомкнутым контактом.
Но нигде не удалось найти детального подключения к нему, зато методом проб и ошибок было найдено решение по активации этого входа.
pin1 - видеовход, соединяем с центральной жилой кабеля с разъемом RCA
Pin2 - выход 6V для питания камеры, соединяем с катушкой реле, второй вывод катушки садим на массу авто.
Pin9 - вход контроля подсоединения камеры, садим его на массу.
Pin10 - вход GND видео, соединяем с оплеткой кабеля c разъемом RCA.
Pin6 - триггерный вход активации камеры, соединяем через кнопку без фиксации с массой автомобиля. Первое нажатие включение камеры, второе - возврат в исходное меню.
Один контакт катушки реле подключаем к массе автомобиля, а второй к пину №2 разъёма BСM/SM (выход 6V для питания камеры). Для подключения питания камеры используем нормально разомкнутые контакты реле: один подключаем к 12V (лучше к ACC, так как там питание появляется только при включённом зажигании), второй контакт реле подключаем ко входу питания самой камеры.
Pin2 ---[]---GND и ACC-----/ ---- к проводнику питания камеры. К АСС можно подключиться на пине №3 главного разъема магнитолы, кстати на пин №4 подключено питание от АКБ и оно присутствует там всегда. Ну или почти всегда: пока жив АКБ и предохранитель J
Можно обойтись и без реле, запитав камеру от ACC, но тогда камера при включенном зажигании будет постоянна включена, не зависимо от того используется ли она в данный момент или нет.
Третий разъём с право,это 16pin разъём BCM/SM. вот к нему и кнопка без фиксации,камера 12вольт,реле 6 вольт, если камера 6 вольт,то питание камеры берётся с 2pin разъёма BCM/SM. и в это случае реле в схеме не нужно..
Т.е. все же на пине 2 появляется +6в.
В общем по моему инфы для творчества предостаточно!
Еще хочу добавить, что Обгонную камеру еще бывает делают с активацией от включения левого Поворотника!
Вариант реализации всего этого зависит от того:
- камера с каким питанием имеется у вас
- какой вариант хотите реализовать (Обгонная или Передняя)
- выбранный способ ее Активации
Ну и не забываем, что по любому - Передняя камера должна быть без "Разворота" изображения!
Подключение передней камеры к ГУ TOYOTA
Подключение передней камеры к ГУ TOYOTA
Магнитола NSZT-W62G
Добрый день, Может быть Вы мне подскажите как я могу подключить данную машнитолу чтобы работала полноценно,а то все что можно перерыл частично нашёл, но не все. Ситуация следующая, купил данную машнитолу установил в ипсум 2002 года асм 21, до этого была родная с передней и задней камерой (16040 ), подключил только заднюю, но динамических линий нет, в интернете написано что можно как-то подключить ТРАЕКТОРИЮ ДВИЖЕНИЯ либо через Кан шину, от датчика движения руля, либо bgm разъём, или в некоторых постах писали мол сигнал идет от датчика движения к блоку PARGASSIT (как я и подключил кзх). Просто на форумах по ипсум ничего не нашёл, да и еще камера осталась родная и остались только стат линии, но по ним немного неудобно. Спасибо заранее
перенесено. NaviGuru ибо тема соответствующая есть
Подключение передней камеры к ГУ TOYOTA
Что можно подключить к данной магнитоле, в кратце:
1. USB-флешку (коричневый разъем на фото выше) - проигрываются MP3-файлы, можно запустить Слайд-шоу JPG-картинок;
2. SD-карточку - проигрываются MP3-файлы, можно запустить Слайд-шоу JPG-картинок;
3. Переднюю, заднюю (для КЗХ имеется отдельный штатный разъем), боковые камеры (частично рассмотрено в данной теме);
4. Два VTR-входа - можно подключить Аудио-Видео, например с цифрового ТВ-тюнера или медиаплеера;
5. Кнопки Мульти-Руля (отдельный разъем) для управления магнитолой;
6. Можно записывать на CD-диски MP3-файлы для прослушивания, а на DVD-диски - видео в формате NTSC для просмотра;
7. Можно подключить дополнительный монитор формата NTSC.
8. Управление динамическими линиями при включении ЗХ.
ktw60 , для начала стоит выяснить - есть ли какой-либо датчик положения руля в вашем Авто и какого он типа!
Для этого думаю можно сфотографировать его разъем и каталожный номерок.
Сам датчик находится ниже спирального кабеля (пристегнут к нему)
Т.к. данная магнитола является ДИЛЕРСКОЙ, а не ШТАТНОЙ - то вовсе не обязательно искать ИПСУМЫ.
Хотя конечно - наличие тех или иных фишек у ИПСУМА - тоже важно!
Магнитола может устанавливаться в различных авто и ParkAssis ей вовсе не нужен - он уже внутри магнитолы.
Тут на форуме есть тема по РАСПИНОВКЕ - если что можно ориентироваться по ней.
Доброго времени суток всем читателям сайта Драйв2!
Как я ранее писал у меня установлена магнитола NHZN-W60G, которая поддерживает подключение передней и боковой камеры, что очень удобно при парковке.
На Тойота ВИШ в 20 кузове, я лично не встречал штатные камеры, пришлось брать то другого автомобиля. Про подключение передней камеры на 20 кузов информации в интернете крайне мало, поэтому я решил выложить сей пост. На Драйв2 есть один отчет по установки камеры, но как это сделано не нашел. На форуме wish-russia так же нечего не нашел.Про подключение камеры на Тойотовские магнитолы информации много поэтому в основном ориентировался на них, но при подключении в Виш 20 кузове, есть свой ньюанс, об этом чуть позже. Надеюсь что данный пост будет полезен, для автовладельцев, тем более что с 2020 года Вишы старше 2008 года уже не проходные, на учет поставить невозможно, если брать беспробежный авто.
Итак приступим, наконец то наступил тот момент когда можно без опасения парковаться передом возле высоких бордюров. на выходных поставил дополнительную камеру.
Камера передняя от Toyota Estima, была приобретена 23 февраля за 2000 руб. Продавец из нашего города продавал бампер за 5000 в комплекте которого была камера. Пришлось его уговорить продать мне камеру отдельно.
В субботу увез свою семью на самоизоляцию в деревню, заодно решил заняться установкой данного девайса.
Отмерил 4 провода, подобрал по цветам, что бы потом удобнее их соединять.
Главной проблемой как оказалось провести провода от двигателя в салон, нашел специальный сальник, снял бардачок, снял стягиваюшую стяжку на сальнике, с помощью толстой проволоки попытался просунуть свой жгут проводов. Это действо заняло у меня часа два. Аккуратно сложив свои провода в гофру, приступил к соединению.
Со стороны камеры было две фишки(каталожный номер к сожалению не знаю) папа мама, распиновка приложена, смотреть надо на фишку на проводе камеры, со стороны разъема.
Для подключения проводов к пинам необходимо заранее приобрести такие новые пины, либо припаиваться, т.к. я не смог разобрать сам пин. он сделан из очень крепкого металла.
Со стороны магнитолы необходим стандартный тойотовский 16 пиновый разьем BCM/SM (каталожный номер 90980-12553)
Данный разъем очень сложно найти на разборках, пришлось заказывать через exist. Цена вопроса 461 руб. с учетом быстрой доставки.
Прошу обратить внимание что на Драйв2 в некоторых отчетах некорректно указан каталожный номер 90980-12555, либо 90980-12550 который я изначально заказал. Так как не было картинки во время заказа, я сразу оплатил покупку, но через два дня я решил удостовериться и позвонил менеджерам, они сказали что разъем идет 20 пиновый. Мне пришлось приехать в офис, написать заявление об изменении заказа, поломать голову, и найти номер 16 пин. разъема. Еще раз все перепроверить, доплатить разницу 39 рублей, и через три дня он был у меня на руках.
Пришел только корпус коннектора, сами пины я взял от старого компьютера на работе, они прекрасно подошли.
Для подключения камеры необходимо использовать пины 1, 2, 9, 10.
Для подключения к фишке камеры соединить в следующей последовательности
Подключение не фиксируемой кнопки произвести к 6 и 14 пин. коннектора BCM/SM, полярность не важна.
Кнопку использовал от микрофона, ранее она была необходима для вызова голосового помощника японской магнитолы, т.к. мы друг друга не понимали, пришлось избавиться от голос. помощника, и переключить кнопку на камеру.
Отчёт: Об установке камеры углового обзора на NHDT-W54V (Anderson67)
Миниатюры Изображения
для прорисовки траектории при повороте руля необходимо что был датчик поворота руля установлен - его ставили не везде (не все япы, т.к. без него чуток дешевеле система стоит). поэтому у тебя, так же как и у меня просто сетка, указывающая габарит машины.
ETC - я просто "выдернул" её и все.
типа карточной системы оплаты проезда по дорогам.
ETC или смарт-ворота, радиочастотная система оплаты проезда.
Кстати отвечу на свой же вопрос: ЕТС отключается в настройках нави-меню. У меня нет фото этого экрана, но есть фото соседнего (GPS)
Принципиальный вопрос: в Ваших комплектациях есть камера УО, она работает на NHDT-W54V?
Сообщите, пожалуйста. Если у Всех неработает, значит и подключить будет непросто.
Миниатюры
Ни кто так и не сказал, у кого NHDT и работает камера УО.
Я в выходные снял мафон, нашел разъём камеры УО он не подключен (обведен красным). Обе камеры имеют 4 пиновый разъём. Я подключил переднею камеру на место парковочной и при включении R появилось изображение с камеры.
Стрелками показаны подключения, красная разъём видеокамеры, зелёная блокировки-активация.
Вопрос: если 1 вход для видеокамеры, вторую куда подсадить?
Миниатюры
туда же :) Чисто теоретически.Практически я не видел как она подключается. Просто по этим разъемам уже 2ой год инфу по инету собираю.
Конечно появится при включение R разметка. разницы нет какая камера, можешь хоть заднюю вперед поставить - "голове" это фиолетово. она получила сигнал что задняя скорость включена - значит надо рисовать "габариты", нет сингнала с заднего хода значит передняя (или какая другая) камера работает и линии рисовать не надо.
жалко камеры у меня нет под рукой. а так бы на своей голове попробывал.
попробую вечерком примерную схемку нарисовать.
посмотрел распиновку разъемов передней и задней камеры. она отличается. выложу скрин с книжки попозже.
В системе есть 3 устройства чз которые идет видеосигнал от камеры УО и парковочной камеры, камеры подключаются в разные разъёмы. Задняя камера чз контроллер камеры, а передняя к мафону.
Добраться до контроллера камеры похоже трудно, он под пассажирской подушкой, но там вся система прорисовки траекторий и связь с датчиком положения руля
Миниатюры
Пусть меня поправят, но я думаю так: те скрины что выложены относятся только в головам не дилерским! т.е. не к NHDT и прочим. в наших с тобой головах все встроено внутри. и контроллер камеры не нужен.
Еще раз пишу: видимо датчика положения руля у тебя нет.
Для камер передней НЕТ отдельного входа!
цитирую:
http://forum.toyota-allion.ru/index. f&topic=327.15
ответ №22
"Речь о nd3t. и о подключении к ней., с учетом, что 4х контактный разъем уже занят.
Так я уже писал тебе надо разорвать видео вход с 4-х пинового разьема и подать его на реле или какую нить другую схему. Реле должно работать следующим образом при отсутсвии +12 должен идти сигнал с камеры з.х. при подаче +12 на реле оно должно коммутировать вход на камеру обгона и на + 4-х пинового разьема (вроде) что бы вход активировался. Как управлять +12 решать тебе, наверное проще всего какую то кнопку поставить или подключить к поворотнику."
Речь хоть и идет про камеру обгона, но принцип тот же.
И еще: не понятно, если у тебя на панели кнопка включения передней камеры или нет.
Подключение камеры переднего вида на Toyota Tundra 2014
Подключение камеры переднего вида на автомобили Toyota 2014-2017 осуществляется посредством специализированного видеоселектора MDA-CS6EP, который включает в себя все необходимое для подключения.
В установочный комплект видеоселектора MDA-CS6EP входят два адаптера для подключения к штатной проводке, клавиша для включения\отключения камеры, два RCA удлинителя и сам программируемый видео селектор.
- Видеоселектор имеет настройки автоматического переключения на основной экран с камеры переднего вида по времени (5, 10, 15, 20 сек) или принудительно по кнопке
- Видеоселектор имеет настройки автоматического переключения на камеру переднего вида по скорости ниже 15 км.ч. или принудительно по кнопке (скорость настраивается)
- При включении задней передачи активируется вход для камеры, в иных положениях селектора активен вход для альтернативного источника видеосигнала. Также есть возможность принудительно активировать нужный вход с помощью переключателя
Как снять монитор на Toyota Tundra 2014-2017
В первую очередь необходимо открутить рукоятку селектора ККП. После чего необходимо снять накладку с самого селектора, как показано на фото ниже. Во избежании повреждения деталей интерьера — рекомендуем пользоваться специализированным инструментом для разбора салона и снятия обшивок .
Затем следует демонтировать центральную панель с подстаканниками. Она частично совмещена с одной из стенок подлокотника.
Начинать удобнее со стороны подлокотника. Вся консоль закреплена на клипсах.
Далее следует снять нижнюю вставку с блоком розеток и AUX входа.
Затем необходимо снять блок климат контроля. Он как и другие панели крепится на клипсах.
Затем для снятия самого мультимедийного устройства необходимо открутить два болта в нижней части дисплея, с левой и правой стороны.
Далее следует снять сам дисплей, просто потянув на себя. Блок мультимедиа дополнительно зафиксирован на клипсах. Рекомендуем застелить область селектора любой мягкой матерчатой тканью, в противном случае можно поцарапать панель мультимедиа.
Подключение адаптера для камеры переднего вида
Подключение всех основных компонентов видеоселектора на автомобили Toyota 2014-2017 , осуществляется фишка в фишку, на оригинальные разъемы от производителя.
Для подключения видеоселектора к головному устройству автомобиля используются два основных разъема. 24’х и 28’ми пиновые разъемы. С данных разъемов осуществляется подача питания на адаптер для камер, прием сигнала с датчика скорости, перехват сигнала реверса и сам видео сигнал от штатной камеры заднего вида.
Саму камеру переднего вида можно использовать любую подходящую, как нашу, например MDA-BCAM11 или любую иную. В данном примере использовалась камера с установкой в эмблему автомобиля.
Для подключения передней камеры необходимо провести провод в подкапотное пространство. Для этого кабель видео сигнала от видео селектора провести в правую водительскую сторону.
Для протяжки кабеля в подкапотное пространство в автомобиле есть технологический лаз, через который проходит основная электрокоса.
Для подключения питания, в зависимости от типа подключаемой камеры, можно использовать как непосредственно разъем от самой мультимедийной системы (например посредством адаптера Toyota MDA-T-10P ) или от любого иного источника питания из подкапотного пространства.
При протяжке провода камеры в подкапотном пространстве, во избежании повреждения самого провода от перегрева, протирания, защиты от воздействия окружающей среды, рекомендуем дополнительно использовать гофрированные шланги и стяжки для крепления к элементам кузова.
Видеоселектор имеет различные режимы работы и функции программирования. Для управления работой используется специализированная кнопка, которая устанавливается в штатные посадочные гнезда (в замен заглушки).
Нажмите один раз, чтобы отобразить переднюю камеру
Светодиод мигает, когда активирована передняя камера.

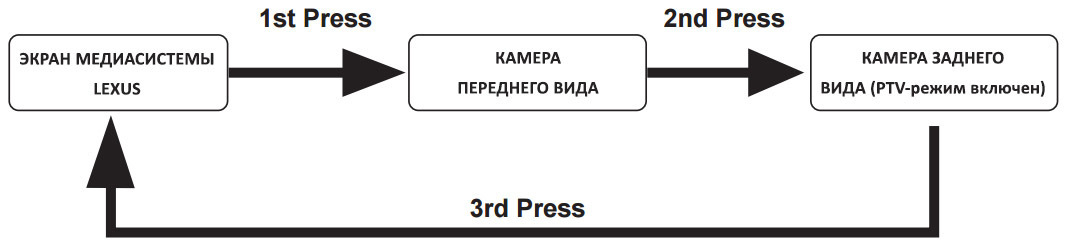

Нажмите еще раз, чтобы отобразить заднюю камеру (режим PTV включен)
Светодиод включен, когда включена задняя камера. Когда не передняя не задние камеры не активны и включено зажигание светодиод в кнопке тускло светит.
* Если в комплектации Вашего автомобиля нет свободного гнезда для установки кнопки, потребуется отдельное приобретение опциональной накладной кнопки.
Переключение между экранами может осуществляться по двум схемам, в зависимости от включенного режима PTV ( см. подробное описание режимов работы и схем программирования )
PTV-режим включен (настройка по умолчанию)

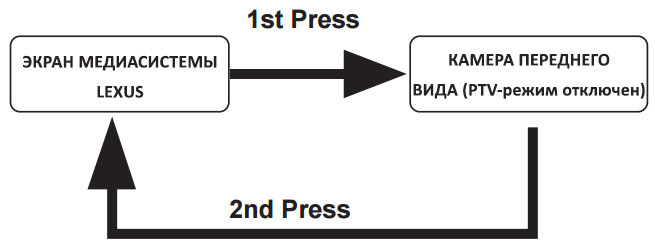

PTV-режим отключен
После подключения оборудования сборка производится в обратном порядке. Все родные функции дисплея продолжают работать в штатном режиме.
Подключение камеры переднего вида на Toyota Highlander 2019
Подключение камеры переднего вида на автомобили Toyota Highlander 2014-2019 осуществляется посредством специализированного видеоселектора MDA-CS6EP , который включает в себя все необходимое для подключения.
В установочный комплект видеоселектора MDA-CS6EP входят два адаптера для подключения к штатной проводке, клавиша для включения\отключения камеры, два RCA удлинителя и сам программируемый видео селектор.
- Видеоселектор имеет настройки автоматического переключения на основной экран с камеры переднего вида по времени (5, 10, 15, 20 сек) или принудительно по кнопке
- Видеоселектор имеет настройки автоматического переключения на камеру переднего вида по скорости ниже 15 км.ч. или принудительно по кнопке (скорость настраивается)
- При включении задней передачи активируется вход для камеры, в иных положениях селектора активен вход для альтернативного источника видеосигнала. Также есть возможность принудительно активировать нужный вход с помощью переключателя
Как снять монитор на Toyota Highlander 2014-2019
В первую очередь необходимо снять декоративную верхнюю панель. Панель крепится на клипсах. Что бы ее снять необходимо поддеть панель сбоку, со стороны пассажира и постепенно отстегивать клипсы, перемещаясь в сторону мультимедийной системы. Во избежании повреждения деталей интерьера — рекомендуем пользоваться специализированным инструментом для разбора салона и снятия обшивок .
При снятии декоративной панели, также потребуется отключить два разъема от блока управления климат-контроля. После чего потребуется демонтировать пластиковую накладку вокруг блока мультимедиа, как показано на фото ниже.
После демонтажа обрамляющей накладки, потребуется снять блоки дефлекторов обдува печки. Они также как и иные панели закреплены на клипсах, их достаточно просто вынуть потянув на себя.
Затем для снятия монитора потребуется открутить четыре болта фиксирующие его. Далее снимается сам блок мультимедийной системы, просто вынимая его из пазов в панеле.
Подключение адаптера для камеры переднего вида Toyota Highlander 2019
Подключение всех основных компонентов видеоселектора на автомобили Toyota Highlander 2014-2019 , осуществляется фишка в фишку, на оригинальные разъемы от производителя.
Для подключения видеоселектора к головному устройству автомобиля используются два основных разъема. 24’х и 28’ми пиновые разъемы. С данных разъемов осуществляется подача питания на адаптер для камер, прием сигнала с датчика скорости, перехват сигнала реверса и сам видео сигнал от штатной камеры заднего вида.
Саму камеру переднего вида можно использовать любую подходящую, как нашу, например MDA-BCAM11 или любую иную с форматом цветепередачи NTSC.
Камера MDA-BCAM11 поставляется с универсальным зажимным механизмом, но помимо этого ее можно закрепить и путем высверливания. Для этого с камеры снимается универсальный крепежный элемент.
Для подключения передней камеры необходимо провести провод в подкапотное пространство. Для этого кабель видео сигнала от видео селектора провести в правую водительскую сторону.
Для протяжки кабеля в подкапотное пространство в автомобиле есть технологический лаз, через который проходит основная электрокоса. При протяжке провода камеры в подкапотном пространстве, во избежании повреждения самого провода от перегрева, протирания, защиты от воздействия окружающей среды, рекомендуем дополнительно использовать гофрированные шланги и стяжки для крепления к элементам кузова.
Для подключения питания, в зависимости от типа подключаемой камеры, можно использовать как непосредственно разъем от самой мультимедийной системы (например посредством адаптера Toyota MDA-T-10P ) или от любого иного источника питания из подкапотного пространства.
Видеоселектор имеет различные режимы работы и функции программирования. Для управления работой используется специализированная кнопка, которая устанавливается в штатные посадочные гнезда (в замен заглушки).
Для подключения клавиши на автомобилях Toyota Highlander 2014-2019 необходимо произвести частичный разбор салона с водительской стороны для доступа к консоле с посадочными гнездами. Для этого необходимо снять водительский порог, он закреплен на клипсах.
Затем следует открутить болт удерживающий нижнюю панель под релевым пространством и снять боковую вставку.
