Подключение aux lexus gs300
Всем привет. Прочитал все страницы по электрике по aux, нашел только инструкцию по подключению на плате.
link
Интересует:
1) Припаялся я к aux выходу, как дальше включить этот aux? Надо включить касету?
2) Как я понял, припаивание к выходу aux на плате даст хуже качество, чем выход через сд чейнджер. Если это так, то есть ли инструкция, как припаяться к сд чейнджеру?
Короче, как проще всего сделать выход aux нормального качества на gs 2006 года дорестайл, без МЛ?
Для магнитол без МЛ схема подключения
L - Левый канал
R - Правый канал
G - Земля
Lехus GS300 RWD Рrеmium 3GRFSЕ/05 Eur, М1 0-40
Еще как отличить, в большинстве случаев все мр3 которые в сети 320 битрейта не граблены с сд, а хз откуда пережаты, перекопированы, могли и из 128 сделаны.
Если магнитола без МЛ то как на фото в готовые пустые места на плате.
Если с МЛ, то в доресте почему то нет этих мест на плате, только резать дорожки, но это не точно ) по месту надо смотреть.
Lехus GS300 RWD Рrеmium 3GRFSЕ/05 Eur, М1 0-40
Еще как вариант переделки, можно подключиться на радио канал АМ, в этом случае вобще красота, не нужна кассета и работать аух будет включением кнопки АМ. Или СД.
И так, как выше видно из предложенных 2 схем наиболее простое там где есть штатная распайка для аух. К сожалению моя плата дореста лишена этого функционала, поэтому пришлось паяться на дорожки выхода с звукоснимателя и резать его дорожки от головки.
Дорожки резать обязательно иначе с микросхемы звукоснимателя идет сигнал прямо в подключаемый телефон! И сигнал этот приличный по напряжению около 3в, может спалить выход на наушники телефона.
Кабель желательно паять хороший, с экранировкой каналов, в противном случае возможны помехи.
Дорожки можно не резать, а поднять 2 ноги микросхемы, так будет проще восстановить магнитолу при желании.

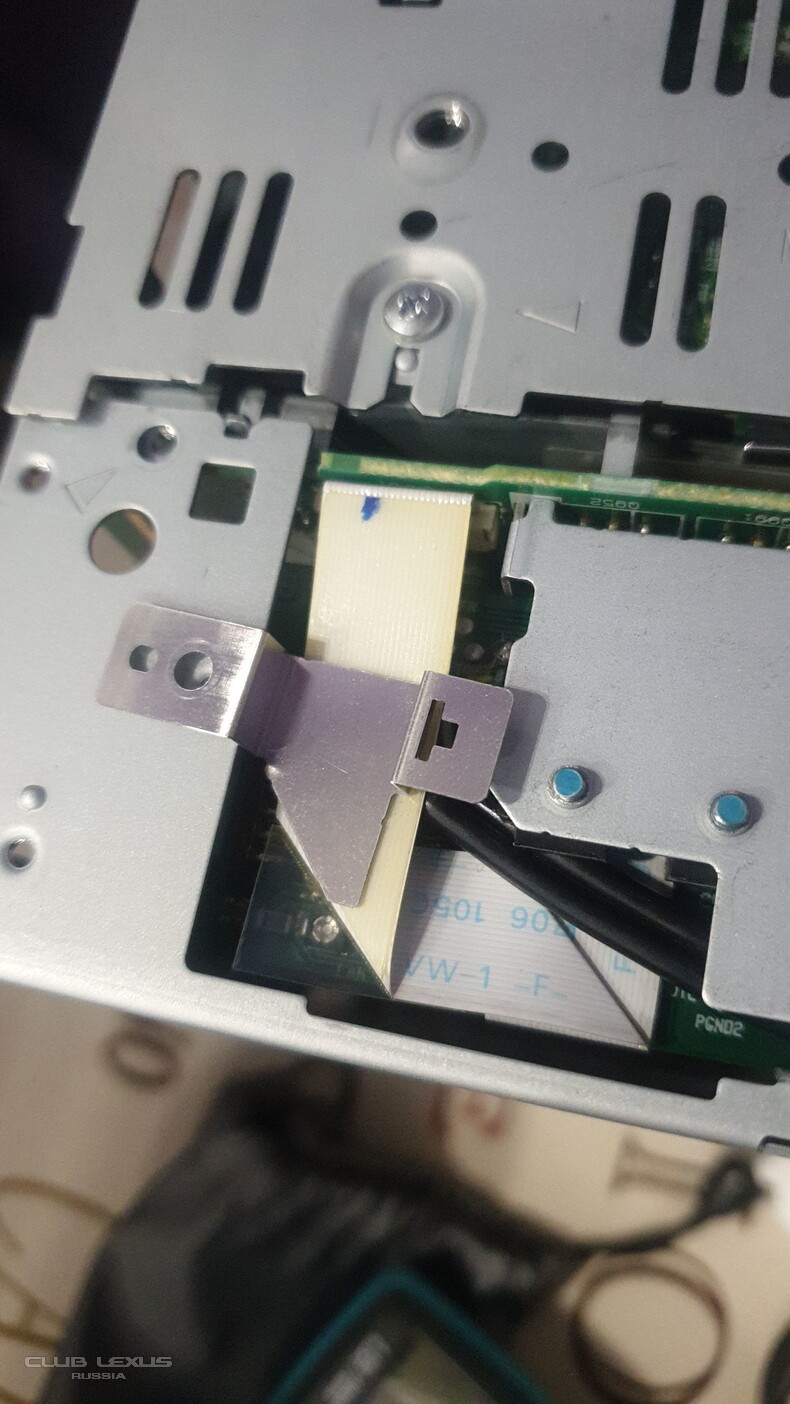

Для того чтобы подпаять кабель к входу магнитолы можно и не разбирать весь корпус магнитолы до платы, а вскрыть боковую крышку. Правда работать не так будет удобно, но тем кто дружит с паяльником выполнимо, все точки подпайки доступны.
Пластину закрывающую шлейф немного подогнуть но убирать нельзя, эта выемка для болта крепления кронштейна всей головы, иначе он проткнет шлейф.
Что в итоге по звуку. Ну честно, не хуже ятура точно. Дипазон присутствует весь но не хватает динамики, звук такой аналоговый, как принято говорить ламповый ). Выходная громкость немного снижена.
Естественно слушать с кабеля не удобно, теряется мобильность телефона и возможность подключения задних пассажиров к системе, что было так же приоритетно. Так же возможность слушать инет сервисы.
Поэтому купил блютуз адаптер на вход. Естественно адаптер нужно брать хороший, с кодеками высокого разрешения артх и артхLL, HD чтобы не снижать и без того не цифровой уровень качества.
Подключил, работает отлично, нет или по крайней мере незаметно снижение качества на передаче по бт по сравнению с дешевыми адаптерами, не экономьте и без того снижая качество звука, ищите в тхх адаптера поддержку артх кодека!
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Lexus адаптер линейного входа AUX 2х6-pin белый разъём
Цифровой адаптер линейного входа CARAUX позволяет существенно расширить мультемидийные возможности штатной магнитолы: адаптер позволяет воспроизводить музыкальные файлы с любых внешних аудио источников.
Основные преимущества цифрового MP3 чейнджера CARAUX:
-Подключение к магнитоле через разъем для штатного CD чейнджера позволяет добиться
высококачественного звучания, без каких-либо помех и наводок.
-Миниатюрный дизайн: в отличие от устройств других производителей, которые предлагают расположить устройство в бардачке, наш адаптер можно спрятать и вывести в удобное для водителя место только провод AUX, тем самым сэкономив место в бардачке.
-Простота установки: достаточно подключить устройство в разъём штатной магнитолы.
Характеристики MP3 чейнджера:
-Рабочее напряжение: 12V DC
-Ток потребления: 200мА
-Сотношение сигнал / шум: 90 дБ
-Коэффициент нелинейных искажений: 0,01%
-Диапазон воспроизводимых частот: 20Гц-20кГц
-Разрядность ЦАП: 20 бит.
-Рабочая температура: -35 - 80 C.
Процедура установки:
-Отключить аккумулятор автомобиля.
-Снять штатную магнитолу и найти разъем CD-чейнджера.
-Подключить адаптер AUX в разъем CD-чейнджера и подключить чёрный кабель (масса) к металлическому корпусу штатной магнитолы.
-Подключить аккумулятор автомобиля.
-Подключить аудио устройство к линейному входу адаптера и включить питание на магнитоле.
-Проверить работоспособность устройства.
-Вывести AUX провод в удобное для Вас место и собрать всё в обратном порядке.
Комплектация устройства:
-Цифровой адаптер AUX CARAUX
-Инструкция по эксплуатации на русском языке
Совместимость:
Примечание по совместимости:
1) Совместимые модели автомагнитол: Магнитолы Panasonic и Matsushita: 11816, 16852, 12821, 13803 ,17006, 17828, 50323, 53816, 53818, 58814, 58816, 58827, P3745 (Land Cruiser), P3803, P3914, P3916, P3918, P7514, P7809, Q58816, A56828, A56829, W53901, W53903, W53905, W58810, W58814, W58831, B9002 Navigation System и другие.
2) Не совместим с: 52867 (Vios), Aygo, 58805 (2003 RAV4 ), 56018, 58813, T18303, B9010, B9004 (2007 RAV4), RAV4 со штатной навигацией, TNS Travel 700, W58816, T18303, W13807 / W13081 / W13086 (Auris), W58824, W58832, 36458, AD1812 (Delphi 2010-2011 Tundra / Sequoia), AD6900 (Delphi 2000-2004 Avalon).
