Мазда 3 момент затяжки датчика детонации

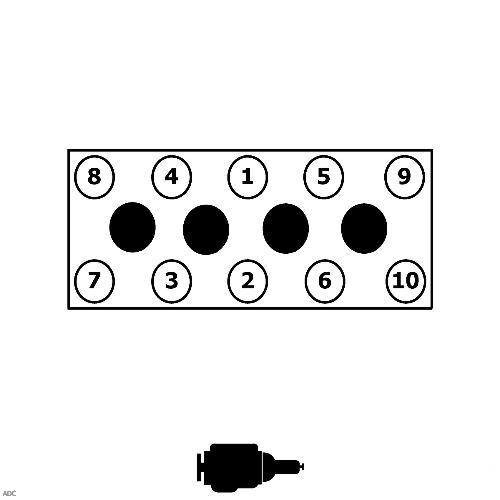

Ступень 01 17,5 - 22,5 Nm Ступень 02 85° - 95° Ступень 03 85° - 95°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Труба распределителя топлива
Датчик детонации
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Ведомый диск
Маховик
Преобразователь крутящего момента
Винт(ы) спуска масла
Масляный картер
Масляный фильтр
Маслоохладитель
Подшипник двигателя
Труба выхлопного газа
Кислородный датчик
Генератор
Стартёр
Компрессор кондиционера
Напорная магистраль компрессора кондиционера
Насос усилителя рулевого управления
Пробка сливного отверстия радиатора
Моменты затяжки на передней ходовой части
Амортизационная стойка
до трансп. средства с номером 500000, на кузове 30 - 40 Nm начиная с трансп. средства с номером 500001, на кузове 20 - 28 Nm на поворотном кулаке 54 - 74 Nm
Шток поршня амортизатора
Карданный шарнир рулевого механизма
Подшипниковая опора стабилизатора переднего моста
Рулевая передача
Задний нижний поперечный рычаг подвески переднего моста
до трансп. средства с номером 500000, на надрамнике 98 - 132 Nm начиная с трансп. средства с номером 500001, на надрамнике 75 - 102 Nm
Передний нижний поперечный рычаг подвески переднего моста
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Центральный болт 35 Nm + 90° Использовать новый винт(ы). Центральная гайка 235 - 274 Nm Использовать новую(ые) гайку(и).
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Колёсный тормозной цилиндр задних колёс
Воздушный клапан
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
Моменты затяжки для коробки передач
Рычаг переключения
Выжимной цилиндр
Фланцевое соединение коробки передач с двигателем
Держатель коробки перемены передач
Подшипник коробки перемены передач
гайка(и), на кузове 44 - 61 Nm винт(ы), на кузове 7 - 10 Nm винт(ы), на кронштейне КПП, с маркировкой головок болтов 8 84 - 113 Nm винт(ы), на кронштейне КПП, с маркировкой головок болтов 10 130 - 153 Nm
Приводной вал
Центральный болт 35 Nm + 90° Использовать новый винт(ы). Центральная гайка 235 - 275 Nm Использовать новую(ые) гайку(и).
Промежуточный подшипник ведущего вала
Резьбовая пробка маслоналивного отверстия коробки передач
Резьбовая пробка маслосливного отверстия коробки передач
со ступенчатой 5-ходовой коробкой передач, Коробка передач F35M-R 39 - 59 Nm Заменить уплотнительное(ые) кольцо(а). с автоматической КПП 29 - 41 Nm
Ступень 01 18 - 22 Nm Ступень 02 85 - 95° Ступень 03 85 - 95°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Труба распределителя топлива
Датчик детонации
Датчик положения коленвала
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Ведомый диск
Маховик
Преобразователь крутящего момента
Винт(ы) спуска масла
Масляный картер
Масляный насос
Шатунный подшипник
Коренной подшипник
внутри, винт(ы), Ступень 01 24 - 26 Nm по спирали от центра к краю внутри, винт(ы), Ступень 02 42,5° - 47,5° снаружи, винт(ы), Ступень 03 19 - 25 Nm внутри, винт(ы), Ступень 04 Ослабить винт(ы). внутри, винт(ы), Ступень 05 24 - 26 Nm внутри, винт(ы), Ступень 06 42,5° - 47,5°
Держатель двигателя
Подшипник двигателя
Стопор против проворачивания
Кислородный датчик
Генератор
Стартёр
Компрессор кондиционера
Напорная магистраль компрессора кондиционера
Моменты затяжки на передней ходовой части
Амортизационная стойка
Шток поршня амортизатора
Рулевая передача
Задний нижний поперечный рычаг подвески переднего моста
Передний нижний поперечный рычаг подвески переднего моста
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Воздушный клапан
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
передний мост, на суппорте дискового тормоза 20 - 27 Nm Задний мост, на суппорте дискового тормоза 26 - 30 Nm
Моменты затяжки для коробки передач
Фланцевое соединение коробки передач с двигателем
Держатель коробки перемены передач
Подшипник коробки перемены передач
Приводной вал
Промежуточный подшипник ведущего вала
Резьбовая пробка маслоналивного отверстия коробки передач
Резьбовая пробка маслосливного отверстия коробки передач
со ступенчатой 5-ходовой коробкой передач, Коробка передач F35M-R 39 - 59 Nm Заменить уплотнительное(ые) кольцо(а). с автоматической КПП 29 - 41 Nm
Моменты затяжки на задней ходовой части
Подвеска заднего моста
Подшипниковая опора стабилизатора заднего моста
Продольный рычаг подвески заднего моста
Задний верхний поперечный рычаг подвески заднего моста
Задний нижний поперечный рычаг подвески заднего моста
Передний нижний поперечный рычаг подвески заднего моста
Крепление колеса
Ступица/подшипник ступицы заднего колеса
с винтом(ами) с шестигранной головкой, Блок подшипника ступицы колеса, на поворотном кулаке 33 - 44 Nm с винтом(ами) с внутренним шестигранником, Блок подшипника ступицы колеса, на поворотном кулаке 49 - 65 Nm
Неисправность датчика детонации приводит к тому, что блок управления двигателем (ЭБУ) перестает обнаруживать процесс детонации при сгорании топливной смеси в цилиндрах. Такая проблема возникает в результате слишком слабого или наоборот чересчур сильного исходящего сигнала. Как результат — на приборной панели загорается лампочка “проверьте двигатель”, а поведение автомобиля меняется из-за условий работы двигателя.
Чтобы разобраться с вопросом неисправностей датчика детонации необходимо понимать принцип его работы и выполняемые им функции.
Как работает датчик детонации
В двигателях автомобилей может использоваться один из двух типов датчиков фиксирующих детонацию — резонансные и широкополосные. Но поскольку первый вид уже устарел и встречается редко, то опишем работу именно широкополосных датчиков (ДД).
В основе конструкции широкополосного ДД лежит пьезоэлемент, который при механическом воздействии на него (то есть, при взрыве, которым, по сути, и является детонация) подает в электронный блок управления ток с определенным напряжением. Датчик настроен на восприятие звуковых волн в диапазоне от 6 Гц до 15 кГц. В конструкцию датчика входит также утяжелитель, который усиливает механическое воздействие на него посредством увеличения силы, то есть, увеличивает звуковую амплитуду.
Поданное датчиком на ЭБУ напряжение через выводы коннектора обрабатывается электроникой и потом делается вывод имеется ли в двигателе детонация, и соответственно, нужно ли корректировать угол опережения зажигания, что поможет ее устранить. То есть, датчик в данном случае является лишь “микрофоном”.
Признаки неисправности датчика детонации
При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:
Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.
Неисправности цепи датчика детонации
Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.
Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).
Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).
Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.
Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.
Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик. Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы.
В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.
Причины неисправности датчика детонации
Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:
Интересно, что в случае, когда автовладелец обращается в автосервис с жалобами на работу датчика детонации, некоторые недобросовестные мастера сразу предлагают заменить его на новый. Соответственно, взять с клиента больше денег. Вместо этого можно попробовать подтянуть момент на резьбовом креплении датчика и/или заменить болт на шпильку. Во многих случаях это помогает.
На что влияют неисправности датчика детонации
Можно ли ездить с неисправным датчиком детонации? Этот вопрос интересует автолюбителей, впервые столкнувшихся с данной проблемой. В общих чертах ответ на этот вопрос можно сформулировать так — в краткосрочной перспективе автомобилем пользоваться можно, однако при ближайшей же возможности необходимо провести соответствующие диагностику и устранить проблему.
Ведь по принципу работы ЭБУ когда возникает неисправность датчика детонации топлива, то автоматически устанавливается позднее зажигание чтобы исключить повреждение деталей поршневой группы при возникновении реального детонирования при сгорании топливной смеси. Как результат — поднимается расход топлива и значительно падает динамика которая особенно станет заметной при повышении оборотов.
Что будет если отключить датчик детонации полностью?
Некоторые автовладельцы и вовсе пытаются отключить датчик детонации так как при нормальных условиях эксплуатации и заправке хорошим топливом может казаться ненужным. Однако это не так! Поскольку детонирование возникает не только из-за плохого топлива и проблем со свечами, компрессией и пропусками зажигания. Поэтому если отключить датчик детонации то последствия могут быть следующими:
- быстрый выход из строя (пробой) прокладки ГБЦ со всеми вытекающими последствиями;
- ускоренный износ элементов цилиндропоршневой группы;
- трещина головки блока цилиндров;
- прогорание (полное или частичное) одного или нескольких поршней;
- выход из строя перемычек между кольцами;
- изгиб шатуна;
- подгорание тарелок клапанов.
Это обусловлено тем, что при возникновении этого явления электронный блок управления не будет предпринимать мер по ее устранению. Поэтому ни в коем случае не нужно отключать его и ставить перемычку из сопротивления ведь это чревато дорогим ремонтом.
Как определить неисправность датчика детонации
При проявлении первых признаков отказа ДД, интересует логический вопрос — как проверить и определить неисправность датчика детонации. В первую очередь необходимо сказать, что проверка датчика детонации возможна не снимая его с блока цилиндров, так после демонтажа с посадочного места. Причем сначала лучше проделать несколько тестов когда датчик прикручен к блоку. Вкратце процедура выглядит так:
- установить обороты холостого хода на уровень приблизительно 2000 оборотов в минуту;
- каким-нибудь металлическим предметом (маленьким молотком, гаечным ключом) нанести один-два удара несильных (. ) по корпусу блока цилиндров в непосредственной близости от датчика (можно легонько ударить непосредственно по датчику);
- если обороты двигателя после этого упали (это будет слышно на слух), — значит, датчик исправен;
- обороты остались на прежнем уровне — необходимо выполнить дополнительную проверку.
Для проверки датчика детонации автолюбителю понадобится электронный мультиметр, способный измерять значение электрического сопротивления, а также постоянного напряжения. Самый лучший вариант проверки — с помощью осциллографа. Снятая с его помощью диаграмма работы датчика явно покажет — работоспособный он или нет.
Но так как рядовому автолюбителю доступен лишь тестер, то достаточно проверить показания сопротивления которые выдает датчик при постукивании. Диапазон изменения сопротивления находится в пределах 400 … 1000 Ом. Также в обязательном порядке необходимо провести элементарную проверку целостности его проводки — нет ли обрыва, повреждения изоляции либо короткого замыкания. Без помощи мультиметра при этом также не обойтись.
Если же проверка показала что датчик детонации топлива исправен, а ошибка о выходе сигнала датчика за пределы допустимого диапазона, то возможно стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты звуки и вибрация которую ДД может воспринимать как детонирование топлива и неверно корректировать угол зажигания!
Mazda 3 BK
Детонация в двигателе Mazda 3 возникает, когда топливная смесь воспламеняется на удалении от свечи не за счёт искры, а под действием давления. При этом могут быть слышны хлопки и стуки в кривошипно-шатунном узле. Датчик детонации Мазда 3 чувствителен даже к небольшим проявлениям взрывного сгорания. Он помогает блоку управления контролировать работу мотора.
Если ДД Mazda 3 вышел из строя и требуется его замена, можно сделать всё самостоятельно. Но прежде запаситесь всем необходимым инструментом и расходниками.
Признаки неисправности датчика детонации Mazda 3 BK
О том, что датчик детонации на Мазда 3 работает не корректно или совсем вышел из строя можно догадаться по нескольким симптомам. Большинство из них косвенные и, возникая отдельно друг от друга, могут означать и другие неисправности, но в совокупности указывают именно на проблему с ДД:
- Двигатель внезапно может заглохнуть без видимых на то причин.
- На холодную Мазда 3 БК заводится не с первой попытки или приходится дольше чем обычно крутить стартер.
- Увеличилось потребление топлива.
- Снизилась тяга Mazda 3. Это ощущается при езде в гору, когда раньше в этом месте вы заезжали на одной передаче, а теперь приходится переключаться на пониженную.
- На холостых оборотах возникает нестабильная работа мотора Мазда 3.
- На приборной панели горит индикатор Check Engine, а бортовой компьютер Mazda 3 выдаёт ошибки Р0328 (повышенная детонация) или Р0327 (плохой сигнал от датчика детонации).
За что отвечает и где стоит
Взрывное сгорание воздушно-топливной смеси негативно сказывается на двигателе, и со временем приводит к разрушению его узлов. Но работа силового агрегата Мазда 3 в условиях приближенных к этому наиболее эффективна, поэтому ЭБУ должен постоянно улавливать эту тонкую грань. В этом ему помогает датчик детонации Mazda 3. Он отслеживает уровень детонации в цилиндрах и помогает его корректировать.
Находится датчик детонации Mazda 3 под впускным коллектором между 2 и 3 цилиндрами.
В основе его конструкции лежит пьезоэлемент. В корпусе ДД Mazda 3 установлена рамка пьезоэлектрического действия, в которой находится пластина. При возникновении детонации в рамке образуется электрический ток, который действует на пластину, заставляя её колебаться. Электронный блок управления двигателем Мазда 3 считывает амплитуду колебаний, исходя из полученных данных, увеличивает или уменьшает угол зажигания. Если пластинка находится в покое, то угол зажигания возвращается в своё нормальное положение.
Проверяем ДД своими руками
Прежде чем идти в магазин за новым датчиком, лучше проверить работоспособность старого. Возможно с ним всё в порядке и причина неисправности в чём-то другом. На Мазда 3 БК сделать это можно измерив сопротивление в промежутке вывод-масса с помощью мультиметра. Для этого не обязательно полностью демонтировать датчик, но со снятым всё же работать удобней.
Минусовой щуп измерительного прибора соедините с корпусом датчика детонации Мазда 3, а плюсовой с контактной клеммой. Постучите по корпусу детали, молоточком, гаечным ключом или другим подручным предметом, чтобы сымитировать вибрацию. Здесь важно не переусердствовать и не повредить корпус. Без постукиваний показание мультиметра будет равным нулю. Во время постукиваний появится напряжение. При комнатной температуре (около 20 °С) сопротивление должно быть 532-588 кОм для двигателей Mazda ZY-VE и Z или 4,87 МОм для моторов Мазда LF-DE и L3-VE. Если меньше или больше – датчик детонации неисправен.
Артикулы
Этим выбор не ограничен. Существуют ДД других фирм, подходящие для Мазда 3:
- ZIKMAR Z23233R;
- QUATTRO FRENI QF50A00019;
- ERA 550340;
- MEAT & DORIA 87648;
- HOFFER 7517648.
Для замены датчика придётся демонтировать систему впуска, а значит понадобятся новые прокладки впускного коллектора Мазда 3. Ставить при сборке обратно старые в попытке сэкономить нет смысла. Детали уже деформировались, а значит будут пропускать в систему лишний воздух.
Оригинальную прокладку можно найти и купить, используя артикул MAZDA ZJ01-13-111. Понадобится 4 штуки.
Можно подобрать и другие варианты для Мазда 3:
Замена датчика детонации Мазда 3 и прокладок впускного коллектора
Перед тем как приступить к замене датчика детонации Mazda 3 лучше подождать пока двигатель остынет. Алгоритм работы такой:
- Отсоедините тросик привода дроссельной заслонки.
- Открутите два болта, которые удерживают топливную рампу Mazda 3 и сдвиньте её в сторону. Полностью узел можно не снимать. Полезно будет заодно проинспектировать состояние уплотнительных колечек на форсунках и при необходимости их заменить.
- Отсоедините все лишние элементы от заслонки дросселя, открутите её и сдвиньте в сторону.
- От коллектора отсоедините жгуты с проводами и шланги, чтобы ничего не мешало. На Мазда 3 БК к некоторым фишкам с проводами придётся подбираться наощупь из-за того, что они находятся в нижней части коллектора.
- Демонтируйте коллектор. Он крепится пятью болтами вверху и одним справа сбоку.
Чистим коллектор и меняем ДД
Под снятым коллектором вы почти наверняка обнаружите слой из масла смешанного с пылью. Эта грязь зачастую и становится причиной выхода из строя датчика детонации Mazda 3, а виноваты в её появлении повреждённые прокладки, из-под которых сопливит смазка.
Плотно заткните все отверстия чистой ветошью и промойте всё очистителем для карбюраторов. После этого останется замена прокладок и самого датчика.
Датчик детонации Мазда 3 БК откручивается с помощью рожкового ключа на 24.
Во время сборки придётся снова повозиться со шлангами и фишками в нижней части коллектора. Не забудьте подключить сам датчик детонации.
Установите коллектор и закрепите болтами. Соблюдайте момент затяжки. Для двигателей Мазда 3 Z6 и ZY-VE необходимо приложить усилие 20-34 Нм. Для моторов Mazda 3 BK L3-VE и LF-DE – 16-24 Нм. Далее установите остальные детали в обратном снятию порядке.
Заключение
В процессе замены датчика детонации Мазда 3 самое неприятное – это снятие и установка шлангов и проводов в нижней части коллектора. Здесь приходится действовать на ощупь. В целом же процедура не сложная, всё можно сделать в гараже собственными силами.
