Как снять задний барабан на гранте
Проверить состояние колодок тормозных механизмов задних колес Лада Гранта и Калина, а также при необходимости заменить их поможет наша иллюстрированная инструкция.
Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.
14482791
При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран.
Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.
4b3f9dbaa71f5cd7929bfb
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.
1452838542_122
Тормозной механизм заднего колеса автомобиля с ABS: 1 — щит тормозного механизма; 2 — датчик ABS; 3 — передняя колодка; 4 — распорная планка; 5 — колесный цилиндр; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — задающий диск датчика ABS; 9 — тормозной барабан
Тормозной механизм заднего колеса автомобиля с ABS: 1 — щит тормозного механизма; 2 — датчик ABS; 3 — передняя колодка; 4 — распорная планка; 5 — колесный цилиндр; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — задающий диск датчика ABS; 9 — тормозной барабан
На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика.
1452778396_1
1452778400_12
Далее все работы показаны на автомобиле без ABS. Об отличиях будет оговорено особо.
14ppppppppppp
ззззззз
Внимание! Не нажимайте педаль тормоза после снятия барабана, т. к. поршни могут полностью выйти из цилиндра.
DSC_09
Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.
Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.
Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого…
DSC_9001ооо
DSC_900ж0
DSC_9001ж
DSC_101311111жж
IMG_0083ж
IMG_0182ж
IMG_0182жж
IMG_0083жжж
DSC_101311111жжж
DSC_90лл00
DSC_8999лл
1452841424_1222
Элементы тормозного механизма заднего колеса: 1 — передняя колодка автомобиля без ABS; 2 — передняя колодка автомобиля с ABS; 3 — распорная планка; 4 — верхняя стяжная пружина; 5 — палец; 6 — шайба; 7 — шплинт; 8 — задняя колодка автомобиля с ABS; 9 — задняя колодка автомобиля без ABS; 10 — рычаг привода стояночного тормоза; 11 — нижняя стяжная пружина
Элементы тормозного механизма заднего колеса: 1 — передняя колодка автомобиля без ABS; 2 — передняя колодка автомобиля с ABS; 3 — распорная планка; 4 — верхняя стяжная пружина; 5 — палец; 6 — шайба; 7 — шплинт; 8 — задняя колодка автомобиля с ABS; 9 — задняя колодка автомобиля без ABS; 10 — рычаг привода стояночного тормоза; 11 — нижняя стяжная пружина
Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.
DSC_9000ллл
После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз.
Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.
Снятие заднего тормозного барабана Гранты:
- Вывернуть два штифта.
- Стронуть барабан со ступицы с помощью ударами молотка через деревянную проставку.
- Снять барабан со ступицы своими руками.
- Если руками снять его не получается, попробуйте сбить его ударами молотка через деревянную проставку.
Установка тормозного барабана осуществляется в обратной последовательности, но сначала тщательно очистите привалочные поверхности ступицы и барабана от ржавчины и окалины. Учтите, что даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение и вибрацию при торможении. Перед установкой смажьте посадочный поясок ступицы графитной смазкой и сведите колодки двумя монтажными лопатками.
Чтобы тормоза Гранты начали функционировать, на стоящем автомобиле нажмите 2-3 раза на педаль тормоза, чтобы подвести колодки к барабану.
Замена задних тормозных колодок ВАЗ 2190
Снятие тормозных колодок с барабана:
- Снять верхнюю стяжную пружину, поддев ее отверткой.
- Снять нижнюю стяжную пружину аналогичным способом.
- Снять прижимную пружину передней колодки.
- Снять переднюю колодку.
Снять распорную планку, затем снять прижимную пружину задней колодки, отсоединив разжимной рычаг от наконечника троса стояночного тормоза. После этого:
- Вынуть шплинт, сжав усики пассатижами.
- Снять опорную шайбу с пальца разжимного рычага задней колодки.
- Снять разжимной рычаг задней колодки. Вынуть палец из колодки.
Установить новые тормозные колодки и все детали в обратной последовательности. При установке вставьте верхние концы колодок в пазы поршней. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установить тормозной барабан и нажать пару раз на педаль тормоза, чтобы подвести колодки к барабану.
Кстати, не забывайте проверять состояние передних колодок, и при необходимости меняйте их на новые.
Предельно допустимый диаметр рабочей поверхности барабана составляет 201,5 мм.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо и очистите тормозной механизм от грязи.
4. Выверните два установочных штифта.

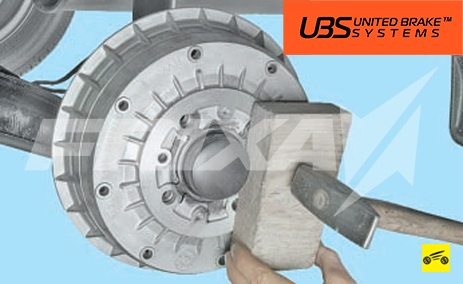

5. Ударами молотка через деревянную проставку строньте барабан со ступицы.
6. Снимите барабан со ступицы.
Если не удается снять барабан руками, сбейте его молотком, нанося удары через деревянную проставку по буртику с обратной стороны барабана…
…или спрессуйте, равномерно вворачивая штифты или подходящие болты в два резьбовых отверстия барабана.
7. Установите тормозной барабан в порядке, обратном снятию. Предварительно смажьте посадочный поясок ступицы графитной смазкой и сведите колодки двумя монтажными лопатками.
ПОЛЕЗНЫЙ СОВЕТ
Перед установкой барабана тщательно очистите привалочные поверхности ступицы и барабана от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение барабана и вибрации при торможении.
8. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.
Как происходит замена задних тормозных колодок Гранта без АБС
Разберем весь процесс поэтапно. Для работы потребуются:
- Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
- Ключи на 13: рожковый и трещотка с длинной головкой;
- Балонный ключ;
- Головка Е-8;
- Головка на 7;
- Отвертки для снятия и установки пружин;
- Пассатижи.
Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.
Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.
Подготовка к замене колодок
Готовимся к демонтажу тормозных колодок. Для этого:
- Ставим автомобиль на ровной поверхности;
- Снимаем с ручника, ставим на нейтралку;
- Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
- Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
- Страгиваем болты крепления колеса;
- Вывешиваем заднее колесо (домкратим машину) и снимаем его.
Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.
Как снять тормозной барабан на Ладе Гранте
Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.
Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.
Выкручиваем штифты и снимаем барабан.
Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.
Самостоятельная замена колодок
Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.
Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.
Сдвигаем тормозные колодки.
Шаг 2 (с опорой на рисунок ниже) – снимаем:
Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.
Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.
Шаг 4: сборка с новыми колодками производится в обратной последовательности.
Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.
Замена задник колодок на Гранте с АБС
Лада Гранта с АБС имеет незначительные конструктивные особенности:
- оснащена датчиками АБС (они же датчики вращения колеса);
- задние колодки имеют отверстия для датчиков;
- под барабаном расположен задающий диск датчика ABS.
Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):
Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.
По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.
Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.
Общие вопросы
Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.
Когда менять задние колодки
Задние колодки на Гранте меняют при следующих показателях:
- колеса шумят – гремят – вибрируют при торможении;
- на колодках осталось 1,5 мм (либо меньше);
- колодки расслоились, из-за чего колеса периодически заклинивает;
- перестал держать ручник;
- вы недавно поменяли передние колодки, а к задним еще не притрагивались.
Как всегда очевидный пункт: меняем колодки комплектом по осям! Нельзя заменить только на правом или левом колесе, а другое оставить со старыми тормозами.
Даже при сильном износе колодок машина может тормозить, но это опасно и недопустимо.
Выбор комплектующих для Гранты
Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):
Список аритикулов на все запчасти, которые могут потребоваться для работы.
Вариантов много не бывает.
ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.
