Как снять ковролин форд мондео 4
7 лет
5 июня 2012
| цитата: |
| Без снятия подлокотника бардачек не снять. |
Все снимается и без снятия подлокотника, два самореза сверху под крышкой подлокотника, и 4 самореза за накладкой задней пепельницы (она на клипсах), один из этих саморезов держит нишу пепельницы, по центру, а за этой нишей еще 2 самореза по бокам ближе к крышке подлокотника, и остается ещё один саморез, который я не нашел с первого раза, он находится в самом низу по центру, в глубине на 3-4 см, прямо над ковролином.
Информацию подчерпнул отсюда mondeo club спасибо adidas!
по ощущениям жужжит за панелью приборов. машина рестайл 13 года.как включишь зажигание, так и жужжит. как устранять на мондео 3 расписано подробно, а на фм4 рест-нет
nltrans
понятно, это известная "болячка"
датчик климата, только не за панелью приборовов, а в кожухе рулевой колонки.
Ошелкните верхнии кожух (два защелк с торца под рулем)
потом открутите два винта, которые держат нижний кожух
снимите последний и увидите там этот датчик
он забивается пылью и начинает жжужать
я у себя его просто продумаю и становится на некоторое время тише
ок! все оказалось очень просто! снял кожухи, разобрал моторчик (он, кстати, был чистый), намазал оську литолом.все тихо! а на сервисе чесали, что это очень сложно и могут бахнуть подушки.козлы. спасибо, д он!
Други, привет,подскажите как снять вот этот кожух на руле-мондео 4!Заранее спасибо за ответ)
dennver
Сними верхнюю накладку рулевой колонки - при вращении руля на его обратной стороне будут показываться окна с пружинными защёлками - их по очереди отжимай (на дорестайле три, на рестайле - две), как отожмёшь - тяни на себя.
ПС: это не просто кожух, это водительская ПБ, при манипуляции с ней лучше скинуть клемму аккумулятора и подождать некоторое время.
Drakula_51
Ага понял,клемму скину,а подушку если отсоединить,а потом подключить не какими траблами это не грозит.
dennver
Если отсоединять и подсоединять с отсоединённым аккумуляторам - ничего не грозит. Паузу сделай обязательно после отключения.
И ещё есть тонкость - крутить руль с неработающим двигателем трудно, а если запуск с кнопки - то он ещё через какое-то время блокируется, поэтому лучше сначала с работающим двигателем отжать защёлки, а после отсоединения клеммы аккумулятора отсоединять подушку.
Drakula_51
Ммм да с кнопки и точно я помну спустя немного времени он защелкивается!
Спасибо огромное за инфу завтра займусь)если что не получится отпишусь.
mkuzminov
Ого крутяк с картинками)сейчас почитал думаю справлюсь, вроде ничего сложного) по финалу отпишусь,сенкс)))
ух, ну и намучался с снятием установкой фары, чтобы поменять лампу. Снять удалось, а вот обратно ну никак не могу поставить.. Кто-то может подсказать, какой куда угол сначало заводить,?
REAL_NIGGAZ
Сначала никуда не надо заводить, нужно прицелиться остриём крыла в углубление вверху фары, возле выступа верхнего регулировочного винта. После этого, уперев крыло в углубление, завести внутреннюю оконечность фары, чуть оттягивая кусок бампера возле решётки. Далее, опять же оттягивая кусок бампера и подав фару вперёд по ходу, завести внешнее "крыло" (где поворотник) фары и чуть сдвинуть её назад.
Ребята помогите новичку. Форд Мондео 2012 рестаил титаниум блек. Разлил сок на управлевние подогревом сидении( рядом с подстаканниками который. теперь подогрев сидений не работает, кнопки как будто "утопают" при нажатии в клей. как разбирается эта панелька,чтоб почистить все под клавишами управления подогревом,как починить теперь подогрев?
urahn
Весь блок подстаканников сидит на защелках.
Но сперва надо снять накладку рычага КПП (тоже защелки)
Лучше использовать пластиковые отвертки, что не оставлять царапин.
Как снимешь накладку КПП, то просто сильно, но аккуратно тянеть вверх весь блок подстаканников, ноне забудь, что к блоку подогревов провода идут - не оторви.
В принципе, для твоей задачи надо только переднюю часть приподнять, что бы нажать защелки блока подогревов.
При снятии - шторка подстаканников должна быть закрыта
все оказалось очень просто. Кому интересно- чтоб убрать серебристую накладку около рычага АКП, необходимо под эту накладку подсунуть пластиковую карточку, затем закрыть шторку,которая закрывает подстаканники, и тянуть вверх блок укправления подогревом с подстаканниками.все легко и просто.
Сегодня разбирал панель, имхо тот пост недостаточен.
сейчас добавлю фотки с телефона
3 фев раля 2014 mobile
именно в этом месте на обратной стороне небольшая прорезь, тем самым можно могнать поглубже инструмент, а не просто за краюшек.
Как народ умудряется карточками отстёгивать -ума не приложу . с железякой от лыжного крепления еле смог освободить защёлки.
а вот про это нигде не написано.
На ДОрестайле в этом мете болты, поэтому вначале снимается тонель, а только потом "борода".
В Рестайле это место на зашёлках, но всё равно надо поднять тонель. Для этого:
засовываем карточку под обрамку вокруг рычага КПП поддеваем вверх -потихоньку выйдет из креплений.
Затем за края тонеля (ближе к рычагу) потихоньку с силой вверх - приподнимится тонель, освободит прорези:
Вам потребуются: отвертки с плоским и крестообразным лезвием.
ПРИМЕЧАНИЯ.
Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
Снятие облицовок салона показано в последовательности, обратной их установке на автомобиль. Попытка снять облицовки в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие или закрывает крепление.
1. Снимите подушку и спинку заднего сиденья (см. Снятие и установка заднего сиденья).
2. Снимите нижнюю часть уплотнителя с дверного проема.
3. Отожмите внутренний край нижней облицовки задней стойки, преодолевая сопротивление фиксаторов…
5. Поддев отвёрткой, извлеките задний пистон крепления задней облицовки порога.
6. Снимите заднюю облицовку порога.
7. Снимите уплотнитель с задней части дверного проема.
8. Выверните болт нижнего крепления ремня безопасности с левой стороны (см. Снятие и установка заднего ремня безопасности).
9. Отделите переднюю часть левой облицовки полки багажника…
10….и, преодолев сопротивление фиксаторов, снимите ее, сдвинув облицовку к центральной оси автомобиля и пропустив пряжку нижнего крепления ремня безопасности в отверстие облицовки.
11. Отожмите боковую облицовку стойки заднего стекла, преодолев сопротивление фиксаторов, и снимите ее.
12. Отожмите нижнюю облицовку стойки заднего стекла, преодолев сопротивление фиксаторов…
14. Поддев отвёрткой…
15….снимите декоративную заглушку верхней части облицовки задней стойки, преодолевая упругое сопротивление ее фиксаторов.
16. Выверните винт крепления…
17….и снимите верхнюю часть облицовки задней стойки, преодолевая упругое сопротивление ее держателей.
18. Поддев рукой заднюю часть облицовки порога, снимите ее, преодолев сопротивление фиксаторов.
19. Поддев рукой нижнюю часть облицовки передней стойки, снимите ее, преодолев сопротивление фиксаторов.
20. Выверните болт крепления кронштейна переднего ремня безопасности (см. Снятие и установка переднего ремня безопасности).
21. Поддев отвёрткой, снимите декоративную заглушку верхней облицовки средней стойки, преодолевая упругое сопротивление ее фиксаторов.
22. Выверните винт крепления…
23….и, приподняв облицовку…
24….снимите её, пропустив пряжку нижнего крепления ремня безопасности через щель облицовки.
25. Выверните два винта крепления нижней облицовки средней стойки…
26….и снимите ее, преодолев сопротивление фиксаторов.
27. Поддев отвёрткой пистон крепления облицовки полки багажника, извлеките его из отверстия.
ПРИМЕЧАНИЕ.
Так расположены четыре пистона крепления облицовки полки багажника.
28. Извлеките остальные три пистона и снимите облицовку полки багажника.
29. Подденьте верхний край облицовки передней стойки…
30….и, преодолевая упругое сопротивление фиксаторов, отсоедините от стойки верхний и нижний держатели облицовки.
31. Сдвиньте держатель по пазу облицовки и снимите ее.
32. Установите детали в порядке, обратном снятию.
Ford Mondeo 4 Снятие и установка облицовки тоннеля пола
2. Поддев отвёрткой край рамки чехла рычага стояночного тормоза…
3….выведите защелки рамки из зацепления с облицовкой тоннеля пола…
4….и снимите чехол вместе с рамкой с рычага стояночного тормоза.
5. Подденьте отвёрткой облицовку рычага селектора…
6….и, преодолев сопротивление защелок, отделите ее от облицовки тоннеля пола.
7. Подденьте отвёрткой накладку рукоятки рычага селектора…
8….и снимите ее с рукоятки.
9. Сдвиньте кольцо чехла вниз по рычагу селектора.
10. Отожмите отвёрткой фиксирующие лепестки рукоятки и снимите ее с рычага селектора.
11. Снимите облицовку рычага селектора вместе с чехлом…
13. Подденьте отвёрткой край верхней декоративной накладки облицовки тоннеля пола…
14….и, преодолев сопротивление защелок, приподнимите ее заднюю часть.
15. В этом положении накладки, нажав на фиксатор, отсоедините колодку жгута проводов от блока выключателей обогрева передних сидений, затем отожмите передние защелки верхней накладки облицовки тоннеля пола и снимите её.
16. Снимите подстаканники.
17. Подденьте отвёрткой пистон крепления левой накладки облицовки тоннеля поля и извлеките его из отверстия арматуры.
ПРИМЕЧАНИЕ.
Так расположен пистон крепления левой накладки.
18. Сдвинув накладку вперед, чтобы вывести фиксаторы из зацепления, снимите ее.
Аналогично снимите правую накладку.
19. Выверните с двух сторон передние винты нижнего крепления облицовки тоннеля пола к панели приборов.
20. Выверните два винта верхнего крепления облицовки тоннеля пола к панели приборов.
21. Выверните с двух сторон болты заднего крепления облицовки тоннеля пола.
ПРИМЕЧАНИЕ.
Так расположен болт заднего крепления облицовки тоннеля пола с левой стороны.
22. Подняв рычаг стояночного тормоза вверх, снимите облицовку тоннеля пола.
7 лет
Кто знает как выглядят оригинальные резиновые ковры в салон и багажник? У них высокий бортик?
Скоро придет машина, но там будет велюр, вот и озадачился покупкой заранее.
Какой артикул у оригинала?
27 фев раля 2011
Себе сделал когдато в довольнотаки извеСтной компании, они шьют под заказ, причем можно выбрать любой цвет велюра и окантовки, плюс перемычка, липучки, подпяточник и все это около 2000 помойму даже меньше, просто ща не помню точно, а времени мин20-30!
На фокусе откатал 3 (ТРИ. ) года и зимой и летом я очень доволен.
8 июня 2012
Привет всем, хочу купить ковер в багажник на Ford Mondeo. Вот нашел в интернете два сайта по производству ковров. Автоковрики.ру и Диотекс.нет Но там цены не устраивают. Может кто поможет, посоветует где купить. Спасибо заранее.)))
я тут раньше был владельцем форика и соответственно членом клуба, так вот незадолго до продажи машины купил туда ковры и показал клубу, после чего была организована клубная закупка и рассылка ковров. На форик комлект салона стоил 1000рэ, багажник вроде 900. ну +пересыл. если есть желание.
Купил в салоне, не стал замарачиваться поиском (на фоне стоимостью более миллиона, коврик копейки стоит. )
Oleg V.
AnderPAN
смысл дарить дилеру деньги?
финис на седан 1517579
в экзисте 885 руб на 14.06.12
27 нояб ря 2012
Ребята , подскажите этот от Мондео ? Заказывал себе на ФФ2 хэтч ,кетайцы выслали такой - по размерам не входит в багажник .
Народ, а кто-нибудь находил/искал бежевые коврики? А то у меня салон бежевая кожа, черные коврики ломает класть . В Спб не нашел что-то на рынках.
28 нояб ря 2012
28 нояб ря 2012
Пардон (я из соседней ветки - ФФ2) , тогда к кетайцам . Кстати мои размеры на фото (в багажник) к вашему Мондео не подойдут ?
В салон себе здесь не смотрел ?
Привет всем! Подскажите пожалуйста где можно купить суперские текстильные коврики на мою машинку, у меня Форд Мондео 2007 г.в.
kriss-miss77
Почитай эту тему с начала, в ней есть как ссылки, так и названия (которые можно подставить в любой поисковик, типа яндекс-маркета). Вопроса бы не возникло
[b]kriss-miss77[
А я здесь нашла и резиновые коврики (с бортиком) и текстильные коврики, выбор цветов, супер!
2 раза заказывал в магазинах и оба раза приходили от седана. Поитогу нашел код 1 571 834 (Коврик антискольж. пола баг. отд), по всему интернету пробивался как именно для хетча. Решил заказать в Exist, чтобы далеко не кататься, к тому же цена была более чем приемлемая - 1056руб.

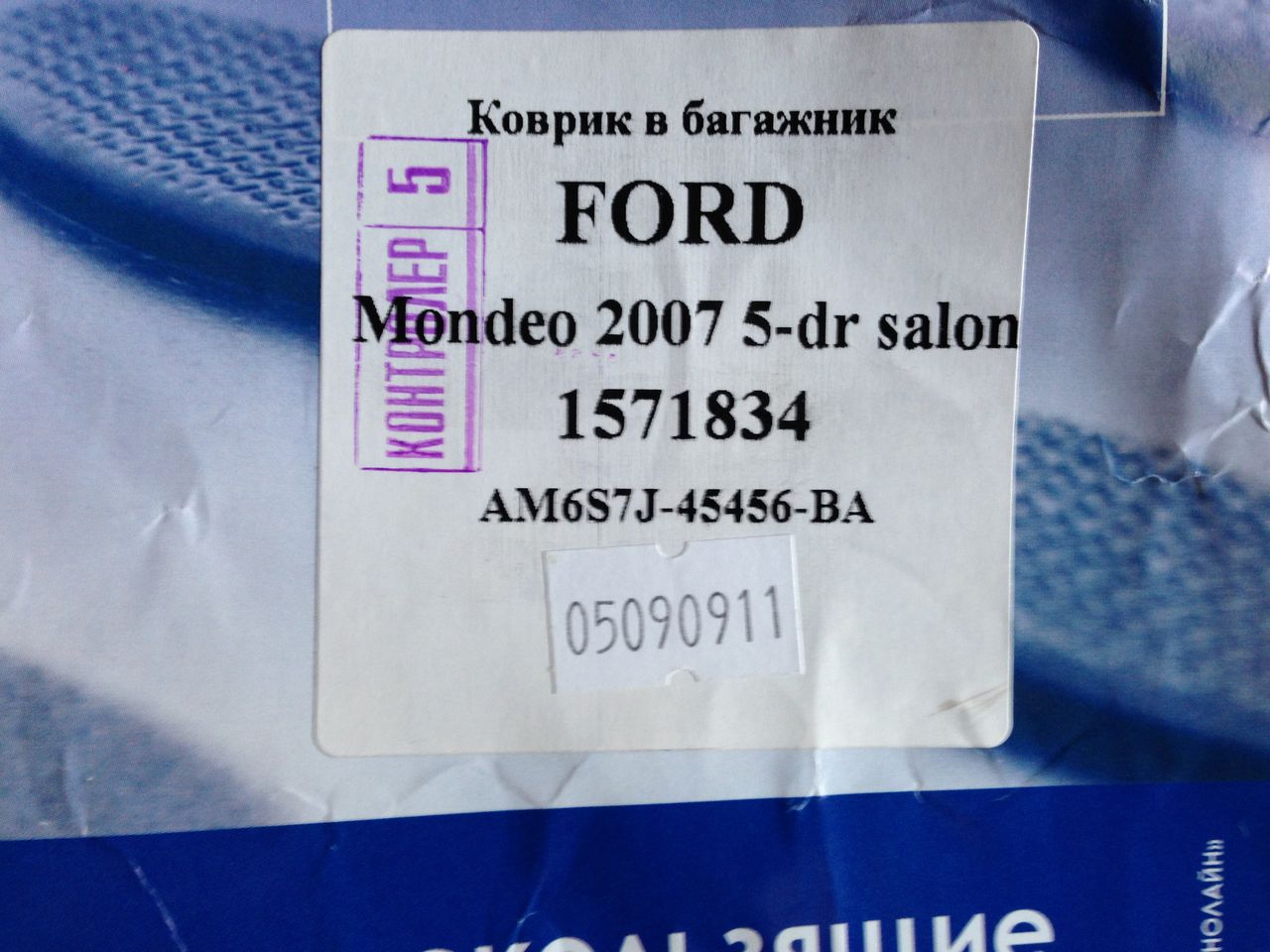

Финис-код на резиновый (полиуретановый) коврик в багажник Novline для
хетчбек - 1 571 834
седан - 1 571 833
Ищу полиуретановые 3D коврики.
Чтобы язычок для левой ноги водителя был бы единым со всем ковриком.
Перечитал всю тему, перерыл инет.
Не нашёл. Может невнимательно искал?
Подскажите, пожалуйста, вообще в природе такие есть?
Решил заказать оригинальные европейские ковры в салон и багажник для своего сарая.
Ford 1458292 Коврики напольные 1 шт. 3 465 р.
Ford 1493065 Коврик багажника 1 шт. 4 853 р.
Как приедет, отчитаюсь.
Будем надеяться, что не Новолайн ))
7 мая 2016
Всем привет!
Проблема с креплением водительского(резинового, с бортами) коврика к ковролину в салоне машины.
Я покупал комплект у дилера, при покупке Мондео. так вот, эти крепления выполнены в виде "жирного" самореза, который заворачивается в ковролин и в шумоизоляцию(валенок, как ее называют). Надежность такой фиксации на троечку, не более. При этом, текстильный ковер водителя, который был установлен в салоне машины при продаже, крепился скобами с ОБХВАТОМ ковролина снизу и на хорошую клипсу. Надежность фиксации ковролиновых(текстильных) ковров под ногами водителя в салоне машины на твердую пятерку. Плюс к этому у них снизу нанесен противоскользящий слой. Вопрос к клубу такой. У всех резиновый ковер водителя с таким(на саморезе) примитивным креплением, или это только мне такой подсунули продажные дилеры?
почему возник вопрос: Если мне дали штатные резиновые коврики(все было с накладной, где прописан артикул и производитель форд), то почему у меня остались незадействованны сделанные заводом изготовителем в ковролине пола со стороны водителя прорези для крепления текстильных ковров?? В итоге в ковролине пола у меня под ногами(. ) четыре прямоугольные просечки, в которые набивается песок, если их не заклеить скотчем, а рядом взлохмаченный от саморезов ковролин.
ВСЕХ С ПРАЗДНИКОМ ПОБЕДЫ.
Ford Mondeo 4 Снятие и установка обивки задней двери
2. Подденьте заглушку отверстия в облицовке внутренней ручки замка и снимите ее.
3. Выверните винт крепления облицовки ручки замка.
4. Аккуратно поддев отвёрткой облицовку ручки, выведите ее из зацепления с обивкой двери и, отжав ручку замка, снимите облицовку внутренней ручки замка движением вперед.
5. Нажав на фиксатор…
6….отсоедините колодку жгута проводов от контактного разъема выключателя стеклоподъёмника задней двери и снимите облицовку внутренней ручки замка.
7. Поддев отвёрткой декоративную накладку ручки подлокотника и преодолев сопротивление фиксаторов, снимите накладку.
8. Выверните два винта крепления ручки подлокотника к внутренней панели двери.
9. Выверните на торце двери винты верхнего…
10….и нижнего креплений обивки двери.
11. Преодолев сопротивление держателей, отделите обивку от внутренней панели двери.
ПРИМЕЧАНИЕ.
Так расположены держатели обивки задней двери. Поврежденные держатели замените.
12. Нажав на фиксатор…
13….отсоедините колодку жгута проводов от контактного разъема динамика акустической системы и снимите обивку задней двери.
14. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
