"Заглушка" вместо датчика дождя, когда его нет и прерывистый режим.
Есть у меня наша машина и комплектацией предусмотрен датчик дождя, но я у моей ласточки не первый и лобовуха уже меняна. Датчик на стекле отсутствует, место для него замазано чёрной штукой.
Для меня вся беда лишь в том, что без датчика не работает прерывистый режим дворников. Меня не мало утомляет бряцанье сосископодобных бескаркасных щёток в постоянном режиме, в мелкоморосящую погоду. А дёргать в ручную вайперы лениво (я проффесионально занимаюсь автоматизацией и поэтому черезвычайно малоподвижен)))
Надо что бы прерывистый режим был.
Несколько слов в оправдание:
Конечно, первым делом я решил купить бу датчик и это вовсе не проблема, но оказалось что для его крепления к стеклу ещё нужна какая-то мегафиговина, которую днём с огнём не найдёшь.
Сделал заглушку-обманку. Теперь в положении дворников Авто, в соответствии с состоянем крутилки чувствительности датчика имеем следующие режимы:
-1 взмах 8 сек. пауза
-1 взмах 5 сек пауза
-2 взмаха 7 сек пауза
-2 взмаха 4 сек пауза
Сразу скажу, что в машине ничего разбирать, перекусывать, перепаивать и т.п. не надо. Единственное: разберём коробочку за зеркалом заднего вида салона, что бы добраться до разъёма датчика.
Немного теории.

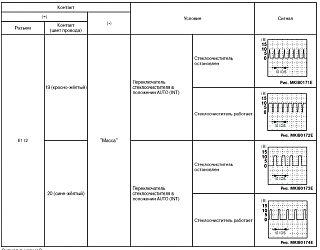

Откроем ECM на странице WW-28 и видим следующие картинки:
беглого взгляда достаточно, что бы понять как эта система работает.
Собираем устройство вот по такой схеме:
Прошиваем его купленным USBASP программатором за150р на Али вот этой прошивкой (файл bin/Release/prjTiny13.hex - и есть код, его надо шить), вот этой программой. Так же необходимо запрограммировать бит фьюзов CKDIV8 = 1 - это отключит внутренний делитель тактовой частоты. А если хотите изменить алгоритм или просто посмотреть как всё это работает внутри, то открываете проект вот этой программой.
Получается Вот так:
Втыкаем ЭТО в штатный разъём, прячем за зеркало, проверяем, собираем коробочку за зеркалом и всё.
Устройство определяет положение настройки чувствительности на переключателе и делает короткие вспышки светодиодом. Одна короткая вспышка - первое положение, две - второе и т.д. Если всё так, то приём данных от авто работает. Щётки должны отрабатывать вышеописанную схему.
Если ничего не работает, то пишем мне, вместе перенастроимся на нужный PWM.
Модель изначально собиралась и тестилась на плате Arduino nano за 142 рубля на китайском али, поэтому если Вы человек ленивый, то можете использовать вышеуказанную Ардуино, так как на ней не надо паять стабилизатор питания и интерфейс программирования(всё делается напрямую по USB)
Схема и Прошивка появиться здесь по запросу от первого же пользователя.
Только вот размер получиться больше и не гарантирую, что оно поместиться за зеркалом.
Всем Удачи в мелкоморосящую погоду
Усилиями коллеги PavelK этот прибор был проверен так же на дорестайловой машине и на хэтчбэке (т.е. на машине с задним дворником) - всё везде работает одинаково.
Датчик дождя в автомобиле отвечает за автоматическое включение стеклоочистителей при наличии осадков. В моделях, оснащенных стеклоподъемниками и/или люком с электроприводом, он дополнительно может подать команду на их закрытие. При выходе из строя сенсора возможны ложные срабатывания “дворников” и стеклоподъемников, либо отключение авторежима.
В этой статье расскажем, как узнать, есть ли датчик дождя в вашей машине и можно ли установить его самостоятельно при отсутствии, как проверить датчика дождя и устранить его неисправность.
Как работает датчик дождя
Принцип работы датчика дождя на автомобиле такой:
Принцип работы датчика дождя,
нажмите для увеличения
- Излучатель в импульсном режиме генерирует световые волны, проходящие сквозь лобовое стекло.
- Часть ИК-излучения отражается от точки преломления (стекла и воздуха) и попадает на сенсор, улавливающий эти лучи (фотодиод).
- Контроллер датчика настроен таким образом, что не реагирует на сигнал, отраженный от чистого стекла.
- Когда на стекло попадает инородное вещество (капли воды, грязь и т. д.) – коэффициент преломления границы сред и количество отражаемых ИК-лучей меняются.
- Фиксируя изменение сигнала датчика, контроллер активирует стеклоочистители, закрывает окна и люк, и т. д. В зависимости от величины отклонения сигнала от нормы, может регулироваться скорость движения щеток: чем сильнее намокание или загрязнение – тем быстрее работают дворники.
- Когда сигнал с ИК-сенсора возвращается к нормальной величине, контроллер отключает стеклоочистители.
В новых моделях датчик дождя зачастую объединяется с датчиком освещения. Достигается это путем добавления в блок сенсоров, регистрирующих видимое и ультрафиолетовое излучение.
Можно ли установить датчик дождя самостоятельно
Установка своими руками датчика дождя на Калину: видео
Бюджетные модели обычно оснащаются датчиком дождя лишь в люксовых комплектациях. Установить его можно за дополнительную плату в качестве опции, на СТО или самостоятельно. При установке штатного датчика может потребоваться не только подключение к электросети, но ещё и программная активация с помощью диагностического сканера.
Датчик дождя можно установить и на старые или бюджетные автомобили (ВАЗ, Киа, Хендэ), в которых эта функция вообще не предусмотрена. Для таких случаев подходят простые и недорогие датчики ДДА (Датчик Дождя Автомобильный, производство Тольятти), которые подключается вместо штатного реле стеклоочистителей или присоединяется к колодке рычага управления ими. Датчик активируется при включении прерывистого режима, регулируя скорость щеток в зависимости от интенсивности осадков.
Способ и схема подключения, а также тип совместимого датчика (ДДА-15, ДДА-25 и т. д.) напрямую зависит от конкретной модели автомобиля. К примеру, для Hyundai Creta, а также других моделей Hyundai и Kia, в которых управление работой стеклоочистителей организовано через отдельный провод, подойдёт датчик ДДА-70. Распиновка датчика дождя RS-22 для ВАЗ показана на иллюстрации ниже.
Распиновка датчика дождя RS-22 для ВАЗ,
нажмите для увеличения
Общий принцип установки подобного датчика к проводке автомобиля следующий:
- провод массы (в данном случае синий) соединяется с кузовом;
- провода подачи питания (красный) и выхода (желтый) подключаются в разрыв работы провода переключателя, управляющего реле стеклоочистителя;
- провод контроля (черный) соединяется с проводом, ответственным за работу прерывистого режима стеклоочистителя (обычно на нем 0 В при парковке щеток и +12 В при движении).
Если вы не можете самостоятельно разобраться в распиновке проводки, лучше довериться квалифицированному электрику, специализирующемуся на авто вашей марки.
Почему не работает датчик дождя
Сам сенсор датчика дождя является простым и надежным устройством. Его отказы и некорректная работа чаще всего связаны с лобовым стеклом или управляющей электроникой. Замена датчика может потребоваться только в случае физического повреждения или выхода из строя контроллера из-за перепада напряжения в бортсети.
Наиболее вероятные причины, по которым перестает работать датчик дождя, перечислены в таблице.
Поливать стекло кипятком или подвергать локальному нагреву для быстрого оттаивания нельзя! Перепады температур способны вызвать растрескивание слоев триплекса из-за неравномерного расширения.
Если датчик дождя самопроизвольно срабатывает на мойке – убедитесь, что зажигание автомобиля выключено, ключ извлечен из замка. Если проблема не устранена – следует искать проблемы с проводкой и/или электроникой.
Как проверить работоспособность датчика дождя
Проверка датчика дождя на работоспособность: видео
Перед тем, как проверить датчик дождя на автомобиле на работоспособность, нужно очистить лобовое стекло в зоне его расположения с помощью спиртового раствора или неагрессивного растворителя.
Средство удалит жирные пленки и другие химические загрязнения, которые могут быть незаметны и не смываться чистой водой. Также стоит проверить надежность крепления сенсора.
Для проверки датчика дождя потребуются мультиметр, диагностический сканер, пульверизатор с водой.
Как проверятся датчик дождя: инструкция
- Включение датчика. Включить зажигание, активировать автозапуск дворников подрулевым переключателем и побрызгать в зону сенсора на стекле водой. После этого стеклоочистители должны сработать.
На некоторых автомобилях (в частности, концерна VAG) автоматическое включение стеклоочистителей по сигналу датчика дождя возможно только после достижения определенной скорости (например, 16 км/ч)!
Проверить работу излучателя можно, направив на датчик снаружи камеру телефона. Цифровые матрицы, в отличие от человеческого глаза, видят часть ИК-диапазона, но не весь. Поэтому метод подходит лишь для сенсоров, излучающих на коротких волнах.
В современных авто бортовые системы управляются цифровыми сигналами, проверка датчика дождя мультиметром в большинстве случаев не даст результата. С его помощью можно проверить лишь сам факт наличия сигнала. Для проверки корректности работы нужно снимать осциллограмму сигнала и сверять ее с нормальными показателями, снятыми с заведомо исправного сенсора.
Как активировать датчик дождя
Если сенсор отключен на программном уровне, то для его активации потребуется диагностический сканер OBD-II и специальное ПО для вашего автомобиля. Для группы Fiat (Stellantis) это AlfaOBD, для VAG – ODIS или VAG-COM (VCDS), для BMW – BMWDiagnos и т. д. Также можно попробовать универсальные (мультимарочные) программы, как для ПК или ноутбука, так и смартфона или планшета (вроде ELMConfig, Car Scanner, Carista). Перед тем, как активировать датчик дождя, нужно:
Активация датчика дождя через программу VCDS,
нажмите для увеличения
После применения и сохранения настроек датчик должен успешно инициализироваться в системе и активироваться при соответствующем положении переключателя.
Как активировать датчик дождя и настроить закрытие стекол на VAG?
Функциональность некоторых неоригинальных сканеров и приложений для мобильных устройств может быть ограничена. Если не получается активировать датчик дождя ввиду отсутствия соответствующих параметров в меню настройки, стоит попробовать найти другой прибор или обратиться в специализирующуюся на обслуживании вашей марки СТО.
Как отключить датчик дождя
Иногда в процессе эксплуатации автомобиля возникает необходимость отключить датчик дождя. Сделать это можно одним из следующих способов:
Отключение датчика дождя через программу для смартфона CVTz50,
нажмите для увеличения
Для отключения нужно снять соответствующую галочку или передвинуть ползунок в неактивное положение, после чего сохранить и прописать в ЭБУ новые настройки. После отключения стеклоочистители работают по таймерному режиму.
Как настроить работу датчика дождя
Штатная настройка датчика дождя обычно осуществляется с помощью кольцевого переключателя, расположенного на подрулевом рычажке. Как правило, он имеет от 3 до 5–7 положений, задающих чувствительность сенсора и/или скорость работы щеток в зависимости от его показаний.
На многих моделях датчик дождя работает только в первом положении стеклоочистителей (одна позиция вверх), а при повышении позиции – дворники переходят в фиксированный режим работы вне зависимости от осадков. Это сделано как раз для того, чтобы можно было принудительно включить быструю очистку, если автоматической недостаточно.
На некоторых авто переключатель также поддерживает выбор режима работы в зависимости от вида осадков (дождь или снег). При выборе снега чувствительность обычно повышается, чтобы сенсор быстрее реагировал на капли от тающих снежинок. Однако такая опция присутствует не везде, кроме того, точная настройка чувствительности сенсора и скорости движения щеток обычно крайне затруднена.
Как откалибровать датчик дождя, чтобы срабатывал вовремя
Значения калибровок датчика дождя VAG в зависимости от стекла,
нажмите для увеличения
На ряде автомобилей (в частности, VAG) доступна программная калибровка датчика дождя. Она осуществляется с помощью сервисного ПО, как и включение/выключение сенсора. Функция может быть полезной, если штатный датчик дождя функционирует некорректно.
Калибровка производится путем коррекции чувствительности сенсора, исходя из свойств лобового стекла в настройках ЭБУ, поэтому чаще всего она применяется именно после замены стекла или датчика. Через VCDS или другое аналогичное ПО нужно выбрать меню настройки параметров датчика дождя, где и прописать в соответствующем поле нужный параметр. Его можно выбрать как среди готовых шаблонов, предложенных программой, так и методом подбора.
Иногда, как раз по причине того, что не была сделана калибровка, датчик после замены стекла плохо работает или не работает совсем.
Частые вопросы
Как узнать, есть ли в машине датчик дождя?
Признаками наличия датчика дождя в машине является наличие блока с окошком на лобовом стекле за креплением зеркала заднего вида и наличие режима авто на подрулевом рычаге управления работой стеклоочистителей.
Как должен работать датчик дождя?
Датчик дождя реагирует на изменение преломления ИК-лучей стеклом при попадании воды. Фотодиод регистрирует эти изменения и подает контроллеру сигнал на включение дворников. На современных авто чувствительность датчика обычно регулируется кольцом (шайбой) на переключателе, а скорость движения щеток зависит от количества попадающей в зону датчика воды: чем больше – тем быстрее.
Как проверить работоспособность ДД?
Для проверки датчика дождя следует, включив зажигание и активировав режим переключателем стеклоочистителя, в течение 5–10 секунд поливать стекло водой из пульверизатора. Если сенсор исправен, дворники будут срабатывать самостоятельно после каждого сбрызгивания. Чем быстрее и интенсивнее попадает вода на участок стекла где стоит датчик, тем быстрее должны двигаться щетки.
Современные автомобили комплектуются множеством датчиков, призванных повысить комфорт при управлении машиной. Одним из таких устройств является датчик дождя. Если раньше такой контроллер ставился только на дорогие иномарки, то сегодня им комплектуются даже отечественные авто. Что представляет собой датчик дождя, как работает устройство и какие неисправности могут с ним произойти — узнайте из этого материала.
Обзор системы
Универсальный контроллер для авто представляет собой оптико-электронный прибор, использующийся для автоматической активации щеток стелоочистителей. В зависимости от конструктивных особенностей авто, этот регулятор также может использоваться для закрытия стекол в дверях и люка. Благодаря устройству водителю не нужно поднимать стекла (если речь идет об электрических стеклоподъемниках), а также включать дворники, так как система сделает это самостоятельно.
Что касается места установки, то все зависит от конкретной машины. Но обычно девайс находится вертикально в салоне, на внутренней поверхности ветрового стекла. Он будет в зоне действия дворников или зеркала заднего вида. Для работы в посадочном месте не должно быть повреждений и дефектов лобового стекла.
Касательно устройства, контроллер дождя состоит из двух составляющих:
- Модуль (блок). Это устройство применяется для активации щеток стеклоочистителя в различных режимах, основываясь на состоянии стекла. Устройство определяет объем загрязнений (водой или снегом), в результате чего включает дворники от прерывистого режима до второй скорости. Если модуль фиксирует грязь, то он также включит и омыватель, чтобы тот подал воду на стекло для очистки.
Сам модуль монтируется также на стекле, внутри салона, в области действия дворников. Блок должен обдуваться печкой и не мешать обзору дороги водителем. - Также устройство включает в себя блок реле. С помощью этого модуля производится управление дворниками и системой омывания. Этот прибор надежно защищает систему от динамических изменений напряжения в электрических цепях автомобиля. Также он позволяет защитить проводку от воздействия индуктивных помех, чтобы механизм не срабатывал без надобности. Устройство монтируется в салоне, место монтажа определяется производителем.
Принцип работы
Вкратце о том, каков принцип действия контроллера:
Возможные неисправности и способы их устранения
С какими неисправностями предстоит столкнуться? Перед тем, как снять контроллер с лобового стекла и поменять, нужно точно определить, что проблема именно в нем.
Перечень возможных неисправностей приведен ниже:
Инструкция по установке устройства своим силами
Перед покупкой регулятора убедитесь в том, что устройство предназначено для работы в бортовой сети на 12 вольт.
Процедура установки и подключения на примере автомобиля ВАЗ представлена ниже:
- Для начала держатель контроллера необходимо приклеить к плоскости стекла. Саму поверхность стекла перед этим следует тщательно промыть и обезжирить, а также высушить. В противном случае фиксация держателя может быть ненадежной и устройство со временем отпадет.
- Затем нужно нанести специальный гель для регулятора на две рабочий зоны, имеющиеся на корпусе девайса. Этот гель используется для выравнивания коэффициентов преломления, он должен идти в комплекте.
- Сам контроллер после этого нужно зафиксировать на держателе, не прикладывая больших усилий. Фиксация осуществляется с помощью самореза. Варианты крепления могут быть разными.
- После фиксации удостоверьтесь в том, что в рабочих зонах между контроллером и поверхностью стекла отсутствуют завоздушенные пузырьки.
- Что касается непосредственно подключения, то оно производится с учетом схемы, также идущей в комплекте. Обычно проводку от контроллера следует подключать в подрулевому переключателю. Провод синего цвета — это заземление, он обычно подключается к кузову машины.
- Кабель красного цвета предназначен для подключения к контакту 1 на переключателе. При этом к переключателю подключен штатный желто-зеленый кабель, его надо отсоединить. Затем проводок желтого цвета подсоединяется к нему.
- Остается подсоединить черный провод. В нашем примере он подсоединяется к контакту под номером 53 на колодке переключателя. Если быть более точным, то его надо подключить к синему проводку.
Если вы решили заняться самостоятельным монтажом контроллера и не хотите допустить при этом ошибок, то рекомендуем посмотреть наглядное пособие по установке (ролик опубликован каналом AutoGlassPTZ — Максим Ершов).
В современных автомобилях используется множество различных видов контроллеров и датчиков. Такие устройства могут быть управляющими и исполнительными. Если по каким-то причинам контроллер выходит из строя, это может доставить неудобства в плане управления автомобилем. Что представляет собой датчик заднего хода и какие функции он выполняет — ответы на эти и другие вопросы представлены ниже.
Описание ДЗХ
Назначение
Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.
В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Конструкция и принцип действия
Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.
Что касается принципа действия, то он заключается в следующем:
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в задних фонарях, который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Признаки неисправности
Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:
- Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить.
Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети. - Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
- Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
- Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
- Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
- Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
- И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).
Проверка работоспособности
Для диагностики работоспособности устройства вам понадобится загнать авто на яму или эстакаду, чтобы получить доступ к ДЗХ. Процедура проверки осуществляется с помощью тестера — омметра. Как вариант, можно использовать мультиметр, только настроить его в режим измерения Ом.
Тестирование девайса осуществляется следующим образом:
- Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
- Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
- Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
- Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
- Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).
Инструкция по замене своими руками
Теперь подробнее о том, как выполняется замена.
Рассмотрим процедуру на примере автомобиля ВАЗ 2110:
- Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
- Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
- Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
- Отключите разъем питания от контроллера и выкрутите его из места установки.
- Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
- Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
- Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.
Подробнее о том, как своими руками заменить девайс и не допустить при этом ошибок, узнайте из ролика (автор — канал В гараже у Сандро).
