Что за датчик стоит на рулевой рейки форд фокус 2

Обновлено: 11.02.2025

4 года

Мини FAQ по теме.
ВАЖНО владельцам автомобилей с ремнём в приводе ГРМ.
Течь трубки приводит к серьёзным проблемам - Читаем от сюда и ниже.
Фотография штуцера, Фото штуцера и трубки (в сборе)
Жидкости для ГУРа
Красная - WSA-M2C195-A. Аналоги.
Зелёная - WSS-M2C204-A2

Финисы для заказа оригинальной жидкости.
Зеленая - 1384110 или 1781003 (1 литр),
Красная - 1590988 или 1776431 (1литр).

Продолжение (2022)

ГУР, ЭГУР, рулевое управление, рулевая рейка, жидкость ГУР, трубки рулевого

На отверстие можно забить, на этом насосе оно на "скорость" не влияет

Всех с наступающим.

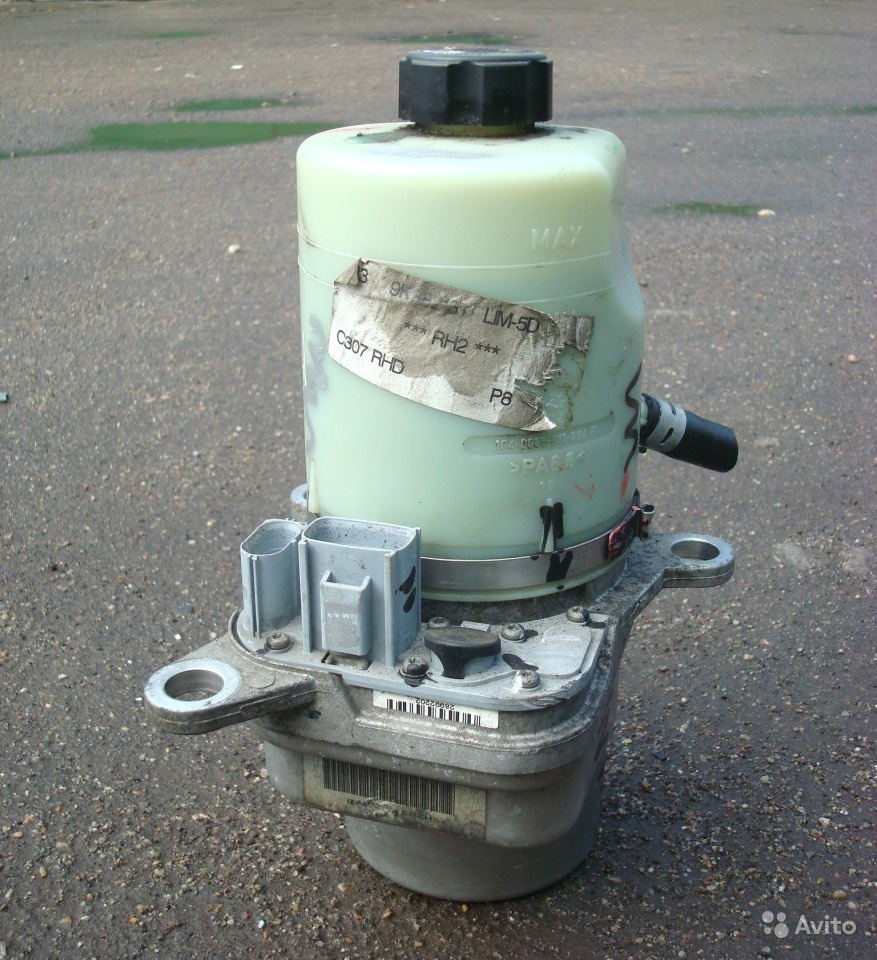

Купил фокуса не давно 2010г.в., у него стоит этот самый эгур. Сел завел руль крутится тяжело эгур не работает заглушил завел заработал. Приехал домой, заглушил завел не работает, сделал диагностику выдает ошибку С1956 - Датчик угла поворота руля, разрыв цепи, чуть позже появилась U1900 - ошибка приема сигнала по кан шине. Ошибки в блоке эгур. Стер ошибки закрыл открыл дверь, все работает.
Думаю датчик положения руля. Где он стоит на что похож, можно ли его проверить? Есть осциллограф и вольтметр.

Это обычный датчик Холла. Как его проверить, полно инструкций в сети.
Питание датчика - жёлто-фиолетовый провод.
Масса - коричнево-белый провод.
Сигнал с датчика - бело-фиолетовый провод.

1 янв аря 2017

electromexanik
Про датчик понял, проверю это просто. А что делать с ошибкой по связи кан шины? У всех у кого ошибка только по датчику эгур работает а у меня сейчас руль не свернуть. ЕСП нет. иными словами что смотреть проводку от эгура или сам эгур не выходит на связь?

Сегодня разбирался с электрогидрачем. Датчик поворота руля через диагностику видно всегда, даже если сам насос молчит. Датчик рабочий 100%. Отключил третью фишку где один провод + и два кан шина на приборку и насос падает в аварию и не включаетс, долго мучился пока не надавил на панель приборов, можно постучать по ней и все опять работает. Читал много про непропай разъема на приборке, или же это сигналка с турботаймером косячит?

electromexanik
Сегодня разобрал панель и пропаял все контакты добавив олова, пробегов больших еще не было, так по кварталу. Покатаюсь пару дней отпишусь. Также я думаю что приборка влияла на работу егр, при покупке разъем с него был снят, т.к он (егр) глючил по непонятным причинам.
По поводу сигналки вариант отпал, она хоть и с автозапуском но маловероятно что имеет связь с кан шиной.
Спасибо за помощь

Поменял в эгуре подшипники, проверил схему всё работает как надо ( выбор режимов спорт, комфорт, стандарт).
Поменял жижу на новую, при первом запуске была тишина но спустя минуту опять появился этот писк, а при повороте рулем писк усиливается.
Хотя руль крутится нормально.
Может подшипники глубоко осадил?? ( ставил 6000 skf) . Установил оба закрытых.
Этот писк, свист все мозги вынес(((
Так же заметил моргание ближнего света при повероте руляна холостых. Хотя до замены подшипников тоже происходило мерцание??
Решил протестить гену, включил все нагрузки кроме кондея, вышло 13.6v но при наэатии на стоп сигнал напруга упала жо 12.6v .
Заметил вот что при повороте рулем на месте напруга скачет с 14.1 до 13.6 это нормально.

Выручайте куда копать??

fanat81

цитата:

при повороте рулем писк усиливается.

нагрузка

цитата:

Этот писк

этот писк у всех, тока у кого то сильнее, у кого то слабее (если конечно я правильно понял про какой звук речь идет).

цитата:

Так же заметил моргание ближнего света при повероте руляна холостых.

это норма! появляется нагрузка и ЭГУР забирает мощность.

3 янв аря 2017

Sholoiko
Да всё правильно понял, про писк.

Раньше такого не было!! При переборке эгура открытый подшипник был в не очень хорошем состоянии, чуток гудел и закусывал при кручении в руках(((

Может присадку какую влить, т.к вроде по ощущениям когда вытащил насос из бочка и покрутил руками показалось тяжеловато.
Кстати подшипники оставил оба закрытые как в отчете выше.
Сейчас этот писк слышно отчётлевее чем работу самого мотора.
Может дело и вправду в генадии, под устал за 210 тык??

Sholoiko
Спасибо, чуток успокоил
Ошибок в приборке нет! В рсм пока не смотрел, но обязательно гляну и отпишусь.

А я уж всю голову сломал Заехал в тазомагаз спросил присадку в эгур, предложили супратек для гура. Как то сыкотно лить он же для гур .

4 янв аря 2017

цитата:

автомобилях до 2000 года

фокус 2 точно не подойдет! - взято с оф.сайта. так что правильно сделали что не купили

Sholoiko
Пообщался с знакомыми мастерами, предположили что гул может идти из- за разбитых подушек крепления насоса.
Может и вправду жужжание движка передается по металлу и усиливается.

Кстати заметил что при выключении зажигания и остановке насоса эгур звук вой передаётся на кузов.

denchik51
Подшипники новые поставил и жижу тоже оригинал залил, толку ноль(((
А вот сам насос перебрать это идея хорошая, но тока чему там ломаться.

Может кто насос перебирал отзовитесь.

FF2 1.8, 2006 г.в.Вчера на ровном месте руль стал тугой. Доехал до дома, снял фару, бачок пустой. Было поллитра зеленой жидкости ГУР, залил, отъездил день - бачок опять сухой. Рейке хана? Откуда может так течь?

5 янв аря 2017

denchik51
Ну раз насос не восстановить так его надо реанимировать
Присадку может какую влить.
Ни чё не пробовал.

Или зафтулить валы шестерней, если токарь рукастый есть.

Всем привет.
Увидел сломанный крайний правый (около подкрылка) разъем на ЭГУР.
3 пина.
Кто нибудь знает парт? либо заменитель

6 янв аря 2017

Здравствуйте! Авто ФФ2 1,8 с ЭГУРом. Пару дней назад температура отпускалась до -40 ночью и держалась -30 днём. После 1,5 суток простоя завести машину удалось только буксировкой. Двигатель прогрелся довольно быстро, но вот руль стоял колом. Часа через 1,5 ситуация не изменилась и я начал раскачивать понемногу руль из стороны в сторону - не помогло. Когда сдался чуть назад увидел лужу "зелёнки" на снегу. На рейке сверху и на защите были следы масла. Решил долить масла, а в магазине, как на зло, оказалось самое дорогое - кастрол. Залил почти литр, подождал немного и решил понемногу поворачивать. Руль стал хорошо поворачиваться и вдруг со звуком "вшик" руль встал колом и из под левого колеса потекло 1,5 тысячи рублей! Т.к. надо было срочно ехать, то я отключил мотор ЭГУРа скинув клемму и доехал до дома около 100 км. Пока на улице температура не поднимается выше -30 остаётся только гадать, что там полетело. Возник вопрос, что там могло так стравить масло? шланг или в рейке сальники выбило? Есть предположения? Если шланг, то какие шланги идут для ЭГУРа? В каталоге нашёл только для ГУРа или они одинаковые?

Что это такое и зачем он нужен

Датчик положения руля (steering angle sensor) – это элемент электроусилителя рулевого колеса. Он находится под рулём или на валу колонки. На некоторых моделях его находят под капотом на рулевой рейке, например на Ford Focus 2 поколения. В зависимости от вида, есть различие в конструкции и принципе работы.

Он отвечает за корректность работы электроусилителя. С датчика поворота руля считывается такая информация:

Кроме этого, его данными пользуются:

Блоки ESP (на разных автомобилях система курсовой устойчивости называется по-разному).
Помощник удержания в полосе.
Адаптивный круиз-контроль.
Система головного освещения.

Кроме того, адаптивная подвеска пользуется его услугами, и другие системы современного автомобиля. Как видите, датчик угла – важный элемент всей в машине.

Какие виды существуют и как они работают

Их можно разделить на три вида:

Магниторезистивные;
Оптические – считывают положение руля при помощи света;
Потенциометрические – следят за изменением напряжения на специальной дорожке при повороте рулевого колеса.

Магниторезистивные датчики

Самые современные из представленных датчиков. Они более надежные, но чтобы купить их, нужно потратить больше денег, чем на другие виды. Принцип работы основан на движении магнитов, закрепленных на валу шестеренок. Они, в свою очередь, приводятся в движение от главной шестерни, размещенной на валу рулевой колонки или руля.

Между шестеренками расположены магниторезистивные датчики. Они считывают положение магнитов, их скорость движения и угол поворота.

Достоинства:

Надежность;
Точность измерений;
Простота конструкции.

Недостатки:

Из минусов можно отметить только их цену. Она выше, в сравнение с другими видами. Несмотря на это, этот тип самый распространенный в современных автомобилях. Но чаще встречается в машинах премиального класса.

Оптические датчики положения рулевого колеса

Принцип их работы основан на оптических эффектах – свет горит или нет. Поэтому, в их конструкции используются светодиоды и фотоэлементы. Они улавливают свет от диодов.

На валу руля расположены кодирующие диски. На внешней их стороне находятся фоточувствительный элемент, источник света расположен внутри. В диске, а их бывает несколько, есть отверстия.

Свет от диодов, при вращении рулевого колеса, неравномерно попадает на фоторезистор. Импульс от него поступает на плату, которая формирует сигнал в блок управления электроусилителем. Так определяется угол положения руля и направление поворота.

Недостатки:

Этот датчик угла руля не может уловить скорость вращения рулевого колеса. Поэтому, он менее эффективный. Его сигнал не может использоваться в некоторых современных электронных помощниках водителя.

Потенциометрические

Это один из старых типов. Принцип его работы основан на изменении сопротивления электропроводящей пластины. Чем выше сопротивление, тем ниже напряжение на выводе. Эти показания считывает ЭБУ и дает команды моторчику ЭУР.

Это один большой переменный резистор. Потенциометры расположены под 90 градусов между собой и касаются токопроводящей пластины.

Когда крутиться руль, изменяется сопротивление между этими датчиками. Принцип работы, как у переменного резистора. Больше накрутил – увеличил сопротивление, а значит, уменьшил напряжение на выводе.

Достоинства:

Простота конструкции и дешевизна.
Устойчивость к электромагнитным помехам в сети автомобиля.
Его проще калибровать.

Недостатки:

Токопроводящая дорожка изнашивается. Да все подвижные элементы этого датчика положения руля со временем протираются. Это приводит к некорректным показаниям. Что напрямую влияет на точность срабатывания электродвигателя электроусилителя.

Почему он выходит из строя

Здесь всё просто – любое механическое устройство подвержено износу. Так и датчик угла положения руля тоже ломается по этой причине. В зависимости от типа, срок эксплуатации сильно отличается.

Перетираются шлейфы, провода. Могут окислиться пины контактных колодок. Реже выходят из строя магниторезистивные элементы. Но быстрее сотрутся пластиковые шестеренки внутри датчика положения рулевого колеса.

Кроме этого, если до него доберётся влага, то встречайте ржавчину на его элементах. Она не проводит ток, а значит, он выйдет из строя. Особенно это касается датчиков угла, расположенных на рулевой рейке.

Признаки неисправности

Кстати сказать, это могут быть признаками неисправности электроусилителя, а не только его датчика угла.

Как проверить

Проверка проводиться при помощи автомобильного сканера. Это можно сделать самостоятельно или отвезти машину на сервис. Там специалисты точно проведут диагностику системы рулевого управления, и определяться с неисправностями.

Дело в том, что ошибка по сканеру может висеть не только из-за неисправности самого датчика поворота руля, но и из-за других поломок смежных систем, которые завязаны на нём.

Визуальный способ проверки

Осматриваем внешнее состояние:

Повреждение корпуса и пыльников (если они есть).
Смотрим состояние внутренних элементов. Для этого его придется разобрать.
Состояние контактов и колодок. Окисленные пины нужно очистить и обработать.
Проверяем, как себя чувствуют соединительные шлейфы и провода. Нет ли на них обрыва. Часто обрывают шлейф при калибровке датчика угла поворота руля.

Электрический способ

Проверяют, меняется ли сопротивление при вращении потенциометров. Не уходит ли оно в бесконечность, то есть обрыв в цепи.

Современные датчики угла имеют три провода на выходе: плюс, минус и сигнал. Смотрят, формируется ли сигнал на сигнальном проводе при вращении реперного диска.

3 года

Самостоятельно подтягиваем рейку на ФФ2

Типичные симптомы: стуки в районе рулевого вала на неровностях при прохождении правых поворотов

Снимаем левое переднее колесо для доступа к пластиковой зеленой заглушке (стопору) регулировочного болта - её надо отковырнуть чем-то вроде достаточно длинной шлицевой отвертки.

Лезем под машину, взяв с собой ключ на 17 и фонарик (если там темно).

Взяв ключ в правую руку и фонарик в левую, засовываем правую в проём между днищем и подрамником и смотрим через этот же проём на регулировочный болт, подсвечивая его фонариком с левой руки.

Крутим болт по часовой стрелке (затягиваем) до появления легкого сопротивления, после чего ослабляем чуть обратно. Заводим двигатель, вращаем руль от края до края - он не должен стать тяжелее ни при каких углах поворота. Если стал, значит перетянули и надо немного ослабить.

Ставим снятое колесо на место. Все готово.

Заглушку на своё место кто-то ставит (на герметик или на клей, потому как крепление у неё одноразовое), кто-то не ставит. Толку от нее мало, поскольку сам по себе болт, как правило, не откручивается, а от грязи он защищён подрамником.

Вид со стороны переднего левого колеса на регулировочный болт (пыльник на фото - пыльник левой рулевой тяги). Слева - болт с заглушкой, справа - без нее:

Регулировочный болт со снятой заглушкой на демонтированной рейке (на этом фото случай, когда половина заглушки отломилась, а половина осталась):

Электроусилитель руля предназначен для облегчения водительской жизни. Он помогает вращать руль на парковке, не прикладывая больших усилий, в современных автомобилях предотвращает ДТП и облегчает управление автомобилем. Он надежнее и лучше гидроусилителя, но все же он ломается, хотя и реже. Разберем основные неисправности в работе электроусилителя и как они проявляются, чтобы быть готовым к затратам на ремонт.

Признаки неисправности ЭУР

Самый явный – загорание контрольной лампы на щитке приборной панели. Это рулевое колесо с восклицательным знаком. Этот значок может быть двух цветов – желтого и красного цвета. В первом случае, можно управлять автомобилем, но стоит вытащить предохранитель электроусилителя руля, чтобы его обесточить полностью. Во втором случае – ехать не рекомендуется, механизм усилителя может заблокировать руль или вы потеряете полностью контроль над рулем.

Перегорание предохранителя. Это явный признак серьезной неисправности в электроусилителе. Причиной может быть проблемы в электрической части – окисленные контакты, повреждение проводки, короткое замыкание. Поломки в механической части ЭУР тоже могут привести к перегоранию плавкого предохранителя – подклинивание редуктора или разрушения в рулевой рейки. Это приводит к повышенной нагрузке на электродвигатель усилителя, а как следствие – большой ток протекает через предохранитель.

Повышенные обороты мотора автомобиля на холостом ходу могут служить косвенным признаком поломки электрического усилителя руля.

Где искать причину

Проблемы электрического свойства могут наблюдаться из-за окисленных контактов разъемов. Попадание влаги и грязи ухудшают токопроводимость контактов, а как следствие – ошибки в работе ЭУР.

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

Один короткий – система исправная;
Два – Нет сигналов от датчика оборотов двигателя;
Три – Неисправен датчик момента;
Четыре – Поломка электродвигателя;
Пять – Нет сигнала от датчика положение рулевого вала;
Шесть – Неисправен датчик положения ротора;
Семь – Низкое напряжение бортовой сети;
Восемь – Блок управления ЭУР;
Девять – Датчик скорости автомобиля.

На практике этот метод не всегда может показывать реальные поломки. В этом методе блок управления проверяет сам себя, а его проверять нужно под нагрузкой. Были случаи, когда он выдавал ложные ошибки, а неисправность скрывалась в ЭБУ электроусилителя.

4 года

Финисы для заказа оригинальной жидкости.
Зеленая - 1384110 или 1781003 (1 литр),
Красная - 1590988 или 1776431 (1литр).

Продолжение (2022)

ГУР, ЭГУР, рулевое управление, рулевая рейка, жидкость ГУР, трубки рулевого

19 нояб ря 2015

SizYr
Проблема точно не в ЭГУР с двумя датчиками. На бывшем фф2 10 года, тоже был эгур с двумя фишками, но спящий режим был. Да и у друга такая же картина.

Доброго времени суток, собратья!

Почитал тему, но не совсем понял следующее: есть полная замена и пишут, что надо 2 литра, а есть обычная / простая (или как ещё она называется ) замена и надо 1 литр. Так вот чем отличаются эти замены?
Везде где не узнавал (сервисы) - везде говорят привози 1 литр - типа будет достаточно.
Почему задался таким вопросом: машина 2008 года выпуска (Ford Focus restyle), пробег 62 000, 1.6, АКПП и жидкость ГУР ни разу не менялась По цвету вроде зелёная сейчас залита - точно не сказать

Всем большое спасибо за помощь и ответы!

При езде стала часто вылетать на табло "неисправность усилителя руля" и при вращении баранки подсветка в панели да и прочая мерцает.. можно ли грешить на недостаточную работу гениратора?

20 нояб ря 2015

Цитата от ejik78! Спасибо что разъяснил!

цитата:

Привет !
Смотри , что получается
если у тебя ЭГУР с двумя фишками
он работает по принципу обычного гидроусилителя т.е. постоянно
мозгам ЭГУРа неизвестно вращается у тебя руль или нет , ему эта информация не поступает
поэтому функцию и не включить , она не заложена конструктивна .
Забыл написать
В твоем случае датчик угла поворота нужен для работы системы ESP.

SizYr
А я не соглашусь. Как я выше написал, на бывшем фокусе с двигателем 1.8 2010 года был ЭГУР с двумя фишками и с датчиком на рейке, спящий режим работал. У друга тоже 1.8 2010 года, ЭГУР с двумя фишками, но БЕЗ датчика на рейке, но с ESP-тоже работает. У меня сейчас фф2 2.0 2008 года, с тремя фишками и с датчиком на руле, но почему то не включается спящий режим.

SerfRider
привет,дружище.почитал комментарии и пишу тебе.подскажи,пожалуйста,если сталкивался.закусывает руль посередине и влево и вправо.стало холоднее,ещё сильней кусает.по городу ездишь-почти не закусывает,на скорости в поворот боишься заходить-закусывает сильно.почитал,вроде говорят насос гур.если так,то дальнейшие действия?если знаешь,отпишись.заранее благодарен.

23 нояб ря 2015

И вновь доброго времени суток, собратья!

Залез я значит всё-таки под капот посмотреть какого цвета жидкость ГУР у меня залита и расстроился - красная
Так вот вопрос теперь в следующем: если я, а точнее мастер в сервисе, будет менять мне жидкость ГУР, а менять мне будут конечно же только 1 литр, так как места где меняют полностью (2 литра) с промывкой / прокачкой я так и не нашёл, то можно ли мне для этих целей (замена 1 литра) купить зелёную жидкость ГУР? Или так делать нельзя, так как без промывки / прокачки всё равно что-то от красной жидкости останется в системе? В общем полностью запутался я

На всякий случай: машина - Ford Focus 2, restyle, испанец, 2008 год, 1.6, АКПП, пробег 62 000.

Всем большое спасибо за помощь и советы!

23 нояб ря 2015

serg1983
я не выкачивая старую, а методом замещения жидкости прокачал систему 1,5литрами жидкости, пока не потекла чистая

serg1983
Спасибо большое за ответ! То есть правильно ли я понимаю, что у меня два варианта действий :
1. Купить 1 литр красной и просто сделать простую / обычную замену без прокачивания / промывания.
2. Купить 2 литра зелёной и поменять с замещением красной на зелёную (это, как я понимаю, НЕ тоже самое, что промывка / прокачивание).

Excalibur
Я делал так:
Слил с бачка шприцом всю жижу, отсоединил обратный шланг и сунул его в емкость! отверстие в бачкее от обратного шланга заглушил, и залил полный бачок жидкости. Поддамкратил 1 колесо (чтоб легче крутить руль) И не заводя машину , начал крутить руль до упора влево потом центрв и доупора вправо. Главное в этом процессе не упустить уровень жидкости в бачке чтоб система не глатнула воздуха . Затем когда увидел что с обратного шланга пошла чистая жижа( у меня зеленая). опять слил жидкость с бачка, одел обратно шланг на бачок, залил жижу по уровню и покрутил еще рулем.
Если будете прокачивать таким способом то лить можно только красную.
Лучше оставте красную жижу как говорят ее надо менять 1 раз в 3 года, а зеленую раз в 2 года! да и даже если вы полностью сольете красную и начнете заливать зеленую, то в системе полюбому останится некоторое количество красной жижи. Тут нужна будет промывка системы скорее всего!
