Еще один отчет, который решил сделать после того как не нашел ничего подобного (может плохо искал) Появился скрежет пассажирского стеклоподъемника, он мне знаком по пассату, там я поменял и левый и правый тросики.
Начав изучать вопрос в Audi, понял, что все меняют механизм целиком, ставят новые аналоги.
8E0 837 462 номер правого переднего механизма.
Какие варианты есть:
По ремонту: ставить самому — 0$ или отдать в сервис(где тросик не меняют, только механизм в сборе) это примерно 25$. Благодаря моей любви к эксплуатации авто и свеже построенному гаражу я могу тут чуть чуть сэкономить и получить удовольствие на 4 часа примерно, не без мата, но куда без этого.
По запчастям
1. Оригинал новый, не было даже в наличии нигде
2. Аналоги, в среднем за что то из знакомых аналогов +- 50-70 $
3. БУ оригинал, 25$ — самый приоритетный вариант был
4. Тросик отдельно и направляшки. Везде писали, что тросик менять не получится, мол все собьется, как выставлено было. Но на конторе, у которой я почти 3 года назад брал тросик на Passa B5 есть и тросики под A4 B6/B7. И цена тросика, катушки и направляшек 11$, то есть самый выгодный вариант. И вариант проверенный, 3 года для no name фирмы тросика, который я пользую ооочень часто. Я не знаю, можно ли выкладывать здесь ссылки на сайт или это как реклама воспримется, в любом случае, если кого заинтересует, напишите, я вам скажу где в Минске можно купить. Надеюсь, что ссылки на видео можно выкладывать здесь.
В общем, решился я и взял тросик. Главной причиной было то, что я нашел на YouTube два видео, с помощью которых справится любой, может чуть чуть повозится надо будет.
Я знаю, что таким образом это не полноценный отчет, но так проще. Я просто оставлю здесь эти источники. Первый о том, как разбирать карту, снимать механизм. Подробно описано каким инструментом, как снимаются фишки, какие там болтики, момент затяжки — вообще обожаю их видео, без лишних слов.

ВАЖНЫЙ МОМЕНТ 2
Старайтесь все болты выставлять по старым следам. В противном случае, дверь будет тяжело закрываться, не так как по заводу) Еще один помощник, по которому можно проверить так ли вы выставили рамку — уплотнитель, сравните с другими дверями, он должен равномерно по всей рамке прилегать к хрому вверху.
И второй источник — о конкретно замене тросика стеклоподъемника. Там 3 тросика, короткий, средний и длинный. Все по по большому счету просто, но главное сфоткайте еще со старым тросиком где какой из них на каком ролике находится, по видео можно напутать. И когда будете катушку переворачивать по часовой стрелке (уже в конце) хорошенько стягивайте два тросика, иначе вы не перекрутите катушку и не посадите на место.
Источник:

Настигла меня небольшая неприятность - приказал долго жить стеклоподъемник передней двери Audi A6 4B C5. До того, как стекло перестало опускаться и подниматься, что то внутри двери издало несильный треск.

Делать нечего, нужно было разбирать дверь и чинить стеклоподъемник: либо менять весь механизм целиком, либо заменить лишь тросик.

1. Принцип работы стеклоподъемника передней двери

Итак, как же устроен передний стеклоподъемник Audi A6 4B C5? Две колодки ездят по двум вертикальным рельсам, которые расположены ближе к краям двери. К колодкам с одной стороны крепится тросик, а с другой через специальный переходник - стекло. Длина тросика 3-3,5 метра, он цельный и в двери расположен в форме восьмерки.

На тросике есть два крепления для колодок и на каждом из его концов также имеются 2 фиксатора, которые держат тросик во вращающейся шайбе.

Когда шайба вращается, то это приводит к тому, что один из концов тросика наматывается на нее и тогда, колодки соединенные с тросиком начинают синхронно двигаться по вертикальным рельсам. Что в свою очередь, в зависимости от того в какую сторону вращается шайба, приводит к подъему или опусканию стекла.

2. Материалы и инструменты необходимые для замены тросика

1. Металлический трос длинной 4,5 метра (уже с запасом) и диаметром 1,5 мм;

2. 2 алюминиевых зажима на 1 мм и 4 зажима на 2 мм;

3. Бокорезы;

4. Одна длинная крестовая отвертка и парочка шлицевых;

5. Шило или одна тонкая крестовая отвертка;

6. Напильник;

7. Маркер, чтобы делать отметки на металле;

8. Литол.

3. Разборка передней двери Audi A6 4B C5

1. Берем и по краям обшивки двери выворачиваем парочку саморезов;

2. С помощью тонкой отвертки или шила, снимаем кнопки стеклоподъемника. Для этого, вставив тонкую отвертку в дырку снизу, отжимаем зажим на панели кнопок;

3. Отключаем провода, а также ручку двери и демонтируем карту двери;

4. Положение болтов и клиньев рамы стекла, отмечаем с помощью маркера;

5. Теперь, берем и отсоединяем проводку от рамы стекла и зеркала;

6. Откручиваем моторчик стеклоподъемника и демонтируем его;

7. У рамы стекла откручиваем болты, после чего снимаем раму и располагаем ее на столе;


4. Замена тросика стеклоподъемника передней двери

1. Осматриваем механизм и запоминаем положение тросика в нем, а также расположение рубашек и всего остального;

2. Откручиваем один маленький болт с ближней к двери стороны и демонтируем кожух шайбы;

3. Теперь, берем и снимаем тросик. Вращательным движением вокруг рельсы демонтируем колодки;

4. Тросик освобождаем от всего, что на нем стоит. Шайбу и ее кожух, а также рубашки - чистим;

5. Берем новый тросик и оставив с каждого края приблизительно по 1,5 метра, ставим по центру фиксаторы для колодок (можно использовать зажим на 2 мм). Обязательно между фиксаторами ставим рубашку тросика. Расстояние между колодками нужно выверять очень точно, иначе при сборке стекло в раме будет стоять косо;


5. Натяжка тросика стеклоподъемника

Чтобы натянуть тросик стеклоподъемника, нужно со стороны корпуса шайбы снять пружины с рубашек и всунуть рубашки до упора в корпус. Затем, фиксируем с помощью моторчика стеклоподъемника положение шайбы, натягиваем тросик и только потом режем его. Я к примеру снял тросик еще и с одного ближнего к зеркалу ролика, но таким образом можно обрезать больше, чем требуется.

Следующим шагом, фиксатор устанавливается на тросик и можно собирать механизм. Если тросик в процессе был снят с ролика, то обратно его можно поставить используя две шлицевые отвертки.

После сборки механизма, пружины (которые подходят к корпусу шайбы) должны быть полностью сжаты, а сам тросик иметь предельное натяжение и походить на струну.

Установив на прежнее место весь механизм, а также моторчик и кнопки, можно пару раз опустить и поднять стекло для проверки. Одна из пружин должна быть сжатой, а вторая быть в легком расслабленном состоянии.

6. Фиксаторы для тросика стеклоподъемника

Фото слева - это фиксатор для крепления к шайбе на концах тросика, а фото справа - фиксатор по центру тросика для фиксации колодок. Выглядит как обычный цилиндрик, а черный цвет - это всего лишь герметик из силикона.

Лично я, в процессе замены тросика, использовал зажимы на 1 и 2 мм, которые мне удалось приобрести в том же самом магазине, что и трос.

Однако, выяснилось, что зажима на 1 мм со стороны шайбы мало, т.к. появляется вероятность его вылета из шайбы. Чтобы этого избежать, пришлось обточить зажим на 1 мм напильником и на него посадить еще один зажим на 2 мм.

Также, вместо зажима на 2 мм, вполне можно использовать клемму для электропроводки, т.к. самая маленькая на 3 ампера подходит очень хорошо и ее нужно будет лишь слегка подточить, чтобы она вошла в колодку.

Быстрое? оформление и отправление заказа, полная и точная информация о заказе.

Осипов Алексей

сразу-же перезвонили ,уточнили заказ.Заказ пришёл раньше срока.

Молодцы. Оперативно работаете. И самое главное цены приемлемые .так держать!!

Достоинства: Хорошая скорость обработки заказов.Приятное общение у сотрудников.
Недостатки: нет.

Я очень доволен работой магазина, всё без обмана и быстрая доставка. Так держать!

Магазин безусловно рекомендую. Очень быстро и чётко. Другим интенет-магазинам получится бы.

сухоловский виталий

Достоинства: Все понравилось
Недостатки: нет
Комментарий: Заказ пришол вовремя все устраивает спасибо вам.

Заказал в воскресенье, отзвонились через 10 секунд. Отправили в понедельник. Молниеносные товарищи! Молодцы!

Достоинства: отличный магазин
Недостатки: нет
Комментарий: быстро,дешевле чем в других магазинах,качественно.

Королев Александр

Очень отзывчивые продавцы, после оформления сразу же перезвонили и обговорили заказ, на следующий день выслали.

Сулин Владимир

Отличный магазин,четко приняли заказ,быстро отправили,получил раньше чем ожидал.Товар соответствует заказу. Молодцы!

Достоинства: Все супер, быстро и качественно.
Недостатки: Нет
Комментарий: Спасибо, молодцы все качественно и быстро.

Бобровский Игорь

Достоинства: удобно, быстро, без проблем
Недостатки: нет
Комментарий: Работают оперативно, отправляют быстро. Спасибо!

Достоинства: Быстрая реакция на заказ, вежливая тех поддержка,оперативная помощь в возникших вопросах
Недостатки: Не выявлено

В целом только положительные впечатления. Рекомендую этот магазин. Цены могут оказаться даже дешевле, чем в розничных магазинах.

арбузов валерий

Отличный магазин, быстро приняли и обработали заказ. Качественно вели посылку до пункта назначения. Успехов вам ребята. Всех благ.

Достоинства: Быстрая доставка, качество
Недостатки: Нет недостатков
Комментарий: Отправили быстро, ЭСП шикарны в установке и эксплуатации

gilmanov sergey

Понравилось оперативность, отлата при получении товара, широкий выбор с доставкой товара, ну и конечно качество самого тавра не высоте.

Читайте в блоге

Vigilant: Распаковка универсальных электростеклоподъемники ACM-002

ГРАНАТ: Стеклоподъемники в передние двери ВАЗ-2110 и LADA Priora. Распаковка

Видеоотчет о замене левого переднего стеклоподъемника на Mitsubishi Outlander I

Отчет по замене тросика стеклоподъемника

В общем случилась неприятность, что-то в передней двери треснуло и стекло отказалось подниматься и опускаться. Быстрая дефектовка выявила обрыв тросика. Надо чинить. Вариантов 2: покупать новый механизм, менять тросик.

Новый механизм стоит порядка 5,5тр за оригинал и от 1,5тр за заменители. Отклики разные. Бюджет для замены тросика порядка 300 рублей. Я решил менять тросик.

Как работает передний стеклоподъемник.

Ближе к краям двери расположены 2 рельсы. По ним ездят две колодки (по одной на каждую рельсу), к которым крепится с одной стороны стекло (через спец. переходник), а с другой стороны тросик. Тросик цельный, расположен в двери восьмеркой, и имеет длину 3-3,5 метра. На тросике расположены 2 неподвижных крепления для колодок, на каждом конце тросика так же расположены два фиксатора, удерживающие его в вращающейся шайбе. Вращение шайбы вызывает наматывание на нее одного из концов тросика и сопровождается синхронным смещением колодок по рельсам. В результате стекло поднимается или опускается в зависимости от направления вращения шайбы.

Что нужно для замены тросика.

• Металлический трос диаметром 1,5 миллиметра длинной 4,5 метра (это с запасом).
• Алюминивые зажимы 1мм - 2 шт и 2мм - 4 штуки, возможно можно заменить клемами для сращивания бытовой электропроводки
• Бокорезы
• Пара длинных отверток шлицом и одна крестом
• Одна отвертка крестом с тонким стержнем или шило
• Литол
• Маркер или карандаш для нанесения отметок на металл
• Напильник

Разборка двери

1. Выкручиваем пару саморезов по краям обшивки
2. Снимаем кнопки стеклоподъемника: в дырку снизу вонзаем тонкую отвертку в дырку снизу и отжимаем зажим на панели кнопок
3. Снимаем карту двери, отключив провода и тягу ручки двери
4. Маркером или еще как-то отмечаем положение болтов и клиньев рамы стекла
5. Отключаем проводку от рамы стекла и зеркала
6. Выкручиваем мотор стеклоподъемника и снимаем его
7. Выкручиваем болты рамы стекла, снимаем раму и кладем ее на стол
8. Выкручиваем два самореза крестовой отверткой из колодок на рамах стеклоподъемников, вытаскиваем стекло.

Замена тросика

1. Запоминаем как лежал тросик, расположение рубашек и всей фигни
2. Снимаем кожух шайбы, крепится он одним маленьким болтом со стороны ближней к двери.
3. Снимаем тросик. Колодки снимаются вращательным движением вокруг рельсы.


После этого наблюдаем хреново натянутый тросик, опыты с собранной дверью (в смысле на машине с установленным моторчиком) показывают, что стекло в верхнем положении может быть отжато вниз. Эпик фэил Что бы этого не было надо было хорошо натянуть трос.

Как натянуть трос

Натягивать трос необходимо во время выполнения пункта 11. Для этого необходимо снять пружины с рубашек со стороны корпуса шайбы. Рубашки при этом всовываются в корпус до упора. Далее необходимо зафиксировать положение шайбы с помощью моторчика стеклоподъемника, например, натянуть трос и только после этого его обрезать. Я при этом дополнительно снимал тросик с одного из роликов (ближайшего к зеркалу), но тут уже можно обрезать лишку Далее на тросик ставится фиксатор и механизм собирается. Если тросик снимался с ролика, то на место он может быть установлен с помощью двух шлицевых отверток. В только что собранном состоянии пружины подходящие к корпусу шайбы должны быть в полностью сжатом состоянии а тросик должен быть натянут как струна. После установки на место (включая мотор и кнопки) и пары проходов стекла вверх-вниз, одна пружинка остается сжатой, а вторая слегка расслабленой - так и должно быть

Какие ставить фиксаторы

Оригинально используются следующие фиксаторы:
На концах тросика, для крепления к шайбе

По середине тросика для фиксации колодок (обычный цилиндрик, черное это скорей всего силиконовый герметик):

Взамен них я использовал обычные зажимы на 1 и 2 мм, купленные в том же магазине что и трос:

Однако как показала практика со стороны шайбы зажима на 1мм мало, он может вылететь из шайбы. По этому я сначала надел зажим на 1мм, а на него зажим на 2 мм, обработав первый предварительно напильником.

Есть вариант использовать вместо зажима на 2мм клему для бытовой электропроводки (спасибо клубню за идею, но не помню кто ее подал). Говорят хорошо подходят самые маленькие, на 3 ампера. Возможно ее придется обточить чтобы она влезла в колодку, но зато вы можете не так серьезно относится к пункту 4 и отрегулировать полоение колодок по месту

Вот об них речь:

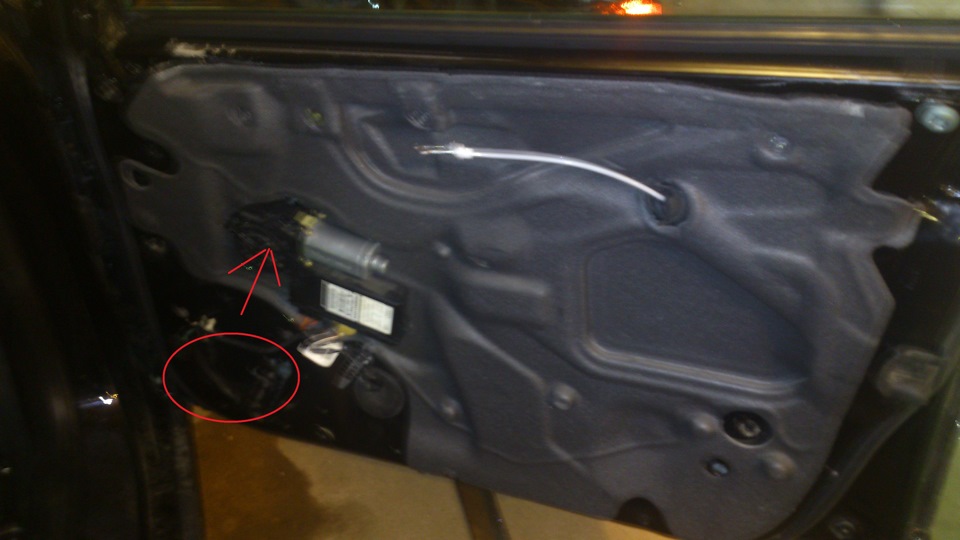

1. Снимите обшивку двери. Отсоедините электрические штекерные соединения. Подробно процесс снятия обшивки описан в статье.

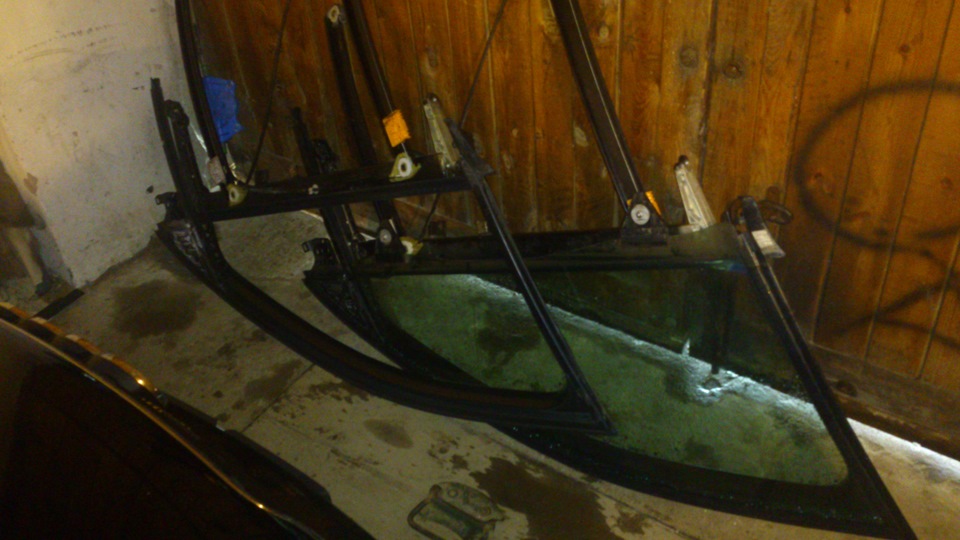

2. Снимите раму окна со стеклоподъёмником с двери, обратитесь к соответствующему .

3. Если планируется оставить стекло/раму, то поставьте на них новый стеклоподъемник.

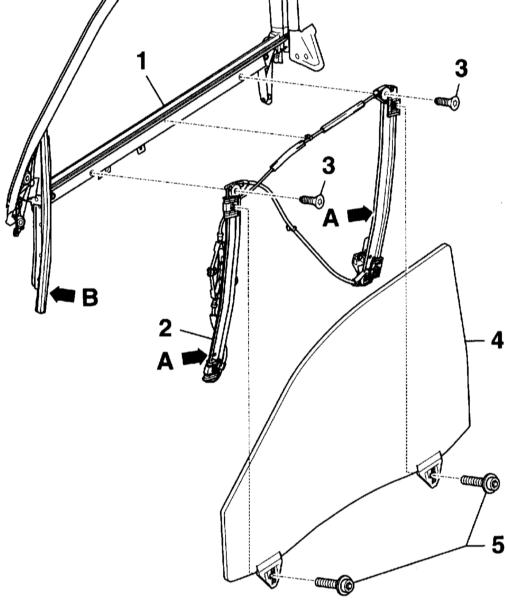

4. Опустите стекло (4) вниз.

5. Выверните болты (5) и снимите стекло со стеклоподъёмника (2).

6. Выверните болты (3) и снимите стеклоподъёмник (2) с рамы окна (1).

7. Можно поставить и попробовать мотор стеклоподъемника, чтобы проверить работоспособность. Потом снимите его, чтобы поставить поролон.

8. Для установки стеклоподъемника задней двери закрепите стеклоподъёмник на раме окна моментом 6 Нм. При этом следите за тем, чтобы обе направляющие шины (стрелка А) проходили параллельно направляющей (стрелка В).

9. Вставьте стекло в стеклоподъёмник и затяните от руки болты (5).

10. Установите шумоизоляцию на место, поставьте обратно мотор и акустическую колонку (ее тоже нужно снимать).

11. Поставьте пластиковую защиту. Наденьте ее сверху и вбейте ее на место.
