Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

электродвигатели;
выключатели, расположенные в дверях;
проводка;
стекла.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

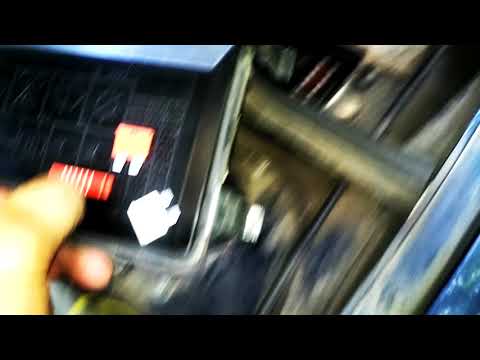

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

проводку;
реле;
блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Видео «Замена ЭП в домашних условиях»

Быстрая навигация по статье

Ремонт кнопок управления стеклами в авто, своими руками

Для начала нужно извлечь блок кнопок из дверей, это не сложно.

Блок кнопок управления стеклоподъёмниками автомобиля Рено

Для этого нужно поддеть и потянуть блок вверх, но обязательно с той стороны как на фото, где указано стрелкой.

Далее освобождаем кнопки от проводов и извлекаем их из корпуса.
Что бы отсоединить фишки с проводами нужно на этих фишках нажать язычок фиксатора в сторону указанной стрелкой. См Фото. И затем, раскачивая стягиваем фишки.

Снимаем фишку с проводами

Извлечённый блок кнопок на рабочем столе

Разбираем блок кнопок

Ну что же, теперь нужно разобрать этот блок с кнопками. Это тоже не сложно. Он состоит из двух половин которые нужно разъединить отжав фиксаторы по бокам. Перед нами теперь будет две половинки блока.

Две половинки одного блока кнопок

На этом разборка не закончена. Далее нужно разделить ещё на на несколько частей. Это чуть сложнее, но вполне по силам любому.

Чем то заострённым, но не сильно узким, что бы была хорошая площадь опоры, отделяем плату на которой припаяны кнопки и лампочки. Для этого как бы стягиваем плату с контактов на которые она насажена.

Отделяем плату с кнопками от контактов фишки
Продолжаем отделять плату от фишки

Плата с кнопками отделённая от фишки

Ниже фото того как выглядит плата со стороны монтажа, на ней запаяны четыре кнопки и две лампочки подсветки на 12 вольт.

Плата со стороны монтажа
Плата со стороны кнопок

Теперь время выпаять кнопки, ну если хотите и лампочки их тоже при необходимости можно заменить. Только на них надеты синие резиновые колпачки и стянуть их будет не просто, они скорее всего порвутся, так как прикипают. Так что приобретая лампочки поинтересуйтесь и ими.

Выпаиваем кнопки.

Вот уже одна кнопка выпаяна
А вот и все четыре кнопки отпаяны (Продолжил на другом месте)

Ремонт кнопок и почему возникает неисправность

Приступаем к ремонту кнопок. Проблема в том, что их рабочие контакты со временем окислились и между ними возникло электрическое сопротивление.
Так, при прозвонке кнопок тестером, обнаружено, что сопротивление возрастает порой до 2 кОм тогда как его не должно быть совсем.

Подобная неисправность имеет место быть не только в авто, например в телевидении тоже самое, вот статья на эту тему.

Итак-за ремонт

Кнопка разбирается очень просто,

Кнопка, вид с торца

Теперь аккуратно подцепляем чем то острым и разделяем две части кнопки.

Разбираем кнопку чем то острым

Разобранная кнопка

Вот эти контакты выделенные жёлтым нас и интересуют. Их нужно зачистить, но сделать это нужно нежно, ничего продирать с грубостью или наждачкой не нужно.

Чистим контакты медной оплёткой

Скошенные углы являются ключами для правильной сборки

Производим сборку блока кнопок

Для начала, перед запаиванием всего на место, необходимо подготовить плату и фишку с контактами.
Там нужно так же очистить ненужные окислы и освободить отверстия от остатков припоя для установки реле.

После запаивания всего на место, соединяем снова плату и ту часть которая будет фишкой для подключения проводов.
Обратите внимание, что при заводской сборке плата просто туго насаживалась на контакты. Я решил их немного обпаять для лучшего контакта, так после демонтажа, вероятно плата уже не сядет так туго.

Обпаянные контакты

На этом всё! Думаю дальнейший процесс сборки описывать не к чему.
Скажу только, что после этого несложного ремонта, стеклоподъёмники заработали как надо, чётко и без запинок.

Megane 2

Ситуация, когда не работают стеклоподъёмники Рено Меган 2, стала привычной для владельцев французского автомобиля. Здесь эта болячка проявляется часто, особенно это касается возрастных машин. Но не спешите ехать в автосервис. Поломку можно устранить самостоятельно. Мы расскажем, как это сделать.

Ремонт кнопок стеклоподъёмника Megane 2

Если не работают стеклоподъёмники на Рено Меган 2, в первую очередь стоит проверить их блок управления. Именно там чаще всего и кроется причина поломки. Его надо снять и разобрать, чтобы добраться до контактов. Все элементы надо проверить на наличие окислов и почистить.

Кроме этого надо снять микросхему блока управления стеклоподъёмниками Megane 2 и осмотреть её. Если есть окисление или некоторые из контактов плохо взаимодействуют между собой – зачистите и подпаяйте. Затем установите плату обратно на блок. Если хотите продлить детали жизнь, соединительные контакты обоих элементов следует пропаять. Это уменьшит окисление и поспособствует более плотной посадке. Если после снятия и обратного монтажа платы этого не сделать, возможен плохой контакт. А значит, кнопки на Меган 2, отвечающие за подъём и опускание стёкол, снова будут работать через раз или не работать вовсе.

Снятие блока

Если на Рено Меган 2 не работают стеклоподъёмники, первое что стоит проверить – их блок управления. Он находится в подлокотнике водительской двери. Устройство держится на защёлках, чтобы его снять понадобится только тонкая плоская отвёртка. Процесс демонтажа блока с кнопками на Renault Megane 2 таков:

Снимите с аккумуляторной батареи минусовую клемму, чтобы обесточить электросистему автомобиля.
Тонкий конец отвёртки просуньте между накладкой корпуса стеклоподъёмника и обшивкой дверной карты.

Аккуратно, чтобы не обломить защёлки, выньте корпус блока из посадочного места.
Отключите от него фишку с проводами.

Блок с клавишами выньте из пластикового основания, отжав фиксатор.

Собирается всё на место в обратном порядке.

Замена кнопок стеклоподъёмника

Если не хочется возиться с пайкой контактов в блоке управления стеклоподъемниками Меган 2, то можно купить и установить новую деталь. Оригинал продаётся под артикулом RENAULT 8200107772. Но можно приобрести аналог POLCAR 6037P-72. Он практически такой же и хорошо подходит на Renault Megane 2, но в установке есть пара нюансов. О них и поговорим.

Сняв блок и вынув кнопки, приступаем к их замене. Клавиши фиксируются в посадочном месте четырьмя защёлками.

Вставить до конца неоригинальные элементы от фирмы Polcar помешает выступающий ограничитель. Его можно аккуратно отломать. После этого вставляем кнопки в рамку. Они сядут плотно без люфта.

Теперь надо подключить разъём с проводкой. Здесь на Меган 2 тоже есть нюанс. Расположение направляющих на «родной» колодке Megane 2 и ответных проточках под них на аналоговых клавишах немного не совпадает. Но это не помешает сборке, надо только приложить чуть большее усилие. Фишка встанет на место и зафиксируется язычком. Остаётся только защёлкнуть весь блок на место в дверную карту.

Внешне неоригинальные кнопки будут отличаться только оранжевой подсветкой (оригинал на Megane 2 светится бело-лунным цветом).

Снятие моторчика и самого стеклоподъёмника Меган 2

Если блок с кнопками исправен, необходимо проверить сам стеклоподъемник и его моторчик. Для демонтажа механизмов, находящихся внутри двери, надо снять дверную карту Megane 2 и извлечь стекло.

Расскажем обо всём по порядку.

Снятие обшивки (карта) передних дверей

Чтобы добраться до механизма стеклоподъёмника Megane 2, вам понадобится инструмент:

плоская и крестообразная отвёртки;
ключи Торкс Т20 и Т40.

Снятие обшивки водительской двери Меган 2 и пассажирской происходит по одинаковой схеме. Приступаем к демонтажу:

Снимите минусовую клемму с аккумулятора.
Поддеваем плоской отвёрткой и снимаем облицовочную часть в основании бокового зеркала заднего вида. В Renault Megane 2 она держится на фиксаторах.

Той же отвёрткой поддеваем и вынимаем заглушку, под которой скрывается винт, крепящий внутреннюю ручку привода замка.

Выкручиваем этот винтик и, поддев корпус ручки, вынимаем его.

Теперь надо отсоединить приводной трос замка. Для этого отжимаем фиксаторы его наконечника.

Поддеваем с обеих сторон и демонтируем облицовочную часть ручки двери.

Под облицовкой ручки-подлокотника скрываются два винта. Их нужно выкрутить.
Теперь очередь за двумя винтами, которыми обшивка дверей Megane 2 крепится снизу.

Выкручиваем ещё один болт на торцевой части обшивки.

Поддеваем плоской отвёрткой и снимаем блок с кнопками привода стеклоподъемников Рено Меган 2.

Отсоединяем от него фишку с проводами.

Откидываем вверх накладку внутренней дверной панели. Под ней расположен ещё один винтик, который надо выкрутить.

Приводной трос замка высвобождаем из фиксатора.
Отсоединяем из разъёма фишку электропроводки блокиратора замка.

Поддеваем отвёрткой и тянем на себя защитную решётку динамика. В Renault Megane 2 она держится на семи фиксаторах.

Откручиваем два болта, которыми крепится динамик.

Вынимаем динамик и отсоединяем от него жгут с проводами, отжав фиксатор на колодке.

Выкручиваем последние три болта крепления дверной карты Меган 2. Они находятся рядом с отверстием под динамик.

Снимаем дверную карту, приподняв её вверх. Предварительно необходимо вывести из зацепления с ней выступающие части механизма стеклоподъемника.

Установка облицовки внутренней части двери на место производится в обратной последовательности.

Демонтируем стекло

плоская отвёртка;
ключ Торкс Т20.

Перед тем, как приступить к снятию стеклоподъемника Renault Megane 2, необходимо отсоединить от него само стекло. Процесс идентичен для левой и правой передней двери:

Стекло должно быть опущено в нижнее положение.
После снятия дверной карты с Меган 2 временно подключаем АКБ для того, чтобы нажатием кнопок на блоке вывести стекло в такое положение, чтобы его крепления были доступны для удобного демонтажа.
С наружной и внутренней стороны стекла снимаем его уплотнители.

Освобождаем стекло от ползуна, отжав два фиксатора слева и справа.

Вынимаем стекло. Сначала вверх надо поднять его задний верхний угол.

На Рено Меган 2 вынимать стекло полностью необязательно. Можно просто отсоединить его от механизма стеклоподъемника, а затем зафиксировать в верхней части двери.

Снимаем стеклоподъёмник

Для работы вам понадобится инструмент:

две отвёртки — плоская и крестовая;
ключи Торкс Т20 и Т30;
бокорезы.

После того как сняли облицовочную карту двери и стекло, приступаем к демонтажу механизма стеклоподъемника Меган 2:

Отвёрткой отжимаем фиксатор, удерживающий щиток.
Снимаем щиток.

Снимаем дверной замок вместе с основанием ручки, которая расположена внешней стороны двери.

Выкручиваем четыре болта, удерживающие стеклоподъемник Megane 2.
Вынимаем стеклоподъемник Рено Меган 2. Для этого в дверной панели есть технологическое отверстие.

Отремонтировав или заменив вышедшие из строя детали, соберите всё, соблюдая обратную последовательность действий.

Модель Renault Trafic включает серию грузовых фургонов и грузопассажирских минивэнов. Первый автомобиль был произведен еще в 1981 году и выпускается по настоящее время. Так же известен под названием Nissan Primastar, Opel Vivaro. Мы представляем информацию о реле и блоках предохранителей рено трафик второго поколения выпущенных в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. С 2015 года в производство пошло 3 поколение Renault Trafic.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Количество блоков и варианты их исполнения могут отличатся от данного материала и зависит от страны поставки, года выпуска и комплектации.

Общее расположение электронных блоков

Схема

p, blockquote 4,0,0,0,0 -->

p, blockquote 5,0,0,0,0 -->

Описание

p, blockquote 6,0,0,0,0 -->

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Предохранители и реле в салоне

Основной блок с предохранителями находится с тыльной стороны панели приборов.

p, blockquote 7,0,1,0,0 -->

p, blockquote 8,0,0,0,0 -->

На обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.

p, blockquote 9,0,0,0,0 -->

p, blockquote 10,0,0,0,0 -->

Схема

p, blockquote 11,0,0,0,0 -->

p, blockquote 12,0,0,0,0 -->

Описание

За прикуриватель отвечает предохранитель номер 27 на 15А.

p, blockquote 14,1,0,0,0 -->

Возможно наличие дополнительных блоков с реле в панели приборов.

Реле обогревателя заднего стекла
Реле очистителя/ омывателя заднего стекла
Реле очистителя заднего стекла
Реле основных цепей зажигания
Реле обогревателя лобового стекла
Реле противотуманных фар

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

p, blockquote 17,0,0,0,0 -->

p, blockquote 18,0,0,0,0 -->

p, blockquote 19,0,0,0,0 -->

Схема

p, blockquote 20,0,0,0,0 -->

p, blockquote 21,0,0,1,0 -->

Назначение

Блок реле

Наличие тех или иных элементов зависит от комплектации автомобиля.

p, blockquote 23,0,0,0,0 -->

p, blockquote 24,0,0,0,0 -->

Плавкие предохранители на клемме аккумулятора

p, blockquote 25,0,0,0,0 -->

Блок предохранителей Рено Трафик 3

Схема блока под капотом

p, blockquote 26,0,0,0,0 -->

p, blockquote 27,0,0,0,0 -->

Описание

Аккумуляторная батарея (с электронной системой ключей)
Защита от скачка напряжения АКБ (с электронной системой ключей)
Система вентиляции и отопления
Адаптация
Адаптация
Система вентиляции и отопления
Дополнительный отопитель и вентиляция, кондиционер воздуха
Дополнительный отопитель и система вентиляции
Электрически регулируемые наружные зеркала заднего вида
Подогрев наружных зеркал заднего вида
Радио, мультимедиа, наружные зеркала, диагностический разъем
Мультимедиа, сцепка прицепа
Освещение салона, защита аккумуляторной батареи от разрядки
Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
Огни аварийной сигнализации, указатели поворота
Центральный замок
Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
Звуковая сигнализация, звуковой сигнал, освещение и очистители.
Щиток приборов
Выключатель системы освещения
Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
Главная батарея АРС
Огни движения задним ходом
Выключатель стоп-сигналов
Впрыск топлива, стартер
Подушки безопасности, замок рулевой колонки
Сервопривод стекла передней двери со стороны пассажира
Усилитель рулевого управления
Стоп-сигналы
Защита от скачка напряжения АКБ (с электронной системой ключей)
Сервисный дисплей
Прикуриватель, силовой вывод
Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
Стоп-сигналы, ABS, иммобилайзер
Освещение салона, кондиционер воздуха
Запуск с электронной системой ключей
Очиститель заднего стекла
Предупреждающий зуммер
Силовой вывод в багажном отделении
Сервопривод стеклоподъемника передней двери с водительской стороны
Задний силовой вывод
Запуск, электронный блок управления системами автомобиля
Подогрев сидений
Отопитель, кондиционер воздуха
Очиститель ветрового стекла
Тахограф.
