Не работает спидометр на исузу nqr
Итак, схема спидометра восстановлена, как он работает понятно. Схема состоит из 3 частей.
Первая часть считает импульсы с датчика скорости и управляет шаговым моторчиком одометра.
Вторая часть транслирует импульсы в ЭБУ АКПП.
Третья часть отклоняет стрелку спидометра пропорционально частоте импульсов датчика скорости.
У меня не работали все 3. Импульсы в коробку не шли, спидометр и одометр не работали. Вероятнее всего не поступает напряжение питания. Так оно впоследствии и оказалось. Прозвонка показала обрыв в цепи 8.5 В. Начинаю искать обрыв.
Конденсаторы электролиты вспухли и вытекли, загадили всю верхнюю часть платы. Начинаю отмывать и очищать. И вижу обрыв.
Меняю кондеры, припаиваю сверху перемычку, и прибор начинает оживать. Заработал одометр и пошли импульсы в АКПП. А вот спидометр молчит.
Смотрю внимательно на обмотки и вижу что от вибраций или моей неаккуратной разборки оторвалась обмотка. Припаиваю обмотку на место и спидометр оживает!
Теперь надо откалибровать спидометр. На шкале имеется надпись 637 rpm = 60 km/h. То есть если подать импульсы с частотой около 10,6Гц (637/60), то стрелка должна находиться на 60 км/ч. Пробуем. И получаем фигню. Одометр считает примерно в 4 раза реже чем должен. Ну правильно, не написано же rpm чего. Наверняка колеса. А датчик то стоит на выходе раздатки. А между ними главная пара с понижением около 4. Поэтому правильная частота для калибровки 10,6 * 4,3 = 45,65 Гц. Но это я потом уже сообразил. На схеме сбоку написано немного неверное значение. Но я калибровал по нему. было интересно что получится. Итак, выставляю на генераторе нужную частоту и после этого нахлобучиваю стрелку чтобы она указывала на 60.
Все работает, прибор готов для установки на машину. Поставил, проверил по gps. В принципе сходится. АКПП работает как надо, пробег считает. Если будет не лень перекалибрую еще раз, но под 33 колеса. Они еще вносят погрешность в 10%.
Спидометром называют прибор, показывающий скорость движения автомобиля на данный момент времени. Независимо от устройства его внешний вид выражен в виде стрелочного индикатора, хотя есть машины, где скоростной режим отражается цифрами на жидкокристаллическом экране. Неисправности этого прибора могут проявляться по-разному. Их объединяет одно, что передвигаться на таком транспорте нельзя. Доехать можно только до гаража или ближайшей СТО, чтобы выяснить, почему не работает спидометр.
Устройство
Чтобы знать, как починить спидометр, нужно понимать его устройство. На сегодняшний день у автомобилей давних лет прибор механический, а в новых моделях это уже бесконтактный электронный измеритель.
Механический
Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.
Неисправности аналогового спидометра и их устранение
Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.
У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:
- У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
- С тыльной стороны панели снимают контактные разъёмы.
- Отвинчивают гайку крепления тросика.
- Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
- Далее проверяют цельность деталей и узлы соединений.
- По возможности повреждённые части меняют на новые детали.
- Собирают скоростемер и устанавливают панель приборов в обратном порядке.
- Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.
Электронный
В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла. Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта). Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.
Неисправности электронного спидометра и их устранение
У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.
Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.
В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:
- автомобиль загоняют на яму;
- снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
- размыкают коннектор с трёхжильным проводом;
- накидным ключом отвинчивают крепёжный болт;
- датчик вынимают из гнезда;
- на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
- мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
- на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
- убедившись в негодности ДС, производят его замену.
Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».
Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.
Заключение
При недостатке опыта есть два пути ремонта спидометра. Это обратиться за помощью к знакомому опытному автовладельцу или отогнать автомобиль на СТО. Второй вариант потребует дополнительных финансовых затрат, зато причину поломки быстро установят с помощью стационарного диагностического оборудования и вернут к жизни барахлящий прибор.
Замена эл. датчика скорости на Бигхорне/Трупере
Рассказываю по факту с целью популяризации марки Исузу:
Ездил два года без спидометра на Бигу в 69м кузове, благо КПП механика. в общем достало, решил какой-нить датчик поставить на Бига, он там бесконтактный холовский. заморачиваться на заводких парт-намберах я не стал. была у меня гипотеза: "что на Бига по диаметру посадочной резьбы, а также по форме приводного штока подходят датчики от Митсы ПаджероСпорт, Делики, Паджеро, а также от их корейских клонов соответственно, ну типа Хундая Галопера и т.д., разница м/б только в клемной части, но датчик хола он и в африке одинаков по принципу - 4-х контактный, ну м/б и 3-х контактный при совмещении земли по цепи питания и сигнальной цепи" - поскольку з/ч на Митсу не самые дешовые, то сразу искал аналог у корейцев - те предложили мне аж 2 аналога, только с отличными разъемами от оригинального Биговского. один был от какого-то корейского басика (с соосным расположением разъема, но его-то я почему то и не выбрал, а зря), второй от Галопера, с расположением разъема в сторону от оси привода (как оказалось потом это мешало завинчиванию датчика, выход разъема цеплял за корпус, пришлось болгаркой сошлифовывать разъем и отгинать контактные клеммы по оси, смотрите на рисунке). Все про все за датчик 3500тенге/29$ (на КарСити взял, может быть в рядах и подешевше было бы - где-то год назад спрашивал 2700тенге говорили, но идти в ряды по дождю было лень). все сделал за 1,5часа. болше всего заняло времени вывешивание заднего моста, а затем его обратная постановка на грунт.
Инсталляция:
Как я выяснил распиновка клем датчика не совпадала, поэтому я вывесил целиком задний мост, завел машину, включил 4-ю пердачу и стал перебирать комбинации возможных подключений. оказалось что в Галоперовском датчике нужно сделать переполюсовку клемм питания, я перепаял провода идущие к разъему подключения датчика (смотрите фото), а родной разъем удачно даже подключился на контакты модифицированного галоперовского датчика. при последующих тестах датчик показал вполне достоверную скорость. Никаких дерганий и пропаданий показаний стрелки спидометра.
Если хочешь чинить сам - скачай себе ETM. Без него объяснять долго и нудно.
ну и мануал с ошибками:
В России заблокировано, но через Tor и прочие методы обхода вытягивается.
- />
- Members
- 465 сообщений
- СПб
Vehicross 4Jg2, боди лифт +2, лифт подвески +2
- />
- Members
- 911 сообщений
- Новокузнецк
ISUZU VEHICROSS 2001, Suzuki Cappuccino 1996
- />
- Members
- 465 сообщений
- СПб
Vehicross 4Jg2, боди лифт +2, лифт подвески +2
- />
- Members
- 2 037 сообщений
- Хлебниково
Isuzu Axiom 02 AW30-40LS
Как проверить рабочий спидометр или нет?
Снять панель приборов . Положить на стол акб, панель и датчик скорости . соединить схемку на коротке буквально 3-мя проводами . нужно +12, масса и сигнал с датчика. Все! покрутить руками шток датчика. Стрелка спидометра и одометр должны ожить . ну или наоборот - продолжать валяцца в дохлом состоянии ))) А уже после того, как выяснится, что и сам спидометр + одометр и датчик скорости живые - идти трясти проводку от датчика скорости на панель приборов.
- />
- Members
- 155 сообщений
- Пермь
Isuzu VehiCross 3,5L 2000г.
Я проверял датчик следующим образом. Выкрутил его из раздатки, включил зажигание, вставил датчик скорости в шуруповерт и влючил.
Датчик крутится скорость не показывает.
Беру второй датчик, кручу скорость показывает, УРА.
- />
- Members
- 668 сообщений
- Новосибирск
VehiCross 3,5 ExPANDA
Я проверял датчик следующим образом. Выкрутил его из раздатки, включил зажигание, вставил датчик скорости в шуруповерт и влючил.
Датчик крутится скорость не показывает.
Беру второй датчик, кручу скорость показывает, УРА.
Это ты проверял уже не только датчик, но все вместе и панель и проводку. Если в проводке беда - ни одиндатчик бы не работал или работал бы не правильно.
Хотя датчики сами легко отбраковываются.
Если у ТС уже три разных датчика не работает - может не в датчике дело.
Лучше отбросить лишнее и сделать тест как писал выше AnM
- />
- Members
- 2 292 сообщений
- Южно-Сахалинск
VX99г / LTD173|174 / Желтый (почти). M.Jeep. T.Tundra 2010,jeep W.
Провод от датчика проходит через всю машину по самому длинному пути. замучился искать повреждение. но у меня худший случай был - и датчик сломан и провод перебит. Кстати датчик можно починить. Там датчик холла установлен
- />
- Members
- 465 сообщений
- СПб
Vehicross 4Jg2, боди лифт +2, лифт подвески +2
- />
- Members
- 155 сообщений
- Пермь
Isuzu VehiCross 3,5L 2000г.
Интересно почему другие датчики которые ты ставил не выявили не исправность твоего датчика.
- />
- Members
- 465 сообщений
- СПб
Vehicross 4Jg2, боди лифт +2, лифт подвески +2
- />
- Members
- 1 562 сообщений
- Новосибирск
Isuzu Vehicross, 3.5L, 6VE1/4L30E/TOD
Разбираюсь с датчиком.
Скинул фишку, прокатился по двору без него. Ошибка не выскочила. А у нас есть другие ошибки по датчику скорости, кроме 502? А то его отсутствие не сможет обеспечить "низкий уровень сигнала", мож потому и нет шибок. При включенном зажигании (но без старта двигателя) на фишке присутствует питание 12В и на сигнальной линии потенциал около 10В. Вроде, тут все нормально.

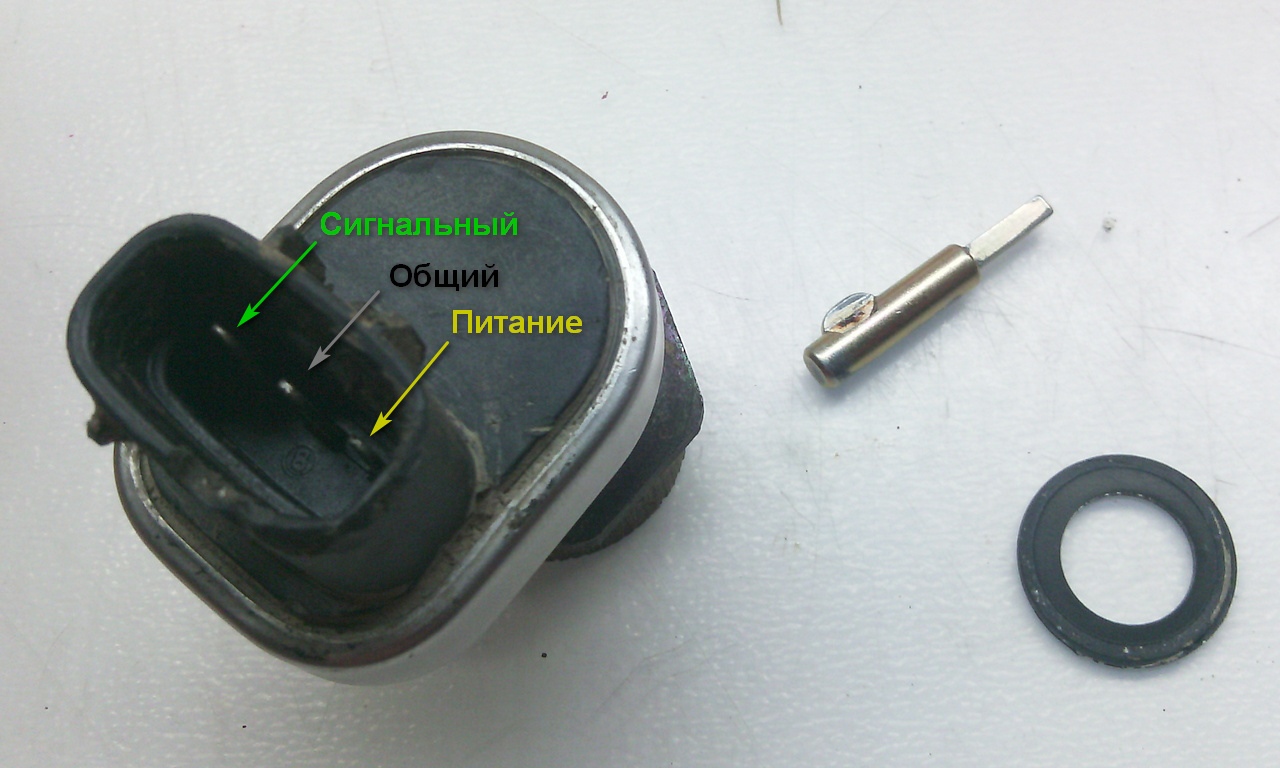

Снял датчик. Прозвонил. Между линиями питания получил 10.5 кОм в обе стороны, а между сигнальным выводом и общим - 347 Ом. Показалось странным. Подал питание 12В, покрутил. 4 импульса за оброт, амплитуда от 0 до 0.4В. Решил, что выход с отрытым коллектором. Подтянул его резистором 1 кОм на плюс питания. Получил сигнал от 1 до 3.3В. Напряжение со временем выросло. Минимум так и остался на уровне 1В, а максимум стал колебаться от 5 до 8В, нестабильно. После отключения питания повторил прозвонку. Сопротивление по цепи питания у датчика упало почти в два раза, а между сигнальным и землей - стало 800 Ом. В общем, не знаю, что там за схема внутри, но напрашиваются мысли.
Или я что-то подпалил малым сопротивлением резистора. Не знаю, какая подтяжка организована в бортовой системе авто.
Или в датчик попала вода, и оттого он чудит.
Или он просто умер.
В инструкции по ремонту описана метода, что надо вклиниться с переходником в какой-то разъем под капотом (предположительно H-7, черный, 16-пиновый у фары), поднять домкратом задний мост, покрутить колеса и ловить там импульсы от 0,6 до 10В. Но что и куда подключается, и какая часть схемы в этом участвует - мне не понятно. Со схемами описанная метода у меня не сходится. Потому решил разобраться со снятым датчиком.
Кто-нибудь проводил подобные эксперименты? Поделитесь цифрами, если есть.
Не понимаю, как промывка датчика могла помочь holander-у и не только ему. Видел на другом форуме, что также оживили аналогичный умерший датчик от Бига, залив его ВДшкой. Или она просто воду выгоняет? Значит, это временная мера и все равно лучше его менять.
Случайно нашли панель на разборке…просили 4 тыс за щиток…приезжаю.
поставил.не работает спидометр.думаю : "хоть один да смогу восстановить…" И тут начался торг за щиток.остановились на 2.5 тыс. Приехал домой, взял два щитка.разобрал их…и начал собирать себе… Не знаю почему, но всегда хотел иметь зеленую зону на тахометре.может из-за того что скорость определял по нему…разобрал все датчики.и начал собирать…( некоторые могут удивится : " Зачем на старую панель все переставлять?! Новая же есть! "… Не все так просто оказалось.на новой панели очень много нет дорожек как на моей старой…да и когда ее подключил зуммер дико орал, а на моей молчит.я после этого и свой проверил.думал не рабочий.оказался в норме.так вот)…датчик уровня топлива и температуры взял с нового, т.к. на температуре буква "Н" выделена красным ))) шкалы с тахометра переставил себе…ну и конечно стрелочки на тахометр и спидометр взял с нового ( они более светлые, чем мои))) поменял верхнее стекло, т.к. было решено перенести датчик зарядки в другое место.решил попробовать восстановить спидометр.в предыдущем бортжурнале выкладывал фото оборванных "волосков", взял паяльник самый маленький, какой у меня есть и настроил на нем температуру…припаял…начал собирать.выставил пробег на 400 тыс…и пошел проверять на авто…поставил…подключил.решил прокатиться проверить работает ли спидометр…и он ЗАРАБОТАЛ! Счастью моему не было предела…
Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.
Классификация по принципу работы
- Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
- Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
- Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.
Устройство и принцип работы
Основные компоненты электромашинных и электронных тахометров:
- измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
- блок индикации с аналоговым или цифровым отображением количества оборотов;
- вспомогательные элементы.
Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.
Схема подключения
При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:
- к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
- подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
- подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
- подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.
Характерные неисправности
Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.
На что обратить внимание, если не работает электронный тахометр:
- целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
- качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
- целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.
На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.
В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.
Как самостоятельно найти причину неисправности
Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.
Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.
Стрелка тахометра дергается
Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.
Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.
