На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.
Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.
1. Проверьте, не оборван ли ремень привода генератора.
Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.
Нормальное натяжение ремня?
3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. раздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.
4. Замените предохранитель.
Предупреждение
Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.
Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.
Лампа зарядки погасла?
6. Проверьте провод, идущий от генератора к “плюсовой” клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.
8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.
Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.
Проверка на автомобиле
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.
После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.
В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.
Проверка снятого регулятора
a) схема проверки регулятора напряжения выпуска до 1996 г.
б) схема проверки регулятора напряжения выпуска после 1996 г.
Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.
Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.
Три месяца назад появилась проблема с генератором - после некоторого пробега (порядка 20-40 км) переставал давать заряд. На холодную - 14.4В, затем опускалось до 13.8, а когда переставал работать - 12.2 и меньше. Остановишься, постоишь - снова работает. Если продолжать ехать - появлялась ошибка электрической цепи, новогодняя гирлянда на приборке, тухли фары, переставал работать усилитель. Это, видимо, когда аккумулятор садился в ноль. Поставил новый оригинал (хотя он мог быть восстановленным на заводе производителя) . И вот снова такая же беда. Сегодня поставили новый - на подъезде к дому та же история.
Может кто-то подскажет возможные проблемы, или как диагностировать, или хотя бы в какую сторону копать? Или действительно грамотного электрика в Москве. Вобщем, буду благодарен за любой совет.
Есть пару моментов, которые стоит упомянуть:
1) Первоначально гена был на 120А, поставили на 80. Токовыми клещами мерял ток (на стоянке, но не в движении) - базово было порядка 30 ампер (ближний, печка на полмощности).
2) Проблема явно зависит от оборотов движка - чем больше обороты, тем быстрее проявляется.
3) Аккумулятор на всякий случай был заменен на новый.
4) Сервис в Митино не предлагать. У Панина - электрик будет после 15-ого.
или скажи мне сколько проводов к генератору подходит.
Не нашел. Cудя по тому, что там блок предохранителей (сервисный модуль) под капотом обозначается BM34 - картинки для дорестайла. У меня этот блок обозначается PSF1.
Для моей получается три провода - один силовой, идет через стартер на аккумулятор. Второй - на PSF1, третий - на 1320: блок управления двигателем (располагается рядышком с PSF1).
На практике также три провода.
Ну что же, обычная схема включения но дефект не типичный, раз старый генератор снят надо его как следует проверить, разобрав. Отдельно проверить диодный мост и регулятор, щеточный узел, коллектор.
Генератор не митсу и тот и другой?
1. 120 и 80 ампер большая разница. Не просто же так ставят 120?!
2. Какое сейчас напряжение на клеммах на заведенном движке и указанной вами нагрузке?
3. Какое будет напряжение при полной нагрузке (фары, печка, обогрев стекол-зеркал, подогрев сидений)
4. Растет ли напряжение на клеммах при увеличении оборотов двигла?
Идет явный недозаряд акб. Возможно где то переходное сопротивление высокое.
1) Думаю, что 80-и амперный должен держать 30 ампер. Либо при движении что-то начинает жутко пожирать эл-во. Но симптомы что ранее, что сейчас - одинаковые.
2) На холодном - 14.4, на прогретом минимальное - 13.8 То есть с прогревом - постепенно падает.
3) Как и в п.2, +- 0.1В Это когда проблемы нет (не просаживается напряжение)
4) Нет.
А причем тут недозаряд? После завода аккумулятор заряжается менее минуты. Потом ток заряда менее ампера (плавающий ток). Весь ток к потребителям отдает генератор. В какой-то момент он его перестает отдавать, и все идет от акумулятора. После ночи простоя напряжение 12.7 - вообще идеал.
Вообще - явно температурная зависимость.
Как я думал - виновато реле-регулятор. Он должен менять возбуждение обмоток в зависимости от :
1) Нагрузки
2) Оборотов
3) Температуры
тем самым поддерживая напряжение в нужном диапазоне. Что он и делает первоначально. А вот потом - что-то случается. Вот смотрю сейчас схемы в sedre - и как я понимаю, там еще и BSI причастен к этому.
Аккумуляторная батарея является единственным источником напряжения во время запуска двигателя. Как можно догадаться, при ее неработоспособности завести мотор будет проблематично. В этой статье мы расскажем, почему автомобильный генератор не дает зарядку на аккумулятор и что делать в таких случаях.
Отсутствие зарядного процесса
Соответственно, такую проблему водителю необходимо как можно быстрее решать, поскольку в противном случае это может привести к более серьезным последствиям, чем просто появившийся индикатор на приборке. Иногда генераторный узел не заряжает аккумулятор по причине неработоспособности последнего. Причем решить как-то такую неисправность кроме как путем замены батареи не получится. Но иногда это может быть обусловлено неправильной работой и генератора.
Причины и способы устранения неисправности
Внутреннее состояние АКБ
Что касается восстановления конструкции аккумулятора от сульфатации, то этот процесс может занять не одни сутки, при этом результат и качество восстановления нельзя гарантировать. Это означает, что вам в любом случае со временем может потребоваться новая АКБ. Процедура реанимации, как правило, начинается тогда, когда на АКБ нет признаков вздутия, механических повреждений, трещин и т.д. То есть корпус устройства должен быть целым.
Клеммы
Иногда появление светового индикатора может произойти во время езды на машине. В этот момент не стоит поддаваться панике, поскольку причина может быть довольно банальной. При наезде на кочку или в яму с аккумулятора может попросту слететь контакт, особенно это возможно, если клемма была плохо прикручена. Если это так, то его нужно просто вернуть на место и посильнее затянуть.
Ремень генератора
Диагностика степени натяжения ремешка может осуществляться на выключенном моторе. Если ДВС отключен, его при необходимости можно попытаться подтянуть. Но следует учитывать, что проскальзывание может быть обусловлено не только плохим натяжением, но и износом профиля. Такую проблему решить удастся только путем замены ремешка.
Контроль остальных элементов системы зарядки
Если причиной перезаряда или отсутствия заряда является реле, ее можно устранить в результате замены либо перепайки диодов. Если диоды будут перепаиваться, необходимо подобрать устройства наиболее приближенные по техническим характеристикам. В противном случае они могут перегреваться.
Проверка генератора
Причиной, по которой батарея не заряжается, может быть неработоспособность генератора. Если пробег автомобиля большой, это может привести к выработке ротора либо износу вращающихся элементов. В результате это может привести к перекосу деталей внутри конструкции и отсутствию вращения. Если генератор заклинил, то его необходимо будет заменить, ремонт в этом случае результатов не даст. Кроме того, причина может заключаться в обрыве цепи внутри механизма. Выявить такую неисправность можно только с помощью электрика.
В целом большую часть проблем, связанную с отсутствием заряда, можно решить своими силами. Для этого достаточно только правильно следить за работой узла и уделять время диагностике батареи и генератора в случае появления соответствующего индикатора на приборке.

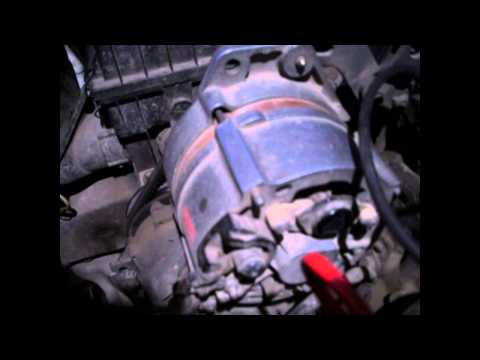

Видео «Как правильно протестировать генераторный узел»
искал искал, 4 страницы "электрики" перечитал - ну нет такой темы вроде (хотя должна).
в общем - всем радует меня мой новый мобиль, кроме:
в холодную погоду вылетает ошибка ELECTRIC CURCUIT FAULTY, то бишь сбои в электрической цепи - загорается одновременно с лампой зарядки
иногда гаснет сама
если заглушить и завести - 100% не горит какое-то время
проявляется только в мороз, сейчас у нас плюсовая температура - два дня вообще не загорается.
я в электрике почти ноль, постараюсь адекватно описать)
поехал к электрикам, чтоб промерили аккумулятор и генератор
выводы странные
на аккуме около 11.7 вольт - при этом он исправно заводит авто
31 дек ночевала на улице при -8 с сильным ветром - завелась без проблем
вообще я с такими симптомами уже около 2 недель езжу - аккумулятор не умирает, хотя подразряжен
(аккум MUTLU 75 ач, по виду свежий).
далее, генератор
сказали зарядки толком не дает - 12.5 В, или даже 12.2.
но при этом не совсем чтобы молчит - нагружали электрику потребителями по максимуму - машина отлично работает, ничего не отключается, ошибок нет, я так понимаю на одном аккуме так не выедешь.
что-то сказали про "без проблем 70 А дает" (мерили силу тока на кабеле от гены безконтактными клещами, подгрузив потребителями).
т.е. оно как будто работает в каком-то полуаварийном режиме, если бы не иногда выскакивающая ошибка (в последние 2 дня ни разу не было) - я бы ни о чем и не догадывался.
подключали тестер - вообще никаких ошибок.
есть лексия - пока не подключали, уже завтра. не знаю, покажет ли она что в данном случае.
ваши мнения?
готовиться к замене гены?
контакты-массы посмотрели все чистенько и закручено.
парни диагносты говорят с генератором скорее всего все ок, что-то в управляющей схеме не нагружает его.
регулятор напряжения?
начитался, что не всегда гена с новым РН работает адекватно (нет связи или корявая связь с мозгом, и например всегда включается вентилятор).
Ехал я тут намедни из точки А в точку, как вы понимаете Б, и что же я вижу на дисплее — Battery Charge Fault… и значёк аккумулятора на панели…периодически пропадал и появлялся, потом загорелся на постоянку. Впереди было 100 км пути…аккумулятор 75 дотянул. Понимаю что очень плохо ехать на аккумуляторе — чревато вылетом BSI с последующим геморройным программированием…но делать было нечего. До дома дотянул — тут то аккумулятор и отелился, всё таки форсунки потребляют весьма много…
Естественно первая мысль — щётки на генераторе, заглянул под капот, стало уныло снимать генератор, стал думать как сделать без съёма на этом двигателе. В общем Много матюков, ибо ужасно мешается никчёмная банка катализатора — решил выкину при первой возможности сварки — заменю прямой трубой!
В общем снимаем масляный щуп — он на одном торксе, поотм сильно тянуть вверх — сидит плотно на резинке.
Снимаем крышку генератора на 3 болтах, естественно клемму перед этим скидываем, ибо можно натворить делов как говорится.
Откручиваем силовой провод, сама "таблетка" крепится на 3 болтиках — вынимаем и видим…конец им пришёл в общем. Смотрим в экзист…в ужасе закрываем и думаем о перепайке)))
В общем у меня лежал мой генератор от битого авто — снял с него таблетку и пока катаюсь — буду думать как перепаять щётки покультурнее там.
Мутсубиши очень плохо ремонтируется, надо было ехать к тем кто занимается именно генераторами и у кого есть стенд для проверки. У крупных компаний есть целый набор сопутствующих товаров в наличии и каталоги что бы подобрать нужные заменители.
Нормально они ремонтируются. Но детали действительно есть только у тех кто специализируются на генераторах. У них же и стенды должны быть.
щетки от жигулей ставить нельзя они жесткие
Щётки от жигулей бывают разные. Бывают прекрасного качества. Можно купить регулятор хорошей фирмы и отпаять оттуда щётки. Как мне объясняли надо брать те которые медного цвета. Они служат долго и не изнашивают коллектор. Но вообще то они должны служить заметно больше 100ткм и надо внимательно изучить почему они стёрлись.
Вызвал эвакуатор, отогнал дилеру — приговор: замыкание корпуса генератора на обмотку. Не проехал и полторы тысячи как лампа загорелась вновь. Вот не зря я решил продать это чудо пока гарантия не закончилась.
По гарантии генератор заменили или ремонтировали?
Как она может прогореть на таком пробеге?Что ОД сказал по этому поводу?
Да я сам в шоке, если не сказать больше. По словам дилера из четырех болтов крепящих коллектор отсутствовали аж 3 штуки, т.е. он держался на одном. Повода не доверять словам мастера у меня нет (он мой хороший знакомый), да и сделали в итоге по гарантии, хотя по-началу и были определенные сомнения. В итоге я принял решение что мне такие приключения нафиг не нужны и выставил Пыжа на продажу.
alex666, теперь понятно. Но ведь в таком случае, при не плотном соединении должно было сечь от туда, а это и звук и запах. Не обратили внимания?
Звук своеобразный был с самого начала, но я списал это на особенности работы двигателя и коробки, и, кстати, этот звук никуда и не пропал после замены прокладки. но в один "прекрасный" момент он стал прогрессировать и дошел до уровня жигулей без глушителя, с одновременным снижением тяги. Я за рулем с 98-го года и машин было более 20-ти, так что меня уже ничем не удивишь, но одно дело б/у и совсем другое дело новый автомобиль, да еще и не китайского/российского производства. В общем, по всей видимости, это последний новый а/м французского производителя в моей жизни:to_become_senile: . и испанского производства видимо тоже.
Просмотрел несколько тем на форуме про генератор и падение напряжения, но так и не увидел ответа. Прошу вас помочь! Автомобиль — Peugeot Partner Tepee 2008 1.6 90лс бензин пассажирский, пробег 130,000км. У меня проблема такая: в жару с включенными фарами, кондиционером и магнитолой сначала срабатывал датчик АБС, после этого, если заглушить мотор машина больше не заводилась (стартер не прокручивался, только раздавались щелчки при включении зажигания). Машина заводилась с толкача, все потребители энергии отключались и она ехала дальше, без проблем. Заводилась потом также без проблем. Так произошло раза 3 и в сервисе мне сказали, что проблема в генераторе. Купил новый заводской генератор Пежо и заменил — 5705.KY, покупал на Exist в СПб (11800руб). Первая же дальняя поездка (100км) показала, что проблема осталась — при включенном свете, кондее и магнитоле сработал несколько раз датчик АБС, а при остановке и выключении двигателя машина больше не завелась- всё как и раньше. Зацепил за доброго проезжавшего мимо водилу, дернули — сразу с 3-й передачи завелась. Все приборы выключил, проехал ещё 200км без проблем. Заводится на холодную сразу же. Но в последнюю неделю добавилачь ещё одна проблема, видимо связанная с первой — при движении машина без всяких признаков глохнет (обычно при торможении или не нейтральной передаче), заводится потом и едет дальше. Минут через 20 может опять тоже самое повториться (сруз скажу — свечи новые (прошли 10,000км, бензин всегда один — 95 на Лукойл). Поехал на сервис — замерили напряжение на генераторе, 14,5в. Включили свет, кондей и пр. — падает через несколько секунд до 12,5-12,6в. На сервисе не знают точно, что может быть — говорят либо старый генератор убил аккумулятор, но скорее всего опять говорят менять генератор. Гипотетически конечно вероятность купить новый нерабочий фирменный генератор наверное есть, но очень маленькая на мой взгляд, поэтому буду всем благодарен за ваше мнение и быстрые ответы. Заранее спасибо!
Уже на сайте по вашему запросу генератор пежо 307 нет зарядки – у нас интересно. Руководства по ремонту автомобилей своими руками плюс видео по техническому обслуживанию авто. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Сделать авто своими силами
Смех в теме: Папа спрашивает сына:- Что вам задали на дом?- Ничего.- Жаль. Значит, опять придется мыть посуду.
Опубликовал Админ: по просьбе Безсона
Отзывы владельца авто: Американец приехал из России домой, a у него c конца капает. Ну, думает, пойду к врачу. Приходит, врач его осмотрел и говорит – езжай мол туда откуда привез – нам мол такая болезнь не известна. Приезжает в Россию.Идет к врачу. Врач осматривает и радостно так заявляет:- A-a, пустяки, трисичуха обыкновенная.- Как это? Что за трисичуха?- A все просто, это триппер, сифилис, чума и холера одновременно.
Добрый день. Подскажите, пожалуйста, что с этим делать!
- huterka спросил 3 года назад
- Зарегистрируйтесь или войдите, что бы оставить комментарий.
Первое, что необходимо сделать, это как показано на фото подтянуть эти гайки на блоке управления зарядкой, который расположен на кожухе аккумулятора, через эти контакты проходит силовой электрический ток, плохие контакты на них приводят к тому:
- автомобиль периодически не заводится,
- пропадает зарядка аккумулятора
- вылетает ошибка Battery charge or electrical supply faulty
Далее необходимо проверить сам генератор на стабильность зарядки, хотя это скорее не в вашем случае, так как если он за пол года не вышел из строя, значит в нем все в порядке, но все же будет не лишней его проверка. И самое последнее, что может быть, это вышел из строя сам блок управления зарядкой и выкидывает ошибку. Да и еще нелишним будет поджать контакты на разъеме, который подключается снизу рядом с резонатором впускного воздуха. После исправления неисправности, ошибка снимается простым снятием клеммы от аккумулятора на несколько минут. Желаю удачи в ремонте!
- Админ отвечено 3 года назад
- Зарегистрируйтесь или войдите, что бы оставить комментарий.
И есть еще один момент из за чего может появлятся ошибка зарядки аккумулятора, на минусовой клемме есть маленький блок, который контролирует зарядку, если он поврежден, то так же может высвечиваться ошибка
- Админ отвечено 3 года назад
- Зарегистрируйтесь или войдите, что бы оставить комментарий.
Мутсубиши очень плохо ремонтируется, надо было ехать к тем кто занимается именно генераторами и у кого есть стенд для проверки. У крупных компаний есть целый набор сопутствующих товаров в наличии и каталоги что бы подобрать нужные заменители.
Нормально они ремонтируются. Но детали действительно есть только у тех кто специализируются на генераторах. У них же и стенды должны быть.
щетки от жигулей ставить нельзя они жесткие
Щётки от жигулей бывают разные. Бывают прекрасного качества. Можно купить регулятор хорошей фирмы и отпаять оттуда щётки. Как мне объясняли надо брать те которые медного цвета. Они служат долго и не изнашивают коллектор. Но вообще то они должны служить заметно больше 100ткм и надо внимательно изучить почему они стёрлись.
По гарантии генератор заменили или ремонтировали?
Как она может прогореть на таком пробеге?Что ОД сказал по этому поводу?
Да я сам в шоке, если не сказать больше. По словам дилера из четырех болтов крепящих коллектор отсутствовали аж 3 штуки, т.е. он держался на одном. Повода не доверять словам мастера у меня нет (он мой хороший знакомый), да и сделали в итоге по гарантии, хотя по-началу и были определенные сомнения. В итоге я принял решение что мне такие приключения нафиг не нужны и выставил Пыжа на продажу.
alex666, теперь понятно. Но ведь в таком случае, при не плотном соединении должно было сечь от туда, а это и звук и запах. Не обратили внимания?
Звук своеобразный был с самого начала, но я списал это на особенности работы двигателя и коробки, и, кстати, этот звук никуда и не пропал после замены прокладки. но в один "прекрасный" момент он стал прогрессировать и дошел до уровня жигулей без глушителя, с одновременным снижением тяги. Я за рулем с 98-го года и машин было более 20-ти, так что меня уже ничем не удивишь, но одно дело б/у и совсем другое дело новый автомобиль, да еще и не китайского/российского производства. В общем, по всей видимости, это последний новый а/м французского производителя в моей жизни:to_become_senile: . и испанского производства видимо тоже.
