Как снять стартер на вольво 740
Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).
Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.
- Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте.
- Пометьте главный электрический провод и отсоедините его от стартера.
- Отсоедините провод (пометьте) от магнитного переключателя.
- Открутите держатели проводов стартера.
- Двигатель типа «С»: если имеется, снимите пластину термической защиты.
- Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы.
- Если установлена, то снимите заднюю опору стартера.
- Снимите стартер с двигателя и выньте под автомобилем из моторного отсека.
- Двигатель типа «F»: снимите корпус воздушного фильтра.
- Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
- Снимите крышку стартера (если установлена).
- Снимите заднюю опору стартера.
- Выньте стартер снизу из моторного отсека.
- 16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта).
- Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
- Снимите правовое переднее колесо.
- Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта).
- Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя.
- Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.
Снятие магнитного переключателя
Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.
- Снимите стартер и зажмите его в тисках с защитными щечками.
- В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера.
- Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки.
- Выньте магнитный переключатель из стартера.
- При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке.
- Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.
Замена щеток стартера
Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.
- Снимите стартер.
- В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному.
- После снятия щитка коллектора отсоедините провод угольных щеток от держателя.
- Выньте угольные щетки с нажимными пружинами из направляющих держателя.
- В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине.
- Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте.
- В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой.
- Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки.
- Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях.
Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.
Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.
Начался какой-то скрежет при запуске. Но лезть туда не хотел. Пока в один прекрасный день стартер не стал просто крутить в холостую. При разборе выяснилось, что лопнул вал редуктора. Из-за заклинившего бендикса.
Купил сначала другой стартер, думал собрать из двух один, а он оказался безредукторный.
Отдал на ремонт родной. Но по причине закрытых границ ждал два месяца вал. Заодно поменял щёточный узел, втулки и подшипник. Работает как новый теперь. Хоть якорь и подстёрся. Но его замена вылилась бы в совсем уж неразумные деньги.

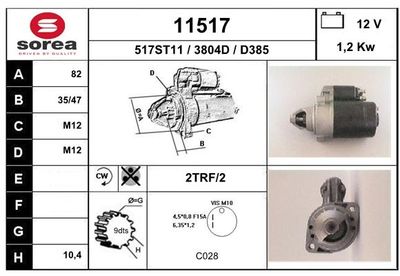

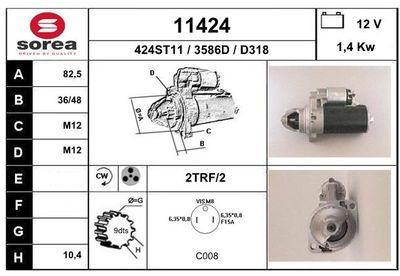

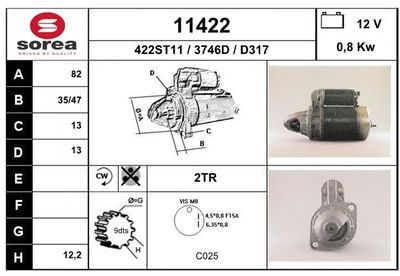

Volvo 740 1986, двигатель дизельный 2.4 л., 82 л. с., задний привод, механическая коробка передач — запчасти
Машины в продаже
Volvo 740, 1992
Volvo S60, 2003
Volvo 850, 1995
Volvo S60, 2001
Комментарии 4
Приветствую ! А редукторный как по сравнению с простым стартером без редуктора ? у меня стоит простой, крутит хорошо, но и батарейку высаживает на раз два, вот подумываю редукторный вкорячить
Привет. Я не сравнивал. Но могу сказать, что редукторный крутит очень хорошо с новым акб и после ремонта. Машина заводится реально с полоборота. И греть свечи почти не надо. Вряд ли обычный так сможет. У него и мощность 1.2кВт всего, как у Жигулёвского.
хм, так он и по размеру реально меньше, а еще оказывается и мощнее, хотя по идее и потребление у редукторного должно быть меньше чем у простого, а у меня там в блоке еще и электро кипятильник стоит, и простой стартер стоит в притирку, так что редукторный будет вообще в тему ))) кстати а номерок не подскажешь а то на фотке последние цифры не видно (
Мощность выше на выходе за счёт, собственно, редуктора. 0 001 218 004 005
Страница появилась благодаря Олегу Стасову. Все фотографии принадлежат ему, операции проделаны им собственноручно и в последствии написана эта статья.
Существует 3 вида “БОШевских” стартеров на 850ю. Сам сталкивался с 2 видами: 0 001 108 167 – 1,4 кВт и 0 001 110 063 - 1,7кВТ. Отличие по мощности объясняется климатом страны для эксплуатации в которой, предназначалась конкретная машинка. Отличаются они и размером (более мощный длиннее сантиметров на 5), но за счет разных кронштейнов крепления, являются взаимозаменяемыми в сборе, запчасти же на них отличаются.
Демонтаж
К стартеру подходят 4 провода. Крепятся они к соленоиду (втягивающему реле). Один (от замка зажигания) c разъемом “папа-мама” и 3 гайкой к верхней шпильке соленоида. Отсоединяем .
Вид сверху (головка блока снята). Белые стрелки – места крепления (болты уже сняты), желтая указывает где находится направляющий штифт.
Ниже показан снятый стартер с торца.
Откручиваем от соленоида гайку крепящую провод и 3 винта крепящие соленоид к стартеру.
Переходим к задней крышке. Откручиваем 2 гайки и 2 винта (торкс) – снимаем защитную крышку (фото 5).
Снимаем стопорное полукольцо (белая стрелка – фото 6), регулировочную шайбу (зеленая), прокладку (красная), вытаскиваем шпильки (раз уж гайки не захотели отворачиваться – синяя) и снимаем заднюю крышку стартера, щеточный узел, переднюю крышку… ну короче все разбираем, вынимаем, аккуратно раскладываем, дефектуем и запоминаем где, чего и как находилось.
Цифры на верхнем фото :
1 Корпус стартера
2 Планетарный редуктор
3 Рычаг привода
4 Привод (бендикс)
5 Защитная крышка (это которая на задней крышке находилась)
6 Передняя крышка
Ну а дальше по необходимости ковыряем. Для ориентира – фотки ниже. В моем случае нужно было поменять бендикс и развалившуюся планетарку, все остальное (пробег 270 000км) было в порядке.
ОБЩИЕ РЕКОМЕНДАЦИИ.
Будьте готовы к тому, что разбирается стартер достаточно детально и нужно проявить внимание, дабы не растерять мелкие детали. Например при разборке щеточного узла мы получим: 4 щетки, 4 пружинки, 4 держателя пружин и саму платформу. Шестеренки планетарного редуктора, всякие пластмаски – все съемное. При сборке щеточного узла, рекомендую зафиксировать щетки тонкой проволокой, дабы не исполнять танец с бубнами. Для смазки редуктора используется пластичная, консистентная смазка (я применил универсальную высокотемпературную литиевую смазку с SMT2, фирмы STEP UP).
Стартер
9162618 , 9128421, 9162401, 1363451
BOSCH
0 986 016 660 = 12210 руб
Бендикс
3544825
BOSCH
1 006 209 506 = 660 - 680 руб
1 006 209 530 = 650 - 595 руб
1 006 209 677 = 1030 руб
1 006 209 690 = 940 руб
1 006 209 815 = 1210 руб
1 006 209 922 = 3100 руб
BOSCH
1 006 209 618 = 810 руб
Втягивающее реле
3544830 = 7810 руб
9442291 = 12780 руб
BOSCH
0 331 303 068 = 3280 руб
2 339 304 068 = 1710 руб
BOSCH
2 339 304 068 = 1460 руб
0 331 303 068
0 331 303 042
0 331 303 046
0 331 303 063
0 331 303 069
0 331 303 110
VOLVO 850
Диагностика и ремонт VOLVO своими силами. Ремонт и программирование электронных блоков автомобилей. Привязку ключа, брелка, восстановление иммобилайзера. PIN KOD для штатной магнитолы. Удаленное программирование.
На ремонте у нас сегодня находится автомобиль Volvo S60 на котором необходимо снять и отремонтировать стартер, покажем вам подробную фото и видео инструкцию как это сделать своими руками.
На этой машине присутствует проблема, она довольно тяжело заводится в сильные морозы. Некоторые начинают грешить на аккумулятор, меняют его, затем переходят к стартеру, покупая новый. Хотя проблему можно решить менее кардинальным образом. По прошествии времени или когда автомобиль накатывает пробег за 200 тыс.км., смазка в стартере редуктора начинает терять свои свойства, туда попадает грязь, мелкие песчинки. Результатом этого машина начинает плохо заводится, особенно в сильные морозы. Покажем вам как провести обслуживание и ремонт этого стартера своими руками, на основе нашей наглядной видео инструкции, вы можете также поменять бендикс и втягивающее реле.
VIDA не предусматриваем какое либо обслуживание стартера, за исключением замены втягивающего, даже не описана операция по замене бендикса, хотя это можно сделать. Перед началом работы мы обязательно скидываем минус с АКБ. Далее мы снимаем воздуховод, на турбированных двигателях снизу идёт ещё один патрубок к дросселю, его также нужно демонтировать.
Снимаем со стартера спаренные силовые клеммы, они идут под ключ на 13. Болты крепления стартера под ключ на 10. Снимаем стартер с машины и переходим к его обслуживанию.
Производим начальную разборку:
Головкой на 14 сбиваем с фиксатора шайбу:
Затем выковыриваем её с посадочного места, это можно сделать отвёрткой. Теперь мы можем снять и заменить бендикс при необходимости. В нашем случае мы обойдёмся продувкой сжатым воздухом и новой смазкой. Бендикс рабочий, но там много мелкой скопившейся песочной смеси, которая негативно сказывается на его работе.
Вовремя полезли в сателлиты, старая смазка потеряла все свой свойства, превратившись в грязный комок, частично смешанный с песком. Тщательно всё очищаем и заново смазываем:
Редуктор смазывали универсальной водостойкой смазкой rubin mc 1520. Силовые клемники при обратной сборку необходимо почистить, но без фанатизма, до появления небольшого блеска.
После установки стартера на место, включаем зажигания, запуская ток в машину, ждём примерно минуту, за это время дроссель переключиться в крайнее положение, адаптируется и только после этого заводим.
Видео снятие и ремонт стартера в Вольво S60.
