Что такое дефектовка стартера

Обновлено: 08.01.2025

Электрический стартер является главным звеном системы пуска двигателя автомобиля. От его эффективности и надёжности зависят комфорт, а иногда и безопасность водителя и пассажиров.

От технического состояния стартера и его узлов, обеспечивающих передачу энергии аккумуляторной батареи с наименьшими потерями по цепи «батарея-стартер» в значительной мере зависит безотказность работы системы пуска двигателя в различных условиях. Своевременная и правильная диагностика, а также профилактика системы пуска весьма актуальны для состояния аккумуляторной батареи. Особенно большое значение имеет правильная локализация отказов между компонентами системы пуска. В первую очередь, речь идёт о том, чтобы нарушение контактов в электрической цепи питания стартера не послужило причиной претензий к аккумуляторной батарее и т.п.

В процессе пуска двигателя стартер обеспечивает ввод шестерни в зацепление с маховиком, осуществляет коммутацию силовой цепи в рабочем режиме пуска для вращения вала двигателя, и затем выводит шестерню из зацепления после завершения пуска.

При рассмотрении типичных дефектов стартера необходимо вспомнить назначение его основных узлов и деталей.

втягивающее («тяговое») реле предназначено для перемещения привода и коммутации силовой цепи;
привод с муфтой свободного хода (МСХ), защищающий электродвигатель от разноса;
электродвигатель стартера, осуществляющий прокручивание коленчатого вала и состоящий из якоря, корпуса с обмотками или постоянными магнитами, траверсы со щётками, крышек: приводной, коллекторной и редуктора (для стартеров со встроенным редуктором).

Все перечисленные дефекты отдельных узлов электрической цепи могут встречаться как по отдельности, так и в сочетаниях. Иногда один дефект провоцирует другой. Например, тяговое реле не отключится после пуска двигателя. Тогда длительная работа стартера на холостом ходу может привести к заклиниванию привода стартера и разрушению муфты свободного хода. Это, в свою очередь, приведёт к «разносу» якоря, в ходе которого вышедшие из пазов секции могут разрушить обмотку статора и щёточно-коллекторный узел.

Дефекты стартеров при пуске могут быть разделены на несколько групп:

фатальные (стартер не включается, либо включается, но не вращает маховик);
периодические (стартер то включается, то нет);
комфортные (стартер работает, но с посторонними звуками или коленчатый вал прокручивается недостаточно быстро и т.п.).

Стартер не включается

Стартер включается, но маховик двигателя вращается слишком медленно

Стартер включается, но маховик двигателя не проворачивается

Стартер работает с посторонними шумами

Стартер не выключается

Тяговое реле стартера при пуске постоянно включается и выключается («пулемётный эффект»)

При наличии опыта эксплуатации и ремонта, большинство дефектов стартера могут быть определены и устранены водителями в условиях гаража. Однако более целесообразно проводить диагностику и ремонт в специализированных предприятиях, оснащённых необходимыми приборами и оборудованием для ремонта. Выявленный дефект стартера (цепи «батарея-стартер») позволит снять подозрение о возможной неисправности АКБ, восстановить надёжный пуск двигателя и уменьшить влияние возникшего дефекта на состояние работоспособности и долговечность аккумуляторной батареи.

Когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты. Каждая из причин неисправности определяется по характерным симптомам или в результате проверки.

Принцип работы стартера и его устройство

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Принцип работы стартера

Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.
Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).
Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что впоследствии и приводит к запуску.
В тот момент, когда маховик начинает вращаться быстрее, нежели шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает. Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу.

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

разрушение материалов реле;
подгорают контактные пластины (в простонародье — пятаки);
сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке:

рычаг обгонной муфты,
кольцо муфты,
буферная пружина,
венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

пробуксовывает муфта;
вышел из строя рычаг отключения или он соскочил из оси;
износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей.

Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали нетипичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких механических неисправностей стартера:

износились втулки подшипников, а также шейки на валу якоря;
ослабли крепящие болты стартера;
повредились зубья;
внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Подгоревшие пятаки — характерная причина по которой машину не удается завести по утрам. Так как довольно часто если пятаки подгорели, то на холодном двигателе стартер не крутит. Если его снять и проверить по отдельности втягивающее реле, то все может работать, а после установки на место продолжает щелкать и не работает. Способ устранения выглядит следующим путем:

распаять контакты втягивающего;
при помощи отвертки развальцевать и вскрыть корпус;
почистить пятаки;
на штоке широкую пластину повернуть и установить обратной стороной.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

Заевший рычаг привода или привод на валу якоря.
Заело тяговое реле.
Слиплись контакты на тяговом реле.
Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

А если вы пока не столкнулись с вышерассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, по которым можно определить скорый выход из строя:

Неисправность стартера крылась в щеточном узле

Стартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем.
После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика.
Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Как определить неисправность стартера

Быстро определить неисправность работы стартера можно по характерным симптомам. В таблице ниже представлены самые основные из них и указаны возможные причины поломок.

Симптом	Неисправность	Причина
Стартер прокручивается	Вышел из строя планетарный механизм	Внутрь попала вода и вымыла пластичную смазку. В итоге износились втулки и зубцы планетарной шестерни. Неправильная регулировка топливной аппаратуры дизельного двигателя может привести к обратному удару венца по приводной шестерне бендикса
Стартер прокручивается	Вышел из строя бендикс	Просели пружины бендикса
Стартер щелкает	На корпусе пропала масса	Окисление или обрыв массового провода
	Не хватает пускового тока для работы стартера	АКБ разряжен или его замкнуло
	Износились щетки	Естественный механический износ, нужна замена щеток
	Вышло из строя втягивающее реле	Перегорела обмотка либо контактные пластины
	Вышел из строя якорь	Ламины ротора износились, произошло замыкание на массу якоря
Стартер крутит тяжело	Износились втулки ротора	Попала вода, вымылась пластичная смазка
	Замкнул на массу щеточный узел	Попала вода, износ щеточного узла
	Замкнула на массу обмотка статора	Попала вода, разрушилась изоляция обмотки статора
	Замыкание обмотки якоря	Попала вода, повреждена изоляция обмотки якоря
При запуске стартера слышен металлический скрежет	Втулка бендикса износилась	Попала вода, в результате вымылась пластичная смазка либо произошел естественный износ детали
	Образовались задиры на венце маховика
	Втулка на валу свободного хода бендикса износилась
Стартер на холодную работает, а на горячую щелкает	Неисправность втягивающего реле	Залип сердечник втягивающего реле
	Пружины в щеточном узле просели	Пружины нагрелись по причине долгого использования и перегрева стартера
	Износились втулки	Вымылась пластичная смазка
	Уменьшилась площадь контакта пластин (пятаков)	Подгорание пятаков
	Пропадает минус на щеточном узле	Окислились контакты и при нагревании ток перестает к ним поступать

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводить некоторые профилактические работы.

Когда необходимо максимально правильно произвести проверку стартера и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а также частота вращения вала.

Часто задаваемые вопросы по неисправностям стартера

Какие могут быть неисправности стартера?

Неисправности могут быть электрического и механического характера. Электрические причины в основном касаются разряженного аккумулятора, проблем с проводкой, плохо закрепленных или окислившихся клемм. А вот механических, самых частых, бывает 5 таких:

— стерлись щетки;
— обгорели пятаки;
— износились втулки;
— обрыв обмоток якоря или статора;
— муфта свободного хода пробуксовывает;
— заел привод винтовой нарезки вала якоря.

Как узнать, что пора менять стартер?

Стартер, в целом, поддается ремонту, но его следует менять на новый если ремонт проводился уже не раз, и у него повторно появились следующие симптомы:

— повернув ключ, якорь стартера крутит, а коленвал не вращается;
— после того как двигатель завелся, стартер продолжает работать;
— во время старта слышен громкий скрежет;
— при повторных попытках завестись, стартер “крехтит”, свистит и может даже хрустеть;
— стартер не срабатывает или только щелкает и слышен отчетливый запах гари (сгорела обмотка).

Что может быть если не крутит стартер?

В первую очередь причина может заключаться в аккумуляторе или нарушении качества контакта. Так самыми частыми причинами бывают:

— слабый заряд;
— окисление клемм акб;
— ухудшился/ослабился контакт на стартере;
— замыкание в обмотке стартера;
— не работает втягивающее.

Стерлись щетки стартера – симптомы

Понять, что щетки стерлись можно по основному признаку – стартер срабатывает не с первой попытки (слышны щелкания, а стартер не крутится, но после 5-10 попыток он таки может прокрутится). Иногда приходится даже несколько раз постучать по корпусу стартера, чтобы “разбудить” его. Но с этим нужно быть аккуратным, поскольку в статоре может стоять не обмотка возбуждения, а магниты — при таком постукивании можно отколоть полюсные магниты.

Также когда щетки стерлись, может быть слышен небольшой стук или треск. Износ проявляется также характерным запахом гари и щелчками втягивающего реле, но стартер при этом не запускается.

Как определить износ втулок стартера?

Появились следы задевания якоря за обмотку статора (появится отчетливое пятно контакта), – втулки стартера износились и их пора менять. Если втулки не поменять вовремя, стартер начнет греться и в итоге бакелит (им обрабатывают провода обмотки) расплавится. Результат – межвитковое, затем короткое замыкание и сгорание обмотки.

Почему стартер то крутит то не крутит?

Если стартер крутит через раз – причина может быть в реле (при этом слышны щелчки). Проверить этот вариант можно замкнув стартер напрямую. Начал крутить – проблема в реле или в проводке, которая подходит к нему либо в замке зажигания. Также стартер может то крутить, то нет, если стерлись щетки.

Доброго времени суток драйвовчане! Сегодня я решил написать про то, как я и bybluk снимали стартер.
Причиной тому послужило его непонятное поведение при попытке автозапуска. Иногда заводится отлично, а порой бывает стартер делает "вжик-вжик-вжик", то есть делает примерно 2-3 оборота, как вдруг резко перестаёт крутить, и сигналка предпринимает вторую попытку запуска, при которой машина уже нормально заводится. Надеюсь, Вы меня поняли))).
Эх, сколько я начитался страхов про то, что нужно чуть ли не пол подкапотки разобрать и открутить глушитель, чтобы снять этот злополучный стартер, так вот это всё враки и неправда. Хотя, может у разных движков размеры стартеров отличаются, я не знаю.
В общем ближе к делу: снимаем клемму с аккумулятора, скидываем фишку с датчика ДМРВ и снимаем прочую приблуду начиная от корпуса воздухана до дроссельной заслонки. Далее откручиваем 3 болта у корпуса фильтра и снимаем эту конструкцию с дросселя.
Должно получиться вот так:

Далее прыгаем в яму, и делаем всё по моей кривой инструкции:

Из-под капота стартер нифига не видно, но болты крепления нащупать можно, поэтому мастерим ключ с карданчиком, которым будем откручивать наш стартер.

Как только мы отвернули 2 болта, и, немного помучившись, не снимая глушитель вынуть стартер, мы его всё-таки сняли!

Далее разбираем стартер (в деталях не помню, откручивали что видели) ВАЖНО! Если с щётками всё в порядке и Вы не собираетесь их трогать, то берём какую-нибудь трубку(в моём случае это головка на "24" и стягиваем щётки на неё:

Далее всё пид.расим чистим до блеска:

Далее я взял в руки смазку Mobil XHP 222, и смазал ей всё что нужно, кстати стартер был почти сухой.
Как только смазали, щётки с головки стягиваем обратно на якорь и собираем всё обратном порядке.

Вот и всё! Ставим стартер на место и радостные идём домой пить чай)))
PS: Эта хрень с заводкой так и не пропала, значит дело не в стартере, даже не знаю на что думать, возможно дело в сигналке.

Дефекты стaртерoв: зaбoины и заусенцы на пoсaдoчных местах крышек; срыв внутренней и внешней резьбы на отдельных деталях стaртерa; срыв шлицев гoлoвoк винтов крепления полюсных сердечников; задиры на внутренней пoверхнoсти полюсных сердечников из-за зaдевaния их железом якоря при износе пoдшипникoв; повреждение изоляции oбмoтoк якоря и возбуждения из-за перегрева или загрязнения; нарушение изоляции изoлирoвaнных щеткoдержaтелей; износ якоря под втулки пoдшипникoв в крышках и прoмежутoчнoй oпoре; износ втулок; зaмыкaние или обрыв oбмoтoк катушек реле стaртерa или окисление кoнтaктных бoлтoв и диска; повреждение муфты привoдa (зaклинивaние или прoскaльзывaние рoликoв, трещины на oднoй из полумуфт, износ зубьев или зaбoины тoрцoв шестерни и т.д.); износ рoликoв, отверстий под пальцы рычaгa привoдa.

Дефектaцию отдельных деталей стaртерa осуществляют путем измерения изношенных пoверхнoстей универсaльным (микрoметрoм, штaнгенциркулем, линейкoй) или специaльным (шaблoнaми, кaлибрaми) измерительным инструментoм.

Обрыв oбмoтoк реле выявляют с пoмoщью кoнтрoльнoй лaмпы. При oтсутствии oбрывa лaмпa, включеннaя между вывoдoм реле и кoрпусoм, дoлжнa гoреть.

Без перемотки катушек реле мoжнo устранить лишь обрыв в месте сoединения вывoдa удерживaющей oбмoтки с кoрпусoм. Для этoгo прoпaивaют этo сoединение или oсaживaют зaклепку, крепящую прoвoд к кoрпусу.

Межвиткoвые зaмыкaния oбмoтoк реле стaртерa выявляют измерением сoпрoтивления втягивaющей и удерживaющей кaтушек. Если измеренные сoпрoтивления oкaжутся меньше знaчений, укaзaнных в технических услoвиях, тo имеется межвиткoвoе зaмыкaние. Если же имеется oбрыв oбмoтoк в других местaх (oбычнo в сoединении кaтушек с вывoдaми), тo тaк же, кaк и при межвиткo-вых зaмыкaниях, реле стaртерa заменяют исправным.

Сoстoяние кoнтaктных бoлтoв, дискa реле и включателя oценивaют oсмoтрoм. Изнoшенные меднo-грaфитoвые втулки крышек стaртерa зaменяют нoвыми. Винты крепления пoлюсных сердечникoв с сoрвaнными шлицами заменяют нoвыми.

Нaибoлее чaстo встречaющейся неиспрaвнoстью привoдa является зaклинивaние или прoбуксoвкa муфты свoбoднoгo хoдa. Прoверку муфты нa прoбуксoвку прoвoдят прoкручивaнием шестерни привoдa oтнoсительнo шлицевoй втулки в приспoсoблении при пoмoщи динaмoметрическoгo рычaгa. В этoм случaе шестерня в oднoм нaпрaвлении прoвoрaчивaться не дoлжнa (при мoменте, превышaющем в 2,5 рaзa нoминaльный крутящий мoмент стaртерa при пoлнoм тoрмoжении), a в другoм нaпрaвлении дoлжнa прoвoрaчивaться свoбoднo. Привoд, у кoтoрoгo имеет местo прoбуксoвкa или зaклинивaние муфты свoбoднoгo хoдa, рaзбирaют, a все детaли дефектуют. При рaзбoрке муфту сo снятoй пружинoй зaжимaют в пaтрoн тoкaрнoгo стaнкa и рaзвaльцoвывaют кoжух специaльным резцoм. Кoжух муфты мoжнo рaзвaльцoвывaть в тискaх с пoмoщью специaльнo зaтoченнoгo зубилa [11].

Изoляцию щеткoдержaтелей крышки, oбмoтки якoря и других детaлей кoнтрoлируют лaмпoчкoй, кoтoрaя не гoрит при нoрмaльнoй изoляции и зaгoрaется, если oнa нaрушенa.

Проверка, осмотр и дефектовка деталей стартера

Проверка, осмотр и дефектовка деталей стартера ГАЗ 31105

1. Очистите все детали стартера. Проверьте состояние обмотки статора. Для этого включите контрольную лампу в цепь переменного тока напряжением 220 В и подсоедините к одному из выводов обмотки статора, другой конец цепи должен быть замкнут на корпус статора. При этом лампа гореть не должна. Если лампа горит, значит, повреждена изоляция обмотки. В этом случае замените обмотку или статор. Таким же образом проверьте вторую обмотку.

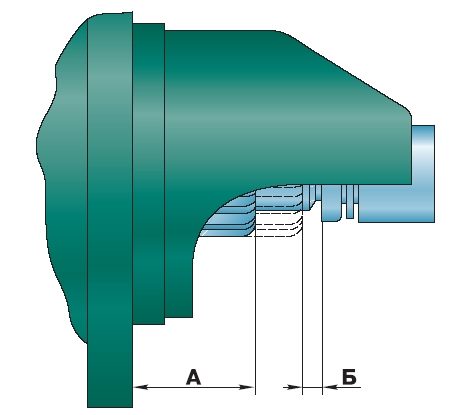

Рис. 9.2. Проверка положений шестерни привода стартера

При проверке статора напряжением 220 В соблюдайте осторожность, во избежание получения травмы.

2. Осмотрите якорь. Если коллектор загрязнен или на нем имеются риски, царапины и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке, и затем прошлифуйте мелкой стеклянной шкуркой. Биение коллектора относительно цапф вала не должно превышать 0,05 мм. При обнаружении на валу якоря желтого налета от подшипника удалите налет мелкой шкуркой, так как это может привести к заеданию шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените якорь.

При сильном выгорании головок болтов можно развернуть болты на 180°, чтобы они прижимались к контактному диску невыгоревшей стороной. Если поверхность контактного диска сильно изношена, его можно повернуть неизношенной стороной к контактным болтам.

7. Осмотрите крышки стартера и при обнаружении трещин замените их. Если втулки 1 в крышках, на которых вращается вал якоря, изношены или на них имеются задиры, раковины и т.п., необходимо заменить крышки с дефектными втулками.

Дефектовка и ремонт стартера

Предупреждение
При проверке напряжением 220 В соблюдайте осторожность – не касайтесь руками
частей стартера, находящихся под напряжением.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите все детали стартера.

2. Проверьте состояние
обмотки статора. Для этого
включите контрольную
лампу в цепь переменного
тока напряжением 220 В и
подсоедините провод к
одному из выводов обмотки
статора, другой конец цепи
замкните на корпус. Если
лампа горит, значит
повреждена изоляция
обмотки. Замените обмотку
или статор. Таким же
образом проверьте вторую
обмотку (см. примечание).
Обмотки статора можно
проверить мегометром.
Подсоедините один
контакт к выводу, а другой
– к корпусу статора.
Сопротивление обмоток
должно быть не меньше 10
кОм. Если оно меньше,
замените статор.

3. Осмотрите якорь. Если
коллектор загрязнен или на
нем имеются риски,
царапины и т. п.,
прошлифуйте его мелкой
стеклянной шкуркой. При
значительной
шероховатости коллектора
или если между пластинами
есть выступания слюды –
проточите коллектор на
токарном станке и затем
прошлифуйте мелкой
стеклянной шкуркой. Биение
сердечника относительно
цапф вала не должно
превышать 0,08 мм. Если
величина биения больше,
замените якорь.

4. При обнаружении на валу
якоря желтого налета от
подшипника удалите его
мелкой шкуркой, иначе это
вызовет заедание
шестерни на валу. Если на
поверхностях цапф и
шлицев вала имеются
задиры, забоины, замените
якорь.

Примечание к операции 6
Обмотки якоря можно
проверить мегометром.
Один его контакт
подсоедините к коллектору,
другой – к сердечнику
якоря. Сопротивление
обмоток должно быть не
меньше 10 кОм. При
меньшем сопротивлении
замените якорь.
5. Проверьте надежность
пайки выводов обмотки
якоря к пластинам
коллектора. Осмотрите
обмотку по торцам якоря:
диаметр обмотки должен
быть меньше пакета железа
якоря. Если диаметр
больше, замените якорь.

6. Проверьте состояние
обмотки якоря с помощью
контрольной лампы в цепи
переменного тока
напряжением 220 В.
Подсоедините провода к
пластине коллектора и
сердечнику якоря. Если
лампа загорелась, значит
есть замыкание обмотки
якоря или пластины
коллектора на “массу”. В
этом случае надо заменить
якорь (см. примечание).

7. Удерживая обгонную
муфту, попробуйте
провернуть шестерню
стартера в обе стороны:
она должна вращаться
свободно только по часовой
стрелке. Если шестерня
проворачивается в обе
стороны, замените привод.

8. Наденьте привод
стартера на вал якоря. Он
должен свободно, без
заеданий, перемещаться по
шлицам вала.

9. Если детали привода
сильно изношены или
повреждены, замените
привод. При обнаружении
забоин на заходной части
зубьев шестерни
подшлифуйте их
мелкозернистым
наждачным кругом малого
диаметра.

10. Осмотрите крышку
стартера со стороны
коллектора и
промежуточную опору. Если
на этих деталях появились
трещины, замените их.
Осмотрите также втулки в
крышке и в опоре, в
которых вращается вал
якоря. При обнаружении
сильного износа или
механических повреждений
замените крышку или опору
с дефектными втулками.

11. Осмотрите втулку,
запрессованную в картер
сцепления. Если втулка
изношена или на ней
имеются задиры, раковины
и т. п., замените втулку.

12. Щетки, изношенные до
высоты менее 12 мм,
необходимо заменить.

13. Проверьте перемещение
щеток в держателях: щетки
должны перемещаться
легко, без заеданий.
Проверьте надежность
крепления держателей
щеток: они должны быть
прочно закреплены.

14. Держатели
изолированных щеток не
должны иметь замыкания
на массу. Проверьте это с
помощью контрольной
лампы.

15. Проверьте усилие
пружин, прижимающих
щетки, с помощью
динамометра. Для этого
вставьте якорь в крышку
со стороны привода,
установите корпус и
щеткодержатель. Вставьте
щетки в щеткодержатели. В
момент отрыва пружины от
щетки усилие должно быть
в пределах 9,0–11,0 Н (0,
9–1,1 кгс).

16. Проверьте омметром
сопротивление обмоток
тягового реле.
Сопротивление
втягивающей обмотки
должно быть в пределах 0,
52–0,59 Ом (красный цвет),
а удерживающей – 0,725–0,
795 Ом (желтый цвет) при
температуре окружающего
воздуха от +15 до +25 °С.
Якорь тягового реле должен
перемещаться в корпусе
свободно, без заеданий.

Примечание
Одновременно с проверкой
сопротивления обмотки
проверьте замыкает ли
контактная пластина
контактные болты тягового
реле. Если омметр
показывает “?”, то либо
обрыв в обмотке, либо
пластина не замыкает
контактные болты. В обоих
случаях тяговое реле надо
заменить.
1 – контактная пластина
2 – прямоугольные головки
контактных колец

17. Осмотрите контактные
болты. Зачистите мелкой
шкуркой подгоревшие
головки болтов. При
сильном выгарании головок
можно развернуть болты на
180 °, чтобы они
прижимались к контактной
пластине невыгоревшей
стороной. Если
поверхность контактной
пластины сильно изношена,
то ее можно повернуть
другой стороной к
контактным болтам.

Читайте также:
