Видеорегистратор highscreen black box compact инструкция
Примечание: функции, внешний вид, комплектация и порядок работы с устройством могут быть изменены производителем в связи с доработками, как самого устройства, так и его программного обеспечения без предварительного уведомления.
8. Используйте только тот кабель питания, который поставляется с устройством. В противном случае, надежная работа устройства не гарантируется. 9. Не пользуйтесь для протирки устройства жидкости, содержащие масла или растворители (бензин, спиртосодержащие жидкости, ацетон). Используйте для этой цели
GPS СЪЕМКА ВИДЕО И ПРЕДУПРЕЖДЕНИЕ О РАДАРАХ И КАМЕРАХ ГИБДД Комплекс контроля дорожного движения “СТРЕЛКА-СТ” Нighscreen Black Box ST 700 метров 500 метров Зона фиксации “СТРЕЛКИ-СТ” Нарушение ПДД Штрафы 50 метров 0 метров Риск на дороге Зона предупреждения по GPS Зона детектирования радаров ГИБДД
Запись по датчику Если во время движения, устройство зарегистрирует сигнал от датчика ускорения, превышающий заданное в настройках пороговое значение (причиной может быть удар, наезд на препятствие), то информация, записанная приблизительно в течение одной минуты до поступления сигнала, и в течении
ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ
ПОРЯДОК РАБОТЫ Подготовка к работе 1. Установите microSD карточку в устройство. Желательно использовать чистую карточку объемом не менее 4 ГБ и классом скорости не ниже 6, поскольку для записи с высоким разрешением требуется высокое быстродействие. 2. При установке, карточка должна быть
Изображение или строка на ЖК-дисплее 1 2 3 4 5 6 7 8 9 10 Значение Мигающий индикатор активной записи. Сообщает о том, что устройство записывает текущую информацию. В правом верхнем углу экрана отображается время, прошедшее с начала записи текущего фрагмента Индикатор паузы. Сообщает о том, что
РАБОТА С ПРОГРАМОЙ ВОСПРОИЗВЕДЕНИЯ Для запуска программы воспроизведения необходимо извлечь карточку из устройства, и через адаптер подключить ее к компьютеру. После этого, следует запустить файл DRPLAYER.exe, который находится в корневой папке на карточке. Если Вы не форматировали карточку в
Описание окон программы и органов управления. No. Название Описание 1 Кнопка выбора папки Нажатие на кнопку, позволяет выбрать папку с видеофрагментами. По умолчанию, программа выбирает папку с записями на карточке микроSD. 2 Кнопка записи Нажатие на кнопку позволяет записать текущий фрагмент в
12 Окно с картой маршрута 13 Временная шкала Отображает карту местности с нанесенным на нее треком и текущим положением автомобиля в соответствии с записанным видео. По карте можно определить, где пролегал маршрут, а по видео – как выглядел каждый метр маршрута во время записи. Для отображения
Технические характеристики Highscreen Black Box ST Параметр Сенсор камеры Процессор Угол обзора Разрешение видеозаписи Алгоритм сжатия видео Формат видеофайла Разрешение фото ЖК-дисплей GPS-приемник G-сенсор Радар-детектор* Карточка памяти Аккумуляторная батарея Напряжение питания Габаритные
Примечание: функции, внешний вид, комплектация и порядок работы с устройством могут быть изменены производителем в связи с доработками, как самого устройства, так и его программного обеспечения без предварительного уведомления.
8. Используйте только тот кабель питания, который поставляется с устройством. В противном случае, надежная работа устройства не гарантируется. 9. Не пользуйтесь для протирки устройства жидкости, содержащие масла или растворители (бензин, спиртосодержащие жидкости, ацетон). Используйте для этой цели
GPS СЪЕМКА ВИДЕО И ПРЕДУПРЕЖДЕНИЕ О РАДАРАХ И КАМЕРАХ ГИБДД Комплекс контроля дорожного движения “СТРЕЛКА-СТ” Нighscreen Black Box ST 700 метров 500 метров Зона фиксации “СТРЕЛКИ-СТ” Нарушение ПДД Штрафы 50 метров 0 метров Риск на дороге Зона предупреждения по GPS Зона детектирования радаров ГИБДД
Запись по датчику Если во время движения, устройство зарегистрирует сигнал от датчика ускорения, превышающий заданное в настройках пороговое значение (причиной может быть удар, наезд на препятствие), то информация, записанная приблизительно в течение одной минуты до поступления сигнала, и в течении
ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ
ПОРЯДОК РАБОТЫ Подготовка к работе 1. Установите microSD карточку в устройство. Желательно использовать чистую карточку объемом не менее 4 ГБ и классом скорости не ниже 6, поскольку для записи с высоким разрешением требуется высокое быстродействие. 2. При установке, карточка должна быть
Изображение или строка на ЖК-дисплее 1 2 3 4 5 6 7 8 9 10 Значение Мигающий индикатор активной записи. Сообщает о том, что устройство записывает текущую информацию. В правом верхнем углу экрана отображается время, прошедшее с начала записи текущего фрагмента Индикатор паузы. Сообщает о том, что
РАБОТА С ПРОГРАМОЙ ВОСПРОИЗВЕДЕНИЯ Для запуска программы воспроизведения необходимо извлечь карточку из устройства, и через адаптер подключить ее к компьютеру. После этого, следует запустить файл DRPLAYER.exe, который находится в корневой папке на карточке. Если Вы не форматировали карточку в
Описание окон программы и органов управления. No. Название Описание 1 Кнопка выбора папки Нажатие на кнопку, позволяет выбрать папку с видеофрагментами. По умолчанию, программа выбирает папку с записями на карточке микроSD. 2 Кнопка записи Нажатие на кнопку позволяет записать текущий фрагмент в
12 Окно с картой маршрута 13 Временная шкала Отображает карту местности с нанесенным на нее треком и текущим положением автомобиля в соответствии с записанным видео. По карте можно определить, где пролегал маршрут, а по видео – как выглядел каждый метр маршрута во время записи. Для отображения
Технические характеристики Highscreen Black Box ST Параметр Сенсор камеры Процессор Угол обзора Разрешение видеозаписи Алгоритм сжатия видео Формат видеофайла Разрешение фото ЖК-дисплей GPS-приемник G-сенсор Радар-детектор* Карточка памяти Аккумуляторная батарея Напряжение питания Габаритные
Любительский
Российский бренд Highscreen известен прежде всего как поставщик смартфонов на базе операционной системы Android. Однако под этим брендом также выходят автомобильные видеорегистраторы, причем линейка таких устройств у Highscreen достаточно широка. В основном в нее входят гибридные модели, то есть такие, которые совмещают в себе функции регистратора и какого-нибудь другого электронного гаджета.
Прежде всего, расскажу о комплектации этого гаджета. Highscreen Black Box Compact поставляется в черной картонной коробке неплохого качества, на лицевой стороне которой изображен сам регистратор и кратко изложены все его достоинства. Внутри же обнаруживаются сам видеорегистратор Highscreen Black Box Compact, держатель-присоска на лобовое стекло автомобиля, два кабеля USB-miniUSB (первый для зарядки, второй – для подключения к компьютеру, они различаются по длине), зарядник от прикуривателя, держатели для провода на липкой основе в количестве 8 штук, инструкция и гарантийный талон.
Корпус Highscreen Black Box Compact сделан из шероховатого черного пластика. Качество сборки весьма высокое: все части устройства плотно прилегают друг к другу, зазоры между ними минимальные, а стыки ровны. При сжатиях гаджета в руках с разумной силой скрипов я не услышал, это радует. К слову, регистратор имеет достаточно компактные габариты (о чем, собственно, гласит название модели) – 65 х 38 х 24,9 мм, а весит всего 59 г, то есть он немного крупнее обыкновенного спичечного коробка. Небольшие размеры говорят о том, что аппарат не будет сильно закрывать обзор водителю, что немаловажно
На верхнем торце Highscreen Black Box Compact расположено место для крепления к присоске, miniUSB-разъем и микрофон. На нижнем – утопленная в корпус клавиша сброса. На левом торце находится слот под карту памяти формата microSD, а на правом – спрятанный под заглушкой HDMI-разъем.
На обратной стороне Highscreen Black Box расположен объектив камеры и динамик. К слову, о камере: здесь используется 2-Мп матрица (1/2,7'') производства компании OmniVision – OmniPixel3-HS и стеклянная оптика с инфракрасным фильтром. Процессор же здесь бюджетный – Ambarella A2S60.
Видеорегистратор пишет видео в максимальном разрешении 1920 х 1080 пикселей, то есть Full HD 1080p, частота – 30 кадров в секунду (битрейт – 12 Мбит/с). Предусмотрена опция циклической записи, то есть при заполнении карты памяти новое видео записывается сверху на старое. Видеозапись может вестись непрерывно или же фрагментами по 1, 5, 10, 15, 30 или 45 минут. Угол обзора камеры несколько выше общепринятого (120 градусов): в режиме съемки в формате Full HD 1080p он составляет 170 градусов, а в режиме HD 720p – 120. Нельзя оставить без внимания наличие встроенной памяти, далеко не многие автореги могут похвастаться подобным, в Highscreen Black Box Compact ее объем составляет 512 Мб.
Скажу так: качество на четверку. Цене модели соответствует, хотя оно явно не максимальное не рынке. Хотите более качественную запись – готовьтесь заплатить минимум в полтора раза больше.
Также предусмотрена возможность делать фотографии в максимальном разрешении 3,5 Мп. Вполне логично, что если матрица, используемая в Highscreen Black Box Compact, 2-мегапиксельная, то при выборе режима фотографирования в разрешении 3,5 Мп будет применена интерполяция (программное растягивание до более высокого разрешения). При записи видео интерполяция не используется, что немаловажно.
Что касается времени автономной работы Black Box Compact, то оно составляет примерно 20 минут (аккумулятор на 180 мАч). С одной стороны, этого мало, но с другой – а зачем больше? Ведь многие автомобильные видеорегистраторы вообще не имеют аккумулятора. А 20 минут работы без подзарядки вполне достаточно для того, чтобы, например, выйти из автомобиля и записать место ДТП со стороны.
Подведу итоги. Highscreen Black Box Compact, в целом, понравился. Регистратор имеет небольшие габариты (читай – практически не мешает обзору), при этом отличается неплохим качеством записи видео. Кроме этого, в устройстве имеются такие дополнения, как G-сенсор и датчик движения. Стоит же гаджет относительно недорого – около 4,5 тысяч рублей. В принципе, вполне вменяемо.
Любительский
Видеорегистратор Highscreen Black Box Compact выполнен в маленьком корпусе и обладает хорошим качеством записи видео, хоть и лишен излишеств. Впрочем, смотрите на все сами.
Рассматриваемая модель видеорегистратора относится к простым моделям, рассчитанным на массового покупателя. Об этом говорит и внешний вид, и комплектация, и набор функций аппарата.
Вообще, комплект небогатый, но в нем есть все, что нужно для работы с устройством: регистратор, крепление на лобовое стекло, блок питания от прикуривателя, два кабеля USB для питания в авто (с загнутым разъемом и большой длиной) и для ПК, инструкция, гарантийный талон и комплект из восьми крючков крепления провода питания по периметру лобового стекла.
Вторя своему названию, Highscreen Black Box Compact имеет минимальные габариты даже в сборе с креплением к лобовому стеклу.
А теперь посмотрим на корпус регистратора, который своим видом напоминает отраженный в зеркале фотоаппарат в мультяшной стилистике.

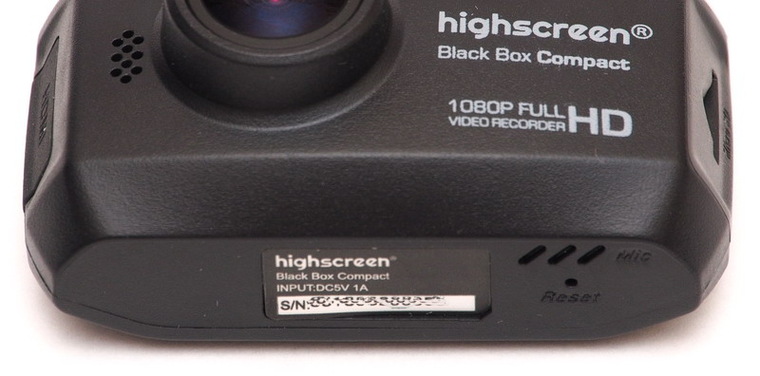

Спереди, как водится, находится объектив с широким углом обзора по диагонали (до 120 град) и отверстие динамика. А вот на нижней панели находится микрофон и отверстие кнопки сброса параметров.
Сверху найдется паз для крепления к кронштейну – устройство легко ставится и извлекается. Там же заметен разъем USB для питания и передачи записанного видео.

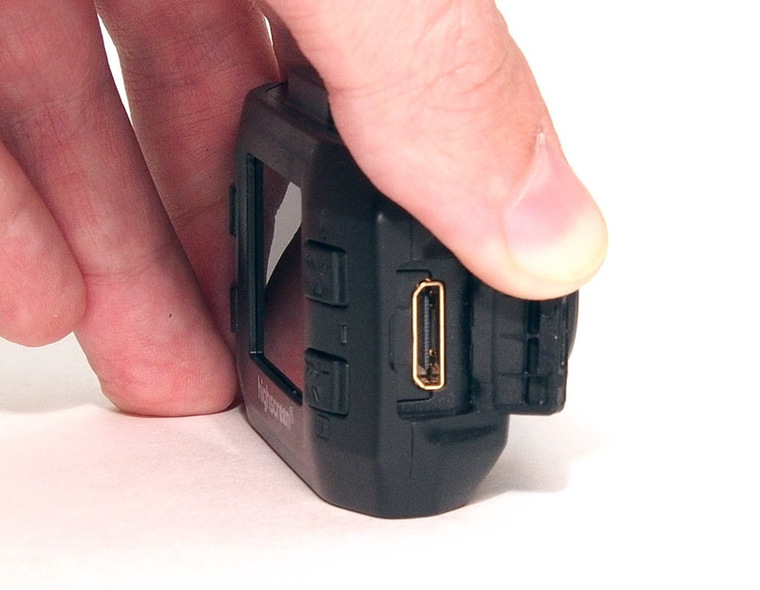

Слева размещен ничем не закрытый слот для карты памяти MicroSDHC (32 Гб), это помимо встроенных 512 Мб собственной памяти. С правой стороны находится прикрытый заглушкой разъем Mini-HDMI.

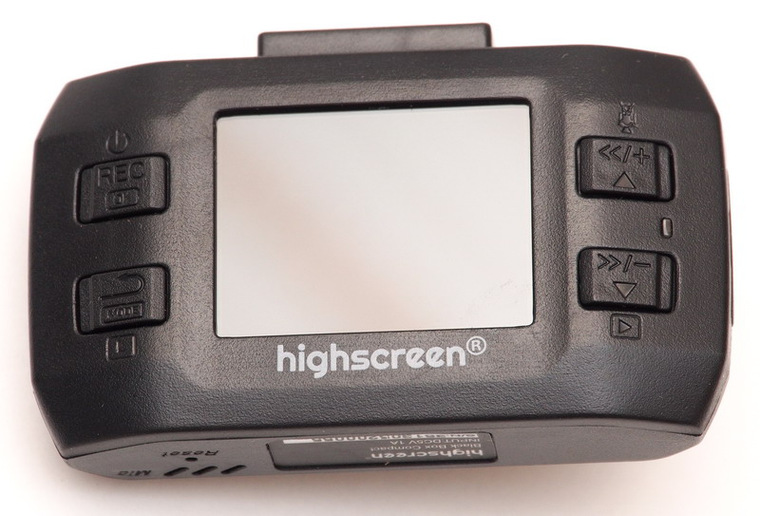

На задней панели сосредоточено все управление аппаратом: тут 1.5-дюймовый дисплей с разрешением 480х240 и по периметру кнопки управления: слева кнопка включения, записи видео и подтверждения, кнопка переключения режимов и отмены. Справа: кнопка увеличения громкости, предыдущего пункта меню и назад, кнопка уменьшения громкости, следующего пункта меню и воспроизведения.
Управление регистратором организовано на удивление удобно: тут есть и меню настройки, а основные функции выполняются напрямую кнопками. При этом в список функций входит видеосъемка, сохранение фотографий и просмотр содержимого. Аппарат лишен излишеств вроде GPS или детектора радаров, но имеет датчик ускорения и обладает датчиком движения в кадре. В конструкции также предусмотрена батарея на полчасика непрерывной съемки – для того, чтобы после аварии можно было выйти и заснять последствия, если, конечно, будет такая возможность.
Устроен Highscreen Black Box Compact на процессоре Ambarella A2S30 – не самый свежий чип, но способный записать 1080p с частотой 25 или 30 кадров/с. Есть режим 720p (25/30 к/с), 480p (50/60 к/с) и 640x480/120 к/с. Последний режим – скоростной.
В итоге про видео можно сказать хорошее: днем четкость на уровне среднего класса, ночью закономерно падает, но благодаря качественной матрице 2 Мп с большим динамическим диапазоном прибор адекватно запоминает темные улочки. Записываются фрагменты от 1 до 45 минут, либо постоянная запись до заполнения – все задается в настройках. С фотографиями все и так понятно: 2 Мп или интерполяция, да и широкий объектив – то есть все весьма специфично.
Выводы
Highscreen Black Box Compact – представитель самого распространенного семейства видеорегистраторов без претензий: аппарат пишет видео, снимает фото, стильно выглядит, качественно собран: тут и оптика высокого класса, и матрица, и удобный дизайн. Немного омрачает дело лишь выпуклая линза. В целом же регистратор понравился по всем параметрам за свои 4000 рублей. Ну а если вам понадобится аппарат с большими возможностями, то придется готовить более толстый кошелек.
Примечание: функции, внешний вид, комплектация и порядок работы с устройством могут быть изменены производителем в связи с доработками, как самого устройства, так и его программного обеспечения без предварительного уведомления.
8. Используйте только тот кабель питания, который поставляется с устройством. В противном случае, надежная работа устройства не гарантируется. 9. Не пользуйтесь для протирки устройства жидкости, содержащие масла или растворители (бензин, спиртосодержащие жидкости, ацетон). Используйте для этой цели
GPS СЪЕМКА ВИДЕО И ПРЕДУПРЕЖДЕНИЕ О РАДАРАХ И КАМЕРАХ ГИБДД Комплекс контроля дорожного движения “СТРЕЛКА-СТ” Нighscreen Black Box ST 700 метров 500 метров Зона фиксации “СТРЕЛКИ-СТ” Нарушение ПДД Штрафы 50 метров 0 метров Риск на дороге Зона предупреждения по GPS Зона детектирования радаров ГИБДД
Запись по датчику Если во время движения, устройство зарегистрирует сигнал от датчика ускорения, превышающий заданное в настройках пороговое значение (причиной может быть удар, наезд на препятствие), то информация, записанная приблизительно в течение одной минуты до поступления сигнала, и в течении
ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ
ПОРЯДОК РАБОТЫ Подготовка к работе 1. Установите microSD карточку в устройство. Желательно использовать чистую карточку объемом не менее 4 ГБ и классом скорости не ниже 6, поскольку для записи с высоким разрешением требуется высокое быстродействие. 2. При установке, карточка должна быть
Изображение или строка на ЖК-дисплее 1 2 3 4 5 6 7 8 9 10 Значение Мигающий индикатор активной записи. Сообщает о том, что устройство записывает текущую информацию. В правом верхнем углу экрана отображается время, прошедшее с начала записи текущего фрагмента Индикатор паузы. Сообщает о том, что
РАБОТА С ПРОГРАМОЙ ВОСПРОИЗВЕДЕНИЯ Для запуска программы воспроизведения необходимо извлечь карточку из устройства, и через адаптер подключить ее к компьютеру. После этого, следует запустить файл DRPLAYER.exe, который находится в корневой папке на карточке. Если Вы не форматировали карточку в
Описание окон программы и органов управления. No. Название Описание 1 Кнопка выбора папки Нажатие на кнопку, позволяет выбрать папку с видеофрагментами. По умолчанию, программа выбирает папку с записями на карточке микроSD. 2 Кнопка записи Нажатие на кнопку позволяет записать текущий фрагмент в
12 Окно с картой маршрута 13 Временная шкала Отображает карту местности с нанесенным на нее треком и текущим положением автомобиля в соответствии с записанным видео. По карте можно определить, где пролегал маршрут, а по видео – как выглядел каждый метр маршрута во время записи. Для отображения
Технические характеристики Highscreen Black Box ST Параметр Сенсор камеры Процессор Угол обзора Разрешение видеозаписи Алгоритм сжатия видео Формат видеофайла Разрешение фото ЖК-дисплей GPS-приемник G-сенсор Радар-детектор* Карточка памяти Аккумуляторная батарея Напряжение питания Габаритные
