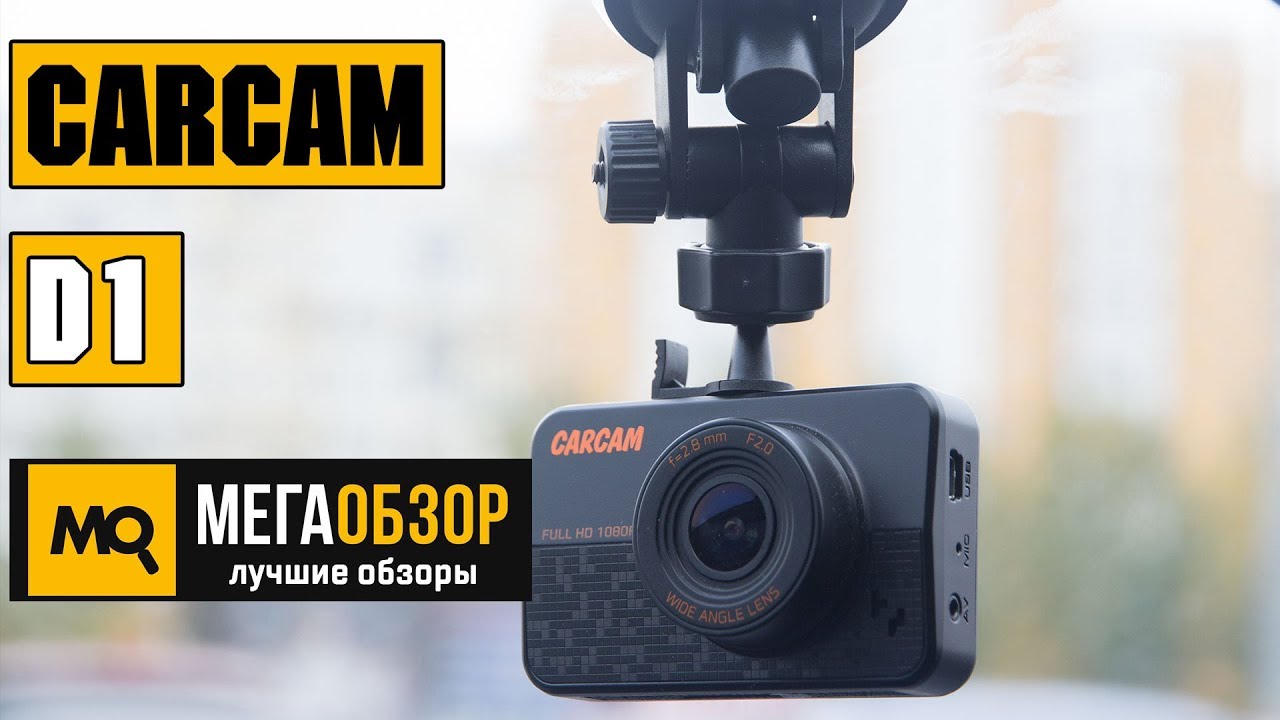

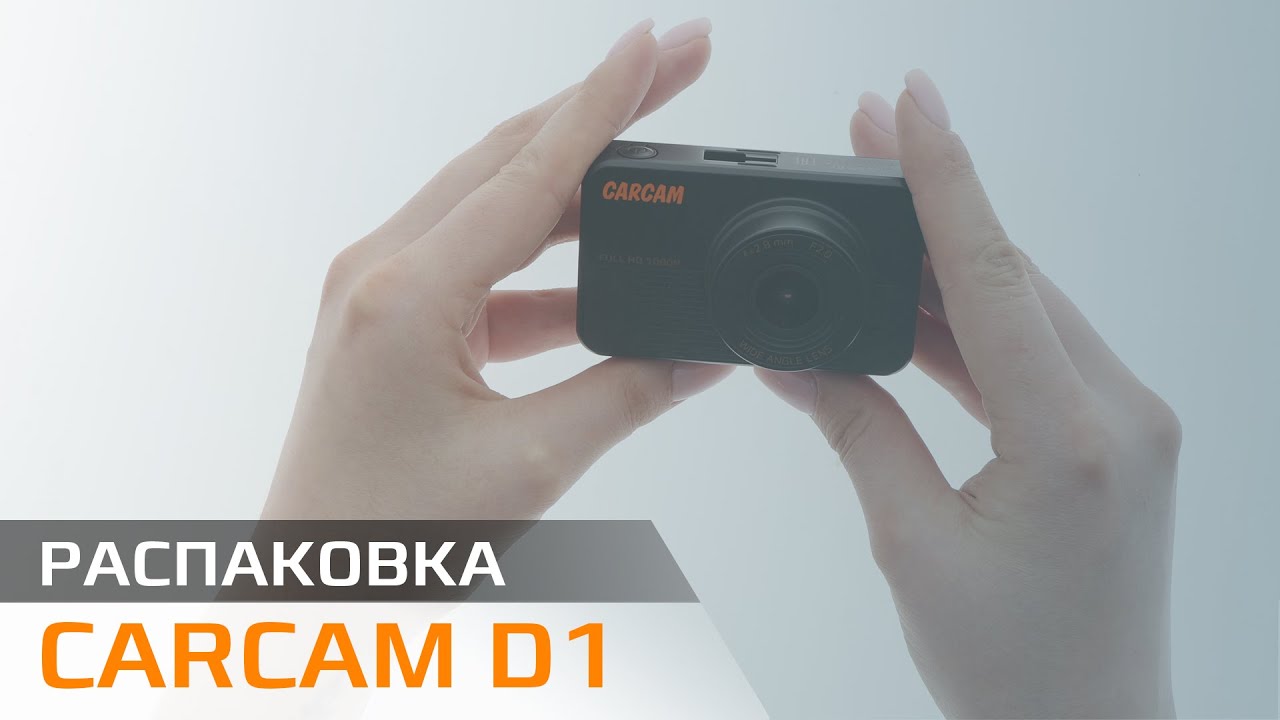

CARCAM D1 – автомобильный Full HD видеорегистратор с дополнительной камерой. Основная камера устройства обладает углом обзора 140° и ведёт качественную съемку в разрешении 1920x1080p. Дополнительная камера обладает углом обзора 120° и может использоваться для видеофиксации обстановки позади автомобиля или в его салоне, а также для безопасной парковки. Встроенный G-сенсор позволяет автоматически защитить видеофайл от перезаписи в случае резкого торможения или ДТП. Видеорегистратор обладает компактными габаритами, благодаря чему он не занимает много места на лобовом стекле и не мешает обзору.

Съемка в разрешении FULL HD

Благодаря 2-мегапиксельной матрице основная камера видеорегистратора ведёт съемку в разрешении Full HD 1920x1080p. На записи отчётливо видны все необходимые детали дорожной обстановки, включая номерные знаки автомобилей, дорожные указатели и разметку.

Угол обзора 140°

Основная камера видеорегистратора оснащена стеклянным 4-линзовым объективом с углом обзора 140°. Благодаря этому на видео фиксируются не только проезжая часть, но и пешеходные зоны.

Дополнительная камера

В комплект видеорегистратора входит дополнительная камера, которая обладает углом обзора 120° и может использоваться для видеофиксации обстановки позади или в салоне автомобиля. Корпус камеры обладает степенью защиты от пыли и влаги IP67, что позволяет установить её как внутри автомобиля, так и снаружи.

Безопасная парковка

Дополнительная камера может использоваться для безопасной парковки. При включении задней передачи изображение со второй камеры разворачивается на весь экран видеорегистратора. Также на изображение накладываются парковочные линии, которые позволяют объективно оценить расстояние до объекта позади автомобиля.

LED-подсветка

Дополнительная камера оснащена 4-диодной LED-подсветкой, которая загорается при включении задней передачи. Это обеспечивает безопасную парковку даже в темное время суток.

G-сенсор

Видеорегистратор оснащен G-сенсором с возможностью настройки чувствительности. Благодаря этому, устройство автоматически защитит текущий видеофайл от перезаписи при резком торможении или ударе.

Режим парковки

При отключении внешнего питания устройство переходит в режим ожидания и производит запись только при срабатывании G-сенсора. Длина записываемых роликов в данном режиме составляет 30 секунд.

Поворотный кронштейн

С важностью установки видеорегистратора в автомобиле спорить сложно, скорее сложно понять тех, кто находит оправдание и рискует выезжать на дорогу без съемки происходящего. Тем более сейчас доступен хороший выбор на любой вкус и кошелек. Причем даже в начальном сегменте есть возможность подобрать больше возможностей, чем простая съемка. Например, не так давно стартовали продажи КАРКАМ D2 с двумя камерами и режимом помощи в парковке. Это один из самых доступных двухканальных видеорегистраторов на август 2017 года.

Подобрать наиболее оптимальные предложения можно в сводной таблице, составленной на основе данных сервиса Яндекс.Маркет.

КАРКАМ D2 обзор

Комплектация

В комплекте с КАРКАМ D2 идут зарядное устройство в прикуриватель, блок второй камеры с проводкой, кронштейн с присоской, полоска двустороннего слота, пара саморезов, инструкция и гарантийный талон.

Поставляется он в компактной коробке с изображением регистратора и общими данными по производителю.

Внешний вид

Выполнен КАРКАМ D2 в компактном корпусе с симпатичным дизайном. Внешне он напоминает небольшую цифровую камеру.

Выступающий над поверхностью корпуса хромированный объектив с аккуратной оранжевой окантовкой.

Внешний вид КАРКАМ D2

Объектив собран из группы стеклянных линз с углом обзора 140 градусов и диафрагмой F2.5. Рядом с объективом выведен светодиод, используемый для подсветки в режиме фонарика.

Центральная часть стилизована под кожу. Сборка проведена на хорошем уровне, зазоры между отдельными элементами отсутствуют.

На левом торце слот для карты памяти, поддерживаются накопители объемом до 32 Гбайт. Справа наклейка с названием модели и серийным номером.

Шесть круглых механических кнопок на нижнем торце. Они хорошо определяются тактильно, но из-за отсутствия дополнительной маркировки на лицевой панели потребуется некоторое время на привыкание к расположению.

На верхней грани у КАРКАМ D2 разъем HDMI для вывода картинки на внешний монитор, miniUSB, разъем для подключения второй камеры.

Сторона водителя занята цветным дисплеем с диагональю 3 дюйма. В данной модели поддерживается несколько вариантов отображения: картинка-в-картинке с приоритетом на одну из двух камер, разделение экрана на две половины, отображение только одной из камер.

Плюс поддерживается режим парковки, заключающийся в переводе изображения на тыловую камеру с нанесенным оверлеем, отображением схемы направления движения.

Переключение режимов КАРКАМ D2

Для того чтобы эта функция активировалась автоматически при включении задней передачи, нужно подключить выделенную линию от второй камеры к фонарю заднего хода.

Также подключается сама камера к основному блоку. Длина его с запасом. Потратив немного времени можно будет спрятать все провода под обшивкой, включая и линию питания от прикуривателя.

Крепление быстросъемное, поддерживающее поворот вокруг оси и наклоны. Используется вакуумная присоска с прижимным фиксатором.

Настройки

В меню пользователю предлагается выбрать разрешение съемки основной камеры, длительность роликов, активировать автоматическое выключение дисплея, поставить штамп на роликах с датой, включить режим парковки и детектор движения, задать системное время и дату. Заводские настройки в КАРКАМ D2 позволяют начать эксплуатировать его сразу после установки на стекло.

Тесты

За обработку данных с двух камер отвечает процессор General Plus 2248 с матрицей GS1024. Основная камера с Full HD разрешением со скоростью 25 кадров в секунду. Записываются они в расширении AVI. Вторая камера с разрешением 640 на 480 пикселей со скоростью 30 кадров в секунду. Файлы сортируются между двумя отдельными папками.

Дневная запись КАРКАМ D2

Дневные ролики предоставляют полную картину происходящего на дороге. Отчетливо видны участники дорожного движения, разметка и дорожные знаки. Присутствует небольшое количество шумов.

Ночная запись КАРКАМ D2

Ночные ролики также неплохого качества. Компенсируется свет от фар и фонарей. Ожидаемо уменьшается дальность читаемости номеров.

Вторая камера КАРКАМ D2

Итоги по КАРКАМ D2

С учетом стоимости КАРКАМ D2 отличный вариант при поиске видеорегистратора с ограниченным бюджетом на покупку. Его ключевое преимущество заключается в двухканальной записи и поддержке режима парковки. К плюсам отнесем компактные габариты, симпатичный дизайн, возможность установки второй камеры снаружи автомобиля, запас по длине проводки, качественную сборку.

Обзор Trendvision aMirror 12 Android FUTURE Pro. Многофункци…
Тестируемый сегодня видеорегистратор работает под управлением операционной системы Android 8.1. Как резул…

Обзор ROADGID MINI 3 WI-FI GPS. Компактный видеорегистратор …
Тестируемый сегодня видеорегистратор ROADGID MINI 3 WI-FI GPS сочетает сразу ряд преимуществ, среди котор…

Обзор NAVITEL MR450 GPS. Двухканальный видеорегистратор с Wi…
В центре внимания сегодня видеорегистратор NAVITEL MR450 GPS, выполненный в формате накладки на салонное …

Обзор CARCAM C1. Видеорегистратор со скрытой установкой…
Тестируемый сегодня видеорегистратор CARCAM C1 выполнен в компактных габаритах, не отнимая полезной площа…

Обзор GNET N2. Умный видеорегистратор с двухканальной съемко…
В центре внимания сегодня видеорегистратор GNET N2, выполненный в компактном корпусе и поддерживающий дву…

Обзор Prestigio RoadRunner 380. Двухканальный видеорегистрат…
Необходимость видеофиксации происходящего в салоне автомобиля актуальна в служебном транспорте, при грузо…

Обзор TrendVision Online Cloud 4G. Двухканальный видеорегист…
Сегодня поделимся опытом эксплуатации двухканального видеорегистратора TrendVision Online Cloud 4G с подд…

Обзор Navitel RS2 Duo. Видеорегистратор для такси и служебно…
Появление таких сервисов, как Яндекс.Такси и UBER, позволило зарабатывать извозом не только профессиональ…

Тестируемый сегодня видеорегистратор CARCAM D5 оснащен дополнительной камерой. Помимо двухканальной съемки, она обеспечивает безопасную парковку с автоматическим выводом изображения со второй камеры и парковочных линий. Помимо этого, он поддерживает режим парковки с запуском видеозаписи в режиме ожидания при срабатывании G-сенсора. Оснащен быстросъемным магнитным креплением.

Относится он к недорогому сегменту. Рекомендованная стоимость составляет 3490 рублей.

CARCAM D5 обзор

Комплектация

Набор включает крепление на лобовое стекло, адаптер для крепления, дополнительную камеру с монтажным комплектом и кабелем, магнитный адаптер крепления, руководство пользователя и гарантийный талон. Собрано все в коробку из плотного картона со светлым оформлением.

Внешний вид

Несмотря на невысокую стоимость, уделили внимание внешнему виду. Лицевая сторона видеорегистратора с карбоновым рисунком.

Выглядит аккуратно и привлекательно. Со стороны улицы не привлекает повышенного внимания.

Стилизованный объектив, собранный из группы стеклянных линз. Угол обзора в 140 градусов захватывает не только проезжую часть, но и дорожные знаки и обочину.

По правой и левой граням распределены механические кнопки управления. Зафиксированы в корпусе хорошо. Не дребезжат.

Для удобства поиска кнопок маркировка нанесена на боковые рамки дисплея. С помощью клавиш в один клик можно переключить приоритет изображения между камерами, защитить текущий ролик от перезаписи, выключить микрофон и экран.

Изображение выводится на LCD-дисплей с диагональю 3 дюйма. Картинка с двух камер, владелец CARCAM D5 сможет переключаться между ними.

Если подключить дополнительную линию второй камеры к питанию фонаря заднего хода, при включении задней передачи будет выводиться изображение с задней камеры вместе с парковочными линями, позволяющими правильно оценить расстояние до объектов позади автомобиля.

Камеру эту можно поставить как на заднее стекло, так и в районе номерного знака. Корпус защищен от попадания воды и грязи.

На стекле видеорегистратор фиксируется при помощи крепления с вакуумной присоской. Поворотная ножка с вращением на 360 градусов. Выбранное положение фиксируется накатанной гайкой. В комплекте идет дополнительная подставка с быстросъемным магнитным креплением. Снимается и ставится без необходимости полного снятия присоски со стекла.

На верхнем торце выведены разъемы подключения внешней камеры и подачи питания. Длина кабеля питания – 3 метра, второй камеры – 5 метров. В салоне автомобиля можно будет спрятать всю длину под обшивкой.

Настройки

Меню разделено на две вкладки. В основной корректируются все параметры видеосъемки. Включаются и выключаются датчики.

Выбирается тип штампа. Есть возможность задать интервал автоматического выключения экрана.

Тесты

Запись CARCAM D5 ведет на карту памяти формата microSD. Поддерживаются емкие накопители. Файлы с расширением MOV. Для просмотра не требуется установка кодеков. Кодек H.264.

Дневная съемка CARCAM D5

Обработку ведет процессор Jieli AC5401. Матрица SC2363. Предлагается выбор из нескольких вариантов разрешения: 1920x1080p 30 кадр/c / 1280x720p 30 кадр/с / 640x480p 30 кадр/с. Номерные знаки хорошо читаются в дневное и ночное время. Резкость по всей площади кадра.

Ночная съемка CARCAM D5

Вторая камера CARCAM D5

Итоги по CARCAM D5

CARCAM D5 – недорогой видеорегистратор с поддержкой двухканальной съемки. Поворотное быстросъемное крепление, ассистент парковки, G-сенсор, режим парковки, детальные ручные настройки, привлекательный внешний вид, возможность скрытого монтажа в салоне автомобиля, информативный 3-дюймовый LCD-дисплей.

Инструкция по эксплуатации Автомобильный видеорегистратор Fu.

Авто видеорегистраторы КАРКАМ

Инструкция по эксплуатации

Автомобильный видеорегистратор

Спецификации.

Спецификации.
Внешний вид.
Подготовка к работе.
Основные операции.
Настройки видеорегистратора.
Режимы работы.

Режим видеорегистратора.
Режим фотоаппарата.
Режим воспроизведения.

Функция масштабирования.
Видеоредактор.
Резервное копирование (копия для протокола).
Защита от перезаписи.
Подключение к компьютеру.
Зарядка аккумулятора.
Вопрос-ответ.
Предостережения.
Устранение неисправностей.
Упаковочный лист.

Спецификации

Спецификации

Внимание! Характеристики и функции могут изменяться без предварительного
уведомления.

Встроенная 5Мп, угол обзора 120 градусов, сенсор 1/2”

1920х1080@30 кадров в секунду;
1440х1080@30 кадров в секунду;
1280х720@30 кадров в секунду;
848х480@60 кадров в секунду.

2” LCD, просмотр записи на месте, автоматическое отключение
экрана

До заполнения карты памяти / циклическая блоками по
1/3/5/10/15/30/45 мин.

Возможность разворота записываемого видео на 180 градусов –
для установки камерой книзу.

Защита от перезаписи

Встроенный микрофон и динамик; функция отключения
микрофона ("горячей клавишей" Джойстик Влево, выключение
и повторное включение возможно также во время записи).

Старт / Пауза; перемотка Х2, Х4, Х8 вперед и назад

Выбор ролика для
воспроизведения

Предпросмотр шести роликов одновременно / переключение на
следующий или предыдущий

Автоматическое начало записи при подаче питания,
автоматическое выключение с настраиваемой в меню
задержкой при отключении внешнего питания (нет/0/5/10/15
мин., работа от собственного аккумулятора).

1. 5Мп, разрешение 2592*1944
2. 8Мп (интерполяция), разрешение 3200*2400
Фотографии получаются выпуклыми, т.к. объектив 120
градусов.

H.264. Один час записи занимает:
3,6ГБ с разрешением 1920х1080@30 к/с;
3ГБ с разрешением 1440х1080@30 к/с;
2,4ГБ с разрешением 1280х720@30 к/с;
1,8ГБ с разрешением 848х480@60 к/с.

Mov – воспроизведение любым плеером

SD (SDHC), макс. 32ГБ

Наложение даты на
видео

1. AV (формат NTSC)
2. HDMI: 720p/1080i
Автоматическое переключение на внешний экран при
подключении кабеля

Отображение на встроенном экране / внешнем мониторе
записываемого видео

Сменный литий-ионный Nokia BL-5C совместимый, 1000мА,
3,7В

Mini USB 5В 1А, в комплекте адаптер в прикуриватель.

100х50х20~30 мм, 90гр.

0~50 градусов по Цельсию

Внешний вид

Внешний вид

5-ти позиционный
джойстик (влево/
вправо/вверх/вниз/
нажатие)

Крышка отсека с
аккумулятором

Mini USB – зарядка
/ подключение к
компьютеру

Разъем под
карту памяти

Подготовка к работе

Подготовка к работе

1. Снимите крышку отсека с аккумулятором, потянув ее вниз, а затем на себя.
2. Вставьте аккумулятор по направляющим.
3. Установите крышку на место.

Камера регистратора находится на шарнире и может поворачиваться по вертикали на угол до

Камера жестко фиксируется лишь в крайних положениях, однако, нормальная работа возможна

и в промежуточных положениях.

Угол наклона можно изменять как при выключенном устройстве, так и во время записи.

Установка аккумулятора

Регулировка угла наклона камеры

Передвиньте переключатель
в режим записи

Операции с картой памяти проводите только при выключенном устройстве.
Вставляйте карту памяти до характерного щелчка так, как изображено на схеме ниже:

Для извлечения карты памяти нажмите на нее до появления характерного щелчка.

Установка и извлечение карты памяти

Записи на карте памяти сохраняются в папке ХХXMEDIA, где ХХХ – случайное число.
Имена файлов имеют вид AMBAХХХХ, где ХХХХ – последовательные числа.

Основные операции, Выключение, Включение

Основные операции

Внимание! Использование зарядного устройства силой тока более 1А приведет к безвозвратной поломке регистратора.

Нажмите кратковременно на кнопку [POWER], регистратор издаст звуковой сигнал и будет готов
к работе через 5 секунд. При этом, в зависимости от настройки (см. стр. 9), устройство может
автоматически начать запись.

Подключите зарядное устройство к miniUSB разъему регистратора. В роли зарядки может высту-
пать как автомобильный адаптер, идущий в комплекте, так и компьютер, и сетевое зарядное
устройство.

После подсоединения зарядного устройства на экране регистратора появится меню с тремя
опциями:
КАРТРИДЕР – при выборе этой опции устройство определится в компьютере как два
съемных диска, один для встроенной памяти (228МБ), второй для SDHC карты памяти.
Не забывайте использовать безопасное извлечение устройства при отключении регис-
тратора от компьютера.
ЗАРЯДКА – при выборе этой опции начнется зарядка аккумулятора.
ВКЛЮЧЕНИЕ – при выборе этой опции регистратор просто включится.

В зависимости от настройки (см. стр. 9), в случае бездействии пользователя, через 5 секунд
после появления этого меню регистратор автоматически включится и начнет запись.

Существует два способа включения регистратора.

Автоматическое

Если в течение трех секунд после отключения зарядного устройства питание не будет восстанов-
лено, то, в зависимости от настройки (см. стр. 9), регистратор автоматически выключится сразу
или с задержкой в 3, 5, 10 или 15 минут (при этом он будет питаться от собственного аккумулято-
ра), либо продолжит работу до полной разрядки собственного аккумулятора.

Автоматическое

Существует два способа выключения регистратора.

Настройки видеорегистратора, Подключение к внешнему экрану

Настройки видеорегистратора

Подключение к внешнему экрану

Данная модель регистратора является дуплексной, т.е. позволяет одновременно записывать и
вести наблюдение (отображать записываемое на экране). Устройство может выводить изображе-
ние либо на собственный экран, либо на внешний.

Для подключения внешнего экрана есть два видео-выхода:
AV. В комплекте идет кабель с RCA разъемами: желтый – видео, красный и белый – звук.
При подключении этого кабеля к видео-выходу, регистратор автоматически отключает
собственный экран и начинает выводить изображение на внешний, независимо от того,
подключен ли он. И также автоматически переключается на собственный экран при отсо-
единении кабеля. Кабель рекомендуется подсоединять при выключенном устройстве.
HDMI. По этому выходу передается видео высокой четкости вместе со звуком. Регистра-
тор автоматически переключается на включенный экран и обратно на собственный, при
его выключении или отсоединении кабеля.

Выбранный элемент меню выделяется голубым цветом. Нави-
гация по меню джойстиком Вверх/Вниз. Изменение настроек
джойстиком Влево/Вправо. Применение настроек – нажатие на
джойстик. Выход из меню с сохранением настроек – кнопка
[MENU].

Остановите запись и откройте меню, нажав на кнопку [MENU]. Управляя джойстиком, перейдите
на вторую закладку, обозначенную значком (джойстик вверх, вправо и вниз).

Внешний вид

Элементы меню

ВЫКЛ LCD – автоматическое отключение экрана во время записи и при активированном дат-

чике движения, а также в режимах ЗАРЯДКА и КАРТРИДЕР (нет → 5 секунд →
15 секунд → 30 секунд → 1 минута).
Повторное включение экрана осуществляется нажатием на любую клавишу.

ДАТА – текущая дата. Перемещение между годом, месяцем и днем осуществляется нажатием

на джойстик, изменение – Джойстик Влево или Вправо.

ЧАСЫ – текущее время. Перемещение между часами и минутами осуществляется нажатием

на джойстик, изменение – Джойстик Влево или Вправо.

ТИП ДАТЫ – тип даты (ДД/ММ/ГГ → ММ/ДД/ГГ → ГГ/ММ/ДД).

Режимы работы, Режим видеорегистратора

Режимы работы

НАЛ ДАТЫ – наложение даты и времени на видео (включено → выключено).
НАЛ НОМЕРА – наложение гос. номера автомобиля на видео (включено → выключено).
ГОСНОМЕР – настройка гос. номера автомобиля. Максимум десять знаков (0-9; A, B, E, K, M,

H, O, P, C, T, Y, X или “пробел”).

МИКРОФОН – управление микрофоном регистратора (включен → выключен → вручную):

Включен – микрофон всегда включен;
Выключен – микрофон всегда выключен;
Вручную – микрофон выключается и включается “горячей клавишей” Джойстик
Влево даже во время записи (при загрузке регистратора всегда
включен). При выключенном микрофоне в левом нижнем углу экра-
на появляется соответствующая иконка.

ФОРМАТ-ТЬ – форматирование SDHC карты памяти (если она установлена) или внутренней

памяти (если карта памяти не установлена). Для активации выберите ДА и наж-
мите на джойстик).

СБРОС – сброс настроек на заводские (для активации выберите ДА и нажмите на джойстик).
ЭКОН БАТ – автоматическое выключение для экономии батареи при простое (выключено

→ 1 минута → 3 минуты → 5 минут).

ЗВУК – громкость динамика, 9 уровней (0-8).
ЧАСТ ПОД – частота подсветки (50Гц → 60Гц).
ЯЗЫК – язык меню (русский → английский).
ВЕРСИЯ – текущая версия прошивки.

Устройство всегда включается в режиме видеорегистратора.

[POWER] – выключение устройства (нажать и удерживать).
[PLAY] – переключение в режим воспроизведения.
[MODE] – переключение в режим фотоаппарата.
[MENU] – меню настроек режима видеорегистратора / меню настроек устройства (доступно изо

[REC] – запись / остановка записи.
Джойстик Влево – в зависимости от настройки (см. стр. 8) выключение / включение микрофона.
Джойстик Вправо – включение / выключение ИК-подсветки (выключено → автоматически →

Джойстик Вверх – цифровое увеличение (на всех разрешениях, кроме 1920*1080).
Джойстик Вниз – цифровое уменьшение (на всех разрешениях, кроме 1920*1080).
Нажатие на Джойстик – защита от перезаписи (подробнее на стр. 15).

Существует три режима работы устройства:
Режим видеорегистратора;
Режим фотоаппарата;
Режим воспроизведения.
Каждый режим имеет свое меню настроек, вызываемое клавишей [MENU], различные
информационные иконки на экране; также, в зависимости от режима, меняется назначе-
ние клавиш навигации. Для переключения между видеорегистратором и фотоаппаратом
используется кнопка [MODE]. Для перехода в режим воспроизведения – кнопка [PLAY].

Назначение клавиш

Режимы работы

Режимы работы

Остановите запись и откройте меню, нажав на кнопку [MENU].

РАЗМЕР – разрешение записи (1920*1080 30к/с → 1440*1080 30к/с → 1280*720 30к/с →

КАМЕРА – разворот изображения на 180 градусов для различных вариантов установки (Сверху

→ Снизу). При настройке Снизу перевернутыми окажутся также меню регистратора
и режим воспроизведения, а джойстик поменяет ориентацию наклонов на противо-
положную.

РЕЖИМ – функция День/ночь для съемки при плохом освещении (Авто цвет → Авто ч/б →

Цветной → Ч/б). В ночном режиме видео снимается со скоростью 15к/с, но при этом
камера имеет заметно лучшую чувствительность:
Авто цвет – автоматическое переключение в ночной режим (цветная съемка,
15 к/с) и обратно в дневной (цветная съемка, 30 к/с).
Авто ч/б – автоматическое переключение в ночной режим (ч/б съемка, 15 к/с,
меньше шумов) и обратно в дневной (цветная съемка, 30 к/с).
Цветной – запись только в цветном режиме (30 к/с).
Ч/б – запись только в черно-белом режиме (30 к/с).

УРОВЕНЬ – настройка уровня освещенности, при котором регистратор будет переключаться в

ночной режим и обратно (7 уровней). 1 – максимальная освещенность, 7 – мини-
мальная.

ЦИКЛ ЗАП – цикличная запись, не работает при записи на внутреннюю память (Нет → 1 мин. →

3 мин. → 5 мин. → 10 мин. → 15 мин. → 30 мин. → 45 мин.):
Нет – цикличная запись выключена (запись в один файл до заполнения карты
памяти);
1 мин. → 3 мин. → 5 мин. → 10 мин. → 15 мин. → 30 мин. → 45 мин. – цикличная
запись блоками по 1, 3, 5, 10, 15, 30 или 45 минут. При заполнении карты па-
мяти стирается самый старый блок, а на его место записывается новый, при-
чем продолжительность нового блока зависит от свободного места и может
отличаться от выбранной настройки.

АВТОВКЛ – автоматическое включение на запись при подключении адаптера питания

АВТОВЫКЛ – автоматическое выключение через 3 секунды при отключении адаптера питания

(Да → Нет → 3 минуты → 5 минут → 10 минут → 15 минут):
Да – регистратор сохранит запись и выключится;
Нет – регистратор продолжит запись, пока не разрядится встроенный аккумуля-
тор;
3 минуты → 5 минут → 10 минут → 15 минут – регистратор продолжит запись в
течение выбранного времени, после чего сохранит запись и выключится.

ВКЛ КНОПКОЙ – действие, которое выполнит регистратор при включении кнопкой [POWER]

ДАТЧИК ДВИЖ – датчик движения, при включении этой опции регистратор будет автоматически

вести запись при обнаружении движения в кадре (Выключен →
Чувствительность 1, 2, 3, . или 8). 1 – минимальная, 8 – максимальная.
Данная функция работает только при установленной карте памяти.

ЗАП. ПОСЛЕ – время, через которое регистратор остановит запись после прекращения движе-

ния (выключено → 5, 10, 15, 30 или 60 секунд). Функция работает совместно с
датчиком движения.

ЭКСПОЗИЦ – экспозиция (-2,0 → -1,7 → -1,3 → . → +1,3 → +1,7 → +2,0).
БАЛ БЕЛ – баланс белого (автоматически → флуоресцентный → вольфрамовый → облачно

10 Лучших Видеорегистраторов 2020 с Алиэкспресс! Какой видеорегистратор купить?

Обзор видеорегистратора Carcam 210. Съемка, TV, выводы

Инструкция по эксплуатации Автомобильный видеорегистратор Fu.

Авто видеорегистраторы КАРКАМ

Инструкция по эксплуатации

Автомобильный видеорегистратор

Спецификации.

Режим видеорегистратора.
Режим фотоаппарата.
Режим воспроизведения.

Спецификации

Спецификации

Основные параметры:

Объектив: 120 градусов

Матрица: 5 Мп

Кодек: H.264

Формат записи: MOV

Процессор: Ambarella A2S60

Видео и фото:

Камера: поворотная на 180° в
горизонтальной плоскости (окно водителя,
прямо, окно пассажир а)

Разрешение записи: 1920х1080 30к/с,
1440х1080 30к/с, 1280х720 30к/с,
848х480 60 к/с

Фотография: 2592х1944

Цифровой зум: 4х кратный

Наложение на видео: штамп даты, времени
и гос. номера авто

Разворот изображения: возможен на 180°

Ночной режим: автоматический
программный

Дат чик движения: при активации, запись
будет включаться автоматич ески при
движении в кадре

Микрофон: встроенный с возможностью
отключения одной кнопкой во время записи

Динамик: встроенный

Воспроизведение:

Экран: 2,7" LCD с автоматическим
отключением, откидывается на 90° и
вращается на 270°

Видео-выход: AV (формат NTSC) и HDMI:
720p/1080i

Дуплекс-режим: отображение видео на
встроенном или внешнем экране

Просмотр: в полный экр ан /
предварительный просмотр шести роликов
одновременно

Воспроизведение: старт / пауза; ускоренная
перемотка вперед и назад; замедленное
воспроизведение вперед и назад

Маштабирование: приближение и
удаление при воспроизведении

Видеоред актор: вырезание и копирование в
новый файл фрагмента записи

Аккумулятор: сменный Nokia BL-5C
1000 mA - до 1,5 часов автономной
работы

Начало записи: автоматически при
подаче питания

Остановка записи: автоматически пр и
отключении питания с настраиваемой
задержкой

Карта памяти: SDHC до 32ГБ (нет в
комплекте)

Цикличная запись: блоками по
1/3/5/10/15/30/45 мин. без разрывов
между ними

Вст роенная память: 224МБ

Резервное копирование: создание
дубл иката фрагмента записи на месте
для протокола

Защита от перезаписи: блокировка
текущего и предыдущего блоков записи
одним нажатием на кнопку

Комплект поставки:

Аккумулятор Nokia BL-5C 1000mA;

Кронштейн на лобовое стекло на
присоске;

Накладка на регистратор для крепления
устройства;

Адаптер питания в прикуриватель;

AV-кабель (с RCA выходами для видео и
аудио) для подключ ения к телевизору;

Инструкция на русском языке.

Языки меню: русский и английский

Температура эксплуатации: 0-50 °C

Размеры: 107 x 54 x 33 мм

Вес: 128 гр.

тной прошивки и м

т меняться без пред

Внешний вид

Внешний вид

5-ти позиционный
джойстик (влево/
вправо/вверх/вниз/
нажатие)

Крышка отсека с
аккумулятором

Mini USB – зарядка
/ подключение к
компьютеру

Разъем под
карту памяти

Подготовка к работе

Подготовка к работе

Камера регистратора может поворачиваться на 180 градусов.
Камера жестко фиксируется в центральном и в крайних положениях.
Угол наклона можно изменять как при выключенном устройстве, так и во время записи.

Установка аккумулятора

Регулировка угла наклона камеры

Передвиньте
переключатель
в режим записи

Для извлечения карты памяти нажмите на нее до появления характерного щелчка.

Установка и извлечение карты памяти

Основные операции, Выключение, Включение

Основные операции

После подсоединения зарядного устройства на экране регистратора появится меню с тремя
опциями:
КАРТРИДЕР – при выборе этой опции устройство определится в компьютере как два
съемных диска, один для встроенной памяти (224МБ), второй для SDHC карты памяти.
Не забывайте использовать безопасное извлечение устройства при отключении регис-
тратора от компьютера.
ЗАРЯДКА – при выборе этой опции начнется зарядка аккумулятора.
ВКЛЮЧЕНИЕ – при выборе этой опции регистратор просто включится.

Существует два способа включения регистратора.

Автоматическое

Существует два способа выключения регистратора.

Настройки видеорегистратора, Подключение к внешнему экрану

Настройки видеорегистратора

Подключение к внешнему экрану

Элементы меню

ВЫКЛ LCD – автоматическое отключение экрана во время записи и при активированном дат-

ДАТА – текущая дата. Перемещение между годом, месяцем и днем осуществляется нажатием

на джойстик, изменение – Джойстик Влево или Вправо.

ЧАСЫ – текущее время. Перемещение между часами и минутами осуществляется нажатием

на джойстик, изменение – Джойстик Влево или Вправо.

ТИП ДАТЫ – тип даты (ДД/ММ/ГГ → ММ/ДД/ГГ → ГГ/ММ/ДД).

Внешний вид

Режимы работы, Режим видеорегистратора

Режимы работы

H, O, P, C, T, Y, X или “пробел”).

МИКРОФОН – управление микрофоном регистратора (включен → выключен → вручную):

ФОРМАТ-ТЬ – форматирование SDHC карты памяти (если она установлена) или внутренней

памяти (если карта памяти не установлена). Для активации выберите ДА и наж-
мите на джойстик).

→ 1 минута → 3 минуты → 5 минут).

Устройство всегда включается в режиме видеорегистратора.

[REC] – запись / остановка записи.
Джойстик Влево – в зависимости от настройки (см. стр. 8) выключение / включение микрофона.
Джойстик Вправо – включение / выключение LED-подсветки (выключено → автоматически →

Назначение клавиш
