Компактный, куча разных креплений, защитный бокс, может снимать 60 кадров в секунду или 30 кадров. С углом обзора 170 градусов по диагонали снимает с искажённым изображением. Корректно работал забытый в машине на ночь в мороз -30. Аккумулятор на 2,5 часа работы. Съёмный экранчик.

Качество видео весьма неважное. Зависает в процессе записи - надо постоянно пасти(на задней панели огонёк должен мигать, который на солнце не видать), помогает отключение внешнего питания и перезагрузка. Крепление на присоске (в наборе ещё много других) не безопасное, я приладил на ножку салонного зеркала велосипедным хомутом. Не реагирует на вкл/выкл зажигания. При подключении внешнего питания не закрывается и торчит заглушка разъёмов питания и карты памяти.

Отличное качество картинки.
Много разного крепежа.
Пульт д\у и аквабокс.
И видеорегистратор и экшн камера в одном.

В ночное время матрица шумновата. На неровной дороге, слегка пощелкивает звук.
Не реализована функция откл от зажигания.

Пользуюсь 4 месяца. Использую как видеорегистратор. Нареканий к камере нет, качество хорошее, сбоев ни разу не было. Видео в максимальном разрешении снимает шикарно, номера отлично читаются даже на встречных автомобилях. В режиме регистратора снимает отрезками по 5 мин 20 сек. Между роликами пауз нет. В максимальном разрешении 1080р вес ролика 5 мин 20 сек = 450 мб, в 720р = 315 мб, 720р с маленьким битрейтом = 150 мб. Аккумулятор держит 1.5 часа, как минимум. Камера может включатся от зажигания, а выкл нет. Поэтому использую функцию вкл от распознавание звуков и не парюсь (камера в режиме ожидания вкл при звуке выше 60дб, работает 2 мин и выкл если нет никаких звуков, за ночь от лающих собак роликов 10 может наснимать). В целом отличная камера, покупкой доволен! Осталось дождаться лета попробовать использовать на отдыхе как экшн камеру.

Перед приобретением AEE CD20 по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.

Видео обзоры AEE CD20

Характеристики AEE CD20

Основные характеристики *

Звук	встроенный микрофон, встроенный динамик
Запись видео	1920x1080 при 30 к/с, 848x480 при 60 к/с
Количество каналов записи видео/звука	1/1
Конструкция видеорегистратора	с камерой, с экраном

Камера *

Режим фотосъемки	есть, с разрешением 2560x1920
Угол обзора	170° (по диагонали)
Матрица	CMOS 1/2.5" 5 млн пикс.

Питание *

Питание	от аккумулятора, от бортовой сети автомобиля
Время работы от аккумулятора	2.50 ч
Емкость аккумулятора	1100 мАч

Подключение *

Выходы	HDMI, видео композитный, аудио
Подключение к компьютеру по USB	есть

Хранение данных *

Поддержка карт памяти

microSD (microSDHC) до 32 Гб

Дополнительно *

Дополнительная информация	TFT ЖК-дисплей (съемный) для управления настройками, воспроизведения и записи видео/фото
Особенности	пульт ДУ, крепление на присоске
Температура хранения	-20 - +50 °C
Размеры (ширина x высота x толщина)	60x42x29 мм
Рабочая температура	-10 - +50 °C

* Точные характеристики уточняйте у продавца.

Пользуюсь 4 месяца. Использую как видеорегистратор. Нареканий к камере нет, качество хорошее, сбоев ни разу не было. Видео в максимальном разрешении снимает шикарно, номера отлично читаются даже на встречных автомобилях.В режиме регистратора снимает отрезками по 5 мин 20 сек. Между роликами пауз нет. В максимальном разрешении 1080р вес ролика 5 мин 20 сек = 450 мб, в 720р = 315 мб, 720р с маленьким битрейтом = 150 мб. Аккумулятор держит 1.5 часа, как минимум. Камера может включатся от зажигания, а выкл нет. Поэтому использую функцию вкл от распознавание звуков и не парюсь (камера в режиме ожидания вкл при звуке выше 60дб, работает 2 мин и выкл если нет никаких звуков, за ночь от лающих собак роликов 10 может наснимать). В целом отличная камера, покупкой доволен! Осталось дождаться лета попробовать использовать на отдыхе как экшн камеру.

Action камера AEE Magicam SD20F на сегодняшний день является самой дешёвой в линейке компании и вряд ли может заменить собой более дорогих конкурентов, но в качестве видеорегистратора или экшн камеры для новичка будет вполне хороша.

На дизайн упаковки производитель не поскупился: выглядит очень прилично, хотя немного напоминает коробку своей американского собрата. Вид спереди:

На сайте ОНЛАЙН ТРЕЙД.РУ в описании характеристик присутствую ошибки, поэтому пишу что есть на самом деле:

Тип матрицы: CMOS;
Кол-во Мпикс: 5.0 Мпикс;
Физический размер матрицы: 1/2.5;
Макcимальное разрешение видеосъемки: 1280x720 пикселей (720p) / 30 кадров в секунду;
Диафрагма: 2.8 f;
Цифровой зум: 3х;
Фоторежим: есть;
Максимальное разрешение фотосъемки: 3200x2400 пикс.;
ЖК-экран: есть;
Поддержка карт памяти: microSDHC, объемом до 32 Гб;
Интерфейсы USB 2.0, HDMI, AV out;
Размеры: 60x51x42 мм;
Вес: 82 г;

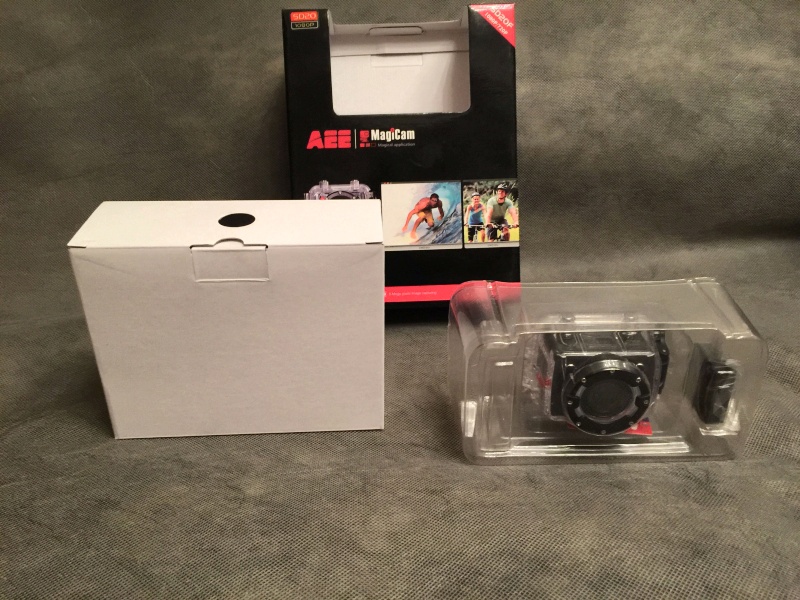

Камера упакована хорошо, а аксессуары, инструкции и наклейки сложены в одну коробку.

Итак, что имеем в комплекте:

Сама камера;
Аквабокс;
Площадка а-ля GoPro;
Крепежи;
Ремень на руку;
Заглушка для съёмки без дисплея;
Полная инструкция на английском языке;
Краткое руководство на русском языке;
USB-КАБЕЛЬ;
Наклейки.

В целом не богато, но зато нет ничего лишнего, а то что нужно можно докупить, благо большинство креплений подходят от GoPro.

Спереди на камере объектив, датчик экспозамера и лазерный целеуказатель:

Сзади дисплей с клавишами управления:

Сверху кнопки съёмки фото и видео (отдельные, что удобно), включения/выключения камеры, VOX переключатель, микрофон, а также дисплей с краткой информацией:

Слева разъёмы HDMI (полноразмерный) и AV out (он же для наушников).

Справа разъём mini-USB и кардридер microSDHC:

Снизу резьба под стандартный штатный винт 1/4 дюйма:

Для доступа к батарее необходимо отсоединить дисплей в задней части. Здесь мы видим широкий раз ъём, который в случаи съёмки без дисплея можно закрыть резиновой из комплекта:

К слову о дисплее: в данной модели он всё-таки носит больше информативный характер, чем подходит для просмотра отснятого материала.

Меню камеры на английском языке, но всё просто и с минимальными знаниями языка разберётесь!

Пример видео (освещение от люстры в сумме 180 Ватт): оригинал видео

Пример фото без поправок (очень сильное виньентирование и бочка, характерная для всех action камер):

Аквабокс по своему виду внушает доверие, хотя погружать в воду пока что не рискнул:

Дверца с уплотнителем, так что должно быть герметично:

Камера в боксе на штатном крепеже:

В целом за свою стоимость всё очень неплохо, особенно если не замахиваться на крутое кино, а использовать по назначению. Как фотоаппарат использовать совсем не возможно.

Не понравилось одно: для включения /выключения камеры необходимо её извлекать из аквабокса.

Подписываемся на VK

YouTube канал

Подбор двигателя

Меню сайта

Магазин

TOP статьи

Оборудование

Плосколеты

Создание авиамоделей

Фотоинструкции
Видеоинструкции
Обзоры изготовления

RC Магазины

Home FPV аппаратура Обзор камеры AEE SD20

Как сделать Mini Flash
Сокол (Falcon) 1000 - 2-х моторное пилотажное FPV крыло.
Мини самолеты на радиоуправлении
Дрон для новичка - Eachine Novice-II V2.0
Как сделать самолет УТ-2 своими руками
Бюджетный джип внедорожник - JY66 1/14 2.4Ghz 4WD
Большие Гуси 2021
Обзор радиоуправляемого джипа WPL C24 масштаба 1/16
Самодельный токарный станок для домашней мастерской
DW HOBBY Rainbow - летающее крыло из ЕПП

Не так давно удалось поиграться с хорошим аналогом ГоПро от китайских производителей - экшен камерой AEE SD20

Скажу сразу - мне она понравилась! Китайцы постарались запихнуть в нее множество возможностей, в результате камера может работать как регистратор на автомобиле или мотоцикле, в качестве курсовой или бортовой камеры на радиоуправляемой модели, может использоваться для подводной съемки и тд.

Технические характеристики камеры AEE SD20

CMOS-сенсор: 5 Мегапикселей?2592*1944)

Режим фотосъёмки: 3M(2048*1536)/5M(2560*1920)/8M(3200*2400)
Режим видеосъемки: 1080р (1920x1080), 30 кадров/с, 720р (1280x720), 60 кадров/с (только модели 1080р) 720р (1280x720), 30 кадров/с (только модели 1080р) WVGA (848x480), 60 кадров/с (только модели 720р) QVGA (320x240), 30 кадров/с
Формат видеофайлов: MOV?H.264 сжатие видео)
Формат изображений: JPEG
Запоминающее устройство: Micro SD/MMC максимальный объем памяти 32Гб SDHС
Заполнение памяти : (SD карточка на 2GB для фотосъёмки 3M(1900изобр) 5M(1160 изобр) 8M(770 изобр)

Дисплей: LCD экран
Мощность лазера: 1mW
Цифровой зум: 3x
AV OUT: поддержка NTSC/PAL VGA и HDMI;
USB 2.0
Микрофон: поддержка двух встроенных микрофонов (стереозвук)
Потребление энергии :400м[email protected]В(Макс.)
Литиевая батарея :1100мAч
Время записи: 2.5ч/батарею
Операционная система: Windows XP SP2/Vista или выше/Mac OS
Процессор экшн камеры AEE Magicam SD20: Pentium4 1.5 Ггц или выше
ОЗУ:1ГБ или выше
функция RTC: поддерживается
Температура хранения : -20°С–50°С
Температура эксплуатации : -10°С—50°С

Оптика Камеры
Апертура: f/2.8 (высокая эффективность в ситуациях низкого света)
Угол обзора: 170° в режиме 720p, WVGA, QVGA
Угол обзора: 130? в режиме 1080p hd и фото режим

Инфу взял с инета, так что за точность не ручаюсь.

Камера AEE SD20 продается в блистерной упаковке, при этом, сама экшен камера упрятана в гермобокс - так что Почта России повредить не сможет при всем своем желании. Вместе с камерой идут крепления и шнуры.

Мануал, шнуры, три крепления с липкой основой, чехол для переноски, блок радиоуправления камерой, подсоединяющийся экран.

Это фото крепежей, кронштейны отстегиваются от площадки с липкой опорой, так что для снятия камеры не обязательно ее откручивать от кронштейна.

Это бокс с AEE SD20 и подсоединяющийся экран. Спереди кроме объектива ничего и не видно. :) Бокс имеет герметичные кнопки, которые позволяют управлять камерой под водой - это очень удобно для ведения съемок, например, около кораллового рифа Красного моря. Нырнули - включили запись, собираемся выныривать - отключаем.

Так выглядит AEE SD20 с подсоединенным экраном, к сожалению, в сборе она в бокс не помещается.

Еще экшен камера AEE SD20 имеет небольшой ЖК экранчик, на нем отображаются текущий режим и другие сведения.

Объектив прикрыт стеклом, это удобно - даже без ударопрочного чехла объектив не поцарапается. Так же можно видеть лазерный целеуказатель - при включении его можно видеть точку съемки, очень удобно, когда камера крепится на мотоциклетный шлем или для самостоятельной съемки полета модели и датчик движения для включения автоматической записи.

Снизу - штатное крепление для фотоаппаратов, можно использовать треноги и штативы.

С одной стороны находится разъем HDMI и разъем видеовыхода AV.

С другой - USB и карта памяти. Карты кушает до 32 гигов, так что хватит на долгий полет!

Фото "лица" AEE SD20 крупным планом.

Это меню настройки видеозаписи и кнопки управления настройками.

Сняли заглушку с разъема подключения экрана, заднюю крышку и вытащили аккумулятор. Акк похож на те, что идут для сотовых телефонов, разъем стандартный, так что при необходимости замены - проблем найти новую батарейку - не будет.

Испытание камеры в режиме - напрямую к телевизору. Картинка хорошая.

А это - испытываем работу с ФПВ передатчиком.

Как видите - во время записи на камеру передача видеоизображения не отключается. К сожалению мы забыли попробовать покопаться в настройках и попробовать отключить вывод служебной информации.

А это зарядный шнурок, кстати, камера AEE SD20 может работать во время подзарядки. Так что ее можно использовать для видеосъемки помещений. Так сказать - сама себе и камера и сервер хранения видео.

А теперь - видео снятое на камеру.

Проверка - Экран в экране

Как видите - снимает хорошо.

Это - съемка из окна, смотрим как снимает вдаль. В середине ролика видно, тряска не создает эффект "желе".

А это съемка внутри помещения с сильной боковой засветкой. На видео можно видеть точку лазерного прицела. Странно, что Ютуб ее временами обесцвечивает в белый, в оригинальном виде - она красная! :)
