Почему номерация цилиндров на ваз 21074 идет не от радиатора 1-2-3-4, а от водителя 4-3-2-1 сегодня замерял компрессию стал надевать и машина не завелась поменял номерацию и все нормально завелась. Кто в курсе почему так? двигатель от ваз 2106 1.6л 8 кл.

1-2-4-3 - это ГАЗовский порядок ["американский"], нумерация - спереди назад.. На "Фиатах" - 1-3-4-2, нумерация - сзади вперёд, это "фиат"овская фишка.

Возьми книгу - инструкцию по ремонту "классических" ВАЗовских движков - увидишь сноску [или абзац] с порядком отсчёта номеров цилиндров. На этом много народу попортило себе нервы после АЗЛК и ИЖей. А вообще, при трамблере любой цилиндр можно сделать "первым" - лишь бы в этом цилиндре была ВМТ сжатия.

Сам букварь полистай.Это метка распредшестерни на 4 цилиндр.А нумерация идёт от шкива.То-есть спереди назад.И докажи обратное.

На головке глянь - все написано (отлито). У меня тоже машина с 1994 года. Так что 1 цилиндр идет от радиатора. )))) 1 апреля уже прошло. Ну или переверни движок обратной стороной, а то кардан не прикрутить.

при установке трамблёра кто-то когда-то выставил метки не по 1-му, а по 4-му цилиндру.
Хочешь установить порядок, как по книжке, открути гайку крепления трамблёра, вытащи его аккуратно, крутани ось на 180 градусов, поставь всё на место - порядок цилиндров отвернётся "от водителя", и станет "от радиатора".

при установке трамблёра кто-то когда-то выставил метки не по 1-му, а по 4-му цилиндру.Хочешь установить порядок, как по книжке, открути гайку крепления трамблёра, вытащи его аккуратно, крутани ось на 180 градусов, поставь всё на место - порядок цилиндров отвернётся "от водителя", и станет "от радиатора".

извини но там на трамблёре "вилка" а на распредвале паз смещённый от центра оси вала и развернуть его на 180 может и не получится но если всёж запихнёш то может чего либо сломать

при установке трамблёра кто-то когда-то выставил метки не по 1-му, а по 4-му цилиндру.Хочешь установить порядок, как по книжке, открути гайку крепления трамблёра, вытащи его аккуратно, крутани ось на 180 градусов, поставь всё на место - порядок цилиндров отвернётся "от водителя", и станет "от радиатора".

извини но там на трамблёре "вилка" а на распредвале паз смещённый от центра оси вала и развернуть его на 180 может и не получится но если всёж запихнёш то может чего либо сломать\\\\\\\\\\\\ С 2108 не перепутал .

точно, попутал. там же шлицы на классике. извините.

при установке трамблёра кто-то когда-то выставил метки не по 1-му, а по 4-му цилиндру.Хочешь установить порядок, как по книжке, открути гайку крепления трамблёра, вытащи его аккуратно, крутани ось на 180 градусов, поставь всё на место - порядок цилиндров отвернётся "от водителя", и станет "от радиатора".

Это памятка для водителей ВАЗ 2107 (для остальной классики тоже актуально), решил создать её, потому что часто возникают мелкие технические вопросы, и на то чтобы найти ответ, нужно потратить много времени.
А тут всё в одном месте. Сохраните эту памятку в закладках или в на своей страничке в социальной сети, и пользуйтесь на здоровье, кнопки соцсетей под статьёй.

Общие параметры ВАЗ 2107

Длина — 4145 мм
Ширина — 1620 мм
Высота — 1446 мм
База — 2424 мм
Колея передних колёс — 1365 мм
Колея задних колёс — 1321 мм
Клиренс (дорожный просвет) — до поперечины передней подвески — 159 мм, до балки заднего моста — 154, до корпуса глушителя — 120 мм.
Неплохо, например у Опель Зафира, всего 150 мм до самой верхней точки.
Грузоподъёмность — 400 кг
Объём багажника — 385 литров
Собственная масса — 1060 кг
Полная масса — 1460 кг
Масса буксируемого прицепа, без тормозов — 300 кг, с тормозами — 600 кг.

Двигатели ВАЗ 2107

Кузов ВАЗ 2107

Цельнометалический, несущий, с 4-ми дверьми.
Жёсткость кузова — 7200 Нм/град.
Ширина салона ВАЗ 2107, и всей классики в целом (от обшивок задних дверей на уровне сидения) — 1250 мм
Между центральными стойками салона, на уровне 80 см от пола — 1234 мм
Длина проёма передней двери ВАЗ 2107 (и всей классики) — 889 мм, задней двери — 819 мм.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минус на кузове авто (масса).
Аккумуляторная батарея: 6СТ-55, ёмкость 55 Ач. Подходят и батареи ёмкостью 60 и 65 Ампер, но нужно проверять по габаритам.
Обычно это 242 мм х 175мм х 192 мм.
Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (Г221) должен отдавать силу тока не более 1/10 от ёмкости аккумулятора, т.е. примерно от 2 до 5,5 Ампер.
Катушка зажигания — Б117 или Б117-А (для карбюраторных)
Стартер — СТ221
Тип ламп:
— лампа ближнего и дальнего света: H4 или АКП2-60+55 (по-русски)
— лампа габаритов и боковых поворотников: T4W или А12-4-1
— лампа повотоников в блок-фаре, противотуманок, заднего хода и стоп-сигнала: P21W или А12-21-3
— лампа освещения номерного знака и освещения салона: C5W или АС12-5-1

Заправочные ёмкости

Топливный бак (включая резерв 5 литров) — вмещает 39 литров бензина
Система смазки (включая маслянный фильтр) — вмещает 3,75 литра масла
Система охлаждения двигателя (включая отопитель салона) — 9,85 литров тосола
Бачок омывателя — 2 литра
Картер КПП — 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90)/ для 5-ти ступенчатой КПП — 1,59 литра
Картер заднего моста — 1,3 литра полусинтетики GL-5 (75W90)
Система гидропривода сцепления — 200 мл
Тормозная система 660 мл

Подвеска и колёса ВАЗ 2107

Передняя подвеска: независимая, на двойных поперечных рычагах, со стабилизатором поперечной устойчивости и гидравлическими амортизаторами.
Задняя подеска: зависимая, с жёсткой балкой заднего моста и 5-ю реактивными тягами, на гидравлических амортизаторах.
Стандартные диски ВАЗ 2107: 5Jxl3H2 с вылетом 29 мм,
крепятся на 4 болта с диаметром отверстий 98 мм, диаметр отверстия под ступицу — 58,5 мм)
Шины: камерные или бескамерные 175/70R13 или 165/70R13
Рекомендуемое давление в шинах:
— передние колёса — 1,7 кг/см2
— задние колёса — 2,0 кг/см2
Для большей мягкости и комфортности езды можно снижать на 0,1 кг/см2

Эксплуатационные показатели.

Комментарии: Избранное: 0

Шаг 1

Двигатель ВАЗ-2103 – четырехцилиндровый, восьмиклапанный, бензиновый карбюраторный, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала. Двигатель ВАЗ-2106 (рис. 4.1) имеет конструкцию, практически аналогичную двигателю ВАЗ-2103, и отличается от него увеличенными на 3 мм диаметрами цилиндров, увеличенными (по диаметру) поршнями и поршневыми кольцами, а также прокладкой головки блока цилиндров. Головки блока цилиндров у обоих двигателей одинаковы, их детали взаимозаменяемы.

Шаг 2

Рис. 4.1. Двигатель ВАЗ-2106 (продольный разрез): 1 – коленчатый вал; 2 – крышка коренного подшипника коленчатого вала; 3 – звездочка коленчатого вала; 4 – шкив коленчатого вала; 5 – шпонка шкива и звездочки коленчатого вала; 6 – храповик (или гайка крепления шкива); 7 – передний сальник коленчатого вала; 8 – крышка привода механизма газораспределения; 9 – шкив водяного насоса; 10 – ремень привода генератора и водяного насоса; 11 – цепь привода газораспределительного механизма; 12 – головка блока цилиндров; 13 – звездочка распределительного вала; 14 – крышка головки блока цилиндров; 15 – корпус подшипников распределительного вала; 16 – распределительный вал; 17 – впускной клапан; 18 – выпускной клапан; 19 – блок цилиндров; 20 – маховик; 21 – задний сальник коленчатого вала; 22 – масляный картер; 23 – болт шатуна; 24 – пробка отверстия для слива масла; 25 – крышка шатуна; 26 – шатун; 27 – поршневой палец; 28 – поршень; 29 – выпускной коллектор; 30 – впускная труба; 31 – рычаг привода клапана; 32 – внутренняя пружина клапана; 33 – наружная пружина клапана; 34 – регулировочный болт; 35 – контргайка регулировочного болта; 36 – резьбовая втулка регулировочного болта; 37 – свеча зажигания; 38 – вал привода вспомогательных агрегатов; 39 – шестерня привода масляного насоса и распределителя зажигания; 40 – масляный фильтр; 41 – масляный насос; 42 – приемный патрубок масляного насоса

Шаг 3

Шаг 4

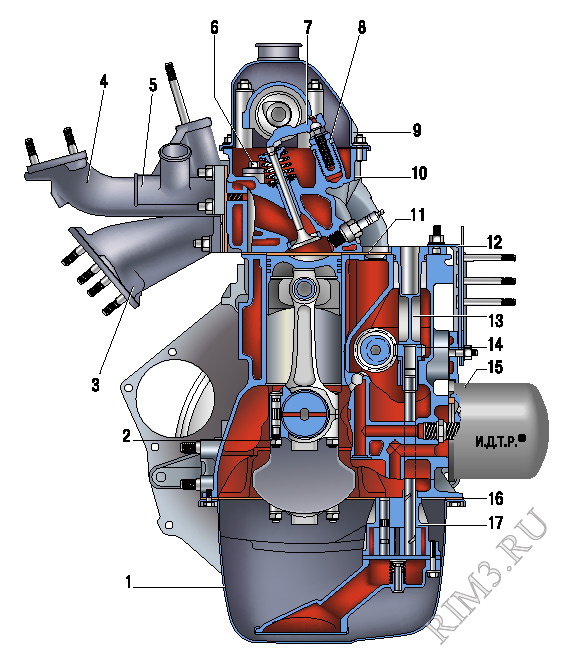

Рис. 4.2. Двигатель ВАЗ-2104 (поперечный разрез): 1 – масляный картер; 2 – гайка шатунного болта; 3 – выпускной коллектор; 4 – впускная труба; 5 – отводящий патрубок системы охлаждения; 6 – болт крепления головки блока цилиндров; 7 – рычаг привода клапана; 8 – регулировочный болт; 9 – крышка головки блока цилиндров; 10 – головка блока цилиндров; 11 – прокладка головки блока цилиндров; 12 – кронштейн крепления модуля зажигания; 13 – заглушка; 14 – шестерня привода масляного насоса; 15 – масляный фильтр; 16 – прокладка масляного картера; 17 – масляный насос

Шаг 5

Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки. Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.

Шаг 6

Система вентиляции картера двигателя ВАЗ-2106 закрытая, с отводом картерных газов через маслоотделитель 7 (рис. 4.3) в задроссельное пространство карбюратора (на режиме холостого хода) и в полость подводящего фланца воздушного фильтра (на остальных режимах). Далее картерные газы направляются в цилиндры двигателя, где сгорают.

Шаг 7

Рис. 4.3. Схема вентиляции картера двигателя ВАЗ-2106: 1 – фильтрующий элемент воздушного фильтра; 2 – вытяжной коллектор; 3 – пламегаситель; 4 – шланг отвода газов в задроссельное пространство карбюратора; 5 – вытяжной шланг; 6 – крышка маслоотделителя; 7 – маслоотделитель; 8 – сливная трубка маслоотделителя

Шаг 8

Система вентиляции картера двигателя ВАЗ-2104 закрытая, с отводом картерных газов через маслоотделитель 6 (рис. 4.4) во впускную трубу. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу 2 первого контура через калиброванное отверстие в корпусе дроссельного узла. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу 3 второго контура в воздухоподводящий патрубок 4 перед дроссельным узлом и далее во впускную трубу и камеры сгорания.

Шаг 9

Рис. 4.4. Схема вентиляции картера двигателя ВАЗ-2104: 1 – дроссельный узел; 2 – шланг первого контура; 3 – шланг второго контура; 4 – воздухоподводящий патрубок; 5 – крышка сапуна; 6 – маслоотделитель

Шаг 10

Система охлаждения двигателя состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров и впускной трубе (только у карбюраторного двигателя). Принудительную циркуляцию жидкости в системе обеспечивает центробежный водяной насос с приводом от коленчатого вала посредством клинового ремня 10 (см. рис. 4.1). Для поддержания нормальной рабочей температуры охлаждающей жидкости в систему охлаждения устанавливают термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

Система питания двигателя ВАЗ-2106 состоит из диафрагменного топливного насоса с механизмом ручного привода, карбюратора, фильтра тонкой очистки топлива и топливных шлангов.

Система питания двигателя ВАЗ-2104 включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, топливный фильтр, форсунки, регулятор давления топлива и топливные шланги.

В зависимости от комплектации на карбюраторном двигателе может быть установлена контактная или бесконтактная система зажигания. Контактная система зажигания состоит из распределителя, установленного в специальном приливе блока цилиндров, катушки высокого напряжения, свечей зажигания и проводов высокого напряжения. Бесконтактная система зажигания состоит из коммутатора, катушки высокого напряжения, датчика-распределителя, проводов высокого напряжения и свечей зажигания.

Основные элементы системы управления двигателем ВАЗ-2104 – модуль зажигания, датчики, провода высокого напряжения, свечи зажигания и электронный блок управления (ЭБУ) двигателем.

Комментарии: Избранное: 0

Шаг 1

На автомобиль ВАЗ-2107 устанавливают двигатель мод. ВАЗ-2103 рабочим объемом 1,5 л, на автомобиль ВАЗ-21074 – двигатель мод. ВАЗ-2106 рабочим объемом 1,6 л. Двигатели – четырехцилиндровые, рядные, четырехтактные, карбюраторные, с контактной системой зажигания. С 1987 г. часть автомобилей оснащают бесконтактной системой зажигания. Двигатель расположен в моторном отсеке продольно.

На автомобиль ВАЗ-2107-20 устанавливают инжекторный двигатель модели ВАЗ-2104 рабочим объемом 1,5 л, с системой улавливания паров топлива и с каталитическим нейтрализатором в системе выпуска отработавших газов. Применяемая на двигателе система распределенного впрыска топлива позволила снизить расход топлива и повысить надежность пуска двигателя в холодную погоду. Благодаря оснащению системы питания двигателя системой улавливания паров топлива, а системы выпуска отработавших газов каталитическим нейтрализатором снижается токсичность отработавших газов. Двигатель ВАЗ-2104 создан на базе двигателя ВАЗ-2103 и соответствует нормам Евро-2.

В настоящее время на автомобиль ВАЗ-21074-20 устанавливают инжекторный двигатель ВАЗ-21067 рабочим объемом 1,6 л и номинальной мощностью 74 л.с., который создан на базе двигателя ВАЗ-2106 и соответствует нормам Евро-3. Головка блока цилиндров, устанавливаемая на двигатель, позаимствована от двигателя ВАЗ-2104. На части выпускаемых автомобилей установлена система управления двигателем с контроллером М 7.9.7. Основной отличительной особенностью этой системы является катушка зажигания, установленная вместо модуля зажигания. Для коммутации первичных обмоток катушки зажигания используются два мощных транзисторных вентиля, установленные в контроллере. Кроме того, применено последовательное включение форсунок через каждые 720° поворота коленчатого вала.

Передняя подвеска – независимая пружинная, с гидравлическими амортизаторами и со стабилизатором поперечной устойчивости.

Тормозная система – двухконтурная, с дисковыми тормозами на передних колесах и барабанными – на задних.

На рулевой колонке установлено противоугонное устройство, встроенное в выключатель (замок) зажигания.

Установленные на заднем стекле электрообогреватель и дополнительный стоп-сигнал повышают безопасность пользования автомобилем.

Для повышения уровня пассивной безопасности водителя и пассажира на переднем сиденье, а также крайних пассажиров на заднем сиденье предусмотрены ремни безопасности с инерционными катушками, а для среднего пассажира на заднем сиденье установлен поясной ремень безопасности.

Отопление салона обеспечивается потоком воздуха, подогретого жидкостью из системы охлаждения двигателя.

Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики при ведены в табл. 1.1.

Компоновочная схема автомобиля ВАЗ-2107 с карбюраторным двигателем показана на рис. 1.2, компоновка остальных модификаций практически полностью идентична показанной.

Элементы подкапотного пространства автомобиля ВАЗ 2107 с инжекторным двигателем показаны на рис. 1.3, автомобиля ВАЗ-2107 с карбюраторным двигателем – на рис. 1.4.

Расположение основных узлов и агрегатов автомобиля с инжекторным двигателем представлено на рис. 1.5 и 1.6.

Шаг 2

Шаг 3

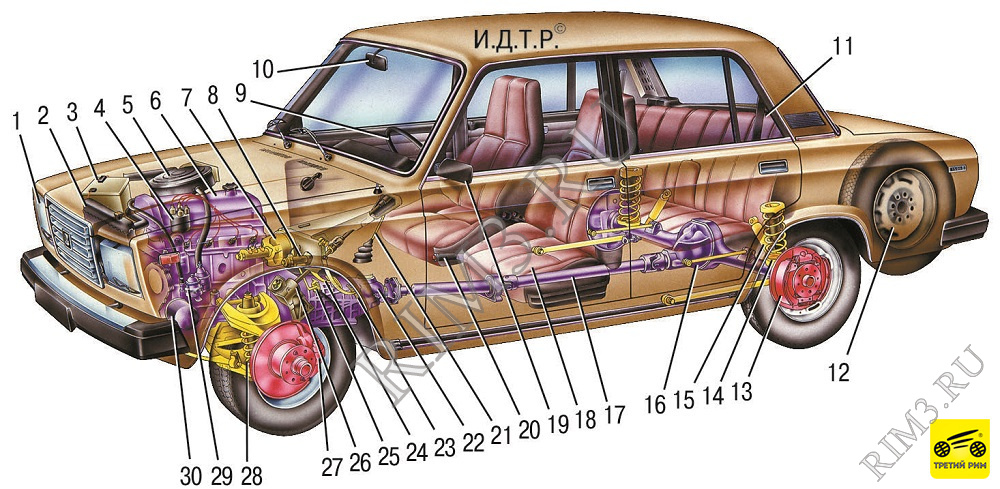

Рис. 1.2. Компоновочная схема автомобиля ВАЗ2107: 1 – блокфара; 2 – радиатор; 3 – аккумуляторная батарея; 4 – прерывательраспределитель; 5 – корпус воздушного фильтра; 6 – двигатель; 7 – вакуумный усилитель тормозов; 8 – главный цилиндр выключения сцепления; 9 – рулевое колесо; 10 – зеркало заднего вида; 11 – заднее сиденье; 12 – запасное колесо; 13 – задний барабанный тормоз; 14 – пружина задней подвески; 15 – амортизатор задней подвески; 16 – редуктор заднего моста; 17 – карданный вал; 18 – переднее сиденье; 19 – боковое зеркало заднего вида; 20 – рычаг стояночного тормоза; 21 – рычаг переключения передач; 22 – коробка передач; 23 – педаль сцепления; 24 – педаль тормоза; 25 – педаль акселератора; 26 – рулевой механизм; 27 – передний дисковый тормоз; 28 – пружина передней подвески; 29 – топливный насос; 30 – масляный фильтр

Шаг 4

Рис. 1.3. Элементы подкапотного пространства автомобиля ВАЗ-2107 с инжекторным двигателем: 1 – монтажный блок реле и предохранителей; 2 – ресивер; 3 – двигатель; 4 – топливный фильтр; 5 – вакуумный усилитель тормозов; 6 – бачок главного тормозного цилиндра; 7 – бачок гидропривода сцепления; 8 – расширительный бачок системы охлаждения двигателя; 9 – адсорбер системы улавливания паров топлива; 10 – воздушный фильтр; 11 – датчик массового расхода воздуха; 12 – радиатор системы охлаждения; 13 – воздухоподводящий патрубок; 14 – дроссельный узел; 15 – аккумуляторная батарея; 16 – трос привода дроссельной заслонки; 17 – бачок омывателя лобового стекла

Шаг 5

Рис. 1.4. Элементы подкапотного пространства автомобиля ВАЗ-2107 с карбюраторным двигателем: 1 – двигатель; 2 – вакуумный усилитель тормозов; 3 – бачок главного тормозного цилиндра; 4 – бачок гидропривода сцепления; 5 – блок управления ЭПХХ; 6 – расширительный бачок системы охлаждения двигателя; 7 – бачок омывателя лобового стекла; 8 – распределитель зажигания; 9 – радиатор системы охлаждения двигателя; 10 – аккумуляторная батарея; 11 – воздушный фильтр; 12 – монтажный блок реле и предохранителей

Шаг 6

Рис. 1.5. Расположение основных узлов и агрегатов автомобиля ВАЗ-2107 с инжекторным двигателем (вид снизу спереди): 1 – масляный фильтр; 2 – штанга стабилизатора поперечной устойчивости; 3 – двигатель; 4 – рулевая трапеция; 5 – поперечина передней подвески; 6 – термозащитный экран; 7 – нейтрализатор отработавших газов; 8 – коробка передач; 9 – приемная труба; 10 – ось нижнего рычага передней подвески; 11 – нижний рычаг передней подвески; 12 – генератор

Шаг 7

Рис. 1.6. Расположение основных узлов агрегатов автомобиля ВАЗ 2107 с инжекторным двигателем (вид снизу сзади): 1 – карданный вал; 2 – нижняя продольная штанга; 3 – верхняя продольная штанга; 4 – пружина задней подвески; 5 – задний мост; 6 – основной глушитель; 7 – амортизатор задней подвески; 8 – дополнительный глушитель

Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.

Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова

Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.

Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.

Силовой агрегат, разрез во фронтальной плоскости

Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.

Устройство двигателя следующее:

Блок цилиндров — высокопрочное чугунное литьё. В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.
Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.
Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.
Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:

На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.

Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.

В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.
