5. Запуск двигателя
Выключатель зажигания расположен с правой стороны рулевой колонки и имеет следующие положения: LOCK, ACC, ON и START.
Для блокировки рулевого колеса извлеките ключ зажигания и поверните рулевое колесо до блокирования.
Для облегчения поворачивания ключа при разблокировании слегка подвигайте рулевое колесо вправо-влево и поверните ключ в положение АСС.
Двигатель можно заглушить без блокирования рулевого колеса, повернув ключ зажигания в положение АСС. Для поворота ключа из положения АСС в положение LOCK слегка нажмите на ключ и поверните в положение LOCK.
При положении АСС ключа зажигания могут работать некоторые электрические устройства, такие как радиоприемник и прикуриватель.
- Не оставляйте ключ в положении АСС более чем на 20 минут.
Это приведет к разряду аккумуляторной батареи.
Предназначено для включения питания системы зажигания и электрических устройств.
- Не оставляйте ключ в положении ON при неработающем двигателе более чем на 20 минут.
Это приведет к разряду аккумуляторной батареи.
Предназначено для запуска двигателя. После запуска двигателя отпустите ключ – он автоматически возвращается в положение ON.
Перед поворотом ключа в положение START убедитесь, что двигатель заглушен.
- При движении запрещается поворачивать ключ зажигания в положение OFF.
Это может привести к потере водителем управления автомобилем и отключению усилителя тормозов и стать причиной повреждения автомобиля, травм или даже гибели.
- Не просовывайте руку к замку зажигания через рулевое колесо.
Рулевое колесо может внезапно повернуться, что приведет к потере водителем управления автомобилем и причинить травмы пальцев или рук.
Перед запуском двигателя
- Проверьте поверхность под автомобилем на отсутствие утечек.
- Убедитесь в чистоте всех окон и фонарей.
- Осмотрите шины на предмет повреждений и соответствия давления воздуха, а также посторонних предметов в протекторах.
- Отрегулируйте положения сидений и подголовников.
- Отрегулируйте положение внутренних и наружных зеркал.
- Пристегните ремень безопасности и проследите за пристегиванием ремней всеми пассажирами.
- При включении зажигания проверьте работу сигнализаторов и индикаторов на приборной панели.
- Периодически, например, при заправке топливом, выполняйте проверки в соответствии с процедурами технического обслуживания, указанными в данном руководстве.
- Не допускайте непрерывной работы стартера более 15 секунд.
- Если двигатель не запустился, подождите 10 секунд перед повторной попыткой.
Это предотвратит повреждение стартера.
- Не давайте двигателю работать на повышенных оборотах холостого хода более 5 минут. Чрезмерное повышение температуры может привести к повреждению системы выпуска отработавших газов.
Механическая коробка передач
1. Пристегните ремень безопасности и проследите, чтобы все пассажиры также пристегнули ремни.
2. Задействуйте стояночный тормоз, если он не был задействован.
3. Убедитесь в правильном положении сидений, подголовников и зеркал, при необходимости отрегулируйте.
4. Убедитесь, что рычаг переключения передач находится в нейтральном положении (NEUTRAL) и выжмите до упора педаль сцепления.
5. Не нажимая на педаль акселератора, поверните ключ зажигания в положение START и после запуска двигателя отпустите ключ. Если двигатель запускается, но снова глохнет, то перед следующей попыткой запуска выждите 10 секунд.
6. После запуска дайте двигателю поработать на холостых оборотах не менее 30 секунд.
7. Отпустите стояночный тормоз.
8. В начале движения на коротком отрезке пути поддерживайте средние обороты, пока двигатель не прогреется до нормальной рабочей температуры, особенно в холодную погоду.
Автоматическая коробка передач*
1. Пристегните ремень безопасности и проследите, чтобы все пассажиры также пристегнули ремни.
2. Задействуйте стояночный тормоз, если он не был задействован.
3. Убедитесь в правильном положении сидений, подголовников и зеркал, при необходимости отрегулируйте.
5. Не нажимая на педаль акселератора, поверните ключ зажигания в положение START и после запуска двигателя отпустите ключ. Если двигатель запускается, но снова глохнет, то перед следующей попыткой запуска выждите 10 секунд.
6. После запуска дайте двигателю поработать на холостых оборотах не менее 30 секунд.
7. Отпустите стояночный тормоз.
8. В начале движения на коротком отрезке пути поддерживайте средние обороты, пока двигатель не прогреется до нормальной рабочей температуры, особенно в холодную погоду.
Расположение узлов и агрегатов в подкапотном пространстве (А – двигатель 1,4/1,6; B – двигатель 1,8): 1 — ремень привода вспомогательных агрегатов; 2 — воздушный фильтр; 3 — крышка двигателя; 4 — крышка маслозаливной горловины двигателя; 5 — бачок гидроприводов тормозов и сцепления; 6 — коробка передач; 7 — расширительный бачок системы охлаждения; 8 — блок предохранителей и реле; 9 — аккумуляторная батарея; 10 — заливная горловина бачка омывателей стекол; 11 — бачок гидроусилителя рулевого управления; 12 — указатель уровня масла в двигателе; 13 — масляный фильтр; 14 — резонатор впускного тракта.
Вид снизу на автомобиль: 1 — ниша для запасного колеса; 2 — адсорбер; 3 — основной глушитель системы выпуска отработавших газов; 4 — трос стояночного тормоза; 5 — топливный бак; 6 — второй дополнительный глушитель; 7 — первый дополнительный глушитель; 8 — промежуточная труба системы выпуска отработавших газов; 9 — металлокомпенсатор промежуточной трубы; 10 — двигатель; 11 — коробка передач.
Вид снизу на переднюю часть автомобиля (грязезащитные щитки для наглядности сняты): 1 — рычаг передней подвески; 2 — ремень привода вспомогательных агрегатов; 3 — компрессор кондиционера; 4 — радиатор системы охлаждения; 5 — привод правого колеса; 6 — поддон картера двигателя; 7 — вентилятор системы охлаждения; 8 — задняя опора силового агрегата; 9 — крышка картера коробки передач; 10 — привод левого колеса; 11 — поперечина подрамника передней подвески.
Двигатель (вид спереди по ходу автомобиля): 1 — каталитический нейтрализатор отработавших газов; 2 — компрессор кондиционера; 3 — кронштейн навесных агрегатов; 4 — натяжное устройство ремня привода вспомогательных агрегатов; 5 — ремень привода вспомогательных агрегатов; 6 — насос гидроусилителя руля; 7 — задняя крышка привода ГРМ; 8 — кронштейн правой опоры силового агрегата; 9 — верхняя передняя крышка привода ГРМ; 10 — крышка термостата; 11 — крышка головки блока цилиндров; 12 — головка блока цилиндров; 13 — крышка маслозаливной горловины; 14 — указатель уровня масла (масляный щуп); 15 — катушка зажигания; 16 — рым; 17 — выпускной коллектор; 18 — подводящая труба насоса охлаждающей жидкости; 19 — теплозащитный кожух выпускного коллектора; 20 — управляющий датчик концентрации кислорода; 21 — масляный фильтр; 22 — маховик; 23 — датчик положения коленчатого вала; 24 — блок цилиндров; 25 — поддон картера.
Двигатель (вид слева по ходу автомобиля): 1 — маховик; 2 — поддон картера; 3 — блок цилиндров; 4 — каталитический нейтрализатор отработавших газов; 5 — выпускной коллектор; 6 — указатель уровня масла; 7 — крышка маслозаливной горловины; 8 — катушка зажигания; 9 — головка блока цилиндров; 10 — клапан рециркуляции отработавших газов; 11 — форсунка; 12 — топливная рампа; 13 — исполнительный механизм cистемы изменения длины впускного тракта; 14 — впускной трубопровод; 15 — датчик температуры воздуха на впуске; 16 — трубка подвода паров топлива от клапана продувки адсорбера к впускному трубопроводу; 17 — генератор; 18 — клапан продувки адсорбера; 19 — кронштейн впускного трубопровода; 20 — стартер; 21 — подводящая труба насоса охлаждающей жидкости.
Двигатель (вид справа по ходу автомобиля): 1 — поддон картера; 2 — шкив привода вспомогательных агрегатов; 3 — датчик давления масла; 4 — кронштейн генератора; 5 — генератор; 6 — клапан продувки адсорбера; 7 — блок датчика положения дроссельной заслонки и регулятора холостого хода; 8 — дроссельный узел; 9 — шланг подвода охлаждающей жидкости к дроссельному узлу; 10 — верхняя передняя крышка привода ГРМ; 11 — кронштейн блока цилиндров для крепления правой опоры силового агрегата; 12 — крышка термостата; 13 — нижняя передняя крышка привода ГРМ; 14 — шкив насоса гидроусилителя руля; 15 — ремень привода вспомогательных агрегатов; 16 — ролик автоматического натяжного устройства ремня привода вспомогательных агрегатов; 17 — шкив компрессора кондиционера; 18 — кронштейн вспомогательных агрегатов; 19 — масляный насос.
Двигатель (вид сзади по ходу автомобиля): 1 — пробка маслосливного отверстия; 2 — поддон картера; 3 — маховик; 4 — блок цилиндров; 5 — стартер; 6 — подводящая труба насоса охлаждающей жидкости; 7 — головка блока цилиндров; 8 — клапан рециркуляции отработавших газов; 9 — топливная рампа; 10 — исполнительный механизм изменения длины впускного тракта; 11 — патрубок подвода охлаждающей жидкости к радиатору печки; 12 — впускной трубопровод; 13 — датчик температуры охлаждающей жидкости; 14 — трубка подвода отработавших газов к впускному трубопроводу; 15 — блок датчика положения дроссельной заслонки и регулятора холостого хода; 16 — дроссельный узел; 17 — генератор; 18 — ремень привода вспомогательных агрегатов; 19 — кронштейн генератора; 20 — датчик недостаточного давления масла; 21 — клапан продувки адсорбера; 22 — кронштейн впускного трубопровода; 23 — датчик детонации.
Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива.
Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора через кронштейн крепится к блоку цилиндров, а левая и задняя — к картеру коробки передач.
Справа на двигателе (по ходу движения автомобиля) расположены: привод газораспределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем); привод вспомогательных агрегатов — генератора, компрессора кондиционера и насоса гидроусилителя руля (поликлиновым ремнем с автоматическим натяжным устройством); масляный насос.
Слева расположены: катушки зажигания и клапан рециркуляции отработавших газов.
Спереди: выпускной коллектор; каталитический нейтрализатор отработавших газов; масляный фильтр; указатель уровня масла; датчик положения коленчатого вала; насос гидроусилителя руля (справа вверху); компрессор кондиционера (справа внизу).
Сзади: впускной трубопровод с дроссельным узлом, датчиками абсолютного давления и температуры воздуха на впуске, механизмом изменения длины впускного тракта, топливной рампой с форсунками; генератор (вверху справа); стартер (внизу слева), датчик недостаточного давления масла; клапан продувки адсорбера; датчик детонации; подводящая труба насоса охлаждающей жидкости; датчик указателя температуры охлаждающей жидкости.
Сверху: свечи зажигания, датчик фаз.
Блок цилиндров отлит чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения двигателя и масляные каналы выполнены в теле блока цилиндров.
В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются с установленными крышками, поэтому крышки невзаимозаменяемы и промаркированы на наружной поверхности номерами (счет от шкива привода ГРМ).
Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками.
Вал снабжен восемью противовесами, отлитыми заодно с ним. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.
Коренные и шатунные шейки коленчатого вала соединяют каналы, расположенные в теле вала. Осевое перемещение коленчатого вала ограничено двумя вкладышами с упорными буртиками третьего коренного подшипника.
На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.
К фланцу коленчатого вала шестью болтами прикреплен маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером.
Шатуны — кованые стальные, двутаврового сечения. Своими нижними (разъемными) головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — с помощью поршневых пальцев — с поршнями.
Поршни — из алюминиевого сплава. Отверстие под поршневой палец смещено относительно оси симметрии поршня на небольшую величину к задней стенке блока цилиндров. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное составное (два диска и расширитель). Поршневые пальцы стальные, трубчатого сечения.
В отверстиях поршней пальцы установлены с зазором, а в верхних головках шатунов — с натягом (запрессованы).
Головка блока цилиндров в сборе: 1 — распределительный вал впускных клапанов; 2 — распределительный вал выпускных клапанов.
Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров.
Головка центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка. На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. Свечи зажигания установлены по центру каждой камеры сгорания.
Распределительный вал: 1 — проточка и отверстие для подвода масла внутрь вала; 2 — отверстия для подвода масла к подшипникам.
В верхней части головки блока цилиндров установлены два распределительных вала, изготовленных из чугуна. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные. На валу выполнены восемь кулачков — соседняя пара кулачков одновременно управляет двумя клапанами (впускными или выпускными) каждого цилиндра. Опоры (подшипники) распределительных валов (по пять опор для каждого вала) выполнены разъемными. Отверстия в опорах обрабатываются в сборе с крышками.
Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — метка на зубчатом шкиве коленчатого вала; 3 — шкив насоса охлаждающей жидкости; 4 — ролик натяжного устройства ремня; 5 — шкив распределительного вала впускных клапанов; 6 — метки на шкивах распределительных валов; 7 — шкив распределительного вала выпускных клапанов; 8 — опорный ролик ремня; 9 — ремень.
Привод распределительных валов — зубчатым ремнем от шкива коленчатого вала. Полуавтоматическое натяжное устройство обеспечивает требуемое натяжение ремня в процессе эксплуатации.
Клапаны в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской.
Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки, изготовленные из маслостойкой резины.
Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.
Клапаны приводятся в действие кулачками распределительного вала через гидротолкатели .
Гидротолкатель: 1 — проточка для подвода масла; 2 —плунжерная пара.
Ниже представлены разъёмы Лачетти в кузовах седан, хэтчбек и универсал, а также соединения электрических масс кузова и двигателя. Также указаны места укладки жгутов электрической проводки.
Если возникают трудности с чтением схем, тогда ознакомьтесь со статьёй Как читать электрические схемы автомобилей
Все электрические массы должны всегда иметь минимальное сопротивление, чтобы обеспечить правильную и долговечную работу электрических систем и двигателя. Особое внимание необходимо уделить массе G104. Особенно если у Вашего авто наблюдаются некорректные показания датчиков, проявляются всевозможные дергунки и проблемный холостой ход.
Масса G104 находится под стартером. В этой точке подключены несколько “массовых” проводов. В том числе от АКБ и ЭБУ. Поэтому нарушение контакта в этом месте может привести к самым неожиданным проблемам.
К ней неудобно добраться, но вполне реально. Если прощупать толстый провод от отрицательной клеммы аккумуляторной батареи, то вы как раз доберётесь до этой массы G104
Вот видео на эту тему
Даже если видимых проблем у Вашего авто не наблюдается, всё равно возьмите за правило раз в 2-3 года проводить профилактику минусовых соединений электрических цепей. Для этого необходимо разобрать соединение, очистить, собрать и обработать каким-нибудь средством защиты контактов.
Ключом на 12мм откручиваем гайку и вытягиваем провода на видное место
Зачищаем всё. И не забываем зачистить место крепления
Расположение жгутов проводов, соединений масс и контактных разъёмов Лачетти
Sirius D4
MR-140/HV-240
Информация о разъёмах, соединений с массой и электрических колодках Шевроле Лачетти
Моторный отсек Лачетти имеет одинаковое расположение узлов и агрегатов в разных модификациях кузова, будь-то седан, хэтчбек или универсал. Отличия в моторных отсеках есть только при комплектации авто разными двигателями, так как моторы 1.4 и 1.6 литра визуально отличаются от мотора 1.8 литра. Но отличия эти минимальны.
В подкапотном пространстве Шевроле Лачетти практически нет свободного места, но в тоже время доступ к основным узлам, бачкам и средствам контроля не ограничен. Всё компактно и удобно.
Моторный отсек Лачетти с двигателями 1.4 и 1.6 литра
Моторный отсек Лачетти с двигателями 1.4 и 1.6 литра
1 — ремень привода вспомогательных агрегатов; 2 — воздушный фильтр; 3 — крышка двигателя; 4 — крышка маслозаливной горловины двигателя; 5 — бачок гидроприводов тормозов и сцепления; 6 — коробка передач; 7 — расширительный бачок системы охлаждения; 8 — блок предохранителей и реле; 9 — аккумуляторная батарея; 10 — заливная горловина бачка омывателей стекол; 11 — бачок гидроусилителя рулевого управления; 12 — указатель уровня масла в двигателе; 13 — масляный фильтр.
Моторный отсек Лачетти с двигателем 1.8 литра
Моторный отсек Лачетти с двигателем 1.8 литра
1 — ремень привода вспомогательных агрегатов; 2 — воздушный фильтр; 3 — крышка двигателя; 4 — крышка маслозаливной горловины двигателя; 5 — бачок гидроприводов тормозов и сцепления; 6 — коробка передач; 7 — расширительный бачок системы охлаждения; 8 — блок предохранителей и реле; 9 — аккумуляторная батарея; 10 — заливная горловина бачка омывателей стекол; 11 — бачок гидроусилителя рулевого управления; 12 — указатель уровня масла в двигателе; 13 — масляный фильтр; 14 — резонатор впускного тракта.
Также на задней стенке моторного отсека нанесены паспортные данные автомобиля

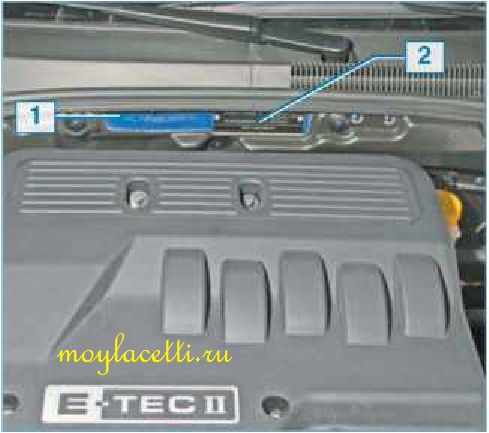

Паспортные данные в моторном отсеке Лачетти
Паспортные данные в моторном отсеке Лачетти: 1 — идентификационный номер автомобиля (VIN); 2 — табличка с данными об автомобиле.
VIN также продублирован на табличке, прикрепленной к панели приборов слева под ветровым стеклом.
Идентификационный номер расшифровывается так: KL1 — индекс производителя по международным стандартам (K — Азия; L — Южная Корея; 1 — Chevrolet); N — код модели автомобиля (N — Lacetti); F — тип трансмиссии (F — механическая коробка передач, А — автоматическая коробка передач); 48 — тип кузова (48 — хэтчбек, 19 — седан, 35 — универсал); 6 — тип двигателя (6–1,6 DOHC; 7 –1,4 DOHC; 3–1,8 DOHC); J — назначение автомобиля (J — общего назначения); 9 — год выпуска автомобиля (9–2009 г.); K — код завода-изготовителя (K — Кунсан, Южная Корея); 000000 — серийный номер.
