Пересвет приборной панели уаз патриот

Обновлено: 30.01.2025

видим тыльную сторону панели

чёрные и синие жопки - это такие вот держатели лампочек

штатные лампы припаяны к внешним контактам, как у синих так и у чёрных держателей

в магазе купил отдельные 4 штуки чёрных, по 20 р., без ламп, для вставки T5 цоколя, и сами светодиоды, белых и красных (36 р)
T5 цоколь выглядит вот так:

в чёрные держатели суём светодиоды как задумано, по 2 лампочки на пол панели (тахометр+градусник) и (спидометр + бензобак)

остальные (синие держатели - за подсветку ЖК экранчиков (2 шт) при желании тоже можно поменять
достаём держатель с лампочкой, поддеваем часовой отвёрткой "ушки", откусываем лампу, суём обратно, на светодиоде аккуратно загибаем контакты вот так:

и вставляем в синие держатели

вот сравнение результатов:

слева диод, справа лампы

поменял все лампы на светодиоды, докучи попробовал воткнуть красные диоды на экраны часов и пробега

Красный не понравился, глазам приходится долго фокусироваться, при случае воткну тоже белую подсветку, вобщем, вот конечный результат:

в реале цвет не такой синюшный (тут фотокамера с балансом белого перестаралась)

затеял всё по тому что перегарели обе лампы на тахометре, вот и полез. [/list]

Итак, пересвет прибороной панели УАЗ Патриот 2012 года рождения выпуска изготовлен и успешно инсталлирован Delta24, за что ему сразу огромное спасибо!
Начну с того почему, какова основная задача?! Отвратительная штатная подсветка приборки, которая светит как- да никак и когда захочет гасит секции. Подгибание, замена ламп надолго не спасает. А хочется света, хорошо читаемой приборки.
Технические вопросы по изготовлению затрагивать не буду, скажу только это не так просто и быстро, как можно себе представить. Оставлена возможность отката к штатной подсветке, но этого не будет уже однозначно.
К плюсам пересвета приборной панели могу добавить плавный розжиг- очень плавно регулируется яркость, что будет очень актуально как в солнечную погоду, так и при езде в вечернее и ночное время суток.
Так же отдельное спасибо за предоставленную гарантию на работу и комплектующие.
В случае чего, меня ждут в гости для решения создавшейся проблемы.
Вобщем, мне все понравилось, доволен. Еще одним недочетом в авто меньше стало.

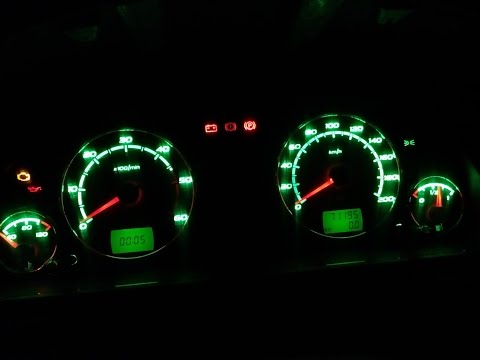

Далее несколько фотографий. Очень жаль, что фото все же не передает настоящих оттенков. Например стрелки все же красные)))
Дополню, т.к. задают вопросы.
Розжиг приборной панели происходит при повороте ключа в положение зажигание.
Изначально загораются плавно стрелки, через небольшой промежуток разгораются шкалы.
При включении фар/ габаритов, щиток приборов приглушает свет примерно на 40% от максимальной яркости.
Каждый режим с фарами и без фар можно настроить отдельно. Микроконтроллер запоминает в памяти настройки и при следующем включении он их сам подгружает из памяти.
Так же можно изменить время розжига между стрелками и шкалами с сохранением настроек.
