Сабвуфер в заднюю полку 2110

Разновидности сабов

Не углубляясь слишком в детали, скажем, что сабы бывают 2-х основных типов:

Установка сабвуфера в ваз 2110

Примечание. Качество активных сабов в большинстве случаев не удовлетворит вкусам настоящего меломана. Если вы считаете себя знатоком хорошей, настоящей музыки, лучше сделать выбор в пользу пассивных громкоговорителей.

Короб

Пассивные сабы делятся, в свою очередь, на 3 разновидности:

Конструкцию простого типа, выполненную в коробе ЗЯ. В таком корпусе нет отверстий для воздуха. Слабые стороны такого исполнения – слабая мощность, сильные – качественный бас.
Более распространенная, но немного сложная конструкция имеет в коробе спецотверстие для прохождения воздуха. Преимущества данного варианта – сравнительно больший, чем в первом случае, коэффициент КПД, более басовитый и глубокий звук, минус – дороговизна.
Третий вариант – это корпус бандпасс (см. Сабвуфер бандпасс — лучшая конструкция), редко используемый и сложноватый, но обладающий хорошими свойствами.

Установка сабвуфера на ваз 2110

Диаметр

Помимо этого сабы различаются между собой диаметром. Как правило, более популярны 12-дюймовые громкоговорители, хотя известны еще 8, 10 и 15-дюймовые модели. Стоит знать, что чем больше размеры громкоговорителя, тем мощнее будет звук, но одновременно увеличивается короб, занимающий больше места в тесном автомобильном салоне.

Сабвуфер в багажнике ваз 2110

Усилитель

Усилитель для сабвуфера – это обязательный компонент. Без него не будет усиления и ток линейн. выхода ГУ будет недостаточен для нормального функционирования саба.

Как установить сабвуфер в ваз 2110

Сами усилители тоже различаются по классам:

К классу первому относятся устройства с низкой эффективностью, но чистейшим сигналом. А-классовые усилители, как их называют, стоят, правда, сравнительно дорого. В автомобильных системах применяются не так часто.
В-классовые усилители выше по эффективности А-классовых почти в два раза, но из-за высоких искажений непопулярны.
С-классовые аппараты способны выдавать до 75 процентов КПД, что делает их очень эффективными. Опять же, из-за высоких искажений данные усилители не подходят для Хай-Фай аудиосистем.

Как подключить сабвуфер на ваз 2110

АВ-классные усилители позаимствовали все сильные стороны от аппаратов первого и второго типа. Таким образом, они отличаются чистым звуком и неплохой эффективностью. На сегодняшний день считаются самыми популярными для Хай-Фай акустики.
D-классные усилители (см. Усилитель класса d для сабвуфера: преимущества и отличие от других) относятся к современным устройствам. В отличие от других классов, они обрабатывают сигнал в цифре, а благодаря компактным размерам – идеально подходят для применения в автомобиле.

Как подключить сабвуфер ваз 2110

Расположение и схемы подключения

Другая схема подразумевает вариант, когда установка сабвуфера 2110 осуществляется на заднюю полку. Данная технология возведения звука в авто лишена недостатков, описанных выше, однако и ее воплощение может представить собой проблему.

Сабвуфер в задней полке ваз 2110

Теперь непосредственно о схемах. Как может показаться на первый взгляд, подключение по схеме – дело тонкое и сложное, но это не совсем так.

Вот несколько моментов:

Активный саб можно интегрировать с АС, соединив линейные выходы головного устройства со входами RCA саба;
Питание можно провести от АКБ к положительным зарядам саба;
Что касается минуса, то он в большинстве случаев проводится от кузова автомобиля, но для мощных сабов – уже от батареи.

Важно. Нельзя устанавливать провода и кабели вблизи штатной автомобильной электропроводки, так как это грозит появлением наводок.

Усилитель для сабвуфера на ваз 2110

Для грамотного и безошибочного интегрирования усилительного аппарата эффективнее воспользоваться готовым монтажным комплектом. Многое здесь будет зависеть и от акустической проводки, на которой рекомендуется вообще не экономить.

Касательно подключения усилителя:

Установка сабвуфера ваз 2110 по схеме

Конкретно про варианты схем подключения можно посмотреть в таблице ниже.

Соединение мостом

Последний способ организации звука заслуживает отдельного внимания. Отметим, что именно данная схема позволяет существенным образом увеличить мощность усилителя.

Усилительный аппарат в этой схеме интегрирован с громкоговорителями. При этом каналы аппарата настроены под режим моноблоков, усиливающих один и тот же сигнал, но в противофазе. Динамики подключаются, в свою очередь, между 2-я выходами аппарата.

В данном случае выходное напряжение оказывается почти в два раза больше. Именно по такой же схеме собираются сегодня все современные головные аппараты.

Несмотря на такие преимущества, мостовая схема не лишена недостатков:

Худший показатель демпфирования;
Повышенный коэффициент гармоник.

С другой стороны, когда необходимо увеличить выходную мощность усилительного аппарата, приходится воспользоваться этой схемой. Не обязательно при данной схеме применять конденсаторы.

Видео и фото – материалы помогут закрепить приведенную информацию. Узнать больше о различных схемах подключения сабвуфера и акустики своими руками можно из других статей нашего сайта.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
Итак:

Как самому сделать короб для сабвуфера

Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

Короб фазоинверторного типа. Он имеет специальную трубку внутри.
Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

Саморезы в количестве 100 штук, желательно 50-55 мм.
Какой-нибудь шумоизоляционный материал.
Жидкие гвозди или силикон.
Клей ПВА.
Герметик.
Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

Шуруповерт или дрель на крайний случай.
Клеммник.
Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Наружные размеры
ШхВхГ, мм	700х450х260
Размеры панелей
Сторона передняя, мм	700х450
Сторона задняя, мм	700х450
Боковина, мм	450х260
Верхняя, нижняя, мм	350х150
E, Xmin, мм	350×150/200

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

Собираем щель фазоинвертора.
Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

Создаем отверстие малого размера под клеммник.
Все части короба соединяем.
Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

Фазоинверторный для двух сабвуферов 12 дюймов | Труба (боковая панель)
Чистый внутренний объем: 85 л. Внутренний диаметр трубы: 100 мм Частота настройки: 35 Гц.

Короб для сабвуфера JVC CW-DR120

Фазоинверторный для сабвуфера 12 дюймов | Труба (боковая панель)
Чистый внутренний объем: 55 л. Внутренний диаметр трубы: 156 мм Частота настройки: 41 Гц.

Короб для сабвуфера Pioneer TS-A300S4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 62.7 л. Площадь порта: 115 см 2 . Частота настройки: 26 Гц.

Короб для сабвуфера Skar Audio VXF 12 Ported Single

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 56.6 л. Площадь порта: 192.0 см 2 . Частота настройки: 33 Гц.

Короб для сабвуфера Mystery 12 mjs ФИ 29гц

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 65 л. Площадь порта: 150 см 2 . Частота настройки: 29 Гц.

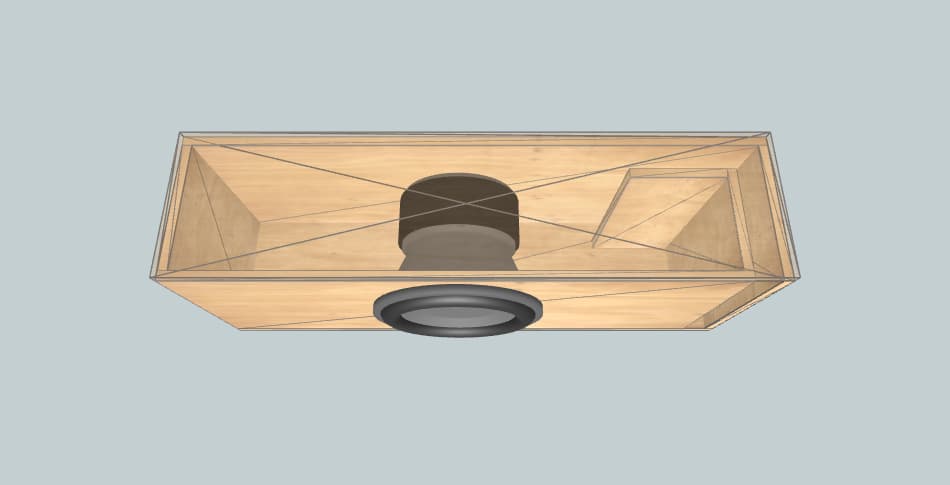

Короб для сабвуфера Vibe Space 12 ФИ 35гц

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 65 л. Площадь порта: 150 см 2 . Частота настройки: 35 Гц.

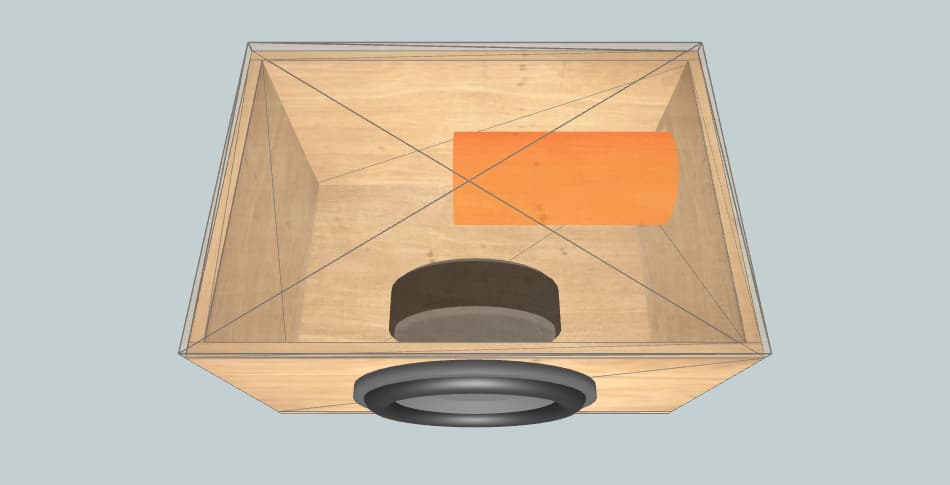

Короб для сабвуфера Alphard Machete ML12-R D2

Фазоинверторный для сабвуфера 12 дюймов | Труба (боковая панель)
Чистый внутренний объем: 65 л. Внутренний диаметр трубы: 136 мм Частота настройки: 38 Гц.

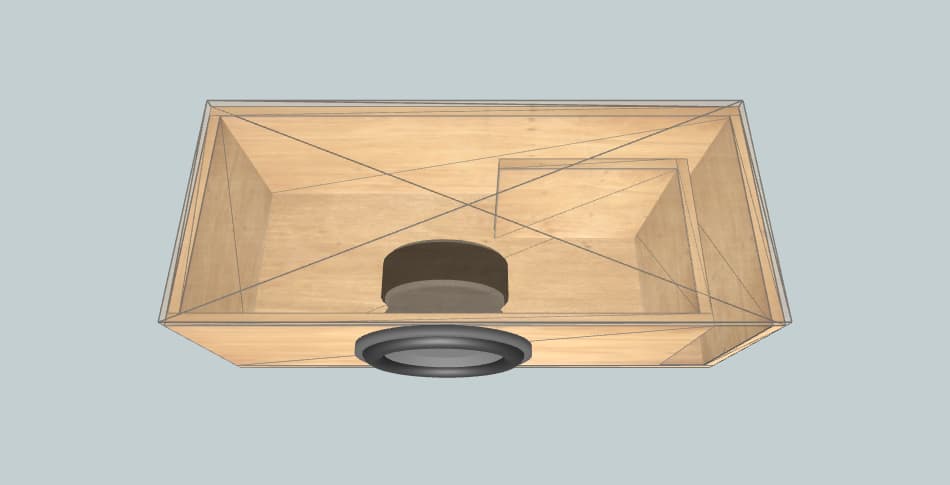

Короб для сабвуфера Rockford Fosgate T1
