Иж 60 приклад своими руками
Несмотря на стильный, даже немного футуристический внешний вид, данная винтовка уже давно и по праву считается классикой пневматического оружия.
Каждый, кто хотя бы раз ощутил в руках приятную тяжесть этой двухкилограммовой винтовки, упирался плечом в регулируемый приклад, и, наконец, нажимал на регулируемый спусковой крючок, остался пленником того неповторимого сочетания леденящего спокойствия и адреналина, которое может подарить стрелку это удивительное оружие.
Основной особенностью Иж-60 является использование пружинно-поршневой механики, приводимой в действие боковым рычагом. Пружинно-поршневой механизм практически полностью располагается в прикладе винтовки. Данная конструкция позволяет сохранять полную неподвижность ствола, что выгодно сказывается на кучности стрельбы.
Чтобы полностью раскрыть весь богатый потенциал Иж-60, можно проделать с ним ряд несложных манипуляций:
1 – Ижевские изделия редко имеют низкое качество сборки. Тем не менее, рекомендуется разобрать винтовку, благо простота конструкции позволяет сделать это очень легко:
откручиваются три винта, в области приклада (19), досылателя (22) и цевья (24) соответственно. После разборки следует проверить места крепления деталей и, при необходимости, затянуть вручную все винты.
Также рекомендуется слегка модернизировать ограничитель (13), прикрепив к торцу резиновую или кожаную подкладку, для продления срока службы.
Как правило, стандартную манжету поршня также меняют на более мягкую кожаную.
2 - Для дополнительного увеличения точности стрельбы, на Иж-60 можно установить коллиматорный или оптический прицел.
Делается это вручную, без применения каких-либо инструментов: стандартная прицельная планка (5) откручивается, а на ее место ставится новое приспособление.
Коллиматорный прицел питается от двух универсальных зарядных устройств СЦ-21. Время непрерывной работы – 50 часов. Прицельная дальность стрельбы потенциально может быть увеличена с 10 до 20-25 метров, приближаясь собственно к максимальной эффективной дальности.
3 – Имеется возможность увеличить мощность винтовки двумя способами: за счет увеличения хода поршня (10) и замены стандартной пружины на более жесткую.
Дело в том, что конструкция имеет некоторый запас хода поршня (порядка 5-7 мм). Если добавить в поршень дополнительную пластину, толщиной чуть больше одного миллиметра. Таким образом, при взводе винтовки, шептало (21) будет упираться в эту пластину, поджимая пружину и увеличивая тем самым ход поршня на 3-5 мм. Начальная скорость пули при этом может достигать 180 м/с. Возможным неприятным последствием может стать снижение ресурса.
Замена пружины – процесс еще более сложный (существует опасность сломать рычаг взведения и досылатель). Можно использовать пружину от МР 38, МР 145 или обрезать МР 137, МР 512, ГХ 155, ГХ 440. Вариантов очень много, но вряд ли удастся добиться скорости, выше 180 м/с.
Также незначительному увеличению мощности способствует герметизация досылателя (8), т.к. при этом снижается утечка воздуха.
4 – Существует теоретическая возможность перевода Иж 60 в новый класс – пневмобаллонной пневматики (РСР). На практике же, перспектива крепления к изящному корпусу винтовки массивного баллона СО2, не радует даже самых отъявленных любителей апгрейда.
Вывод: Иж 60 является одной из наиболее простых и надежных пневматических винтовок. При этом, заложенный потенциал и возможность модернизации, позволяют повысить основные характеристики оружия на порядок. Конструкция подразумевает быструю замену поврежденных деталей. Их можно приобрести, а в некоторых случаях даже изготовить самому. Как правило, ремонт сводится к разборке, выявлению проблемы и замене испорченных деталей.
Пошаговое изготовление ложе из фанеры с картинками. Может, кому и пригодится.
Сам я не одарён дизайнерскими талантами, поэтому за основу взял одну из работ armsmasterа.
Сфотографировал своё железо, совместил в графическом редакторе с деревом, отмасштабировал в Visio и напечатал на кучке листов А4.
Затем листы склеил и вырезал шаблон для переноса изображения на фанеру.
Пошёл пилить фанеру.
Отмечусь, интересно. Сам собираюсь делать, вот только лобзик найду . Можно будет выложить сюда результат своей работы?
Почему бы и нет?

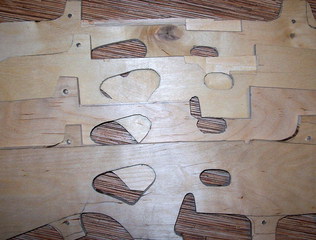

Выпиленные заготовки.
Те, на которых меньше "ушей" - внутренние. В ушах будут отверстия для стягивающих болтов во время склейки. Эти же болты не дадут разъехаться пакету в стороны. После склейки "уши" отпиливаются.
Теперь начинается самое сложное для меня - врезка и подгонка железа.
А вот мой набросок. Не судите строго, пейнт все таки . фото.

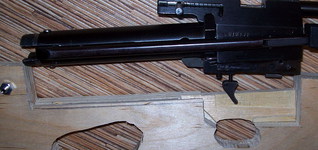

Врезку железа произвожу послойно в каждый лист заготовки. Для начала разметка на одном из внутренних листов.
Пользуясь слоистой сутью фанеры выборку провожу следующим образом: резцом по дереву прорезаю один слой фанеры по размеченному контуру и отделяю его по клеевому шву. Надрезаю по контуру следующий слой и так далее. Постоянно провожу примерку на железо, сначала один лист, потом два средних, стянутых на контрольных винтах. Вырезаемые контуры по необходимости корректируются по выступам железа. Подогнав внутренние листы, перехожу на внешние.
И так, постоянно примеряя фанеру на дерево, собирая-разбирая листы на контрольные болты, делаю полную выборку под железо. Получаю четыре заготовки, с пазами для коробки.

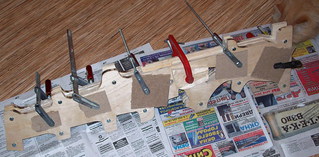

Собираю на два контрольных болта, досверливаю отверстия в "ушах" для стяжки при склейке. Разбираю, прошкуриваю поверхности, чтобы не осталось щепок, которые помешают склейке. Подготовленные листы мажу по очереди клеем "ПВА" и собираю сначала на контрольные болты, а затем стягиваю остальными. Добавляю струбцины - стяжки много не бывает. Оставляю сохнуть на пару дней.
Резцы по дереву. Самые дешёвые, но на удивление режут и заточку держат. Хотя, может, я хорошие не пробовал
Молодца, Алексей! После Мурочного ложе одёжка для ИЖика должна быстрее сделаться. Ждем-с продолжения Сразу вопросы: какая толщина листов фанеры и какая получилась толщина после склейки?
Фанера десятимиллиметровая, пакет из четырёх листов, на цевье планирую ещё по слою подклеить. Цевье будет 60 мм или чуть меньше, приклад максимум 40 мм.
Я вот думаю целесообразно ли будет делат раздельные приклад и цевье? В разобранном виде будет компактнее и удобно при перевозке.
Вот только хотел написать - "трудности" помешали.
В смысле, что "уши" будут "изгибать" 1 и 4 фанерку - а ты её цангами сдавил ,
А вообсе, лучше с начала клеить, а потом выпиливать.
Я как-то клеил - 5 листов 10ки. другу.
Намазали, положили сверху здоровенный стальной Побразный швеллер, и наехали машиной (колесом).
Стояло больше недели - напиталось водой, но склеило - как монолит.
Единственный трабл - с начала, нам надо было хотя-бы контур под "железо" выпилить - потом заманались его выбирать.
ИМХО легче (но дольше) склеивать по слоям -сначала 2 внутренних слоя, в которые врезается железо, затем наружние слои
А-Г-А. Мой основной конкурент и соперник по заочным соревнованиям, оказывается, новую супер-ложу под себя точает! Да еще и оптику собрался ставить. Ну Фсё. "хана мне"!
По делу: чем клеил? Чем обтачивать полено будешь? (лучше болгаркой)
Мега-правильно! Толстое трапециевидное цевьё - очень удобная штука.
Вырезаны "щёчки" для утолщения цевья и подклеены к нему. Сушка.
Ни в коем случае. Все эти танцы с напильниками затеваются чтобы получить цельное ложе. Родное разъёмное, можно его утяжелить и больше ничего не делать.
Я даже не представляю, как потом выборку под железо делать. Мне, с применением наноколенных технологий, послойно гораздо удобнее.
Твой основной конкурент и соперник ты сам! Остальные мимо проходили
Клеил "ПВА", две предыдущие сборки показали достаточную прочность и надёжность. Дождь, снег, минусовые температуры перенесены без эксцессов.
А вот про это расскажи поподробнее, как болгаркой снимать большие объёмы дерева? Я обычно рашпилем мучаюсь.
Если у тебя есть маленькая болгарка на 125-ый диск, то снимать слои фенеры и "вылизывать" большие и плавные обводы - леХХко!
В строймагах есть диск Ф125мм с "липучкой" под наждачки с "липучкой".
http://www.my-instrument.ru/in15.htm - здесь все понятно. Цена демократичная, результат отличный. Мне хватило пачки крупных наждачек для грубой обработки, и пачки мелких для доводки. У нас пачка шкурок 5листов стоит 35руб, у вас, я думаю, если и дороже то не на много. Если болгарка с регулятором оборотов, то будешь работать как скульптор, "слизывая" фанеру, и наслаждаться видом открывающихся фактурных разводов "ламинатной" ложи.
. ТБ: Болгарку держать только двумя руками. и крепко. . а то с непривычки она "скачет".
З.Ы. Еще, важные моменты:
1. Я пользовал наждачки "FIT" - очень крепкая липучка.
2. Полено надо прижимать к столу струбцинами, и хорошенько!
3. Пыли будет много, прямо струя деревянной пыли. Работать лучше на улице или при хорошей мощной вытяжке.
З.Ы.-2: Алексей, давно хотел спросить у тебя - что за столечница у тебя такая? Мне фактура поверхности и рисунок нравятся.
Кстати, я свое полено то же склеивал ПВА пр-во Лакра, какой то для ответственных работ по дереву, точно не помню, у них на сайте есть. Прочность склейки - более чем удовлетворительная, загонял шурупы и саморезы в швы после 3-х дней сушки - никакого намека на расслоение или трещины.
У меня после грубой обточки получилось так:
свою полену я расчитал в 3д. сначала сделал макет "железа" в редакторе, затем собрал "пакет" из трех 16мм листов фанеры с прослойкой клея (взял 0.5мм). воткнул в фанерный пакет модель железа. вычел одно из другого. разобрал пакет и получил выкройки. дремелем с фрезерной насадкой выбрал по шаблону (кстати, встало почти тютелька-в-тютельку). собрал пакет. склеил. обработал зензубелем драчевым напильником. пока на этом остановился. вожусь с рукояткой. из инструментов также применялоссь: электрлобзик с пилками по МЕТАЛЛУ (самые лучшие что были в гипермаркете), цилиндрическая шарошка по дереву+дрель электрическая, полукруглая стамеска, киянка и РАШПИЛЬ (он же драчевый напильник) . рашпиль - это главное оружие ложедела!
клей применил КестоТЕКС (ПВА серия ПРОФИ).
ПЫСЫ - используйте защитные очки при работе с инструментом!!
да, и еще совет - соберите в банку мелкую деревянную стружку. пригодится шпаклевать дефекты или беддинг делать
Это не моноблок. Это только прижимная планка цельная, а кольца сделаны из моноблока, потому как широкие нужны были.
Отечественная эпоксидка и беддинг - тут про наполнители.
также проскакивала инфа про размельченный активированный уголь
Продолжаем упражнения.
Срезал вспомогательные "уши".
Окончание врезки железа. После склейки и сушки железо перестало помещаться в предназначенную для него выборку, но этого и следовало ожидать. Надфилями и резцами выборка была немного расширена. Как определял, где нужно снимать дерево: с усилием, но без фанатизма пихаю железо вглубь, вынимаю. Вижу царапины на дереве - там и подтачиваем/подрезаем. В итоге коробка села, но как на качелях. Болтается приблизительно вокруг точки выхода цилиндра из коробки. То есть если нажать на переднюю часть коробки - она уходит вглубь дерева, нажать на край цилиндра - тоже ложится на дерево, а обе стороны одновременно не ложатся. Тут мне помог простой мягкий карандаш. Мажу жирно нижнюю часть цилиндра и ставлю в дерево.
По следам карандаша на фанере видно, где ещё нужно снять.
Посадка закончена. Теперь нужно разметить и просверлить отверстия для крепёжных винтов. Крепление делаю по мотивам винтовки Кота - винтом в коробку, только добавляю ещё один винт в задник. Всего два крепёжных винта, но для слабого ёжика этого должно быть достаточно. Для разметки отрезал кусок резьбы болта, выточил в дрели на ней конус и коротко обрезал.
Получившийся кусочек ввинтил в коробку и намазал кончик конуса опять же мягким простым карандашом.
Вдавил в ложе. На дереве остался след центра будущего отверстия.
Просверлил сверлом 3мм, затем 6 мм, затем расширил сверлом 7 мм. Снизу ложе рассверлил на 12 мм на некоторую глубину и отрезал винты нужной длины. Шестимиллиметровых длинных винтов под внутренний шестигранник у меня нет, так что снова берём обычный болт и пропиливаем на головке шлиц под плоскую отвёртку. Собираем.
Продолжение следует.
Я смотрю тут много народу трется , может подскажите чем лучше пропитать фанерное ложе? Склеивал эпоксидкой, так что льняное наверно не пойдет - глубоко не пропитает, или я не прав. Слышал, что пропитывают той же эпоксидной смолой, т.е. без отвердителя намазывать или как? В общем подскажите други.
1. В штатной ложе не устраивает расположение СК относительно рукояти - винтовка сделана под ребёнка (максимум - подростка). У меня СК приходится почти на середину третьеё (ближней к ладони) фаланги пальца при хвате правой рукой и на сустав между третьей и второй фалангой при хвате левой. Не порядок. Сама рукоять откровенно тонковата. Остально. Остальное терпимо.
2. Много чего будет, потому что сделаю сам
3. Хват разный, по ситуации. Себе грибок едва-ли буду делать (если только съёмный, ради пробы).
4. ИЖ-60 просто просится, чтобы из него сделали булл-пап по-полной. Т.е. убрали бОльшую часть задника (оставив лишь чуть "мяса" в районе оси рычага), чтобы коробка стала щекой и перенесли спуск не переднюю опору ствола.
5. Рисунки не нравятся совсем. Но это субъективное мнение человека со странным вкусом Так что можно в рассчёт не брать.
Ну и, как говорится - творческих узбеков!
----------
Человек должен уметь переменить пеленку, спланировать план вторжения, заколоть свинью, вести корабль, построить дом, написать сонет, подвести счета, построить стену, снять мясо с костей, утешить умирающего, отдать приказ, выполнить приказ, действовать вместе и в одиночку, решать уравнения, анализировать новую проблему, разбросать навоз, запрограммировать компьютер, приготовить вкусное блюдо, биться и победить и умирать с достоинством. Специализированы только насекомые
1. Отсутствие ложи. То что ставит завод - это не ложа. Болтучий задний плавник - ваще позор. Рукоятка под детскую руку, причем под дите 70-х годов; а акселерация не стоит на месте.
2. "По их заказу" - с учетом того, что регулируемый затыльник и регулируемая щека собираются быть шататно, то что еще можно варьировать в заказе? Цвет? Отгиб? Отвод? Высоту линии ствола над центром затыльника?
3. Наличие места для балансировочных/утяжеляющих грузов. За отдельные деньги - сами грузы. Грибок
4. Быть осторожнее с упоминанием буллпапа (я сначала решил, что ты собираешься делать буллпапное ложе. См. ниже. Но вроде нарисован не буллпап). Не особо париться с полученными в этом опросе мнениями "красиво/не красиво". У каждого свое понятие о красоте. Изучить раздел "буратиностроения" и учесть кто и чего делал для Иж 60/61.
5. Подумать над тем, что цевью следует быть горизонтальным и ровным снизу. Для возможности пострелять с упора.
Originally posted by uuu1966:
Кажется, что их "БуллПаповская" компоновка позволяет развернуться "творческой мысли".
Буллпап (строго КМК!) имеет смысл для карошлепства - пешегородского и авто. И потому (лично у меня!) имеются большие сомнения в том, что для Ижей 60/61 имеет смысл буллпап. Конечно, из них можно завалить псису, но согласитесь - это все же винтовка не охотничья, а плинковая (ладно, ладно. Матчевая! ). А буллпап для точной стрельбы не айс - очень чувствителен к прикладке.
Но поскольку "на каждый кривой горшочек найдется своя кривая крышечка", то и буллпаповские приклады народ будет с удовольствием раскупать - уверен.
Originally posted by uuu1966:
1. Что не устраивает их в штатной ложе. 2. Что хотели бы иметь, если бы ложа изготавливалась по их заказу. 3. У кого какой хват на цевье (и нужен ли там "грибок"). Тут бы неплохо фото, но уж как будет. 4. Готов выслушать все прочие пожелания, которых я не коснулся. 5. Ну и, конечно, по рисунку. Хотя не факт, что в конечном иде все будет выглядет именно так (для эого и спрашиваю).
1. рукоятка под детскую руку, болтающийся приклад.
2. регулируемый затыльник и щеку, нормальную рукоять.
3. классический, снайперский (на вытянутых пальцах) либо кладу на кулак. грибок - да, хотелось бы, регулируемый.
4. пусть ложа будет деревянной, цельной. даже из дешевого дерева - бук или береза, будет несравнимо лучше пластика.
5. убрать непонятную выемку на цевье перед спусковой скобой, пересмотреть концепцию рукоятки и особенно отверстия под большой палец.
убрать непонятную выемку на цевье перед спусковой скобой, пересмотреть концепцию рукоятки и особенно отверстия под большой палец.
По поводу выемки - допустим, понятно. А вот про концепцию рукоятки и особенно отверстия под большой палец по-подробнее (если можно).
Originally posted by uuu1966:
про концепцию рукоятки и особенно отверстия под большой палец по-подробнее
Спасибо. Взял на заметку.
те, кто реально тебе смогут помочь в этом вопросе, на форумах пишут редко, и читают тоже редко. ну сам подумай, станет ли человек, который делает и настраивает автомобили формулы-1 тусить и писать на форуме, где в основном обсуждают вазовскую классику?
а это именно из той серии вопрос, как бы форсировать иж60 до уровня файнверкбау.
что тут можно посоветовать, нужно брать и копировать нормальную спортивную ложу, от любой серьезной винтовки.
Наверно, ты прав. Но копировать очень не хочется. Если бы вопрос стоял так, то и разговор заводить не стоило бы. Хотелось сделать что-то свое, но с учетом общих пожеланий (хотя конечно, я не рассчитывает, что "изобрету велосипед"). Если бы задачей было "срубить денег за хорошую вещь", то скопировать было бы правильным и наипростым. Но это - не наш метод. Как говорил красноармеец Сухов: "Лучше, конечно, помучатся. ".
А расчет был на то, что отзовутся, как раз-таки "юзаки ВАЗа", (т.е. вдумчивые хозяева бюджетных "ёжиков").
а ты возьми фотографии хороших спотривных винтовок, и наложи друг на друга. и попробуй найти 10 отличий в эргономике.
делать что то с ижиком в классике - там всего два пути.
первый - делать хорошую классическую ложу, матерясь, врезая нетипичный и сложный ижевский профиль в дерево. все профессиональные ложьевщики говорят одно - иж 60 одна из самых трудных в этом плане винтовок.
второй - путь, по которому пошел я. развивать естественные "качества" ижа, а именно - характерный наклон компрессора. там есть путь хороший, и путь легкий. хороший путь заключается в замене трубы компрессора, на аналогичную, но длинную, которая и будет основой приклада. легкий путь заключается в одевании на компрессор трубы большего диаметра, которая и будет основой приклада. все остальное, а именно - рукоятку и цевье делаем так, как удобнее и красивее. в общем то, в итоге можно воплотить оригинальную конструкцию (да, вроде моей), которая будет иметь возможности для регулировок, сравнимые с дорогими спортивными винтовками с алюминиевыми ложами, но без их недостатков. кстати, и себестоимость подобного конструктора при серийном изготовлении должна быть очень низкой.
"По вере" мне ближе первый путь (гемор- это наш конек!), просто заниматься классикой не хочется. Последняя моя ложа была классикой. Хочется "оторваться". Второй путь заманчив (из-за технологичности и функциональности), но это не мое. Попробуем найти третий.
ищите, и найдете. там можно еще попробовать что нибудь с экструзионным профилем замутить, только найти подходящий.

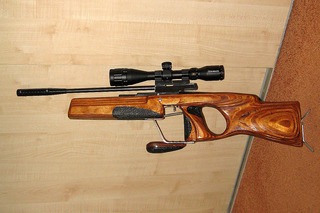

Финальный результат:
**************************************************
Начало работы
Сам я не одарён дизайнерскими талантами, поэтому за основу взял одну из работ armsmasterа.
Сфотографировал своё железо, совместил в графическом редакторе с деревом, отмасштабировал в Visio и напечатал на кучке листов А4.
Затем листы склеил и вырезал шаблон для переноса изображения на фанеру.
Пошёл пилить фанеру.
Выпиленные заготовки.
Те, на которых меньше "ушей" - внутренние. В ушах будут отверстия для стягивающих болтов во время склейки. Эти же болты не дадут разъехаться пакету в стороны. После склейки "уши" отпиливаются.
Теперь начинается самое сложное для меня - врезка и подгонка железа.
Пользуясь слоистой сутью фанеры выборку провожу следующим образом: резцом по дереву прорезаю один слой фанеры по размеченному контуру и отделяю его по клеевому шву. Надрезаю по контуру следующий слой и так далее. Постоянно провожу примерку на железо, сначала один лист, потом два средних, стянутых на контрольных винтах. Вырезаемые контуры по необходимости корректируются по выступам железа. Подогнав внутренние листы, перехожу на внешние.
И так, постоянно примеряя фанеру на дерево, собирая-разбирая листы на контрольные болты, делаю полную выборку под железо. Получаю четыре заготовки, с пазами для коробки.
Собираю на два контрольных болта, досверливаю отверстия в "ушах" для стяжки при склейке. Разбираю, прошкуриваю поверхности, чтобы не осталось щепок, которые помешают склейке. Подготовленные листы мажу по очереди клеем "ПВА" и собираю сначала на контрольные болты, а затем стягиваю остальными. Добавляю струбцины - стяжки много не бывает. Оставляю сохнуть на пару дней.
Резцы по дереву. Самые дешёвые, но на удивление режут и заточку держат. Хотя, может, я хорошие не пробовал
Мега-правильно! Толстое трапециевидное цевьё - очень удобная штука.
Ни в коем случае. Все эти танцы с напильниками затеваются чтобы получить цельное ложе. Родное разъёмное, можно его утяжелить и больше ничего не делать.
Я даже не представляю, как потом выборку под железо делать. Мне, с применением наноколенных технологий, послойно гораздо удобнее.
Твой основной конкурент и соперник ты сам! Остальные мимо проходили
Клеил "ПВА", две предыдущие сборки показали достаточную прочность и надёжность. Дождь, снег, минусовые температуры перенесены без эксцессов.
А вот про это расскажи поподробнее, как болгаркой снимать большие объёмы дерева? Я обычно рашпилем мучаюсь.
Если у тебя есть маленькая болгарка на 125-ый диск, то снимать слои фенеры и "вылизывать" большие и плавные обводы - леХХко!
В строймагах есть диск Ф125мм с "липучкой" под наждачки с "липучкой".
http://www.my-instrument.ru/in15.htm - здесь все понятно. Цена демократичная, результат отличный. Мне хватило пачки крупных наждачек для грубой обработки, и пачки мелких для доводки. У нас пачка шкурок 5листов стоит 35руб, у вас, я думаю, если и дороже то не на много. Если болгарка с регулятором оборотов, то будешь работать как скульптор, "слизывая" фанеру, и наслаждаться видом открывающихся фактурных разводов "ламинатной" ложи.
. ТБ: Болгарку держать только двумя руками. и крепко. . а то с непривычки она "скачет".
З.Ы. Еще, важные моменты:
1. Я пользовал наждачки "FIT" - очень крепкая липучка.
2. Полено надо прижимать к столу струбцинами, и хорошенько!
3. Пыли будет много, прямо струя деревянной пыли. Работать лучше на улице или при хорошей мощной вытяжке.
З.Ы.-2: Алексей, давно хотел спросить у тебя - что за столечница у тебя такая? Мне фактура поверхности и рисунок нравятся.
За инструкции по болгарке спасибо, я уже прикупил такой диск со шкурками.
