ГАЗель NEXT (2019 год). Неисправности реле стартера

Основные неисправности реле и способ их устранения

Наиболее распространенная проблема со стартером – механизм отказывается совсем работать: не щелкает и якорь не вращается. Причинами такого поведения узла могут быть как электрические, так и механические факторы.

Электрические
-отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую,
-окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой,
-недостаточное натяжение наконечников,
-обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи,
-замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены,
-заедает якорь устройства. Необходимо поставить новое втягивающее реле,
-неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

-поломалась пробуксовая муфта,
-произошло отцепление рычага отключения от оси,
-буферная пружинка вышла из строя,
-износ поводкового кольца,
-стерлись зубья шестерней,
-ослабились винты крепежа стартера,
-расшатался фиксатор полюса.

Первые сигналы для беспокойства:

-Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
-Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
-После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

-Износ его элементов;
-Выгорание контактных пластин, установленных в крышку корпуса;
-Обрыв или перегорание обмотки катушек реле;
-Заедание якоря.

Появление этих неисправностей может вылиться:

-В несрабатывание стартера при запуске;
-Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
-Продолжение работы его даже после запуска мотора.

Как выявить неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

-Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.
-Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.
-Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Если тяговое реле срабатывает, но якорь стартера не крутит, то причины этого могут лежать в:

-Разрядки АКБ-емкости батареи хватает только на срабатывание реле, а на прокрутку якоря нет.

-Наличие окалины на коллекторе якоря или его подгорание.

-Недостаточная затяжка проводов болтами на тяговом реле стартера, что в некоторых случаях может привести к искрению контактов.

-Обрыв обмотки якоря и статора.

-Замыкание в коллекторе между пластинами.

-Замыкание плюсовых контактов стартера на массу, к примеру, щеткодержателя, или межвитковое замыкание в якоре и статоре, между собой или на массу.

-Наличие окиси на контактах проводов и клеммах АКБ, что не обеспечивает стабильную передачу тока к стартеру.

-Износ щеток или их западине в гнездах.

-Плавление обмотки в результате перегрева стартера и как следствие, ее замыкание.

Реле не срабатывает и якорь не вращается, причины:

-Обрыв проводов или замыкание втягивающей, или удерживающих обмоток тягового реле между собой и на массу;

-Заедание штока тягового реле.

-Поломка в контактной части реле.

Если ничего не происходит при запуске двигателя:

-Перегорел предохранитель. Смотрите электрическую схему и замените последний.

-Неисправен замок зажигания.

-Вышло из строя реле стартера.

-Смотрите вышеперечисленные неисправности, замыкания могут произойти, как в реле, так и в самом устройстве.

Сюрпризы бывают двух видов: те о которых мы знаем или догадываемся и те которые и правда представляются настоящей неожиданностью!
Вот тот, второй, как раз мой случай!
Не о чём не подозревая, как обычно собственно, поехал я поработать, но не тут-то было! От поворота ключа стартер не крутится, а только насмешливо щёлкает втягивающим… "покатались-приехали"! Как же так, ни одного повода за 2,5 года и 90 тысяч км пробега стартер не давал… расстройство!
А ехать-то надо! Время тикает! Экспресс ремонт молотком по стартеру результатов не дал. Метод замыкания отвёрткой контактов втягивающего на прямую дал только еле живую искорку и отсутствие всякой механической реакции. В голове просветилась единственная мысль, что щётки приказали долго жить, мысли о том, что вообще-то рановато для этого заместили её и было решено все проблемы решать после вскрытия стартера.
Экспресс метод ремонта двигателя был заменён на Хундай Гетц и трос! Первый раз я воспользовался буксировочным устройством спереди. Моя девочка тоже никогда не буксировала машины, поэтому только и узнала что у её Гетца есть буксировочкая проушина под задним бампером!) В итоге после нескольких метров буксировки двигатель благополучно завёлся и я поехал на работу. Конечно глушить было противопоказано.
Так получилось, что времени на ремонт стартера нашлось только вечером, поэтому все операции проводились в сумерках и свете моей велосипедной фары.

Собственно по порядку:
1) Снял защиту и "+" с аккумулятора;
2) Добрался до стартера, на несколько секунд впал ступор по вопросу чем откручивать болты под звёздочки, но на помощь пришла головка на "10" (которая с 12 гранями) и всё удалось! Хотя верхний болт крепления стартера (его нет на фото), немного заставил поизгаляться. Силовой провод откручивается ключиком на "13", провод управления втягивающим имеет на конце разъём, поэтому просто снимается:

Первым конечно лучше открутить верхний болт, что бы стартер поменьше играл, хотя он сам по себе не выпадет, ему не даст это сделать трубка со щупом идущая в масляный поддон.
Ну и разбор:
1) Задняя крышка держится на двух длинных болтах с головкой на "10":

2) Легкими ударами молотка крышка снимается:

Вытащив плюсовые щётки снимаю обмотки, якорь и монтажную пластину со щётками. Всё зачистил и на пластине и на крышке, обработал как-то жидкостью (знакомец подогнал попользовать), которая окислы и ржавчину отмачивает и оставляет плёнку антикоррозийную, вроде не на кислотной основе, поэтому применил:

Стартер редукторный, поэтому добавил немного смазки в редуктор. На якоре сзади стоит подшипник качения:

Подшипник соответственно так же смазал свежей мазуткой.
В целом состояние механических частей стартера (подшипник, шестерни редуктора, зацепная шестерня и вал бендикса, венец маховика так же в хорошем состоянии.

Соответственно что можно сказать по стартеру. Механическая часть в хорошем состоянии. Электрическая в неудовлетворительном! Везде вставлены манжетки- резинки дабы исключить попадание воды в стартер, есть даже дренажная трубка в задней крышке, НО такое ощущение что все эти резинки только помогают воде там задерживаться!( Я ожидал большего от такого производителя как Камминс!
Ремонт не занял много времени и сил. Самое сложное из всего это попасть удлинителем с головкой на верхний болт, открутить, а так же провести обратную операцию! Сами же щетки практически без износа, как собственно и контакты якоря.

Если при повороте ключа зажигания со стороны моторного отсека слышится лишь громкий треск, не спешите сразу же обвинять во всех своих бедах стартер. Причин подобного явления может быть несколько, и поломка втягивающего реле стартера является всего лишь одной из наиболее распространенных неисправностей. Сегодня мы расскажем о том, почему начал трещать стартер и что делать, чтобы восстановить его работоспособность.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

у этих двигателей форсунки = слабое место.
очень часто и 30 тык не ходят.
как уже сказали выше - проверяй на слив.
если льют в обратку = можно починить.

Леха Юрич

Эндрю

Antel

Эндрю

Рабочая просто заводится быстро, наверное, не успевает отобразить. ISF не проверял, но на не заводящихся по этой причине двигателях ISBe с блоками CM800 и CM2150 при прокрутке стартером смотрел - всё отображается даже на CM800, где по шине J1708 (медленная) связь идёт.
Там есть желаемое и фактическое давление. Так даже на заглушенном фактическое отлично от 0 - дребезг АЦП и датчика. А прокрутку то видит? В сохранённых какие ош-ки были?
C эфира заводится? Если тест утечек запустить, до скольки на ХХ давление в рейле поднимает? И за какое время?

Да, забыл сказать, там в инсайте частоту опроса изменять можно. По умолчанию что то медленно стоит. Не секунда ли? Почаще поставить нужно. И графики смотреть, а не в цифровом виде.

Antel

Эндрю

1. Хоть лак для волос, но это жостко. Проще купить балончик "для запуска" называется, или что то в этом роде. Снять трубу от интеркуллера и брызгать во впускной. Лучше вдвоём.
2. "Утечки" конечно работают на заведённом на ХХ, или до 1000 оборотов максимум, кажется. Поднимает давление в рейле до максимума. 1500 атм у ISF безмочевинного, вроде.
3. Пиктограмку в виде осциллографа нажать и частоту выборок установить - что то вроде 1 выборка в 20 милисекунд.
4. Можно, но не у всех (про ISF не в курсе) и нужен соотв-й уровень доступа. Так же возможно придётся ломать пароль.
5. Могут, но тогда ошибка будет. Кстати, там их по 2 шт. 2 ДПКВ и 2 датчика распредвала.

Возможно регулятор давления в рейле в открытом положении заклинил. Или датчик давления врёт. Или фильтрик в подкачивающем насосике вусметь забит. Во время прокрутки пипку подкачивающего насосика не втягивает? От канистры запитывать пробовали?

А вообще, рекомендую потренироваться на имитаторе. Установить в Инсайте имитатор ISF 2.8 с блоком CM2220 и вперёд.
Я с ними совсем мало дело имел, хотя у нас ПАЗик с ISF 3.8 есть. Но он уже больше 100 тык прошёл, а по движку никаких проблем не было. Тьфу-тьфу-тьфу конечно. А Газелистов пинаю - нервы дороже.

2) Легкими ударами молотка крышка снимается:

Стартер редукторный, поэтому добавил немного смазки в редуктор. На якоре сзади стоит подшипник качения:

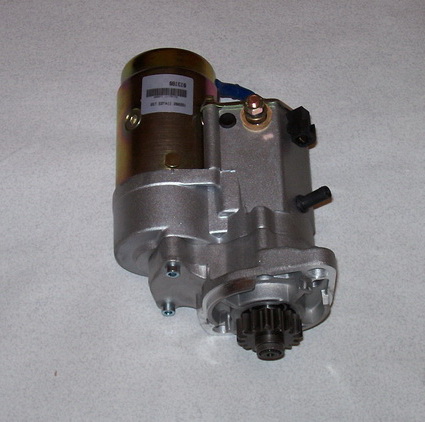

Стартер является важным узлом силового агрегата Камминз. Он обеспечивает запуск мотора, поэтому без его полноценной работы фактически невозможна нормальная эксплуатация спецтехники или автотранспорта.

Нашей компанией регулярно проводится диагностика Cummins , что позволило собрать значительную статистику. Исходя из этого, мы можем назвать наиболее распространенные причины выхода из строя стартера:

Износ стартера. Может приводить к падению мощности и возникновению дуги между коллектором и щетками, в результате чего коллектор выгорает.
Износ втулок в результате длительного прокручивания стартера. Это приводит к перегреву обмоток и разрушению слоя изоляции, результатом чего может стать короткое замыкание.
Замыкание или подгорание коллекатора, замыкание и обрыв обмотки, износ щеток. При таких неисправностях скорость вращения коленвала стартером оказывается недостаточной для запуска ДВС.
Повреждение зубьев венца маховика и планетарного механизма при выходе из строя втулки.
Подверженность деталей стартера окислению. Детали окисляются, как правило, в результате скапливания воды на уплотнительных элементах.
Выход из строя возвратной пружины замка зажигания, возвратных пружин муфты свободного хода, нарушение нормальной работы тягового реле. Неисправность проявляется тем, что стартер не отключается после старта двигателя.
Разрядка или неисправность АКБ, окисленный контакт плюсовой клеммы аккумулятора или замка зажигания. В результате этих проблем при повороте ключа зажигания не срабатывает втягивающее реле стартера.

При любых проблемах со стартером или с запуском мотора рекомендуем сразу обращаться в нашу компанию. Мы проведем квалифицированную диагностику Cummins и оперативно устраним выявленную проблему.

При эксплуатации автомобиля Газель с двигателем Камминз ISF 2.8 может возникнуть такая ситуация, когда мотор не запускается. Понять и устранить причину без должного опыта бывает достаточно сложно. Попробуем разобраться, из-за чего такое происходит.

На моторах Камминз ISF 2.8 дизтопливо попадает в цилиндр через форсунку, которая распыляет его в мелкую пыль, воздух через коллектор и впускные клапана. В результате повышенного давления (компрессии) топливо-воздушная смесь воспламеняется.

Перед впускным коллектором стоит подогреватель воздуха, который должен облегчить запуск двигателя в холодную погоду.

Причины, по которым может не запускаться двигатель Камминз ISF 2.8 на Газели

1. Топливная система

2. Электрическая система

Мотор Камминз ISF 2.8 оснащен электронной системой управления двигателем и электрическим стартером, которые запитаны от бортовой сети Газели.
Если стартер не крутит или не загораются контрольные лампы ошибок двигателя на приборной панели, нужно искать неисправность в проводке, предохранителях, реле или ЭБУ.

3. Другие причины

Специалисты APS Service помогут найти поломку и отремонтировать двигатель Камминз ISF 2.8

Когда при повороте ключа зажигания стартер молчит и не прокручивает двигатель, причина поломки не обязательно кроется в самом пусковом агрегате. В большинстве случаев проблема связана с проводкой, контактной группой замка или втягивающим реле.

В этой статье мы расскажем, почему не реагирует стартер на ключ зажигания, разберем основные симптомы наиболее распространенных неисправностей.

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

контактной группе замка зажигания;
сигнализации и иммобилайзере;
управляющем реле;
проводке от управляющего реле до стартера;
втягивающем реле стартера.

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

При появлении любых проблем с запуском в первую очередь убедитесь, что АКБ имеет достаточный уровень заряда! При разряде, остаточного тока и напряжения в 8–10 вольт может хватить для включения ЭБУ и приборной панели, но недостаточно для питания стартера. При подаче питания на стартер втягивающее реле может издавать серию коротких щелчков, так как силы тока не хватает для полного преодоления силы пружины соленоидом.

Стартер не работает от ключа зажигания: причины

Проблема	Причина неисправности
Неисправен мотор стартера	Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартера	Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки)	Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажигания	Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализацией	Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.
Неисправность/раскодирование иммобилайзера	Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего реле	Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП	Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартера	Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартере	Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или моторе	Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Что делать, если стартер не крутит двигатель от замка зажигания

Клемма управляющего провода

Включить нейтральную передачу и зажигание.
Найти на стартере два вывода: силовой толстый провод от плюса АКБ и управляющий тонкий провод от управляющего реле.
С помощью металлического подручного предмета (отвертки, ключа, провода) замкнуть между собой силовой и управляющий контакт.
После срабатывания стартера и запуска мотора сразу же разомкнуть контакты.

Альтернативный вариант того же метода – подача питания на управляющую клемму стартера непосредственно с положительного вывода аккумулятора. Это можно сделать с помощью любого изолированного провода, например из комплекта проводов для прикуривания.

Отсутствие реакции стартера на прямую подачу питания говорит о его поломке, выходе из строя электромотора или втягивающего реле. Для диагностики стартера нужно разбирать пусковой агрегат, осматривать щеточный узел, обмотки якоря и статора. В полевых условиях и без мультиметра сделать это непросто, поэтому нужно запустить машину с толкача и добираться до гаража или СТО.

Когда стартер напрямую крутит, а с ключа нет, то сам он полностью исправен, а проблема кроется в электрической цепи от ключа до стартера. Для определения места поломки нужно действовать по инструкции, приведенной ниже.

В первую очередь проверьте силовые контакты: клеммы аккумулятора, клеммы массы на кузове и двигателе, два силовых контакта на втягивающем реле стартера. Часто машина не заводится с ключа именно из-за плохого контакта, поэтому перед более подробной диагностикой нужно убедиться, что питание на стартер подается, а провода массы надежно контактируют с мотором и кузовом!

Как искать причину, если машина не реагирует на ключ зажигания – инструкция:

Как запустить двигатель, перемкнув стартер напрямую: видео

Что делать если стартер не реагирует на ключ зажигания: видео

Подгоревшие контакты от замка зажигания частое явление на автомобилях Ваз

Проблемы с запуском, если ключ зажигания не крутит стартер из-за иммобилайзера или сигнализации, в полевых условиях устранить сложно. То же самое касается и проблем с проводкой, для которых нужно разбирать панель. В таких случаях лучше обратиться к квалифицированному автоэлектрику.

Частые неисправности на популярных автомобилях

Ответы на часто задаваемые вопросы

Как понять, что не работает реле стартера?

Чтобы определить работает ли реле стартера, подайте питание с положительного вывода АКБ на управляющий контакт реле напрямую. После этого должен прозвучать щелчок, если оно неисправно – звуков не будет.

Как проверить работает ли стартер или нет?

Для проверки исправности самого стартера нужно подать на него ток напрямую, соединив силовые провода втягивающего реле (толстый провод от АКБ) и электромотора (шпилька с толстым проводом от втягивающего к стартеру). Исправный стартер должен прийти в движение.

Что делать если не работает стартер после поворота ключа зажигания?

Для начала убедитесь в наличии напряжения на клеммах АКБ. Если нет тестера, это можно сделать с помощью лампы на 12 В. Затем попробуйте подать на стартер напряжение напрямую: замкните отверткой шпильку, на которую идет провод с аккумулятора и расположенный рядом управляющий контакт. При отсутствии реакции проверьте качество контакта клемм на батарее, контакты массы (с кузовом и мотором) и контакты самого стартера, зачистив и подтянув клеммы. Если АКБ разряжен или стартер неисправен – необходимо заводить машину с толкача (МКПП) или буксировать ее к месту ремонта.

ГАЗель NEXT (2017 год). Неисправности привода стартера (бендикса)

Причины неисправности привода стартера (бендикса)

Причины неисправности бендикса стартера чаще всего имеют усталостный характер (стартер долго эксплуатируется). Либо играет роль применение некачественной детали при ремонте.

Причина неисправности	Описание неисправности
Изношены ролики и (или) плунжеры в обгонной муфте	При этом шестеренка бендикса прокручивается как по часовой так и против часовой стрелки (должна только по часовой). Расположенные в пазах внутри обгонной муфты ролики и поджимающие их плунжеры должны препятствовать проворачиванию шестеренки бендикса против часовой стрелки. Но, на стартерах с длительным сроком эксплуатации, происходит возрастной износ этой конструкции. В результате шестеренка крутится во всех направлениях не давая провернуться маховику.
Изношены зубцы шестерни привода	Износ зубцов шестеренки бендикса приводит к тому, что стартеру попросту не чем зацепиться за зубцы маховика, либо это зацепление не эффективное. При этом может быть слышен скрип и скрежет при включении стартера и попытке провернуть им маховик коленчатого вала двигателя.
Подклинивание ступицы обгонной муфты на валу стартера	На валу якоря стартера имеется винтовая нарезка по которой перемещается ступица обгонной муфты привода при включении стартера. При длительной эксплуатации стартера винтовая нарезка загрязняется затрудняя перемещение муфты. Шестеренка бендикса не входит в зацепление с зубцами маховика так как не доходит до них, стартер крутит впустую, коленчатый вал не проворачивается.
Сломано поводковое кольцо
Поломалась буферная пружина

Другие причины поломки
Вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

-Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
-Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
-Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Что делать если появились признаки неисправности привода стартера (бендикса)

Необходимо снять стартер с двигателя автомобиля и проверить бендикс. Осмотреть его шестеренку на предмет износа. Попробовать ее провернуть в различных направлениях, прилагая усилие. Проверить легкость перемещения бендикса по валу стартера. Можно подключить стартер без установки и посмотреть как он срабатывает.

Большинство неисправностей бендикса предполагает его замену. Самостоятельно можно устранить заедание при перемещении ступицы муфты по нарезке на валу. Для этого придется разбирать стартер и очищать нарезку.

При диагностике неисправностей бендикса следует учитывать, что к ситуации когда стартер крутит, но коленчатый вал не проворачивается может привести износ зубцов венца маховика двигателя.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Читайте также:
