Bluetooth, хрипы при воспроизведении музыки на штатной магнитоле
Модератор: Ltd500
Bluetooth, хрипы при воспроизведении музыки на штатной магнитоле
Всех приветствую, стал обладателем дизельной версии фил эдишен 2017г, пока все супер!
Но музыка через блютуз просто отвратительная, слушать не возможно, хрипит на высоких, перепробовал куча разных телефонов от китайских до последних айфонов и самсунгах(по проводу все ровно) , разве что для разговора по телефону годиться. У кого штатная музыка в фил эдишен, как у вас звучание. В пятницу поеду в сервис может брак, пускай смотрят. Или французы решили так с экономить поставив очень старую версию блютуз. Даже самые дешевые китайские аппараты музыку по блютуз умеют нормально передовать.
Буду надеяться что брак, а не особенность магнитолы
Блютуз фил эдишен, хрипит музыка.
Настраивать надо в телефоне, особенно громкость во время разговора.
Но в любом случае, беспроводной вариант музыки, будет хуже шнурка.
Блютуз фил эдишен, хрипит музыка.
А что в телефоне настраивать?? настраивать то особо нечего. При любой громкости телефона хрепят высокие частоты(На любом телефоне). Я понимаю что по проводу звук лучше в любом случае, но не до сильного искажения звука что слушать не возможно, как буд то мп3 32-64кбит! Самые дешевые китайские устройства уже умеют музыку по блютузу нормально передавать, а тут современная магнитола 2017 года. Вот мне и интересно узнать как дела обстоят у владельцев с блютуз
Блютуз фил эдишен, хрипит музыка.
Блютуз фил эдишен, хрипит музыка.
swaak
У меня вполне сносно звучало.
Но настраивал почти месяц, ежедневно.
В ГУ настраивать нечего, минимальный эквалайзер и всё.
Зато в телефоне настроек куча, в плеере есть эквалайзер и самое главное подобрать нужный уровень громкости во время воспроизведения именно в самом блюпупе телефона, чтоб не было перегрузки при входящем сигнале.
Блютуз фил эдишен, хрипит музыка.
Блютуз фил эдишен, хрипит музыка.
Скорее всего дело не в гу, а в спецификации самого блютуса! Скорее всего там стоит какой нибудь старый чип с поддержкой максимум версии 3.0
Имхо.
Bluetooth, хрипы при воспроизведении музыки
jb008
А какая разница, какой версии там блюпуп ?
Если он поддерживает передачу музыки - значит должен передать её, не зависимо от того какой там версии, да хоть 2.0
Bluetooth, хрипы при воспроизведении музыки
frog2050 писал(а): Источник цитаты jb008
А какая разница, какой версии там блюпуп ?
Если он поддерживает передачу музыки - значит должен передать её, не зависимо от того какой там версии, да хоть 2.0
Прошу прощения, запутал сам себя и вас!
Не про спецификацию идет речь а про ПРОФИЛЬ!
Существуют различные профили, один из них это a2dp.
Advanced Audio Distribution Profile (A2DP) — разработан для передачи двухканального стерео аудиопотока, например, музыки, к беспроводной гарнитуре или любому другому устройству. Профиль полностью поддерживает низкокомпрессированный кодек Sub_Band_Codec (SBC) и опционально поддерживает MPEG-1,2 аудио, MPEG-2,4 AAC и ATRAC, способен поддерживать кодеки, определённые производителем.
Вот возможно наше гу просто не поддерживает этот профиль, для "поговорить" конечно хватает, но качественную музыку через блютус нам не послушать.
Оч интересно как с этим обстоят дела у тех кто поменял гу на "модные китайские!"
Bluetooth, хрипы при воспроизведении музыки
Bluetooth, хрипы при воспроизведении музыки
jb008 писал(а): Источник цитаты Вот возможно наше гу просто не поддерживает этот профиль, для "поговорить" конечно хватает, но качественную музыку через блютус нам не послушать.
Если профиль заявлен как A2DP значит он поддерживается.
Всё остальное - нужно настраивать.
В спецификации не написано про современные кодеки, а это значит нужен соответствующий кодек либо перекодировщик в кодек соответствующий спецификации.
Для этого нужен соответствующий софт - проигрыватель.
Его и нужно подбирать.
Bluetooth, хрипы при воспроизведении музыки
Айфон. И тоже треск натвысоких )))))))))
jb008 писал(а): Источник цитаты Вот возможно наше гу просто не поддерживает этот профиль, для "поговорить" конечно хватает, но качественную музыку через блютус нам не послушать.
Если профиль заявлен как A2DP значит он поддерживается.
Всё остальное - нужно настраивать.
В спецификации не написано про современные кодеки, а это значит нужен соответствующий кодек либо перекодировщик в кодек соответствующий спецификации.
Для этого нужен соответствующий софт - проигрыватель.
Его и нужно подбирать.
Bluetooth, хрипы при воспроизведении музыки
У меня ничего не хрипит. Может я не улавливаю какие-то тонкие моменты, но разницы с радио не чувствую.
Телефон Самсунг. Использую плеер Aimp с выключенным эквалайзером и громкостью по умолчанию. Mp3 в максимальном качестве - 320 kbps, 48kHz.
Bluetooth, хрипы при воспроизведении музыки
Заехал к дилеру , 6 часов ковырялись в итоге сказали новых прошивок нет! Слушайте по проводу или флешку. Типо у всех так, хотя тут пишут что у некоторых не хрипят высокие, странно.
В инструкции по авто написано что есть A2DP, но музыку слушать не возможно! только для звонков норм
Хэллоу гайс, сегодня я решил подкинуть вам небольшую идейку для модификации вашей магнитолки в которой отсутствует блютуз, но оный видеть очень хотелось бы. Этот способ подойдет для тех, кто когда то в жизни хотя б раз паял и уверен в том что он не угробит панелю. И так, заказываем на алиэкспресс блютуз ресивер, он стоит копейки. Мой мне обошелся в 174 рубля.
Вот собственно наши пациенты:
Разбираем наш ресивер. Хочу заметить что он даж не прикручен/не склеен, я использовал зуб что б его раскрыть. Видим совершенно понятную картину:
Ищем место куда мы можем пихнуть нашу плату. Она очень миниатюрная.
Выпаиваем это все быстра, что б элементы на другой стороне платы не начали перегреваться и отходить.
Берем значит тонюсенькие проводки, отрезаем приблизительно под размер. Эт над для того, что б твоя магнитолочная панелька потом закрылась оставив свою первоначальную форму.
Пропаиваем проводки что б было все как у людей.
Отыскиваем контакты от AUX'а, соотносим это с контактами на ресивере и паяем. Так же припаеваем два контакта + и GND. Три контакта вряд слева на право на плате это Минус, левый и правый (А разницы то). Так же я припаял антену к корпусу разъема USB на панельке, ибо еще не разобранный ресивер ловил сигналы блютуза лишь впритык от телефона.
Тест на внимательность, если не заметили.
Как могли заметить обладатели магнитол от Советских школьников в красных платочках - корпуса и платы одни и те же что на дешевейших магнитолах, что на навороченных. К примеру - прорезь для дисковода отсутствует, что дает нам место для того что б можно было с комфортом разместить нашу плату.
Окончательно приклеиваем на двусторонний скотч наше дело и закручиваем.
После втыкивания панели в магнитолу, блютуз включится и приветливый женский голос сообщит нам о том, что блютуз включен. (Эт если будет работать режим AUX) Коннектимся, включаем музло и наслаждаемся собой.
Главное чтобы помех от питания не пошло. Зачастую от китайских блютузок, особенно дешевых, когда встраиваешь куда либо, гул в колонках
15 минут? Да вы прикалываетесь что ли? Я пайкой последний раз занимался лет 10 назад. За час бы смочь это спаять и не психануть. 8)
если заменить аукс разъём 3,5 на 3,5 с разъединяемыми контактами (имеет два набора контактов, при воткнутом штекере играет со штекера, при пустом разъёме играет с подпаянного на вторую контактную группу источника), то функционал аукс останется
А что мешало воткнуть Bluetooth в USB и спаять маленький шнурочек 3-5 см и соединить с Aux. Да, дом устройство, зато Aux по прежнему остается рабочим, все это можно снять и применять в любом другом месте, не надо мучится с перед елкой панели. По мне так плюсов больше.
Такой вопрос. У меня в магнитоле есть bluetooth с профилем hfp (только телефон). Если я дополнительно поставлю такой девайс с a2dp, будет ли телефон нормально работать одновременно с двумя устройствами?
А еще бы микрофон воткнуть, чтобы говорить можна было.
Очень интересно, попробую на чужой чей-нибудь, спасибо. У гребаного хорька магнитолу разобрать это целая история + на нее все подвязано, в песду.
ресивер стремный юзаю такой дома,фонит из коробки, постоянно ресетить нужно(в магнитоле не критично навер и так выключается питание когда выходишь из машины) но реконнект к нему через пол часа отсутсвия не реален, еще эта баба орет.пост отличный ресивер ужасный.
Я вот такой штукой решил проблему. Рекомендую ($2.5)
Народ. У меня точно такая-же штука имеется. Звук очень плохой, точнее ужасный! Валяется на полке. Так что учтите! Если нужен пруф пишите, скину в комментах фотку.
а есть обратное решение?
т.е. имеются БТ наушники и гитарная примочка. задача прикрутить наушники без проводов к выходу примочки.
Очень сомневаюсь по поводу качества звука , цап этой китайской приблуды не вызывает доверия. Да что там говорить , когда слушаю с флешки цап магнитолы (тоже пионер) ничто по сравнению со звуком по аукс с айфона
Доброго времени суток, у меня такая же магнитола, также спаял + и - на usb, но проблема в том, что питание на блютуз приходит постоянно даже в выключенном состоянии майфуна, кто знает куда подпоять + чтобы блютуз выключался с магнитолой? подскажите пожалуйста, надеюсь тут еще кто-то остался
а есть приемник что бы с микрофоном был *.
@DjVenta Поставил блютуз как ты писал, больше месяца отъездил проблем не было, а потом в один момент пропало питание на USB, и на блютуз соответственно, подскажи, может там предохранитель где то есть, или в чем может быть проблема
У меня тоже когда то была Pioneer 150UBG и очень хотел блютуз. в итоге купил себе Pioneer x360 со встроенным блюпуп и хэндс фри, звук с ведроида лучше чем с флешки, плюс запускаю flac
Блютуз рессивер уже с миниджеком на али продаются по 300р
знающие люди, ответьте пжлст:
1. если просто воткнуть ресивер в юсб магнитолы, будет работать ?
2. если вставить ресивер в ФМ-модулятор, можно будет также подключиться и слушать музыку с телефона ?
Я что-то не понял, а откуда голос - из этого блутуч-модуля, он что по-русски говорит?
эх, а флюс хорошо было бы смыть) магнитолла уже паянная, гляжу)))
а отдельно аукс будет работать?
Бля.Вчера приехал такой же модуль,хотел пост сделать как вколхозить его в в магнитолу.Опередил(.Кстати у тебя магнитола usb порт отключает?Не фонит от магнитолы?Эта хрень крайне чувствительна к питанию.Чуть что фонить начинает.Плюс любит уходить в режим ожидания если телефон к ней не подключить.Тогда надо перезагружать
И звук мне совсем не понравился.Делает его тише и частоты режет.По проводу в разы лучше.
у меня блютуз с кнопкой включения, внутри аккумулятор которого хватает на 3 минуты, когда завожу машину, от пропадания тока на время запуска двигателя, отключается. решил проблему сбором безперебойника, типа повербанка, естественно вся конструкция была спрятана в бордачок
кек, магнитола точно такая же у меня, спасибо)
Все хорошо, но зачем?
Bluetooth никак не читается как блютуз. Тогда уж блютус.
на тоже али было проще практически за те-же деньги купить магнитолу с БТ
Bluetooth-модуль, который не фонит
Всем привет. Давно уже в поставил себе в старенькую магнитолу блютус-модуль, и слушаю музыку с телефона. Но беда в том, что никак не могу найти такой модуль, в котором нет на фоне слабого высокочастотного писка или других помех, которые возникают после подключения к телефону. Может быть, кто-нибудь подскажет что-то подходящее?
Я пробовал вещи из разряда китайских VHM-314-V2.0 и такое же 3.0, если не ошибаюсь - этот сейчас в магнитоле.
И важно, чтобы на модуле были кнопки плей/пауза, следующий трек, предыдущий трек - удобно управлять прямо с магнитолы. Желательно - без лишних опций, типа флешек и радио.
Пробовал по-всякому: ставить перемычку с акустической земли на землю питания, ставил конденсатор на питание, ставил линейный стабилизатор на питание - кардинально ничего не влияет. Может быть, что-то ещё можно попробовать?
PS: Магнитолу курочил своими руками, значит, пост пусть будет в Рукодельниках)
Pioneer DEH-1600UB (и подобные). Болячка
Вот панелька. Поиски кнопки, отключающей этот режим, успехом не увенчались. Но, если зависла хоть одна кнопка, она может включить режим, которого и в помине нет.
Панель разобрали, кнопки и энкодер прозвонили. Ничего.
Что ж, копаем дальше. В процессе раскопок установлено, что на процессор сигналов приходят сигналы со всех входов, а на выходах пусто. Тактовая есть, с процессором обменивается. Значит, кто-то упорно не разрешает музыке играть. Возможно, функция управления с подрулевого джойстика сбоит? Но, джойстика нет.
Сопротивление на 105 ноге было 2 кОм, вместо 10. Диод Д602 показался странным и был заменён. Сопротивление пришло в норму.Но, ни к чему это не привело. Починили то, чем не пользовались)))
Читаем инструкцию, лезем в интернеты. Видим, что этот мьют возникает, когда вход Мьют, он же ТелИн, замыкают на корпус. Чтобы во время разговора по телефону, музыка не играла. 9 пин.
Проверяем. Замыкаем на корпус, транзисторы срабатывают, на процессор идёт 3,3 В. Смотрим мы на транзисторе Q951. А что же на ноге процессора?
Вот она, 26 нога. Когда продавливаешь щупом осциллографа всё работает. Наконец) локализовали. Пайка плохая? Ок, феном пропаяли. Не помогло. Держишь щуп осциллографа на ноге, работает, убираешь щуп, хрен. Дорожка порвалась? В микроскоп не видно, да и цепи все прозванивается.
Думаем дальше. В режиме Мьют на процессор приходит 3,3 В. В рабочем режиме там ∅. Мы это видим осциллографом, когда всё работает. Но, если режим Мьют не выключается, значит, на этой ноге не ∅. Ну что ж. Резистор R604. Ушел в бесконечность. Резистор 0201, или ещё меньше. Такого не держим, да и паять не просто. Согласовав с заказчиком отсутствие необходимости данного режима в его Девайсе, сажаем ногу процессора на корпус принудительно.
Проанализировав несколько схем (на которые жалуются на форумах) могу с уверенностью 99% сказать, что если это не прово с 9 контакта разъёма перебило на массу, то дело в этом странном, маленьком резисторе. Его можно смело коротить. Вы лишитесь этой функции, но кому она нужна в этой магнитоле?) Ничего не сгорит, даже, если не порезать печать от Q951 до процессора, потому что есть R951, который на себе рассеет всё напряжение. Мы, конечно, выпаяли 951 транзистор, на всякий случай) но и с ним будет работать.
есть такой адаптер и я подумал почему бы не вживить его в мою систему что бы не через aux а просто по bluetooth к нему подключаться и слушать музыку
Сказано сделано
В процессе выясняю, что у девайса мертвый аккум, пфф тоже не беда
кидаю плюс и минус прямо с usb
в итоге без акб плата работает и подключается к телефону, но есть одно но,
когда включаю усилитель , на колонках выводится тот самый адский шум из заголовка
Сразу оговорюсь со схемотехникой не знаком поэтому подскажите как убрать данный шум максимально доходчиво(может фильтр какой нужен или так как я сделал делать нельзя)
До того как акб умер девайс нормально давал звук и таких наводок диких не было
видео загрузить не смог к сожалению, но звук похож на наводки
Сообщество Ремонтёров - Помощь
7.2K постов 11.1K подписчиков
Правила сообщества
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Это с чего решили что напряжение с АКБ = питание USB 5 В ? Думаю, это не так. Но раз такая песня пошла, то можно поставить последовательно диод в цепь +5В, чтоб 1 А выдерживал и параллельно несколько конденсаторов большой ёмкости, тантал на 100 мкФ влез бы. Можно ещё параллельно нагрузочный резистор поставить, может Ом на 100, но надо мощный, дабы не грелся.

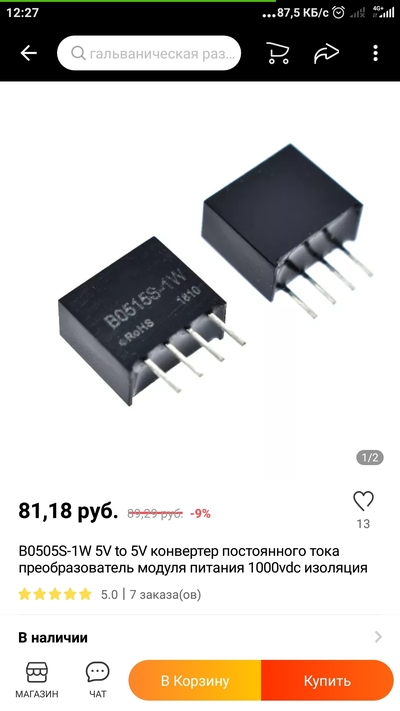

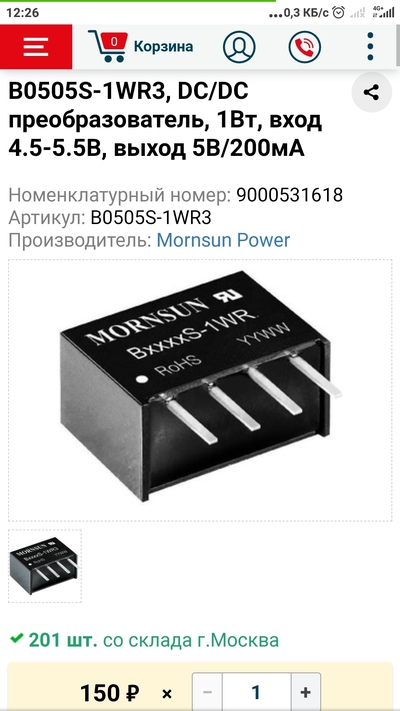

Надо развязать по питанию.
Мне помог в такой ситуации dc-dc step down с 12В
Но вероятно есть более верные методы.
Что-то писали про общий минус. типа он все портит. Но это не точно.
Т.е. грубо, если ты запитаешь его не от компа а от внешней зарядки для телефона, все будет зашибись.
Вас не напрягает что на аккуме больше 4.2 вольт не может быть, а у вас там 5? И еще сделали кольцо по схеме зарядки аккумулятора. Он ведь его пытается заряжать. Так делать нельзя впринципе.
Если не все понятно -читаем Борисов "Юный радиолюбитель"
Можно сделать просто: вместо АКБ подпаять конденсатор, чем больше ёмкостью, тем лучше (или даже ионистор), а эти сопли убрать. Схема зарядки там и так должна быть, и развязка, больше ничего добавлять не понадобится.
Шум идёт от кабеля питания, нужно заземление или поискать хороший экранированый, хотя я больше за первый вариант.
Ремонт лампы накаливания
Ретро лампочка. Такие часто стояли в подсветке шкалы приемников и много где еще.
К сожалению, лампы накаливания, как и любое другое изделие, созданное человеком, не вечны. Со временем они выходят из строя, и тогда встает вопрос замены. Но что, если можно попробовать отремонтировать такую лампу, а не выбрасывать её в мусор? Давайте рассмотрим одну из возможных неисправностей и метод её устранения.
Это случилось при попытке вкрутить лампочку в патрон – из-за возраста лампы клей, соединяющий стеклянную колбу и металлический цоколь рассохся, и стеклянная колба лампы просто осталась в руке.
Конечно же, один тонкий провод, выходящий из колбы, оборвался и сделал это непосредственно на поверхности колбы, не оставляя практически никакого шанса на дальнейшее применение лампы. Но так ли уж никакого? Давайте попробуем слегка зачистить место обрыва наждачной бумагой и залудить разогретым паяльником. Для просмотра результата воспользуемся микроскопом.
Видно, что припой хорошо смочил место обрыва и даже образовал небольшой бугорок. Подпаяться можно! Но размер бугорка настолько маленький, что припаять сюда обычный провод не представляется возможным. Возьмем тонкий обмоточный провод от дросселя небольшой КЛЛ, перемотанного для изготовления импульсного БП, зачистим и залудим его конец. Ориентировочный диаметр провода – 0.2 мм, но для данной лампы толще и не надо, ток тут всего 0.15 А.
Теперь аккуратно припаяем провод к бугорку припоя на колбе.
Провод держится уверенно, но для большей надежности защитим место пайки капелькой цианокрилатного супер-клея Космофен СА-12.
Пока клей сохнет, возьмем цоколь лампы и аккуратно почистим его внутренности от старого клея. Затем обычным паяльником и оловоотсосом очистим центральный контакт цоколя от припоя, чтобы обнажилось отверстие, через которое будет проходить один из проводов лампы. Другой провод будет выходить сбоку, в месте контакта цоколя и колбы. Теперь примерим колбу к цоколю – она должна садиться плотно, при этом один из выводов должен попадать в центральное отверстие. Если это не так, аккуратно подгибаем вывод. В итоге, припаянный проводок должен выглядеть следующим образом:
Если все так, вытаскиваем колбу и аккуратно наносим на место предполагаемого контакта с цоколем супер-клей по кругу. Снова вставляем колбу в цоколь и прижимаем. Затем припаиваем провода к центральному и боковому контактам цоколя и оставляем лампу на некоторое время, чтобы клей затвердел. Лампа готова и можно переходить к испытаниям!
… и настал тот день когда мне надоели все провода от AUX и не возможностью нормально пользоваться телефоном. Постоянно шелестом (фонит) из колонок при Активации AUX.
Думал сделать как все поставить Bluetooth и провода. но как только я поставил. Разочаровался шелест ( фонит) остался
Понимая, что нужно компактное устройство.
Дальше начал думать почему фонит! Убрал разъем с Jack 3.5. Фон остался… но я увидел это
Я долго думал может чего-то не знаю? и Инженеры Вольво придумали то о чем я не знаю?
Подумал что такой кабель идет до самой магнитолы, а нет Их там нет.
Стало интересно куда они идут)))
Провод идет вниз (под подлокотник) — Снимаем подлокотник и откручиваем на полу пластиковую крышку. где находим ФИШИЩЕ…
Думаю ну все нашел проблему ( наводок). Снял кабель включаем AUX и все равно фОнит (
Находим ответные провода…
Почему меняются цвет кабелей при соединение двух фишек.
Снял Магнитолу, нашел фишку…
С помощью толстой иголки вытаскиваем из фишка эти контакты. Включаем Магнитолу AUX — тишина. Реально Полная тишина. Ребятам показывал что выкручивал на всю громкость и ничего нет.
Здорово мы победили ФОН.
В интернете нашел такое устройство.
в ноябре до НГ не пришло. В конце января заказал от другого продавца снова.
в итоге пришли обе с разнице в неделю.
При подключение устройства — Устройство не активировалось (ни одна плата, ни вторая)
На плате есть возможность подключения как 5V так и от 7-30v. Ничего не помогло.
почитал отзывы — так они у кого работают у кого нет. Бросил в машину…
Дальше нашел следующее чудо
Начал изучать… и посмотрел фото микросхемы. Решено берем. Шло около 33 дней.
"Таможня" Великая вещь столько проблем из-за нее по всей стране.
Пришел дивайс Bluetooth 4.2 размером по пачки сигарет. Сначала проверил его дома — работает отлично. Чистый звук без шумов. Ушел с телефоном на сколько смог в квартире ( 12-15м). Работает — не пропадает звук, не искажается и т.п.
Решено купить таких еще 2 шт для личных нужд.
Пошел ставить в машину. Снял магнитолу — взял провода болтающиеся от фишки и отрезал. Временно накрутил к ним кабель RCA. Почему RCA а не JACK3.5 не хочу чтоб кабели были рядом, мало ли будет фонить.
На Bluetooth 4.2 надо подать 5V. У меня как раз была плата для зарядки. Собрал все на коленках
— включил и работает. Включаем Магнитолу — Фона нет, подключаемся к Bluetooth — Фона нет.
Включаю музыку — Играет без проблем помех и т.п.
После ТЕСТА. Начал думать куда ставить и случайно заметил идеальное место — на самой магнитоле.
Закрепил все на Термо клей. Собрал всю консоль обратно.
Теперь езжу Балдею. В пробках можно на планшете посмотреть видео и звук транслировать по Bluetooth.
А и Самое главное При воспроизведении музыки вам поступает звонок, вы можете воспользоваться своим телефоном и общаться с человеком как по обычному телефону, звук идти на магнитолу не будет. В машине просто будет тишина. Так же если поступит звонок музыка прекратиться и рингтон будет играть только у вас на телефоне. В машине музыка прекратиться. После прекращения общения по телефону звук возвращается с того же момента что и остановился самостоятельно
Хэллоу гайс, сегодня я решил подкинуть вам небольшую идейку для модификации вашей магнитолки в которой отсутствует блютуз, но оный видеть очень хотелось бы. Этот способ подойдет для тех, кто когда то в жизни хотя б раз паял и уверен в том что он не угробит панелю. И так, заказываем на алиэкспресс блютуз ресивер, он стоит копейки. Мой мне обошелся в 174 рубля.
Вот собственно наши пациенты:
Разбираем наш ресивер. Хочу заметить что он даж не прикручен/не склеен, я использовал зуб что б его раскрыть. Видим совершенно понятную картину:
Ищем место куда мы можем пихнуть нашу плату. Она очень миниатюрная.
Выпаиваем это все быстра, что б элементы на другой стороне платы не начали перегреваться и отходить.
Берем значит тонюсенькие проводки, отрезаем приблизительно под размер. Эт над для того, что б твоя магнитолочная панелька потом закрылась оставив свою первоначальную форму.
Пропаиваем проводки что б было все как у людей.
Отыскиваем контакты от AUX'а, соотносим это с контактами на ресивере и паяем. Так же припаеваем два контакта + и GND. Три контакта вряд слева на право на плате это Минус, левый и правый (А разницы то). Так же я припаял антену к корпусу разъема USB на панельке, ибо еще не разобранный ресивер ловил сигналы блютуза лишь впритык от телефона.
Тест на внимательность, если не заметили.
Как могли заметить обладатели магнитол от Советских школьников в красных платочках - корпуса и платы одни и те же что на дешевейших магнитолах, что на навороченных. К примеру - прорезь для дисковода отсутствует, что дает нам место для того что б можно было с комфортом разместить нашу плату.
Окончательно приклеиваем на двусторонний скотч наше дело и закручиваем.
После втыкивания панели в магнитолу, блютуз включится и приветливый женский голос сообщит нам о том, что блютуз включен. (Эт если будет работать режим AUX) Коннектимся, включаем музло и наслаждаемся собой.
Главное чтобы помех от питания не пошло. Зачастую от китайских блютузок, особенно дешевых, когда встраиваешь куда либо, гул в колонках
15 минут? Да вы прикалываетесь что ли? Я пайкой последний раз занимался лет 10 назад. За час бы смочь это спаять и не психануть. 8)
если заменить аукс разъём 3,5 на 3,5 с разъединяемыми контактами (имеет два набора контактов, при воткнутом штекере играет со штекера, при пустом разъёме играет с подпаянного на вторую контактную группу источника), то функционал аукс останется
А что мешало воткнуть Bluetooth в USB и спаять маленький шнурочек 3-5 см и соединить с Aux. Да, дом устройство, зато Aux по прежнему остается рабочим, все это можно снять и применять в любом другом месте, не надо мучится с перед елкой панели. По мне так плюсов больше.
Такой вопрос. У меня в магнитоле есть bluetooth с профилем hfp (только телефон). Если я дополнительно поставлю такой девайс с a2dp, будет ли телефон нормально работать одновременно с двумя устройствами?
А еще бы микрофон воткнуть, чтобы говорить можна было.
Очень интересно, попробую на чужой чей-нибудь, спасибо. У гребаного хорька магнитолу разобрать это целая история + на нее все подвязано, в песду.
ресивер стремный юзаю такой дома,фонит из коробки, постоянно ресетить нужно(в магнитоле не критично навер и так выключается питание когда выходишь из машины) но реконнект к нему через пол часа отсутсвия не реален, еще эта баба орет.пост отличный ресивер ужасный.
Я вот такой штукой решил проблему. Рекомендую ($2.5)
Народ. У меня точно такая-же штука имеется. Звук очень плохой, точнее ужасный! Валяется на полке. Так что учтите! Если нужен пруф пишите, скину в комментах фотку.
а есть обратное решение?
т.е. имеются БТ наушники и гитарная примочка. задача прикрутить наушники без проводов к выходу примочки.
Очень сомневаюсь по поводу качества звука , цап этой китайской приблуды не вызывает доверия. Да что там говорить , когда слушаю с флешки цап магнитолы (тоже пионер) ничто по сравнению со звуком по аукс с айфона
Доброго времени суток, у меня такая же магнитола, также спаял + и - на usb, но проблема в том, что питание на блютуз приходит постоянно даже в выключенном состоянии майфуна, кто знает куда подпоять + чтобы блютуз выключался с магнитолой? подскажите пожалуйста, надеюсь тут еще кто-то остался
а есть приемник что бы с микрофоном был *.
@DjVenta Поставил блютуз как ты писал, больше месяца отъездил проблем не было, а потом в один момент пропало питание на USB, и на блютуз соответственно, подскажи, может там предохранитель где то есть, или в чем может быть проблема
У меня тоже когда то была Pioneer 150UBG и очень хотел блютуз. в итоге купил себе Pioneer x360 со встроенным блюпуп и хэндс фри, звук с ведроида лучше чем с флешки, плюс запускаю flac
Блютуз рессивер уже с миниджеком на али продаются по 300р
знающие люди, ответьте пжлст:
1. если просто воткнуть ресивер в юсб магнитолы, будет работать ?
2. если вставить ресивер в ФМ-модулятор, можно будет также подключиться и слушать музыку с телефона ?
Я что-то не понял, а откуда голос - из этого блутуч-модуля, он что по-русски говорит?
эх, а флюс хорошо было бы смыть) магнитолла уже паянная, гляжу)))
а отдельно аукс будет работать?
Бля.Вчера приехал такой же модуль,хотел пост сделать как вколхозить его в в магнитолу.Опередил(.Кстати у тебя магнитола usb порт отключает?Не фонит от магнитолы?Эта хрень крайне чувствительна к питанию.Чуть что фонить начинает.Плюс любит уходить в режим ожидания если телефон к ней не подключить.Тогда надо перезагружать
И звук мне совсем не понравился.Делает его тише и частоты режет.По проводу в разы лучше.
у меня блютуз с кнопкой включения, внутри аккумулятор которого хватает на 3 минуты, когда завожу машину, от пропадания тока на время запуска двигателя, отключается. решил проблему сбором безперебойника, типа повербанка, естественно вся конструкция была спрятана в бордачок
кек, магнитола точно такая же у меня, спасибо)
Все хорошо, но зачем?
Bluetooth никак не читается как блютуз. Тогда уж блютус.
на тоже али было проще практически за те-же деньги купить магнитолу с БТ
Bluetooth-модуль, который не фонит
Всем привет. Давно уже в поставил себе в старенькую магнитолу блютус-модуль, и слушаю музыку с телефона. Но беда в том, что никак не могу найти такой модуль, в котором нет на фоне слабого высокочастотного писка или других помех, которые возникают после подключения к телефону. Может быть, кто-нибудь подскажет что-то подходящее?
Я пробовал вещи из разряда китайских VHM-314-V2.0 и такое же 3.0, если не ошибаюсь - этот сейчас в магнитоле.
И важно, чтобы на модуле были кнопки плей/пауза, следующий трек, предыдущий трек - удобно управлять прямо с магнитолы. Желательно - без лишних опций, типа флешек и радио.
Пробовал по-всякому: ставить перемычку с акустической земли на землю питания, ставил конденсатор на питание, ставил линейный стабилизатор на питание - кардинально ничего не влияет. Может быть, что-то ещё можно попробовать?
PS: Магнитолу курочил своими руками, значит, пост пусть будет в Рукодельниках)
Pioneer DEH-1600UB (и подобные). Болячка
Вот панелька. Поиски кнопки, отключающей этот режим, успехом не увенчались. Но, если зависла хоть одна кнопка, она может включить режим, которого и в помине нет.
Панель разобрали, кнопки и энкодер прозвонили. Ничего.
Что ж, копаем дальше. В процессе раскопок установлено, что на процессор сигналов приходят сигналы со всех входов, а на выходах пусто. Тактовая есть, с процессором обменивается. Значит, кто-то упорно не разрешает музыке играть. Возможно, функция управления с подрулевого джойстика сбоит? Но, джойстика нет.
Сопротивление на 105 ноге было 2 кОм, вместо 10. Диод Д602 показался странным и был заменён. Сопротивление пришло в норму.Но, ни к чему это не привело. Починили то, чем не пользовались)))
Читаем инструкцию, лезем в интернеты. Видим, что этот мьют возникает, когда вход Мьют, он же ТелИн, замыкают на корпус. Чтобы во время разговора по телефону, музыка не играла. 9 пин.
Проверяем. Замыкаем на корпус, транзисторы срабатывают, на процессор идёт 3,3 В. Смотрим мы на транзисторе Q951. А что же на ноге процессора?
Вот она, 26 нога. Когда продавливаешь щупом осциллографа всё работает. Наконец) локализовали. Пайка плохая? Ок, феном пропаяли. Не помогло. Держишь щуп осциллографа на ноге, работает, убираешь щуп, хрен. Дорожка порвалась? В микроскоп не видно, да и цепи все прозванивается.
Думаем дальше. В режиме Мьют на процессор приходит 3,3 В. В рабочем режиме там ∅. Мы это видим осциллографом, когда всё работает. Но, если режим Мьют не выключается, значит, на этой ноге не ∅. Ну что ж. Резистор R604. Ушел в бесконечность. Резистор 0201, или ещё меньше. Такого не держим, да и паять не просто. Согласовав с заказчиком отсутствие необходимости данного режима в его Девайсе, сажаем ногу процессора на корпус принудительно.
Проанализировав несколько схем (на которые жалуются на форумах) могу с уверенностью 99% сказать, что если это не прово с 9 контакта разъёма перебило на массу, то дело в этом странном, маленьком резисторе. Его можно смело коротить. Вы лишитесь этой функции, но кому она нужна в этой магнитоле?) Ничего не сгорит, даже, если не порезать печать от Q951 до процессора, потому что есть R951, который на себе рассеет всё напряжение. Мы, конечно, выпаяли 951 транзистор, на всякий случай) но и с ним будет работать.
Читайте также:
