Виста ардео не работает прикуриватель
Toyota Vista Ardeo sv50 представляет собой пятое и последнее поколение Toyota Vista 1998, 1999, 2000, 2001, 2002, 2003 годов с кузовом седан - Vista SV 50 и универсал - Vista Ardeo. За это время модель обновилась. В этой публикации мы покажем расположение блоков управления, подробное описание предохранителей и реле Toyota Vista Ardeo sv50 с блок-схемами и их расположением.
Назначение элементов сверьтесь со своими схемами на крышке блока.
Блоки в салоне
Расположение

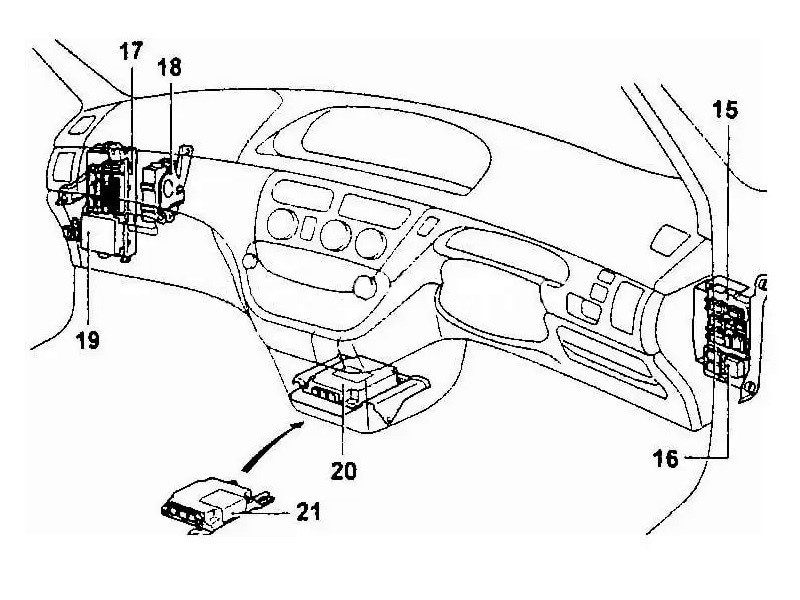

Общее расположение агрегата в салоне
- 15 - монтажный блок со стороны водителя
- 16 - блок реле на стороне водителя
- 17 - блок крепления предохранителей со стороны пассажира
- 18 - Электронный блок управления АБС (до 04.2000г.)
- 19 - Блок управления мультиплексом
- 20 - Блок управления SRS (до 04.2000г.)
- 21 - Блок управления SRS (с 04.2000г.)
Блок предохранителей
Он находится под приборной панелью за перчаточным ящиком.
Фотографический пример исполнения
Вариант 1
модели до 04.2000
| 1 | 5А ПАНЕЛЬ 2 - Противотуманные фары |
| 2 | ХВОСТ 5А - Размеры |
| 3 | 5А ПАНЕЛЬ 1 - Электронный блок управления коробкой передач, сигнализация |
| 4 | METER 5A - Панель приборов |
| 5 | 5A ABS-IG - антиблокировочная тормозная система (ABS) |
| 6 | 5A WARN - Индикаторы |
| 7 | FAN 5A - Вентилятор |
| восемь | 5A MPX-B - Бортовой компьютер |
| девять | 5A ECU-BI - Отопление, дистанционное управление центральным замком |
| 10 | КОМНАТА 5А - Внутреннее освещение |
| одиннадцать | КУЗОВ - ECU-IG - Бортовой компьютер |
| 12 | DOOR 5A - ECU-IG - Моторизованные стеклоподъемники |
| 13 | 5A DEFOGER - Обогрев заднего стекла |
| 14 | 5A BACK - Фонарь заднего хода |
| 15 | WASHER 15A - Шайба |
| 16 | 15A STOP - стоп-сигналы |
| 17 | 7.5A TURN - указатели поворота |
| 18 | 20A DEICER - Антифриз для щеток стеклоочистителей |
| 19 | КРЫША 30А - Люк |
| ветры | НАГРЕВАТЕЛЬ 10А - Кондиционер и отопление |
| 21 год | 20А AM1 - Замок зажигания |
| 22 | 10A AIR-BAG-ACC - Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC - Автоматическая коробка переключения передач и система блокировки зажигания, часы, электрические боковые зеркала заднего вида |
| 24 | 20A D FR DOOR - Электростеклоподъемник двери водителя |
| 25 | ДВЕРЬ 30А №1 - Централизованный замок |
| 26 год | 15A RR WIPER - Стеклоочиститель заднего стекла |
| 27 | 15A LITERS / CIG - прикуриватель |
| 28 год | DOOR 20A D RR - Стеклоподъемник правой задней двери с электроприводом |
| 29 | 7.5A OBD - Диагностика |
| тридцать | 7,5A DEICER RELE - Антиобледенитель для щеток стеклоочистителей |
| 31 год | 20A P FR DOOR - Электрический стеклоподъемник двери переднего пассажира |
| 32 | 20A P RR DOOR - Электростеклоподъемник задней левой двери |
| 33 | РАДИО 15А №1 - Аудиосистема |
| 34 | 25A WIPER - Переключатель стеклоочистителя и омывателя |
| 35 год | 15A FOG - Противотуманные фары |
Предохранитель № 27, 15А, отвечает за прикуриватель.
Вариант 2
модели с 04.2000 г
| 1 | 10А ПАНЕЛЬ 2 - Противотуманные фары |
| 2 | TAIL 10A - Размеры |
| 3 | 10А ПАНЕЛЬ 1 - Электронный блок управления коробкой передач, сигнализация |
| 4 | 7,5А МЕТР - Панель приборов |
| 5 | 7,5A ABS-IG - антиблокировочная тормозная система (ABS) |
| 6 | 7.5A WARN - Индикаторы |
| 7 | FAN 7.5A - Вентилятор |
| восемь | 7,5A MPX-B - Бортовой компьютер |
| девять | 7,5A ECU-BI - Отопитель, дистанционное управление центральным замком |
| 10 | СПАЛЬНЯ 7.5A - Внутреннее освещение |
| одиннадцать | 7.5A BODY - ECU-IG - Бортовой компьютер |
| 12 | ДВЕРЬ 7,5A - ECU-IG - Электрические стеклоподъемники |
| 13 | 7,5A DEFOGER - Обогрев заднего стекла |
| 14 | 7.5A REVERSE - Задний фонарь |
| 15 | WASHER 15A - Шайба |
| 16 | 15A STOP - стоп-сигналы |
| 17 | 7.5A TURN - указатели поворота |
| 18 | 20A DEICER - Антифриз для щеток стеклоочистителей |
| 19 | КРЫША 30А - Люк |
| ветры | НАГРЕВАТЕЛЬ 10А - Кондиционер и отопление |
| 21 год | 20А AM1 - Замок зажигания |
| 22 | 10A AIR-BAG-ACC - Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC - Автоматическая коробка переключения передач и система блокировки зажигания, часы, электрические боковые зеркала заднего вида |
| 24 | 20A D FR DOOR - Электростеклоподъемник двери водителя |
| 25 | 25А ДВЕРЬ №1 - Центральный замок |
| 26 год | 15A RR WIPER - Стеклоочиститель заднего стекла |
| 27 | MIRROR HEATER 10A - Система обогрева боковых зеркал |
| 28 год | 15A LITERS / CIG - прикуриватель |
| 29 | 20A D RR DOOR - Электрический стеклоподъемник задней правой двери |
| тридцать | 7.5A OBD - Диагностика |
| 31 год | 7,5A DEICER RELE - Антиобледенитель для щеток стеклоочистителей |
| 32 | 20A P FR DOOR - Электрический стеклоподъемник двери переднего пассажира |
| 33 | 20A P RR DOOR - Электростеклоподъемник задней левой двери |
| 34 | РАДИО 15А №1 - Аудиосистема |
| 35 год | 25A WIPER - Переключатель стеклоочистителя и омывателя |
| 36 | 15A FOG - Противотуманные фары |
За прикуриватель отвечает предохранитель №28 на 15А.
Это не ремонт, это временная мера. Нужно посмотреть само гнездо, поджать контакт или заменить его. Если плохо контачит, значит будет греться при нагрузке, а тут и пыхнуть может. (т-т-т)
_________________
С уважением troyanlimit!
Ребя СПОСИБО всем. Нашел причину:плохой контакт на предохранителе.(за бордочком) ЕЩЁ РАЗ ВСЕМ СПОСИБО.
_________________
С уважением troyanlimit!
А уменя после ФМ модулятора, прикуриватель обиделся и перестал работать совсем! При этом все было целое.
_________________
С уважением troyanlimit!
А уменя после ФМ модулятора, прикуриватель обиделся и перестал работать совсем! При этом все было целое.
_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV.
попробуй подогнуть минусовой контакт в прикуреватиле это 2 маленьких контакта только на выключеном зажигании или чемнибуть пласмасовым например ручкой
_________________
4:0 в мою пользу
попробуй подогнуть минусовой контакт в прикуреватиле это 2 маленьких контакта только на выключеном зажигании или чемнибуть пласмасовым например ручкой
_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV.
Всем привет! подскажите пожайлуста где находится предохранитель на прикуриватель! а то сегодня качал колеса компрессором и вилка компрессора задымила в прикуривателе теперь не работает ((, машина-ardeo 98г.в.Заранее спасибо!
_________________
Vista Ardeo 1998 SV50G-BWSMH 3S-FSE
_________________
Была :Toyota Vista ZZV50 99г. без тахо (капиталка собственноручно)
Сейчас: Mitsubishi Outlander CW5W, 05г., 2.4, CVT, MMCS, Rockford
_________________
Vista Ardeo 1998 SV50G-BWSMH 3S-FSE
Спасибо! Тема помогла, починил прикуриватель заменив 15А предохранитель №27 из темы: "Описание предохранителей TOYOTA VISTA / VISTA ARDEO" который находится в салоне за бардачком.
Добры вечер. сегодня подкачивал колесо и в один момент перестал работать насос, посмотрел а прикуриватель не работает. залез в блок предохранителей, тот что справа внизу, в салоне, там все целые. теперь не знаю с чего начать лечение? где еще что можно посмотреть? подскажите кто сталкивался? Спасибо.
_________________
Vista SV-32, 1992 г.в.,
Сразу два нарушения правил форума:
1) тема названа не по правилам, т.е. не отражает суть проблемы.
2) не пользуетесь поиском - search.php и плодите повторные темы.
Поэтому автору на первый раз предупреждение, потом будет принимать другие меры.
_________________
Управлял шесть лет японской мечтой - Toyota Vista Ardeo , теперь управляю немецкой мечтой - DAS AUTO .
Toyota Vista Ardeo sv50 представляет 5 и последнее поколение Toyota Vista которое выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 году в кузове седан – Виста св 50 и универсал – Vista Ardeo. За это время модель прошла рестайлинг. В данной публикации мы покажем места расположения блоков управления, подробное описание предохранителей и реле Тойота Виста Ардео sv50 со схемами блоков и местами их расположения.
Сверяйте назначение элементов со своими схемами на крышке блока.
Блоки в салоне
Расположение
Общая схема расположения блока в салоне
Описание
- 15 — монтажный блок со стороны водителя
- 16 — блок реле со стороны водителя
- 17 — монтажный блок предохранителей со стороны пассажира
- 18 — электронный блок управления ABS (до 04.2000 г.)
- 19 — блок управления Multiplex
- 20 — блок управления SRS (до 04.2000 г.)
- 21 — блок управления SRS (с 04.2000 г.)
Блок предохранителей
Он находится под панелью приборов за перчаточным ящиком.
Фото пример исполнения
Вариант 1
Схема
модели до 04.2000
Обозначение
| 1 | 5A PANEL 2 – Противотуманная фара |
| 2 | 5A TAIL – Габариты |
| 3 | 5A PANEL 1 – Электронный блок управления трансмиссией, аварийная сигнализация |
| 4 | 5A METER – Комбинация приборов |
| 5 | 5A ABS-IG – Анти блокировочная система тормозов (ABS) |
| 6 | 5A WARN – Индикаторы |
| 7 | 5A FAN – Вентилятор |
| 8 | 5A MPX-B – Бортовой компьютер |
| 9 | 5A ECU-BI – Отопитель, система дистанционного управления центральным замком |
| 10 | 5A ROOM – Освещение салона |
| 11 | BODY – ECU-IG – Бортовой компьютер |
| 12 | 5A DOOR – ECU-IG – Электроприводы стекло подъемников |
| 13 | 5A DEFOGER – Обогреватель заднего стекла |
| 14 | 5A BACK – Фонарь заднего хода |
| 15 | 15A WASHER – Омыватель |
| 16 | 15A STOP – Стоп-сигналы |
| 17 | 7,5A TURN – Указатели поворотов |
| 18 | 20A DEICER – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 19 | 30A ROOF – Люк |
| 20 | 10A HEATER – Кондиционер и отопитель |
| 21 | 20A AM1 – Замок зажигания |
| 22 | 10A AIR- BAG-ACC – Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC – Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
| 24 | 20A D FR DOOR – Электропривод стеклоподъемника двери водителя |
| 25 | 30A DOOR №1 – Центральный замок |
| 26 | 15A RR WIPER – Стеклоочиститель заднего стекла |
| 27 | 15A LITER / CIG – Прикуриватель |
| 28 | 20A D RR DOOR – Электропривод стекло подъемника задней правой двери |
| 29 | 7,5A OBD – Диагностика |
| 30 | 7,5A DEICER RELE – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 31 | 20A P FR DOOR – Электропривод стеклоподъемника передней двери пассажира |
| 32 | 20A P RR DOOR – Электропривод стеклоподъемника задней левой двери |
| 33 | 15A RADIO №1 – Аудиосистема |
| 34 | 25A WIPER – Переключатель управления стеклоочистителя и омывателя |
| 35 | 15A FOG – Противотуманная фара |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Вариант 2
Схема
модели с 04.2000
| 1 | 10A PANEL 2 – Противотуманная фара |
| 2 | 10A TAIL – Габариты |
| 3 | 10A PANEL 1 – Электронный блок управления трансмиссией, аварийная сигнализация |
| 4 | 7,5A METER – Комбинация приборов |
| 5 | 7,5A ABS-IG – Антиблокировочная система тормозов (ABS) |
| 6 | 7,5A WARN – Индикаторы |
| 7 | 7,5A FAN – Вентилятор |
| 8 | 7,5A MPX-B – Бортовой компьютер |
| 9 | 7,5A ECU-BI – Отопитель, система дистанционного управления центральным замком |
| 10 | 7,5A ROOM – Освещение салона |
| 11 | 7,5А BODY – ECU-IG – Бортовой компьютер |
| 12 | 7,5A DOOR – ECU-IG – Электроприводы стеклоподъемников |
| 13 | 7,5A DEFOGER – Обогреватель заднего стекла |
| 14 | 7,5A BACK – Фонарь заднего хода |
| 15 | 15A WASHER – Омыватель |
| 16 | 15A STOP – Стоп-сигналы |
| 17 | 7,5A TURN – Указатели поворотов |
| 18 | 20A DEICER – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 19 | 30A ROOF – Люк |
| 20 | 10A HEATER – Кондиционер и отопитель |
| 21 | 20A AM1 – Замок зажигания |
| 22 | 10A AIR- BAG-ACC – Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC – Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
| 24 | 20A D FR DOOR – Электропривод стеклоподъемника двери водителя |
| 25 | 25A DOOR №1 – Центральный замок |
| 26 | 15A RR WIPER – Стеклоочиститель заднего стекла |
| 27 | 10А MIRROR HEATER – Система подогрева боковых зеркал |
| 28 | 15A LITER / CIG – Прикуриватель |
| 29 | 20A D RR DOOR – Электропривод стеклоподъемника задней правой двери |
| 30 | 7,5A OBD – Диагностика |
| 31 | 7,5A DEICER RELE – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 32 | 20A P FR DOOR – Электропривод стеклоподъемника передней двери пассажира |
| 33 | 20A P RR DOOR – Электропривод стеклоподъемника задней левой двери |
| 34 | 15A RADIO №1 – Аудиосистема |
| 35 | 25A WIPER – Переключатель управления стеклоочистителя и омывателя |
| 36 | 15A FOG – Противотуманная фара |
За прикуриватель отвечает предохранитель номер 28 на 15А.
Давно мучаюсь этим вопросом. когда купил машину у нее не работал прикуриватель. блин а телефон подзаряжать иногда надо прям в машине. читал форум. проблема вероятнее всего(99%) в предохране прикуривателя.(плавкая вставка). но вот загвостка : прикуриватель не знаю как снять чтоб предохран поменять. и уже давно мучаюсь этим вопросом. но панель всю разбирать как не охота. полюбому есть способ проще. люди пишут что как то он выдергивается выкручивается. но как.
хотелось бы узнать как это делается именно на висте 40 кузова. а есси есть возможность то лучше фотками указанием мест крепления. и вообще как он выглядит с обратной стороны. буду благодарен еси кто поможет.
P.S. не надо писать пользуйся поиском или еще что нить подобное. есси нечего сказать то лучше не захламлять тему
Прикуриватель не нужно снимать, что бы предохранитель поменять. Предохранители, как сказал, dade-second, под правым коленом, там смотри, а если нет, то проводка. Тогда придется разбирать, это не так и сложно.
Прикуриватель не нужно снимать, что бы предохранитель поменять. Предохранители, как сказал, dade-second, под правым коленом, там смотри, а если нет, то проводка. Тогда придется разбирать, это не так и сложно.
Видать мало осведомлен ты. В самом прикуривателе дополнительный предохранитель стоит. Плавкая вставка. Помимо нее есть конечно и у ног. По идее горит только тот который у ног, но умельцы могли туда вставить ампер на 30 и воткнуть в прикуриватель что-то мощное. Вот тогда уже горит тот, что в самом прикуривателе.
ребят ну неужели я такой ТУПОЙ что не посмотрел все предохранители в блоке предохранителей(на прикуриватель там помоему на 10 Ампер стоит). за год там ниодного не сгорело.
Давно мучаюсь этим вопросом. когда купил машину у нее не работал прикуриватель. блин а телефон подзаряжать иногда надо прям в машине. читал форум. проблема вероятнее всего(99%) в предохране прикуривателя.(плавкая вставка). но вот загвостка : прикуриватель не знаю как снять чтоб предохран поменять. и уже давно мучаюсь этим вопросом. но панель всю разбирать как не охота. полюбому есть способ проще. люди пишут что как то он выдергивается выкручивается. но как.
хотелось бы узнать как это делается именно на висте 40 кузова. а есси есть возможность то лучше фотками указанием мест крепления. и вообще как он выглядит с обратной стороны. буду благодарен еси кто поможет.
P.S. не надо писать пользуйся поиском или еще что нить подобное. есси нечего сказать то лучше не захламлять тему
Vista SV43. У меня тоже самое было-купил с неработающим прикуривателем. Заехал к электрикам-говорят:ща сделаем-предохранитель внутри прикуривалки из тонкой проволочки забубеним,и все ок!Сделали-день поездил и все. снова не работает нихера. Ладно,думаю,менять надо его. позвонил на разбор-700р. Ну,думаю,нахрен,тогда с неработающим погоняю,жаба давит за б/у хернюшку 700р отдавать. Тут мне один электрик говорит: ты поставь от Жигулей прикуриватель,я грит,в тоеты уже не раз жигулевский запихивал. Короче поехал я и купил от Ваз 2110 за 250р. новый.Поставили-как там и был. Так что бери от десятки новый и не парься.А снимал он по-моему-сначала пепельницу вынимал,потом долго мучился его вытаскивать. но сняли.
Toyota Vista Ardeo sv50 представляет собой пятое и последнее поколение Toyota Vista, которое выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 годах в кузовах седан — Vista sv 50 и универсал — Vista Ardeo. За это время модель была переработана. В данной публикации мы покажем расположение блоков управления, подробное описание предохранителей и реле Toyota Vista Ardeo sv50 с блок-схемами и их расположением.
Сверяйте назначение элементов с их схемами на крышке блока.
Блоки в салоне
Расположение
Общий вид блока в салоне
- 15 — монтажный блок со стороны водителя
- 16 — блок реле со стороны водителя
- 17 — предохранители монтажного блока со стороны пассажира
- 18 — Электронный блок управления АБС (до 04.2000г.)
- 19 — Блок управления мультиплексом
- 20 — Блок управления SRS (до 04.2000г.)
- 21 — Блок управления SRS (с 04.2000г.)
Блок предохранителей
Он расположен под панелью приборов за перчаточным ящиком.
Фото пример исполнения
Вариант 1
модели до 04.2000 г
| а | 5A ПАНЕЛЬ 2 — Противотуманные фары |
| два | ХВОСТ 5А — Размеры |
| 3 | 5A ПАНЕЛЬ 1 — Электронный блок управления коробкой передач, сигнализация |
| 4 | ДАТЧИК 5A — Комбинация приборов |
| 5 | 5A ABS-IG — антиблокировочная тормозная система (ABS) |
| 6 | 5A ПРЕДУПРЕЖДЕНИЕ Индикаторы |
| 7 | ВЕНТИЛЯТОР 5А — Вентилятор |
| 8 | 5A MPX-B — Бортовой компьютер |
| 9 | 5A ECU-BI — Отопитель, система дистанционного управления центральным замком |
| 10 | КОМНАТА 5А — Внутреннее освещение |
| 11 | КУЗОВ — ECU-IG — Бортовой компьютер |
| 12 | ДВЕРЬ 5A — ECU-IG — Электрические стеклоподъемники |
| тринадцать | 5A DEFOGGER — Обогрев заднего стекла |
| 14 | 5A НАЗАД — Фонарь заднего хода |
| пятнадцать | ШАЙБА 15A — Шайба |
| шестнадцать | 15А СТОП-Стоп-сигналы |
| 17 | 7.5A ПОВОРОТ — указатели поворота |
| 18 | ДЕФРОСТЕР 20А |
| ночь | 30A КРЫША — Люк |
| двадцать | 10A ОБОГРЕВАТЕЛЬ — Кондиционер и отопление |
| двадцать один | 20A AM1 — Замок зажигания |
| 22 | 10A AIR-BAG-ACC — Система подушек безопасности (SRS) |
| 23 | 7,5 А ECU-ACC — Автоматический селектор коробки передач и система блокировки зажигания, часы, боковые зеркала с электроприводом |
| 24 | 20A D FR DOOR — Дверь водителя с электростеклоподъемником |
| 25 | 30A ДВЕРЬ №1 — Центральный замок |
| 26 | 15A ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ — Задний стеклоочиститель |
| 27 | 15А ЛИТР / CIG — Прикуриватель |
| 28 | 20A D RR DOOR — Правая задняя дверь с электростеклоподъёмником |
| 29 | 7.5A БД-диагностика |
| тридцать | 7.5A РЕЛЕ РАЗМОРАЖИВАТЕЛЯ |
| 31 | 20А Р ПЕРЕДНЯЯ ДВЕРЬ |
| 32 | 20A P RR DOOR — Электростеклоподъемник левой задней двери |
| 33 | 15А РАДИО №1 — Аудиосистема |
| 3. 4 | 25A WIPER — Переключатель управления стеклоочистителем и омывателем ветрового стекла |
| 35 | 15A ПРОТИВОТУМАННАЯ ФАРА |
Предохранитель №27 на 15А отвечает за прикуриватель.
Вариант 2
модели с 04.2000 г
| а | 10A ПАНЕЛЬ 2 — Противотуманные фары |
| два | КОЛА 10А — Размеры |
| 3 | 10A ПАНЕЛЬ 1 — Электронный блок управления коробкой передач, сигнализация |
| 4 | 7,5 AMP METER — Комбинация приборов |
| 5 | 7.5A ABS-IG — антиблокировочная тормозная система (ABS) |
| 6 | 7.5A ПРЕДУПРЕЖДЕНИЕ. Индикаторы |
| 7 | 7.5A ВЕНТИЛЯТОР — Вентилятор |
| 8 | 7.5A MPX-B — Бортовой компьютер |
| 9 | 7,5A ECU-BI — Отопитель, система дистанционного управления центральным замком |
| 10 | КОМНАТА 7.5А — Внутреннее освещение |
| 11 | 7.5A КУЗОВ — ECU-IG — Бортовой компьютер |
| 12 | DOOR 7.5A — ECU-IG — Электрические стеклоподъемники |
| тринадцать | 7.5A DEFOGER — Обогрев заднего стекла |
| 14 | 7.5A ЗАДНИЙ — Фонарь заднего хода |
| пятнадцать | ШАЙБА 15A — Шайба |
| шестнадцать | 15А СТОП-Стоп-сигналы |
| 17 | 7.5A ПОВОРОТ — указатели поворота |
| 18 | ДЕФРОСТЕР 20А |
| ночь | 30A КРЫША — Люк |
| двадцать | 10A ОБОГРЕВАТЕЛЬ — Кондиционер и отопление |
| двадцать один | 20A AM1 — Замок зажигания |
| 22 | 10A AIR-BAG-ACC — Система подушек безопасности (SRS) |
| 23 | 7,5 А ECU-ACC — Автоматический селектор коробки передач и система блокировки зажигания, часы, боковые зеркала с электроприводом |
| 24 | 20A D FR DOOR — Дверь водителя с электростеклоподъемником |
| 25 | 25A ДВЕРЬ №1 — Центральный замок |
| 26 | 15A ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ — Задний стеклоочиститель |
| 27 | 10A MIRROR HEATER — Система обогрева боковых зеркал |
| 28 | 15А ЛИТР / CIG — Прикуриватель |
| 29 | 20A D RR DOOR — Электростеклоподъемник правой задней двери |
| тридцать | 7.5A БД-диагностика |
| 31 | 7.5A РЕЛЕ РАЗМОРАЖИВАТЕЛЯ |
| 32 | 20А Р ПЕРЕДНЯЯ ДВЕРЬ |
| 33 | 20A P RR DOOR — Электростеклоподъемник левой задней двери |
| 3. 4 | 15А РАДИО №1 — Аудиосистема |
| 35 | 25A WIPER — Переключатель управления стеклоочистителем и омывателем ветрового стекла |
| 36 | 15A ПРОТИВОТУМАННАЯ ФАРА |
Предохранитель №28 на 15А отвечает за прикуриватель.
Читайте также:
