Выбор материнской платы дело всегда не простое, по крайней мере для меня, делаю я это редко ибо не сборщик, а для себя. И вот настало время проапгрейдить компьютер, на котором я работаю на удаленке. Текущая конфигурация меня вроде всем устраивала, но в последнее время стал замечать, что я постоянно чего-то жду. Дальше мириться с этим было нельзя и я решился.

Новый комп решил собирать именно как рабочий, стало быть видеоядро хотелось видеть в процессоре. Выбор пал на AMD Rizen 7 5700G, по прикидкам он должен быть в два раза быстрее моего.

Материнскую плату хотел выбрать под стать камню, попроще, без изысков и желательно mATX чтобы и корпус помельче. Выбрал, заказал, но судьбы повернулась ко мне задом, начались переносы сроков поставки материнки а в приватной беседе с менеджером в магазине было дано понять что заказанная материнская плата вообще не придет.

Пришлось смотреть по наличию… чипсет X570 я не хотел, желал B550. В наличии была только одна плата подходящая под требования (хотелось кнопку прошивки БИОС, ибо процессор новый, могло и не взлететь) — MSI B550 Tomahawk ее и осмотрим.

К MSI отношусь положительно, текущая материнка MSI X99 Rider ни разу не подвела.

Распаковка

Коробка симпатичная, черная, матовая. Полиграфия местами глянец, плюс наклейка про совместимость с процессорами AMD 5000 серии. Увидя, что это действительно наклейка, заподозрил что БИОС кнопкой мне прошивать не придется, видимо на свежих платах прошит уже достаточно новый.

На лицевой плоскости нарисован самолетик (по мнению 3-х летнего сына) а я ожидал конечно топор. Ну да ладно. На нижней части достаточно подробная информация об основных возможностях платы.

На боковой название, серийный номер и прочие полезные данные.

Внутри, на первом этаже сама материнская плата в антистатическом пакете. На нижнем всякие аксессуары.

Есть пара SATA шлейфов, один прямой, второй угловой, 3 винтика для крепления накопителей M2, подробная инструкция, и краткая инструкция, которой к слову вполне достаточно чтобы подключить материнскую плату, вставить процессор и память.

Характеристики

По мнению производителя плату MAG B550 TOMAHAWK отличают:

Поддержка процессоров AMD Ryzen™ 3-го поколения, а также будущих процессоров AMD Ryzen™
Поддержка памяти DDR4 с частотой до 4866 МГц
Высокоскоростные интерфейсы: PCIe 4.0, Lightning Gen 4 x4 M.2 с охлаждением M.2 Shield Frozr, AMD Turbo USB 3.2 Gen 2
Эффективная система охлаждения: радиатор увеличенного размера с прокладкой с теплопроводностью 7 Вт/(м·K) и печатная плата с увеличенным содержанием меди
Мощная система питания: схема 10+2+1 Duet Rail, технологии Core Boost, DDR4 Boost
Новейшие сетевые стандарты: встроенные контроллеры Gigabit LAN, 2.5G Ethernet с трафик-менеджером LAN Manager
Система подсветки Mystic Light: 16,8 млн цветов, 29 эффектов и поддержка светодиодных лент (адресуемых и неадресуемых)
Предустановленная панель ввода/вывода: защищает от электромагнитных помех
Audio Boost: Высококачественное звучание, создающее неповторимую атмосферу в играх
Поддержка многопроцессорных графических конфигураций 2-Way AMD CrossFire™, усиленные слоты PCIe Steel Armor

Посмотрим все ли правда.

Материнская плата выполнена на черном, матовом, текстолите. Выглядит строго и презентабельно. Подсистема питания закрыта радиаторами, причем они не бутафорские, а действительно весомые, похоже на литье. Чипсет так-же прикрыт радиатором, из под него весело перемыгривается RGB подсветка.

Панель ввода вывода действительно предустановлена, и имеет покрытие черного цвета. Цветовая маркировка аудио части нестандартная.

Снизу пожалуй ничего неожиданного, кроме наверное болтов крепления тех самых радиаторов.

Радиаторы подсистемы питания охлаждают не только переключатели, но и накрывают дроссели, наверное это неплохо.

Так-же присутствуют радиаторы для дисков SSD, довольно массивные, естественно подойдут только для дисков без своих радиаторов и украшательств в виде подсветки.

Набор пинов для подключения к корпусу в принципе стандартный, стоит упомянуть разве что поддержку как адресуемых так и RGB лент подсветки. Есть еще странный разъем для подключения USB, но у меня на корпусе такого не было, был обычный.

Комплект поставки совпал со следующим списком.

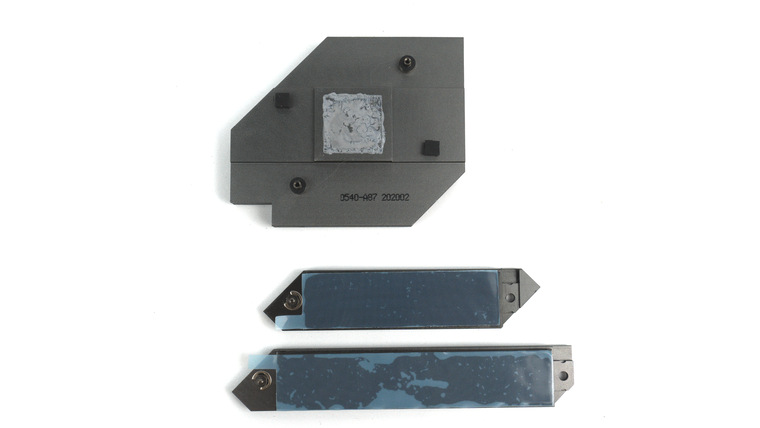

Радиатор SSD. Довольно тяжелый, наклеен толстый (навскидку 1.5-2мм) стой терможвачки защищенный от высыхания пленочкой. Жаль что не понадобился, выглядит и сделан правильно.

Установка

Тут на самом деле даже и писать не о чем. Плата установилась абсолютно стандартно, никаких особенностей. Размер платы все-таки достаточно большой, поэтому все коннекторы легко доступны и не перекрыты какими-либо частями. Естественно боксовый кулер так-же встал без конфликтов, по поводу больших кулеров сказать трудно, надо обратить внимание на радиаторы по краям процессорного сокета.

Рядом с коннектором для процессорного кулера есть выделенный коннектор для помпы водяного охлаждения.

С момента моего последнего знакомства с продукцией MSI концепция программного обеспечения поменялась, на мой вкус в лучшую сторону. Теперь вместо кучи разрозненных утилит все собрано в MSI Center:

Все управление включая заливку нового биоса для платы и для подсветки (да отдельный) можно и удобно производить из одного места.

Кроме того есть пара утилит от фирмы Realtek, я установил только для звуковой карты — Realtek audoi console

Вывод

Плата как плата сделана на вид качественно, все что надо именно мне присутствует. И даже то что не надо, например подсветка. Стартовала с Rizen 5700G из коробки, биос уже был прошит правильный (но не последний). Все пишут о хороших возможностях разгона памяти — может быть, могу сказать только что купленная мною память работала на всех профилях XMP и работала стабильно в отличии от Rider X99, возможно дело в питании.

При этом надо понимать что изделие не назвать дешевым, возможно за такие деньги можно найти и что-нибудь получше, особенно если быть готовым к некоторому ожиданию, но в предверии НГ, когда все магазины перегружены, я решил не рисковать и выбрать из наличия.

На обзоре материнская плата MSI MAG B550 Tomahawk, если кратко - это продвинутый вариант среднего уровня для неискушенного пользователя. При форм факторе ATX MSI MAG B550 Tomahawk в плате установлены 2 слота PCIe m.2, 2 слота PCIe x16, 4 слота DDR4 с максимальной частотой до 4866 Мгц. Из особенностей - минималистичный милитари стиль, с высокими функциональными возможностями.

Характеристики

Упаковка

Позади коробки изображение материнской платы MSI MAG B550 Tomahawk с описанием особенностей.

Комплектация

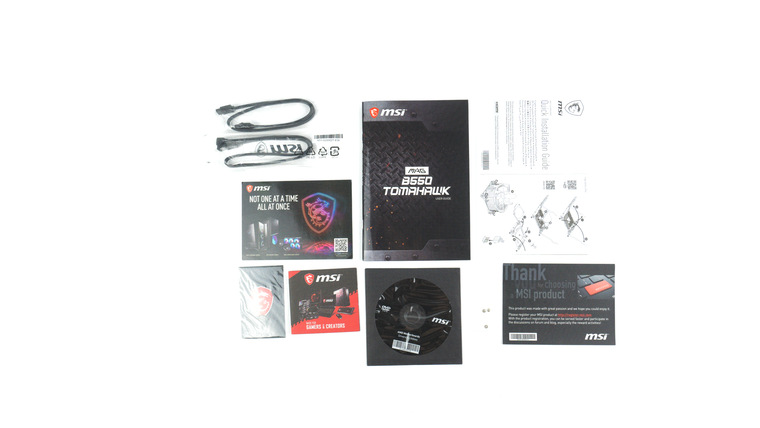

Внутри коробки двухуровневое наполнение. Сверху - аккуратно уложенная комплектация, включающая в себя:

● Информационные буклеты по продуктам и информации о компании MSI

● Диск с драйверами

● Стикер с логотипом компании

Под комплектацией - отделение с материнской платой, упакованной в антистатический пакет, защищающий от царапин и случайного повреждения при перевозке.

Внешний вид

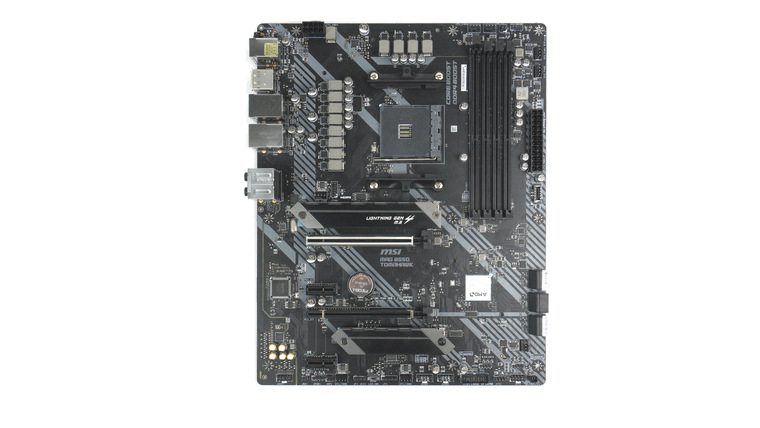

Комплектацию отложим в сторону, подробнее рассмотрим материнскую плату. Для оформления MSI MAG B550 Tomahawk используется милитари стиль с двухцветным дизайном - черный фон с оттенками серого.

Для активного охлаждения на MSI MAG B550 Tomahawk предусмотрено 6 разъемов для вентиляторов и один разъем для помпы.

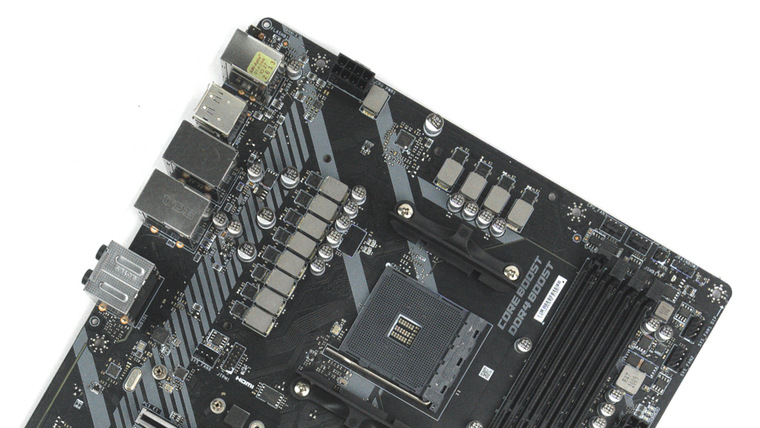

Для питания MSI MAG B550 Tomahawk используются 10+2+1 фазное питание.

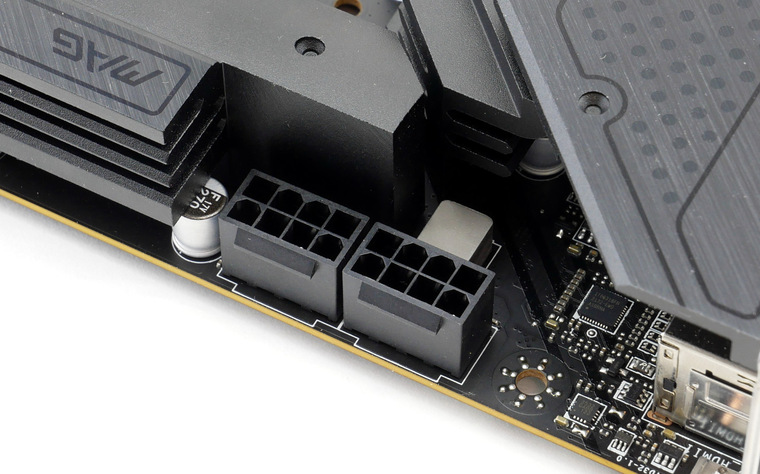

Перейдем к разъемам MSI MAG B550 Tomahawk, для питания материнской платы используется стандартный 24-pin коннектор.

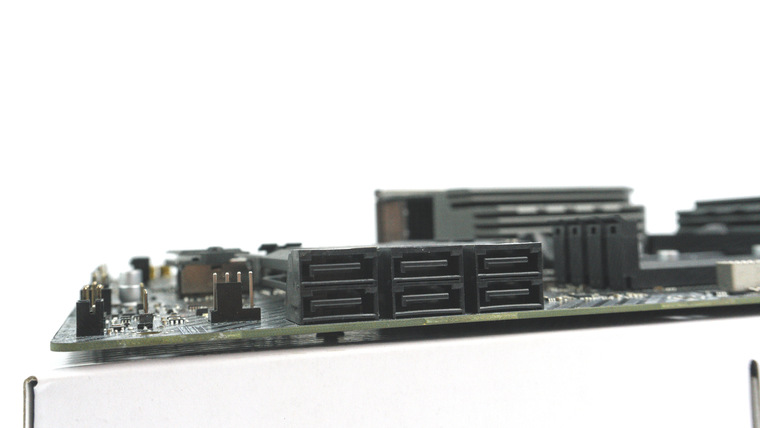

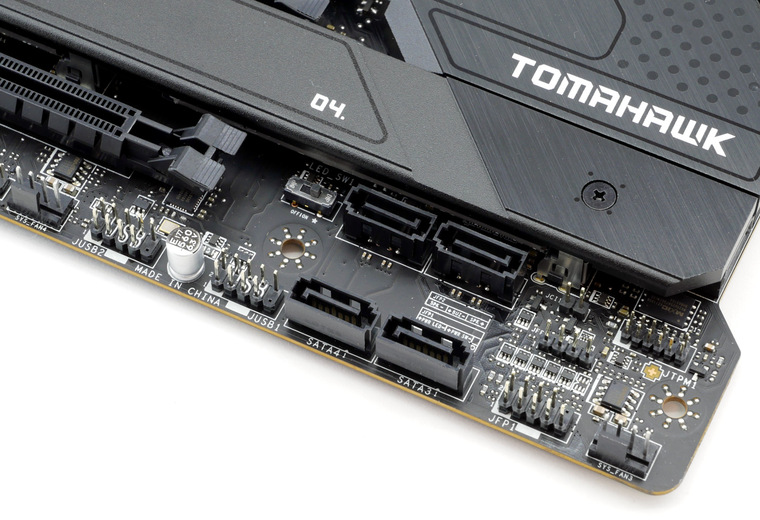

Из стандартных интерфейсов накопителей 6 SATA 6Gb/s разъемов на правой стороне MSI MAG B550 Tomahawk, в комплекте только два SATA кабеля.

Для скоростных накопителей предусмотрена два слота PCIe M.2, находящиеся под радиаторами. Первый слот рассчитан на новые PCIe 4.0 x4 и SATA-III накопители форм-фактором от 2242 до 22110. Второй слот предусмотрен для накопителей с поддержкой PCIe 3.0 x4 с форм-фактором от 2242 до 2280.

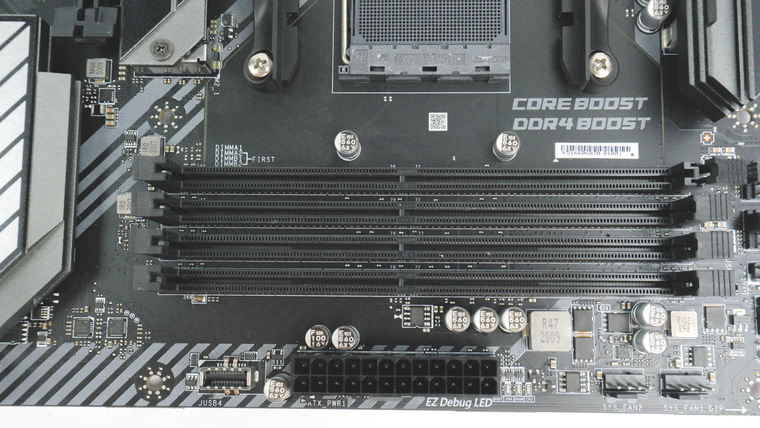

Далее к оперативной памяти, в MSI MAG B550 Tomahawk имеется 4 слота DDR4 с поддержкой памяти частотой от 1866 Мгц до 3200 Мгц в стандартном режиме и от 2667 до 4866 Мгц в режиме OC. Правее от памяти - разъем USB 3.2 Gen для подключения USB 3.2 Gen 1 5Gbps Type-C коннектора.

Для подключения остальных USB используется разъем USB 3.2 2 Gen 1 5Gbps, расположенный справа в нижней части MSI MAG B550 Tomahawk. Разъемы USB 2.0 - левее от него.

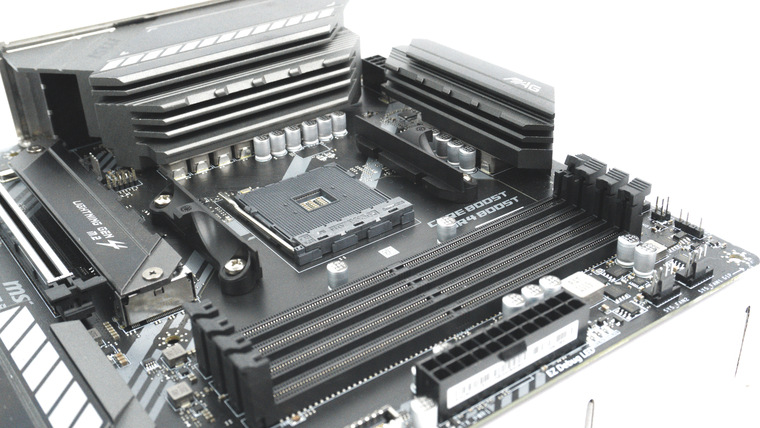

На MSI MAG B550 Tomahawk выделяются массивные радиаторы без активного охлаждения, не соединенные между собой, сбоку имеются два сокета для охлаждения VRM и один сокет расположен на чипсете.К левому радиатору предустановлена панель материнской платы, такой подход упрощает установку платы.

Хотя радиатор чипсета стал больше, активного охлаждения, как на ранних моделях B550 или X570, не получил. Еще два радиатора установлены над PCIe m.2 разъемами, с внутренней стороны радиаторов находится термопрокладка для отвода тепла от накопителя к радиатору.

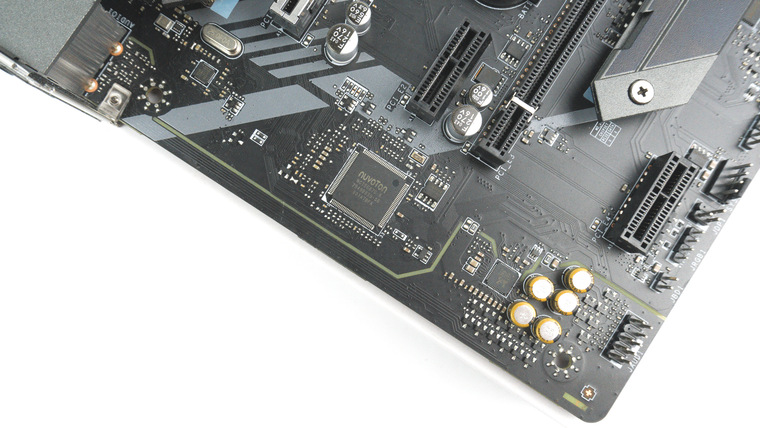

Переходим к звуку, компоненты, отвечающие за звук расположены в левой нижней части. Они включают восьми канальный кодек Realtek ALC1200, хорошо показывающий себя, как в режиме стерео, так и в многоканальном режиме. 5 высококачественных конденсаторов Nichicon Fine Gold.

Передается звук через стандартный разъем HD Audio для подключения акустики или наушников на передней панели или через 5 разъемов 3.5 Audio jack + оптический S/PDIF разъем для вывода на акустику до 7.1 на панели интерфейсов. На панели интерфейсов размещены:

Кнопка прошивки BIOS
2 порта USB 2.0
Порт PS/2, для подключения игровой периферии
HDMI
DisplayPort
2 порта USB 3.0
LAN порт 2.5G
LAN порт 1G
USB 3.2 type-A
USB 3.2 Type-C
5 разъемов 3.5 для подключения акустики 7.1
Оптический выход S/PDIF

ПО и утилиты материнской платы

Bios привычный для пользователей материнских плат MSI, по умолчанию открывается упрощенный режим.

Синтетические тесты

Вывод

MSI MAG B550 Tomahawk - сбалансированный вариант между ценой и функциональностью. С практической точки зрения, MSI MAG B550 Tomahawk обладает: 4-мя слотами оперативной памяти DDR4 с частотой до 4866 МГЦ, интерфейсам PCIe 4.0, разъемом USB type-C, 2.5G Ethernet, 2-мя слотами PCIe m.2, 10+2+1 фазным питанием по схеме 10 для питания процессора, 2 для SOC и 1 на APU и 6 разъемами для подключения вентиляторов + 1 на помпу, предустановленной задней панелью.

MSI MAG B550 Tomahawk - идеальный вариант, для тех, кто устал от “игрового” стиля с обилием подсветкой, в MSI MAG B550 Tomahawk подсвечен всего один радиатор чипсет. Для любителей подсветки присутствуют разъемы для RGB и ARGB подсветки. Остальной дизайн платы мало отличается от решений на B550 чипсете, 6 разъемов SATA, поддержка процессоров 3+ поколения за исключением 3200G/3400G, 2 m.2 разъема для накопителей.

Вызывает вопросы использование радиаторов без активного охлаждения на чипсете и VRM, на момент обзора MSI MAG B550 Tomahawk тестировалась с доступным железом, на котором температура радиаторов держалась в пределах нормы. Вопрос: что произойдет с выходом новых видеокарт, накопителей, карт расширения и памяти?

В отличие от материнских плат на базе Intel, пользователи которых меняют материнскую плату каждые 1-2 поколения процессоров, на AMD срок использования и апгрейда может превышать запланированную на момент выпуска нагрузку.

В MSI MAG B550 Tomahawk разочаровало отсутствие Wi-Fi/Bluetooth модуля для материнской платы такого класса. MSI B450 TOMAHAWK тоже не обладал данным адаптером, но в 2021 большинство производителей осознали популярность беспроводного соединения, некоторые производители устанавливают Wi-Fi адаптер даже в материнских платах на базе H чипсетов.

В целом MSI MAG B550 Tomahawk - удачное решение среднего уровня с хорошим наполнением за вменяемую цену. Цена обусловлена мелкими улучшениями: использование проверенных компонентов, мелкие улучшения в наполнении, использование продвинутого чипа и т.д.

Плюсы:

Множество интерфейсов и разъемов
Минималистичный внешний вид
Возможность разгона оперативной памяти до 4866 Мгц
USB type-C
10+2+1 фазное питание

Минусы:

Огромная благодарность Александру Андерсону за помощь в написание обзора.

Материнская плата является основой основ для построения любого компьютера будь то для работы, игр или вечернего просмотра фильмов. И в зависимости от выполняемых задач и необходимого функционала, производители предлагают богатый ассортимент моделей на все случаи жизни, стараясь как охватить большую аудиторию пользователей для привлечения новых участников в свои ряды.

У компании MSI данная непростая задача возлагается на полноформатную материнскую плату MSI MAG Z390 Tomahawk линейки MSI Arsenal Gaming с уникальным дизайном и неплохим послужным списком возможностей. У текущей модели существует и уменьшенная модификация Mortar, однако, как показывает практика пользователи больше доверяют версиям стандарта ATX. Как заявляет сам производитель данная материнская плата является отличной отправной точкой для построения игрового ПК с хорошими возможностями для разгона. Так это или нет постараемся выяснить в нашем обзоре.

Технические характеристики

◘ Модель: MSI MAG Z390 Tomahawk

◘ Сокет: Intel LGA1151-v2

◘ Поддерживаемые процессоры: 9th Gen Intel Core / 8th Gen Intel Core / Pentium Gold / Celeron

◘ Оперативная память: 4 x DIMM DDR4, суммарный объем до 64 GB , частота памяти 2133 - 2666 МГц с поддержкой разгона до 4400 МГц

◘ Слоты расширения:

• 3 х PCIe 3.0 x16

◘ Сетевой контроллер: Intel I219-V Gigabit LAN , Intel I211-AT Gigabit LAN

◘ Аудиокодек: 7.1-канальный RealTek ALC892

◘ Питание материнской платы: 24 + 8 + 4 pin

◘ Разъемы на задней панели:

• 1 x DisplayPort

• 1 x Optical S/PDIF

• 5 x аудио разъемов

◘ Форм-фактор: ATX , 304 x 243 мм.

Упаковка и комплектация

MSI MAG Z390 Tomahawk поставляется в небольшой темно-серой упаковке с олицетворением военной тематики. Лицевая часть коробки строга к покупателю, но раскрывает особенности продукта на обратной стороне. Разработчики детально рассказывают о важных аспектах новинки и приводят технические характеристики в отдельной таблице.

Набор аксессуаров для среднего сегмента включает лишь необходимый перечень элементов, который может потребоваться пользователю. К первой части относятся пара SATA-кабелей и удлинитель для RGB подсветки различных устройств.

Бумажная часть предлагает полное руководство, мануал для установки систем охлаждения, диск с драйверами, брошюру с продукцией и памятку для регистрации продукта.

Внешний вид и особенности дизайна

Материнская плата MSI MAG Z390 Tomahawk выполнена на черном текстолите с серым окрасом формата ATX размерами 304 х 243 мм. Разработчики сделали ставку на нейтральных оттенках, которые отлично подойдут в любую игровую и рабочую сборку. Отличительной чертой новинки является дизайн радиаторов систем охлаждения силовой части VRM, чипсета Intel Z390 и SSD накопителя, выделяющие модель среди ополчан.

На MSI MAG Z390 Tomahawk располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 64 Гбайт. Для младших процессоров поддерживается тактовая частота ОЗУ 2133/2400/2666 МГц, а для решений с литерой "К", не лишенных возможности разгона, данный параметр увеличивается вплоть до 4400 МГц, что понравится энтузиастам.

Слоты оперативной памяти окружают коннекторы вентиляторов для процессора, помпы и одной корпусной вертушки, так же разъем для светодиодной ленты или иного устройства. Дополнительно материнская плата оснащена панелью EZ Debug LED с индикаторами для обнаружения неисправностей на различных этапах прохождения POST.

Выделяет новинку организация дополнительного питания по усиленной схеме "8+4", что ориентировано на стабильное обеспечение энергией старших процессоров Intel Core i7-8700K/Core i7-9700K/Core i9-9900K и возможности небольшого разгона, о деталях которого мы расскажем в последующих главах.

Материнская плата MSI MAG Z390 Tomahawk оснащена двумя колодками для подключения внешних портов USB 3.1. Для организации дисковой подсистемы отведены шесть коннекторов SATA-III, развернутые на 90° для удобства подключения и аккуратного монтажа внутри корпуса.

Для накопителей формата M.2 предоставлены следующие слоты:

◘ Первый слот M.2 – поддержка накопителей PCIe 3.0 x4 и SATA-III 2242/ 2260 /2280/ 22110;

◘ Третий слот M.2 – поддержка накопителей PCIe 3.0 x4 и SATA-III 2242/ 2260 /2280.

Особняком стоит второй слот M.2 с ключом Е для возможности интеграции модуля Intel Wireless-AC 9560, которым оснащаются старшие модели компании MSI с пометкой "AC" в наименовании.

Для расширения функциональности MSI MAG Z390 Tomahawk обладает шестью слотами PCIe:

◘ PCI Express 3.0 x16 с технологией Steel Armor

◘ PCI Express 3.0 x1

◘ PCI Express 3.0 x4

◘ PCI Express 3.0 x1

◘ PCI Express 3.0 x4

Для построения мультиконфигурации из нескольких видеокарт, новинка поддерживает технологию 2-Way AMD CrossFire.

В нижней части материнской платы располагаются различные интерфейсы и порты для подключения всевозможных устройств и оборудования. Помимо колодок для передней звуковой панели и USB-портов, MSI MAG Z390 Tomahawk оснащена тремя коннекторами для вентиляторов, разъемами для светодиодной ленты, TRM, отладки и отдельный слот JRainbow для синхронизации подсветки с продуктами Corsair.

В качестве звукового тракта на материнской плате задействован устаревший кодек Realtek ALC892, который многие производители заменили на более современный ALC1220. Из приятных особенностей отметим использование высококачественных аудиоконденсатораов Nippon Chemi-Con.

Для сетевых баталий и построения скоростной сети на MSI MAG Z390 Tomahawk установлены два разъема RJ-45, а роль сетевых контроллеров отведена микросхемам Intel I219-V Gigabit LAN и Intel I211-AT.

Новинка облачена в мощную броню из радиаторов подсистемы питания, одного накопителя формата M.2, защитного кожуха и задней панели. Системная логика получила также массивный охладитель, однако, из-за двух мощных и заостренных клипс демонтировать его не удалось.

Разработчики основательно побеспокоились за нагрев ключевых элементов, и на радиаторах силовой части VRM не экономили: большие габариты, масса и профиль конструкции позволяет надеяться на низкие температуры.

В "раздетом" состоянии MSI MAG Z390 Tomahawk сохраняет свой военный раскрас, готовясь к тяжелым баталиям. У компании MSI получилось создать одну из привлекательных моделей на рынке материнских плат.

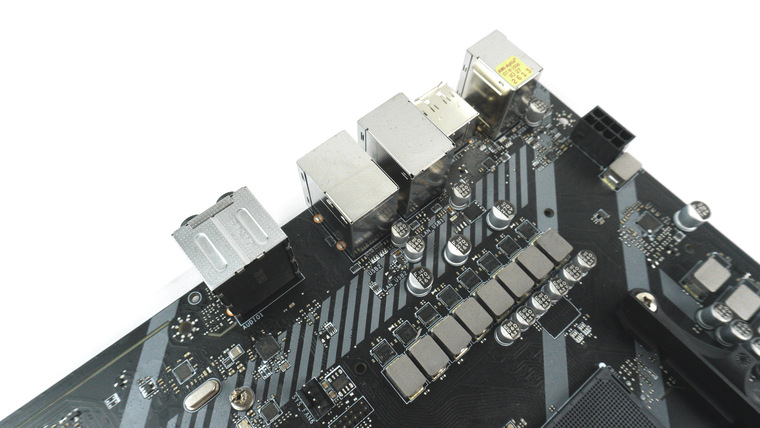

Подсистема питания насчитывает 9 фаз питания, в качестве ШИМ-контроллера используется пятиканальная микросхема uP9521 производства uPI Semiconductor.

В схеме применяются удвоители, применяются транзисторы On Semiconductor NTMFS4C029N и NTMFS4C024N, их число удвоено. В итоге общая схема выглядит как "4х2 +1", где четыре фазы отведены на центральный процессор и одна - на встроенное графическое ядро.

С рассмотрением особенной материнской платы походим к завершению, обратим внимание на заднюю интерфейсную панель, предлагающая пользователю следующие порты:

◘ 1 x DisplayPort

◘ 5 x аудио разъемов

Тестовый стенд

◘ Процессор: Intel Core i7-8700K ;

◘ Материнская плата: MSI MAG Z390 Tomahawk ;

◘ Система охлаждения: Deepcool Gammaxx GT;

◘ Термоинтерфейс: Gelid GC-Extreme;

◘ Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт) ;

◘ Видеокарта: GeForce GTX 770;

◘ Блок питания: Corsair RM750x;

◘ Корпус: открытый стенд;

◘ Монитор: BenQ GW2460HM;

◘ Операционная система: Windows 10 64-bit.

BIOS материнской платы MSI MAG Z390 Tomahawk был обновлен производителем до последней версии 1.30.

В тестировании использовался скальпированный экземпляр Intel Core i7-8700K при фиксированной частоте процессора 4700 МГц (47 х 100 МГц) и напряжении 1.25 В. Оперативная память работала при частоте 2933 МГц (17-17-17 39-2Т). Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти – 6144 Мбайт, десять прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

Тестирование с процессором Intel Core i7-8700K

Для проверки возможностей материнской платы центральный процессор Intel Core i7-8700K был разогнан до 5100 МГц при фиксированной частоте всех 6 ядер, напряжении 1.32 В и LLC 3. Отдельные тесты процессор проходил и при частоте 5200 МГц, но был нестабилен.

MSI MAG Z390 Tomahawk Intel Core i7-8700K @ 4.7 ГГц DDR4-2933, 17-17-17 34-2Т (Team Xtreem 8Pack)

Температурный режим

Отдельно стоит поговорить о возможностях разгона, силовой части VRM и охлаждении материнской платы MSI MAG Z390 Tomahawk. Несмотря на заверения производителя о поддержке топовых процессора и оверклокинге, стоит понимать, что четырехфазная подсистема питания, выделенная на CPU, пусть и удвоенная, едва справляется с шестиядерными моделями с включенной технологией Hyper-Threading в стресс-тестах при продолжительной нагрузке (более 10 минут), не говоря уже о восьмиядерном Core i9-9900K.

Ниже представлены данные, полученные в тесте Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти – 6144 Мбайт, десять прогонов).

Заключение

Материнская плата MSI MAG Z390 Tomahawk выделяется оригинальным дизайном с массивными радиаторами системы охлаждения и непревзойденным стилем оформления, выделяющих модель среди оппонентов своего ценового сегмента. За внешним видом скрывается и хорошее оснащение для построения игровой системы среднего и высокого уровня с возможностью установки тяжелой видеокарты в армированный слот PCI Express x16 3.0 и разгона комплектующих. Радует неплохое оснащение материнской платы современными интерфейсами, поддержкой USB Type-C и быстрой ОЗУ, хорошим охлаждением и подсветкой с возможностью синхронизации с другими компонентами.

Что же касается недостатков, то отметим организацию подсистемы питания, которая если и рассчитана на оверклокинг, то центральных процессоров среднего звена, а для старших моделей существуют важные ограничения: температурный режим и эффективность, которая без дополнительного обдува понижается. Вторым немаловажным критерием по современным меркам является звуковой кодек ALC892.

В итоге MSI MAG Z390 Tomahawk получилась не только красивой, но и хорошо сбалансированной материнской платой с широким набором функциональных возможностей, которых хватит для построения игровой системы без мировых рекордов разгона Intel Core i9-9900K.

Четвертого ноября пали последние рубежи защиты и процессоры Intel двенадцатого поколения с кодовым обозначением Alder Lake поступили в продажу! Топовый процессор Intel Core i9-12900K насчитывает аж 16 ядер по схеме "8+8", с привычными производительными ядрами (P-ядрами) и новыми "энергоэффективными" (E-ядрами). Для реализации актуальных возможностей и технологий новинок Intel Gen12 производитель анонсирован системную логику Intel Z690 с обилием нововведений.

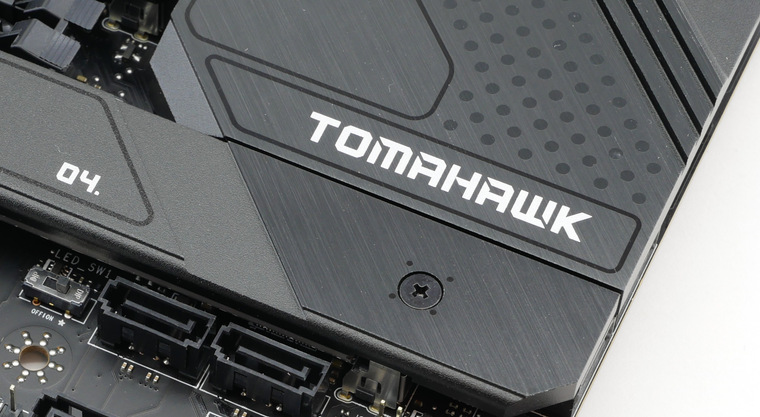

Первым на рассмотрении будет материнская плата MAG Z690 Tomahawk WiFi от компании MSI со стандартом оперативной памяти DDR4. У красного дракона есть и старшая версия Z690 Tomahawk WiFi с типом DDR5: как говорилось ранее, у текущего поколения большое количество инноваций! Новинка получила новый процессорный сокет Intel LGA1700, интерфейс PCI Express пятого поколения, внушительное количество портов M.2 и может похвастаться значительной силовой обвязкой VRM, готовой расправится даже с Core i9 в максимальном турбо-бусте!

Технические характеристики

1 x USB 3.2 Gen 2x2 (Type-C)
3 x USB 3.2 Gen 2 (Type-A)
2 x USB 3.2 Gen 1 (Type-A)
2 x USB 2.0 (Type-A)
1 x DislayPort
1 x HDMI
1 x MSI Wi-Fi Module
1 x LAN
1 x Optical S/PDIF Out
5 x Audio jacks
1 x кнопка Flash BIOS

Внешний вид и особенности дизайна

Материнская плата MSI MAG Z690 Tomahawk WiFi DDR4 построена на шестислойном текстолите черного цвета с увеличенным содержанием меди. Новинка выполнена в фирменном строгом черном дизайне с минимальным количеством проявления света и красок, лишь изредка проблескивая позолоченными дорожками и конденсаторами звукового кодека Realtek ALC4080. Обилие "металлических доспехов" - радиаторов на модели зашкаливает, а сама плата теперь ощущается тяжелой и грозной.

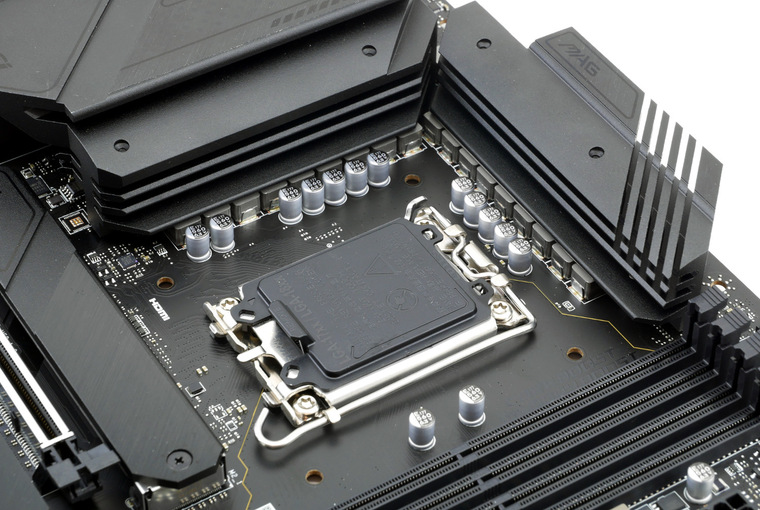

MSI MAG Z690 Tomahawk WiFi DDR4 базируется на новом процессорном сокете Intel LGA1700 и поддерживает исключительно процессоры двенадцатого поколения (Core, Pentium Gold and Celeron Processors), не имея обратной совместимости с моделями прошлых лет. Разъем стал шире и заметно длиннее.

Его окружает подконтрольная армия мосфетов из 18 фаз, наделенные массивными радиаторами, внушающие ужас в подступающую жару нагрева от старших процессоров Intel Gen12 с показателем TDP = 241W и более. Подобная реализация системы охлаждения намекает на высокую эффективность последних.

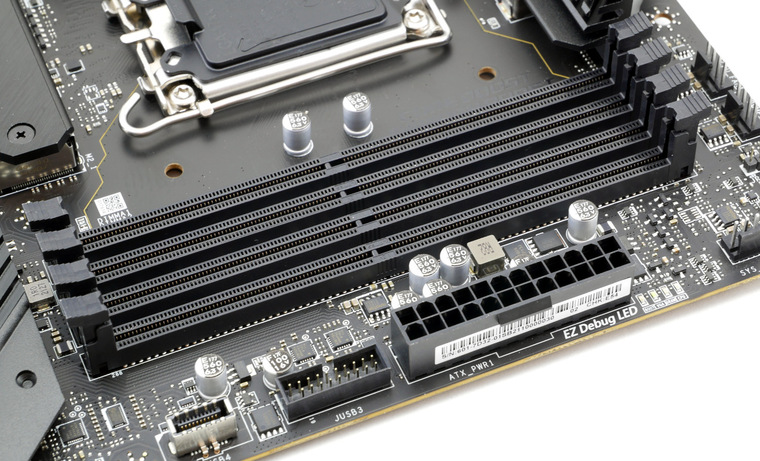

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4, максимально поддерживаемый объем достигает 128 Гбайт. Производителем заявлена поддержка тактовой частоты 2133 – 3200 МГц в штатном режиме и в диапазоне 3400 – 5200 МГц при оверклокинге.

MSI MAG Z690 Tomahawk WiFi DDR4 усыпана дополнительными коннекторами для периферии и внешних устройств! По периметру располагаются 4 порта для RGB/ARGB подсветки и 8 разъемов для вентиляторов и помпы. Они имеют следующие характеристики:

Коннектор

Режим по умолчанию

Макс. сила тока

Макс. потребление

CPU_FAN1

PUMP_FAN1

SYS_FAN1~6

Новинка оснащена одной колодкой для подключения внешних портов USB 3.2 и одним USB 3.2 Gen 2 Type-C. Для организации дисковой подсистемы предусмотрены шесть коннекторов SATA-III, развернутых на 90 градусов, пара из которых аккуратно располагается под радиатором чипсета Z690, хотя как мы видим на фотографии там прекрасно располагаются еще несколько коннекторов.

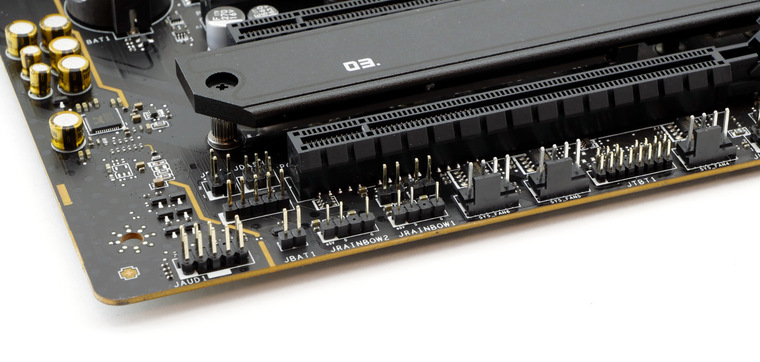

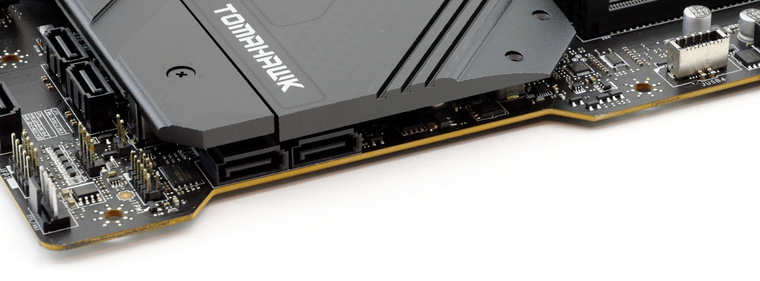

Низ материнской платы MSI MAG Z690 Tomahawk WiFi DDR4 по обыкновению отдан на откуп различным интерфейсам! Здесь располагаются две колодки портов USB, подсветка, разъем Thunderbolt и многое другое. Наконец сюда перемещан контакт Clear CMOS, ранее находившийся где-то под видеокартой с затрудненным доступом.

Для расширения функциональности новинка снабжена четырьмя слотами PCIe:

PCI Express 5.0 x16 с технологией Steel Armor;
PCI Express 3.0 x1;
PCI Express 3.0 x4
PCI Express 3.0 x1.

К последнему слоту возникает вопрос: по распиновке это разъем с интерфейсом PCIe 3.0 x4, но на блок-схеме к материнской плате указано Х1. Вероятно опечатка, либо ограничение по распределению по линий.

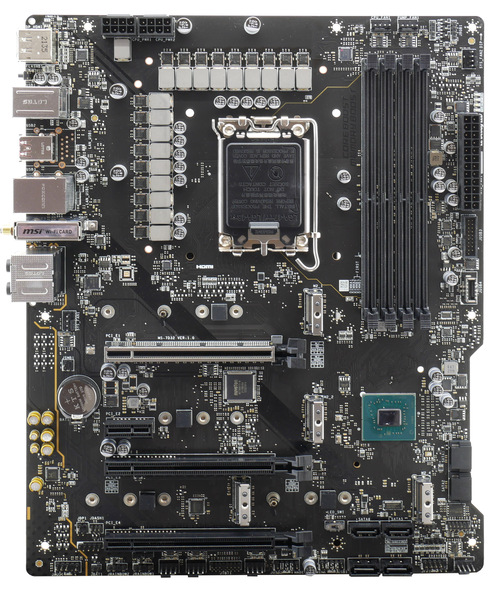

Материнская плата MSI MAG Z690 Tomahawk WiFi DDR4 в естественном обличии без установленных элементов защиты и декора.

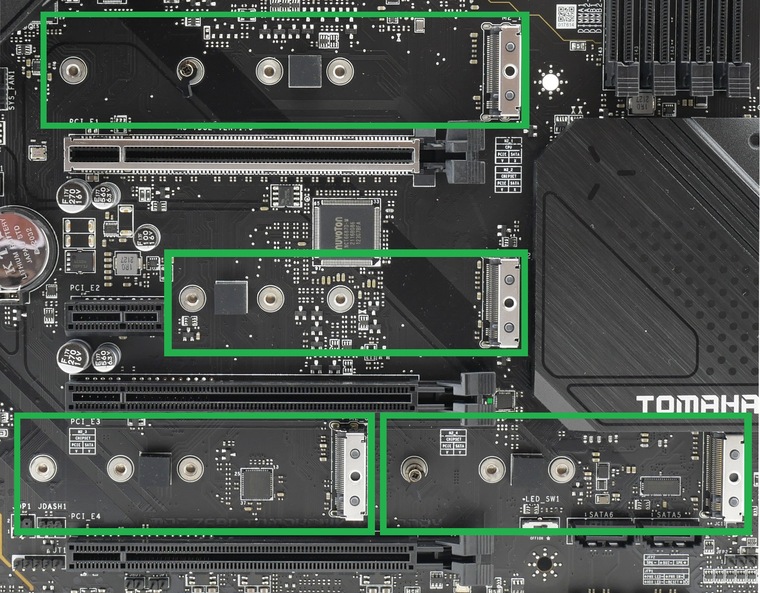

Новинка поддерживает слоты для накопителей формата M.2 следующих форм-факторов и интерфейсов:

Первый слот M.2 – процессорные линии, поддержка накопителей PCIe 4.0 x4, 2242 / 2260 / 2280 / 22110;
Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4, 2242 / 2260 / 2280;
Третий слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242 / 2260 / 2280;
Четвертый слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242 / 2260 / 2280.

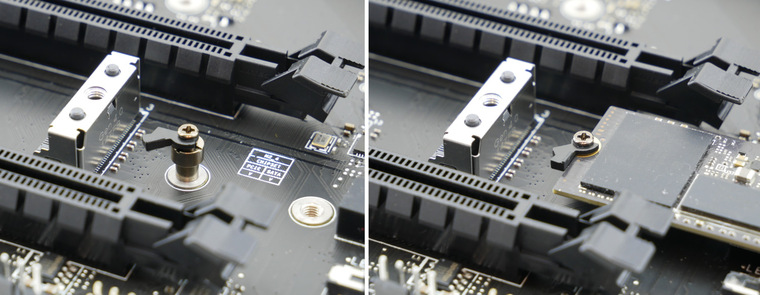

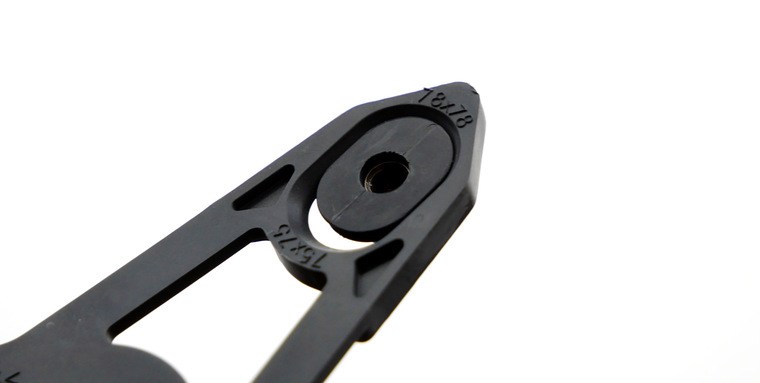

Слоты для накопителей M.2 получили новые элементы крепления и блокировки замка, заменив крохотный винтик, который не нравился многим пользователем. Теперь после установки SSD M.2 мы легким движением закрываем ключ и фиксируем диск.

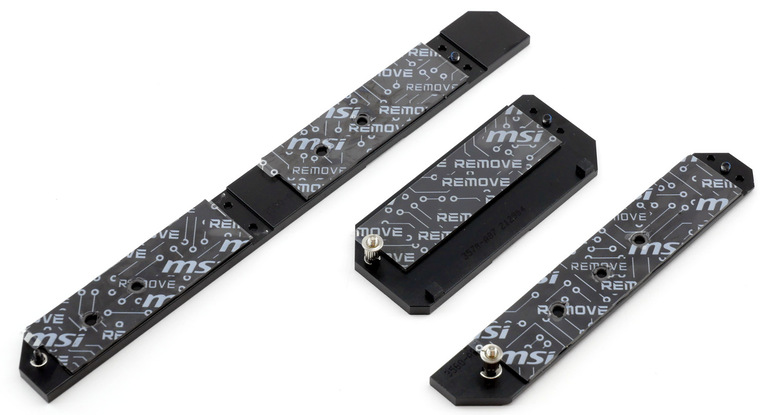

Твердотельные накопители форм-фактора M.2 получили увеличенные и утолщенные радиаторы M.2 Shield Frozr с фирменными термопрокладками.

Что касается подсистемы питания VRM и системной логики Intel Z690, то последний оснащен просто огромным бруском алюминия, которым можно забивать гвозди. С точки зрения эффективности это не лучший вариант, но благодаря объему металла и потреблению всего 6W этого более чем достаточно.

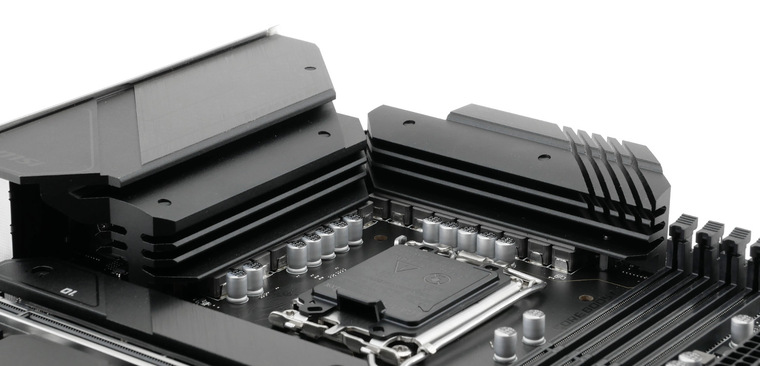

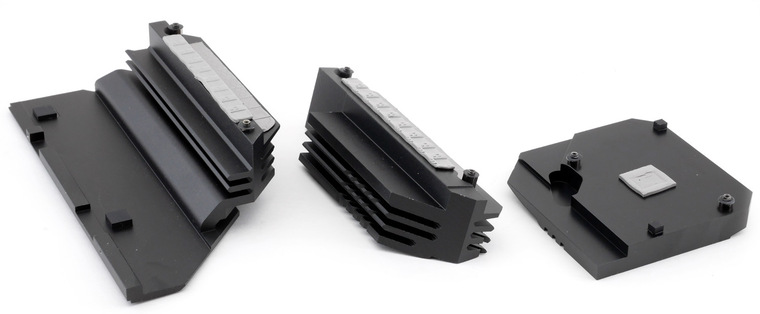

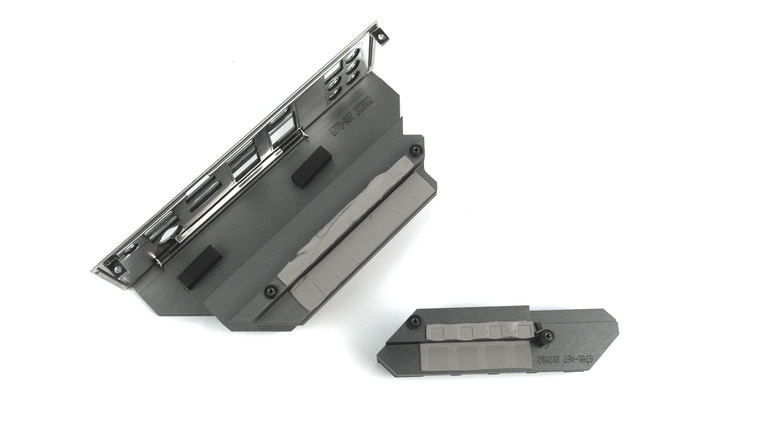

Непосредственно мосфеты оснащены крупными радиаторами с увеличенной площадью.

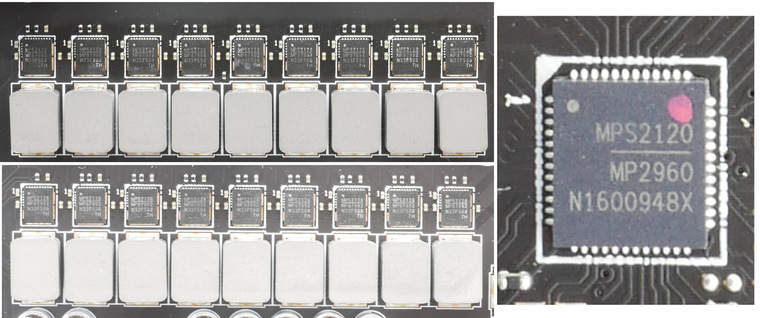

Подсистема питания насчитывает 18 фаз (16+1+1) и расположена вокруг процессорного сокета. В качестве ШИМ-контроллера используется чип MPS MP2960 (нет свежей информации о микросхеме). В качестве сборок применены DrMOS MP87992 производства Monolithic Power Systems с максимальной силой тока 70 А.

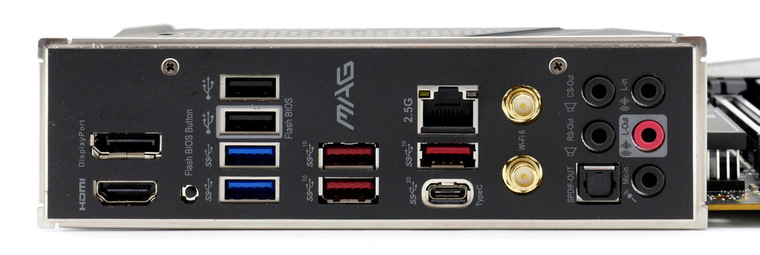

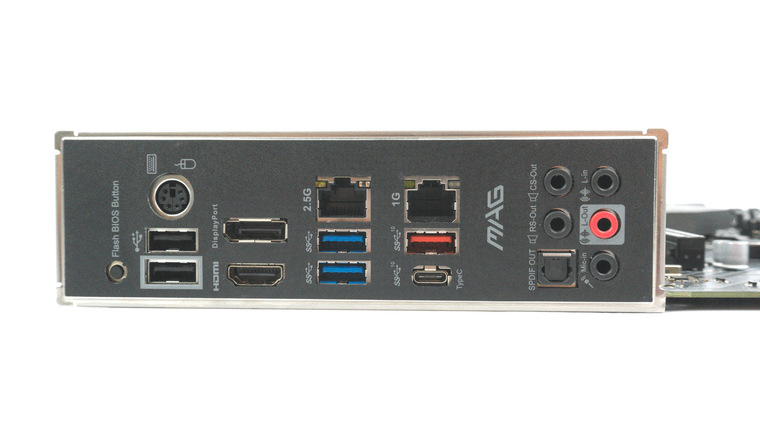

На последок изучим интерфейсную часть материнской платы и посмотрим на список портов:

1 x USB 3.2 Gen 2x2 (Type-C)
3 x USB 3.2 Gen 2 (Type-A)
2 x USB 3.2 Gen 1 (Type-A)
2 x USB 2.0 (Type-A)
1 x DislayPort
1 x HDMI
1 x MSI Wi-Fi Module
1 x LAN
1 x Optical S/PDIF Out
5 x Audio jacks
1 x кнопка Flash BIOS

Упаковка и комплектация

Новинка поставляется в темной упаковке с металличесокй полиграфией на военную тематику. Основные достоинства MSI MAG Z690 Tomahawk WiFi DDR4 скромно умолчаны, приведены только основные спецификации: поддержка и активированный модуль TPM 2.0, поддержка операционной системы Windows 11 и наличие интерфейса PCI Express 5.0.

С обратной стороны мы можем познакомиться с внешним видом материнской платы и перечнем особенностей новинки. Ниже располагается таблица с основыми техническими характеристиками.

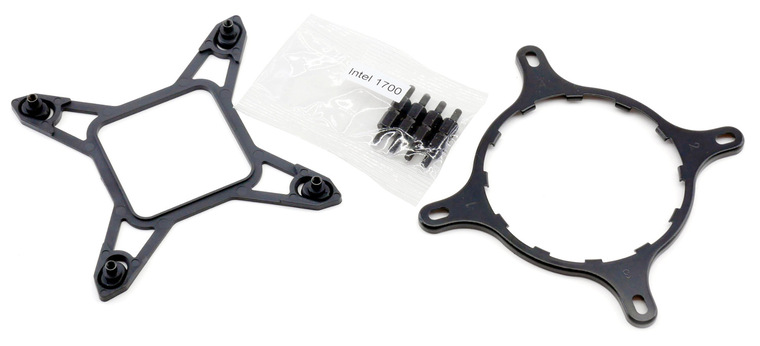

Комплектация модели MSI MAG Z690 Tomahawk WiFi DDR4 греет сердечко. Буклет различной информации, акции, мануалы и благодарственное письмо, набор приятных качественных наклеек.

DVD-диск наконец заменен фирменной USB-флешкой на 16 Гбайт с паком драйвером, также в наличии пара дополнительных креплений для накопителей SSD M.2, пара SATA-кабелей и две антенны MSI Wi-Fi.

Возможности BIOS

Материнская плата MSI MAG Z690 Tomahawk WiFi DDR4 оснащена фирменным программным обеспечением MSI Click BIOS 5 с некоторыми нововведениями и дополнительными функциями, которые принадлежат старшей серии.

Новый сокет Intel LGA1700 - новое крепление кулера

С новым процессорным сокетом Intel LGA1700 приходит и новый тип крепления типоразмера 78х78 мм против 75х75 мм у разъемов LGA115x/1200.

Модель MSI MAG Z690 Tomahawk WiFi DDR4 лишена двойного монтажного крепления, как у некоторых плат ASUS, поэтому с покупкой материнской платой потребуется новая система охлаждения. Благо разработчики предоставляют актуальные рамки креплений для своих СЖО.

У крепежной рамки ушки увеличены и данный набор подходит для линеек MSI MAG CoreLiquid R и MPG CoreLiquid K, которые можно получить бесплатно по запросу через специальную форму. В дальнейшем данные водянки будут поставляться с нужными комплектами и иметь в названии приставку v2.

Тестовый стенд

Материнская плата: MSI MAG Z690 Tomahawk WiFi DDR4;
Процессор: Intel Core i9-12900K;
Система охлаждения: MSI MPG CoreLiquid K360;
Термоинтерфейс: Noctua NT-H1;
Оперативная память: Team Xtreem 8Pack 4500MHz (2 x 8 Гбайт);
Видеокарта:
- GeForce GTX 780 Ti;
- GeForce RTX 3070 Ti;
- Western Digital Black SN750 500 Гбайт;
- MSI SPATIUM M480 2 Тбайт;
Инструментарий и методика тестирования

BIOS материнской платы MSI MAG Z690 Tomahawk WiFi DDR4 был обновлен до бета-версии 112.

Тест MSI MAG Z690 Tomahawk WiFi DDR4

Потребление стенда без учета монитора составляет в простое 42 Вт, в выключенном состоянии - 1,97 Вт, в LinX 0.9.5 достигает 250 Вт. Для последнего случая актуальны показания температуры подсистемы питания MSI MAG Z690 Tomahawk WiFi DDR4 равные 48°C.

AIDA64 бенчмарк кэша и памяти на стоковой системе MSI MAG Z690 Tomahawk WiFi DDR4 с процессором Core i9-12900K.

Тестирование твердотельного накопителя MSI SPATIUM M480 2 Тб с поддержкой NVMe проходило при его установке в первый слот M.2 (отмечен как M.2_1) с установленным фирменным радиатором M.2 Shield Frozr.

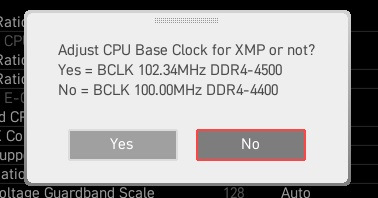

При активации профиля XMP на оперативной памяти Team Xtreem 8Pack 4500MHz, аналогично платформе AMD AM4, система предупреждает, что для такой частоты автоматически изменится частота основной шины с 100 МГц до 102,3 МГц, что может вызвать нестабильность некоторых подключенных устройств. Поэтому либо соглашаемся на свой страх и риск, либо откатываемся до частоты 4400 МГц.

Материнские платы MSI и модель MAG Z690 Tomahawk WiFi DDR4 оказываются приятны в обращении при разгоне оперативной памяти. Для достижения стабильного результата я искал частоту с пометкой G2 (в режиме Gear 2). Новинке легко покорился рубеж 4533 МГц в автоматическом режиме, а для частоты 4600 МГц требовались изменения таймингов.

Переходим к результатам тестирования. Для сравнительного анализа мы добавим старший процессор AMD Ryzen 9 5950X в стоковом состоянии, но тактовой частотой памяти 3800 МГц при IF = 1900 МГц.

Температурный режим и потребление

В плане тепловыделения на текущий момент система охлаждения MSI MPG CoreLiquid K360 хорошо справляется с новинкой и топовым процессором Intel Core i9-12900K.

График потребляемого электричества всего стенда в зависимости от частот и рабочего напряжения.

Заключение

Материнская плата MSI MAG Z690 Tomahawk WiFi DDR4 оставляет о себе очень приятное впечатление после детального знакомства. Новинка продолжает славный род "Tomahawk", который завоевал популярность благодаря отличному соотношению производительности/эффективности/цены, и новая модель старается не испортить "золотую формулу".

MSI MAG Z690 Tomahawk WiFi DDR4 выглядит привлекательным решением для построения современного компьютера на базе процессора Intel двенадцатого поколения, а многие настройки будут еще отполированы свежими прошивками BIOS, что мы видели не раз. Новинка получила актуальные интерфейсы, включая многообещающий PCIe 5.0, скоростные порты М.2, качественный аудиокодек, хороший оверклокинг оперативной памяти и поставляется в модификациях для обоих стандартов ( DIMM DDR4/DDR5).

Из недостатков определенно заслуживающих внимания мне не удалось ничего выделить, кроме просадки производительности в разгоне в паре случаев, носящую вероятнее программный просчет. Ах да, нет крепления под текущие кулера. Хотя их никто и не должен обещать "из коробки", но некоторые бренды их делают. Могли бы и здесь заявить, сделав модель MSI MAG Z690 Tomahawk WiFi DDR4 "best buy" в своей категории.

Подводя итоги, материнская плата MSI MAG Z690 Tomahawk WiFi DDR4 является отличным решением к рассмотрению и построения игрового ПК, предлагающая целый спект возможностей и актуальных технологий.

Тем, кто еще мало знаком с чипсетом AMD B550, я советую посмотреть наш первый материал по нему. А если кому интересны тесты новых очень дешевых процессоров от AMD, то здесь можно посмотреть результаты AMD Ryzen 3 3100 и 3300X, а здесь — результаты самых новых AMD Ryzen 5 3600XT, 3800XT и 3900XT.

Теперь перейдем к MSI. Напомню, что у этой компании есть три основные линейки геймерских материнских плат: MEG (MSI Enthusiast Gaming) — тут собраны все флагманские продукты; MPG (MSI Performance Gaming) — здесь тоже весьма дорогие материнские платы с обилием фишек для геймеров, но без супер-наворотов; MAG (MSI Arsenal Gaming) — здесь у материнских плат меньше фишек, упрощена периферия, и сделан упор на надежность, ибо в этой серии используются некоторые комплектующие, обычно применяемые в оборонном производстве.

Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

Комплект поставки банальный. Кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются: накопитель типа CD c ПО, винтики для M.2 накопителей, бумажки для участия во всяких программах от MSI, бонусная наклейка. И все! Ну понятно, для танков зачем что-то лишнее?

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MAG B550 Tomahawk имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

На оборотной стороне из элементов имеется только мелкая логика и несколько усилителей сигнала. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Стоит обратить внимание на то, что традиционно в стиле MSI на обороте белой краской помечены места потенциального упора платы в незадействованные корпусные крепежные втулки, и в этих местах у матплаты нет никаких внешних электроконтактов.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Очевидно, что данная плата относится к среднебюджетным. Можно даже сказать, где-то между средне — и мало- бюджетными.

Схема работы связки чипсет+процессор.

Процессоры Ryzen 3ххх суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3-го поколения имеют встроенные 4 порта USB 3.2 Gen2.

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000 мы получаем:
- 16 PCI-e 4.0 линий для видеокарт (от процессора);
- 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 порта SATA 6Гбит/с (от чипсета)
- 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.

MSI MAG B550 Tomahawk поддерживает процессоры AMD Ryzen 3-го поколения, выполненные под разъем (сокет) AM4 (PGA 1331). Но, как показала практика, процессоры предыдущих поколений также поддерживаются.

Для установки модулей памяти на плате MAG имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Переключатель: или слот M.2_2 (4 линии)) или слот PCI-e2 x1 (1 линия) + PCI-e3 в режиме PCIe x2 (2 линии), или слот PCI-e3 в режиме PCIe x4: максимум 4 линии;
- Слот PCIe4 x1 (1 линия);
- Genesys Logic GL850G (4 USB 2.0 на 2х внутренних разъемах) (1 линия);
- Realtek RTL 8125 (Ethernet 2,5Gb/s) (1 линия);
- Realtek RTL 8111 (Ethernet 1,0Gb/s) (1 линия);
- 4 порта SATA_1,2,3,4 (4 линии штатно);
- 2 порта SATA_5,6 (2 линии из свободных)
14 линий PCIe оказались занятыми.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И в данном случае делить ресурсы на два слота PCIe x16 не придется, так как он всего один. Ну и плюс слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Варианты переключения слотов PCI-e x16 вот такие:
- Слот PCIe x16_1 имеет 16 линий (всего одна видеокарта);
- Слот PCIe x16_1 имеет. 16 линий, плюс слот PCIe3 x4 имеет 4 линии (две видеокарты, режимы AMD CrossFire)
Ниже полная схема распределения ресурсов по слотам PCI-e

У данной платы распределение линий PCIe между слотами этакое витиеватое, поэтому востребованы мультиплексоры ASM1480 от ASMedia.

В отличие от слотов для памяти, слота PCIe1 x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

А вот усилителей (ре-драйверой) шины у данной платы нет.

На очереди — накопители.

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

Порты SATA у данной платы не делят ресурсы ни с чем.

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

Первый слот M.2_1 поддерживает модули с любым интерфейсом (и размера до 22110 включительно), получая данные непосредственно от CPU, поэтому поддержка PCI-e 4.0 имеется. Второй M.2_2 получает данные от чипсета B550 и делит ресурсы со слотами PCI-e, о чем я уже выше рассказывал. Поддержки PCI-e 4.0 тут нет.

Оба M.2 слота на самой матплате имеют два раздельных радиатора, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

Тем не менее имеются световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Кому не нравятся все световые штучки на матплате, разом может их отключить.

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки RGB возложен на чип NUC126 от Nuvoton (для его функционирования, а это ARM-процессор, задействована одна линия USB 2.0 от B550).

Есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Для размещения прошивки UEFI/BIOS использована микросхема MX25U25673G от Macronix.

Для сбрасывания CMOS на заводские установки есть привычная перемычка.

Материнская плата имеет отдельный разъем для подключения систем безопасности TPM.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3-го поколения способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).

И что мы имеем? Всего на материнской плате — 13 портов USB:
- 2 порта USB 3.2 Gen2: оба реализованы через процессор и представлены на задней панели портом Type-A (красного цвета) и портом Type-C;
- 5 портов USB 3.2 Gen1: два реализованы через процессор и представлены на задней панели портам Type-A (синего цвета); еще 3 реализованы через B550 и два из них представлены внутренним разъемом на материнской плате на 2 порта;
(на него потрачена 1 линия PCIe от B550) и представлены двумя внутренними разъемами (каждый на 2 порта);

Итак, через чипсет B550 реализовано 3 USB 3.2 Gen1 + 2 USB 2.0 = 5 выделенных портов. Плюс 1 порт USB 2.0 использует контроллер ARGB Nuvoton NUC126.

Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 3 порта USB 2.0.

Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные свободные PCIe линии, однако свободных линий USB портов еще достаточно.

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала Pericom PI3EQX.

А внутренний порт Type-C поддерживается усилителем сигнала ASM1464 от ASmedia,

а также для реализации функции быстрой зарядки мобильных устройств имеется контроллер ASM1543.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи скромно, но все равно 2 контроллера имеются. Один из них — скоростной Ethernet-контроллер Realtek RTL8125B, способный работать по стандарту 2,5 Гбит/с.

Имеется и всем привычный гигабитный Ethernet-контроллер, но не ожидаемый от Intel (как мы все привыкли), а тоже от Realtek: RTL8111H, способный работать по стандарту 1,0 Гбит/с.

Беспроводной связью плата не оснащена. Собственно, это удел все же решений из чуть более дорогого ценового сегмента.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируются все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

Контролем за работой всех гнезд СО занимается процессор Nuvoton (также осуществляющий получение информации с датчиков и отвечающий за Multi I/O).

Поскольку в 3-м поколении процессоров Ryzen уже есть решения с интегрированным GPU, то у материнской платы имеется вывод встроенной в CPU графики по двум гнездам: DisplayPort и HDMI.

Аудиоподсистема

Обычно во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220, однако ради удешевления матплаты в данном случае используется чуть более простая версия — ALC1200. Тем не менее, обеспечивается вывод звука по схемам до 7.1.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Сообщается, что левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели не имеют привычной нам цветовую окраски, а помечены надписями.

В целом очевидно, что это обычная стандартная аудиоподсистема, способная удовлетворить минимальные запросы пользователей, не ожидающих от звука на материнской плате чудес.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

Читайте также:
