2. Конструкция и эксплуатация автомобильнного кондиционера

Кондиционер, как и многие другие агрегаты автомобиля, требует постоянного ухода и обслуживания. В чем оно заключается, мы поговорим после того, как вспомним вкратце его устройство.

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой холодильник, хотя и устроен немного по-другому. Он представляет собой герметичную систему, заполненную фреоном и специальным холодильным маслом, растворимым в жидком фреоне и не боящимся низких температур. Масло нужно для смазки компрессора и всей системы.

Теоретически заполнить кондиционер можно было бы и обычным пропаном, если бы не его взрывоопасность. Для холодильных систем придумали специальные хлорсодержащие соединения, которые помимо безопасности обладают еще и набором нужных характеристик. Несмотря на некоторые различия между автокондиционерами разных производителей, их принципиальная схема одинакова. Мы рассмотрим самый распространенный вариант (см. схему).

Автомобильный кондиционер. Итак, при нажатии на кнопку включения кондиционера срабатывает электромагнитная муфта, и стальной прижимной диск 3, издав характерный щелчок, примагничивается к шкиву 2. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор 1. Он сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор 4 (в народе его часто называют радиатором кондиционера), в чем есть доля истины, так как в конденсоре сильно нагретый и сжатый фреон охлаждается.

В этом ему помогает вентилятор 5, который включается на первую скорость одновременно с компрессором. Если автомобиль едет – еще лучше, конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель 6. Здесь от него отфильтровываются продукты износа компрессора и прочая грязь.

Где-то в районе ресивера-осушителя, часто на нем самом, есть смотровой глазок 9. Через него можно визуально оценить, насколько система полна. К сожалению, он есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить свою основную работу. Кульминация наступает, когда жидкий фреон проходит через терморегулирующий вентиль (ТРВ) 10. ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, нагрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути ТРВ является автоматически регулирующимся дросселем. Не вдаваясь в термодинамику, можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель 12 – это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор 13 сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. Круг замыкается.

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть же от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер (в аварийных случаях и до 30 атм.), то в обратной магистрали давление не превышает одной-двух атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около пяти атмосфер.

За правильной работой системы следят несколько датчиков. Количество их варьируется. В нашем случае на ресивере-осушителе 6 стоит датчик 7 включения второй скорости вентилятора. Когда охлаждение конденсора 4 недостаточно (например, вы стоите в пробке), давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор 5 на полную мощность. Датчик 8 выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик 11 выключает компрессор, если температура испарителя становится слишком низкой.

Вот, собственно, и все, что можно сказать об устройстве и работе автомобильного кондиционера. А теперь расскажем о его обслуживании.

В автомобильном кондиционере механическому износу больше всего подвержен компрессор. Остальные элементы (кроме вентиляторов) неподвижны. Но чаще всего первым выходит из строя не он, а конденсор – теплообменник, установленный перед радиатором двигателя. Он находится под давлением (до 20 атм.) и постоянно испытывает воздействие летящей с дороги соли, грязи и т. п. Коррозия, вибрация, механические напряжения приводят к образованию в нем микротрещин и к утечке хладагента. Продлить срок его службы, как, впрочем, и остальных деталей кондиционера, поможет поддержание подкапотного пространства в чистоте. Особенно тщательно нужно промывать конденсор от накопившихся соляных отложений весной. Кроме того, загрязнение конденсора вообще часто является единственной причиной плохой работы кондиционера.

В процессе мойки подкапотного пространства полезно проверить надежность механического крепления трубок – фреонопроводов. Если какая-либо трубка вибрирует, ее обязательно нужно закрепить.

Также при эксплуатации автомобиля с кондиционером полезно чаще проверять уровень масла в двигателе, охлаждающей жидкости в радиаторе, натяжение ремня привода агрегатов. Это связано с повышенной нагрузкой на двигатель, которую создает работающий кондиционер.

Каких-либо специальных мероприятий по подготовке кондиционера к летнему сезону обычно не требуется. Можно лишь порекомендовать проверить его работоспособность заранее, до наступления теплых дней, и при подозрении на недостаточную эффективность либо неисправность заехать в сервис на диагностику и заправку кондиционера. У нас обычно это откладывают до последнего момента, и с наступлением жары во всех обслуживающих кондиционеры фирмах возникают большие очереди.

Конденсор, прослуживший пять-семь лет, почти всегда имеет многочисленные очаги коррозии, особенно в местах крепления. В районе возникновения микротрещин на нем появляется характерное пятно от просачивающегося масла. Такой конденсор при очередном обслуживании автомобиля подлежит замене. Попытки заварить его чаще всего обречены на неудачу – проблема вскоре вновь проявится, возможно, на месте другого очага коррозии. Правда, некоторым фирмам, имеющим хорошее оборудование по аргонно-дуговой сварке, а также квалифицированных специалистов, это иногда удается.

Хладагент является легколетучим веществом, играющим роль передатчика тепла при циркулировании внутри контура охлаждающей системы. Имеется несколько видов хладагента, во фреоновом ряду имеются: R-11, R-12, R-14, R-21, R-22. Из них в автомобилях применяется фреон R-12.

Причиной невозможности использования в автомобилях других хладагентов фреонового ряда являются следующие особенности:

R-11: если превысить точку кипения 23,77 ºС, то хорошо распространяется в смазочных маслах. Поэтому используют как очищающее средство системы А / С автомобиля.

R-14: точка температуры превращения газа в жидкость -45,5 ºС, которая очень низка.

R-21: хотя слаб, но ядовит и высока точка кипения.

R-22: имеет свойства растворения резины, нельзя использовать прокладки из резины.

Особенности фреонового газа R-12, используемого в автомобилях, следующие:

снятие и установка радиатора Chevrolet Aveo, снятие и установка радиатора Chevrolet Aveo 2, снятие и установка радиатора Шевроле Авео, снятие и установка радиатора Шевроле Авео 2• Не горит и не взрывается.

Применяется полиалкиленовое – гликолевое масло (РАG) с хладагентом (R-134а) и минеральное с (R-12).

В автомобилях с новым хладагентом (R-134а) в качестве смазки уплотнительного кольца при работе в соединительных частях применяется компрессорное масло со спецификацией, используемой в нынешних хладагентах (R-12). При работе главной магистрали и магистралях требуется осторожность, так как во время смазывания компрессорным маслом нового хладагента (R-134а) на уплотнительном кольце возникает явление гидрогенизации.

При работе на главной магистрали и магистралях требуется осторожность, так как при сопоставлении поглощаемости компрессорного масла нового хладагента (R-134а) при прочих равных условиях ее значение примерно в 180 раз выше, чем у компрессорного масла ныне применяемого хладагента. При компрессорном масле у автомобилей с новым хладагентом (R-134а) объем заправки такой же, как и у автомобилей с нынешним хладагентом (R-12).

В последнее время из-за быстрого развития компрессоров, разработок облегченных малых компрессоров и применения новых видов хладагента еще сильнее повышаются требования к роли охлаждающего масла. Роль охлаждающего масла важна как звено способа для обеспечения длительной безопасности системы кондиционирования и стойкости к более высокой и низкой температуре. Если посмотреть роль охлаждающей жидкости в системе, то.

Выходной клапан: в компрессоре участок выходного клапана является наиболее высокотемпературным местом. На этом участке образуется углерод и нельзя допустить его наслоения.

Конденсатор: наибольшее количество масла, входящее в систему хладагента, вместе с жидким хладагентом должно поддерживать жидкое состояние, чтобы не препятствовать теплообмену или течению от затвердения на стенах конденсатора.

Трубопровод равного давления и расширительный клапан: масло не должно содержать твердые вещества, мешающие расширению, а также создавать подобные вещества.

Испаритель: во время охлаждающего цикла масла в испарителе, являющимися наиболее низкотемпературной частью, не должны создаваться кристаллические осадки. Кроме того, масло не должно содержать влагу и затвердевать. При возникновении подобных явлений, они прерывают течение хладагента и уменьшают эффективность охлаждения.

Как правильно пользоваться кондиционером (советы специалистов)

1) Чтобы быстрее охладить салон, сначала опустите все стекла и пару минут проветрите машину. Затем включите кондиционер на необходимую большую мощность и направьте поток воздуха, через центральные и боковые дефлекторы. Не направляйте холодный поток воздуха на стекла, от перепада температур они могут дать трещины.

2) Спустя пару минут, когда воздух станет холодным, и только тогда переведите вентилятор на малые обороты, а подачу воздуха – в ноги.

3) Не забывайте, что в условиях интенсивного городского движения система кондиционирования перенагружается и может стать причиной перегрева двигателя. Поэтому во время пути посматривайте на шкалу охлаждающей жидкости: показания датчика на приборной панели не должны превышать 100 градусов. Если стрелка приближается к красной отметке, выключайте кондиционер.

4) Как не простудиться от кондиционера? При частой смене температур (улица - машина) организм испытывает температурный стресс, поэтому, как бы ни было жарко, не охлаждайте салон очень сильно, разница температур должна быть в пределах 5 °С. Оптимальная температура для человека 22-24 °С.

6) Запомните правило, если включаете кондиционер – закрывайте окна. И наоборот. Иначе двойной перекрестный сквозняк быстро станет причиной летней ангины.

7) Старайтесь не попадать под прямое направление воздушного потока, установите его так, чтобы воздух рассеивался равномерно.

8) Как бы ни было жарко на улице, время от времени выключайте кондиционер и открывайте окна: воздух внутри автомобиля загрязнен сильнее, чем самая загазованная трасса, а в системах кондиционирования со временем накапливается грибковый налет и бактерии. Чтобы не дышать этими микроорганизмами, раз-два в год меняйте воздушные фильтры на новые и производите чистку системы кондиционирования.

Почему нельзя включать кондиционер в зимний период (советы специалистов)

Кондиционер (автомобильный, или бытовой) нельзя включать ниже +5 ºC, по следующим причинам:

1. В компрессоре используется специальное полиэфирное масло, которое не обеспечивает своих смазочных свойств при отрицательных температурах.

2. Так как дренажная трубка выводит конденсат на улицу, то при отрицательных температурах она замерзает и конденсат потечет в салон (авто) или через внутренний блок (дом).

3. Так как компрессор и конденсатор (радиатор кондиционера) находятся снаружи, то при отрицательных температурах фреон конденсируется в них: то есть там, где холоднее, там и фреон. Находится он в жидкой фазе, и при включении кондиционера может произойти гидроудар. Так как компрессор – газовая машина для сжатия газов, и если фреон в жидкости, а жидкости, как известно не сжимаемы, то гидроудар обеспечен – компрессор выйдет из строя. Так же многогократно возникают нагрузки на компрессор, так как масло холодное и густое, старт компрессора затруднен, и самое главное, что всё масло выгоняется в испаритель (во внутренний блок) и компрессор работает почти без смазки что сильно снижает его ресурс.

Система кондиционирования воздуха Chevrolet Aveo T200

Системы вентиляции, отопления и кондиционирования воздуха представляют собой единый функциональный комплекс, предназначенный для обеспечения максимально комфортного микроклимата в салоне автомобиля независимо от сезона, погодных условий и температуры окружающего воздуха. Блок охлаждения системы кондиционирования осуществляет снижение температуры и влажности воздуха. Подогреватель системы отопления обеспечивает повышение температуры воздуха в любых режимах работы в зависимости от положения рукоятки регулятора температуры. Количество поступающего в салон воздуха зависит от режима работы вентилятора.

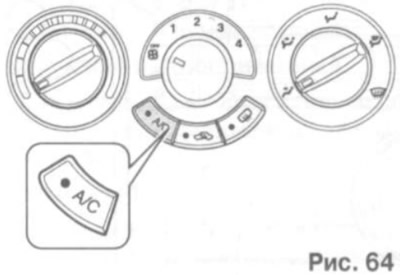

Выключатель кондиционера воздуха

Включение системы кондиционирования воздуха

Запустите двигатель, установите с помощью переключателя требуемый режим работы вентилятора и нажмите на кнопку (А/С) выключателя кондиционера воздуха. При включении кондиционера воздуха загорается индикатор, встроенный в кнопку. Индикатор продолжает гореть до тех пор, пока кондиционер не будет выключен. Для выключения кондиционера еще раз нажмите на ту же кнопку. Следует иметь в виду, что компрессор кондиционера воздуха не работает, если переключатель режимов вентилятора находится в положении "OFF" (выключено). Для выключения системы еще раз нажмите на кнопку (А/С), при этом индикатор включения погаснет. Внимание: работа системы кондиционирования воздуха во время преодоления затяжных подъемов или в условиях интенсивного городского движения может стать причиной перегрева двигателя. Следите за температурой двигателя. Если температура охлаждающей жидкости превышает допустимое значение, выключите систему кондиционирования воздуха.

Режимы работы кондиционера

Охлаждение

откройте на короткое время окна, чтобы быстро проветрить салон автомобиля от нагретого воздуха;
включите кондиционер (А/С) (при этом загорится индикатор включения);
нажмите на кнопку включения режима рециркуляции воздуха (при этом загорится индикатор включения);
установите регулятор режима распределения воздуха в положение вентиляции верхней зоны;
установите регулятор температуры воздуха в крайнее положение (голубая зона);
установите переключатель режимов работы вентилятора в положение максимальных оборотов.

включите кондиционер (А/С) (при этом загорится индикатор включения);
нажмите на кнопку включения режима рециркуляции воздуха (при этом загорится индикатор включения);
установите регулятор режима распределения воздуха в положение вентиляции верхней зоны или вентиляции в двух уровнях;
установите регулятор температуры воздуха в крайнее положение (голубая зона);
установите переключатель режимов работы вентилятора в положение желательных оборотов.

Обогрев

выключите кондиционер (А/С) (при этом индикатор погаснет); нажмите на кнопку включения режима рециркуляции воздуха (при этом загорится индикатор включения);
установите регулятор режима распределения воздуха в положение вентиляции нижней зоны или вентиляции в двух уровнях;
установите регулятор температуры воздуха в крайнее положение для отопления (красная зона);
установите переключатель режимов работы вентилятора в положение максимальных оборотов.

Внимание: не используйте данный режим продолжительное время, так как в этом случае воздух в салоне становится влажным и несвежим. Возможно запотевание стекол. Если на стеклах сконденсировалась влага, включите режим рециркуляции воздуха.

выключите кондиционер (А/С) (при этом индикатор погаснет);
выключите режим рециркуляции воздуха (при этом индикатор погаснет);
установите регулятор режима распределения воздуха в положение вентиляции нижней зоны или вентиляции в двух уровнях;
установите регулятор температуры воздуха в крайнее положение для отопления (красная зона);
установите переключатель режимов работы вентилятора в положение желательных оборотов.

Вентиляция

выключите режим рециркуляции воздуха (при этом индикатор включения погаснет);
установите регулятор режима распределения воздуха в положение вентиляции нижней зоны или вентиляции в двух уровнях;
установите регулятор температуры воздуха в желательное положение для отопления (красная зона);
установите переключатель режимов работы вентилятора в положение желательных оборотов.

Вентиляция

выключите кондиционер (А/С) (при этом индикатор погаснет);
выключите режим рециркуляции воздуха (при этом индикатор погаснет);
установите регулятор режима распределения воздуха в положение вентиляции нижней зоны или вентиляции в двух уровнях;
установите регулятор температуры воздуха для охлаждения (голубая зона);
установите переключатель режимов работы вентилятора в положение желательных оборотов.

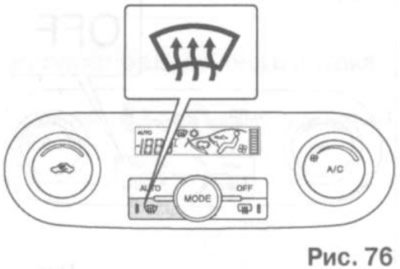

Обдув стекла и предотвращение запотевания

установить режим рециркуляции на приток наружного воздуха;
установить регулятор режима распределения воздуха в положение обдува стекла;
установить регулятор температуры воздуха в красную зону;
установить переключатель режимов работы вентилятора в положение максимальных оборотов (для быстрого обдува или оттаивания).

Видео про "Система кондиционирования воздуха" для Chevrolet Aveo

Диагностика кондиционера своими силами Разбираем и чистим испаритель кондиционера на шевроле ланос 2007 года Chevrolet Lanos

Система отопления и вентиляции салона автомобиля Chevrolet Aveo T250

Дефлекторы обдува

1. Боковые дефлекторы обдува
2. Дефлекторы обдува ветрового стекла
3. Центральные дефлекторы обдува
4. Нижние дефлекторы обдува
5. Боковые верхние дефлекторы обдува дверных стекол

Для изменения направления обдува боковых и центральных дефлекторов нажмите на крышку и установите их в нужное положение.

Панель управления системой отопления и вентиляции салона

Автомобиль с кондиционером: 1. Регулятор температуры
2. Регулятор скорости работы вентилятора
3. Регулятор воздушного потока
4. Выключатель кондиционера
5. Выключатель рециркуляции воздуха
6. Выключатель обогрева стекол и внешних зеркал (опция)

Автомобиль без кондиционера: 1. Регулятор температуры
2. Регулятор скорости работы вентилятора
3. Регулятор воздушного потока
4. Выключатель рециркуляции воздуха
5. Выключатель обогрева стекол и внешних зеркал (опция)

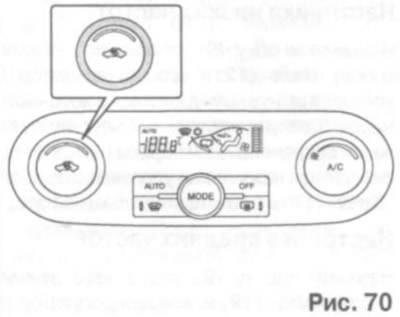

Регулятор температуры

Регулятор позволяет включать и выключать систему отопления, а также регулировать температуру. Синяя зона соответствует холодному воздуху, а красная - горячему.

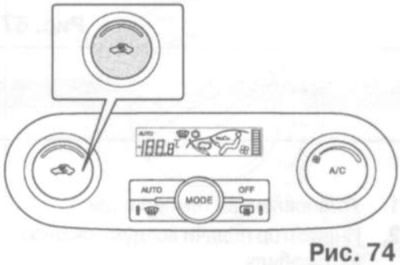

Регулятор скорости работы вентилятора

Регулятор воздушного потока

(передняя часть салона): воздух подается через центральные и боковые дефлекторы;

(два уровня): воздух подается через центральные, боковые дефлекторы, нижние вентиляционные каналы;

(нижний уровень): воздух подается через нижние дефлекторы обдува;

(нижний уровень, обдув стекол): воздух подается через нижние дефлекторы обдува и дефлекторы обдува стекол;

(обдув стекол): воздух подается через дефлекторы обдува стекол.

Выключатель рециркуляции воздуха

Эта кнопка позволяет блокировать поступление воздуха извне и используется для предотвращения попадания в салон пыли, выхлопных газов или неблагоприятных запахов, а также при необходимости быстрого охлаждения или обогрева салона. При нажатии на эту кнопку загорится соответствующий индикатор и начнется рециркуляция воздуха в салоне. Повторное нажатие кнопки режима рециркуляции воздуха приводит к возобновлению поступления воздуха с улицы; индикатор рециркуляции погаснет. В автомобилях, в которых для регулирования потока воздуха предусмотрены рычаги, для установки режима рециркуляции воздуха рычаг переводится в правое положение, а для отмены этого режима -в левое.

При длительном использовании режима рециркуляции воздуха в салоне автомобиля могут запотеть окна. Для устранения запотевания отключите рециркуляцию.

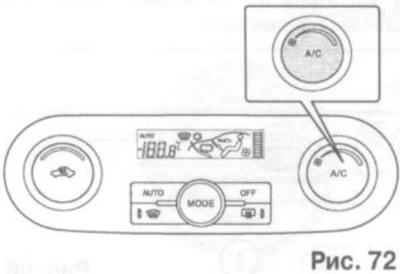

Кондиционер(опция)

Кондиционер снижает температуру и влажность воздуха. Также проводится очистка воздуха. Включение/выключение кондиционера производится нажатием кнопки А/С.

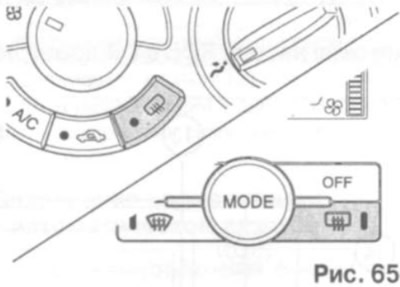

Выключатель обогрева стекол и внешних зеркал (опция)

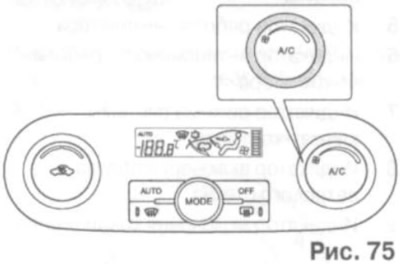

Дисплей климат-контроля

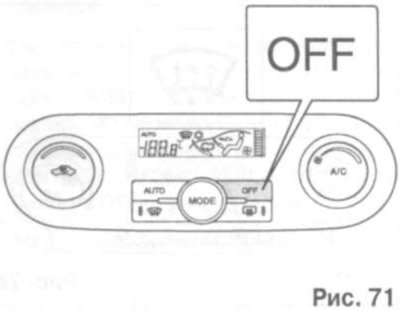

Климат-контроль (опция)

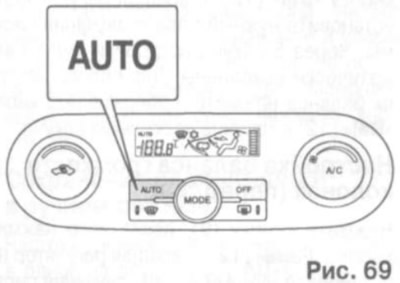

В автоматическом режиме работы система сама поддерживает температуру в салоне на заданном уровне. При работе система использует информацию от ряда датчиков: датчика солнечного света, датчика температуры воздуха в салоне автомобиля, датчика температуры охлаждающей жидкости (далее ОЖ), датчика температуры наружного воздуха.

Датчик солнечного света

Датчик расположен слева от дефлектора обдува ветрового стекла. Для нормальной работы системы климат-контроля следите за тем, чтобы датчик не был закрыт посторонними предметами.

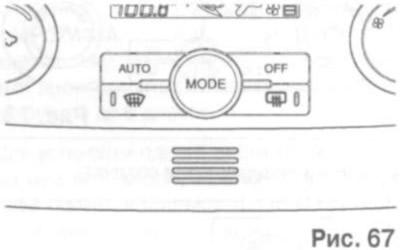

Датчик температуры воздуха в салоне автомобиля

Видео про "Система отопления и вентиляции салона автомобиля" для Chevrolet Aveo

Chevrolet Aveo: ремонт привода системы вентиляции Чистка кондиционера Авео очистка воздуховодов отопителя и кондиционера средством "PLAK"

На автомобилях Chevrolet Aveo установлена система кондиционирования компрессорного типа. Узлы отопителя и теплообменник испарителя кондиционера скомпонованы в одном блоке. Органы управления системой кондиционирования воздуха расположены на панели, общей с органами управления отопителем.

Видеоматериал

Видео расскажет о системе кондиционирования — устройство и ремонт

Компрессор

Компрессор установлен на блоке цилиндров двигателя и приводится во вращение поликлиновым ремнем. Компрессор обеспечивает циркуляцию хладагента в системе. Вал компрессора установлен в алюминиевой передней крышке корпуса на подшипниках и уплотнен со стороны шкива привода сальником.

Принципиальная схема движения хладагента в системе кондиционирования воздуха.

Шкив привода компрессора установлен на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается. Крутящий момент передается от шкива к валу компрессора через ведомый диск.

Если система исправна, во время включения кондиционера раздается щелчок — это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.

Расположение компрессора кондиционера.

Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора.

Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, начал разрушаться ее подшипник. В этом случае необходимо заменить подшипник. В некоторых запущенных случаях может потребоваться замена муфты компрессора в сборе или составляющих ее частей.

Если после включения кондиционера щелчка не слышно, то возможны следующие неполадки:

произошла утечка хладагента, и система управления блокирует включение компрессора;
вышел из строя датчик давления в системе;
неисправности в электрических цепях системы управления;
сгорела обмотка катушки электромагнита муфты;
блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора.

Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже глохнет двигатель, то, скорее всего, заклинило компрессор. Внутренняя насосная часть компрессора ремонту не подлежит. В этом случае компрессор придется заменить.

Сальник шкива кондиционера.

И последний, самый неприятный вариант. Щелчок раздается, муфта легко вращает вал компрессора, а охлаждение воздуха в салоне не происходит. В этом случае компрессор работает вхолостую, ничего не перекачивая. Определить эту неисправность может только опытный специалист при наличии специального контрольно-диагностического оборудования.

Наиболее точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров.

Конденсор (радиатор кондиционера)

Конденсор многопоточного типа расположен перед радиатором системы охлаждения двигателя. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена. Бачки алюминиевые, с фланцами для подсоединения трубопроводов и ресивера. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.

Забитый радиатор кондиционера, который требует очистки.

При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора охлаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение А сот конденсора от налипшей грязи, пыли и противогололедных реагентов Б. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие… В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации.

Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар.

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.

После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор. Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.

Испаритель

Испаритель расположен в блоке системы отопления и кондиционирования салона. Испаритель изготовлен из алюминиевых трубок с наружным оребрением для улучшения теплообмена. Проходя по трубкам испарителя, кипящий хладагент активно поглощает тепло из воздуха, обдувающего наружную оребренную поверхность трубок. Воздух охлаждается и вентилятором подается в салон автомобиля.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку, расположенную на нижней части левой стороны моторного щита, сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования. В процессе эксплуатации автомобиля на влажной от конденсата наружной поверхности испарителя оседают частицы дорожной пыли и грязи.

Этот слой становится прекрасной средой для жизни и бурного размножения гнилостных бактерий и грибковых культур. Со временем в автомобиле появляется неприятный запах. Особенно сильно он ощущается в момент выключения кондиционера и во влажную погоду.

Забитый и повреждённый испоритель.

Для того чтобы максимально снизить риск возникновения этой проблемы, при покупке нового автомобиля необходимо провести профилактическую обработку испарителя специальными химическими препаратами, регулярно заменять салонный фильтр и прочищать дренажную трубку. Если, несмотря на принятые меры, запах все же появился, обратитесь в специализированный сервис по ремонту автомобильных кондиционеров для дезинфекции или промывки испарителя. При очень сильном загрязнении испаритель придется заменить.

На боковой поверхности испарителя расположен фланец для крепления терморегулирующего клапана.

Терморегулирующий клапан

Терморегулирующий клапан А блочного типа расположен в корпусе испарителя. Клапан прикреплен к трубопроводам и испарителю с помощью фланцевых соединений. Пройдя через дросселирующее отверстие в корпусе клапана, жидкий хладагент резко снижает свое давление и начинает кипеть. В корпусе клапана установлен регулирующий элемент, изменяющий проходное сечение дросселирующего отверстия в зависимости от давления и температуры хладагента. Регулировочный элемент настраивается на заводе-изготовителе и в процессе эксплуатации регулировке не подлежит.

Расположение терморегулирующего клапана.

Ресивер-осушитель

Ресивер-осушитель А установлен на конденсоре с левой стороны и составляет с ним неразборный блок. Внутри корпуса находится фильтрующий элемент (картридж), заполненный гранулами осушителя (силикагеля). Проходящий через ресивер сжиженный хладагент очищается от возможных примесей, грязи и влаги. В нижней части Б корпуса расположено отверстие для замены фильтрующего элемента.

В случае ремонта или замены элементов системы кондиционирования, если она находилась в открытом состоянии (были сняты какие-либо узлы, разрушены трубопроводы ит.п.), картридж ресивера-осушителя подлежит замене. Иначе после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые разрушат изнутри детали кондиционера.

Трубопроводы

Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов.

Повреждение трубки может привети к губительным последствиям компрессора.

Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы. Для соединения взаимоподвижных элементов системы трубопроводы на некоторых участках снабжены гибкими вставками из синтетических материалов.

В местах соединений отдельных элементов системы установлены уплотнительные кольца круглого сечения из неопрена. Во время ремонта системы при разъединении участков трубопроводов уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом. Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента.

Уплотнительные кольца системы кондиционирования.

Сервисные клапаны

Сервисные клапаны для подсоединения диагностического и заправочного оборудования расположены на трубопроводах.

Клапаны закрыты резьбовыми колпачками для предохранения их от попадания грязи. В клапанах установлены золотники, сходные по конструкции с золотниками шин колес, но отличающиеся от них размерами. Для выворачивания и вворачивания золотников используется специальный ключ. Проверять наличие хладагента в системе путем нажатия на золотники сервисных клапанов запрещено, так как после такой проверки золотник клапана может полностью не закрыться и произойдет утечка хладагента из системы.

Так расположены на трубопроводах сервис ные клапаны линий высокого А… …и низкого Б давления. Клапаны закрыты резьбовыми колпачками для предохранения их от попадания грязи. Золотник клапана. Для выворачивания и вворачивания золотников используется специальный ключ. Проверять наличие хладагента в системе путем нажатия на золотники сервисных клапанов запрещено, так как после такой проверки золотник клапана может полностью не закрыться и произойдет утечка хладагента из системы!

Датчик давления

Датчик давления установлен на фланце для присоединения трубопроводов к компрессору и соединен каналом в фланце с трубопроводом линии высокого давления.

По сигналам датчика электронный блок управления двигателем отключает компрессор кондиционера при разгерметизации системы или аварийном повышении давления в ней с целью защиты компрессора от перегрузок.

Панель блока управления

Панель блока управления системой вентиляции, кондиционирования и отопления автомобиля установлена на консоли панели приборов.

Система управления отопителем и кондиционером находится в салоне.

Датчик наружной температуры

Датчик наружной температуры, хотя и расположен в передней части автомобиля за облицовкой радиатора в защищенном от солнечного излучения и вентилируемом месте, подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта. Поэтому его показания иногда могут быть несколько завышенными, особенно после долгого простаивания в пробках. Показания наружной температуры можно считать правильными при движении со скоростью не менее 40 км/ч в течение не менее 10 мин.

Расположение датчика наружной температуры.

Хладагент

Система заправлена хладагентом R-134a (HFC-134a). В хладагент добавлено специальное масло для смазки компрессора. Категорически запрещено использовать в системе хладагенты и масла других типов.

В процессе эксплуатации автомобильного кондиционера периодически возникают ситуации, когда требуется обслуживание системы кондиционирования или ее ремонт. Для этого используется современное диагностическое и ремонтное оборудование. Самая распространенная ситуация — это разгерметизация системы и выход из нее хладагента.

Табличка с рекомендациями.

Для обнаружения мест утечки используются высокочувствительные галогеновые течеискатели со звуковой индикацией. Метод состоит в том, что в систему в микродозах вводится специальный краситель. В местах микротечей краситель вместе с хладагентом постепенно выходит на наружную поверхность элементов системы.

В связи со специфическими особенностями ремонта системы кондиционирования в данном разделе описаны только работы по снятию и установке отдельных элементов и блока управления системой. Работы, связанные с заправкой системы хладагентом, следует проводить в специализированных сервисных центрах.

Во время осмотра системы краситель начинает светиться (флюоресцировать) под действием ультрафиолетовых лучей специального светильника и места утечки хладагента становятся видны. Балон с хладагентом. Система для заправки кондиционера.

Система кондиционирования заправлена хладагентом под высоким давлением. Попадание жидкого хладагента на кожные покровы человека вызывает сильное обморожение, поэтому все работы, связанные с обслуживанием, ремонтом или демонтажем элементов системы кондиционирования, проводите по возможности в специализированных сервисных центрах, оборудованных профессиональным технологическим оборудованием. При проведении работ своими силами принимайте меры предосторожности.

Компрессор, который используется для заправки автокондиционера. Высокоточные (цена деления не более 5 г) весы для дозирования заправляемого хладагента.

В этом режиме система автоматически будет поддерживать температуру в салоне автомобиля на заданном уровне. Для включения автоматического режима нажмите кнопку "AUTO".

Температура устанавливается вращением рукоятки. Диапазон температуры - от 18°С до 32°С.

Для отключения климат-контроля нажмите кнопку "OFF".

Режим ручного управления

Для изменения шкалы отображения температуры (°С/°F), удерживая кнопку "AUTO", три раза нажмите кнопку "MODE". Если при включении зажигания индикатор температуры мигает пять раз, это свидетельствует о наличии неисправности в системе климат-контроля.

Видео про "Работа климат-контроля" для Chevrolet Aveo

Демонстрация работы КЛИМАТ КОНТРОЛЯ на Chevrolet Aveo. Климат на Chevrolet Aveo 1.6 16v шанхайка начало самодиагностика климата авео

Читайте также:
