Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Включение и выключение
Подключение к компьютеру
Ручное включение и выключение
на правом торце корпуса, регистратор включится
Нажмите и удерживайте в течении Зх секунд кнопку "Питание" Ф регистратор выключится
Видеорегистратор имеет встроенный аккумулятор предназначенный для автономного применения -
и заснять с наружи положение автомобилей на дороге, повреждения автотранспорта, лица случайных
свидетелей и процесс общения с другими сторонами ДТП. Регистратор пригодится вам и в любом
путешествии - он всегда в вашем автомобиле и вы снимете все интересные события на видео и фото.
Автоматическое включение
Регистратор предназначен для работы в современных автомобилях, обычно питание! 2В на
прикуриватель подается при старте и прекращается при остановке двигателя.
Подключить зарядное устройство к Мт1-и5В к разьему видеорегистратора. В качестве источника
питания может выступать как автомобильный адаптер (идущий в комплекте) так и компьютер, и
сетевое зарядное устройство (через и5ВМ1п1-и5В кабель идущий в комплекте).
Если вы подключили к автомобильному зарядному устройству, то при запуске двигателя регистратор
включится и автоматически перейдет в режим записи видео.
При подключении регистратора к компьютеру или СЗУ, регистратор включится и предложит выбрать
режим работы: Р1А5Н-ПАМЯТЬ или РС-КАМЕРА (одновременно регистратор заряжается)
Автоматическое выключение
Заглушите двигатель автомобиля, подача питания на прикуриватель прекратится.
Регистратор выключится в течении 5 секунд, последний файл будет корректно сохранен.
Если в вашем автомобиле подача питания на прикуриватель не прекращается после выключения
двигателя, нужно выполнить ручное выключение регистратора через кнопку"Питания" Ц)
Видеорегистратор подключается к компьютеру через стандартный USB-mini USB кабель
(идущий в комплекте). Выключите видеорегистратор и подключите кабелем к ПК.
Регистратор включится и предложит выбрать режим работы “Флэш-память" или "PC камера".
Подтвердить выбор нажатием клавиши "ОК".
Компьютер определит вставленную в регистратор карту памяти как внешнюю флэш память.
Также вы можете сохранить записи на компьютер непосредственно с карты памяти
Для этого нужно вынуть карту памяти из ВЫКЛЮЧЕННОГО видеорегистратора и используя
карт-ридер CRD-4 идущий в комплекте подключить к USB порту компьютера.
Скопируйте нужные файлы стандартным способом.
Видео и фото файлы находятся в папке DCIM / XXXYMMDD / HHMMNNNN .AVI или JPG
где:
последовательныи номер папки
дата записи год/месяц/день
время записи часы/минуты
последовательный порядковый номер файла
Например: DCIM /10020901 / 21450001 .AVI - видеозапись от 1 сентября 2012 г. 21:45 номер 1
Подключение и правильная настройка регистратора для видеонаблюдения позволит удалённо наблюдать за происходящим через камеры видеонаблюдения, управлять всеми функция видеокамер, иметь удалённый доступ к архиву видеозаписей. О том, как правильно это всё подключить и настроить, пойдёт речь в этой статье.
Функции видеорегистратора
Прежде чем покупать себе регистратор для видеонаблюдения, необходимо разобраться в его функционале, возможностях. Ведь зная все характеристики устройства, можно подобрать для себя именно тот видеорегистратор, функционал которого будет востребован на полную. Тем самым, удастся избежать ненужных трат за невостребованные функции.
Функции видеорегистратора
В зависимости от модели видеорегистратора, данные устройства могут иметь следующие функции:
Основные функции DVR видеорегистратора
- Трансляция видео и аудио в реальном времени.
- Сжатие и запись видеосигнала по специальному алгоритму.
- Просмотр архива.
- Запись аудиосигнала.
- Выведение изображения на экран (один, или несколько экранов сразу).
Основные функции NVR видеорегистратора
NVR видеорегистратор имеет те же функции, что и DVR регистратор, только с некоторыми дополнениями.
- Передача данных через LAN порт (локальная сеть).
Вспомогательные функции видеорегистратора
- Smart детектор. Многие современные видеорегистраторы обладают функцией умного детектора. К таким функциям относится детекция лиц, номеров автомобиля, пересечения заданной линии, появление/исчезновение предметов и многие другие.
- Управление PTZ (поворотными) камерами. Управление поворотными функциями видеокамеры (при условии, что в системе видеонаблюдения установлены поворотные PTZ камеры).
- Подключение тревожных датчиков. Приём и обработка сигналов, поступающих от всевозможных датчиков. Таких, как датчик движения, датчик звука и др.
- DDNS. Встроенная служба Dynamic DNS. Применяется для подключения к интернету без использования статического IP адреса.
Как настроить видеорегистратор
Для того, чтобы подключить и настроить видеорегистратор, необходимо придерживаться следующих рекомендаций:
Камеры видеонаблюдения
Камеры устанавливаются согласно плану охраняемой территории, выставляются углы обзора, необходимое количество камер. Для поворотных PTZ камер настройку можно произвести самостоятельно с поста управления, т.е. непосредственно с видеорегистратора.
Перед использованием регистратора, необходимо установить жёсткий диск, устройство предложит его отформатировать. Делать это обязательно! В некоторых моделях устройство отформатирует диск автоматически.
Большинство видеорегистраторов имеют похожее меню, поэтому рекомендации по настройке прибора носят рекомендательный характер.
Итак, вход в меню осуществляется правой кнопкой мыши:
Выбор языка
Общие настройки
В этом подменю предлагается выбрать часовой пояс, дату, время.
Настройка записи жёсткого диска
Настройка действия видеорегистратора при заполнении жёсткого диска (HDD). На выбор будут представлены следующие варианты:
- Перезапись. При заполнении жёсткого диска, новые видеофайлы будут записываться на старые, без возможности восстановления.
- Остановка записи. Видеорегистратор после заполнения винчестера перестаёт вести запись видео.
Подключение кабелей
- Первым делом подключается кабель к видеокамере, затем от видеокамеры к видеорегистратору через разъёмы видеовхода.
- Следующий этап, это подключение видеорегистратора к монитору с помощью разъёмов видеовыхода. По такому же принципу подключаются аудио входы/выходы.
- В зависимости от подключаемого монитора, потребуются кабели с разъёмами BNC, VGA, HDMI.
Настройка записи
На выбор будут представлены следующие варианты:
1. Непрерывно.
2. По расписанию.
3. По детектору движения/звука и т.д. Словом, от каких-либо датчиков если такие имеются.
4. В ручную.
Подключить камеру к регистратору
Для подключения камеры видеонаблюдения, будь-то IP камера, или аналоговая, видеорегистратор должен быть уже настроен в соответствии с инструкцией по подключению.
Подключить IP камеру
Подключить аналоговую камеру
- Подключение видеокамеры. Аналоговая камера подключается так же как и IP камеры. Через коммутатор или напрямую к регистратору.
- Добавить камеру. Для аналоговых камер видеонаблюдения ничего добавлять не нужно. Они будут отображаться автоматически. Для доступа к аналоговым устройствам не нужны пароли и IP адреса.
- Доступ к настройкам. Так как аналоговые видеокамеры отображаются автоматически, доступ к настройкам видеокамеры открывается также автоматически.
Для подключения телевизора, либо монитора к видеорегистратору, могут понадобиться следующие кабели:
Далее, один конец кабеля вставляется в разъём на задней панели видеорегистратора, другой разъём, соответственно, в разъём телевизора или монитора.
Не все кабеля способны передавать видео и аудио сигнал по одному каналу, поэтому может возникнуть ситуация, когда понадобиться дополнительный кабель для передачи аудио. Аудио кабели подключаются по цветам и соединяют аудиовход одного устройства с аудиовыходом другого.
Настройка телевизора (монитора)
После того, как все кабели подключены согласно инструкции, необходимо настроить телевизор (монитор). Для этого необходимо выполнить следующие шаги:
Как подключить видеорегистратор к компьютеру
Видеорегистраторы NVR не требуется подключать к компьютеру, поскольку они по своему определению предназначены для работы и передачи данных в интернете. NVR регистраторы работают с IP камерами напрямую, те в свою очередь подключаются к регистратору с помощью UTP (unshielded twisted pair, в переводе с англ. неэкранированная витая пара) или с помощью Wi-Fi.
Видеорегистраторы DVR могут подключаться к компьютеру. Делятся DVR регистраторы на:
- Видеорегистратор PC-based DVR. В принципе, это тот же персональный компьютер, только с установленной платой видеозахвата.
- Видеорегистратор Stand-Alone DVR. Автономное устройство осуществляющее запись, обработку, и хранение видеоматериала в двоичном коде.
Подключение регистратора PC-based DVR к компьютеру
В данном случае, компьютер используется в качестве сервера системы видеонаблюдения. Видеорегистратор PC-based DVR представляет собой плату видеозахвата, которую необходимо установить в свободный разъём материнской платы (в паспорте платы видеозахвата должно быть указано, с какими слотами совместима карта).
Сама плата должна соответствовать следующим параметрам:
- Количество входов должно соответствовать количеству видеокамер.
- Конструкция платы должна подходить для данного компьютера по размерам.
- Плата видеозахвата должна быть совместима с материнской платой.
- Совместимость с видеокартой.
В случае использования персонального компьютера для одной-двух камер видеонаблюдения, возможно применение компьютера, работающего на любой версии Windows, даже с небольшим объёмом оперативной памяти.
Подключаются аналоговые камеры к плате видеозахвата при помощи кабелей, которые обычно идут в комплекте с оборудованием для видеонаблюдения или с помощью разветвителя BNC-SVGA, такой способ позволяет подключить до 8 камер видеонаблюдения на один разъём платы. В свою очередь, плата видеозахвата должна комплектоваться установочным диском с комплектом необходимых драйверов для обеспечения совместимости устройств. Помимо драйверов, установочный диск должен иметь установочную программу, позволяющую управлять функциями видеонаблюдения, таких, как:
Система PC-based DVR должна быть надёжной и защищённой от таких факторов как:
- Перепады или отключение напряжения. Требуется источник бесперебойного питания.
- Взлом системы видеонаблюдения. Компьютер или сервер должен быть защищён надёжной системой паролей.
Подключение регистратора Stand-Alone DVR к компьютеру
Регистратор такого типа представляет собой самостоятельное устройство, способное на следующие действия:
- Принимать видеосигнал с камер видеонаблюдения.
- Сжимать сигнал по заданному алгоритму.
- Архивировать видеофайлы на жёсткий диск.
- Записывать звук с микрофонов, встроенных в камеры видеонаблюдения.
- Обработка сигналов с датчиков.
Настройка сетевой карты для видеорегистратора
Шаги настройки сетевой карты могут отличаться в зависимости от установленной на компьютере версии Windows. После соединения регистратора с ПК, на компьютере необходимо выполнить следующие действия:
Настройка видеорегистратора
Как подключить видеорегистратор к интернету
После того, как выполнены все действия по подключению видеорегистратора и камер видеонаблюдения, можно подключить систему видеонаблюдения к сети интернет, что даёт возможность удалённо наблюдать за происходящим и управлять системой видеонаблюдения.
Скорость передачи данных
Как подключить видеорегистратор к интернету (роутеру)
Для удалённого доступа к видеоархиву, управлению, просмотра видео в режиме реального времени потребуется настроить видеорегистратор и сам роутер. Настройка происходит в два этапа:
Настройка видеорегистратора для удалённого доступа
После вышеперечисленных действий ввести следующие значения:
Адрес шлюза, должен соответствовать настройкам маршрутизатора (роутера), который будет подключен к регистратору. У различных производителей роутеров эти данные могут отличаться. Чтобы узнать эти параметры, достаточно зайти в меню настройки. Все данные роутера и видеорегистратора будут идентичными, кроме IP-адреса.
Настройка роутера для видеорегистратора
После выполнения вышеперечисленных действий необходимо открыть браузер и в адресную строку прописать IP регистратора. Должно открыться меню устройства.
Настройка удалённого доступа к видеорегистратору
Подключить видеорегистратор к облаку
Подключить телефон к видеорегистратору
Для подключения к видеорегистратору с помощью P2P, необходимо активировать этот режим на видеорегистраторе. Для этого нужно:
Программы для видеорегистратора
По завершению настройки видеорегистратора и роутера, необходимо будет установить программное обеспечение для просмотра видео. С помощью ПО открываются разные возможности для записи видео, фото, просмотра архива, возможность взаимодействия с датчиками движения и многое другое. Далее будут рассмотрены некоторые из них.
Если Вы думаете, что купить видеорегистратор – плевое дело, то глубоко заблуждаетесь. Попробуйте зайти в любой магазин, на любой сайт или хотя бы на hotline.ua, Вы тут же потеряетесь в разнообразии моделей от всевозможных производителей по цене от 800 грн до бесконечности. А понять с первого раза предназначение всех функций и свойств видеорегистратора сможет далеко не каждый профессионал, что уж говорить о рядовых покупателях.
Качество записи
Качество записи – ключевой показатель для видеорегистратора, ведь собственно для видеозаписи его и покупают. Так что это первое на что, стоит обратить внимание.
Full HD (Full High Definition, 1920х1080 пикселей) – максимальное на сегодня качество видеосъемки. На видео с таким разрешением вы увидите не только общую картину происходящего, но и все детали - например, номера других автомобилей, дорожные знаки и т.д. Если вы действительно хотите располагать информативной записью, то мы рекомендуем вам обращать внимание на видеорегистраторы с таким разрешением.
Камера
У камеры есть матрица, у которой в свою очередь также есть разрешение, от которого опять же зависит качество съемки.
Во-первых, сегодня можно встретить видеорегистраторы с матрицей CMOS и CCD. Вторая из-за дороговизны производства встречается куда реже, однако если таки найдете видеорегистратор с CCD матрицей, не пугайтесь – она обеспечивает качественную съемку даже в темное время суток. CMOS матрица значительно дешевле в производстве, поэтому именно на ней работает большинство популярных гаджетов. От CCD она несколько отстает в качестве ночной съемки, в остальном – никаких нареканий.
Во-вторых, стоит обратить внимание на разрешение матрицы, которое может быть от 0,3 до 12 Мп. Здесь работает закон, чем выше, тем лучше, а так же дороже. Матрица в 0,3 Мп снимет видео, где будет понятно, куда и как поехала машина, и кто въехал вам в бок. При 3 Мп с определенного расстояния будут видны номера соседних машин, при 5 Мп – картинка будет максимально четкая, а номера в большинстве случаев можно будет прочитать даже на дальних автомобилях.
В третьих, объективы камер могут быть подвижными. Некоторые вращаются на 360 градусов, некоторые просто меняют направление на определенное количество градусов от 30 до 180. Хорошо это тем, что угол обзора у такого видеорегистратора шире, чем у прибора с фиксированной камерой. Ну и при желании вы сможете быстро поменять направление камеры, не переставляя сам видеорегистратор. Свойство, безусловно, приятное, но совсем необязательное.
Наличие второй камеры
В четвертых, камер может быть две и это в корне меняет дело. Обе камеры могут быть интегрированы в прибор, тогда, чаще всего одна предназначена для съемки улицы, а вторая – салона машины. Однако, в особо оригинальных, случаях (например, Cansonic FDV-606) одна камера снимает панорамную картинку, вторая – фокусируется на деталях.
Гораздо интереснее, когда вторая камера портативная и ее можно закрепить на заднем стекле автомобиля. Тогда вы убьете двух зайцев за раз – видеорегистратор будет снимать все, что происходит не только впереди, но и сзади автомобиля. Такое, например, может Visiondrive VD-8000HDS.
Угол обзора
Опять же, ключевой параметр для видеорегистратора. И опять же все логично: чем шире угол обзора, тем больший фрагмент реальности будет виден на записи. Например, если при 75-градусном угле обзора вы будете видеть только свою полосу, а соседние лишь краем, то 120-градусный угол обзора позволит вам увидеть всю проезжую часть, плюс обочины, машины, знаки дорожного движения, светофоры и т.д. Т.е. вы получите полную картину происходящего.
Дисплей
Во-первых, стоит обсудить необходимость дисплея, ибо есть видеорегистраторы вообще без оного. Итак, зачем? Все просто – так удобнее. Видеорегистратор с дисплеем легче настроить, т.к. ты попросту видишь меню, его проще установить – ты понимаешь, что попадает в поле зрение камеры, а также вы сразу заметите, если прибор по каким-то причинам прекратит съемку. А в исключительных случаях наличие дисплея позволит вам продемонстрировать нужную видеозапись заинтересованным лицам. В общем, видеорегистраторы с экраном имеют более продуманное юзабилити.
Зато безэкранные гаджеты могут похвастаться более компактными размерами, а некоторые из них можно и вовсе сделать незаметными для посторонних глаз. А значит, уберечь прибор от кражи, и снять истинное положение вещей на дороге, ибо многие, завидев видеорегистратор, значительно меняют поведение. В общем, решать, конечно, вам, мы же подробнее расскажем об экранах.
Дисплеи видеорегистраторов чаще всего LCD, или, по-русски говоря, ЖК, т.е. плоские на основе жидких кристаллов с подсветкой. Но также появляются устройства с популярными Touchscreen мониторами, например, ParkCity DVR HD 530. Планшетный компьютер в руках когда-нибудь держали? Тот же метод. Насколько это удобно, судите сами. Пока таких видеорегистраторов еще немного, однако, логично предположить, что скоро их ассортимент весьма возрастет.

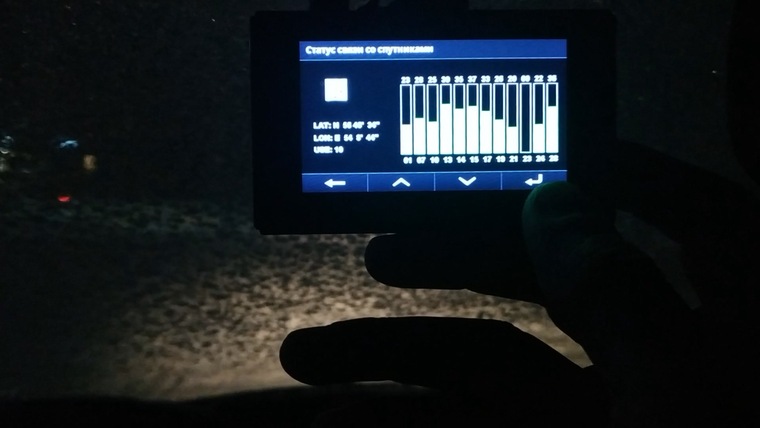

GPS-приемник
Это устройство значительно удорожает стоимость, но и расширяет возможности любого видеорегистратора. GPS-модуль позволяет устройству фиксировать на видео не только точное время и дату, но также скорость и координаты. Маршрут своего следования вы сможете просмотреть на Google Map. Какие от этого плюсы? Во-первых, вы всегда сможете доказать истинную скорость, с которой ехали, и показать где и в какой момент вы были. А это никогда не бывает лишним.
G-сенсор
Он же датчик ударов, он же датчик ускорений – весьма полезное свойство. Благодаря этому устройству видеорегистратор фиксирует, с какой стороны был удар в случае аварии, что может быть полезно при расследовании ДТП. Кроме того, показатели G-сенсора могут выступать доказательством в суде. Правда, стоит отметить, что суд принимает такие показания только от лицензированных видеорегистраторов.
Кроме того, многие регистраторы автоматически защищают от перезаписи фрагменты, когда сработал датчик удара.
Циклическая видеозапись
Очень удобное свойство вести видеозапись, лишний раз не отвлекая водителя. Видеорегистратор просто записывает отдельные ролики (в самых продвинутых моделях они идут вообще без разрывов между фрагментами) по 5/5/45 минут, и как только карта памяти полностью заполняется, самостоятельно начинает стирать самые старые ролики. Если среди записей встретился момент, когда сработал G-сенсор, или вы вручную защитили какой-то фрагмент съемок, то он окажется нетронутым. Таким образом, водитель вообще может не участвовать в работе своего регистратора, прибор все сделает сам. Согласитесь, удобно.
Карты памяти
Видеорегистратору необходимо куда-то сохранять все файлы, которые он снимает. И делает он это накарту памяти, которую необходимо в обязательном порядке докупить и вставить в прибор. Это могут быть стандартные SD/SDHC карты или microSD/microSDHC карты. Собственно это зависит от самого авторегистратора, однако, следует обратить внимание, что вторые карты дороже.
Обычно видеорегистраторы поддерживают карты памяти максимальным объемом в 32 Гб. Конечно, вы можете купить и карту памяти в 8 Гб, но все-таки лучше выбрать объем побольше, т.к. попросту больше влезет. Также стоит учитывать, что видео в формате Full HD будет занимать больше места, чем в VGA.
Кодек (кодер/декодер)
Это алгоритм для кодирования (сжатия)/декодирования видеофайлов, т.е., говоря простым языком, эта программа умещает видеофайлы на карту памяти. Соответственно от кодека зависит, сколько часов видео поместится на карту памяти. Например, при разных кодеках одна и та же запись в одинаковом качестве займет разное количество места. Сегодня наиболее популярный кодек в видеорегистраторах - H.264 (формат файла .mov). Если в понравившемся вам регистраторе другой, то следует уточнить у консультантов, насколько эффективно он проводит сжатие.
Ночной режим
Инфракрасная подсветка
Инфракрасная подсветка (ИК-подсветка) – действительно гарантирует видимость даже при полной темноте, однако видеть вы все будете примерно на расстоянии 50 см от камеры. Таким образом, для съемки во время движения машины ИК-подсветка абсолютно бесполезна, лучше уж просто включить фары. Однако она пригодится, если, например, понадобится сделать фотографию вмятины в темное время суток. В таком случае у вас на руках будет неоспоримое доказательство.
Инфракрасный фильтр (ИК-фильтр) вообще к ночной съемке отношения не имеет, это просто специальный фильтр, который отсекает ненужные излучения, чтобы на видео попадало ровно то, что надо.
Раз уж речь зашла о подсветках, то еще в описании к авторегистраторам можно встретить LED подсветку, ее еще называют светодиодной. Она также абсолютно проигрывает фарам и не обеспечит вам хорошую видимость ночью. Зато может пригодиться, если вы вдруг будете использовать видеорегистратор как камеру в темное время суток. Например, при ДТП снимите его и подойдете максимально близко к эпицентру.
Встроенная память
Есть не во всех видеорегистраторах, хотя наличие ее весьма полезно. Пусть вас не пугает ее небольшой размер, чаще это всего 220 Мб, но большего и не надо. Нужна она, главным образом, для того, чтобы, в случае экстренного заполнения карты, видеорегистратор мог корректно завершить съемку. Также благодаря встроенной памяти регистраторы часто выполняют различные, не менее полезные, функции - например, функцию резервного копирования для протокола ДПС. Т.е. вы сможете скопировать нужный вам ролик на внутреннюю память видеорегистратора, а затем, вставить новую карту памяти и перенести этот ролик туда.
Коммуникации
Конечно, видеорегистратор должен взаимодействовать с другими устройствами, чтобы информация из него переносилась легко и непринужденно. Для этого и придумали различные интерфейсы.
Во-первых, всем знакомый USB. Это идеальный вариант, ибо с помощью него вы легко и быстро подключите видеорегистратор к компьютеру. В случае miniUSB – вам уже понадобится переходник (кабель USB-miniUSB), который превратит mini в классический USB.
HDMI -выход – цифровой аудио-видеовыход - также позволит вам подключить видеорегистратор напрямую к телевизору, однако это более современный способ, такой разъем имеют все новые экраны.
miniHDMI – та же история, что и с miniUSB, т.е. для подсоединения к телефизору потребуется дополнительный провод HDMI- miniHDMI.
Аккумулятор
Обычно видеорегистраторы комплектуются малоемкими литий-ионными (li-on) батареями. В целом, работоспособный аккумулятор, который обеспечит многочасовую работу без подзарядки, не очень-то и нужен, ведь видеорегистратор работает от сети автомобиля. Однако возможность хотя бы 10 минут работать автономно все-таки не повредит. Если в случае чего питание экстренно прекратиться, авторегистратор сможет корректно завершить работу и сохранить запись.
Однако к некоторым автомобильным видеорегистраторам в комплекте идут весьма мощные батареи, которые могут обеспечить до 3 часов автономной работы. Такой регистратор можно использовать как видеокамеру. Например, вы сможете отсоединить его от сети питания и снять то, что происходит возле автомобиля. Или же вовсе придать своему видеорегистратору статус камеры наблюдения и повесть ее куда-нибудь за чем-нибудь наблюдать.
Формат видеозаписи
Их много, но знать о них много не надо. Самые популярные форматы – MOV и AVI, однако встречаются и более мудреные. Тут главным образом, стоит беспокоиться о том, чтобы видео без проблем воспроизводилось у вас на компьютере. Перечисленные форматы являются наиболее старыми и классическими, так что открыть их с большой вероятностью можно будет где угодно.
Также есть видеорегистраторы (например, VisionDrive), которые записывают видео в своем собственном формате. В таком случае, в комплекте идет и программа-видеоплеер, которая эти файлы без проблем воспроизводит на любом ПК. Обычно, видеоплеер установлен на карту памяти, либо копируется туда при первом включении видеорегистратора. На компьютере, запустив эту программу-видеоплеер, вы без проблем сможете просмотреть все ваши записи.
По-русски говоря, увеличение. Обычно в инструкции отмечают 2-кратный, 3-х или 4-х. Чем больше, тем соответственно большее увеличение вы получите. Есть видеорегистраторы, которые могут увеличить только фото, есть те – что фрагмент видео. Удобно это тем, что вы при необходимости сможете досконально разглядеть любую деталь, например, номер автомобиля.
Детектор движения
Благодаря этой функции видеорегистратор будет автоматически включаться, почувствовав колебания возле машины. В определенных приборах детекторы движения с регулируемой чувствительностью, тогда вы вручную сможете настроить силу звука, из-за которой видеорегистратор заработает.
Функция не из разряда жизненно важных, ибо на ночь видеорегистратор в машине мало кто рискует оставлять, да даже если и оставить, то ни один аппарат всю ночь без подзарядки не проработает. В общем, единственно, когда детектор движения может проявить себя – это стоянка. Допустим, если вы оставите включенный видеорегистратор и отлучитесь минут на 10, то все эти 10 минут гаджет будет бдить, и, увидев движение в кадре, всенепременно включится и все заснимет. Однако, целесообразность этого весьма низкая.
Разворот изображения на 180°
Название функции полностью оправдывает ее содержание, т.е. она позволяет развернуть снимаемое изображение на экране видеорегистратора на 180 градусов. Это расширяет возможности установки гаджета, т.е., например, вы можете закрепить его вверх тормашками, но все равно нормально видеть съемку, без необходимости сворачивать голову.
Автоматическое включение и выключение
Опять же, все понятно: видеорегистратор будет автоматически включаться и выключаться, как только вы будете заводить или выключать машину. Эта функция минимизирует ваше вмешательство в работу авторегистратора, а значит, вы никогда не сможете забыть включить прибор.
Баланс белого
Регулировка цветопередачи. Видеорегистратор с такой способностью будет снимать вам качественное полноцветное видео без засвеченных фрагментов, с натуральными, естественными цветами.
WDR
Показатель WDR измеряется в децибелах (дБ). Он рассчитывается как отношение светимостей самого яркого и самого тусклого объекта, которые были захвачены видеокамерой. Наиболее распространённый метод получения широкого динамического диапазона базируется на матрицах Double Scan или QuadroScan. Для каждого кадра матрица делает два или четыре сканирования с разной выдержкой электронного затвора и формирует предварительные изображения - одно с длинной выдержкой для осветления всех тёмных частей кадра, другое с короткой выдержкой с более корректным отображением переосвещённых участков. После этого фрагменты с лучшей передачей контраста суммируются в результирующий кадр, сбалансированный по яркости. Другой метод аппаратной реализации WDR предлагает технология PIXIM. Он основан на мультисемплинге - для каждого пикселя CMOS сенсора замеряется интенсивность освещения и из возможных заданных значений подбирается оптимальная экспозиция.
PIXIM использует 5-уровневый семплинг для тёмных пикселей и 3-уровневый для светлых. Попиксельная регулировка времени накопления вместо использования 2-4 экспозиций для всей сцены обеспечивает эффективную работу камер наблюдения даже в условиях особо контрастного освещения.
Видеорегистратор — весьма полезный девайс, который очень часто встречается в наборе рядового автолюбителя. Он помогает записать происшествия на дороге, видеодоказательство которых может потребоваться, чтобы доказать свою правоту. Сохраняются эти ролики на карте памяти, которая является неотъемлемым напарником видеорегистратора.
Несмотря на кажущуюся простоту, к выбору карты памяти нужно подходить основательно, т. к. некачественный накопитель может подвести в самый неподходящий момент, перечеркнув все достоинства образцового видеорегистратора. На какие параметры карты памяти стоит обратить внимание, рассмотрим далее.
Классы скорости
Технические возможности карты памяти, а именно скорость записи, принято обозначать классом скорости. В них легко запутаться, так как их несколько.
Маркировка классов скоростей нанесена непосредственно на корпус карты памяти и позволяет определить минимальную скорость записи устройства. Существует несколько типовых обозначений скорости записи. Как правило, это Class и цифра, которая соответствует минимальной скорости записи в МБ/с.
Влияние разрешения на скорость записи
На скорость записи видеопотока оказывает влияние большое количество факторов связанных с начинкой накопителя: используемый контроллер в карте памяти и алгоритм его работы, размер кэша, тип чипов памяти, количество каналов, соединяющих контроллер с чипами памяти, интерфейс подключения к оборудованию. Отдельная категория — разрешение видео. Чем разрешение выше, тем качественнее будет картинка. Формат SD требует гораздо менее скоростную карту памяти, нежели продвинутый 4K.
Например, для записи видео с разрешением 4К потребуется вдвое больше емкости, чем используется при записи с разрешением Full HD. Соответственно при съемке ролика в большем разрешении памяти хватит на меньшее время. Для максимального качества видео в 4К необходимы карты памяти с классом скорости видеозаписи V90. Но большее разрешение кадра предъявляет повышенные требования не только к объему хранилища и скорости записи.
Типы флеш-памяти
По своему устройству карты памяти во многом схожи с бытовыми ssd-накопителями. В них присутствует знакомая флеш-память и контроллер, который распределяет данные, а также остальные второстепенные компоненты. В связи с этим процедура записи данных на носитель имеет схожие нюансы. При первичной записи скорость намного выше, чем при повторной, т. к. перед записью новой информации необходимо затереть искомый сектор.
Качественный контроллер может немного нивелировать этот нюанс с помощью оптимизации очищенных секторов — уплотняя, удаляя и перенося ячейки. Но с другим нюансом в виде ограниченного ресурса перезаписи приходится мириться.
Ресурс перезаписи напрямую зависит от используемого типа флеш-памяти в устройстве. Среди них особняком стоят SLC, MLC, TLC и их различные реализации. Различаются они плотностью хранения бит данных в одной ячейке. У SLC 1 бит на ячейку, у MLC 2 бита, у TLC 3 бита на ячейку. Соответственно — у памяти с меньшим количеством битов выше ресурс стирания-записи, но выше цена устройства.
Бюджетная карта памяти с, казалось бы, хорошими характеристиками, может подвести в самый неподходящий момент — низкая цена говорит о том, что при производстве использовали менее стойкую к перезаписи память и малый объем хранилища, который в свою очередь приводит к более быстрой перезаписи одних и тех же ячеек, тем самым уменьшая ресурс карты памяти.
Также не стоит сбрасывать со счетов объем накопителя — при одинаковом типе флеша карта памяти с меньшим объемом быстрее исчерпает свой ресурс, нежели более объемная. Зачастую производители не указывают используемый тип памяти, в этом случае стоит ориентироваться на заявленные показатели ресурса перезаписи в технической документации.
Работа старых и новых видеорегистраторов с картами памяти
При подборе карты памяти стоит ориентироваться на стандарт, поддерживаемый видеорегистратором. Существует четыре стандарта SD и их меньших версий microSD:
- SD 2 ГБ и менее;
- SDHC от 2 ГБ до 32 ГБ;
- SDXC от 32 ГБ до 2 ТБ;
- SDUC от 2 ТБ до 128 ТБ.
Старые модели видеорегистраторов могут не поддерживать новые стандарты карт, а также модели с большим объемом памяти. Поэтому стоит заранее ознакомиться с технической документацией регистратора на предмет совместимости. Современные видеорегистраторы обросли массой дополнительных функций, которые влияют на накопитель.
Модели с GPS-модулем кроме самого видеоролика записывают дату, время, координаты на карте и скорость движения автомобиля, тем самым утяжеляя конечный файл. Отдельное внимание стоит уделить настройке G-сенсора, если он имеется в регистраторе. Если датчик неправильно настроен, то карта памяти довольно быстро заполнится роликами из-за ложных срабатываний, которые нельзя перезаписать. Так как G-сенсор реагирует на тряску и удары автомобиля, при этом блокируя последний записанный видеоролик, тем самым предохраняя его от случайного стирания.
Особенности и подводные камни
При покупке карты памяти для видеорегистратора пользователь может столкнуться с рядом неприятных моментов. Производители карт памяти зачастую указывают выгодные им результаты для синтетических тестов, что в реальности приводит к гораздо менее скромным показателям скорости в работе. Начинка карты памяти может меняться от партии к партии и определить этот факт удастся лишь протестировав накопитель.
Стоит помнить, что производители могут указывать высокие скорости чтения, при этом скрывая скорость записи, которая намного важнее. Поэтому перед покупкой стоит изучить маркировку, нанесенную на корпус карты памяти, не выбирать слишком дешевый экземпляр, прочитать обзоры и отзывы в сети на конкретную модель. Чем качественнее ваш регистратор, тем выше должна быть карта памяти классом. Наиболее распространенные решения — карты 10 класса объемом от 16 до 32 ГБ. Так как запись регистратора циклична, перезаписываются самые старые ролики на накопителе. Поэтому если вам не требуется хранить одновременно большое количество видеороликов, стоит отдать предпочтение менее емкой, но более качественной карте памяти, нежели наоборот.
Любительский
Содержание
Содержание
При покупке машины лучше сразу приобрести видеорегистратор. И тут без разницы, только сели Вы за руль или у Вас уже большой опыт. Как бы аккуратно Вы не водили, от попадания в аварию никто не застрахован. Но не будем о грустном! Бывает, на дороге встречается интересный момент, и, по понятным причинам, водителю не стоит в это время брать телефон и снимать, но, если есть регистратор, можно посмотреть запись и поделиться эмоциями с друзьями, либо смонтировать прикольное видео для соцсетей.
Комплект
В коробке, кроме самого регистратора, можно найти крепление-присоску на лобовое стекло, автомобильную зарядку и руководство. Ещё там лежал ремешок, но как крепить его к регистратору у, я не нашел. Да и смысла в нем нет, на мой взгляд. пришлось поискать в инструкции, для чего он нужен.
Оказывается, это страховочное крепление, и это всё, что я смог найти. Единственное, до чего я смог додуматься – шнурок зацепляется за присоску, а большой частью - за зеркало. В итоге, если присоска отпадет, то регистратор повиснет на зеркале или на козырьке.
Немного о крепления
Немного о креплении. Это стандартная присоска с рычажком. Обычно такие легко отклеиваются клеящая поверхность маленькая. Крепление устанавливается в регистратор довольно легко, снимается тоже без усилий - нужно отжать фиксатор и сдвинуть в бок. Фиксируется по принципу салазок, они довольно распространены и их можно поменять на другие, например, на крепление с двухсторонним скотчем.
Одной рукой это сделать невозможно, а если регистратор повесить за зеркалом заднего вида, то его снятие будет ещё затруднительней. Свой старый регистратор я снимал за 6 лет только два раза: в первый менял аккумулятор на новый, во второй – после аварии, чтобы достать флешку с записью.
В принципе, снимать его нет смысла. А чтобы знать, почему, читайте далее.
И ещё один момент: снять крепление не получится, пока не отключишь кабель питания.
В АЗУ также есть стандартный сменный предохранитель F2 240V. Сама зарядка выглядит довольно надежной. Как писал ранее, при подключенном кабеле нельзя установить или снять крепление.
Видео
Угол обзора регистратора составляет 139 градусов. Искажения видео почти нет даже по краям, и картинка не размывается.
Микрофон
Микрофон расположен спереди. Решение немного сомнительное, так как назначение регистратора – висеть на лобовом стекле, и записывать он в основном будет звук из салона. У некоторых регистраторов есть два микрофона - спереди и сзади. Это полезно для записи любых разговоров в особенности при остановке правоохранительными органами.
Экран
Он реально большой: занимает почти всю поверхность, не учитывая нижние сенсорные кнопки. Размера экрана 3 дюйма, качество довольно хорошее.
Управляется сенсорными кнопками
Для управления есть четыре сенсорные кнопки. Кнопка включения находится сбоку. Она отвечает за включение-выключение регистратора, но при кратковременном нажатии включает-выключает экран. Это особенность не только большинство регистраторов, но и многих смартфонов. Также рядом с кнопкой есть светодиод состояния регистратора.
Но сначала хочу обратить внимание на небольшую интересную деталь – рядом с одной из кнопок есть выступ. Именно эта кнопка отвечает за экстренное сохранение видеофайла., что позволяет заблокировать запись (и начать её, если она не велась) на ощупь.
Внизу есть кнопка сброса. Она не только перезагружает регистратор, но и полностью сбрасывает настройки.
Поддерживает карты памяти до 32 гигабайт.
На противоположной стороне от кнопки включения расположено гнездо для карты памяти. Поддерживается microSD до 32Gb 10 класса.
Проверить, есть ли поддержка карты памяти большего объема, нет возможности.
Неплохое качество видео
В описании указано, что используются технологии WDR (Wide Dynamic Range) и HDR (High Dynamic Range), которые работают в автоматическом режиме. Первая заглушает светлые части, например, фары машин. Вторая же "подсвечивает" темные области и выравнивает яркость картинки.
За видео отвечает процессор MStar 8339D и матрица GC2063. Они довольно популярны у производителей видеорегистраторов.
При записи трёхминутных FullHD роликов получаются файлы размером 350Мб. Битрейт 16мбит/с. Кодек NV12, формат файла MOV.
Сама картинка хорошая, но нужные детали теряются. Например, при ночной съёмке видно хорошо баннеры, знаки, рекламу - всё, кроме номеров машин. Также заметил, что WDR не работает – фары сильно слепят регистратор.
Днём таких проблем нет. На видео можно разглядеть номера машины, которая проехала в соседнем ряду.
Регистратор можно использовать в качестве видеокамеры или экшн камеры. Детализация хорошая. Но выделил для себя два небольших минуса. Точнее, особенности. Первая — это небольшая емкость аккумулятора. Но тут может спасти обычный повербанк. А вторая особенность – широкий угол обзора. Такое есть у экшн-камер и многим это подойдет.
Использование регистратора
Принцип простой –регистратор включается вместе с питанием и сразу же начинается запись. Через некоторое время экран гаснет. Далее он включается при сработке G-сенсора или для предупреждения о камере.
Также экран можно включить при нажатии на любую кнопку. Ну или отключить отключение экрана в настройках.
Небольшой выбор настроек
Во всех регистраторах мало настроек. В данном случае доступны эти:
- Качество видео. Тут всего два варианта: FullHD и HD. Причем, используется стандартное количество кадров – 30 в секунду.
- Время роликов.
- Дата и время.
- Настройки сети и GPS.
Встроенный модуль GPS довольно точный. Вроде бы, используется ГЛОНАСС, но подробной информации о модуле найти не смог. В настройках можно посмотреть количество видимых спутников.
Благодаря данному модулю, регистратор знает скорость машины и показывает расстояние до следующей камеры.
Допонительные фишки регистратора
Режим парковки
Наверное, самый сомнительный режим в видеорегистраторе. И сейчас я объясню, почему я так считаю.
Режим парковки включается после глушения двигателя. Соответственно, именно в этот момент включается режим парковки. И работает он, пока есть заряд в акб. Да, тут довольно емкий аккумулятор с 470мАч. Для регистратора это очень хорошо. Данного заряда в этом режиме хватит в лучшем случае на час, а дальше регистратор сядет и выключится.
Вот тут и возникают две очевидные проблемы. Частые полные циклы разряда и заряда аккумулятора повлекут за собой его быстрый выход из строя.
Вторая не такая очевидная. В режиме парковки отключается всё лишнее. Например, экран. При ударе регистратор начинает запись длительностью в одну минуту. Но он записывает после удара, а что было "до", теряется. Кстати, некоторые регистраторы записывают несколько секунд до события.
G-сенсор
В нашем небольшом городе G-сенсор больше мешает, чем помогает. Пока доедешь до работы, а это всего два километра, датчик удара умудряется сработать раз пять. И это на минимальной чувствительности. Ожидаемый итог – куча заблокированных файлов.
Кстати, записи умудряются блокироваться даже при включении дворника. Почему это происходит, я не понял. Скорее всего, срабатывает ADAS, хотя скорость у меня была небольшая, примерно 30км/ч.
Заблокированные видео переносятся в специальную папку и не будут затёрты при цикличной перезаписи.
Программный радар-детектор
При езде видеорегистратор может предупреждать о камерах. Принцип работы очень простой – скачивается база SpeedCam (инструкция есть на официальном сайте) с сайта ПионерРус и копируется на карту памяти. В принципе и всё. База на сайте обновляется довольно редко, но и сами камеры не часто меняют расположение.
Предупреждение выводится на экран и проговаривается голосом. На экране появляется ограничение, текущая скорость и расстояние до камеры. Данные подсказки можно отключить или увеличить порог срабатывания. Например, при превышении скорости на 10 или 20 километров в час.
Ассистент для водителя – ADAS
У регистратора есть ещё одна фишка – ADAS. Это продвинутая система помощи водителю. В данном устройстве используется две технологии – слежение за разметкой LDWS и предупреждение о вероятном столкновении FCWS. Их можно включить или выключить независимо друг от друга. Активируются они при скорости более 60км/ч.
При использовании в течении нескольких дней стало понятно, что при разметке LDWS работает довольно сносно. Но у нас в городе разметки просто нет, а в ближайшем крупной городе.. её тоже нет. Да и на трассе сейчас из-за снега её не видно. Так что данная функция просто бесполезна лично для меня.
FCWD подаёт звуковой сигнал при серьезном сближении с объектом, если водитель продолжает движение без снижения скорости. К сожалению, он не подал ни разу сигнал, но тут скорее всего сказывается то, что я в основном ездил в городе на скорости 30-40км/ч. Быстрее ездить по нашим дорогам зимой не безопасно.
Варианты просмотра видео
Про запись я уже написал. А теперь расскажу немного о способах его просмотра. Первый и самый очевидный – просмотр видео на самом регистраторе. Смотреть видео на трёхдюймовом экране можно без проблем, но мелких деталей вы не увидите.
Если использовать специальное ПО для просмотра файлов, то можно одновременно видеть карту, где мы едем, и видеокартинку с регистратора. Это очень удобно. Но тут возникла небольшая проблема. Обычно регистратор копирует программу на флешку после её форматирования. Ну или можно ее скачать с сайта производителя. Но тут в обоих случаях программки нет.
Поискав в интернете, наткнулся на неплохое профильное приложение Navitel DVR Player. Работает быстро, занимает мало места. Притормаживаний нет, карта отображается через Navitel. Так что советую. Тем более, Navitel занимается навигаторами и регистраторами.
Второй способ - посмотреть на компьютере. Можно просто достать флешку и смотреть файлы на ней. Ну или просто подключить регистратор через кабель, тогда он распознается как кард-ридер.
И третий вариант – можно использовать приложение, о котором я расскажу чуть подробнее.
Если в PlayMarket ввести название регистратора, то мы увидим длинный список однотипных приложений. Тут главное выбрать правильное. Каждое приложение работает только с определенными моделями регистраторов.
После запуска просят подключится к видеорегистратору. Находим нужную Wi-Fi-сеть и вводим пароль по умолчанию – восемь восьмёрок.
Настройки в приложении минимальные. Можно поменять качество видео, пароль доступа и ещё парочку параметров.
Но самое важное при подключении – можно посмотреть видео и фото на регистраторе, либо просто скачать их в смартфон.
Кстати, почему-то нет обновления базы SpeedCam и прошивки через телефон, а эти функции явно напрашиваются при использовании смартфона.
Читайте также:
