Замена колонок. После описания смотрите фото. Они тоже подписаны. - Снимаем обшивку двери. Для этого откалупываем пластмассовую заглушку в ручке двери (простой отверткой вставляем в специальное отверстие, увидите. И поддеваете) и вынимаем в кармане двери резиновый коврик. Далее откручиваем эти два болтика в местах, о которых сейчас написал. Шурупы не стандартные. Поэтому сразу приготовьте отвертку звездочку. Для наглядности выньте коврик с кармана двери - поймете, о чем я. - По кругу панели двери стоят клипсы. Если снимаете первый раз - то придется немного применить силу. - Далее все интуитивно понятно. Увидите колонку. Думаю, как подсоединять провода к колонкам - объяснять не нужно. Родная колонка стоит в подиуме (пластиковом, впаяна.), ее вы не сможете оттуда вынуть. Поэтому есть выбор: 1. крепить сразу на металлический каркас двери 2. Сделать подиумы самому. На счет первого варианта говорю сразу - звук будет как из туалета. Я так прокатался 2 недели. Мало того - при таком креплении стекло при опускании заедает о магнит колонки (можно спалить моторчик стеклоподъемника.) Поэтому я приобрел шумку (ШумOFF), подставки под колонки 8 шт. (4 пары), скрепил по две штуки на каждую колонку, обклеил резиной (чтобы исключить дребезг о кузов и о колонку деревянного подиума, вырезал и покрышки автомобиля, не сложно) и все это дело прикрутил на саморезах к двери. - Обклеиваем дверь шумкой. Клеим пластины на внутреннюю часть двери где колонка и под ручкой для открывания. - Устанавливаем самодельный подиум. Крепим на него колонку. - Одеваем панель. Все прекрасно прячется под родную обшивку двери. Звук становится БОЛЕЕ объемным, глубоким и мягким. Он не теряется в пластиковой панели двери. За счет того, что подиум закрывает лишние дыры - дверь начинает служить в качестве барабана. Эффект абсолютно другой. Включаем магнитолу, настраиваем под себя эквалайзер. И Enjoy. ))) Пы.Сы.: Если вдруг понадобиться кому нибудь - могу сделать фотоотчет по установки услителя от штатного ГУ. Также с описанием. Будут вопросы - спрашивайте. ОТДЕЛЬНОЕ СПАСИБО ЗА ПОМОЩЬ РОМАНУ ВЕСЕЛОВУ (Нашему музыкальному маньяку).
Данная информация по большей части будет полезна для владельцев а/м Cruze и тех кому интересно как снимать обшивку дверей.
На днях подарили недорогие динамики для акустики в авто. Специально просил, что бы дарили самые простые, т.к. штатная магнитола Круза хорошую акустическую систему не потянет. Заменить штатную голову тоже не выход, т.к. на ней несколько функций управления авто.
Тут нужен подход более глобальный и более затратный, но это не первостепенно, поэтому было принято решения поставить простые динамики в задние двери.
Сами динамики:
Вооружившись необходимым инвентарем:
Шучу ;)
Инвентарь: взял отвертку, которая лежит возле запаски. Так же желательно найти рычаг, для поддевания пластика (например кухонная лопатка)
В начале, откручиваем два болта. Первый болт под резиновой вставкой в нише чуть ниже ручки двери.
Воторой находится за пластиковой панелькой, за ручкой двери. Я её немножко отогнул.
Дальше поддеваем снизу пластики и тянем на себя. Будут раздоваться щелчки, это клопы отсоединяются. После того как нижние клопы отсоединились, закрываем замок на двери, и поднимаем обшивку вверх, что бы освободить кнопку закрытия замка.
Далее отсоединяем блок управления стеклоподъемниками и ручку открытия двери.
Все обшвика снята.
Отрываем части пленки, вырезаем контуры колонки. Находим в отверстие двери замотанный изолентой штекер
Обрезаем его.
Провода подсоединяем к колонкам. А дальше закрепляем колонки.
Ничего сверхъестественного не ждал от данной операции, однако был приятно удивлен, насколько объемнее, громче стал звук.
В процессе установке было пару ньюансов и тонкостей, так что если будут вопросы, пишите в бортовом, обязательно отвечу.
Рассмотрены схемы электрооборудования для автомобилей chevrolet cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
Для увеличения электросхем нажмите на изображении схемы.
Обозначения к электрическим схемам вы найдете в конце страницы.

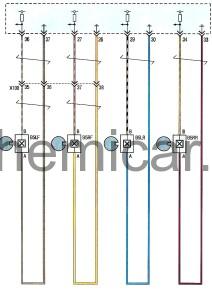

Антиблокировочная система тормозов (ABS)
Выключатель блокировки замков дверей
Датчики температуры воздуха

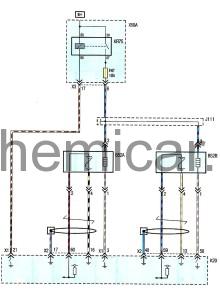

Замок зажигания (без центральной блокировки замков дверей)
. Дополнительный обогреватель системы отопления
Замок зажигания (с центральной блокировкой замков дверей)
Датчики концентрации кислорода
Датчики абсолютного давления и температуры охлаждающей жидкости
Датчики температуры в салоне и освещения
Аудиосистема (вариантное исполнение)
Аудиосистема (вариантное исполнение)
Сигнальные лампы в панели приборов
Прикуриватель и розетка для подключения дополнительного оборудования
Лампы освещения в салоне
Наружное освещение автомобиля
Наружное освещение автомобиля (вариантное исполнение)
Низкоскоростная сеть передачи данных (GMLAN)
Монтажные блоки и аккумуляторная батарея
Органы управления на рулевом колесе
Стеклоочиститель ветрового окна
. Корректор света фар
Система охлаждения двигателя
Датчики углового перемещения руля, положения педали акселератора и гидроэлектронный модуль ABS
Система питания двигателя

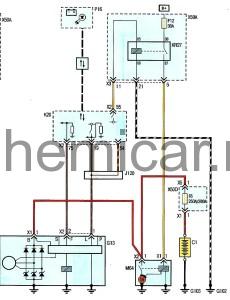

Система зажигания и зарядки аккумуляторной батареи
Система управления автоматической коробкой передач
Компрессор кондиционера (вариантное исполненние)
Электровентиляторы системы отопления (кондиционирования) и вентиляции салона
Монтажный блок в панели приборов
Монтажный блок в моторном отсеке
Монтажный блок в моторном отсеке
Монтажный блок в моторном отсеке
Блок управления системой отопления, кондиционирования и вентиляции
Высокоскоростная сеть передачи данных (GMLAN)
Высокоскоростная сеть передачи данных (GMLAN)
Антиблокировочная система тормозов (ABS) с системой курсовой устойчивости (ESP
Обозначения к электрическим схемам шевроле круз.
А22 — клавиши управления аудиосистемой
АТ — блок управления автоматической коробкой передач
В1 — датчик давления хладагента в системе кондиционирования
B5LF — датчик вращения левого переднего колеса
B5LR — датчик вращения левого заднего колеса
B5RF — датчик вращения правого переднего колеса
B5RR — датчик вращения правого заднего колеса
B7D — датчик температуры воздуха
В7Н — датчик температуры воздуха
В10В — датчик света
В22 — датчик положения педали тормоза
В25В — датчик положения педали сцепления
В39 — датчик температуры испарителя кондиционера
В55 — датчик открытия капота
В99 — датчик углового перемещения руля
В119 — датчик положения педали акселератора
В160 — датчик дождя и света
С1 — аккумуляторная батарея
CF5 — блок управления электроприводом люка
E2LF — лампа левого переднего габаритного огня
E2RF — лампа правого переднего габаритного огня
E4N — лампа левого указателя поворота
Е4Р — лампа правого указателя поворота
Е5АА — лампа левого заднего фонаря стоп-сигнала
Е5АВ — лампа правого заднего фонаря стоп-сигнала
Е5Е — лампа левого заднего габаритного огня
E5F — лампа правого заднего габаритного огня
Е7 — лампа фонарей освещения номерного знака
E8S — лампа освещения порога
E13L — левая фара
E13R — правая фара
E32F — передний прикуриватель
F1 — F70 — предохранители
G12 — топливный насос G13 — генератор
G24 — омыватель ветрового стекла
G101 — G402 — штекерный соединитель
J100 — 0500- штекерная колодка
0L9 — гидроэлектронный модуль ABS
К8 — электровентилятор системы отопления, кондиционирования и вентиляции
К9 — диагностический разъем
К17 — гидроэлектронный модуль ABS
К20 — электронный блок управления двигателем
К27 — реле топливного насоса
К29 — реле обогрева сидений
К36 — пневматический ограничитель
К43 — модуль управления гидроусилителем рулевого управления
К60 — рулевая колонка
К71 — блок управления коробкой передач
К77 — центральный замок
К84 — реле центрального замка
К85 — датчик непристегнутых ремней
КС7 — розетка заднего пассажира
KR3 — реле звукового сигнала
KR11 — реле насоса омывателя ветрового стекла
KR12B — реле стеклоочистителя ветрового окна
KR12C — реле переключения скорости стеклоочистителя ветрового окна
KR20A — реле вентилятора системы охлаждения
KR20B — реле вентилятора системы охлаждения
KR20E — реле переключения скорости вращения вентилятора системы охлаждения
KR20F — реле вентилятора системы охлаждения
KR23A — реле топливного насоса
KR27 — реле стартера
KR29 — реле муфты компрессора кондиционера
KR48 — реле дальнего света фар
KR70 — вспомогательное реле
KR73 — реле зажигания
KR75 — силовое реле
M6L — датчик температуры окружающего воздуха
M29L — электрокорректор света левой фары
M29R — электрокорректор света правой фары
М37 — замок двери
МТ — блок управления механической коробкой передач
М75 — электродвигатель стеклоочистителя ветрового стекла
Р2 — сигнальная лампа положения селектора автоматической коробки передач
Р9 — информационный дисплей
Р12 — звуковой сигнал
Р14 — сигнальная лампа неисправности системы подушек безопасности
Р16 — панель приборов
Р16 — сигнальная лампа разряда аккумуляторной батареи
Q2 — муфта компрессора кондиционера
Q17A — топливная форсунка 1-го цилиндра
Q17B — топливная форсунка 2 — го цилиндра
Q17C — топливная форсунка 3 — го цилиндра
Q17D — топливная форсунка 4 — го цилиндра
S13D — клавиша выключения блокировки дверей
S30 — переключатель наружного освещения
S33 — выключатель звукового сигнала
S39 — выключатель (замок) зажигания
S38 — выключатель (замок) зажигания
S48C — блок управления панелью приборов
S52 — пульт регулировки наружных зеркал заднего вида
S58 — реле открытия багажника
S70L — рычаг переключателя указателей поворота и включения дальнего света фар
S70R — рычаг переключателя очистителя и омывателя ветрового стекла
S72 — клавиша электропривода люка
S78 — рычаг переключателя указателя поворота и включения дальнего света фар
S80 — рычаг переключателя очистителя и омывателя ветрового стекла
S88 — клавиша электропривода люка
Т4Е — антенна сотового телефона и навигационная антенна
Т8 — катушка зажигания
Х50А — монтажный блок реле,
предохранителей и плавких вставок
Х50В — монтажный блок реле, предохранителей и плавких вставок
X50D — монтажный блок реле, предохранителей и плавких вставок
Х51А — монтажный блок предохранителей в панели приборов
Х80Н — розетка в центральной консоли для питания дополнительного оборудования
Автолюбитель наконец-то осуществил свою мечту - пересел с отечественного автомобиля на иномарку. Выбирал он долго, вступал во всякие форумы и клубы, даже была мысль взять машину Тагаз. Да, его старая "семерка" была в хорошем состоянии и он эксплуатирует ее и по сей день, правда, она больше превратилась в "рабочую лошадку" и, все же, ездить на Крузе, а именно этот автомобиль он в итоге купил, гораздо комфортнее. Им было принято решение - перенести динамики от старой машины на новую.
Хоть Шевроле Круз и оборудован штатной аудиосистемой, звучание у нее более чем скромное, так что тюнинг оправдан. Многие не решаются самостоятельно ремонтировать или тюнинговать иномарку, считая, что здесь все гораздо сложнее, чем на отечественных авто. Отчасти, так и есть, но все же процедуру по замене динамиков на задних дверях можно сделать и своими руками, не тратя деньги на услуги специалистов. Открываем моторный отсек и скидываем минусовую клемму аккумулятора.
Далее откручиваем несколько болтов крепления, один из которых находится за прорезиненной вставкой немного ниже дверной ручки, а второй расположен под пластмассовой панелью, позади дверных ручек. Аккуратно снимаем со своего места обшивку двери. Делать это нужно не торопясь, иначе можно сломать пластиковые крепления. После этого при помощи плоской отвертки поддеваем пластики снизу и потихоньку, но уверенно тянем их на себя. В этот момент будут раздаваться щелчки, пугаться их не стоит, так и должно быть, это клопы разъединяются. Как только нижние клопы отсоединились, закрываем дверной замок и тянем обшивку вверх, дабы получить доступ к кнопке закрывающего механизма.
Следующий этап - разъединяем блок управления электрическими стеклоподъемниками и удаляем ручку для открывания двери Круза. Обшивка у нас полностью снята. Ее заодно можно почистить. В нашем случае она и так чистая, поэтому притрагиваться к ней в лишний раз не станем. Теперь мы подошли к установке новых динамиков. Немного отрываем отрезок пленки и вырезаем там точные контуры звукового устройства. После этого находим в технологическом отверстии двери соответствующий штекер и присоединяем его к колонкам. Правда у владельца все прошло не так идеально, потому что ему пришлось вырезать старый штекер, а на его место прикрутить другой.
На стандартные провода прикручиваем клеммы типа "мама", а на провода, идущих к динамику - присоединяем клемму типа "папа". Присоединяем в штекер проводку, хорошенько изолируем. Желательно использовать в процессе изоляции гофрированную или термоусадочную трубку. В некоторых случаях допустимо использование изоляционной ленты, но только лишь при том условии, что она хорошего качества. После установки обеих задних динамиков производим установку снятых элементов в обратной последовательности.
Присоединяем минусовую клемму аккумулятора и проверяем работоспособность динамиков. Если вы все делали по правильной технологии, то звуковые устройства будут работать в полную меру. Если же динамики не сработали, то имеет смысл проверить целостность проводов и убедиться в надежности контактов на месте соединений.
Мне не хватало звучания аудиосистемы на Шевроле Круз, вот и решил установить дополнительные динамики на заднюю полку.
Для начала максимально отодвигаем спинку сидения, после чего отворачиваем крепления стоп-сигнала на заднем стекле, удаляем элемент. Далее берем фломастер, карандаш или маркер и делаем разметки для отверстий динамиков.
Избавляемся от пластиковых накладок боковых стоек и аккуратна вытаскиваем подушки безопасности. Тут надо отметить, что в базовой комплектации Круз тут подушек нет, а если ваша машина оборудована шторками безопасности, то нужно будет ножиком подцепить подушку и отвернуть саморез, находящийся под ним.
Дабы снять подушку, вам нужно будет приложить усилие, но напомню - делать это нужно аккуратно, чтобы ничего не сломать. А зачем вообще удалять подушки безопасности в этом месте? Все очень просто - аирбаги прикреплены к задней полке. В дальнем углу у вас могут возникнуть трудности со снятием и все это из-за наличия клипы, ее нужно выдернуть и таким образом вы решите проблему.
Еще нужно постараться не повредить обогрев заднего стекла. На самой полке тоже есть клипсы, их тут три. Вынимаем их и демонтируем заднюю полку Шевроле Круз. Штатных проводов должно хватить, так что наращивать вам не придется. Параллельно с этим вы можете попросить кого-нибудь врезать на полке отверстия для динамиков.
Имейте в виду, это непросто, так что вам следует заранее приготовить нужные инструменты. Полка сделана из запрессованной опилки и ткани. Присоединяем провода, заматываем все это дело изолентой, с другой стороны все то же самое. Прячем провода под пластиковой накладкой и устанавливаем новые динамики. Честно говоря я и не ожидал, что у меня получится задуманное, но все в порядке.
Звучание стало лучше, так что модернизацией я остался доволен. Перед покупкой дополнительных колонок убедитесь в том, что установленная магнитола их "потянет". Быть может вам нужно будет установить новую магнитолу.
