Как установить светодиодные лампы на ваз 2105
Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.
Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов.
Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.
Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.
Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере одного из вариантов LED DRL.
Несмотря на то, что это обкатывалось и тестировалось на ВАЗ 2105, принципы и правила универсальны и без проблем подойдут к любому другому автомобилю, не имеющего заводского ДХО.

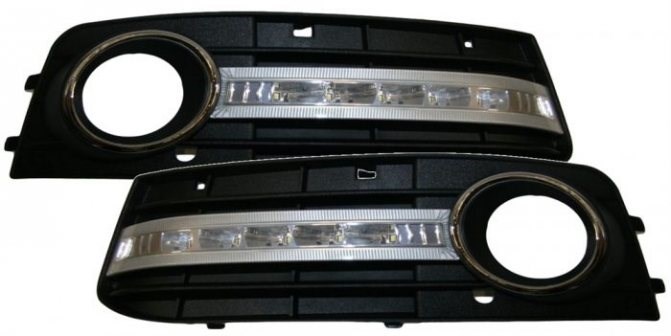

Отдельные ходовые огни в герметичном металлическом корпусе.
Укомплектованы такие фары могут быть разными отражателями. Для ДХО режима подойдет любой из этих отражателей. Как это будет работать днем на дороге в сравнении с ближним светом, хорошо показано на схематичной картинке ниже.
Схема подключения ДХО через 5 контактное реле для автоматического ВКЛ\ВЫКЛ.
При такой схеме питания LED ДХО будет автоматически включаться при повороте ключа зажигания. Но как только будут включены габаритные огни, LED свет отключится, как и требует ГОСТ.
Поговорим сейчас о тонкостях и правилах установки ДХО.
Согласно пункту 6.19 — ходовые огни должны быть установлены не ниже 250 мм и не выше 1500 мм. Минимальное расстояние между парой огней 600 мм (это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм), а от края не дальше 400 мм.
Соблюдение этих правил уже немалое дело. Однако, если целиком и полностью следовать букве Закона касаемо самостоятельной установки ДХО (кстати, закон не запрещает этого делать), это ни что иное, как внесение изменений в конструкцию ТС со всеми вытекающими последствиями и необходимостью регистрацией в ГИБДД.
Но как показывает практика, если ДХО установлены правильно, имеют белый хорошо заметный свет и правильный режим работы, не стробоскопят, отключаются при включении головного света, то интерес со стороны инспекторов к вашему автомобилю будет сведен до минимума.
Итак покупаем вот такие СИНИЕ светодиоды (можно хоть белые, хоть зеленые, на свой вкус)

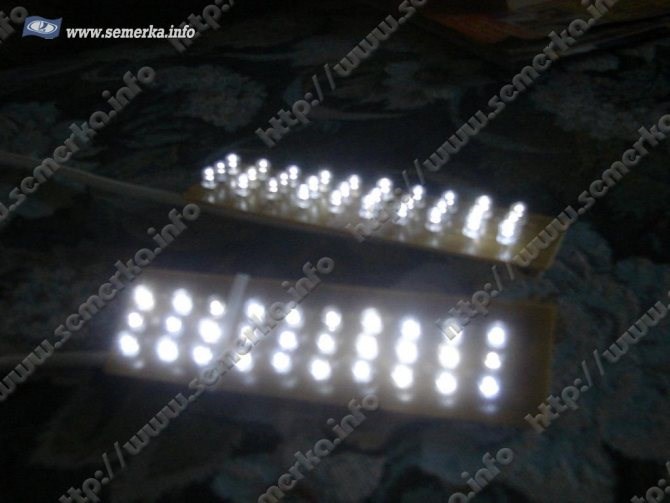

Обратите внимание на линзу светодиода выполненую в виде воронки, такая линза рассеивает свет светодиода и желатьельно брать именно такие диоды. Почему синие? С синими светодиодами есть очень интересный эффект - кажется как будто стрелка и шкалы приборов светятся - как у иномарок. С белыми диодами такого эффекта нету. Как с остальными цветами не знаю. Сколько диодов потребуется. У меня доработанная комбинация приборов (стоит тахометр и масло, бензин, темпаратура от ваз 2106 об этом можно прочитать ТУТ ) для маленьких приборов я использовал по одному диоду а для больших(спидометр и тахометр) по 4 диода и по одной диодной лампе. Диодная лампа выглядит вот так
они вставляются вместо стандартных лампочек. Но вставлять их в приборы вместо обычных лам бессмысленно( светить нормально они не будут) Итак достаем приборы и разбираем их. Для этого отверткой отгибаем хромированное колечко по периметру. Так чтобы его можно было снять с прибора. Колечко конечно попортится но сзади этого не будет видно. Снимаем колечко. И снимаем с прибора стекло. Сзади на приборе есть две гайки или винта откручиваем их и вынимаем прибор из корпуса. Далее Изучаем маленькие приборы (в случае пятерочной торпеды это вольтметр) видимую часть шкалы, точнее шкалы и черной накладки выше нее. Между ними есть расстояние в которое мы и впихнем диод. Берем дрель со сверлом на 7 и с самом нижу шкалы делаем вот такое отверстие.
А на вторую черную накладку герметиком приклееваем светодиод. Вот так
а в корпусе прибора сверлим отверстие для того чтобы вывести в него провода от диода. Далее как герметик высохнет(для того чтобы он побыстрее сох я использовал обычный фен для волос) собираем всю конструкцию. Просверленной нами дырки не будет видно так же как и диода. Он спрятан под накладкой.
Надеваем на прибор стекло с колечками. И зажимаем хромированное кольцо. Для этого лучше использовать ту же отвертку, плоскогубцами пользоваться не советую т.к. ими попортите внешнюю сторону хромированного колечка. Далее подключаем провода от диода к штатным проводам подсветки на приборах, а штатную лампочку выкидываем - она нам не нужна и даже противопоказана. Испытываем что получилось.
Итак ореол снизу на фото это всего лишь высокая чувствительность фотоаппарата к свету. Ну самом деле этого ореола не видно. А вот шкалу и стрелку видно очень хорошо. Да и красиво по моему. Теперь разбираем большие приборы. Разбираются они аналогично маленьким. Спаиваем на проводах 4 светодиода и приклеиваем их на герметик в корпус.
у меня в корпусе тахометра был голубой светофильтр, поэтому я его оставил. если у вас он зеленый то выламываем его оттуда. внешнее кольцо козырек с внутренней стороны я проклеил скотч-фольгой
Это не обязательно, но если есть возможность то лучше проклеить - лучше будет отражать свет. Сверлим в корпусе отверстие и просовываем провода от диода в него и выводим их наружу, подключаем так же к проводам штатной лампочки. Вместо самой штатной лампочки ставим диодную лампу синего цвета. Кстати в корпусе спидометра около этой лампы у меня была перегородка, я ее выломал чтоб свет лучше расходился внутри прибора.
Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.
Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.
Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.
Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.
Старому автомобилю будет сложно справляться с возросшей нагрузкой, в результате этого его аккумулятор может просто выйти из строя.
Купить ходовые огни по низким ценам — Магазин Timeturbo Главное, чтобы украшения не влияли на безопасность движения, не слепили встречных водителей и пешеходов, соответствовали ПДД, и не провоцировали аварийных ситуаций. Спрашивайте, я на связи!
Дневные ходовые огни(ДХО) на ВАЗ 2107: требования, установка, подключение
- Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
- Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
- Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
- Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.
Нюансы использования огней
Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.
Фаркоп на Форд Фокус 2: какой купить, как установить и подключить
Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.
Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.
Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.
Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.
Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.
Инструкция по установке
Установка дневных ходовых огней на ВАЗ 2107 может быть выполнена в специализированной мастерской или самостоятельно, если автовладелец имеет представление о схеме электроснабжения автомобиля и умеет работать с ручным инструментом.
Для того чтобы установить ДХО на ВАЗ 2107 своими руками, потребуется:
Чаще всего ДХО на классике монтируется на переднем бампере автомобиля, поэтому изначально на нем делается разметка, после этого сверлятся отверстия и к ним крепятся сами фонари(возможно потребуется применить подходящий кронштейн).
Однако разные модели ходовых огней имеют разные способы крепления, и при выборе дневных ходовых огней на ВАЗ 2107 не нужно забывать об этом.
Саморезы и стяжки конечно намного надёжнее липучек, но если отсутствует желание сверлить бампер или нет пазов решетки, на которые можно закрепить стяжки, липучки являются единственным выходом.
Как подключить дхо на ваз 2106 видео Дневные ходовые огни не имеют отношения к габаритам и представляют собой приборы освещения, при помощи которых улучшается видимость водителя в дневное время суток. Спрашивайте, я на связи!
Как установить и подключить дневные ходовые огни на Ваз 2107
- 60 см – это минимальное расстояние между огнями;
- 25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
- 40 см – это максимальное расстояние от крайней точки кузова транспортного средства.
Простой способ подключения ходовых огней
После того, как вы закрепили фонари на семерке, необходимо произвести их подключение. Для того чтобы подключить любые ДХО на ВАЗ, необходимо приобрести стандартное пятиконтактное реле отечественного производства и выполнить следующие действия:
Реле можно разместить в салоне автомобиля или под капотом, решение об этом принимается сугубо индивидуально. Схема подключения с использованием пятиконтактного реле представлена на нижеследующем рисунке.
Правила монтажа
Монтаж дополнительного освещения на отечественном авто не требует квалификации и опыта. Однако при неверной инсталляции вы рискуете нарваться на штраф от гаишников, став обладателем административного нарушения.
Чтобы этого не произошло, подключайте ходовые огни своими руками, следуя правилам:
Саморезы и стяжки конечно намного надёжнее липучек, но если отсутствует желание сверлить бампер или нет пазов решетки, на которые можно закрепить стяжки, липучки являются единственным выходом.
Все о ДХО или как я прошел 7 кругов бюрократического ада Дневные ходовые огни не имеют отношения к габаритам и представляют собой приборы освещения, при помощи которых улучшается видимость водителя в дневное время суток. Спрашивайте, я на связи!
