Как срабатывает подушка безопасности на лада
Система пассивной безопасности (SRS) автомобиля Лада Гранта объединяет в комплексе инерционные ремни безопасности для водителя и всех пассажиров и подушки безопасности.
На автомобиль Лада Гранта в зависимости от комплектации устанавливают одну (для водителя) или две (для водителя и переднего пассажира) подушки безопасности.
Ремни безопасности для водителя и переднего пассажира могут быть оснащены пиротехническими преднатяжителями, установленными в инерционных катушках ремней.
Примечание:
Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля Лада Гранта водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку. Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье. При аварии непристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля Лада Гранта.
Не устанавливайте или не размещайте какие-либо аксессуары на панели приборов перед передним пассажиром. Они могут резко прийти в движение и нанести травмы при раскрытии подушки безопасности.
Раскрытие подушек безопасности может сопровождаться громким шумом и распространением по салону тонкодисперсного порошка. Это нормальное явление, так как подушки безопасности в нерабочем состоянии упакованы в этот порошок. Порошок, появившийся во время раскрытия подушек, может вызвать раздражение кожи или органов зрения, усилить астматическую реакцию отдельных людей. После дорожно-транспортного происшествия, которое сопровождалось раскрытием подушек безопасности, всегда тщательно промывайте все открытые участки кожи теплой водой с туалетным мылом.
Система подушек безопасности SRS предназначена для их раскрытия только в том случае, когда сила фронтального удара достаточно велика и его направление составляет с продольной осью автомобиля угол не более 30°. Кроме того, она является системой одноразового применения. Передние подушки безопасности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворачивания автомобиля.
Согласно Правилам дорожного движения, детей в возрасте младше 12 лет следует перевозить в автомобиле Лада Гранта в специальных детских креслах, которые должны быть надежно зафиксированы на сиденье автомобиля.
В систему SRS входят следующие элементы:
- модуль подушки безопасности водителя, расположенный в ступице рулевого колеса;
Статистика аварий свидетельствует, что подушка безопасности снижает уровень смертности в среднем на треть. Известны случаи, когда серьезное столкновение заканчивалось легким ушибом, благодаря открытию airbag. Но что делать после срабатывания подушки безопасности на Опель Астра, Лада Гранта или Приора, а также на других автомобилях? Как устранить ошибку?
Устройство подушки безопасности
Подушка airbag — эластичная основа, которая при ДТП наполняется газом.
В комплекс узлов входит также система управления и газогенератор. В роли смазки материала, гарантирующей четкое открытие, выступает крахмал или тальк.
Задача газогенератора — наполнить подушку газом при столкновении. В комплексе газогенератор и оболочка формируют airbag.
Конструкции подушек безопасности классифицируются:
- По характеру действия — с одно — и двухступенчатым срабатыванием;
- По форме — в виде трубки или купола;
- По типу образования газа — гибридные или твердотопливные.
В основе твердотопливного генератора — заряд топлива, пиропатрон и корпус. Заряжается airbag специальным составом, в основе которого диоксид кремния, нитрат калия и азид натрия.
Топливо загорается от действия пиропатрона, после чего образовывается газ.
В гибридном газогенераторе главные комплектующие — пиропатрон, корпус, газовый и твердотопливный заряд.
После столкновения подушки airbag наполняются сжатым газом, выбрасывающим твердотопливный заряд.
Задача системы управления — объединить устройства (блок управления, датчики удара, пиропатрон) и гарантировать их четкое срабатывание.
Как срабатывает подушка при ДТП?
Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.
С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.
Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.
С учетом анализа тяжести и типа аварии работает вся или только часть системы. Иногда достаточно срабатывания только натяжителей ремней безопасности или они работают в комплексе с подушками.
От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.
Как только airbag касается тела человека, она разрывается и спускается.
Срабатывают фронтальные airbag при выполнении ряда условий:
Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.
В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.
Как действовать, если подушка безопасности раскрылась?
Автолюбители часто теряются и не знают, как поступить при открытии airbag. На многих автомобилях (Лада Гранта и Приора, Форд Фокус 2, Лада Приора, Опель Астра и других), придется выполнить следующие манипуляции:
Проблема в том, что у каждого производителя информация засекречена, что заставляет автолюбителей покупать новый блок управления для airbag. Кроме этого, подушки безопасности часто привязываются к VIN-номеру или модели транспортного средства.
Автолюбители с опытом копируют дамп системы безопасности и записывают его на выносное устройство памяти.
Данные хранятся до продажи. Если машина попала в ДТП, то специалисту проще восстановить систему.
В этой ситуации покупается микросхема и программатор, после чего устройство прошивается. Средние затраты на такую работу — от 5-7 тысяч рублей.
Можно ли ездить без подушек безопасности?
Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.
Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.
Как действовать после срабатывания airbag?
Стоит знать, что восстановление подушек безопасности без привлечения мастеров СТО — опасное мероприятие.
И проблема даже не в том, что при столкновении airbag раскрываются с меньшей вероятностью. Хуже, если они сработают самопроизвольно.
Чтобы избежать проблем, стоит обращаться к официальному дилеру, который налаживает систему и меняет неисправные узлы.
При самостоятельном обслуживании стоит учесть ряд моментов:
-
В некоторых авто airbag и пиропатрон — один узел, который покупается в комплекте. Делается это на разборках или в магазине (первый вариант обходится дешевле, но возрастает риск нераскрытия изделия при ДТП). Также существуют компании, которые не меняют airbag, а снабжают ее целым пиропатроном (такого восстановления стоит избегать).
При ремонте airbag учитываются следующие моменты:
Такой подход опасен. Лучше обратиться к официальному дилеру и восстановить работоспособность системы.
Что касается продажи машины со сработанной подушкой безопасности, то это реально, но новый владелец должен знать о проблеме.
Что делать со сработанными ремнями безопасности?
Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.
Во втором случае последовательность, следующая:
- Выдвигайте переднее сидение вперед до предела;
- Выкручивайте глухой край ремня от кузовной части;
- Разбирайте нижний край стоечной обшивки (там находится механизм);
- Подковыривайте заглушку на механизме регулировки;
- Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
- Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
- Демонтируйте устройство и отбрасывайте разъемы системы;
- Снимайте крышку и стопорный узел;
- Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
- Сжимайте пружины и ставьте все на место.
Что делать, если после срабатывания подушки безопасности авто не заводится?
На многих моделях авто (Лада Гранта или Приора, Форд Фокус 2, Опель Астра и других), после срабатывания airbag отключаются форсунки. Это сделано для безопасности и исключения возгорания автомобиля.
Чтобы восстановить подачу топливной смеси, стоит обратиться к специалистам (восстановить подачу горячей смеси собственноручно вряд ли выйдет).
Иногда спасает отключение аккумулятора на 6-10 минут (отбрасывание клеммы). Кроме этого, ряд производителей устанавливают кнопки разблокировки.
Как убрать ошибку?
На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.
При загорании индикатора стоит предпринять следующие меры:
- Проверить работу airbag при пуске мотора;
- Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
- Поменять или отремонтировать airbag;
- Обновить модуль системы.
Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.
В идеале меняется часовая пружина, блок управления, проводка, ремни и airbag. Как упоминалось, затраты снижаются при покупке узлов с разборки.
Итоги
Если сработала подушка безопасности, эксплуатация автомобиля или самостоятельный ремонт часто приводит к трагедии на дороге.
Чтобы исключить проблемы, стоит обратиться к официальному дилеру, который после полной диагностики произведет замену вышедших из строя элементов.
В противном случае нет гарантий, что подушка безопасности сработает при ДТП и спасет жизнь.
В этой статье мы рассмотрим основные причины загорания лампочки Airbag и способы устранения возможных поломок.
Про AirBag в машине
Современный автомобиль оснащается большим количеством систем безопасности.
Одни из них являются активными – они оказывают вспомогающее действие при движении авто. К этим системам относятся антиблокировочная с антипробуксовочной, система стабилизации и т. д.
Второй же тип систем безопасности – пассивный. Ими осуществляется защита человека при столкновении автомобиля с препятствием.
Среди пассивных систем сейчас на многих авто используются подушки безопасности, они же AirBag.
Суть данной системы сводиться к тому, что в момент столкновения перед водителем и пассажиром надувается объемная подушка. В ее задачу входит предотвращение удара человека о жесткие элементы салона.

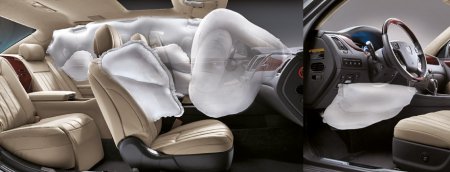

Сейчас автомобили оснащаются несколькими типами подушек безопасности: фронтальными (для защиты водителя и пассажира при фронтальном ударе).
Боковые (защищают при боковом ударе), шторки безопасности (защищают голову и верхнюю часть торса при боковом ударе), центральная (предотвращает возможное травмирование пассажиров друг о друга).
Стоит отметить, что подушки безопасности – это не отдельная система, они всего лишь являются дополнением к ремню безопасности.
Дело в том, что при столкновении AirBag должен раскрыться очень быстро – за доли секунд, поэтому скорость наполнения у нее очень высокая.
Если человек не был пристегнут ремнем, при ударе тело получает большее ускорение, и, если его частично не загасить, произойдет сильное столкновение с раскрывающейся подушкой.
Такое столкновение может быть травмоопасным. Поэтому быть полезными подушки безопасности могут только в сочетании с ремнем безопасности.
Конструкция и принцип работы
Конструкция AirBag не такая уж и сложная. Состоит она из пиропатрона с подушкой, блока управления и датчиков удара.
Датчики расположены по периметру авто и отвечают за раскрытие той или иной подушки.
То есть, для фронтальных AirBag датчик расположены в передней части, а для боковых – в дверях.
К примеру, при лобовом столкновении датчики получают усилие от удара, и передают сигнал на управляемый блок.
При этом боковые датчики усилия не получат, а значит, и сигнала не передадут.
Это еще одна мера безопасности – при столкновении раскроются только те AirBag, датчики которых восприняли удар, остальные подушки не раскроются.
От блока управления сигнал перейдет на необходимые пиропатроны.
При поступлении этого сигнала внутри пиропатрона произойдет химическая реакция, которая будет сопровождаться выделением большого количества газа, им и наполнится подушка, представляющая собой тканевый мешок с отверстиями.
Отверстия эти нужны для того, чтобы после наполнения подушка быстро сдулась.
Сделано это для того, что AirBag нужен только в первые секунды удара для принятия тела человека. Дальнейшее ее нахождение в наполненном состоянии не нужно, чтобы она не затрудняла возможность выбраться из авто.
Срабатывание подушки – только одноразовое. Если она уже была использована, нужно будет заменять пиропатрон, и восстанавливать работоспособность системы.
Мигает лампа AirBag, как все происходит
Конечно, AirBag – вещь нужная в авто, но сверхнадежной ее не назовешь. Со временем с данной системой могут появиться проблемы.
К тому же данная лампа будет сигнализировать о том, что существует проблема, а значит, надеяться на эту систему уже нельзя.
Следует отметить, что в систему включен блок управления, который при каждом запуске мотора проверяет целостность системы.
Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.
Обычно при исправной системе лампа мигает 6 раз, и, если все в порядке, она перестает гореть.
Интересно, что при обнаружении неисправности, через определенное время система еще раз проведет диагностику, при этом до завершения повторной проверки лампа будет постоянно мигать.
- Если повторная диагностика показала, что система исправна, код ошибки, который блок управления передал на ЭБУ при первичной проверку, удалиться и система придет в штатное положение.
- Но если при повторной диагностике ошибка будет обнаружена, код ее запишется снова на ЭБУ, при этом лампа уже не погаснет, она будет гореть или мигать постоянно.
Возникновение неисправности не всегда указывает на сложную поломку. Иногда все проблемы кроются в мелочах.
Основные причины загорания лампочки подушки безопасности
Одной из причин неисправности может быть повреждение тканевых мешков.
Произойти это может по самым разным причинам, но при самодиагностике, когда производиться проверка всех элементов, входящих в систему, датчики могут среагировать на состояние подушек.
Вторая причина – срок службы подушек.
Если авто эксплуатировалось более 10 лет без попадания в ДТП, при котором сработали бы подушки, то они уже считаются с истекшим сроком, что может сказаться на их работоспособности.
При этом система будет сигнализировать о проблемах с системой. Устранить данную неисправность можно только полной заменой системы.
Из-за этого полноценная самодиагностика не может быть проведена, и возникнет ошибка в ее работе. Устраняется это путем зарядки АКБ и сбросом настроек.
Не стоит забывать и о предохранителях. Если перегорел предохранитель, отвечающий за AirBag, то в любом случае это станет причиной горения сигнальной лампы.
Проводка системы тоже может стать причиной появления ошибки.
Нарушение целостности проводки, окисление контактов, обрыв провода обеспечит нарушение диагностики с последующей сигнализацией об этом. Решается неисправность проверкой проводки и контактов.
Система может реагировать на не пристёгнутый ремень.
Здесь сказывается совместная работа подушек с ремнем безопасности. Если он не пристегнут, блок управления AirBag будет сигнализировать об ошибке, причем в случае ДТП подушки не сработают.
А все потому что изготовители авто часто программируют систему так, чтобы при не пристегнутых ремнях, она не срабатывала.
Часто для устранения достаточно защелкнуть ремень в замке.
Поскольку в замках ремней установлены датчики, контролирующие пристегнутость ремня, то они тоже могут стать причиной загорания сигнальной лампы.
Также вода может стать причиной неисправности, если она попала на другие элементы системы, которые могут от нее стать неисправными. Здесь поможет только диагностика датчиков на работоспособность.
Отключение датчиков удара или их повреждение тоже может стать причиной неисправности системы. Поэтому при возникновении проблем, их тоже нужно осмотреть и проверить на работоспособность.
Также неисправным может быть и сам блок управления. Причем проблемы с ним решаются только полной его заменой.
Ремонтные работы тоже могут обеспечить проблемами с системой безопасности.
Устранить эту проблему можно путем проверки подсоединения проводки и сброса настроек.
Замена рулевого колеса, если она была проведена неаккуратно, тоже обеспечит загорание лампы. Ведь при замене возможно нарушение контакта проводки или ее повреждение.
Устранить все можно снятием руля и проверкой проводки.
При замене кресел или передней панели тоже возможно повреждение проводки системы. Здесь тоже потребуется проверка проводки и ее контактов.
Поскольку эта ошибка сохранена, то даже после ремонта она обеспечит горение сигнальной лампы. Устранить все можно путем сброса настроек и обнуления памяти ЭБУ.
Это одни из самых распространенных проблем, которые могут возникнуть с AirBag.
При этом самостоятельно провести диагностику для определения причины неисправности не всегда возможно.
Да и любое непрофессиональное вмешательство может привести к тому, что подушки в нужный момент не сработают.
Над тем, как работает подушка безопасности автомобиля задумываются не многие водители. Так уже устроен человек, что его интересует только то, что ему действительно интересно в данный момент, остальное, как правило, ему не интересно, но это до поры до времени.
Ведь в наше время подушка безопасности является не маловажной составляющей современного автомобиля, сколько уже здоровья и жизней водителей и пассажиров было спасено с помощью данного устройства, просто не сосчитать.
Поэтому было бы не правильным не рассказать про то, как работает подушка безопасности и за счет чего и с помощью каких физических явлений она спасает людей.
Немного предыстории
Долгие годы единственным средством пассивной безопасности были ремни безопасности. Сейчас с этой системой в один ряд встали подушки безопасности.
С 1998 года в США на всех автомобилях, в обязательном порядке, стали устанавливать эту систему пассивной безопасности. Она снижает риск летального исхода при лобовых авариях на 30%.
Вспомним законы механики
Из школьной программы нам известно, что все тела при движение обладают инерцией. В движущемся автомобиле вместе с ним в одном направлении перемещаются все незакрепленные предметы, водитель и пассажиры.
При столкновении, автомобиль резко останавливается, а все незакрепленные предметы продолжают двигаться с прежней скоростью.
Цель любой системы безопасности — остановить движение водителя с нанесением ему наименьшего вреда здоровью.
Подушка безопасности служит для снижения инерционной скорости до нуля и сбережения здоровья водителя и пассажиров.
За непродолжительное время, подушка безопасности открывается между рулевым колесом и водителем, приборной панелью и пассажиром, задней дверью автомобиля и задним пассажиром.
Подушка безопасности, принцип работы
Главная цель подушки безопасности — буквально в мгновение равномерно снизить инерционную скорость движения водителя вперед.
На ее изготовление идет тонкая нейлоновая ткань. Располагается подушка в руле, в приборной панели. В некоторых автомобилях в спинке переднего сиденья. Так же существуют боковые подушки безопасности, все зависит от модели и марки автомобиля.
Сигнал на срабатывание подает специальный датчик. Сила, при которой срабатывает подушка безопасности, равна силе столкновения автомобиля, двигающегося со скоростью 25 км/час со стеной.
Происходит переключение контактного выключателя и замыкание электрического контакта.
Сигнал поступает на датчик, который считывает информацию с акселерометра, находящегося в микросхеме.
Химическая реакция, при срабатывании подушки безопасности, происходит между нитратом калия и азидом калия, на выходе образуется газообразный азот. Происходит надувание подушки безопасности.
Данный способ выделения газообразного азота был разработан довольно давно.
С 1970 года используют твердотопливные газогенераторы. Твердое топливо воспламеняется от пиропатрона, мгновенно сгорает с выделением азота, которого хватает на заполнение подушки.
Подушка со скоростью 300 км/час наполняется азотом. Затем газ начинает выходит через отверстие в подушке, чтобы пассажиры могли двигаться. Это достаточно для того, чтобы защитить и уберечь, находящихся в салоне людей от тяжелых травм.
Существуют определенные правила, как использовать подушки безопасности. Их надо неукоснительно придерживаться.
Подушки безопасности, правила использования
- Одно из основных правил. Но оно будет касаться тех водителей у которых есть дети или они занимаются перевозками людей (таксисты и т.д.). Данное правило касается правильной установки детского кресла. Кстати, здесь можно почитать как выбрать детское автокресло и как его правильно устанавливать. Так вот, если в автомобиле на против пассажира, сидящего впереди, установлена подушка безопасности, то на данное место не разрешается устанавливать детское автокресло спинкой вперед.
- Если ребенку меньше 12 лет, то в детском автокресле ему лучше находится на заднем сиденье.
- Не пренебрегайте ремнями безопасности, тем более за это грозит штраф.
- Не допускайте нахождение каких-либо предметов на местах крепления подушек безопасности, а также рядом, справа, слева и внизу. Данные предметы при срабатывании устройства могут нанести Вам увечья.
- Не допускайте физического воздействия на места крепления данных устройств. Запрещено стучать, нажимать на них, облокачиваться.
- Если в автомобиле рулевая колонка регулированная, то запрещено ездить на автомобиле, когда она расположена в крайнем верхнем положении. Иначе подушка безопасности сработает вверх.
- Располагаться на сиденье необходимо удобно, не наклонятся сильно вперед и отодвигать сиденье назад на достаточно безопасное расстояние от модуля подушки безопасности.
Не соблюдение данных простых правил может привести, в момент срабатывания подушки безопасности, к еще большему усугублению ситуации, и процесс спасения может перейти в совершено другую плоскость, с травмами, синяками и тому подобному.
С любым оборудованием нужно уметь обращаться, не исключением является, и наше устройство, которое относится к системе пассивной безопасности автомобиля.
Надеемся, что мы хоть частично прояснили Вам эту тему и теперь с данным устройством Вы будет обращаться с уважением и самое главное с пониманием.
Всего Вам доброго, и чтобы подушки безопасности в Вашем автомобиле срабатывали как можно реже.
Как работает подушка безопасности видео.
Читайте также:
