Как разобрать вторичный вал кпп ваз 2109
1. Установите упорную шайбу и напрессуйте на вал с помощью подходящей оправки внутреннее кольцо заднего подшипника.
2. Переверните вал и зажмите его в тиски с накладками на губках из мягкого металла с небольшим усилием. Смажьте трансмиссионным маслом все посадочные места на валу.
3. Слегка разожмите замок игольчатого подшипника 1-ой передачи и установите подшипник, продвинув его вдоль вала.
4. Смажьте игольчатый подшипник трансмиссионным маслом.
5. Установите стопорное кольцо.
6. Установите шестерню 1-ой передачи зубчатым венцом вверх.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке (к п. 7, 11).
7. Установите блокирующее кольцо 1-ой передачи на синхронизатор, повернув его так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.
8. Придерживая блокирующее кольцо, установите синхронизатор на вал и совместите шлицы вала и ступицы синхронизатора.
9. Напрессуйте ступицу синхронизатора на шлицевую часть вала легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.
10. Установите стопорное кольцо.
11. Установите игольчатый подшипник шестерни 2-ой передачи и смажьте его трансмиссионным маслом.
12. Установите блокирующее кольцо 2-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.
13. Установите шестерню второй передачи зубчатым венцом вниз.
14. Установите в отверстие на валу фиксирующий шарик.
15. Установите два упорных полукольца так, чтобы фиксирующий шарик попал в выемку одного из полуколец.
16. Установите стопорное кольцо, зафиксировав полукольца.
17. Установите игольчатый подшипник шестерни 3-ей передачи и смажьте его трансмиссионным маслом.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке (к п. 19).
18. Установите шестерню 3-ей передачи зубчатым венцом вверх.
19. Установите блокирующее кольцо 3-ей передачи на синхронизатор так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.
20. Совместите шлицы и напрессуйте ступицу синхронизатора 3-ей и 4-ой передач на шлицевую часть вала легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.
21. Установите блокирующее кольцо 4-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.
23. Напрессуйте втулку игольчатого подшипника 4-ой передачи легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности втулки.
24. Установите игольчатый подшипник шестерни 4-ой передачи и смажьте его трансмиссионным маслом.
25. Установите шестерню 4-ой передачи зубчатым венцом вниз.
26. Установите упорную шайбу.
27. Напрессуйте с помощью подходящей оправки передний подшипник вала.
При запрессовке подшипника прикладывайте усилие только к внутреннему кольцу.
28. Проверьте работу синхронизаторов, переместив вручную муфту вверх и вниз.
Видео про "Cборка вторичного вала" для ВАЗ 2109
как собрать вторичный вал кпп 2109,косяки предыдущего ремонта №5 сборка кпп ваз! своими руками как разобрать кпп ваз 2109,выбивает первую передачу,вторичный вал №3

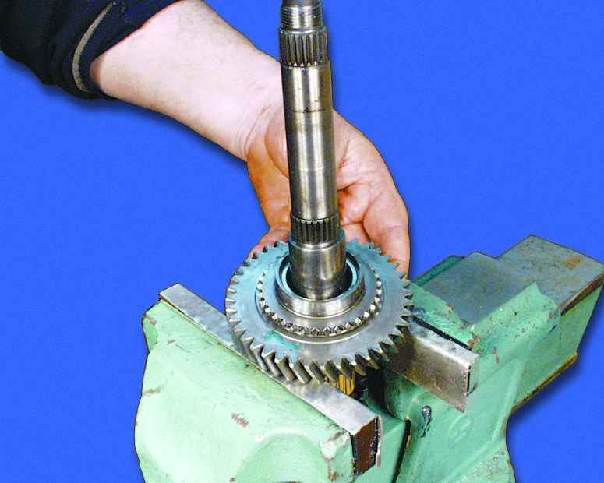

Вторичный вал нужно зажимать в тисках, c мягкими накладками на губках, за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.
1. Зажмите вал в тиски с накладками на губках из мягкого металла с небольшим усилием.

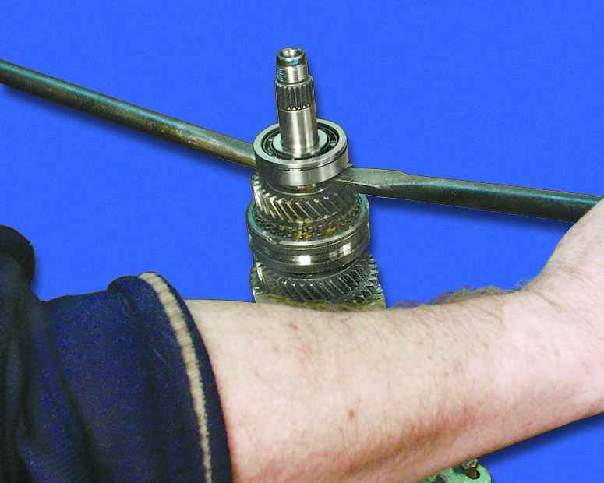

2. С помощью двух монтировок спрессуйте задний подшипник вторичного вала.

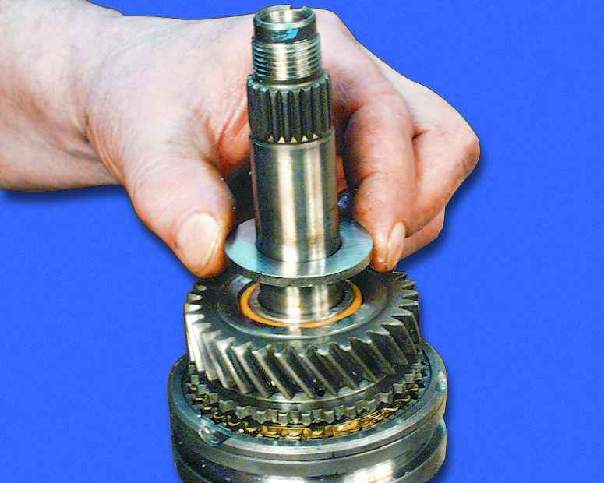

3. Снимите упорную шайбу.
4. Снимите ведомую шестерню 4-ой передачи.
5. Снимите игольчатый подшипник шестерни 4-ой передачии промаркируйте его.
Предупреждениe
6. Снимите дистанционное кольцо.
Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке их надо установить на те же места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку.
. и связать их веревкой или проволокой.
7. С помощью двух монтировок через шестерню 3-ей передачи сдвиньте синхронизатор 3-ей и 4-ой передач со шлицев вала.

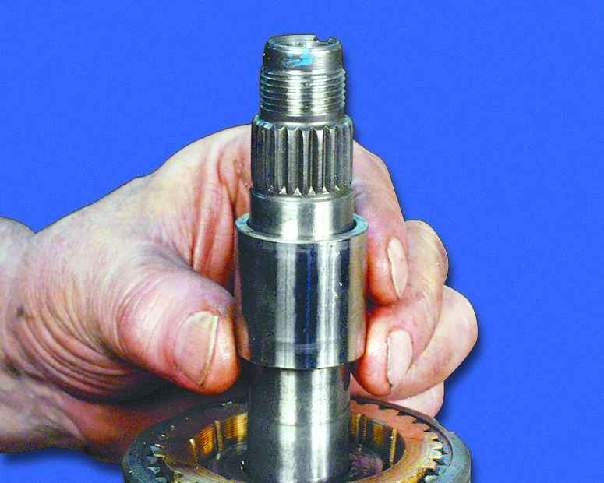

8. Снимите втулку игольчатого подшипника 4-ой передачи.

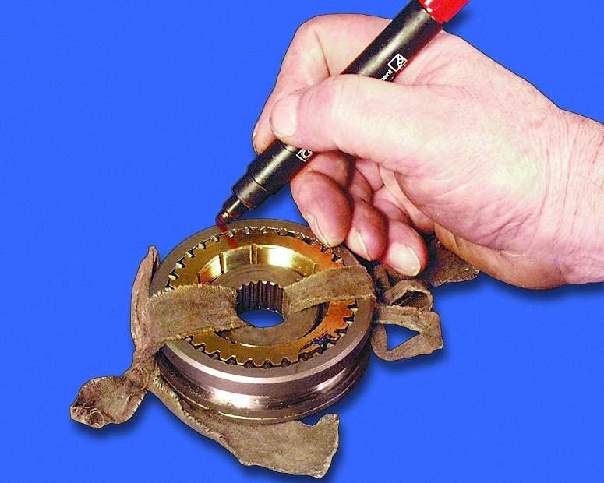

9. Снимите синхронизатор 3-ей и 4-ой передач с блокирующим кольцом 4-ой передачи. Промаркируйте блокирующее кольцо относительно муфты синхронизатора.
Предупреждение
Обязательно маркируйте блокирующие кольца относительно муфты. При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке кольца надо установить в том же положении.

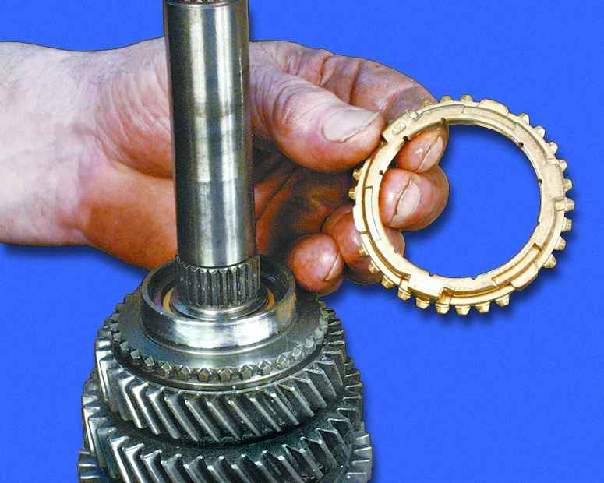

10. Снимите блокирующее кольцо шестерни 3-ей передачи и примаркируйте его относительно муфты синхронизатора.

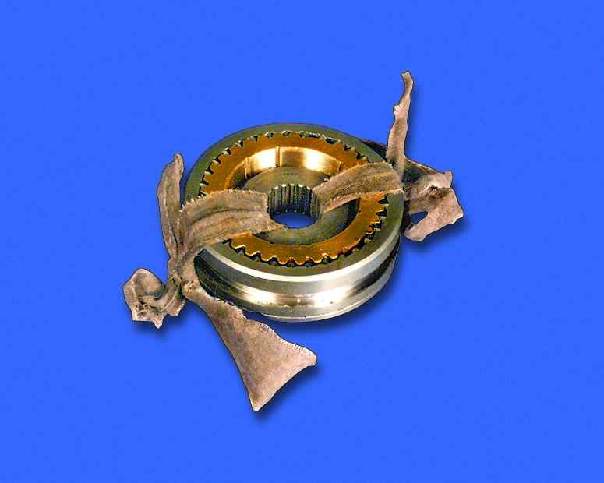

Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался.

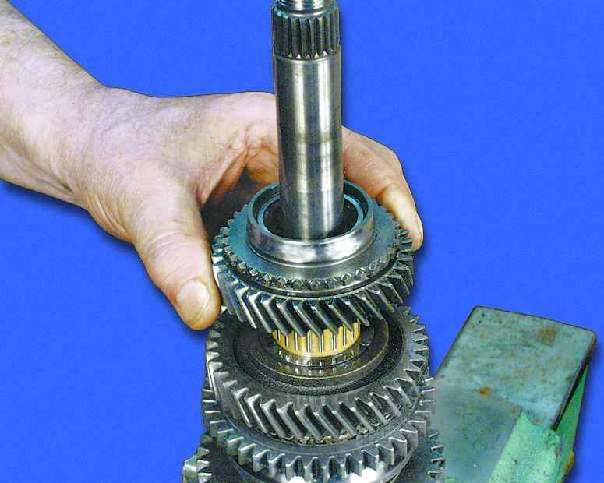

11. Снимите шестерню 3-ей передачи.

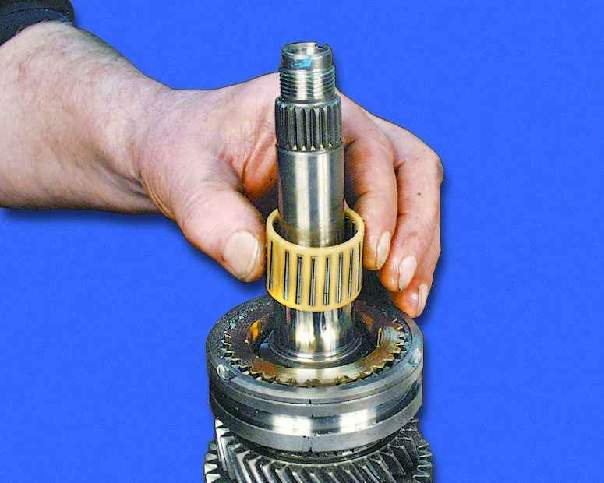

12. Снимите игольчатый подшипник шестерни 3-ей передачи и промаркируйте его.
13. Снимите стопорное кольцо упорных полуколец.
14. Снимите два упорных полукольца.

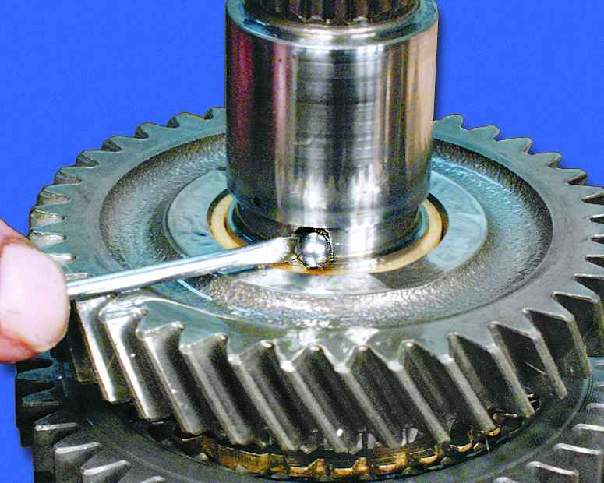

15. Выньте фиксирующий шарик из отверстия на валу.

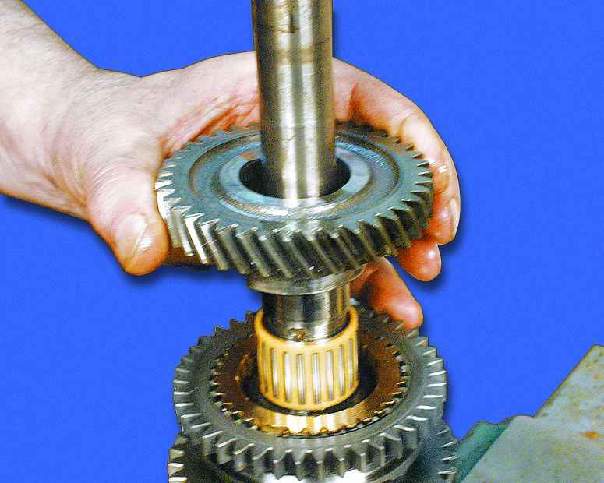

16. Снимите шестерню 2-ой передачи.

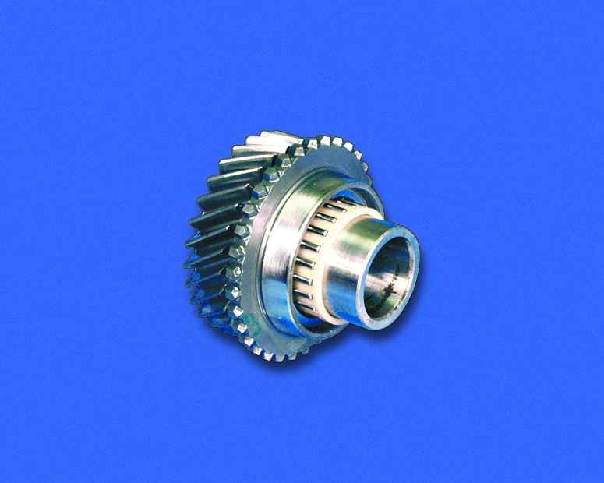

17. Снимите игольчатый подшипник шестерни 2-ой передачи и промаркируйте его.

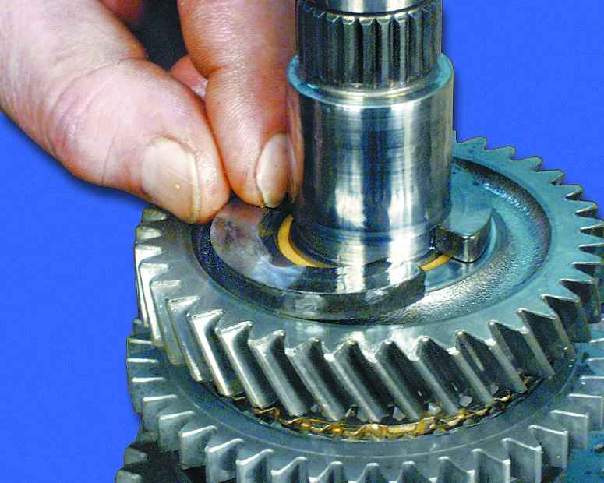

18. Снимите пружинное стопорное кольцо.
На синхронизаторе 1-ой и 2-ой передач выполнен зубчатый венец передачи заднего хода.
19. Установите вал шестерни 1-ой передачи на губки тисков и ударами деревянной киянки по торцу вала спрессуйте синхронизатор 1-ой и 2-ой передач со шлицев вала.

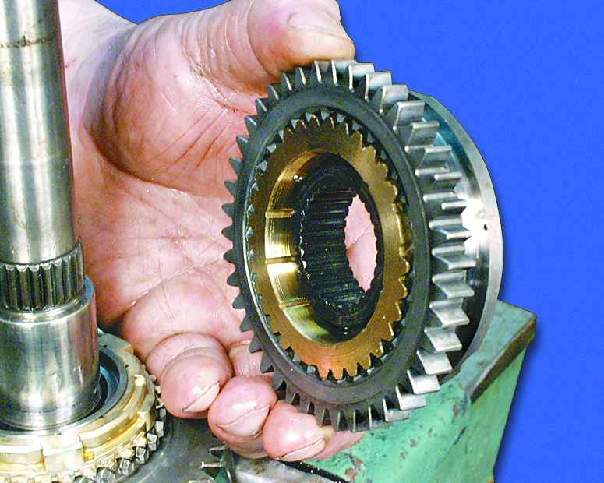

20. Снимите синхронизатор 1-ой и 2-ой передач с блокирующим кольцом 2-ой передачи.

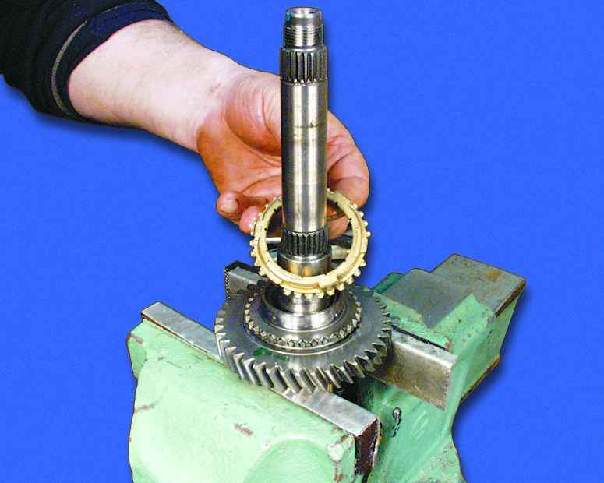

21. Снимите блокирующее кольцо 1-ой передачи и примаркируйте его относительно муфты синхронизатора.
22. Снимите шестерню 1-ой передачи.
23. Снимите стопорное кольцо.

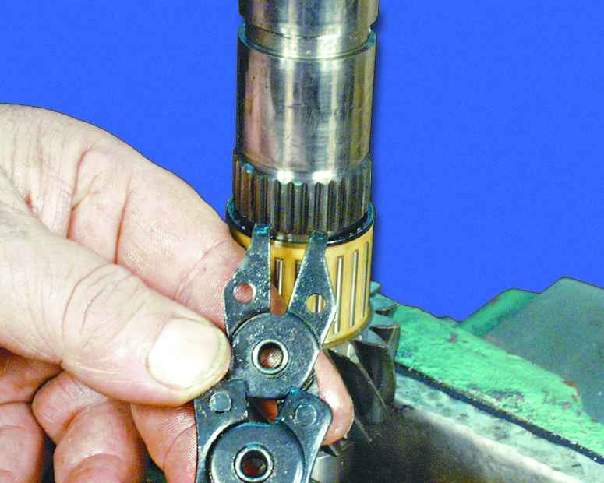

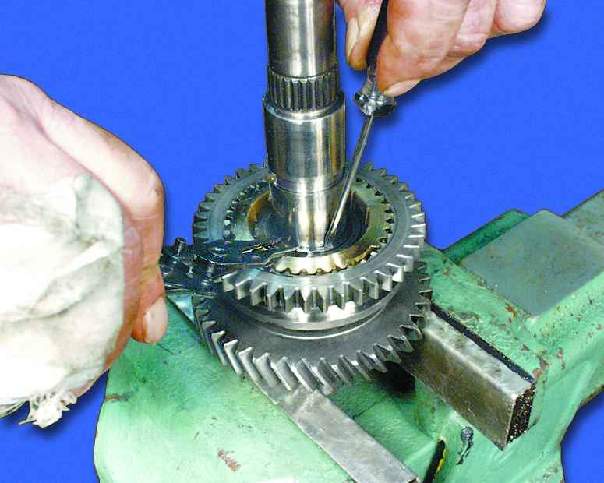

24. Слегка разожмите замок игольчатого подшипника 1-ой передачи и снимите подшипник, продвинув его вдоль вала. Промаркируйте подшипник.
Видео про "Разборка вторичного вала" для ВАЗ 21099
как разобрать кпп ваз 2109,выбивает первую передачу,вторичный вал №3 Разборка и сборка коробки передач, первичного вала ВАЗ 2108, 2109, 21099 как собрать вторичный вал кпп 2109,косяки предыдущего ремонта №5
Вторичный вал нужно зажимать в тисках, c мягкими накладками на губках, за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.
Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке их надо установить на те же места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку.
7. С помощью двух монтировок через шестерню 3-ей передачи сдвиньте синхронизатор 3-ей и 4-ой передач со шлицев вала.
9. Снимите синхронизатор 3-ей и 4-ой передач с блокирующим кольцом 4-ой передачи. Промаркируйте блокирующее кольцо относительно муфты синхронизатора.
Обязательно маркируйте блокирующие кольца относительно муфты. При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке кольца надо установить в том же положении.
10. Снимите блокирующее кольцо шестерни 3-ей передачи и примаркируйте его относительно муфты синхронизатора.
Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался.
19. Установите вал шестерни 1-ой передачи на губки тисков и ударами деревянной киянки по торцу вала спрессуйте синхронизатор 1-ой и 2-ой передач со шлицев вала.
24. Слегка разожмите замок игольчатого подшипника 1-ой передачи и снимите подшипник, продвинув его вдоль вала. Промаркируйте подшипник.
Снимайте уплотнительную прокладку аккуратно, поскольку неповрежденную прокладку при сборке можно установить вновь (к п. 8).
Чтобы зафиксировать валы от проворачивания, надо одновременно включить 5-ую передачу и 3-ю либо 4-ую передачу. Чтобы включить 5-ую передачу, переместите вниз муфту синхронизатора вместе с вилкой (болт крепления вилки должен быть вывернут) так, чтобы шлицы муфты вошли в зацепление с зубчатым венцом шестерни (к п. 10).
Гайки на валах затянуты большим моментом, поэтому нужно приложить большое усилие для отворачивания (к п. 13).
Снимать синхронизатор надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться (к п. 17).

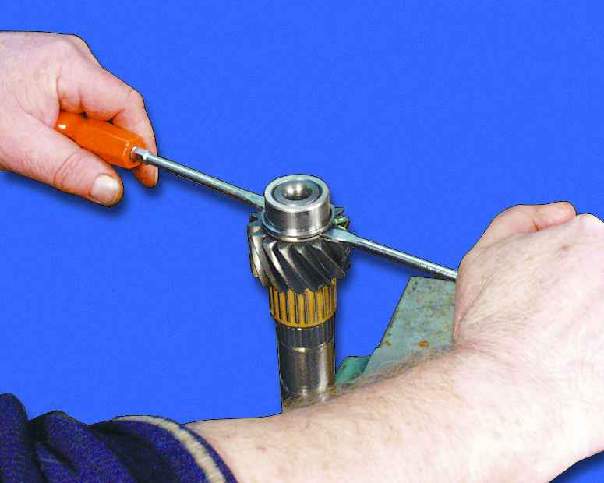

29. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.
35. Отверните пробку фиксатора заднего хода. Наклоните коробку и извлеките шарик фиксатора с пружиной.
Между картерами есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры не разъединятся.
Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь (к п. 52).
53. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент.
Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления.
Невозможно выпрессовать сальник первичного вала, не повредив его. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.
Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода спидометра, замените резиновое уплотнительное кольцо на корпусе привода.
63. Сдвиньте защитный чехол шарнира тяги привода переключения передач с отбортовки на коробке передач.
70. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие в картере сцепления под шток переключения передач, замените сальник штока.
