При повороте ключом в сердцевине зажигания ток от аккумуляторной батареи подается на стартер. Последний приводится в движение, проворачивает коленчатый вал для запуска мотора, воспламенения горючей смеси.

В исправном состоянии мотора достаточно 2 – 3 проворота для запуска. Отклонения от нормы — признаки нестабильной работы.

Порой владельцы сетуют на качество изготовления стартера. Мол, не выхаживают более 50 – 60 тыс. км на отечественных авто. Однако мало кто из автолюбителей знает и умеет корректно пользоваться пусковым устройством.

Чтобы избежать ряда поломок соблюдайте следующие рекомендации:

При очередном запуске силового агрегата удерживайте ПУ не более чем на 10 – 15 секунд. Повторная активация не ранее чем через 30 сек. Частая непрерывная работа ПУ приводит к перегреву обгонной муфты, преждевременному износу.

Водителю на заметку. Если первые три попытки подряд оказались безуспешные, тогда ищите причину в проводке, системе зажигания, топливной аппаратуре.

После запуска силовой установки тот час выключайте стартер, отпустив ключ в сердцевине замка зажигания,
Мастера, автолюбители не рекомендуют использовать ПУ для временного передвижения на машине. Зачастую так делают неопытные водители, когда разряжена аккумуляторная батарея, повреждение в цепи электрического питания.

Проблемы со стартером, способы их решения на Лада Гранта

Часто поломки связаны с электрической и механической составляющей. Поэтому, важно уметь отделять одно от другого. Без наличия опыта в обслуживании технического средства, лучше обратитесь в сервисный центр к мастерам. Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние.

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

Медленное проворачивание ротора, не заводится стартер;
Отсутствие реакции при подаче тока на ПУ;
ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

уровень заряда аккумуляторной батареи;
плотность фиксации клемм на АКБ;
электрическую проводку на участке от АКБ к стартеру;
состояние сердцевины замка зажигания.

Инструкция по смене стартера на автомашине с коробкой 2190

Для начала производится отключение минусовой клеммы с АКБ с помощью ключа на 10. Затем отсоединяется расположенный у воздушного фильтра разъем датчика и короб фильтра снимается плоскогубцами с трех крепежных точек. После снятия короб рекомендуется отложить подальше, узел нужно надежно зафиксировать, используя для этой цели проволоку.

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки. Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности.

Инструкция по смене стартера на автомашине с КПП 2181 либо АКПП

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ	Цена (Руб.)
3708010-81	От 3100
438286 (Valeo)	От 3900
TS12E901 (Прамо) редукторный	От 3700
21902-3708010-00 АКПП (Valeo)	От 3400
21901-3708010-00 МКПП (Valeo)	—/—
438285 (Valeo)	От 3100
2190-3708000 (8 клапанов)	—/—

*цены уточняйте на момент покупки у официального дилера.

Качество изготовления отечественных и зарубежных стартеров приблизительно одинаковое. Переплачивать 10 – 15 % стоимости за бренд не целесообразно. Хотя, это дело каждого.

Снятие стартера Лада Гранта

3
. Снизу автомобиля отсоедините провод от клеммы тягового реле. Фактически это разъем мама-папа, какого-либо инструмента не потребуется. Контакт отвечает за срабатывание тягового реле.

4
. Отверните гайку и отсоедините провод от контактного болта тягового реле. Потребуется ключ на 13 мм. Контакт отвечает за питание стартера, на него постоянно подается напряжение + 12В. (Если имеется резиновый кожух, то предварительно сдвиньте его по проводу)

5
. Отверните гайку нижнего крепления стартера. Ключ на 17 мм.

6
. Снимите стартер с автомобиля Лада Гранта.

7
. Установка стартера на автомобиль Лада Гранта производится в обратном порядке.

Все права защищены. Использование материалов сайта возможно только при условии установки активной прямой ссылки на наш ресурс.
ОБРАТНАЯ СВЯЗЬ
Главная

(Главная страница сайта)
Авто
(Обзоры, отзывы, тест-драйвы автомобилей)
Двигатели
(Описание и устройство различных двигателей)
Техно
(Статьи про технику и механику)
Тюнинг
(Обзор тюнингованых автомобилей)
Ремонт
(Ремонт своими руками)
Трактора
(Тракторная спец техника)
Осаго
(Все про автострахование)
Автозвук
(Музыка в машину)
АвтоЗАКОНЫ
(Пдд, штрафа и автозаконы)
Лайфхаки
(Хитрости жизни)
Фото/Видео
(Без комментариев)
Все статьи
(Все публикаций которые есть на сайте)

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена. Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

Чтобы избежать ряда поломок соблюдайте следующие рекомендации:

При очередном запуске силового агрегата удерживайте ПУ не более чем на 10 – 15 секунд. Повторная активация не ранее чем через 30 сек. Частая непрерывная работа ПУ приводит к перегреву обгонной муфты, преждевременному износу.

После запуска силовой установки тот час выключайте стартер, отпустив ключ в сердцевине замка зажигания;
Мастера, автолюбители не рекомендуют использовать ПУ для временного передвижения на машине. Зачастую так делают неопытные водители, когда разряжена аккумуляторная батарея, повреждение в цепи электрического питания.

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Те, кто по незнанию использовал жидкость WD на меди, говорят так: мало не покажется. Сначала всё выглядит идеально, а затем внешний слой начинает меняться (он разрушается).

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

Molykote S-1002 (растворитель);
Kontakt 60 или 100 (кислота), WL (смывка);
CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен иметь значительную мощность, чтобы преодолевать силу трения и возникающую в процессе работы компрессию в цилиндрах.

Стартер предназначен только для кратковременной работы (до 20 секунд). Крайне нежелательно заставлять его работать длительное время, потому что ток потребления у стартера весьма высокий, возможно оплавление проводов питания и разрядка аккумуляторной батареи.

Электростартер автомобиля ВАЗ 21902 — это простой коллекторный двигатель постоянного тока, который имеет питание от аккумуляторной батареи высокой емкости. Мощность такого двигателя достаточно высока при любых его оборотах. Это свойство коллекторных двигателей успешно использовано в электростартерах. При любой нагрузке на ротор мощность будет одинакова. Но если не крутит стартер ВАЗ, нужно провести несколько манипуляций по обнаружению неисправности.

Основные части электростартера ВАЗ 21902: ротор с обмоткой и ламелями; статор с обмоткой; втулки в задней крышке; планетарный механизм из 3 одинаковых шестерен, приводимых в движение ротором электродвигателя; втягивающее реле; бендикс — механизм, с помощью которого производится подключение оси вращения стартера к венцу маховика двигателя внутреннего сгорания; корпус.

Все элементы имеют высокую надежность, но при выходе из строя нуждаются в полной или частичной замене. Так, если не срабатывает стартер, возможно стирание щеток . На некоторых типах электростартеров их можно заменить, просто выкрутив старые и установив на их место новые. А некоторые узлы, поэтому приходится прибегать к пайке. Причем паять оловом крайне нежелательно вследствие высокого нагрева щеток при работе. Желательно производить сварку медных проводов путем воздействия высокого тока.

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

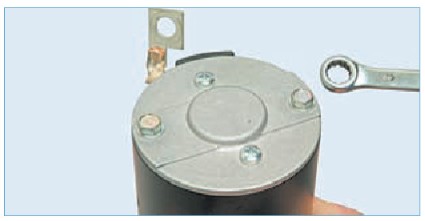

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки

…и, ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

Снимаем с вала привода коронную шестерню планетарного редуктора.

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков. нанося удары молотком через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.

Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

При износе щеток меняем щеткодержатель в сборе.

Сборку стартера выполняем в обратной последовательности.

Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фиксатора держателя пружины…

…вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель.

На шестерни планетарного редуктора наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем корпус на заднюю крышку.

Видео по теме "lada Granta. Разборка стартера"

Как снять, разобрать и собрать стартер на приоре! Гранта Лифтбек - Ремонт стартера , всё оказалось очень просто как смазать или заменить стартер на Лада Гранта

Разбираем стартер 2110-3708010-02 для замены тягового реле, щеткодержателя со щетками и элементов привода.

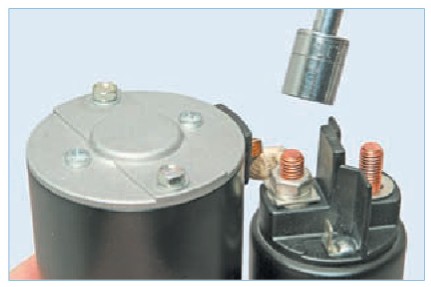

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Разъединяем корпус и переднюю крышку.

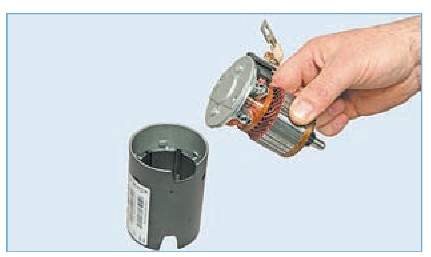

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

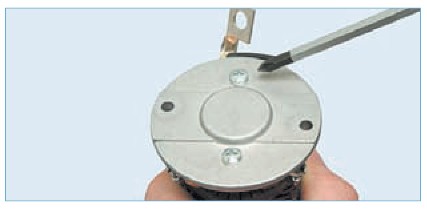

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

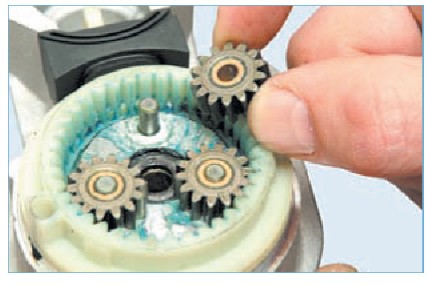

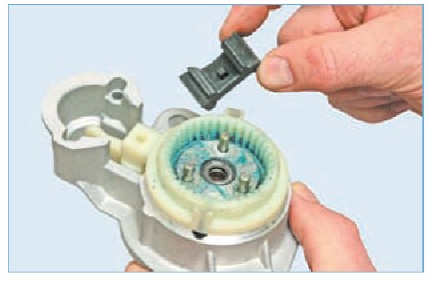

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

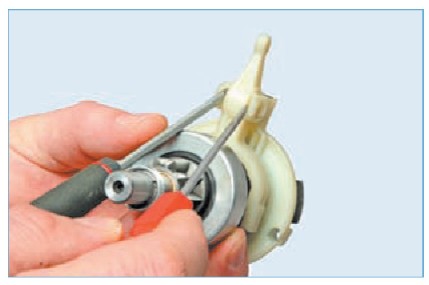

Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода. Опираем торцевую поверхность коронной шестерни о деревянный брусок.

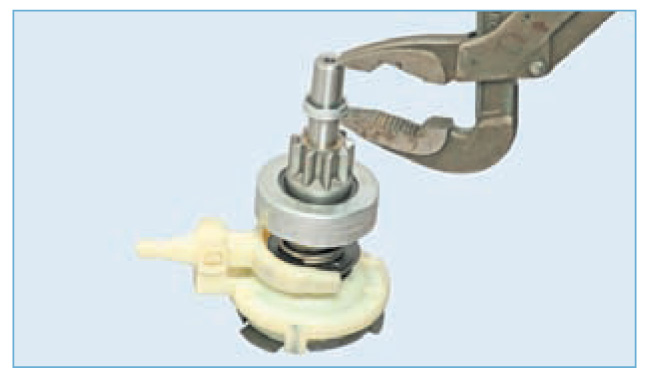

…и ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

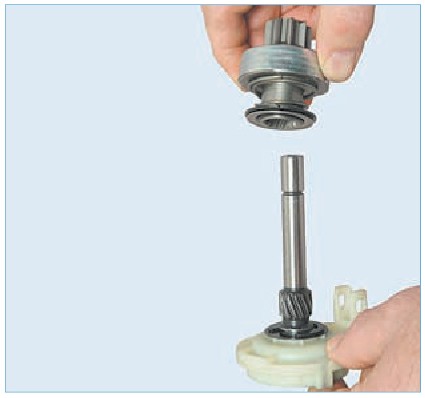

Снимаем обгонную муфту с шестерней привода в сборе.

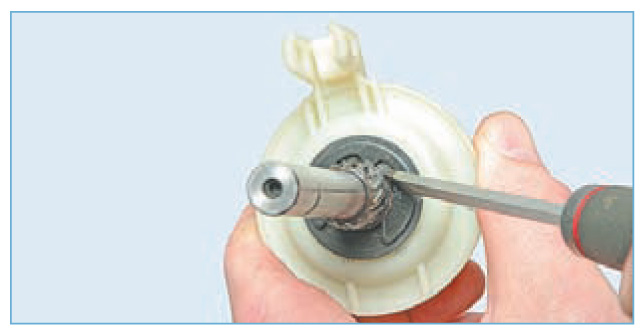

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

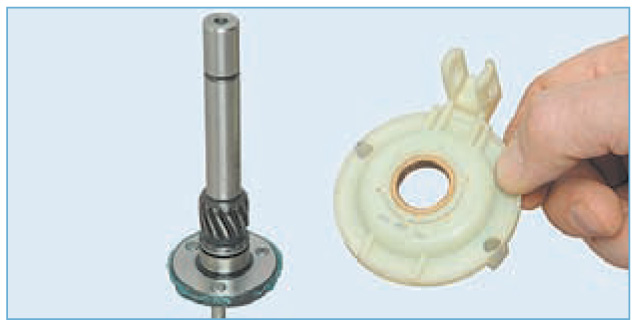

Снимаем с вала привода коронную шестерню планетарного редуктора.

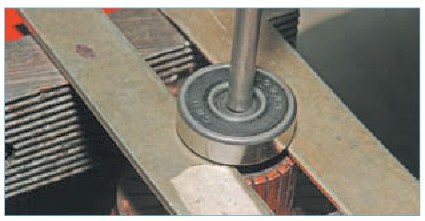

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

При износе щеток меняем щеткодержатель в сборе.

Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

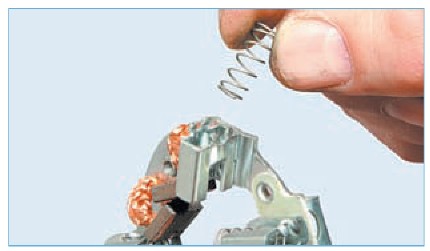

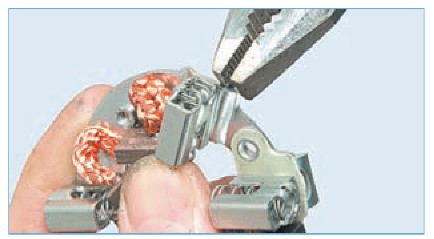

Для этого, отогнув четыре фиксатора держателя пружины…

На шестерни планетарного редуктора наносим смазку ШРУС-4.

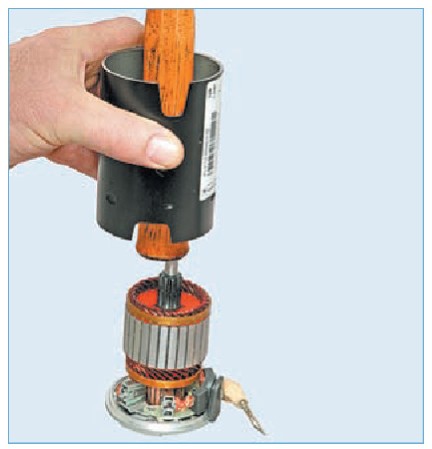

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.

Видео по теме "Lada Priora. Разборка стартера"

Как снять, разобрать и собрать стартер на приоре! разборка стартера(приора) Стартер ВАЗ. Плохо крутит или не крутит совсем. Ремонт стартера.

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Три разновидности стартеров

Коробка 2190 – стартер 21120-3708010-00;
Коробка 2181 – 21901-3708010-00;
Автоматика Jatco – 21902-3708010-00.

Инструкция для авто с коробкой 2190

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

Гайку скручивают полностью

Нижний элемент крепления здесь не показан

Модуль стартера аккуратно сдвигают назад, снимая его со шпилек. Монтаж можно выполнить в обратной последовательности.

Авто с КПП 2181 или АКПП

Щиток на машинах с МКП

В завершении снимают не только средний, но и левый щиток, выкрутив ещё два самореза.

Если речь идёт о седане с АКПП, достаточно снять один щиток (основной). Его удерживают восемь саморезов – 4 спереди, 2 слева и 2 справа (см. рис.).

Щиток на машинах с АКП

Демонтаж

Когда доступ к стартеру открыт, действия выглядят тривиально:

Пластиковый фиксатор отличается по цвету

Колпак лучше сдвинуть вверх

Три элемента крепления

Верхний винт откручивают в последнюю очередь, придерживая корпус стартера. Затем этот корпус отклоняют назад и стараются не задеть ничего лишнего.

стартер был демонтирован

Монтаж можно провести, выполнив действия в обратном порядке. Желаем успеха.

Комплектующие ВАЗ, а также импортные аналоги

Сначала на завод ВАЗ поставлялись стартеры КЗАТЭ. А после 2011 года основным поставщиком стала фирма Valeo. Поэтому список комплектующих выглядит так:

21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – есть один аналог, Fenox ST32101C3;
21901-3708010-00 (VALEO) – он же VALEO TS12E901;
21902-3708010-00 (VALEO) – он же VALEO TS12E902.

Других импортных аналогов обнаружить не удалось.

Ни один из трёх стартеров не взаимозаменяем с другим. Последние два отличаются числом зубьев (11 и 9 соответственно), ну а стартеры VALEO и КЗАТЭ не совместимы по креплению.

Автохимия

Те, кто по незнанию использовал жидкость WD на меди, говорят так: мало не покажется. Сначала всё выглядит идеально, а затем внешний слой начинает меняться (он разрушается).

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

Molykote S-1002 (растворитель);
Kontakt 60 или 100 (кислота), WL (смывка);
CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.
