На авторазборке, по приемлемой, цене был найден и куплен комплект шторок (специально под wagon). Как оказалось на универсал идут шторки по размеру охватывающие оба ряда сидений и ещё часть багажника.
Для тех кто только собирается приобретать эти шторки — следите чтоб растяжки не были обрезаны и были в комплекте все крепёжные болты. Сами болты ничего особенного из себя не представляют, просто они имеют конусный заход резьбы и ограниничительные (удерживающие) стопорные шайбы . Это на много упростит весь монтаж.
Для монтажа необходимо снять пластиковые обшивки всех стоек, ручки, козырьки и подочёчник.
шторки крепятся вантовым методом на несколько болтов м6 и несколько самоконтрящихся гаек м6 (там где центральная часть с пиропатроном)
Правки параметров ASBUILD оказалось не достаточно!
Паника. Курю интернет, нахожу подсказку: чтобы сбросить ошибки, обязательно нужно провести инициализацию модуля RCM. В FoCCСus провожу инициализацию, FORscan'ом сбрасываю ошибки — всё нормально!
UPD: Про обшивки передних стоек.
Да, с ними не так просто, как хотелось бы, но и не совсем так страшно, как это могло быть. А могло быть так, что если были бы чуть ниже отверстия под растяжки, то пришлось бы снимать полностью боковые накладки, а чтоб их на место поставить, то пришлось бы откручивать и двигать всю торпеду.
Самое главное иметь маленькую трещетку с головкой на 10. Общем очерёдность заключительного этапа следующая:
Начиная сверху отщелкиваем обшивки на сколько позволит вот этот пластиковый ограничитель, потом и его разбираем по направлению стрелки
Да — муторно, но это проще, чем если полностью снять обшивки, но чтоб их установить обратно придётся открутить и двигать всю торпедо либо есть риск расколоть стекло.
Во время затяжки последние несколько оборотов очень осторожно, чтоб не сорвался вороток в лобовое (особенно на водительской стороне).
Следующей проблемой было найти кабель кабель от пиропатрона до квадратного разума на корпусе.
На просторах интернета везде пишут, что требуется два провода с артикулом 1 874 335, но данный кабель стоbт космических денег. Пройдясь по разборкам тоже ни где не на нашел (есть только для до рестайлинговой версии)
В один момент наткнулся на более дешёвый вариант:
артикул 1835366 (BV6T-14K155)
Стоимость данной позиции в разы дешевле чем 1874335.
При установке самих шторок на авто решил сразу провести за один раз несколько работ:
-установить шторки
-установить регистратор (с двумя камерами)
-протянуть проводку для камеры заднего вида в пятую дверь
-установить прикуриватель в багажник
Ну а теперь о каждом по порядку.
Для установки всего этого хозяйства пришлось сделать небольшую под разборку авто. Разбираем и снимаем обшивку в багажнике и пятой двери. Снимаем солнцезащитные козырьки и все ручки по периметру, а так же верхние накладки боковых стоек и накладки передних стоек.
Теперь требуется установить шторки безопасности на свои законные места. Забыл сказать ранее, что при покупке обязательно обратите внимание чтобы были в наличии все болты на пластмассовых креплениях.
Для крепления пиропатронов требуется четыре гайки (в оригинале идут арт. 1 490 642).
Но сам я подобрал примерно такую же гайку с пресс-шайбой.
Теперь остается только подключить проводку. Колодка для подключения находится с каждой стороны в задней части авто в районе стойки.
Пока все было демонтировано решил сразу провести установку регистратора с двумя камерами.
Trendvision Mini 2 CH GPS и фланку к нему на 128 Гб
Хотелось иметь поставить регистратор со скрытой установкой и с хорошим качеством записи видео.
Чтобы не иметь как у всех тянущиеся провода по вдоль стекла и на торпеде был куплен на Aliexpress :
"Автомобильный модуль преобразователя постоянного тока XCGaoon, вход 12 в 24 В, выход 5 в 3,1 а с кабелем mini USB / Micro USB метра, защита от низкого напряжения"
Запитку произвел от центрального прикуривателя.
По потолку протянул провод и закрепил вторую камеру на заднем стекле
Так как я в дальнейшем все равно планировал установить оригинальную камеру заднего вида, докупил провод для подключения камеры у проверенного человека BezzzPaniki
Самым сложным этапом было протянуть провода (камеры регистратора и камеры заднего вида) в пятую дверь через гофру. Для более удобной протяжки пришлось распиновать колодку и протягивать по одному проводу.
Разъем для подключения проводки находиться в задней части авто с правой стороны рядом с блоком парковки
Завершающим этапом стало установка дополнительной розетки прикуривателя в багажник.
Для этого было приобретена сама розетка арт 1747187 (CV6Z-19N236-AA)
Запутываем данную розетку:
— массу берем с корпуса
— плюс берем колодки предохранителей F25 (20A).
Нам потребуется запинывать штыревым контактов "папа" в гнездо F25
и установить предохранитель на 20 А
Моей оплошностью было то что я купил предохранитель немножко не тот (присутствовали доп. ключи) арт 4655702
Пришлось взять напильник и подточить
Кто не хочет занимать этой доработкой есть General Motors код 13257519
Вид после после сборки облицовки багажника
При демонтаже облицовки крыши стали негодны два задних пистона, пришлось их заменить арт 1711342
Заместо простых заглушек в центральных стойках устанавливает заглушки с надписью "AirBag"
1701851 — Правая
1701852 — Левая
После сборки салона производим активацию подушек безопасности.
Как оказалось, это самый длительный этап данной работы.
На тот момент у меня был толкло ELS 27 и ForScan
Максимум что я смог с помощью него сделать это изменение в центральной конфигурации авто
"Установить боковые шторки для первого и второго ряда"
В результате чего появилась ошибка по "AirBag"
-B0021 Установлен неправильный элемент левой верхней подушки безопасности
-B0029 Установлен неправильный элемент правой верхней подушки безопасности
Прочитав много различной информации и пообщавшись с большим количеством людей пришел к тому выводу что приодеться покупать оригинальный UCDS с расширенной лицензией и делать корректировку блока RCM.
Требуется произвести изменение двух параметров:
-Passenger Side Curtain Airbags 1 Present
-Driver Side Curtain Airbags 1 Present
C "No" на "Yes"
Для тех у кого нет возможности поменять через UCDS так же как и в мое случае можно изметить конфигурацию через ForScan
В графе конфигурации 737-02-01
до изменения
Ну и на последок остается сделать инициализацию блока RCM.
В моем случае данную процедуру можно сделать только через UCDS
P.S. Для того чтоб процедура прошла, мне пришлось сначала считать Eeprom блока RCM
После данных процедуры лампочка "Airbag" погасла.
Остаётся для приличия почистить ошибки во всех блоках и нескончаемо радоваться )))
Надеюсь я не утомил вас данным рассказом, возможно данный пост будет ком-нибудь полезен в будущем и сэкономит уйму времени и денег.
8 лет
Люди кто нибудь заказывал себе каркасные шторки на окна. Хочу себе заказать, но куда не позваню говорят, что на новый форд фокус 3 хечбек нет лекал. Может у кого нибудь есть, скинте буду очень благодарен.
7 июля 2016

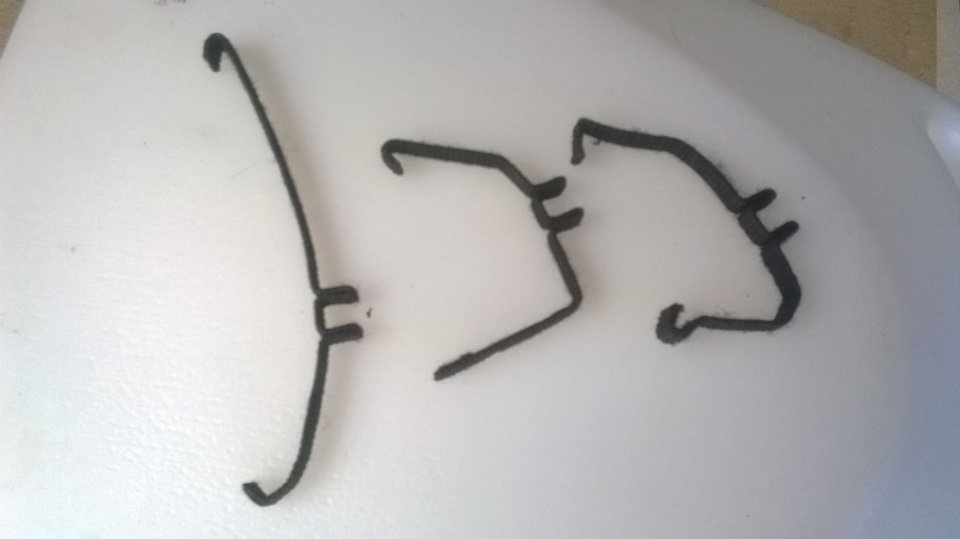

Вообще рекомендую гнуть крепления самому узкогубцами, точнее получится и не будет проблем. Поставил недавно, пока сам не понял насколько удачно я расположил крепления.

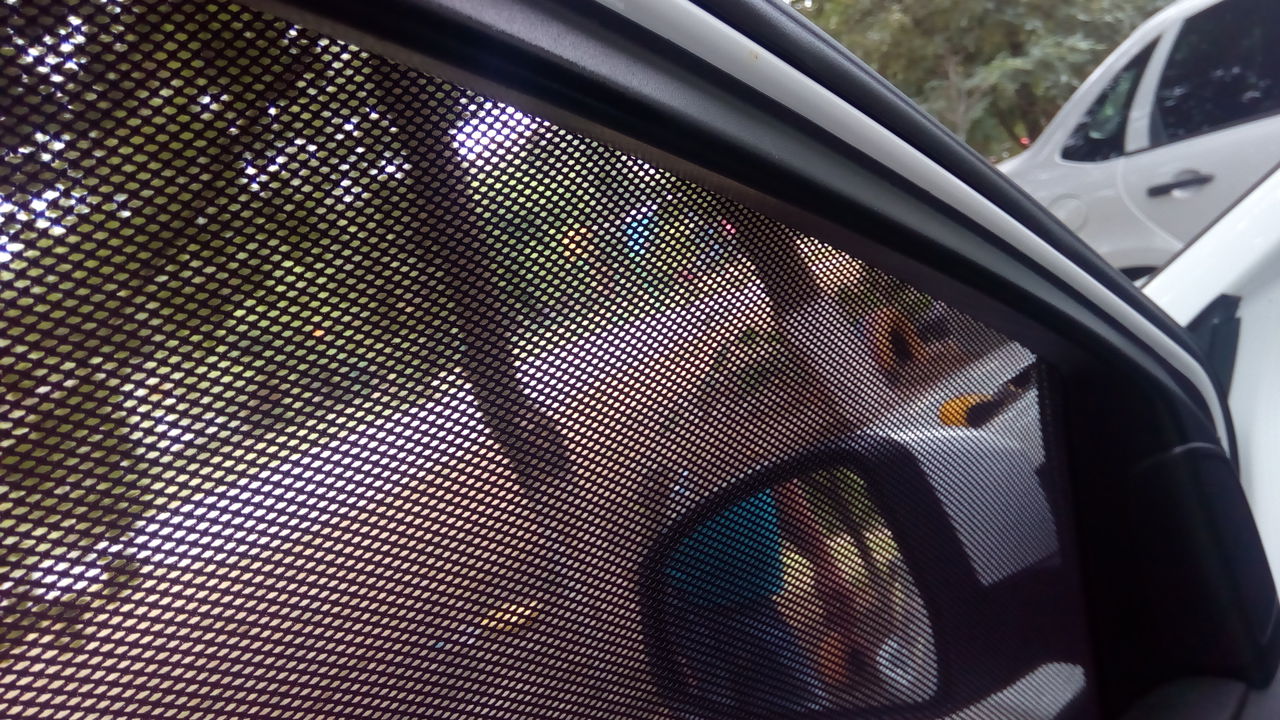

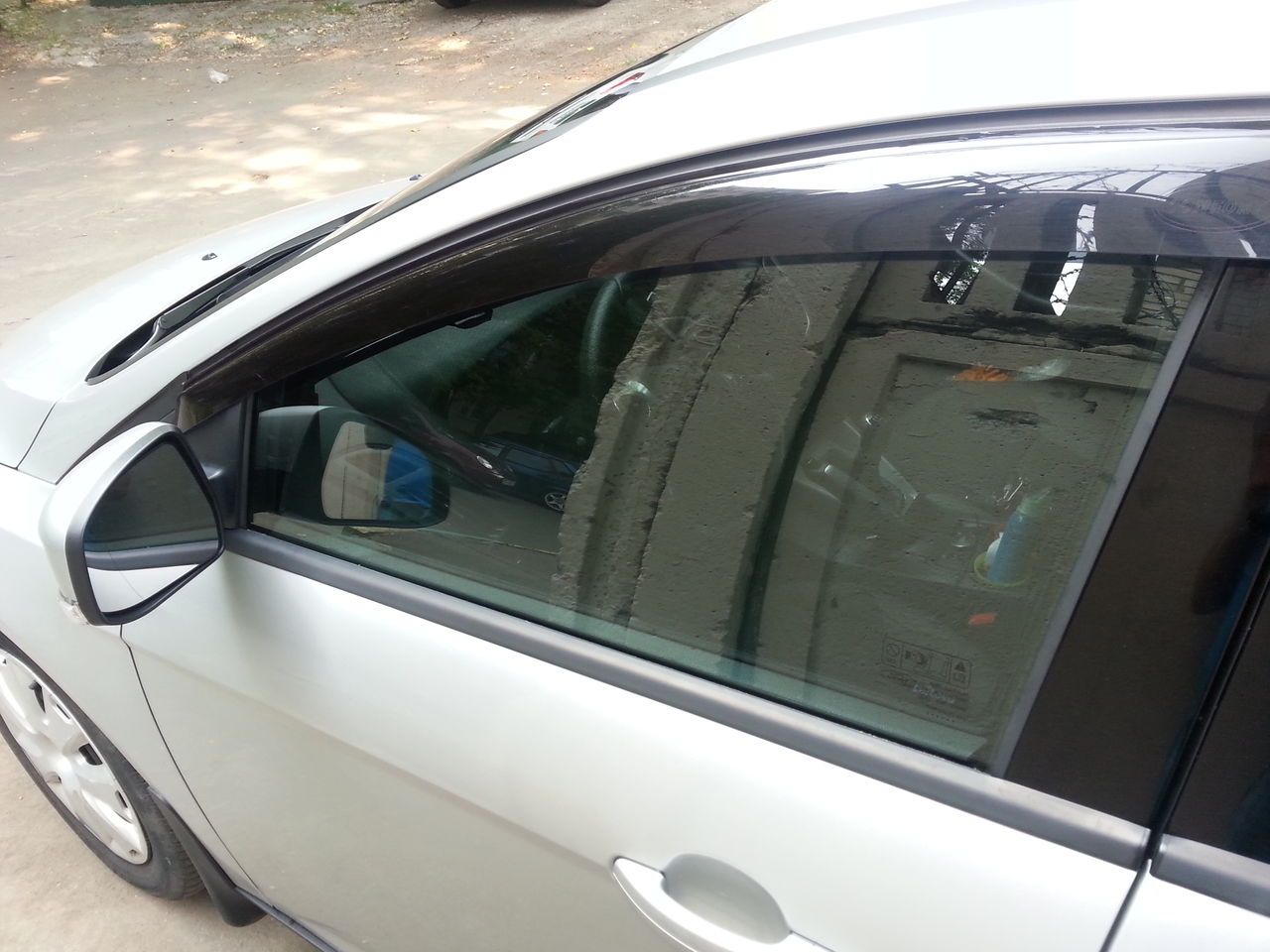

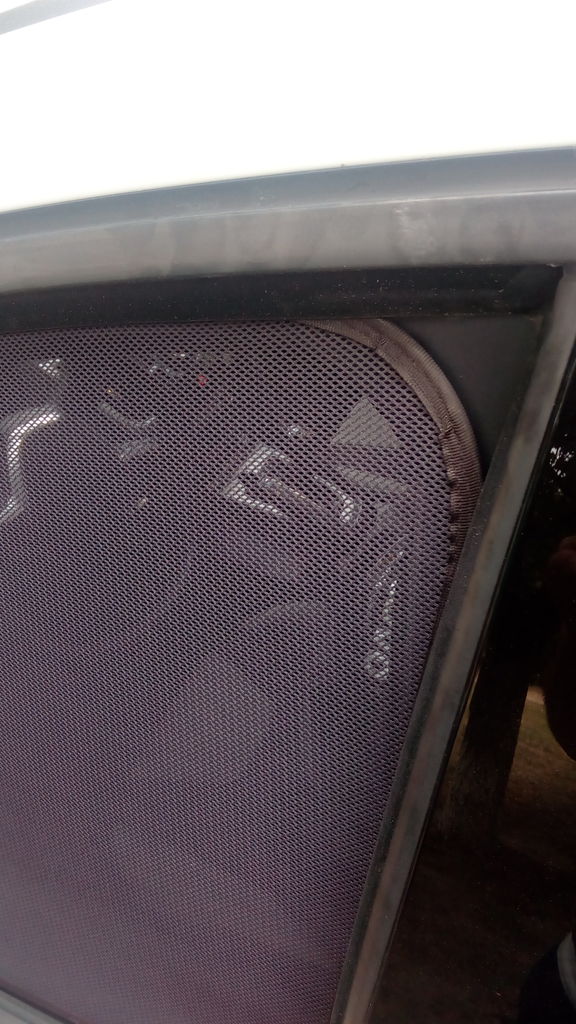

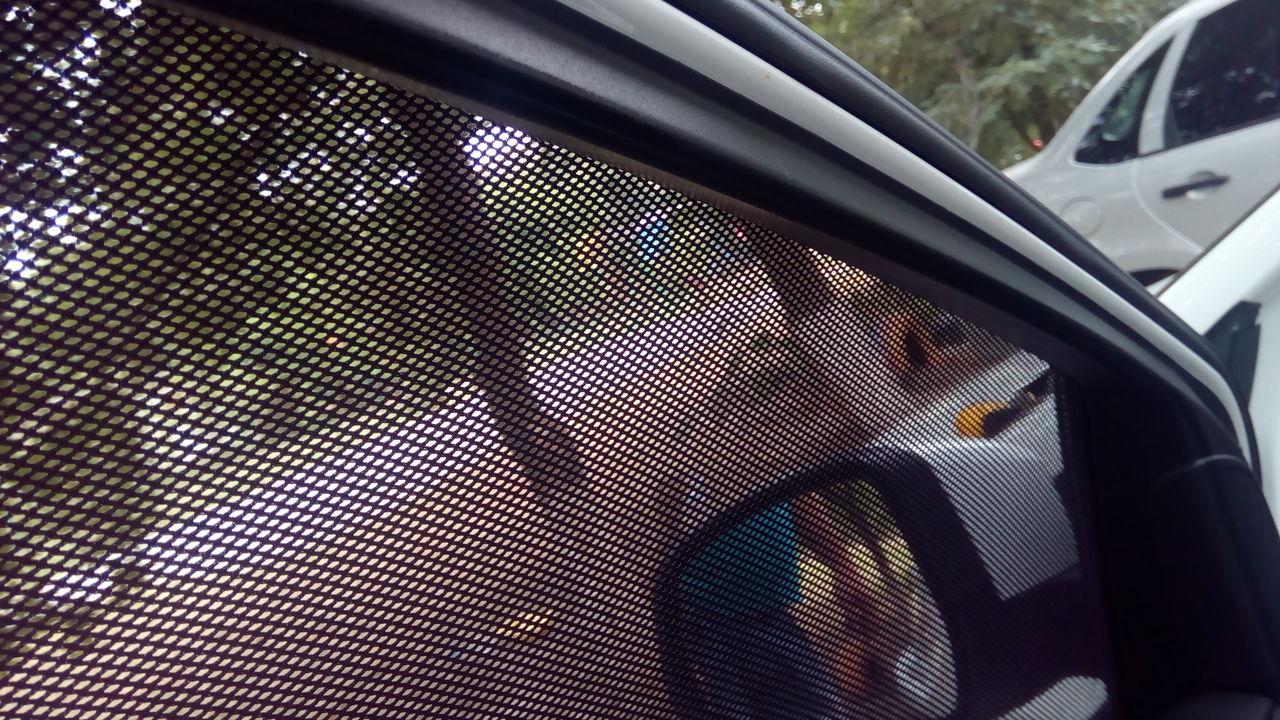

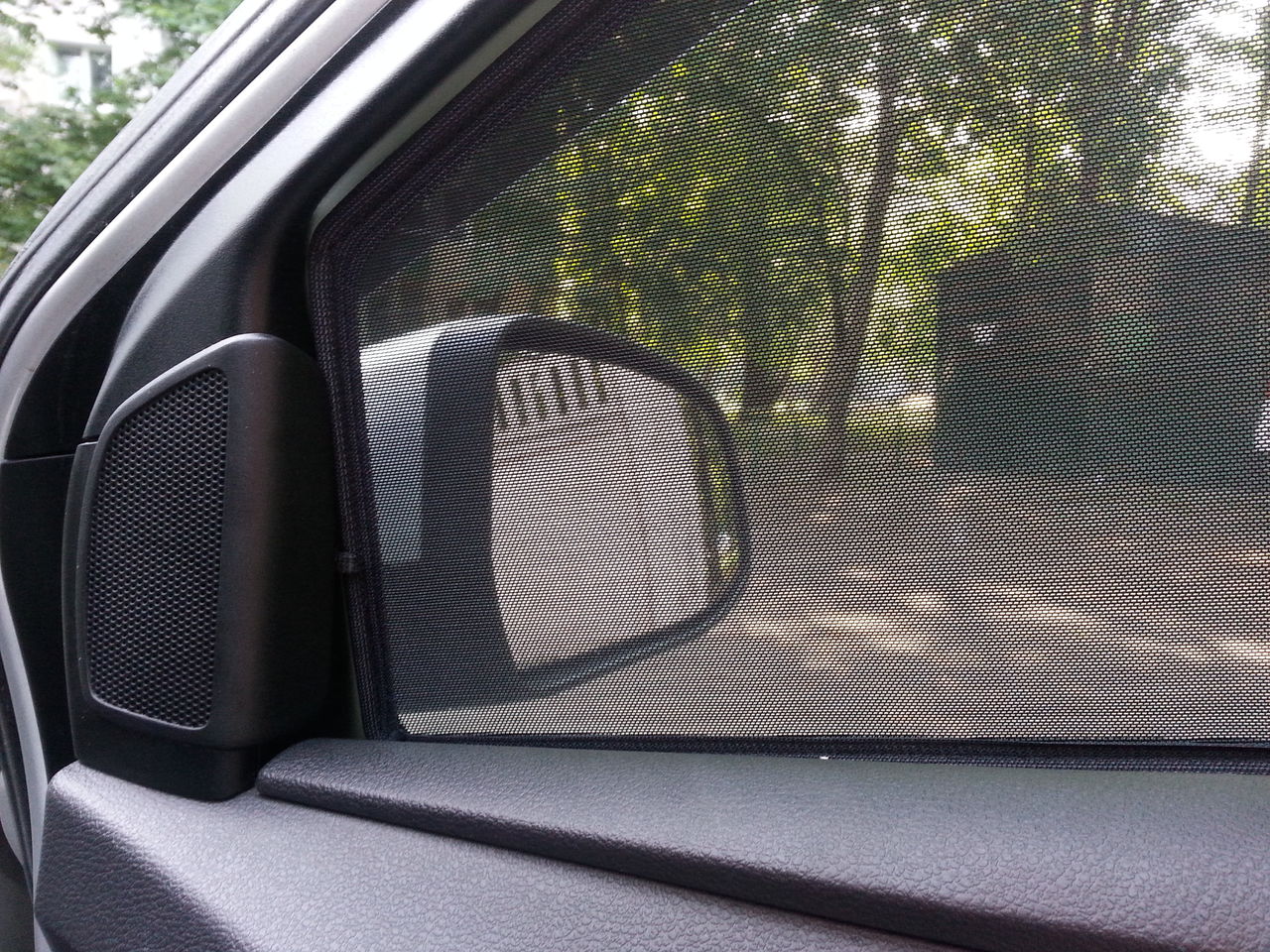

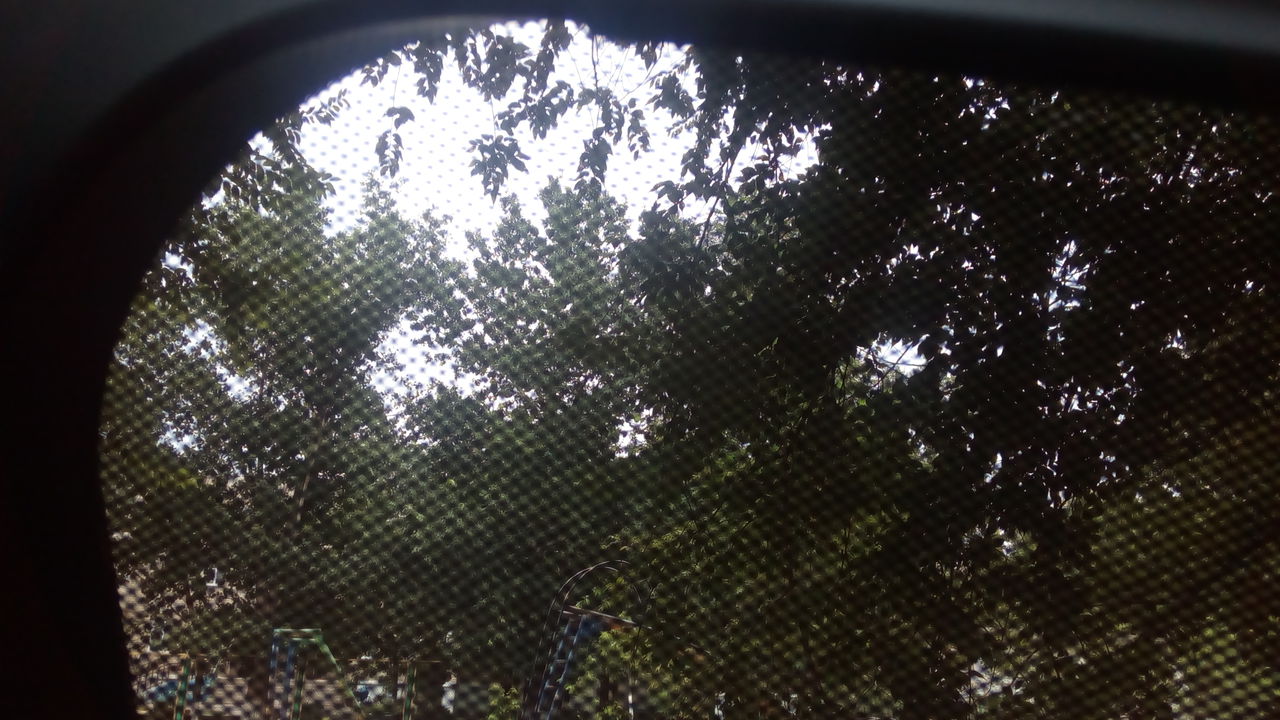

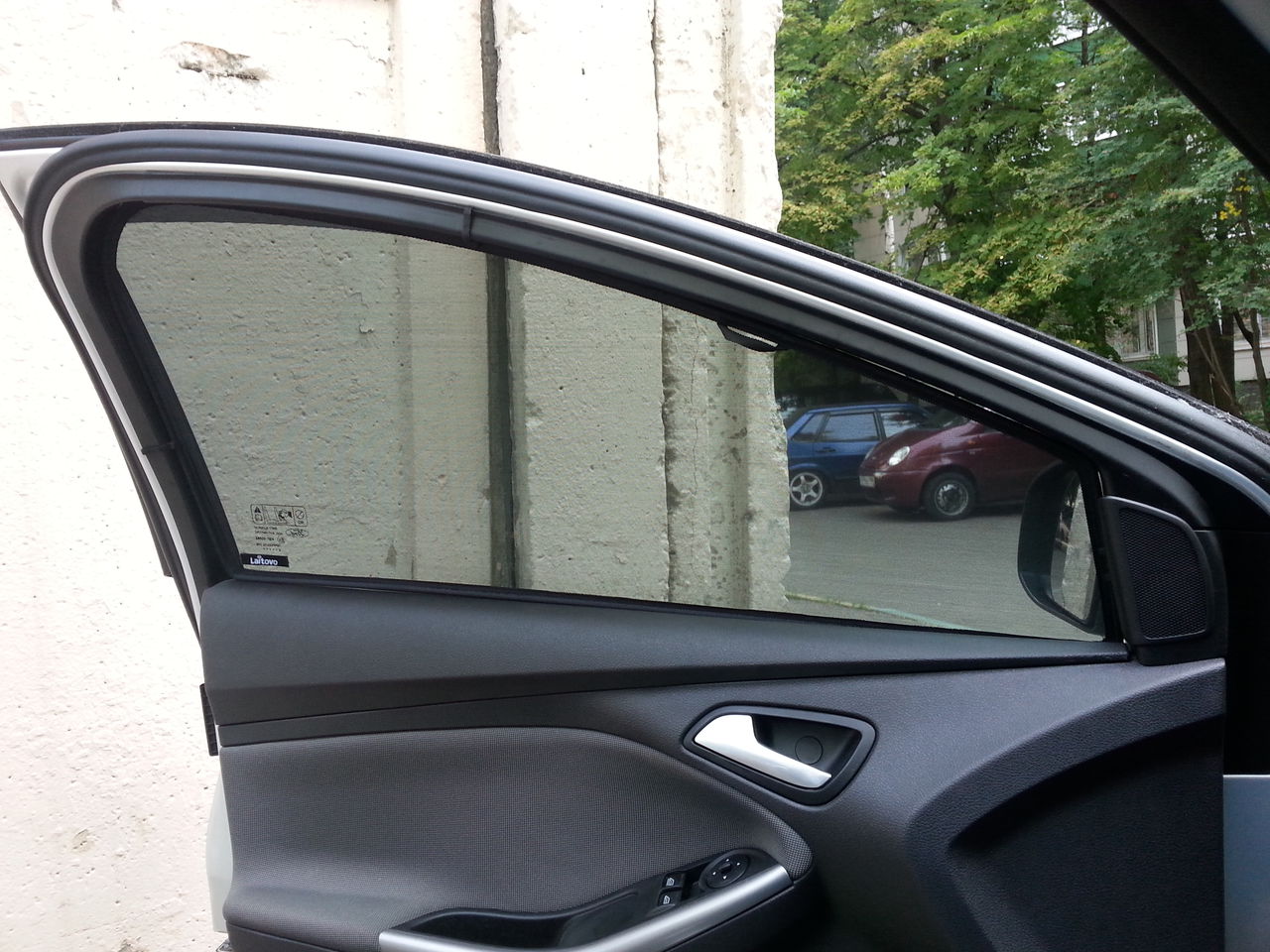

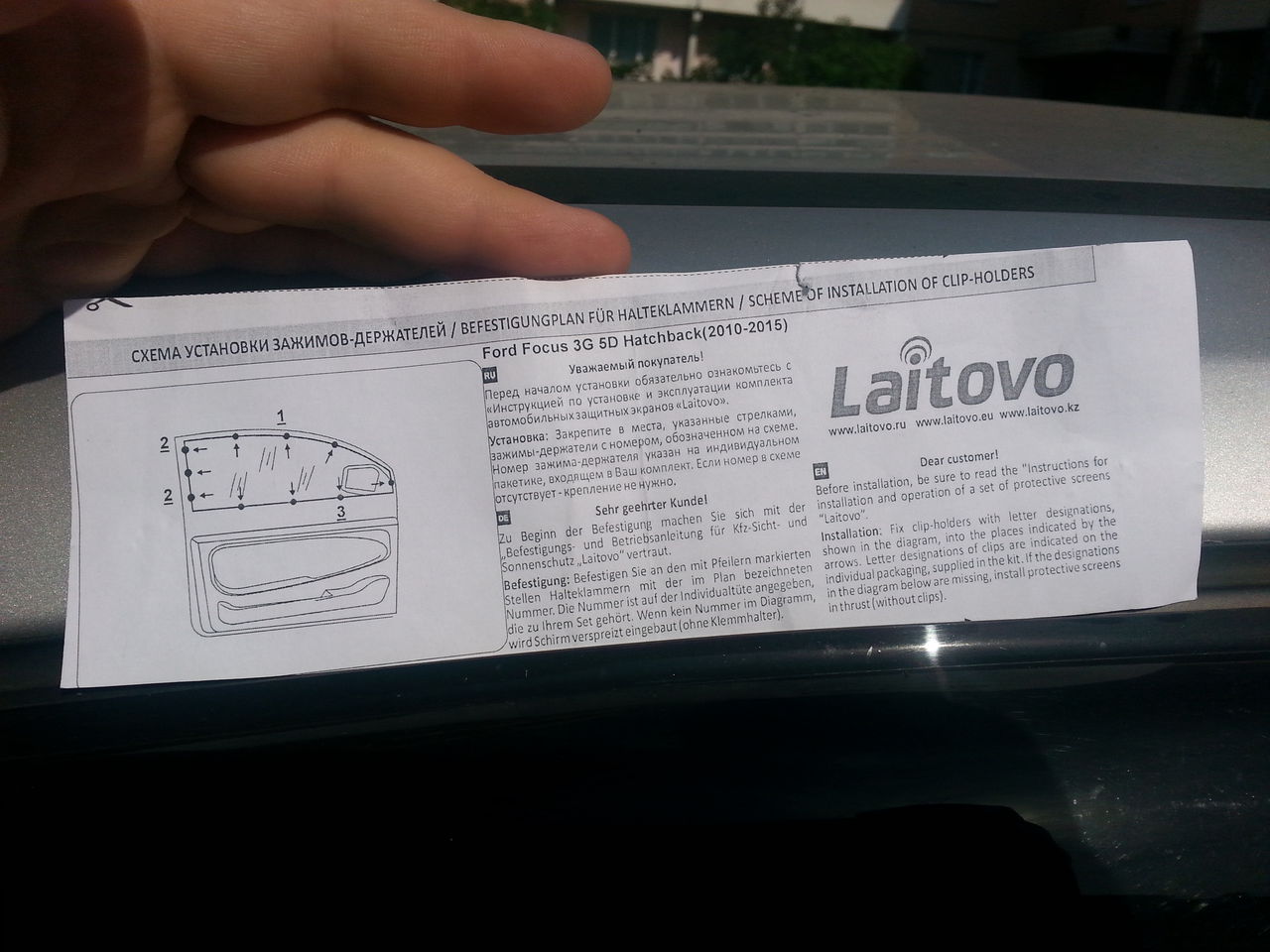

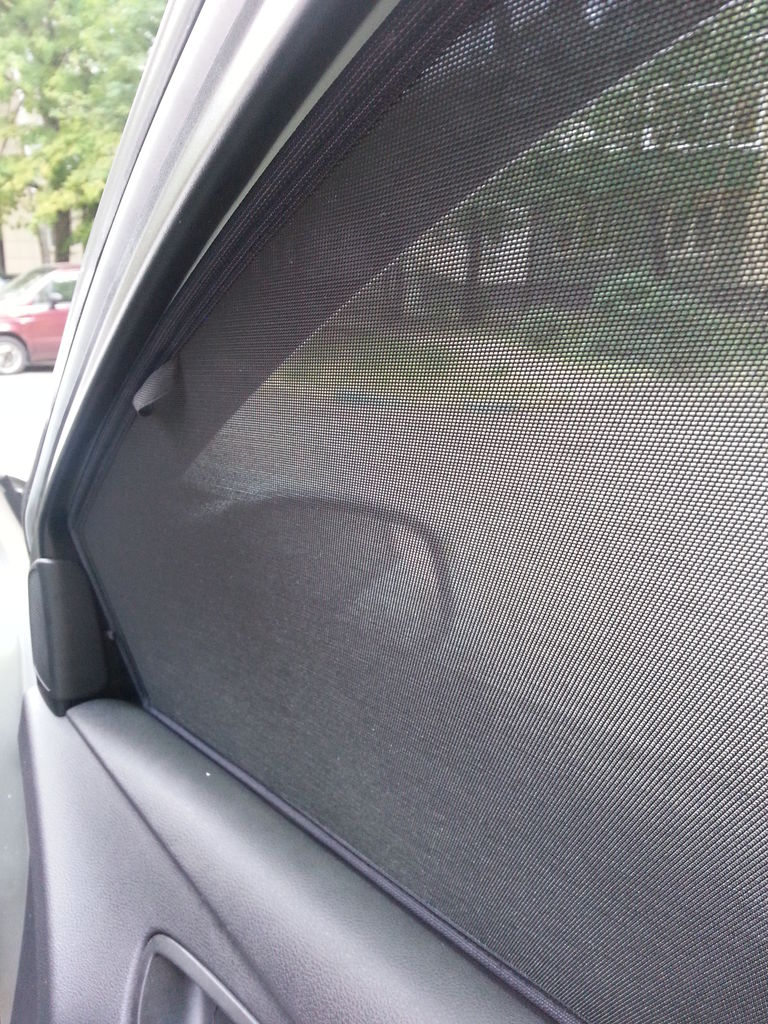

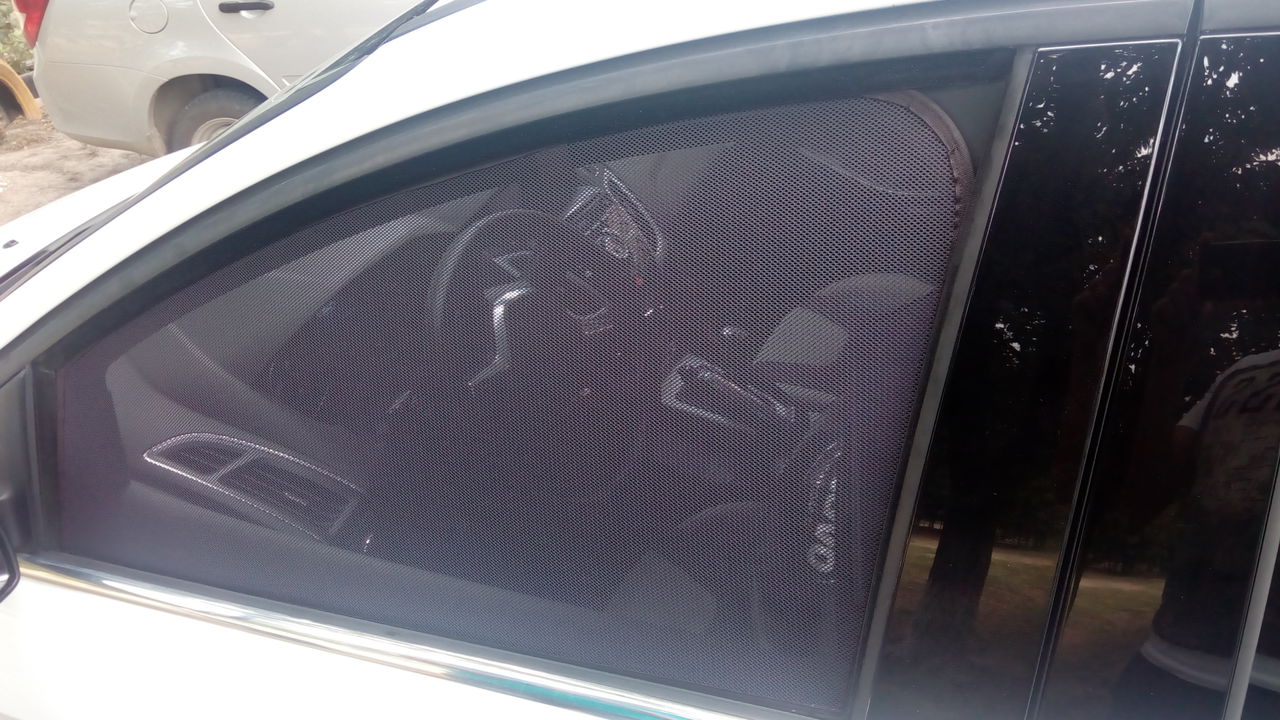

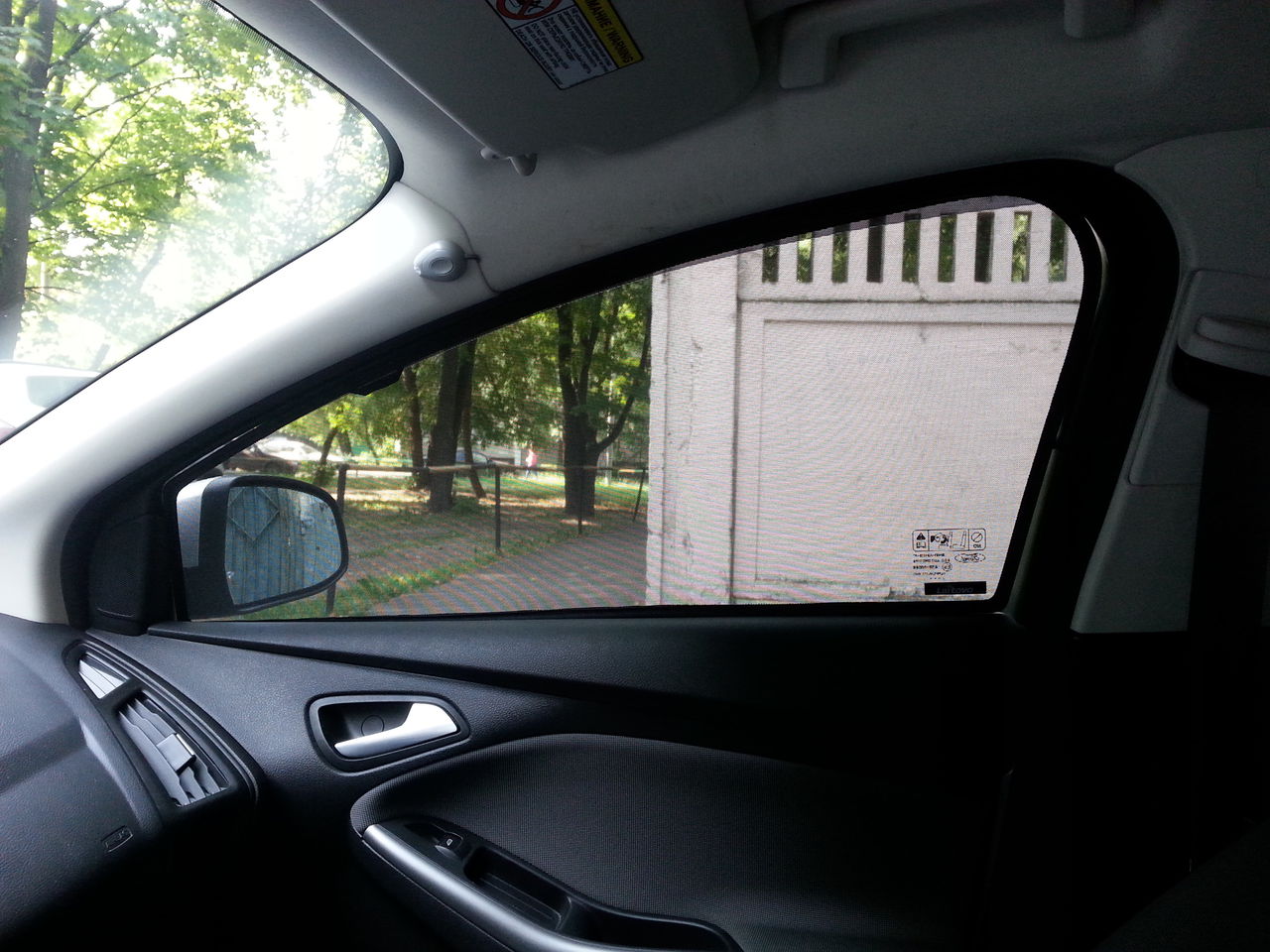

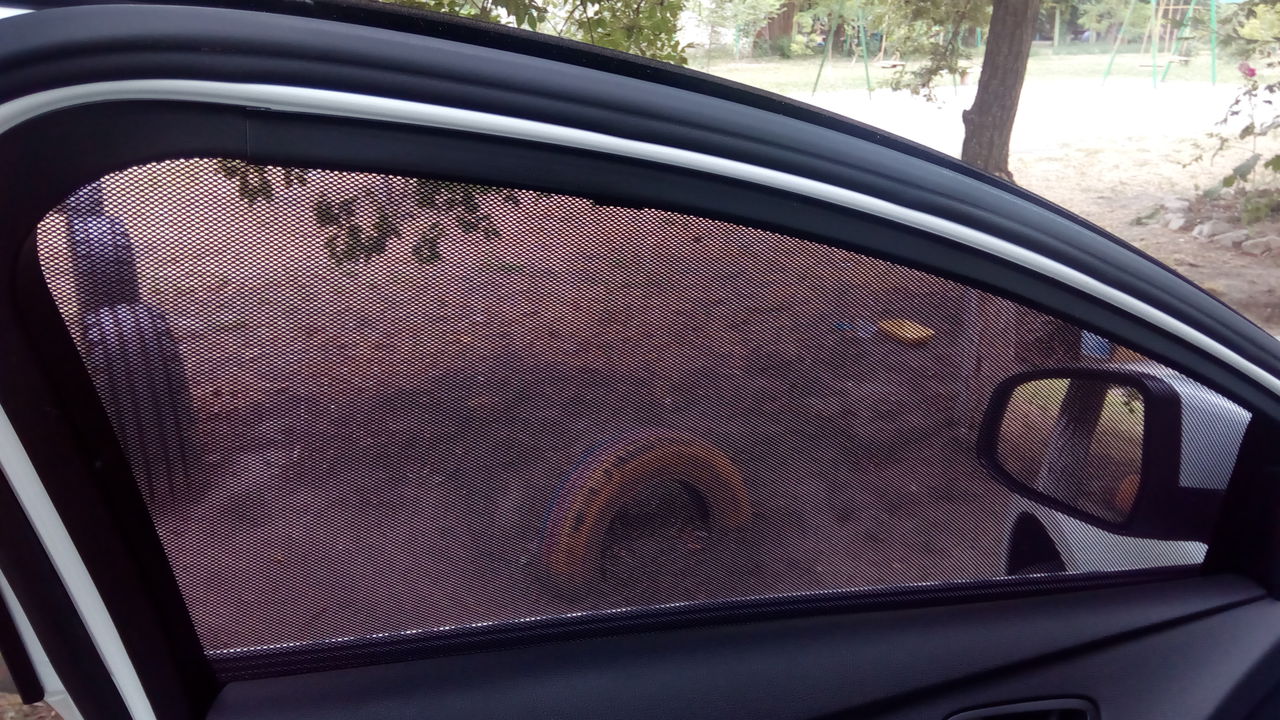

Вот немного фоток с монтажа
qxside

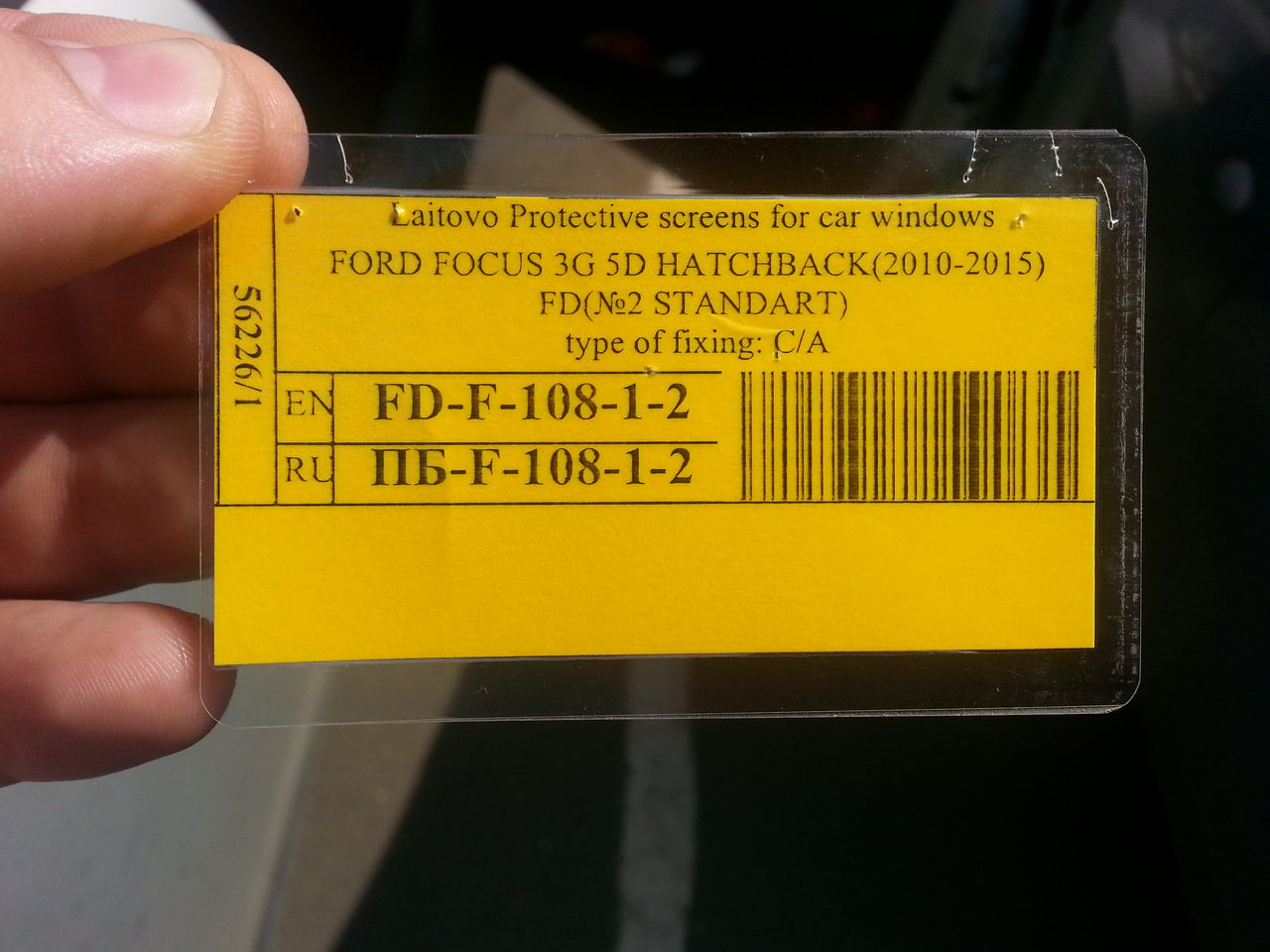

Посмотри я выше выкладывались фотки. Просто я сравнивал свои с лайтово и сделал вывод,что именно для фокуса лайтово очень много щелей оставляет.
9 июля 2016 mobile
Ставрополь 26 Саня
Сетка крупная? Реально быстро снять/поставить изнутри? Смотрятся хорошо) Что за фирма (сайт)?
qxside
Ячейки штангелем не мерил,снимаются быстро,смотрятся лучше чем лайтово. Покупал на авито в Ставрополе. Шьют тупо в гараже.
26 июля 2016
У меня с обзором все нормально. Если качество фуфло, никакого обзора и не будет. Заказывал на сайте на камри. Сели как родные. Солнечного света меньше попадает. В салоне не душно. В общем, крутая вещь.

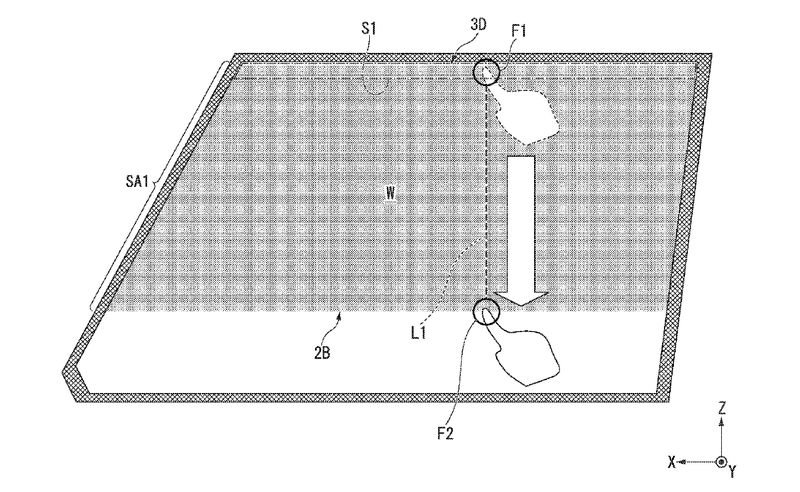

"Вместо шторок: Honda запатентовала настраиваемую тонировку стекол.
Патентное ведомство США опубликовало выданное Honda Motor свидетельство на уникальную систему затемнения стекол. Управлять ею можно с помощью привычных смартфонных жестов.
8 лет
Люди кто нибудь заказывал себе каркасные шторки на окна. Хочу себе заказать, но куда не позваню говорят, что на новый форд фокус 3 хечбек нет лекал. Может у кого нибудь есть, скинте буду очень благодарен.
Добрый день! Владельцы фокус 3 седан в Костроме или Москве ! Просьба огромная! Заедте на фирму и закажите себе шторки по кругу(кроме лобового). А то мне из Краснодара далеко(((
eqpym
хэтч передние только (задние обычной тонировкой лучше затонирую - обзорность у нее как никак лучше), но вроде как они и не отличаются ничем от седана (боковые по крайней мере)
Ребята, пора к лету готовиться, вопрос снова становится актуален.
В теме про финис-коды что-то сказано про ШАТНЫЕ шторки для фф3 от форда (не climair). Кто-нибудь видел такие живьем?
Climair устраивает в принципе, но не вижу таких для седана - только для хэтча и вагона делают, кажется.
а ни кто не заморачивался с тонировкой которая регулируется, не помню как называется правда, вещь интересная, но дорогая.
10 янв аря 2013
Если такое стеклышко разобьют, то я буду плакать.
Вот, кстати, видео есть:
24 апр еля 2013
Парни! на второй фокус кто нить шторки ставил каркасные, увидеть бы как это выглядит,можт кто фотки скинет, если есть такие, думаю самому заморочить данный аксессуар. и из чего и как сделаны крепления(они же вродь у всех практичски адинакавыи)?
30 апр еля 2013
БРАТЬЯ ! Пишите сразу в личку. Купил . Фотки позже выложу. ВЕСЧ ! Правда дорого!

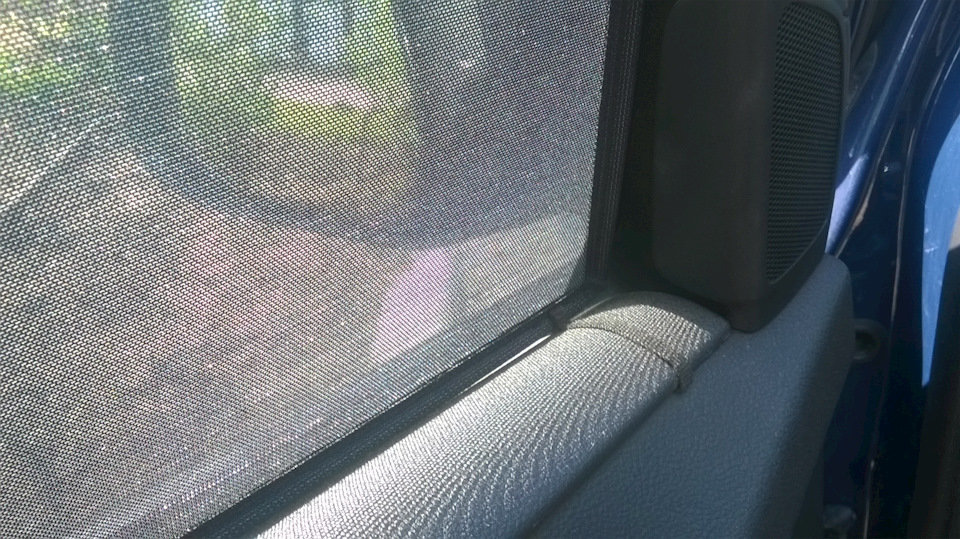

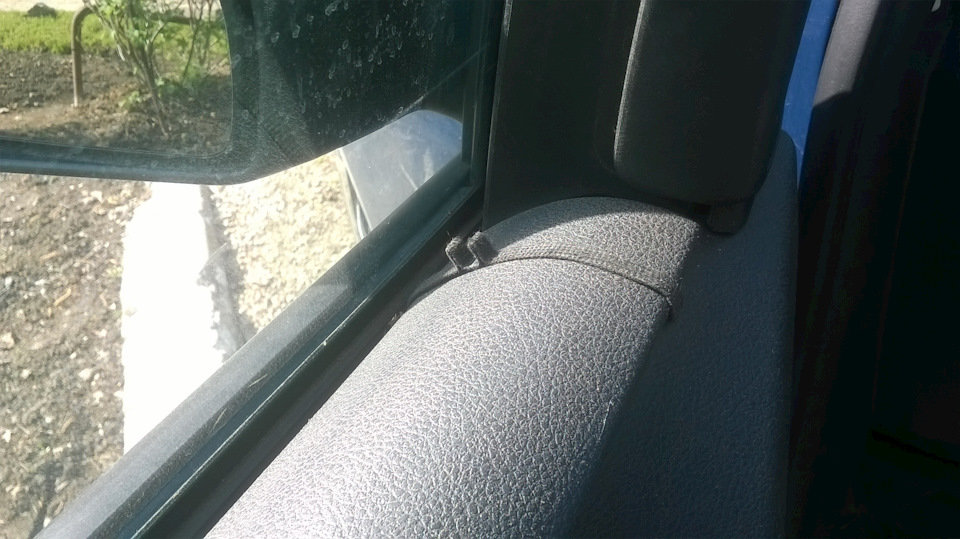

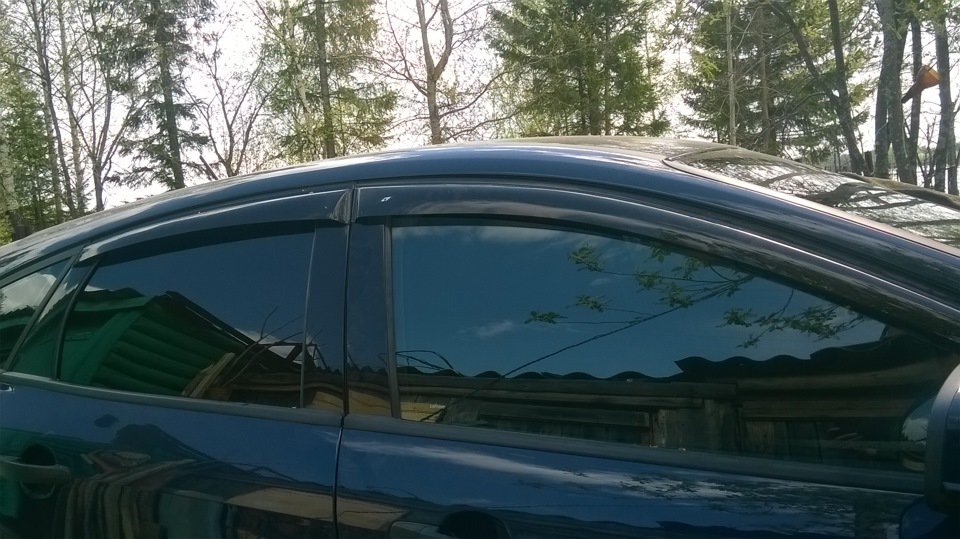

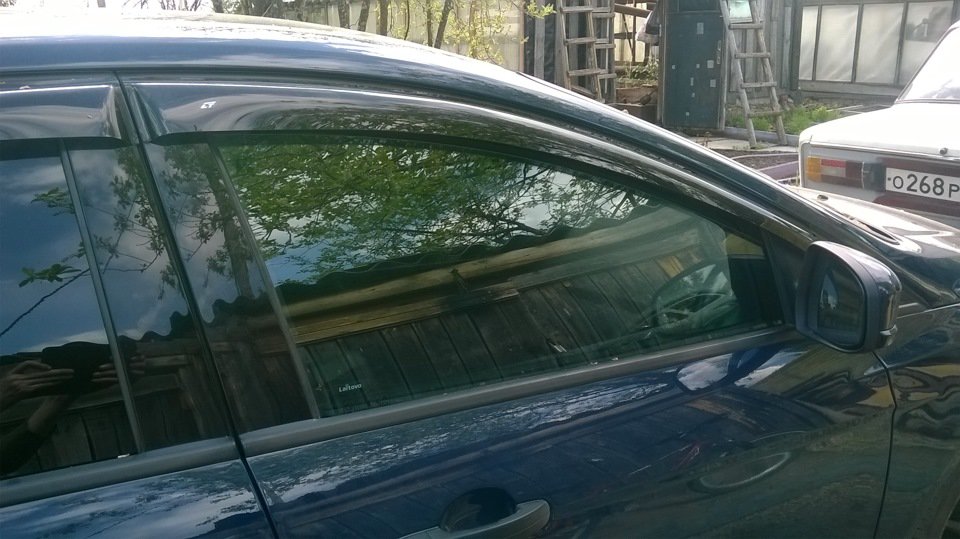

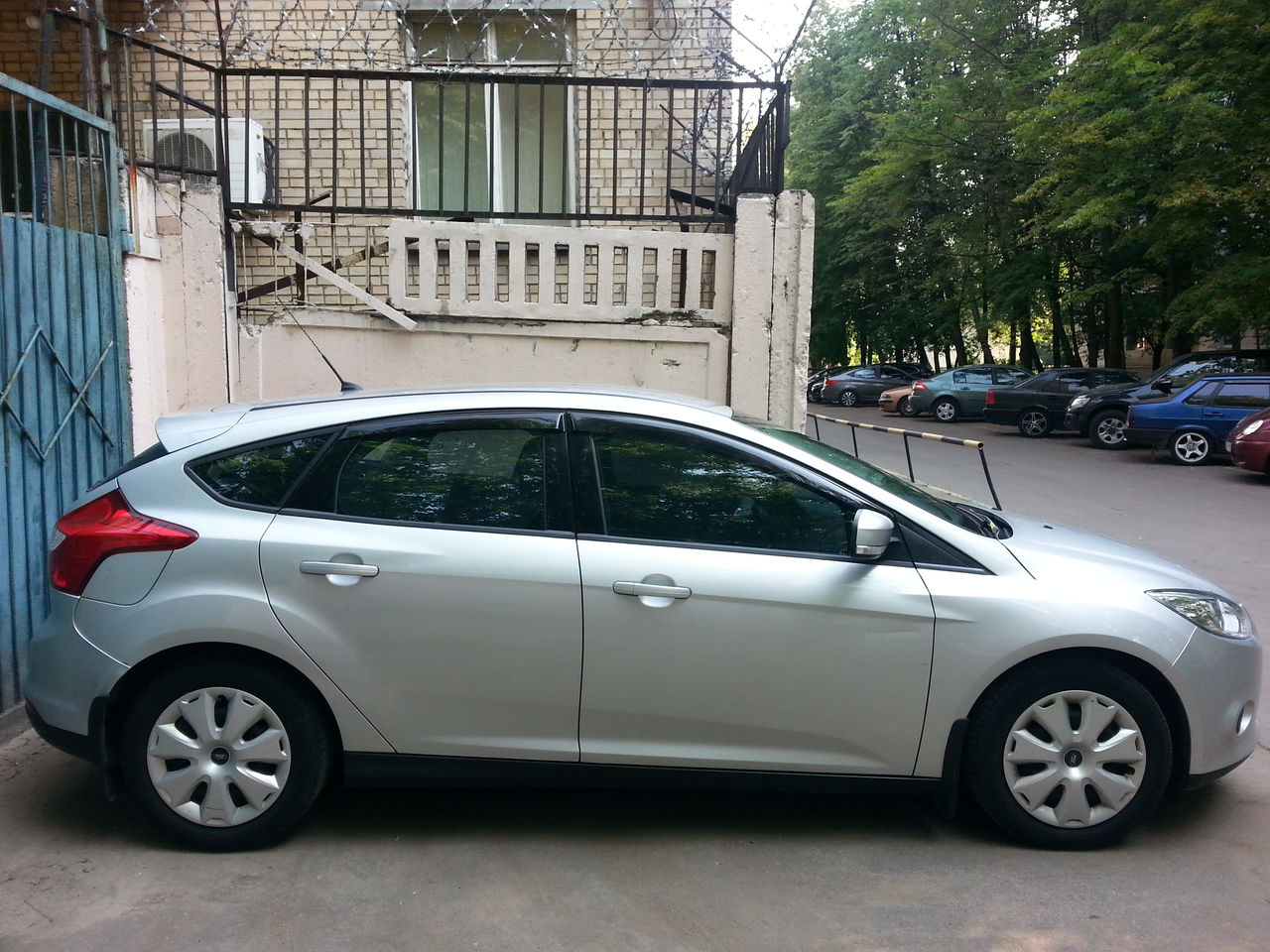

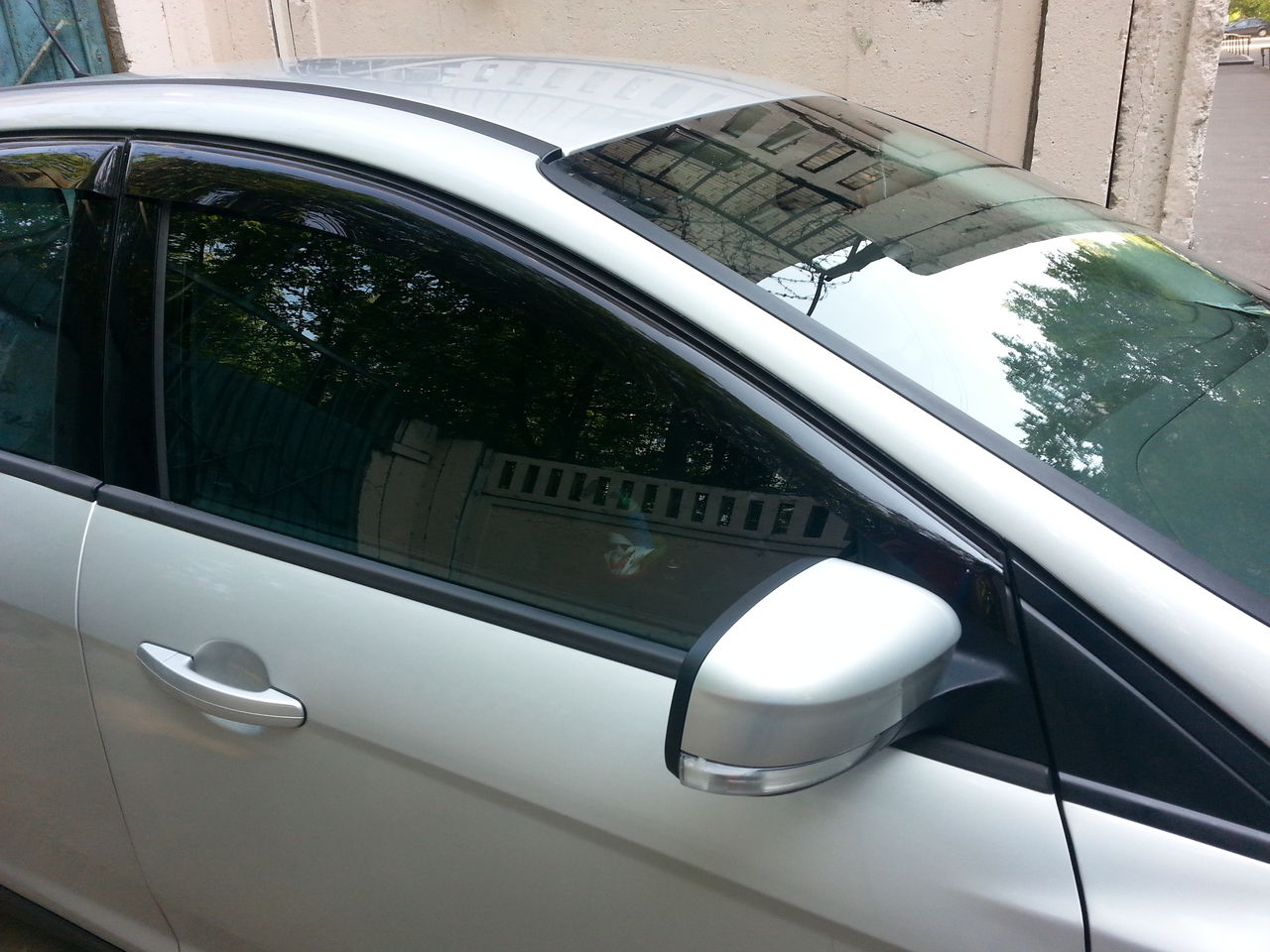

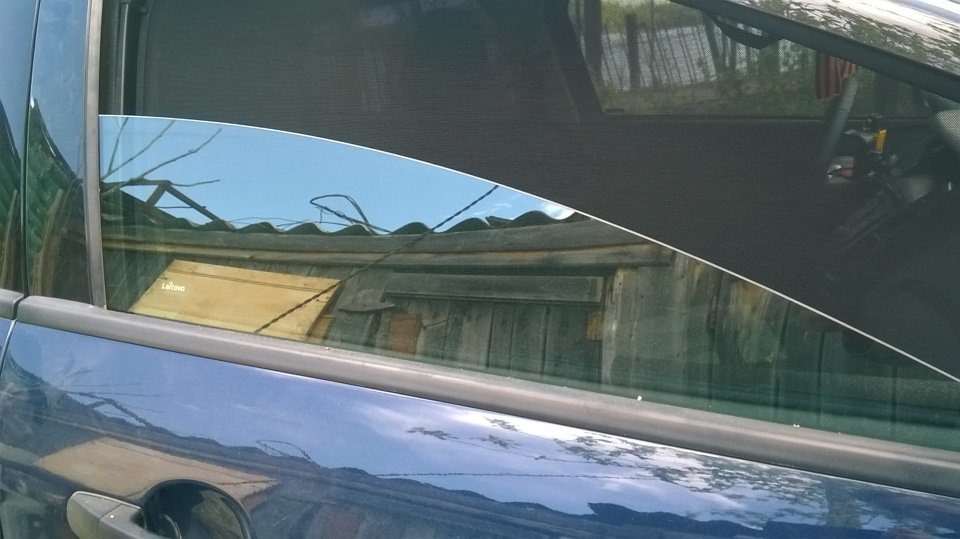

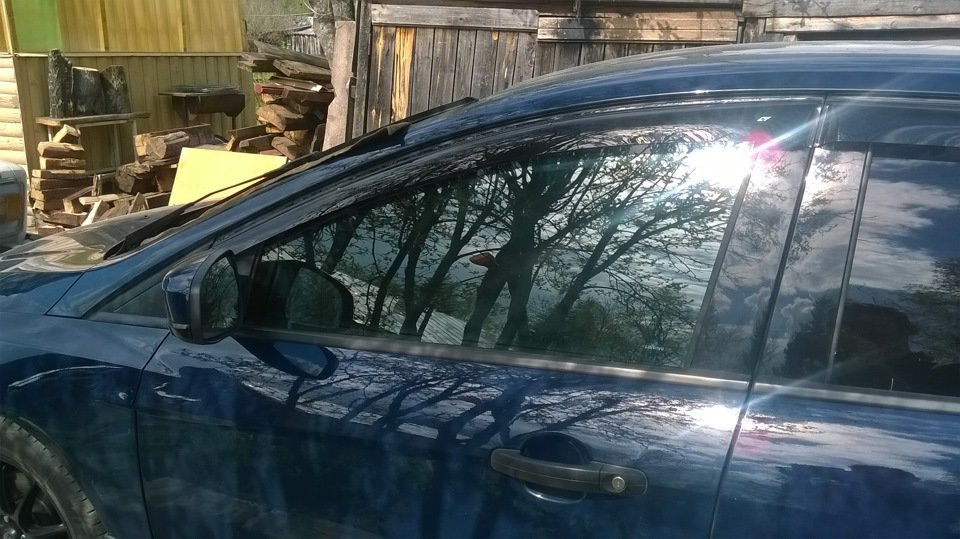

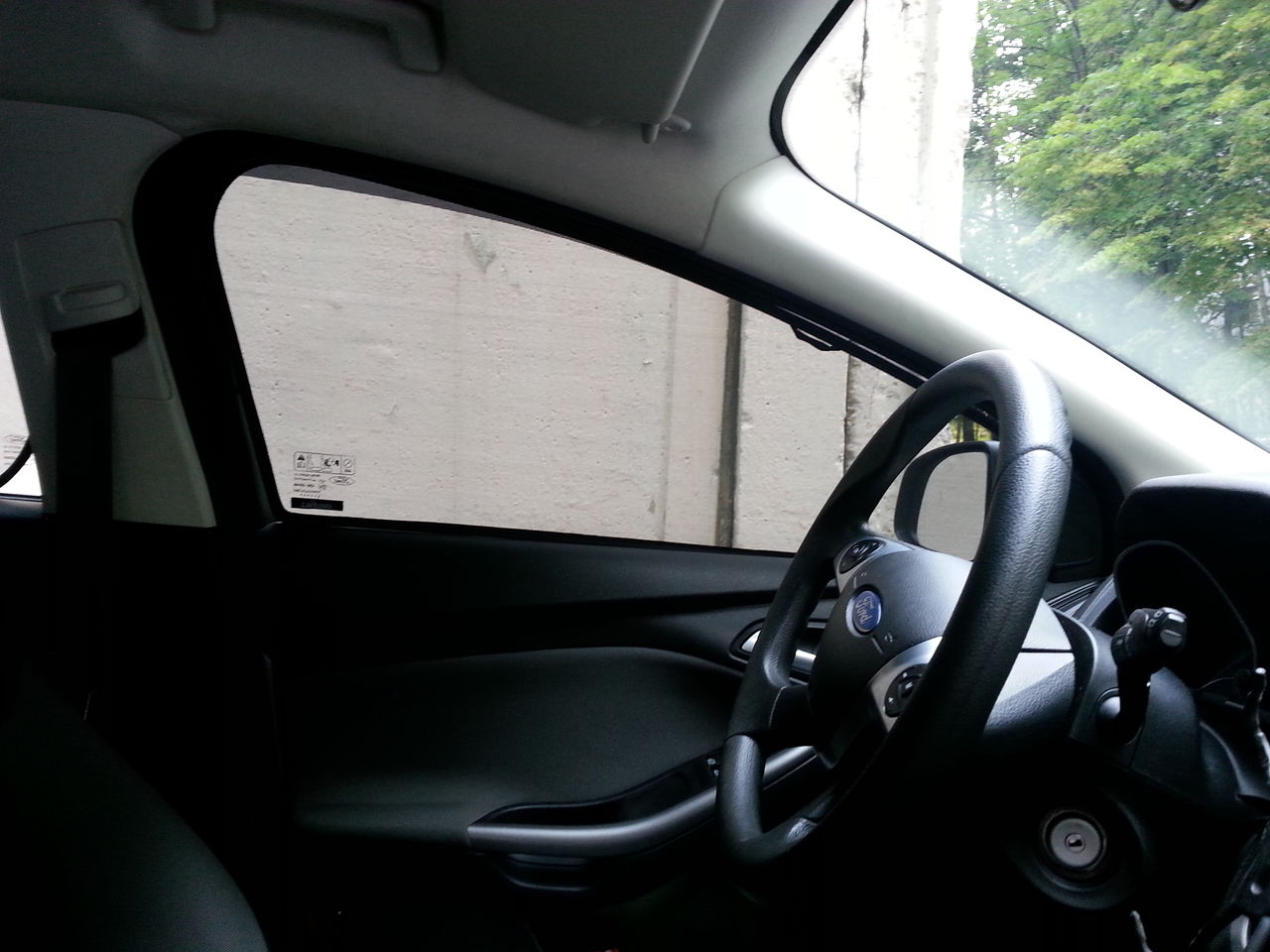

Фотки ниже. Как то-так.
Всю полноту эффекта фотик до конца не передал т.к. много бликов которые при естественном виде не видно.
В дождь снимаю передние боковые.
Бывает езжу с открытыми передними окнами. Шторки мне не мешают и крепятся нормально.
Не курю, может поэтому и не мешают
У меня уже третья машина с данными шторами! Все просто супер! В машине не курю, поэтому меня не парит сей факт! А вообще там есть со специальным вырезом для курения и под зеркала кто плохо видит. Установку и ребенок проведет.
1 июля 2014
Перед использованием обязательно ознакомьтесь с данной инструкцией по установке и эксплуатации защитных экранов EscO©.
Подготовка к установке
В связи с небольшой погрешностью обшивок дверей, а также транспортировкой, при установке шторок могут возникнуть зазоры или щели между шторкой и обшивкой. Это легко устраняется путем аккуратного подгибания каркаса шторки при непосредственной установке.
Установка шторок боковых окон на клипсы
Схема размещения клипс на двери автомобиля
Откройте дверь. Приведите стекло двери в нижнее положение.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
Закройте окно. Начинайте установку защитного экрана с угла зеркал заднего вида.
Откройте дверь. Приведите стекло двери в нижнее положение.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
3.Закройте окно. Начинайте установку защитного экрана с углов зеркал заднего вида.
Откройте дверь. Приведите стекло двери в нижнее положение.
В месте установки присвоенного номера клипсы-держателя со стороны салона начинайте установку креплений.
В отогнутый край пластиковой обшивки заведите зажим-держатель.
Подведите другой загиб зажим-держателя к обратному краю пластиковой обшивки и защелкните зажим-держатель. Он должен зацепиться с щелчком и прилегать к пластмассе.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
Повторите п. 2-4 во всех остальных местах установки* зажима-держателя, согласно схеме установки.
Закройте окно. Начинайте установку защитного экрана с углов зеркал заднего вида.
Установка шторок боковых окон на 3D клипсы
Схема размещения клипс на двери автомобиля.
Установка креплений производиться при температуре +10 . +30 С. Либо при прогретом салоне автомобиля.
Откройте дверь. Приведите стекло двери в нижнее положение.
Не снимая защитную пленку с клейкой ленты, разместите крепления на экране в местах расположения, указанных в инструкции.
Определите места установки креплений на обшивке дверного проема.
Обезжирьте места установки креплений и с усилием прижмите к рамке окна на 5-10 секунд.
Установите нижнюю часть автошторки, затем боковую, затем верхнюю.
Снятие автошторок производиться в обратной последовательности.
Установка шторок боковых окон на магниты
Схема размещения ответных пластин магнитов на двери автомобиля.
Установка креплений производиться при температуре +10 . +30 С. Либо при прогретом салоне автомобиля.
Откройте дверь. Приведите стекло двери в нижнее положение.
Не снимая защитную пленку с клейкой ленты, разместите крепления на экране в месте расположения магнитов.
Определите места установки креплений на обшивке дверного проема.
Обезжирьте места установки креплений и с усилием прижмите к рамке окна на 5-10 секунд.
Установите нижнюю часть автошторки, затем боковую, затем верхнюю.
Снятие автошторок производиться в обратной последовательности.
Установка шторки заднего ветрового стекла и форточек
