В настоящем руководстве используются следующие указания по технике безопасности:
УКАЗАНИЕ - Служит для указания на специальные рабочие операции, методы, информацию, использование специальных вспомогательных средств и т. д.
ОСТОРОЖНО - Невыполнение инструкции может привести к повреждению изделия.
⚠ ОПАСНОСТЬ - Невыполнение инструкции может привести к травматизму людей или к опасности для их жизни.
⚠ ОПАСНОСТЬ для окружающей среды!
Смазочные материалы и очищающие средства не должны попадать в землю, грунтовые воды или в канализацию.
• Запросите таблицы параметров безопасности для соответствующих изделий в учреждении, ответственном за охрану окружающей среды в вашем регионе, и соблюдайте их.
• Собирайте отработанное масло в емкости достаточных размеров.
• Утилизируйте отработанное масло, загрязненные фильтры, смазочные материалы, а также очищающие средства согласно предписаниям по охране окружающей среды.
• При работе со смазочными материалами и очищающими средствами соблюдайте предписания изготовителей.
Предписания по монтажу
1. Предписание по монтажу гидравлических насосов на коробки отбора мощности ZF исполнения "c".
Присоединение гидравлических насосов должно соответствовать стандарту ISO 7653 тип D.
а) Дополнительное предписание: (для всех типов коробок отбора мощности) Уплотнение между насосом и коробкой отбора мощности:
Уплотнение между насосом и коробкой отбора мощности должно производиться двумя уплотнительными кольцами (D1 + D2) и с удалением воздуха (E1) между уплотнительными кольцами.
Устройство удаления воздуха должно обеспечивать, чтобы не отсасывалось трансмиссионное масло и в коробку передач не попадала жидкость для гидросистем.
Уплотнительные кольца должны быть устойчивыми к температурам до 120 °C.
Уплотнительное кольцо со стороны коробки отбора мощности (D1) должно герметизировать коробку передач с разрешенным производителем транспортного средства / ZF маслом.
Уплотнительное кольцо со стороны насоса (D2) должно герметизировать насос с жидкостью для гидросистем.
Всегда должно обеспечиваться функционирование вентиляционного отверстия (не закрашивать, не закрывать, очищать).
При подтекании масла в точке (E1) должна быть незамедлительно проверена вся система.
b) Нагрузка: момент массы "M"
При исполнении "c" коробок отбора мощности статическая нагрузка прифланцовываемой части насосом (момент массы “М”) может составлять 30 Нм.
М = момент массы
G = вес насоса (вкл. арматуру)
s = Расстояние между центром тяжести насоса и соединительным фланцем насоса
X = центр тяжести насоса
ИСКЛЮЧЕНИЕ
Повышенная статическая нагрузка, составляющая макс. 50Нм, допускается только для коробок передач, у которых коробка отбора мощности N…/1 или N…/4 прифланцована непосредственно к корпусу.
2. Крутящий момент вала отбора мощности
Обусловленные конструктивным исполнением и видом управления, могут появляться высокие пиковые моменты. Допустимы отдельные толчки до 2-кратного номинального момента. При превышении требуется защита против
перегрузки. Не допустимы последовательность ударных моментов или
превышение характеристики колебаний > 1,5xT (эффективный момент).
Указанные значения действуют для частоты вращения вала отбора мощности 1500 мин-1.
3. Монтаж
Макс. допустимый угол изгиба b карданного вала не должен превышать 7°.
Cоблюдайте также “Директивы ZF для монтажа коробок переключения передач” (1203 765 910).
4. Приведение в действие коробок отбора мощности
После проведения монтажных и проверочных работ технический персонал обязан убедиться в том, что агрегат снова действует безупречно.
Мы указываем на то, что перед приведением в действие коробок отбора мощности, после крепления болтов карданных валов, фланец вала отбора мощности с карданным валом должен быть вручную проверен на свободный ход.
Эта проверка должна производиться без запуска двигателя.
Для повреждений вследствие несоблюдения этих указаний исключается любая гарантийная ответственность!
Моменты затяжки
Моменты затяжки болтов, винтов и гаек, выписка из ZF нормы 148
Моменты затяжки болтов и гаек см. ZFN 148, класс резьбового соединения 4, допуск моментов затяжки ± 10 %.
Эта норма действует для болтов по DIN 835 и DIN 939, и гаек по DIN 934.
Затягивание болтов производится с помощью тарированного динамометрического ключа.
Моменты затяжки указываются в следующем далее руководстве.
ВНИМАНИЕ
Использовать только оригинальные шпильки и гайки.
Варианты исполнения

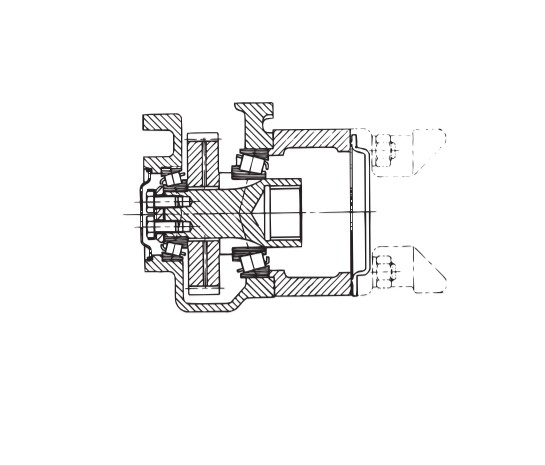

Исполнение "b" с фланцем вала отбора мощности Ø 90 мм, 4 отверстиями Ø 8,1 мм (другие размеры фланца по запросу)

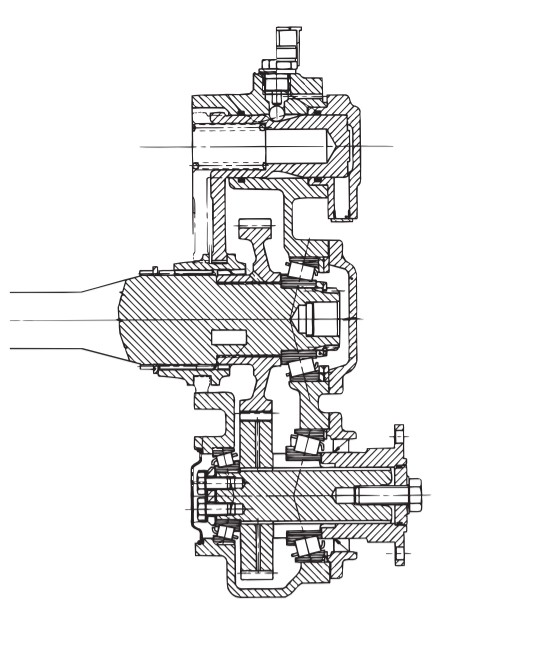

Исполнение "c"
для прямого присоединения насоса в соответствии с нормой ISO 7653. (Обращайте внимание на свободный ход насоса к фланцу вала отбора мощности коробки передач и карданному валу).
Подготовительные работы на коробке передач
Подготовительные работы на основной коробке передач
1 При необходимости слить трансмиссионное масло из коробки передач.
2 Демонтаж в последовательности нумерации.
3 Очистить уплотняемую поверхность.
- Снятые детали для монтажа N…/10 больше не потребуются.
- Внешнее кольцо подшипника промежуточного вала со стороны привода уже смонтировано заранее, и зафиксировано четырехкратной насечкой корпуса
Конический роликоподшипник
Проверить перед монтажом!
Для всех модификаций коробок передач 9 S 1110 TD, 9S 1110 TO и 9S 1310 TO должен использоваться один и тот же промежуточный вал.
Промежуточный вал - 14 зубьев (вал 1304 313 177)
Комплектный вал 1304 213 062

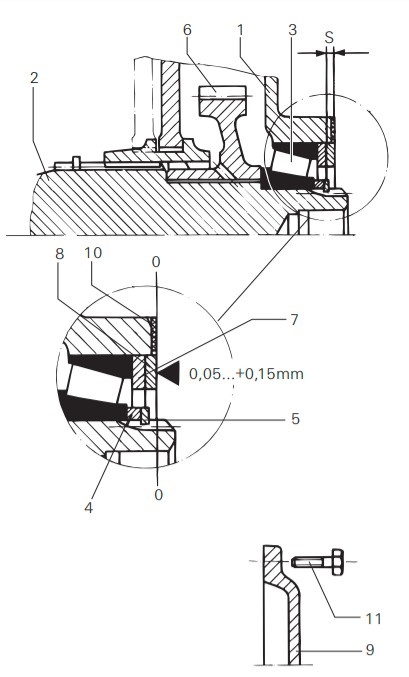

Измерение и установка конического роликоподшипника
Во время измерения и установки оба конических ролико-подшипника должны не иметь зазора, а также осевого предварительного натяжения. Свободное, без зазора, состояние конических роликов достигается прижатием внешнего кольца подшипника со стороны вала отбора мощности, при одновременном многократном проворачивании промежуточного вала.
Толщину “S” установочной шайбы выбрать таким образом, чтобы втулка была утоплена по отношению к плоскости корпуса на макс 0,05 мм или выступала до 0,15 мм.
УКАЗАНИЕ
- Перед установочной шайбой всегда должна устанавливаться основная шайба (7) толщиной 3,0 мм.
- Установочные шайбы поставляются толщины "S":
- 1232 304 115 = 2,95 мм
- 1232 304 118 = 3,10 мм
- 1232 304 093 = 3,25 мм
- 1232 304 096 = 3,40 мм
- 1232 304 099 = 3,55 мм
- 1232 304 102 = 3,70 мм
- 1232 304 105 = 3,85 мм
- 1232 304 108 = 4,00 мм
- 1232 304 110 = 4,10 мм
Пояснение

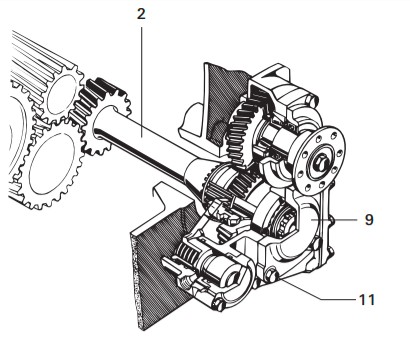

1 - Корпус, 2 - Промежуточный вал, 3 - Конический роликоподшипник, 4 - Шайба, 5 - Стопорное кольцо, 6 - Цилиндрическая шестерня, 7 - Основная шайба, 8 - Установочная шайба, 9 - Крышка, 10 - Уплотнение, 11 - Винт с шестигранной головкой.
Монтаж коробки отбора мощности
Учесть перед монтажом коробки отбора мощности
1. Оба винта с шестигранными головками M12x35(12) должны быть вставлены в корпус (1). В случае, если коробка отбора мощности была разобрана, это необходимо сделать до установки шестерен.
2. Отвинтить 4 винта с шестигранными головками (11) коробки отбора мощности, снять крышку (9) и удалить основную шайбу.
3. При установке коробки отбора мощности на коробку переключения передач повернуть промежуточный вал (2) так, чтобы произошло правильное зацепление.

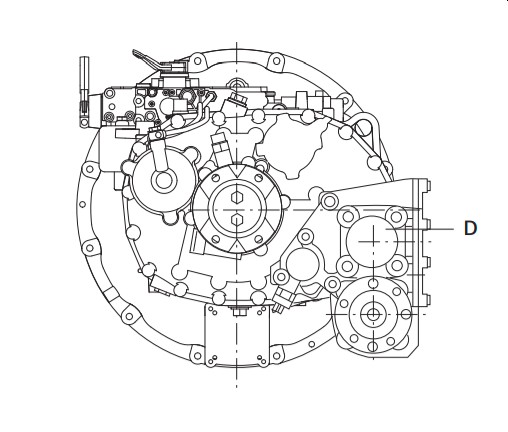

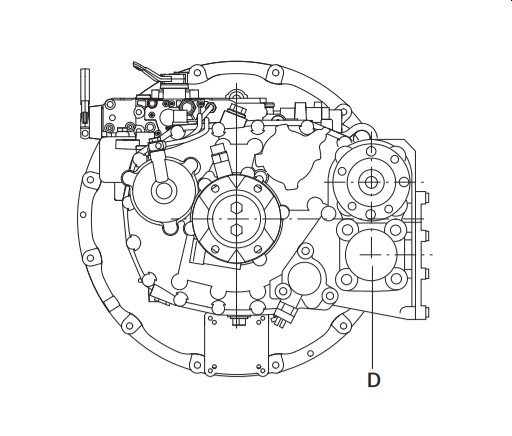

Монтаж коробки отбора мощности
4. Забить два цилиндрических штифта (13) в глухие отверстия корпуса коробки отбора мощности.
5. Снять крышку (14).
6. Слегка смазать и установить возвратную пружину (15) вилки переключения передач.
7. Положить уплотнение (16) на корпус коробки отбора мощности.
8. Установить коробку отбора мощности на коробку переключения передач и затянуть крепежные винты
Винты с шестигранными головками (12) заранее установлены на коробку отбора мощности.
9. Винт с шестигранной головкой (17):
с интардером (тормозом-замедлителем) M10x60
без интардера M10x65
10. винт с шестигранной головкой (18):
с интардером (тормозом-замедлителем)
M10x120 без интардера M10x130
11. Опять установить крышку (14) с уплотнением (19).
Моменты затяжки:
4 винта с шестигранными головками M10 (11) = 46 Нм
2 винта с шестигранными головками M12 (12) = 79 Нм
1 винт с шестигранной головкой M10 (17) = 46 Нм
1 винт с шестигранной головкой M10 (18) = 46 Нм
8 винтов с шестигранными головками M6 (20) = 10 Нм
Монтаж дополнительной коробки отбора мощности
Монтаж дополнительной коробки отбора мощности NL/1 или NL/4 на месте отбора мощности "D".
(Необходим переходный корпус 1304 199 010)
По новому измерить и установить конический роликоподшипник.
1 Вывинтить 4 винта с шестигранной головкой (11) из крышки (9) и снять их (отпадает).
2 Снять установочную шайбу (8) и основную шайбу (7).
3 Установить конический роликоподшипник, учитывая вышеописанные указания, однако без основной шайбы (7).
4 Измерить расстояние от уплотнения до кольца подшипника.
5 Измерить длину центрирующего буртика на переходном корпусе.
6 Разница обоих измерений соответствует толщине установочной шайбы.
7 Выбрать установочную шайбу (8) так, чтобы было возможно достичь предварительный натяг макс. 0,15 мм или соответственно макс. 0,05 мм.
8 Установить переходный корпус на положенное уплотнение и подсоединить NL/1 или NL/4, используя еще одно уплотнение.
Момент затяжки для M12 = 79 Нм.
Установочные шайбы поставляются толщины "S":
1232 304 115 = 2,95 мм
1232 304 118 = 3,10 мм
1232 304 093 = 3,25 мм
1232 304 096 = 3,40 мм
1232 304 099 = 3,55 мм
1232 304 102 = 3,70 мм
1232 304 105 = 3,85 мм
1232 304 108 = 4,00 мм
1232 304 110 = 4,10 мм
После установки коробки отбора мощности N…/10 необходимо залить в коробку передач дополнительно около 0,5 дм3 (0,5 л) масла.
Затем на 3 минуты включить двигатель при нейтральном положении коробки передач. После этого вновь проверить уровень масла в коробке передач, и при необходимости долить до начала переливания.
По завершении заправки масла снова затянуть все резьбовые пробки на коробке передач.
Момент затяжки: M38x1,5 = 120 Нм.
M24x1,5 = 50 Нм.
Блокирование передачи
Блокирование передачи
для приводимых от сцепления коробок отбора мощности для коробок передач: 9 S 1110 TD/TO и 9 S 1310 TO
УКАЗАНИЕ
У некоторых транспортных средств должно быть обеспечено, чтобы при включенной коробке отбора мощности не могла включаться никакая передача, или чтобы коробка отбора мощности не могла включаться, если включена передача. Для всех приводимых от сцепления коробок отбора мощности может поэтому поставляться пневматическая ZF система блокирования передачи. Блокировочная система стопорит систему тяг и рычагов и, таким образом, исключает неправильное управление транспортным средством.

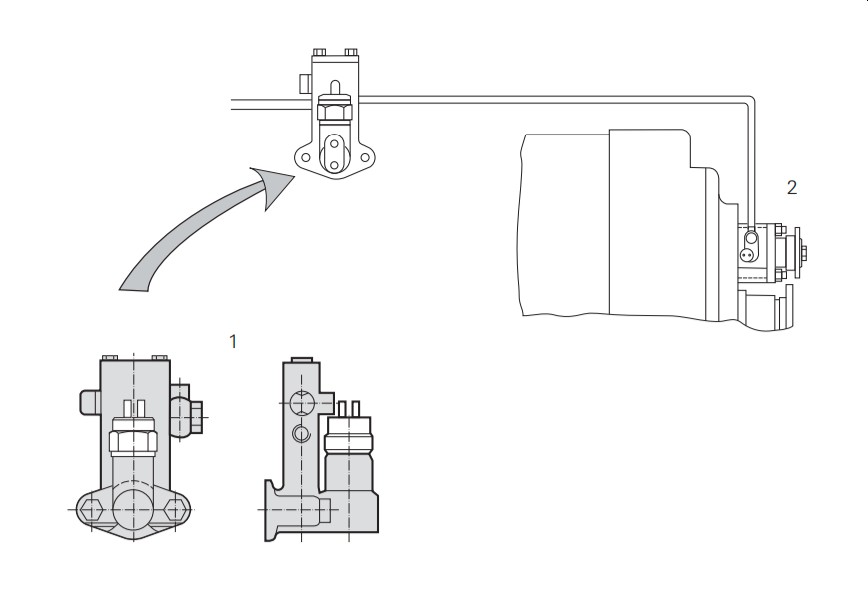

1 Блокировочный клапан (в зависимости от типа коробки передач разные места присоединения, клапаны и винты)
2 Коробка отбора мощности

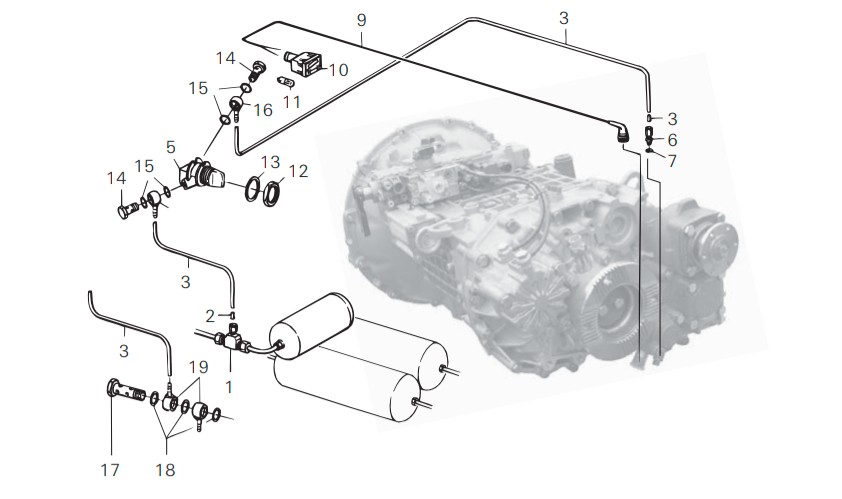

Схема соединений
Схема соединений для пневматического управления коробками отбора мощности № для заказа: 1238 298 911
(не серийно)
УКАЗАНИЕ
Требуемые детали для монтажа пневматических линий от ресивера или, соответственно, от выхода для побочных потребителей к присоединению на
коробке отбора мощности можно заказать через службу сервиса ZF.
Указания по обслуживанию приводимых от сцепления коробок отбора мощности.
При пневматическом управлении коробками отбора мощности нужно обращать внимание на то, чтобы при длительном простое транспортного средства (например, ночью) коробка отбора мощности была выключена. Так как, исходя из опыта, у стоящего транспортного средства давление в пневматической системе понижается, то вследствие этого кулачковая муфта выключается установленной в цилиндре включения пружиной.
Как только давление воздуха снова поднимается после запуска двигателя, происходит самостоятельное включение кулачковой муфты. Это приводит при работающем двигателе к повреждению зубьев колеса для соединения с переключающей муфтой, и вследствие этого к преждевременному отказу коробки отбора мощности.
Пояснение
1 Тройник
2 Вставная втулка
3 Трубка
5 3/2-ходовой клапан
6 Резьбовое соединение
7 Уплотнительное кольцо
9 Соединительный кабель
10 Контрольная лампа с колпачком
11 Лампа накаливания
12 Шестигранная гайка
13 Шайба
14 Пустотелый болт
15 Уплотнительное кольцо
16 Кольцо
17 Пустотелый болт
18 Уплотнительное кольцо
19 Кольцо
Большинство КамАЗов оснащены механическими 5-ступенчатыми КПП. Переключение передач осуществляется нажатием педали сцепления и выбором рычагом коробки нужной передачи, но переводить делать это нужно поэтапно.
- - Переключение передач выполнять при выключенном сцеплении.
- - Педаль сцепления нажимать до упора.
- - Включение и переключение передач производить при минимальных оборотах холостого хода.
- - Начало движения осуществлять только с первой передачи (во избежание преждевременного выхода из строя сцепления).
Схема переключения передач
Схема переключения передач в коробке передач модели 144
Схема переключения передач в коробке передач модели 154
Чтобы тронуться с места необходимо переключение скоростей в несколько этапов, для пример привередем схему старта и разгона КамАЗа на ровной дороге с твердым покрытием:
- 1-я передача, повышенный режим (В);
- 2-я передача, повышенный режим (В);
- 3-я передача, повышенный режим (В);
- Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
- Переход на первичную ступень (В), передача остаётся 4-я;
- Переход на пониженную ступень (Н), включение 5-й передачи;
- Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.
Краткая запись схемы: 1В - 2В - 3В - 4Н - 4В - 5Н - 5В.
Главная особенность начала движения на КамАЗ - это плавный старт и набор скорости с использованием пониженных передач.
При большой загруженности или движении сложных условиях, первые четыре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В).
Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.
Особенности коробок ZF моделей 161 и ZF-9S109
При включении низшего диапазона в демультипликаторе на панели приборов загорается специальный индикатор.
Во время переключения демультипликатора шток рычага переключения передач основной коробки блокируется, при этом на рычаге ощущается усилие, после чего рекомендуется выждать 1-1,5 секунды для обеспечения переключения передачи в демультипликаторе.
Движение на подъемах
Следуйте следующим правилам:
- - При переключении с 1 на 2 передачу при подъеме на КамАЗе надо использовать способ двойного выжимания педали сцепления.
- - Чтобы коленвал правильно работал при переключении передач, нужно пользоваться педалью подачи горючего, ее тоже надо периодически нажимать. При этом можно преодолеть любой самый крутой подъем.
- - При подъеме обороты двигателя должны быть больше 2000 об/мин. Иначе двигатель может перегреться и остановиться.
- - Во время подъема переключаетесь на нужный режим, это облегчит работу мотора и всех узлов машины.
- - Своевременно переключайте нужные передачи.
Управление на спусках
Двигаясь на спуске - нельзя выключать двигатель, так как прекращается работа усилитиля и блокируется рулевое управление, что может привести к аварийной ситуации.
Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.
Передвижение по оледенелой дороге
Передвижение на этом отрезке трассы выполняется с наибольшим запасом хода и скорости. Остановку требуется выполнять совместно со вспомогательной системой.
Учитывайте следующее:
- Соблюдайте дистанцию, оставляйте запас места для маневра.
- Используйте вспомогательную систему торможения.
- Рекомендуется использование цепей на колёсах машины.
- Обязательно учитывайте риск заноса при экстренном торможении из-за блокировки колес прицепа.
Притормаживать двигателем на спуске можно только в исключительных случаях, так как это приводит его износу. При торможении колеса не должны проскальзывать. Чтобы этого избежать, надо выключить пониженную скорость, что поспособствует снижению вращения коленвала.
При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.
При пробуксовке надо сбавить обороты, заблокировать дифференциал (с помощью регулятора на щитке) и начинать двигаться со второй повышенной передачи. После окончания трудого участка дифференциал необходимо разблокировать.
Монтаж сцепления вытяжного типа, Монтаж коробки передач к двигателю
Указания по технике безопасности
За безопасность работы несут ответственность исключительно лица, осуществляющие работы, независимо от того, пользуются ли они оборудованием фирмы ZF.
Соблюдение действующих правил техники безопасности и законодательства является необходимым условием для предотвращения травматизма людей и повреждения изделий при проведении работ по техобслуживанию и ремонту. Лица, проводящие монтаж, должны ознакомиться с этой инструкцией перед началом работ.
Проведение монтажных работ предполагает использование квалифицированного и соответственно обученного персонала. Обучение входит в обязанности ремонтного персонала.
В настоящем руководстве используются следующие указания по технике безопасности:
УКАЗАНИЕ - Служит для указания на специальные рабочие операции, методы, информацию, использование специальных вспомогательных средств и т. д.
ОСТОРОЖНО - Невыполнение инструкции может привести к повреждению изделия.
⚠ ОПАСНОСТЬ - Невыполнение инструкции может привести к травматизму людей или к опасности для их жизни.
Общие указания
Перед началом испытаний и монтажных работ внимательно прочитайте данное руководство.
Имеющиеся изображения, чертежи и детали не всегда соответствуют имеющимся у Вас изделиям. Они приведены для пояснения хода выполнения работ. Изображения, чертежи и детали представлены без соблюдения масштаба, поэтому нельзя делать выводы о размерах и весе (речь идет также и о соотношениях в рамках одного чертежа).
Работы должны выполняться согласно этому предписанию.
После выполнения монтажных работ необходимо убедиться в безупречной работе изделия.
⚠ ОПАСНОСТЬ для окружающей среды!
Смазочные материалы и очищающие средства не должны попадать в землю, грунтовые воды или в канализацию.
• Запросите таблицы параметров безопасности для соответствующих изделий в учреждении, ответственном за охрану окружающей среды в вашем регионе, и соблюдайте их.
• Собирайте отработанное масло в емкости достаточных размеров.
• Утилизируйте отработанное масло, загрязненные фильтры, смазочные материалы, а также очищающие средства согласно предписаниям по охране окружающей среды.
• При работе со смазочными материалами и очищающими средствами соблюдайте предписания изготовителей.
Составы для фиксации резьбовых соединений должны применяться только там, где это предписывает спецификация. При использовании состава для резьб (например, фирмы Loctite) необходимо соблюдать предписания фирмы-изготовителя.
НЕЛЬЗЯ подвешивать коробку передач за первичный вал и за фланец крепления карданного вала.
Проверка перед монтажом
• Удалить консервирующее средство с первичного вала (02.010).
• Маховик, нажимной диск, подшипник выключения сцепления и направляющая труба не должны быть покрыты консервирующим средством или грязью.
Для чистки используйте подходящее очищающее средство (например, средство для чистки тормозов) и не пользуйтесь волокнистой ветошью. Использование дизельного топлива или растворителя не допускается.
• На сцеплении не должно быть грязи, масла и смазки.
• Накладки ведомого диска не трогать жирными пальцами.
• При загрязнении накладок диска сцепления маслом или смазкой диск сцепления (ведомый диск) необходимо заменить на новый. Использование даже слегка загрязненного диска приводит к нарушениям работы сцепления. Даже после тщательной чистки и механического снятия слоя это может привести к проскальзыванию сцепления при нагрузках (масло, проникшее глубоко в поры диска, выступает при нагревании на поверхность.)
Подготовка к монтажу
• Проверьте привалочную плоскость маховика (1), ведомый (80.360) и нажимной диски сцепления и диафрагменную пружину (80.350) на наличие повреждений. При наличии повреждений узлы заменить.
Перед монтажом ознакомьтесь также с указаниями по тех. обслуживанию двигателя.
• Проверьте, свободно ли проворачивается внутренне кольцо подшипника маховика (2).
• Проверьте посадочные поверхности картеров маховика (3) и сцепления на наличие повреждений.
• Не допускайте ошибок соосности при введении первичного вала в подшипник маховика.
• Подшипник в маховике (2) хотя и является самоцентрирующимся, но может только частично компенсировать ошибки соосности.
• Проверьте шлицы первичного вала (02.010) на наличие повреждений и удалите с них консервирующее средство.
• Диск сцепления (80.360) должен легко скользить по шлицам.
• Вилка выключения сцепления (68.100) должна свободно поворачиваться вокруг точки ее крепления.
• Не смазывать крышку (4) первичного вала!
• При наличии смазки в шлицевых направляющих диска сцепления профиль шлицов первичного вала не надо смазывать.
• Посадочную цапфу первичного вала, которая входит в подшипник маховика (см. стрелку на рисунке) смазать смазочным средством Optimol Olista Longtime 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.
Если в шлицевых отверстиях диска сцепления (см. стрелку) нет смазки, смазать, но осторожно: нельзя наносить слишком много смазки. Лишнюю смазку нужно удалить. При вращении центробежная сила может привести к попаданию смазки на рабочую поверхность диска сцепления, что приведет к ухудшению работоспособности сцепления.
• Нет необходимости в смазывании муфты выключения сцепления (5).
Если муфта выключения сцепления поставлена отдельно от коробки передач.
• У новых коробок передач или коробок передач, пришедших на замену, необходимо спять консервирующее средство с крышки (4) и с самого первичного вала.
• Внутреннюю посадочную поверхность муфты выключения сцепления (5) на крышку первичного вала (4) не смазывать. Тефлоновое покрытие!
• Выкрутить четыре болта М8 (68.050) и снять цилиндр привода выключения сцепления (68.010)
• Поверхность муфты выключения сцепления (5) со стороны вилки выключения сцепления (68.100; см. стрелку) обработать смазочным средством OLISTA LONGTIME 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.
Вилку выключения сцепления вставить в прорези на муфте выключения сцепления, одновременно надвинув муфту на крышку первичного вала.
• Муфта выключения сцепления (5) должна легко скользить по крышке первичного вала.
• Надвинуть муфту выключения сцепления до упора в крышку первичного вала.
Монтаж сцепления
• Ввернуть направляющие штифты в верхние отверстия в маховике для крепления сцепления.
При наличии на дисках сцепления антикоррозионного покрытия удалите его подходящим очищающим средством (например, средством для чистки тормозов).
• Вставить центрирующую оправку в отверстия подшипника в моховике.
• Установить ведомый диск на оправку и плотно прижать его к привалочной плоскости маховика.
• Установить нажимной диск, используя направляющие штифты.
При монтаже не опирать сцепление на центрирующую оправку, вставленную в подшипник маховика. Это может привести к повреждению подшипника, падению сцепления и как следствие к травмам монтажного персонала и повреждению сцепления. При монтаже рекомендуется использовать подъемное приспособление 1Т66 159 068, показанное на рисунке.
Если не следить за центрированием нажимного диска в маховике и правильным его закреплением, то может произойти перекос нажимного диска. Сцепление не будет выполнять своих функций.
• Насадить 12 болтов класса прочности не менее 8.8 вручную.
Не пользоваться импульсным гайковертом.
• Снять направляющие штифты.
• Установить оставшиеся 2 болта.
• Затягивать болты крест на крест до плотной затяжки, подтягивая их каждый раз не более чем на один оборот. Следить за центрированием диска.
• Затянуть болты динамометрическим ключом до предписанного момента затяжки.
Момент затяжки зависит от используемого крепежа. См. инструкцию изготовителя двигателя или транспортного средства.
При монтаже нажимного диска не применяйте импульсный гайковерт.
Центрирующая оправка должна легко выниматься.
• Обеспечить, чтобы перед монтажом коробки передач замок фиксирующего кольца был закрыт.
Монтаж КПП на двигатель
Подвешивание КПП и транспортировка
• Коробку передач ZF-Ecosplit не подвешивать за первичный и выходной валы.
• КПП подвешивать только в предназначенных для этого точках, см. монтажный чертеж монтируемой коробки.
• Используйте только надежные средства подвеса, например, цепь с 3-мя разветвлениями.
Коробку передач надо надежно закрепить на транспортной тележке. Иначе она может упасть, что приведет к травмам персонала и повреждению КПП.
• Подвесить КПП таким образом, чтобы обеспечить соосность первичного вала с подшипником маховика. При этом присоединительные плоскости картеров маховика и коробки передач должны быть параллельны. При необходимости использовать центрирующие штифты.
Первичный вал коробки передач осторожно ввести в ступицу ведомого диска сцепления. Не вдавливать и не вбивать первичный вал с силой в ступицу. Это может повредить диск сцепления.
Вручную включить передачу и слегка повернуть фланец крепления карданного вала так, чтобы зубья первичного вала легко вошли в шлицы диска сцепления.
• Соединить картера КПП и маховика двигателя.
Сначала обеспечить плотное прилегание картера сцепления к картеру маховика двигателя (необходимым условием этого является их соосность), а затем затянуть болты крепления.
• 12 болтов затянуть крест на крест согласно предписания изготовителя транспортного средства.
• Применять высокопрочные болты (не менее 8.8).
• Расчет согласно нормам (например, немецким нормам VDI 2230).
• Применять прокладочные шайбы (по ISO 7089/7090).
• Соблюдать предписанные моменты затяжки
М10 46 ± 5 Нм М12 79 ± 8 Нм
• Учитывать дополнительную температурную нагрузку (например, болт 10.9 затянуть моментом затяжки болта 8.8).
Не применять стопорных шайб!
• Через отверстие в картере КПП нажать на нижний конец вилки сцепления в направлении КПП, чтобы она ввела в зацепление муфту выключения с диафрагменной пружиной сцепления. Вдавливать до защелкивания фиксирующего кольца.
• Момент защелкивания можно услышать и почувствовать.
Не повредить нажимной диск!
Установка цилиндра привода сцепления (68.050)
• Конус толкателя цилиндра привода сцепления (68.050) вставить в углубление вилки выключения сцепления (68.100).
• цилиндр закрепить четырьмя болтами М8 (68.050). Момент затяжки М8 = 23 Нм.
• Установить крышку (7).
В конструкции Ecosplit "Classic Line" крышка (7) закрепляется болтами М8.
Всем привет
Наверное люди ждут про кпп ZF16 продолжение . Но в связи с запчастями данная кпп убрана в дальний ящик.
Привезли еще одно кпп . Тоже с камаза тоже ZF . Мне не сказали причину . Сказали что мол "собери как-нибудь" .
Ну ладно начнем.
И действительно . Лазили какие — то мастера простые люди не имеющие представления об этой кпп .
А именно что кпп разбирается с помощью супер приспособ инструмента .
Конечно в кпп есть такая тема как регулировка высоты шестерен . Регулируется она с помощью специальных шайб, полуколец на главном валу .Если поставить без колец шайб то высота вала первичного измениться а он будет болтаться . А если поставить ремонтные регулировочные шайбы то (размер от стандарта 0,05 в плюсе) то неграмотная подборка шайб может зажать валы и они попросту не будут крутиться при установке картера сцепления .
Да разборка производиться только с помощью спец инструмента . Для начала нам надо выдернуть центровочные штивты . Сидят они там туго . НЕ НАДО колотить по корпусу кпп кувалдой с выпучеными глазами и матерясь на весь цех . Это виноваты штивты . При извлечении штивтов корпус легко сходит
Смотреть надо его обязательно . Так как шток поршня не даст сняться крышке .Там есть боковой фиксатор который держит шток . Вы меня спросите " А что если открутить гайку на штоке поршня и снять сам поршень ?"
Да можно, но усилие очень велико что попросту можно сорвать фиксатор вилки но он стоит денег .
Да есть спец приспособа которая стопорит шток но снимаем только в крайнем случае в случае замены корпуса или самого поршня .
Да, вот вижу кучу болтов в кпп, — кошмар конечно но ладно . Не когда не делайте так !
Так как большинство болтов попросту провалилось в отверстие под ось задней скорости .Позже намаялся я с ней.
Вот наступил момент когда валы добыты из кпп . Намаялся я сними . " Почему?" да потому что в корпус попали болты и рука моя не смогла их достать . Но это еще пол беды, фиксатор вилок был выдернут и вилки попросту болтались . Уже приспособление не применишь . Тут то вспоминается школа "Дедушкиного гаража" когда можно просто ползать с кпп и добывать все по отдельности .Слава богу — валы выдернул. Немножко вандально но что поделаешь .
Теперь надо разобраться что же и почему и зачем туда полезли . При разборке вала рассыпался опорный подшипник первичного вала .Как говориться чем дальше в лес тем больше дров. А именно все пояски болтались . также фиксатор поясков тоже не лучшем состоянии . Все под замену .
Да тут был примененный мастерами дедовский способ . В нашем случае — болгарка . Как не пропилили вал — удивляюсь . Дело в том что эта втулка съемная и запрессовывается с помощью нагревания .
Ну ладно с коробкой мы разобрались . Сам рад . Теперь ждем запчасти и сборку
P/S
Совсем забыл сказать что кпп ( точнее ее корпус ) Алюминиевый .
Так Что всем удачи на дорогах, подписывайтесь, ставьте лайки, комментируйте .
СПАСИБО .
Для корректной и долговечной работы, узлы машин необходимо вовремя смазывать, поэтому мы рассмотрим какое и сколько масла в КПП КамАЗ с делителем и без нужно заливать.
Количество масла в КПП КамАЗ старого образца – пятиступенчатую без делителя, равняется 8,5 литров. Проверку уровня смазки нужно производить как можно чаще и не реже одного раза в месяц. Один раз в год должна быть проведена полная замена масла в КПП КамАЗ при условии, что пробег не превышает 90 тысяч километров. При достижении этой цифры, замену нужно выполнить раньше. Для автомобилей, работающих в сложных режимах, данная цифра сокращается вдвое. Это обусловлено быстрой выработкой ресурса масла при частом переключении скоростей, а также длительной работе на низких передачах. Масло в КПП КамАЗ проверяется с помощью индикатора, прикреплённого к заливной пробке. В механизмах распределения скоростей производства ZF-КАМА, контроль уровня осуществляется через контрольные отверстия, расположенных на картере.
Нужна КПП КАМАЗ?
Наличие делителя увеличивает применяемый объём масла в КПП КамАЗ. Для десятискоростных коробок требуется уже 12 литров трансмиссионного масла. Его замена – процесс несложный, поэтому большинство водителей знают, как поменять масло КПП КамАЗ.
Эта процедура выполняется следующим образом. Вначале выкручивается пробка заливной горловины. Затем выкручиваются две сливные заглушки в нижней части картера. В узлах, оснащённых делителем, следует вывернуть пробку из его картера. Перед сливом нужно запустить двигатель и прогреть масло для уменьшения его вязкости. Поскольку сливные заглушки снабжены магнитами для задерживания металлических частиц, их также следует тщательно очистить.
Механизмы Камского завода неприхотливы, поэтому владельцы грузовиков используют отечественное масло в КПП КамАЗ 5320 или 6520. Для этого применяется марка ТСп-15К или всесезонное МТ-16п. Концерн Лукойл производит отличную трансмиссионку марки ТМ-5 SAE 80W-90. При использовании трансмиссионки, важно учитывать погодные условия. В жарком климате необходимо применять более вязкие марки — 85W-90, при сильных морозах – более текучие — 75 W-90. Для повышения моторесурса целесообразно использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX.
Сколько литров масла в КПП КамАЗ производства совместного предприятия ZF-КАМА? Для смазки этих агрегатов достаточно 8 литров смазочного материала для ZF 9S1310 и ZF 16S151, а для ZF 16S181 – 10 литров. Цифры приведены для замены, при первом заполнении нужно большее количество. Для приведённых модификаций оно составляет 9, 11 и 13л.
Масло в коробку передач ZF на КамАЗ
Инструкция по применению определяет, какое масло заливать в КПП ZF КамАЗ. Смазки отечественного производства имеют меньшую цену, однако для использования в дорогостоящих импортных механизмах лучше использовать брендовое масло в коробку передач ZF на КамАЗ. Для этих целей стоит выбрать Titan Cytrac Man Synth 75W-80 или Titan Cytrac LD 75W-80. Прекрасно подойдёт и Castrol EP 80W и Mobil GX-A 80W. Качественная марка масла в коробке передач продлит срок её службы уменшит износ деталей. Поэтому оптимальный выбор – использовать масло в КПП ЗФ КамАЗ, указанное в спецификациях к данной коробке. Это классы GL-4 и MIL-L2105. Вязкость также определяется температурными условиями среды. Для холодного климата 75 W-90(80), для средней полосы — 80W-90, и для жаркой погоды — 85W-90.
Читайте также:
