Как подключить регистратор в машине без прикуривателя форд фокус 2 рестайлинг
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
Оглавление:
Размещение видеорегистратора
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
- Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру;
Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Варианты подключения видеорегистратора
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
Подключение видеорегистратора к плафону освещения
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Подключение видеорегистратора к магнитоле
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Подключение видеорегистратора к аккумулятору
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Подключение видеорегистратора к замку зажигания
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Что нужно знать при подключении видеорегистратора
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
- Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания. Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
- Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
- Соединения нужно тщательно изолировать. Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
- Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
7 лет
Покапался в форуме, нашёл только обсуждалово антирадаров и немного вопрос корректной работы при установке за лобовым стеклом с подогревом. Неужели никто не заморачивался со схемой электропроводки? Где найти удобный плюс, который будет только при включённом зажигании? Мне страшно лезть со своим тестером в монтажный блок - это же не ВАЗ
Если это уже мусолилось, ткните мордой, пожалуйста, и удалите мой баян на фиг Поиск и Фак не помогли
| цитата: |
| а к блоку предохранителей как грамотно подключится. |
| цитата: |
| А зачем в него лезть, |
нужно питание только при включенном зажигании
| цитата: |
| все авто проводами опутано и куда не плюнь есть 12 вольт |
куда лучше к датчику дождя или к плафону(если там есть питание только при зажигании?)
а так зачищать надо провода или в колодку тыкать, как вы делали, на датчике дождя, например maverik0108
| цитата: |
| а так зачищать надо провода или в колодку тыкать |
| цитата: |
| Регистратор бывает удобнее запитать от цепей где питание появляется/снимается после снятия с охраны/"засыпания" авто |
сколько не тестировал --- не засыпает он (форд) ваще(прикуриватель точно)
а ка снять накладку с датчика дождя(этого же достаточно, что бы к проводам свободный доступ был?) чтоб не отломать ничего.
mitiok2| цитата: |
| По всей видимости вы с электрикой, как я в балете |
нормально у меня с электрикой. я просто советуюсь с людьми, у которых есть опыт.
Не надо лезть туда куда не надо(в дебри проводов) надо идти по пути наименьшего сопротивления.
Не лезь куда ни надо - оно ине сломается
11 мая 2013
maverik0108В прикуривателе напруга не пропадает,а вот если забыть выключить любой плафончик в салоне,то через некоторое время он сам погаснет.
| цитата: |
| а ка снять накладку с датчика дождя |
| цитата: |
| нормально у меня с электрикой |
В таком случае, что вас поразило в соединении скотч-локами? И сообственно в самом принципе соединения врезкой в провода? Это весьма распространненый способ.
| цитата: |
| Не надо лезть туда куда не надо(в дебри проводов) |
Какие дебри? Все это реализуется в пассажирском блоке предохранителей. который легдодоступен из салона.
Добавлю свои пять копеек.
Купил видеорегистратор Blackvue DR400G-HDII, изучил всю тему с подключением (правда после того как протянул провод питания в подлокотник и обнаружил, что напруга там есть всегда) и решил пойти своим путем:
Купил обычную четырехпиновую релюшку с клемником
Купил клемник предохранителя и предохранитель на 5А (на управляющий провод, на всякий)
Снял крышку подлокотника, что со стороны задних сидений. И тут меня ждал сюрприз к розетке в подлокотнике идет по два провода плюса и минуса, оказалось, что "лишние" провода идут в прикуриватель на тонеле пола. С помощью детской считалки :-) удалось разрезать правильный плюсовой провод, туда и впаял релюшку.
"Управляющий" плюс взял с магнитолы и протянул к подлокотнику
Минус взял с той же розетки
Пара граммов припоя и вуаля прикуриватель и розетка в подлокотнике работает только если повернут ключ зажигания
7 лет
Покапался в форуме, нашёл только обсуждалово антирадаров и немного вопрос корректной работы при установке за лобовым стеклом с подогревом. Неужели никто не заморачивался со схемой электропроводки? Где найти удобный плюс, который будет только при включённом зажигании? Мне страшно лезть со своим тестером в монтажный блок - это же не ВАЗ
Если это уже мусолилось, ткните мордой, пожалуйста, и удалите мой баян на фиг Поиск и Фак не помогли
28 мар та 2013
ХИМЧАНИН

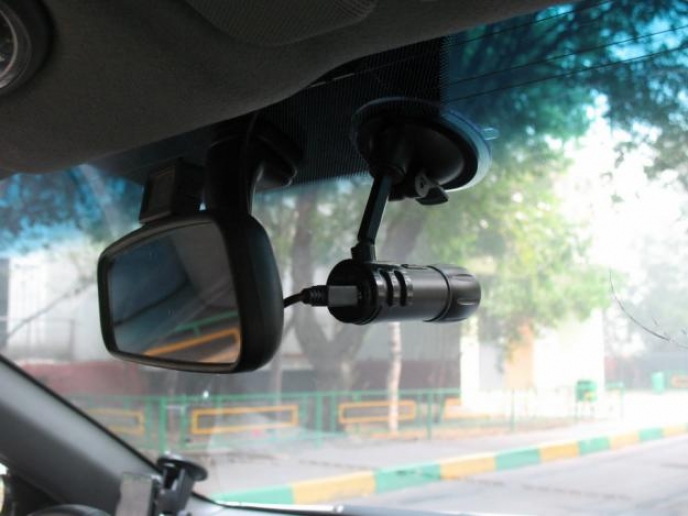

Если присоска хорошего качества, то все прекрасно прилипает и держится !
28 мар та 2013
Jasper
Может и так. Значит у меня плохого или все фотографии не от Фокуса
Лично у меня на фокусовские "пупырышки" не липла
28 мар та 2013
Вот возник такой вопрос по подключению видеорегистратора к блоку управления светом фар -
Я, собственно, пытаюсь найти, да еще и в удобном месте, постоянный (+).
Идея - что ВР работал и ночью, т.е. всегда.
Вот в этой колодке, когда все габариты и фары выключены, по моему разумению должен быть постоянный (+). Ведь переключатель света что-то замыкает, что бы габариты засветились? К гадалке не ходи, это должен быть (+).
Или, даже если он там есть, он гаснет через 30мин, как, например, прикуриватель?
Автор картинки утверждает, что его радар (он делал для радара) включается вместе с габаритами.
Мне надо всегда.
Кто что-либо подключал к этому блоку? Есть там постоянный (+) ?
28 мар та 2013
Vik93
1. Я же не на всю зиму до весны оставляю.
2. Пару недель назад новый аккум поставил.
3. 750 Ач
4. Вопрос был не о боязни. Надо будет, выну штекер.
4 апр еля 2013
т.е. параллельно к этим клеммам.
Сложилась проблема: при открывании дверей (может связано с подсветкой ног), и(или) включении любой лампы, видеорегистратор отключается.
такая тема рассматривается тут:
поключение видеорегистратора к плафону освещения на FF2 дорестайл
Подключил, как и многие тут, ВР к плафону. Через некоторое время после закрытия авто выключается и ВР. Вопрос, что пропадает: + или масса? Авто рестайл, плафон самый простой с одной лампой и одной кнопкой.
Народ, скажите такую вещь. Места подключения девайсов понятны(свет,плафон, блок предохранителей . ).Меня интересует сам процесс подключения к проводам(все пишут,что подсоединяются, а как именно не пишут) Хочу подключится к блоку предохранителей на предохранитель стеклоподъемников. КАК ЭТО НОРМАЛЬНО СДЕЛАТЬ. может есть какие-то переходники. Или подсовывать под ножку предохранителя. КАК. Если к блоку света подключатся, то надо зачищать провод или тоже куда нибудь подсовывать.
т.е. интересует конечное подключение проводов. Буду признателен за ответы
| цитата: |
| электрика в фокусе отрубаеться через 30 мин. ожидания. |
У меня прикуриватель вообще не отрубается.
Вставлю свои "пять копеек".

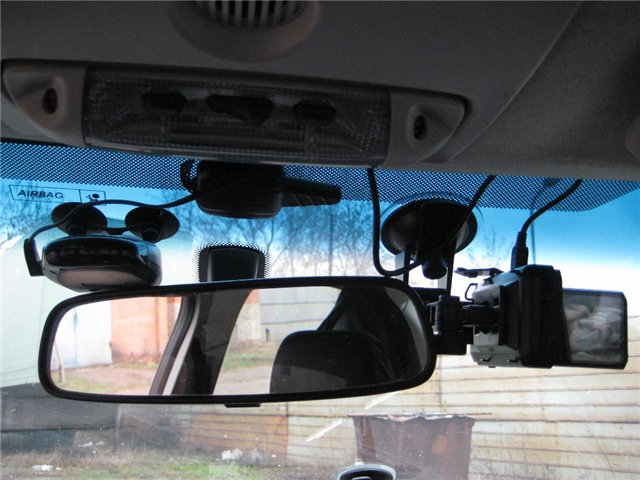

Купил Радар-детектор и видеорегистратор. Плюс есть еще и навигатор. Все гирлянды проводов решил убрать под плафон.
Радар-детектор питается 12В, видеорегистратор 5В. Для видеорегистратора купил в магазине прикуриватель-зарядник для телефона на 5В. Разобрал и сделал провода подлиннее для подключения питания.
В плафоне освещения салона обратил внимание загораются лампочки при включении габаритов.
Поддел отверткой плафон, снял, прозвонил нашел где появляется 12В при включении габаритов. Туда и подключил проводку от Радар-детектора и видерегистратора
Получилось немного колхозно, но работает
При включении габаритов включается Радар-детектор, и в настройках регистратора указано начинать запись.
При выключении габаритов запись останавливается и все выключается.
Питание видеорегистратора от плафона внутреннего освещения Форд Фокус 2
После недавних событий с перегоревшим предохранителем прикуривателя я решил осуществить идею, которая давно витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Форд Фокус 2. Реализацию идеи я откладывал очень долго из-за невыяснных вопросов, таких как:
1. Как преобразовать 12В плафона в 5В для регистратора?
2. Как снять плафон и есть ли свободное пространство возле него для проводов?
3. Как запитан сам плафон?
Некоторые вопросы удалось найти с помощью гугла на форумах, а вот с последним пришлось самому разбираться. В результате все получилось, результатом я очень доволен. Далее расскажу и покажу, как делал…
Комплектующие, которые понадобятся
1. Автомобильная зарядка с выходом на USB. Можно взять родную зарядку, но я ее решил оставить в резерве в бардачке. Вдруг придется сеть за руль другой машины.
2. Кабель USB на miniUSB 30 см
3. Пара проводков 15-20 см
4. Набор для пайки
5. Инструменты (разные отвертки, нож, шуруповерт с маленьким сверлом)
Что и куда паять
Разобрал автозарядку USB, а в ней даже предохранитель оказался, приятный сюрприз. Я хотел припаять провода прямо к плате, но наличие предохранителя заставило пересмотреть планы.
Получилось не очень красиво, но под изолентой будет не видно.
Модернизация автомобильной зарядки закончена.
Как снять плафон внутреннего освещения в Форд Фокус 2
Рассеиватель плафона крепится на 4-х фиксаторах. Поддеваем его со стороны лобового стекла плоской отверткой и аккуратно снимаем.
Отжимаем еще один фиксатор и вынимаем полностью плафон внутреннего освещения
Отсоединяем провода от плафона и идем домой к паяльнику.
Пайка
К плафону приходит постоянный плюс (+) и два минуса (-). По середине минус (-), который замыкает цепь только при открытии дверей, для питания видеорегистратора не подходит. А второй, который на картинке сверху, постоянный, его и будем использовать.
Пришлось взять шуруповерт с маленьким сверлом и просверлить два отверстия для минуса и плюса. Вставил провода в новые отверстия, скрутил, припаял для надежности. Обязательно соблюдаем полярность, минус к минусу, плюс к плюсу. Получилось так:
Сборка
Протянул кабель USB-miniUSB между лобовым стеклом и обшивкой. Оставил про запас 5-10 см под обшивкой свободного хода кабеля, чтобы провод можно было вытягивать и убирать обратно не разбирая плафон. Спрятал модернизированный автомобильный адаптер между крышей и обшивкой, соединил адаптер с кабелем и установил плафон на место.
В результате получилось вот так:
Выключение питания видеорегистратора
Меня долго мучал вопрос про отключение питания, т.к. адаптер припаян к плате плафона и его нельзя просто отсоединить. А очень не хочется, чтобы модернизированный блок питания видеорегистратора постоянно был включен. Я даже продумывал вариант припаять к этой схеме выключатель, вывести его под стекло, чтобы размыкать цепь.
Решение оказалось очень простым. Оказывается, вся электропроводка Форд Фокус 2 обесточивается через 30 минут после постановки на охрану (сигнализацию). Шикарный вариант для тех, кто не снимает видеорегистратор вообще. Приехал, вышел из машины, поставил на сигналку и через 30 минут видеорегистратор сам отключится. Утром подошел к фокусу, снял с охраны и видеорегистратор сразу начал запись.
Заключение
UPDATE

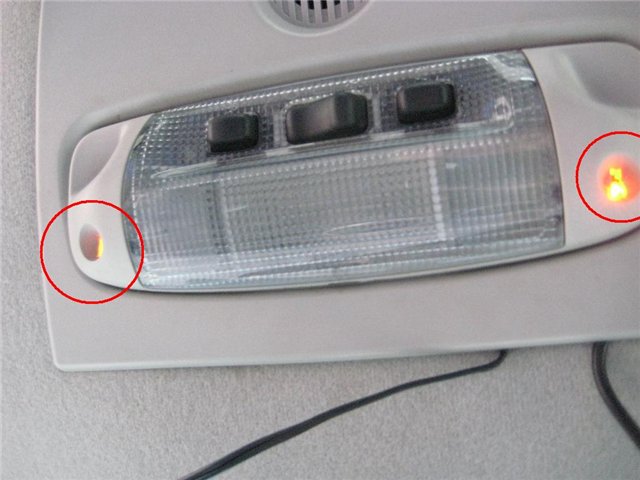

Евгений (см. в комментариях) усовершенствовал конструкцию, вынес красный светодиод прямо в плафон (аккуратно просверлил рядом с лампой отверстие диаметром 3мм). Получилась наглядная индикация работы зарядного устройства. Вот как это выглядит:
