Даже на сегодняшний день есть некоторые современные автомобили, которые комплектуются магнитолами без USB разъёма, не говоря уже о старых машинах. Такое положение дел многих автовладельцев не устраивает, что наталкивает на поиск возможных решений. Один из доступных вариантов оснастить штатную магнитолу USB — подключить вход самостоятельно, сделать это несложно, но не все автомагнитолы преемлют такое решение.

Что такое USB-вход на автомагнитоле

Немало автовладельцев сталкиваются с ситуацией, когда штатная магнитола в машине не читает музыку с флешки. И вся проблема в том, что в устройстве попросту отсутствует USB вход, т.е. он изначально не предусмотрен. При этом такая ситуация актуальна не только для старых авто, но и на современных иномарках нередко можно встретить такую отличительную особенность. Практически каждый согласится, что музыку в машине хочется слушать без каких-либо ограничений, а на CD диск много не запишешь. Да и диски в машине на сегодняшний день — это как-то неудобно и несовременно. Как же быть, есть ли решение вопроса? Ведь замена магнитолы, удовольствие не самое дешёвое и далеко не каждому по карману. Ниже постараемся детально разобраться в ситуации и найти оптимальное решение.

На фото приведен пример штатной магнитолы Audi TT со входом USB, но даже сегодня есть некоторые автомобили, магнитолы которых не имеют разъем USB

Как сделать и подключить USB-вход к магнитоле

Сегодня каких только электронных устройств и приспособлений не существует и, конечно же, обозначенная выше проблема не осталась в стороне. Штатную магнитолу необязательно менять, достаточно просто усовершенствовать устройство. Существуют разные варианты, которые мы и рассмотрим.

USB адаптер из mp3 плеера для штатного магнитофона

Для этого способа нам понадобится самый простой mp3 плеер, который способен считывать музыкальные файлы соответствующего формата как с карты памяти, так и с флешки. Важная особенность: у плеера должен быть аудиовыход (гнездо) под наушники. С него-то и будет браться сигнал и подавать его на магнитолу. Стоит заметить, что для выполнения процедуры нужны хотя бы минимальные навыки в работе с паяльником, чтобы избежать замыканий припоем в процессе пайки и повреждения изоляции проводов, элементов и т.п. Внедрение плеера производим следующим образом:

Разбираем магнитолу и снимем с неё CD привод либо лентопротяжный механизм (если магнитола кассетная).
Со штатного устройства берём питание для запитки плеера, плату которого предварительно вынимаем из корпуса.
В зависимости от напряжения питания плеера придётся внедрить схему преобразователя напряжения. Например, бортовая сеть автомобиля имеет 12 В, а плеер питается от Li-ion аккумулятора 3,6В.
Звуковой сигнал берём с выхода плеера и подаём на AUX вход магнитолы. Для соединения потребуется экранированный провод, т.е. провода должны находиться в оплётке. На плате магнитолы необходимо найти контакты входа аудиосигнала. К ним и подпаиваем провод от плеера.
Производим монтаж платы плеера внутри магнитолы, поскольку после снятия CD привода место освободится. Сам USB разъем для удобства располагают в отверстии, предназначенном для кассет или дисков.
Подсоединять провода нужно внимательно, чтобы исключить возможное замыкание.
Для управления плеером кнопки подключают к незадействованным кнопкам от CD привода.
Осталось собрать магнитолу, установить на место и можно наслаждаться музыкой, для чего достаточно активировать режим AUX.

Установка USB в магнитолу возможнапутем внедрения в устройство mp3 плеера

Таким образом, мы собрали USB адаптер самостоятельно. При таком способе подключения уровень громкости на магнитоле следует сделать меньше, что избавит от громкого сигнала при высоком уровне входного сигнала.

Переходник своими руками

Рассмотрим ещё один вариант для подключения флешки. В этом случае понадобится штекер от стандартных наушников, разъёмы по типу “тюльпан” и 4-х жильный провод в медной оплётке. Из этих элементов будет изготавливаться переходник. Чтобы процедура оказалась успешной, в магнитоле должен быть вход AUX. Перед началом работы следует убедиться, что провод от наушников не оборван. Для этого прозванием его мультиметром. Весь процесс заключается в следующем:

У провода от наушников снимаем изоляцию и видим проводники красного и зелёного цвета, которые соответствуют правому и левому каналам (сами наушники обрезаем). Эти проводники необходимо зачистить и припаять к средним контактам на разъёме “тюльпан”.
Оплётка основного провода соединяется со стальным основанием “тюльпана”.
Готовый переходник должен иметь следующую распайку: на средние контакты “тюльпанов” подаётся сигнала правого и левого каналов, а стальное основание является общим контактом.
К разъёму внешнего звукового сигнала магнитолы подключаем переходник, с помощью которого можно соединить любое устройство: планшет, смартфон, плеер и т.п.
Осталось активировать режим AUX и можно слушать музыку.

Как сделать AUX-разъём

Из вышеописанного можно понять, что на магнитоле должен быть AUX вход. Но как быть, если такой разъем отсутствует, как подключать в этом случае внешний источник сигнала? Есть выход и из этой ситуации, причём сделать все можно своими руками. Для этого нам понадобятся:

аудио разъем (стандартный стерео разъем на 3 контакта);
провод для соединений (2 в экране);
паяльник и все необходимое к нему (припой и флюс);
мультиметр.

Чтобы сделать AUX на штатной магнитоле, потребуется снять устройство

После того как все подготовлено, можно приступать к демонтажу устройства. Рассмотрим весь процесс на примере штатной магнитолы Toyota Avensis. Чтобы её снять необходимо:

Поддеть декоративную планку с торца справа, потянуть по всей длине и снять её.
Снять разъем с кнопки, отвечающей за обогрев заднего стекла.
Крепление магнитолы выполнено двумя болтами. Для их выкручивания нужно использовать отвёртку с магнитом. Иначе болты упадут за панель.
Чтобы обеспечить свободный доступ, ручник нужно поднять.
Переводим селектор в центральное положение и нажимаем кнопку Shift Lock, при этом зажигание должно быть выключено. В углу поддеваем панель селектора, отщёлкнув пистоны.
Отсоединяем разъем, идущий к пепельнице, и убираем панель.
Снизу будут видны ещё крепёжные болты, которые аккуратно откручиваем.
Достаём магнитолу, чтобы был обеспечен доступ к разъёмам на задней панели.
Отсоединяем все разъёмы.

На этом процесс демонтажа можно считать законченным. Далее, потребуется разобрать устройство в следующей последовательности:

Снимаем кронштейны (слева и справа).
При помощи плоской отвёртки поддеваем пластиковые замки лицевой панели, после чего снимем саму панель.
Под панелью расположен уплотнитель, который также убираем.
Откручиваем болты, которые соединяют переднюю панель с боковыми стенками и проигрывателем. После чего стенки можно убрать в сторону.
Снимаем заднюю крышку магнитолы и верхнюю проигрывателя.
Необходимо аккуратно приподнять проигрыватель, после чего будут видны и доступны два шлейфа. Вынимаем их из разъёмов и убираем проигрыватель.

Чтобы подать сигнал с внешнего источника, на плате магнитолы нужно найти точки подключения RCH и LCH

На этом процесс разборки устройства завершатся. Но прежде чем подключить AUX разъем, нужно разобраться в плате и найти две точки (RCH и LCH). Эти точки соответствуют двум каналам (выходы) проигрывателя на головное устройство. После того как точки будут найдены, выполняют следующие действия:

Берём 3 провода разных цветов (лучший вариант — экранированная пара жил) небольшого сечения и длиной около 0,5 м.
Один из проводов соединяем посредством пайки с массой.
Два остальных провода припаиваем к правому и левому каналам. Для пайки используют маломощный паяльник 25–30 Вт.
После того как провода будут припаяны, следует записать, провод какого цвета соответствует какому каналу.
Провода одевают в термоусадочную трубку.

AUX вход на штатной магнитоле можно сделать своими руками, при этом понадобится минимальный перечень деталей и инструментов

Если стоит вопрос внедрение разъёма AUX в кассетную магнитолу, то процесс не отличается сложностью. На передней панели устройства есть регулятор громкости с 3-мя расположенными в ряд выводами. К крайним выводам припаиваем провода длиной 25 см. Желательно чтобы провод был экранированным, что позволит избежать появления помех. С устройства провода выводят наружу. Как вариант можно в боковой стенке сделать под них небольшое отверстие. Осталось подсоединить аудио разъем и чтобы не запутаться с каналами пригодится наша пометка. Когда провода будут припаяны к разъёму, подбирают удобное место для его крепления.

По завершении монтажа проверяют работоспособность динамиков в режиме радио. Для подачи внешнего сигнала (с mp3 плеера, смартфона или планшета) используют соответствующий аудиопереходник, который соединяет аудиовыход одного из перечисленных устройств с AUX входом магнитолы. При этом на магнитоле нужно включить компакт диск для активации каналов.

Видео: Как установить AUX на примере магнитолы Kenwood

Подключение флешки к AUX — можно ли?

Многие задаются вопросом — можно ли подключить флешку напрямую к AUX входу магнитолы? Ответ прост — нельзя. А все потому, что флешке необходимо питание, плюс ко всему с этого вида носителя попросту нет выхода звукового сигнала. Для воспроизведения музыки с флешки должно быть считывающее устройство. Те, кто покупает переходник такого типа: с одной стороны аудио разъем, с другой — USB гнездо, соединённые между собой отрезком провода, будут разочарованы. Такой переходник не будет работать по тем же причинам, что были перечислены выше. В этом случае необходимо приобрести специальный переходник (адаптер), представляющий собой не просто кусок провода, а устройство, собранное в отдельном корпусе.

Для внедрения в штатную магнитолу USB и AUX можно приобрести специальный адаптер

Таким образом, мы рассмотрели возможные способы получения USB разъёма для подключения флешки на CD либо кассетной магнитоле. На самом деле сложного в этой процедуре ничего нет. Главное, в процессе пайки не торопиться, действия производить аккуратно и подсоединить провода к соответствующим точкам. При этом затраты, по сравнению с приобретением новой магнитолы, минимальны.

Чтобы к штатной магнитоле можно было подключить флешку, необязательно покупать новое дорогостоящее устройство. Достаточно выполнить простые доработки и можно слушать музыку как с флеш-накопителя, так и с других источников сигнала. Для этого потребуются минимальные навыки в работе с паяльником и поэтапное выполнение процедуры.

Чуть позже в пресс-релизах на свежие Джентры мы увидели этот разъём более детально. Действительно — это оно. Перебирая комплектации, я выяснил, что разъём полагается только в максимальной комплектации 1,5АТ с обновленной магнитолой (ах как же я до сих пор хочу её найти занедорого)…

Как всем известно, на Шевроле Лачетти в аудиосистеме не было никакого родного USB/AUX.
А узбеки аж к 2017 году смогли заставить добавить в авто этот копеечный кусок пластика с проводом.

Тут я должен пояснить, почему же вопрос родного заводского разъёма USB/AUX меня так сильно зацепил.
Давным давно Пётр trusardi13 и Дима budaitis подкинули мне картинку из TIS, на которой явно и крупно показано нечто, похожее на разъём USB/AUX для J200 (Lacetti/Nubira/Optra/Forenza).
Вот Вам еще одна загадка наших автомобилей.

Моментально в голове всплыла странная выштамповка центрального тоннеля, изумительно точно совпадающая с очертаниями этой невидали:

А затем и на картинке каталога разглядел уголок выреза под разъём:

И вот уже год я вместе с вышеозначенными чуваками гоняюсь по свету за фотоподтверждением существования этого разъёма. Полгода назад мне один из разборщиков сообщил, что на одной из его корейских Лачетти есть такой разъём. Но по факту это была тупая китайская зарядка.
Так что я до сих пор в поиске…

Вернёмся к разъёму от Джентры.
Этот разъём уже давным давно применяется на Крузах, Авечках и подобных.
Существует две разновидности:
20928734 — только USB (почему-то дороже)
25832462 — USB + AUX (почему-то дешевле)

Как и все (почти) детали для новых Шевроле типа J300/305 и подобных — детали маде ин Чайна. Во времена выпуска Лачетти такого не было, китайские запчасти можно было пересчитать по пальцам

Но просто поставить этот разъём в авто — слишком скучно. И недальновидно.
Мой телефон имеет протокол быстрой зарядки QC3.0, и я просто привык заряжать телефон быстро.
Поэтому захотелось скрестить USB разъём с платой контроллера быстрой зарядки.
Прочитав на mysku.ru обзор "MH-KC24 USB модуль зарядки с поддержкой технологии Qualcomm QC3.0", решил его и заказать.

И в итоге получился именно тот девайс, который мне был нужен.
Оговорюсь сразу — не знаю почему, но при включении телефона на зарядку радио играет с заметным ухудшением (хотя фильтры на плате зарядки стоят как надо). Скоро придётся туда лезть опять и смотреть что/почему.

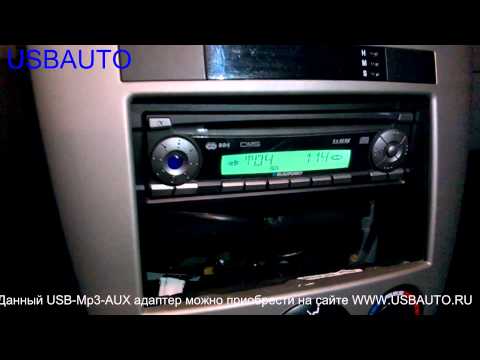

Установка USB-Mp3-AUX адаптера (Yatour / Xcarlink / DMC9088) на Chevrolet Lacetti.
