SONY XAV-65 "China" (Chassis PCB - ADT6902 MB02)
0 Спам
Привет Борис у меня к тебе просьба ,комне пришел клиент с автомагнитолом SONY XAV-65, у него он включается и сразу выключается. Я хотел его прошить, я скачал твою прошивку и прошил автомагнитолу но безсмысленно, я увидел внем еше одну память 24с08 он стоит для включение. У тебя есть память 24с08 прошивки?
0 Спам
0 Спам
Приветствую, Борис! В ремонте такая магнитолла с битым процем STM8S207CBT6 на включение, проц заменил - но не стартует - нужна прошивка STM8S207CBT6 нет случаем?
0 Спам
Коллеги форумчане, приветствую. У меня вот такая проблема нарисовалась. SONY XAV-65 после запуска горела заставка при переходе к меню горел черный экран с белой надписью в середине режима работы. tuner , aux и т.п. Почитал форумы пришел к решению поменять стабы 1711DT на LM1117IDT-ADJ/NOPB. Поменял и теперь я меня белый экран с вертикальными разноцветными полосками . Я в ударе что может быть может есть мыслишки у кого. Опыт работы с феном и руки в порядке :)
0 Спам
0 Спам
0 Спам
Такая же проблема
Вкл и сразу выключается
Как поднял аппарат ?
Что у тебя за проблема была ?
Спасибо за ранее
0 Спам
Прошивка майна помогла. Проблема была следующая: при подаче питания на экране появлялась надпись SONY,а затем темный экран. Звука не было. Подсветка работала.
0 Спам
Доброго времени суток. А подскажите пожалуйста как прошить данный дивайс. Проблема такая, при включении появляется логотип SONY, потом изображение пропадает и остается только подсветка. Можно ли прошить через USB или надо через программатор шить? Занимаюсь ремонтом телефонов, но вот знакомый попросил магнитолу глянуть и я подвис)) Помогите плизз!
0 Спам
Padelkin, Вообще прошил 25L3235E и Q64-104HLP ситуация не изменилась, при включении появляется заставка SONY и изо пропадает. Подсветка есть. А есть прошивка на 24С08?
0 Спам
+1 Спам
Приветствую! Обратить внимание на стабилизаторы 3.3в рядом с дросселем и 1.2в рядом с Q64-104HLP. На их In должно приходить 5в также.
0 Спам
SerJie, как в воду глядел! Оба дохлые были. Проблема такая, при включении появляется логотип SONY, потом изображение пропадает и остается только подсветка. Сейчас всё ОК.
0 Спам
0 Спам
МОжет кому поможет.
ПРинесли такой мафон в ремонт. ПРоблема что магнитола работает. Но иногда при включении после заставки Sony могла висеть на черном экране, то долго, то быстро. Бывает весь день черный экран.
Думал проблема в дохлых Spi flash. Поменял на новые и прошил прошивкой от сюда. Не помогло.
Давай смотреть дальше. Нашел стабилизатор 3.3V, на выходе было 0,954V. Если прогреть феном до питание 3.3V восстанавливалось. ЗАменил его и магнитола ожила.

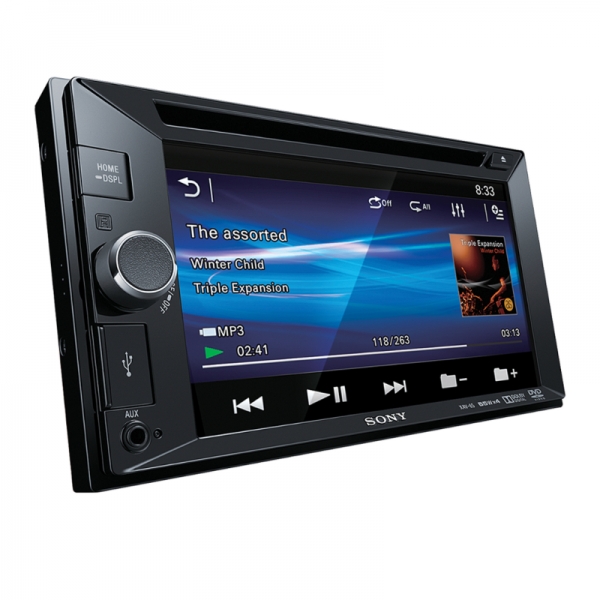

Замена прошивки в автомагнитоле Sony (Сони) XAV-65 и ее технические характеристики
Мультимедийный центр Sony XAV-65 обеспечивает воспроизведение музыкальных композиций, записанных на компакт-диски или внешние накопители стандарта USB. Встроенный цифро-аналоговый преобразователь обеспечивает ускоренную обработку сигнала, имеется функция памяти, которая позволяет продолжать воспроизведение файла при повторном включении оборудования. На осень 2018 г. выпуск устройства прекращен, магнитола встречается в продаже по цене 7,7 тыс. руб.
Технические характеристики
Автомагнитола имеет следующие характеристики:
Функции
Магнитола Sony XAV-65 предоставляет владельцу функции:
Пользователь может приобрести пульт дистанционного управления Сони RM-Х170, позволяющий изменять параметры работы оборудования с заднего ряда сидений автомобиля. Приемник сигналов от пульта размещен на боковой части панели головного устройства. В процессе эксплуатации следует проверять отсутствие загрязнений на чувствительном элементе.
Совместимость с другими устройствами
Головное устройство предусматривает возможность подключения гаджетов iPhone или iPod, которые коммутируются через порт USB. Также конструкция магнитолы допускает установку внешних накопителей или портативных жестких дисков. Перед коммутацией рекомендуется снизить уровень звука, а затем установить дополнительное оборудование в разъем USB.
Воспроизведение музыкальных композиций начинается в автоматическом режиме, пользователь может остановить трансляцию звука нажатием на кнопку Off.
Перед отключением оборудования следует обязательно остановить воспроизведение, а только затем вынуть штекер из порта USB.
Порт Aux позволяет использовать мультимедийные проигрыватели или игровые приставки. Для перехода к работе с внешним оборудованием используется последовательное нажатие на клавиши Home и Aux. Пользователь может регулировать через меню головного устройства уровень громкости и выбирать тип прибора.
Также на магнитоле имеется разъем Camera In, предназначенный для получения сигнала от камеры заднего вида. Изображение передается в автоматическом режиме после включения фонарей заднего хода. Пользователь может принудительно включить трансляцию кнопками Home/Dspl, а затем нажав на сенсорную иконку камеры заднего вида.
Инструкция и настройка
При эксплуатации магнитолы Сони следует учитывать следующие особенности:
Установленная в контроллере Sony XAV-65 прошивка не предназначена для самостоятельного перепрограммирования. Замена или восстановление производится в специализированных центрах или мастерских по ремонту радиооборудования, имеющих программаторы.
Функциональные кнопки головного устройства имеют назначение:
В соответствии с руководством по эксплуатации для настройки параметров необходимо:
Пользователь может производить поиск и самостоятельное устранение неисправностей, которые возникают из-за некорректной настройки оборудования. При повреждении дисплея или внутренних элементов головного устройства требуется провести ремонт, который осуществляется авторизованными сервисными центрами. Список организаций с адресами и контактными телефонами приводится в инструкции.
Отзывы
Павел, 24 года, Новосибирск
Приобрел головное устройство Sony XAV-65 по отзывам, прочитанным в различных источниках. Дополнительным стимулом стала скидка в магазине, поскольку оборудование шло без комплекта проводки. Устанавливал и настраивал магнитолу самостоятельно, в автомобиле сохранились штатные динамики. При работе встречается проблема с зависанием программного обеспечения, для перезагрузки необходимо выключить и снова включить зажигание. Встроенный декодер обрабатывает не все форматы видео, звуковые композиции воспроизводит без нареканий.
Кирилл, 31 год, Москва
Использую магнитолу XAV-65 с начала 2017 г. Кнопки управления на руле периодически отключаются, постоянно появляется надпись на экране, предупреждающая о запрете просмотра видео водителем при управлении автомобилем. Трансляция звука прекращается, требуется отвлекаться от дороги и нажимать на кнопку Ok. Периодически появляется проблема с чувствительностью сенсорного экрана, кнопки приходится нажимать по 3-4 раза.
Решено SONY XAV-65 China. Прошивка контроллера STM8S207CBT.
> Reading OPTION BYTE area.
Programming DATA MEMORY area.
Verifying DATA MEMORY area.
Error : Error while verifying address 0x4000
Error : Reading PROGRAM MEMORY area.
Error : Error while reading address 0x8000
Error : Reading OPTION BYTE area.
Reading DATA MEMORY area.
Error : Error while reading address 0x4000
Error : Reading PROGRAM MEMORY area.
Error : Error while reading address 0x8000
Error :
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
Неисправности
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Ответ в тему SONY XAV-65 China. Прошивка контроллера STM8S207CBT. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Автомагнитола Sony XAV-65 с сенсорным дисплеем 6.2 дюймов, поддерживаемая системы цветности: NTSC/ PAL, с максимальной выходной мощностью: 4 х 52 Вт порадует Вас мощным, чистым, ярким звучанием.
Когда выполнять прошивку устройства?
Прошивку гаджета следует выполнять только в самых крайних случаях, так как данный процесс может привести к полной поломке при неверных действиях. Итак, примерный список причин, при которых стоит выполнить прошивку:
- устройство медленно реагирует на комманды пользователя;
- постоянно зависают приложения, выскакивают ошибки;
- вышла новая версия микропрограммы;
- гаджет не включается, либо не загружается операционная система.
Параметры девайса
Общие характеристики Sony XAV-65
Корпус Sony XAV-65
Дисплей Sony XAV-65
Мулитимедиа Sony XAV-65
Функциональность Sony XAV-65
откройте доступ к прошивке
Добрый вечер! Магнитола при запуске зимой зависает xav-65 , после 5-7 перезагрузок начинает работать. Пожалуйста дайте прошивку…
2 комментария
Добавить комментарий Отменить ответ
РЕКОМЕНДУЕМ:
Прошивка Sony Ericsson J108i Cedar
Когда выполнять прошивку устройства? Прошивку гаджета следует выполнять только в самых крайних случаях, так как данный процесс может привести к полной поломке при неверных действиях. Итак, примерный список причин, при которых стоит выполнить прошивку: устройство медленно реагирует на комманды пользователя; постоянно зависают приложения, выскакивают ошибки; вышла новая версия микропрограммы; гаджет …
Прошивка Sony Alpha DSLR-A380
Когда выполнять прошивку устройства? Прошивку гаджета следует выполнять только в самых крайних случаях, так как данный процесс может привести к полной поломке при неверных действиях. Итак, примерный список причин, при которых стоит выполнить прошивку: устройство медленно реагирует на комманды пользователя; постоянно зависают приложения, выскакивают ошибки; вышла новая версия микропрограммы; гаджет …
Замена прошивки в автомагнитоле Sony (Сони) XAV-65 и ее технические характеристики
- Технические характеристики
- Функции
- Совместимость с другими устройствами
- Инструкция и настройка
- Отзывы
Мультимедийный центр Sony XAV-65 обеспечивает воспроизведение музыкальных композиций, записанных на компакт-диски или внешние накопители стандарта USB. Встроенный цифро-аналоговый преобразователь обеспечивает ускоренную обработку сигнала, имеется функция памяти, которая позволяет продолжать воспроизведение файла при повторном включении оборудования. На осень 2018 г. выпуск устройства прекращен, магнитола встречается в продаже по цене 7,7 тыс. руб.
Особенности
Особенности автомагнитол Sony могут отличаться в зависимости от модели головного устройства.
Предлагаем ознакомиться с основными особенностями аудиосистем на примере модели gt660ue, эта магнитола считается одной из самых востребованных среди покупателей:
- Эта модель оснащается USB-разъемом. Магнитолы с флешкой позволяют считывать данные с накопителей.
- На передней панели этой модели расположен AUX-выход. С его помощью водитель может прослушивать музыку, подключив к автомагнитоле мобильный гаджет либо МП3-плеер.
- В соответствии с данными, указанными в инструкции по эксплуатации, данная модель оборудуется достаточно мощным звуковым процессором. Следует отметить, что эта особенность также характерна для многих других моделей, в частности, xplod, g3100ue, a30, a35ue и т.д.
- Практически все модели магнитол этого бренда характеризуются огромным функционалом, который включает в себя множество настроек для низких частот и эквалайзера.
- Конкретно эта модель — gt660ue — характеризуется динамической тонкомпенсацией.
- При необходимости потребитель может настроить временные задержки звука.
- Устройство работает с русскоязычными тегами.
- У пользователя есть большой выбор вариантом для подсветки клавиш управления и дисплея аудиосистемы. В частности, в данной модели есть 20 стандартных цветов, но если возникнет необходимость, то пользователь может добавить около 36 тысяч новых цветов.
- Головное устройство включает в комплектацию также пульт ДУ.
- В комплекте к аудиосистеме также идет подробная схема для подключения и настройки аудиосистемы, в ней указана подробная распиновка.
Три сценария подключения
Принципиальная схема автомагнитол sony cdx
Наиболее правильная схема подключения автомагнитолы Сони может выглядеть тремя способами.
Обычная кнопка
- Подключение через кнопку, которая ставится на кабель красного цвета ГУ. Она обычная — вкл/выкл.
При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.
Аварийка
В данном случае подразумевается не обычная кнопка, а аварийка автомобиля:
- При задействовании – идет питание на ГУ через постоянный плюс;
- Если кнопка не нажата, то питание на ГУ идет через красный кабель от ЗЗ.
Схема будет выглядеть в этом случае следующим образом:
- У автомагнитолы Сони имеется провод подсветки, который соединяется с подсветкой прикуривателя;
- Плюс после зажигания идет с колодки часов;
- Постоянный ток подается с АКБ или прикуривателя;
- Черный провод массы протягивается тоже с прикуривателя.
Через соленоид
Если в автомобиле имеется 2-х проводной соленоид, который срабатывает на закрытие/открытие путем изменения полярности, то схему можно устроить так:
- Когда открываются двери авто, положительный импульс подается на реле Р1 с соленоида. Оно срабатывает и начинает брать питание с АКБ через выводы своих контактов и реле Р2, таким образом, подключая ГУ к питанию;
- Во время закрытия происходит срабатывание реле Р2 и цель питания обрывается, ГУ отключается.
Схема с большим количеством минусов. Повышенное потребление тока за счет дополнительного реле.
Распиновка разъема магнитолы Sony, 2 DIN 1 DIN схемы
Распиновка магнитолы Sony
Чтобы без проблем подключить любую магнитолу от Сони, вам понадобится схема ее распиновки и знание цветовых значений проводов в вашем автомобиле, чтобы понимать, что и к чему вы собрались подключать. Распиновку проводов вы можете узнать в статьях, посвященных конкуретным маркам авто на нашем сайте. А схемы распновок разъемов магнитол от Сони рассмотрим сейчас в этой статье.
Схемы распиновок магнитол различных моделей Sony (в т.ч. устаревших)
Распиновка разъемов магнитол Sony различных моделей:
Распиновка магнитол серии CDX Xploid.
Sony CDX gt747ui Xploid, gt454us.
Sony CDX gt47ue, gt39ue.
Sony CDX gt47ue.
Sony CDX gt290s.
Sony CDX gt414u, g1202u (m700r) штатная для автомобилей Mazda .
Sony CDX cdx-r3350ee.
Sony cd6000 штатная для Форд Фокус 2, Мондео и других а/м Форд.
Распиновка магнитол серии DSX, DVX.
Sony dvx-7800, dsx-a30e series.
Распиновка магнитол серии XR.
Sony XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700 и многие другие модели.
Переходник Sony — ISO — евроразъем
Подключение магнитол Sony через переходник — евроразъем ISO на примере переходника CARAV 12-107.
Мы очень постарались собрать в статье как можно большее число схем распиновок различных разъемов автомагнитол Сони разных моделей и годов производства. Если вы не встретили в перечне моделей своей, не отчаивайтесь. Посмотрите на ваш разъем, скорее всего аналогичный разъем имеет и другая модель, схема распиновки которой представлена и будет аналогична вашей. Если вы заметили ошибки или неточности, будем благодарны, если сообщите о них автору статьи (ссылка на его вк в самом низу). Желаем вам удачи в подключении и распиновке магнитол Sony.
Sony Xplod CDX-GT450u
Размеры автомагнитолы 1 дин, что позволяет устанавливать устройство в штатные места без проблем. В комплекте с устройством идут: инструкция, ПДУ и все необходимое для установки и подключения.
Функциональность CDX-GT450u:
- семиполосный эквалайзер,
- читает CD-R/RW диски,
- есть FM/AM тюнер,
- USB-порт на передней панели.
Выходная мощность устройства – 52WX4. Пользователи положительно отзываются про Sony Xplod CDX-GT450u. Больше всего покупатели оценили качество звучания, большое количество настроек, хороший дизайн и невысокую стоимость.
Характеристики XH95
Sony XH95 и XH90 отличия
Так как рассматриваемая серия принадлежит премиальному сегменту, то имеет смысл сравнить XH95 (X950H) и XH90 (X900H). С одной стороны обе линейки должны быть приближены к идеалу, но есть в них различия. Первое это процессор: в 95 серии установлен X1 Ultimate.
Технология X-Wide Angle в серии 95 доступна во всех диагоналях (кроме модели 49XH9505) , тогда как в 90 серии этого нет. Обработка изображения с двойной выборкой из базы данных изображения только в 95 серии. Объектно-базовая обработка изображения только в 95 серии. Функция точного цветового маппинга доступна только в 95 серии. И, естественно, разница в цене XH95 и XH90.
Цена XH95
Что касается ценового диапазона новой серии телевизоров Sony XH95, то известен рекомендуемый производителем ценник на самую маленькую и самую большую диагональ. Так, модель KD-49XH9505 (XBR-49X950H) стартует с 1200 уе. Телевизоры KD-55XH9505 (XBR-55X950H), KD-65XH9505 (XBR-65X950H) и KD-75XH9505 (XBR-75X950H) пока без цены. Наибольшая диагональ в телевизоре KD-85XH9505 (XBR-85X950H) оценена в 5000 уе.
Итоги обзора XH95
В заключение обзора XH9505 от Sony обобщим сказанное. Несмотря на премиальность линейки XH95, ожидалось увидеть нечто в новинке, что действительно будет востребовано. Однако, схожесть с прошлогодней серией XG95 очевидна. Да, есть улучшения в плане звукового сопровождения и упрощения в использовании.
Остается только сравнить, насколько хорошо работает старый чипсет X1 Ultimate по сравнению с новыми, более продвинутыми процессорами обработки изображений от Samsung, LG и Panasonic. Надеемся, результаты будут близки. В противном случае нельзя назвать эту серию идеальной. Всецело сравнивать можно будет только после обновления прошивки телевизора середине 2020 года.
