Генератор
Генератор:
1 — контактный болт;
2 — разъем генератора;
3 — кожух;
4 — стяжная шпилька;
5 — задняя крышка;
6 — передняя крышка;
7 — шкив
Стартер
Стартер:
1 — тяговое реле;
2 — передняя крышка;
3 — стяжной болт;
4 — корпус;
5 — задняя крышка;
6 — управляющий вывод тягового реле;
7 — контактные болты
Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение II удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.
Система освещения и сигнализации
Система освещения и сигнализации включает в себя две блокфары; противотуманные фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны ос- вещения салона и багажного отделения; звуковой сигнал, а также выключатели всех этих потребителей.
Блок-фара:
1 — защитный чехол лампы габаритного света;
2 — защитный чехол лампы дальнего света;
3 — винт регулировки пучка света фары в вертикальной плоскости;
4 — защитный чехол лампы ближнего света;
5 — винт регулировки пучка света фары в горизонтальной плоскости;
6 — защитный чехол лампы указателя поворота;
7 — электрический разъем
В блок-фарах установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя поворота и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.
На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.
Противотуманная фара:
1 — регулировочный винт;
2 — лампа фары
Часть автомобилей комплектуется противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманной фаре установлена галогенная лампа, направление пучка света которой регулируется винтом.
Боковые указатели поворотов установлены в наружных зеркалах заднего вида.
На седане и хэтчбеке применяются различные задние фонари.
Задний фонарь автомобиля с кузовом седан:
1 — лампа противотуманного и габаритного света;
2 — держатель ламп;
3 — лампа указателя поворота;
4 — лампа света заднего хода;
5 — лампа сигнала торможения;
6 — корпус фонаря с рассеивателем в сборе
В заднем фонаре седана установлены лампы: указателя поворота, двухнитевая габаритного и противотуманного света, сигнала торможения, света заднего хода.
Расположение лапм в заднем фонаре автомобиля с кузовом хэтчбек:
1 — противотуманного и габаритного света;
2 — указателя поворота
В заднем фонаре хэтчбека установлены лампы: указателя поворота и двухнитевая сигнала торможения и габаритного света. Хэтчбек может комплектоваться задними фонарями, в которых вместо ламп габаритного света установлены светодиоды. В этом случае вместо двухнитевой лампы сигнала торможения и габаритного света применяется лампа сигнала торможения.
В заднем бампере хэтчбека установлены фонари противотуманного света (с левой стороны) и света заднего хода (с правой стороны).
Автомобиль может быть укомплектован одним или двумя звуковыми сигналами. Звуковые сигналы закреплены на кронштейне за передним бампером с правой стороны.
Подушки безопасности
В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности водителя и переднего пассажира и боковыми шторками для защиты водителя, переднего и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений со стороны дверей. Боковые шторки расположены в обивке крыши со стороны дверей. Блок управления подушками безопасности установлен под облицовкой туннеля пола между передними сиденьями. Этот блок управляет также преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического соединения подушки безопасности водителя и выключателей звукового сигнала со жгутом проводов панели приборов вместо обычного скользящего контакта (во избежание искрообразования и непреднамеренного срабатывания подушки) применено барабанное устройство со спиральным кабелем, ра- ботающее по принципу рулетки.
Барабанное устройство со спиральным кабелем:
1 — корпус барабанного устройства;
2 — поводок барабанного устройства;
3 — провода с колодкой подушки безопасности;
4 — разъем для подсоединения колодки проводов выключателя звукового сигнала;
5 — разъем для подсоединения колодки жгута проводов панели приборов
Барабанное устройство прикреплено к соединителю подрулевых переключателей. В цилиндрическом пластмассовом корпусе устройства спирально уложены несколько витков металлопластиковой ленты, которая является электрическим проводником. Один конец ленты, через провода с колодками соединяется со жгутом панели приборов. Другой конец ленты соединен проводами с колодками с подушкой безопасности и выключателями звукового сигнала. Поводки барабана входят в отверстия ступицы рулевого колеса. При вращении колесо за поводки поворачивает барабан, а с ним и ленту, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
От своего среднего положения барабан может поворачиваться в каждую сторону до упора на 3 оборота. Это предотвращает обрыв ленты при вращении рулевого колеса от нейтрального положения до упора в каждую сторону.
Перед установкой рулевого колеса необходимо установить барабан устройства в среднее положение, при этом петля ленты должна появиться в окне, закрытом прозрачной пленкой.
В монтажном блоке предохранителей и реле, расположенном в салоне автомобиля, установлен многофункциональный блок управления (блок управления электропакетом).
Блок управляет центральным замком, автоматическим включением наружного освещения, включением плафонов освещения салона, автоматическим режимом работы очистителя ветрового стекла, очистителем стекла двери багажного отделения, обогревом ветрового стекла, стекла двери багажного отделения и наружных зеркал заднего вида, работой круиз-контроля и системой защиты аккумуляторной батареи.
Замки всех дверей и крышки багажника блокируются электроприводами, встроенными в замки.
Электростеклоподъемники
Электростеклоподъемник передней двери:
1 — внутренняя панель двери;
2 — рычаг;
3 — зубчатый сектор;
4 — ползун;
5 — держатель стекла
Мотор-редуктор электростеклоподъемника:
1 — электродвигатель;
2 — корпус редуктора;
3 — шестерня
Мотор-редуктор стеклоподъемника состоит из червячного редуктора и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлена шестерня, которая входит в зацепление с зубчатым сектором. На секторе установлены два рычага (один рычаг жестко соединен с сектором), соединенные с держателем стекла через два пластмассовых ползуна. При повороте зубчатого сектора рычаги также поворачиваются, поднимая или опуская стекло.
Очиститель ветрового стекла
Очиститель ветрового стекла:
1 — кронштейн;
2 — мотор-редуктор;
3 — кривошип;
4 — вал рычага щетки;
5 — тяга;
6 — рычаг вала
Очиститель ветрового стекла установлен под облицовкой ветрового окна. Электродвигатель очистителя — трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
Автомобили с кузовами хэтчбек и универсал оборудованы очистителем стекла двери багажного отделения. Мотор-редуктор очистителя установлен на кронштейне под обивкой двери.
Омыватель ветрового стекла состоит из бачка с электрическим насосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбеке и универсале реверсивный, при вращении вала электродвигателя насоса в одну сторону жидкость из бачка подается на ветровое стекло, а при вращении в другую сторону жидкость подается на стекло двери багажного отделения.
Предохранители
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.
Предохранитель, защищающий силовые цепи стартера и генератора
Монтажный блок в моторном отсеке
Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле
Монтажный блок в салоне
Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса
Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.
5 лет
У меня возникла такая вот проблема, вначале заклинил багажник потом поехал в сервис сказали что сгорел электрич замок багажника, вследствии замыкания проводки. Автомобиль ФФ2 седан, 1,6Тренд. Должны поменять по гарантии. У кого-нибудь что-то подобное было?
Привет всем. У меня точно поломка проводов, я их уже паял. Может кто подскажет на какие их можно поменять (марка, сечение). Всем удачи.
23 нояб ря 2015
| цитата: |
| Теперь надо её устранить, т.е. разобрать замок, удалить напластования грязи мешающей нормальной работе и смазать механизм. |

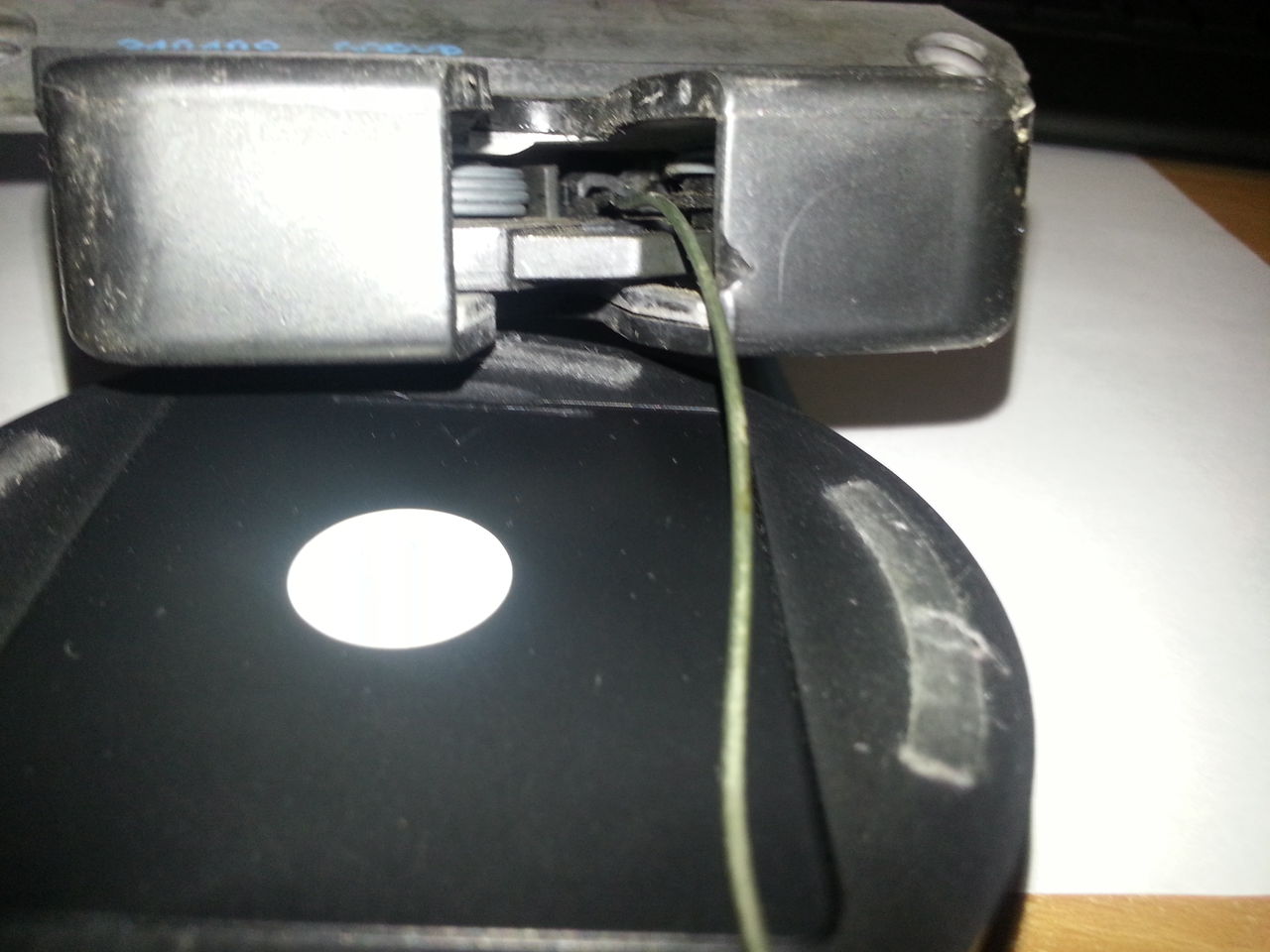

Разбирал. Всё чисто и смазано белой смазкой. Но вот что заметил, эксцентрик замка при закрывании не достаёт до концевика. Есть предположение что на штифте концевика было что-то, что отвалилось. В разобранном виде при нажатии на концевик, сигнал "Открыт багажник" гаснет. А вот в собранном виде концевик не зажимается.
подскажите как быть с саблей на крышке багажника, краска облазит, хром сабли облез
на какую менять? новую хром, или купить и окрасить в свой цвет?
5 дек абря 2015

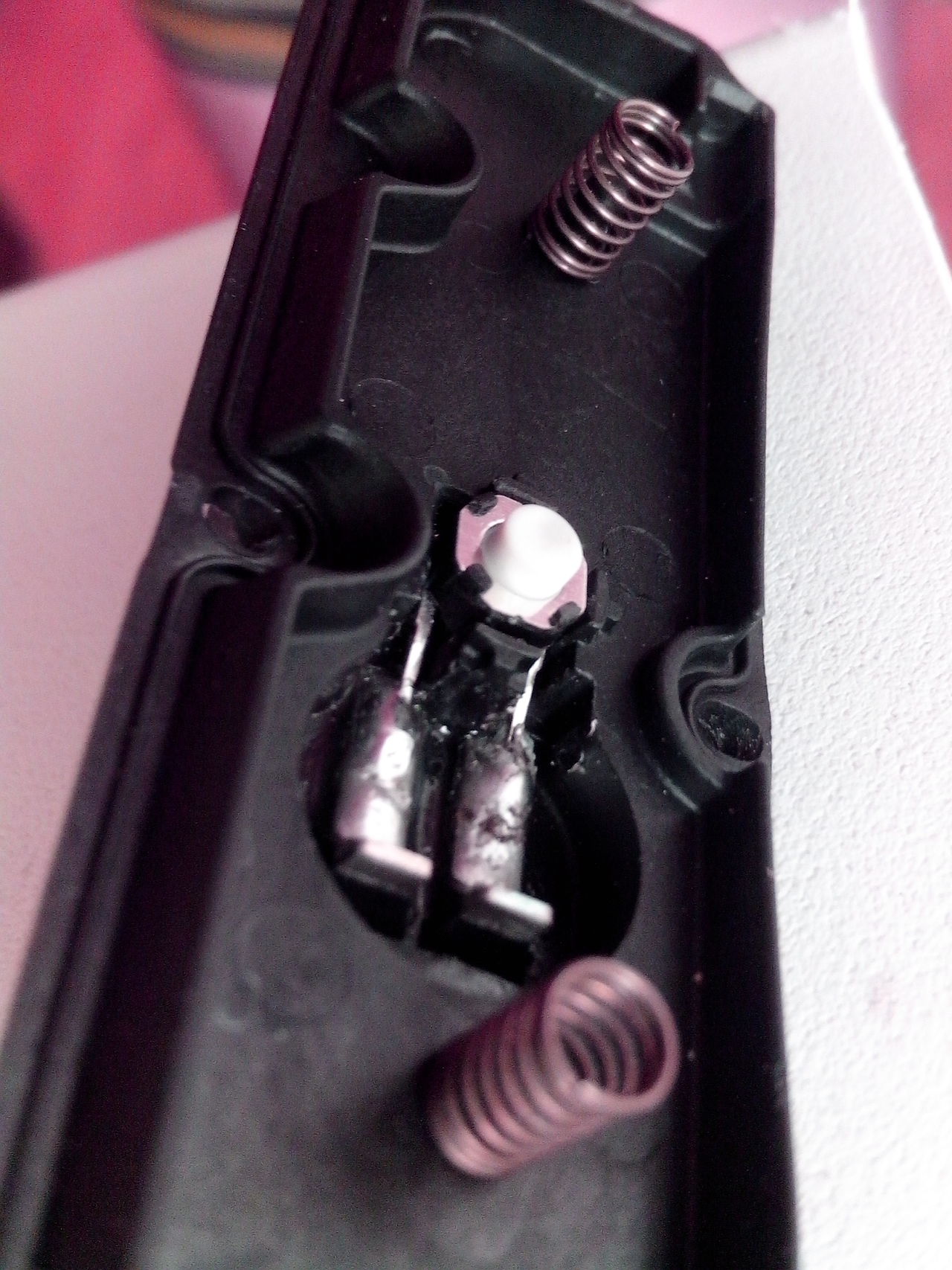

Сегодня устранил проблему "открытого багажника". Был переломан один провод, а второй был на подходе.
Эти оба были большего сечения, чем все остальные и имели более жёсткую изоляцию. Именно по причине жёсткой изоляции они и сломались. Заложил в шлейф (в гофру) новые провода и посадил на скрутки. Изолировал скрутки обычной ПВХ изолентой. Всё заработало как надо. Ничего не паял. Думаю пайка излишне в данном месте. Там сухо, да и токи небольшие.
ну,замок я вылечил, теперь пропала подсветка багажника. в разъем тыкал скрепку как выше говорили, 0 эмоций, провода целые, лампа целая. куда дальше смотреть? уже есть желание сделать подсветку багажника тупо от сторонней кнопки. один фиг летом или днем эта подсветка там нафиг не сдалась
13 дек абря 2015
ФФ3 хэтч, перестала гореть подсветка багажника, но при этом багажник нормально открывается и закрывается и при открытии на б.к. пишет о том, что багажник открыт. подскажите правильно ли я понял, что за подсветку багажника отвечают контакты 2 и 4? Если я поставлю отдельно концевик и подключу к нему провода 2 и 4 из разъёма замка багажника, работать подсветка будет?
Снял обшивку крышки багажника (13 пистонов открутить)
Взял скрепку и замкнул контакты №2 и №4 — загорелась подсветочка. Самое грустное, что накрылся концевик, точнее та часть, которая коммутирует землю на лампочку подсветки.
Если загорится то виноват концевик, если нет, то проводка, либо лампа.
Сегодня лазал в багажник своего седана через салон.провода переломаны.второй раз такая фигня.поменял все провода(точнее те,которые идут через гофру в багажник) на провожа в силиконовой изоляции.посмотрим сколько прослужат.
Ребята помогите пожалуйста. Ford Focus 2 хэтчбек, Не открывается багажник. У меня закрытие замков происходит ключом, без центрального замка, т.е. единственный способ открыть багажник сзади кнопка. Нажатие на неё никаких действий не даёт ( обычно щёлкала и открывала)
1) Как открыть багажник ?
5 лет
от Russian_Mouse
на GEM (блок предохранителей в салоне)
| цитата: |
| разъемы универсальные. ГЕМ вообще совместимы почти полностью при нужде (одно небольшое изменение есть с модулем считывания ключей, решается перешивкой, разводка внутри местами). А разъёмы все один в один. Ну ещё изменилась нумерация предохранителей только. |
ответные разъемы на жгутах проводки:
| цитата: |
| зелёный - C96 FRONT-1 оранжевый - C100 FLOOR-1 синий - С102 COCKPIT-1 зеленый C95 FRONT-2 оранжевый C99 FLOOR-2 синий C103 COCKPIT-2. |
Распиновка разъема магнитолы Sony MP3
Распиновка разъемов под передними сидениями
по первой цифре номера цепи можно получить ещё некоторую информацию вот из этой таблицы (источник):
BK Черный
BN Коричневый
BU Синий
DBU Темно-синий
DGN Темно-зеленый
GN Зеленый
GY Серый
LBU Светло-синий
LGN Светло-зеленый
OC Охра
OG Оранжевый
PK Розовый
PU Пурпурный
RD Красный
VT Фиолетовый
WH Белый
YE Желтый
Общая информация
В модуле системы обмена данных ( в системе шины данных) модули различных систем соединены друг с другом через один или несколько проводов.
Система шины данных существует для того, чтобы передавать данные между присоединенными модулями, а также между присоединенными модулями иобщей системой диагностики (WDS ).
Вместо простых команд ВКЛ/ВЫКЛ в системе шины данных предаются комплектные блоки данных. Такие блоки данных содержат наряду с собственно информацией также данные об адресах модулей, к которым производится обращение, размер блока, а также информацию для контроля содержания каждого отдельного блока данных.
Системы шин данных дают следующие преимущества:
простой обмен данными между модулями посредством стандартизированного протокола
меньшее число датчиков и разъемов
возможность улучшения диагностики
более низкую стоимость
Через стандартный 16-полюсный разъем (DLC) WDS (соединяется) с различными системами шин данных и питанием. Через DLC сигнал передается при программировании модуля.
Если у системы шин данных обрываются один или несколько проводов или имеет место короткое замыкание на массу или появляется напряжение, связь между модулями и с ( WDS ) нарушается или исчезает полностью.
Чтобы восстановить связь между собой, модули отдельных систем должны общаться на одном языке. Такой язык называется протоколом.
Компания Ford в настоящее время применяет четыре различных системы шин данных. В зависимости от модели автомобиля и его оборудования применяются все три системы. Каждая из систем шин данных имеет свой собственный протокол.
Системы шин данных:
Преимуществами CAN-шины являются:
минимизация затрат на разводку кабелей.
высокая помехозащищенность (защищенность от неисправностей/отказов).
прочность.
возможность расширения.
выстраивание приоритетов информации.
низкая стоимость.
автоматическое повторение поврежденной информации.
самостоятельный контроль системы и возможность автоматического отключения поврежденных модулей от шины данных.
На автомобилях, изготовленных, начиная с модельного года 2003.75, в зависимости от модели применяется дополнительно и вторая система шин CAN. Эта шина отличается в основном только более низкой скоростью передачи данных и в настоящее время применятся в основном для комфортной электроники. Для возможности различения отдельных систем CAN систему CAN с высокой скоростью передачи данных обозначают как высокоскоростную (HS) CAN, а систему CAN с более низкой скоростью передачи данных обозначают как среднескоростную (MS) CAN. Как у всех систем шин CAN у среднескоростной шины CAN для повышения помехоустойчивости установлены два нагрузочных резистора на 120 Ом. Для осуществления связи между модулями высокоскоростной шины CAN и среднескоростной шины CAN применяется модуль с обеими системами шин данных. Связь обеих систем шин данных обозначается как gateway (шлюз). В таком gateway полученные данные преобразуются в соответствии со скоростью, необходимой для соответствующей шины данных, и передаются дальше. Таким образом достигается оптимальное распределение информации между обеими системами шин данных.
Элементы сети.
На моделях Focus CMax, а также на моделях Focus, изготовленных начиная с модельного года 2005, в зависимости от варианта оснащения применяются две системы шин передачи данных.
Количество модулей, подсоединенных к двум системам шин передачи данных CAN, зависит от варианта оснащения автомобиля.
У автомобилей Focus CMax, а также у автомобилей Focus с MY2005 выпуска вследствие возросшего числа модулей и как следствие возросшего объема передаваемых данных применяется вторая CAN-шина (среднескоростная CAN-шина). Указанная шина работает с более низкой скоростью и служит в основном для связи в области комфортной электроники.
Для возможности обмена данными между высокоскоростной и низкоскоростной CAN-шинами применяется gateway. Шлюз служит в качестве интерфейса между обеими системами шин передачи данных CAN и установлен в электронном щитке приборов.
Модули, присоединенные к обеим системам шин данных CAN, зависят от варианта оборудования автомобиля.
В PCM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.
В GEM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.
Указанные нагрузочные сопротивления служат для защиты от помех. Для обеспечения надежной работы системы шин данных модули должны всегда присоединяться с встроенным нагрузочным сопротивлением.
На автомобилях с газоразрядными (ксеноновыми) лампами ближнего света фар регулятор направления пучков света фар отсутствует, поскольку регулировка производится автоматически.
Блок управления наружным освещением расположен на панели приборов слева.
Блок управления наружным освещением на автомобиле с ксеноновым светом фар:
1 — рукоятка управления наружным освещением; 2 — регулятор яркости подсветки комбинации приборов
Положения рукоятки управления наружным освещением
Положение 1 — освещение выключено. Положение 2 — включены лампы габаритного света, освещения номерного знака и подсветка панели приборов (ключ зажигания находится в положении I или II). Положение 3 — включен ближний свет фар (ключ зажигания находится в положении II). При вытягивании рукоятки на себя на одну позицию загораются противотуманные фары и соответствующий сигнализатор в комбинации приборов. При вытягивании рукоятки до второй позиции загораются противотуманные фары и задние противотуманные фонари (фонарь), а также сигнализаторы в комбинации приборов. Положение 4 — включен режим автоматического управления освещением (если на автомобиле установлена система автоматического включения фар). Фары автоматически включаются, как только становится темнее, — неважно сумерки это или въезд в тоннель. При работе автоматического управления приборами наружного освещения, если система включила фары, водитель может включить только дальний свет и не может пользоваться передним и задним противотуманным светом. Положение 5 — включены стояночные огни. Зажигание выключено. Включается при утопленной рукоятке. Режим используется для обозначения автомобиля на дороге или стоянке в темное время суток. При включенных стояночных огнях потребление электроэнергии минимальное, поскольку горят только лампы габаритных огней и не горят лампы освещения номерного знака и подсветки панели приборов.
На автомобилях с галогенными лампами ближнего и дальнего света фар на блоке установлен регулятор направления пучков света фар
Совмещение метки с цифрами обеспечивает соответствующую регулировку пучков света фар при следующих вариантах загрузки автомобиля:
0 — один водитель или водитель и пассажир на переднем сиденье при пустом багажнике; 1 — водитель и четыре пассажира при пустом багажнике; 2 — водитель с четырьмя пассажирами и грузом в багажнике; 3 — один водитель и груз в багажнике.
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
Автомобиль независимо от типа кузова может быть оснащен системой отопления, вентиляции и кондиционирования воздуха с ручным включением кондиционера и с автоматическим регулированием температуры воздуха в салоне (системой климат-контроля). Управление любой из систем отопления, вентиляции и кондиционирования возможно только при работающем двигателе. Не рекомендуется пользоваться приборами системы при включенном зажигании и неработающем двигателе, т. к. это может привести к разряду аккумуляторной батареи.
Блок управления отоплением, вентиляцией и кондиционированием (на автомобилях с ручным включением кондиционера):
1 — переключатель режимов работы вентилятора отопителя; 2 — кнопка выключателя режима рециркуляции воздуха; 3 — регулятор температуры воздуха; 4 — кнопка выключателя кондиционера; 5 — регулятор распределения потоков воздуха.
Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора отопителя. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора отопителя.
Регулятор распределения потоков задает следующие направления потоков воздуха в салоне:
— в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля.
— в зону расположения головы и на обдув ветрового стекла и стекол передних дверей. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона и к решеткам обдува ветрового стекла и стекол передних дверей.
— на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.
— в зону ног и на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает в зону расположения ног, а также к решеткам обдува ветрового стекла и стекол передних дверей.
— в зону расположения ног. Воздушный поток поступает только в зону расположения ног.
— в зону расположения ног и головы. Воздушный поток поступает через дефлекторы в верхнюю часть салона автомобиля и в зону расположения ног.
Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора вправо, в красный сектор шкалы, а для снижения температуры воздуха — влево, в синий сектор.
Для включения режима рециркуляции воздуха нажимаем на кнопку выключателя 2. Для выключения повторно нажимаем на кнопку. Режим рециркуляции воздуха (прекращение подачи наружного воздуха в салон) рекомендуется использовать при необходимости быстро снизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли, отработавших газов и неприятных запахов.
Не рекомендуется использовать режим рециркуляции продолжительное время, так как это может привести к увеличению влажности воздуха в салоне и запотеванию стекол.
Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления, вентиляции и кондиционирования.
Салонный фильтр очистки воздуха предотвращает попадание в салон автомобиля вредных для здоровья частиц, находящихся в воздухе, таких, как цветочная пыльца, промышленные выбросы и дорожная пыль.
Потоки воздуха, поступающего в салон, можно регулировать.
Дефлектор системы отопления и вентиляции:
1 — диск для регулировки степени открытия дефлектора; 2 — рычаг изменения направления потоков воздуха
При повороте диска 1 в крайнее левое положение — заслонка дефлектора закрыта и воздух через этот дефлектор не поступает, а в крайнее правое — полностью открыта.
Двигая рычаг 2 влево-вправо или вверх-вниз, меняем направление потока воздуха.
Для включения кондиционера нажимаем кнопку 4 выключателя (см. выше) при работающем двигателе и включенном вентиляторе отопителя. При этом в кнопке загорается индикатор.
Повторным нажатием на кнопку выключаем кондиционер. Кондиционер выключается при выключении вентилятора отопителя.
Система кондиционирования воздуха работает, только если температура наружного воздуха выше 4 °C. На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Чтобы избежать запотевания стекол в дождливую погоду, включите кондиционер и переведите регулятор распределения потоков воздуха в положение , при этом регулятор температуры воздуха рекомендуется установить на границе синей и белой зон.
После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.
Если потребности во включении кондиционера нет, то его необходимо включать ежемесячно на несколько минут, и даже в зимний период эксплуатации. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
Блок управления системой климат-контролем:
ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКИ, РЕГУЛЯТОР УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ
Автомобиль комплектуется электростеклоподъемниками передних дверей, а в вариантном исполнении, могут быть установлены электростеклоподъемники задних дверей. Электростеклоподъемниками всех дверей можно управлять с помощью выключателей, расположенных в блоке выключателей на подлокотнике водительской двери.
Расположение выключателей электростеклоподъемников в панели подлокотника водительской двери:
1 — выключатель блокировки электростеклоподъемников задних дверей; 2 — выключатели электростеклоподъемников задних дверей; 3 — выключатели электростеклоподъемников передних дверей
Расположение выключателей электростеклоподъемников в панели подлокотника водительской двери на автомобилях, не имеющих задних электростеклоподъемников
Электростеклоподъемником каждой пассажирской двери также можно управлять с помощью своего выключателя.
Выключатель электростеклоподъемника пассажирской двери расположен в декоративной накладке внутренней ручки двери.
Регулятор управления электроприводом наружных зеркал заднего вида
Для регулировки положения наружных зеркал заднего вида в блоке выключателей подлокотника водительской двери служит регулятор в виде джойстика. Настройка зеркал выполняется нажатием на края джойстика. Выбор настройки левого или правого зеркала осуществляется переводом рычага в центре джойстика влево или вправо. Регулировать зеркала можно, когда ключ зажигания находится в положении II.
СНЯТИЕ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЭБУ)
Отверткой нажимаем на передний…
…и задний фиксаторы крышки защитного короба блока управления…
…и снимаем крышку.
…и отводим ее от контактного разъема блока.
Ключом Torx T-25 отворачиваем три самореза крепления блока к защитному коробу…
…и вынимаем из него блок управления.
Устанавливаем электронный блок управления двигателем в обратной последовательности.
СНЯТИЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
…и отсоединяем колодку жгута проводов от разъема датчика.
…и вынимаем датчик из гнезда в блоке цилиндров.
Устанавливаем датчик положения коленчатого вала в обратной последовательности.
СНЯТИЕ ДАТЧИКА ФАЗ
Датчик фаз снимаем для его проверки или замены, а также при ремонте головки блока цилиндров.
Операции выполняем при выключенном зажигании.
Датчик фаз крепится болтом на задней стенке головки бока цилиндров, рядом со шкивом распределительного вала выпускных клапанов.
Доступ к датчику затруднен, поэтому перед демонтажом…
…и вынимаем датчик из гнезда в головке блока цилиндров в сборе с колодкой жгута проводов системы управления двигателем.
Нажимаем на пружинный фиксатор колодки жгута проводов…
…и отсоединяем колодку от датчика.
Соединение датчика фаз с головкой блока цилиндров уплотнено резиновым кольцом.
Если кольцо надорвано или потеряло эластичность заменяем его новым.
Устанавливаем датчик фаз в обратной последовательности.
СНЯТИЕ ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСК
Датчик снимаем для его проверки или замены, а также при снятии впускного трубопровода.
…нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от датчика.
Ключом Torx T-20 отворачиваем саморез крепления датчика к впускному трубопроводу…
…и снимаем его.
Соединение датчика с впускным трубопроводом уплотнено резиновым кольцом
Если кольцо надорвано или потеряло эластичность заменяем его новым.
Устанавливаем датчик абсолютного давления и температуры воздуха в обратной последовательности.
СНЯТИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
…отверткой поддеваем пружинный фиксатор…
…и вынимаем его из паза выпускного патрубка системы охлаждения.
Вынимаем датчик температуры охлаждающей жидкости из отверстия выпускного патрубка.
Нажав на фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от датчика.
Соединение датчика с выпускным патрубком уплотнено резиновым кольцом
Если кольцо надорвано или потеряло эластичность, заменяем его новым.
Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.
Доливаем в двигатель охлаждающую жидкость до необходимого уровня.
СНЯТИЕ ДАТЧИКА ДЕТОНАЦИИ
Датчик детонации снимаем для замены и при ремонте двигателя.
Работу выполняем на смотровой канаве или эстакаде.
При выключенном зажигании, нажав на фиксатор колодки жгута проводов системы управления двигателем…
…разъединяем колодки жгута проводов системы управления двигателем и жгута проводов датчика детонации.
…и снимаем датчик.
Перед установкой датчика очищаем поверхность блока цилиндров в месте установки датчика.
Устанавливаем датчик детонации в обратной последовательности.
СНЯТИЕ ДАТЧИКОВ КОНЦЕНТРАЦИИ КИСЛОРОДА
Расположение на двигателе колодок жгутов проводов датчиков концентрации кислорода
Для снятия управляющего датчика концентрации кислорода нажимаем фиксатор колодки (синего цвета) жгута проводов датчика…
…и отсоединяем ее от колодки жгута проводов системы управления двигателем.
Вынимаем управляющий датчик концентрации кислорода.
Для снятия диагностического датчика концентрации кислорода нажимаем фиксатор колодки (зеленого цвета) жгута проводов датчика и отсоединяем ее от колодки жгута проводов системы управления двигателем.
Сжав два фиксатора колодки жгута проводов…
СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ
Снимаем катушку зажигания для проверки (т. к. ее низковольтный разъем труднодоступен), а также для замены.
Поддев отверткой…
…снимаем крышку держателя высоковольтных проводов.
Аккуратно, прикладывая усилие только к наконечникам проводов…
…вынимаем все провода из гнезд катушки.
Освободив фиксатор, отсоединяем колодку проводов от катушки зажигания.
Ключом Torx T-25 отворачиваем четыре самореза крепления катушки к кронштейну.
Снимаем катушку зажигания.
При установке катушки, выполняемой в обратной последовательности, обратите внимание на маркировку выводов катушки.
Номера выводов должны совпадать с номерами высоковольтных проводов и, соответственно, с номерами цилиндров.
Читайте также:
