Эбу форд с макс где находится
Что нужно отключить в машине, чтобы безопасно подварить глушитель?
Кронштейн глушителя обломался и он болтается.
Ребят, ЭБУ движка. У меня 2.0 бензин 2008
Но я не технарь, чтоб было понятно.
Переформулирую вопрос:
Что нужно отключить в машине, чтобы безопасно подварить глушитель?
Кронштейн глушителя обломался и он болтается.
это называется Аккумулятор!
Отлично, понятно, ЭБУ называется АКБ, так и запишем )))
Обе клеммы? Или минуса достаточно?
P.S. Залез на форум автоэлектриков, где и обсуждалось, что мало отключать только АКБ, а лучше бы и разъем ЭБУ отсоединить.
Лучше, наверное, такое не читать на ночь глядя
Kotofey , он живет на бачке омывателя стекла. Надо снять пыльник переднего бампера, и тогда увидишь на бачке такую коробочку, к которой подходит пучок проводов. Снимаешь крышку - там РСМ (то, что тебе надо)
- Д/р: 13-02-1966
- Пол: Мужчина
- Автомобиль: S-Max
- Двигатель: 2.3i (160PS)
- Имя: Евгений
- Коробка: АКПП
- Год выпуска: 2008
- Проживает: Кисловодск
варить лучше газосваркой, тогда и не надо ничего отключать.
варить лучше газосваркой, тогда и не надо ничего отключать.
ей только танки варят)))) там ничего не сгниет
Технарь- не технарь, тут не причем, физика 8 класс, когда протекает ток? Правильно когда есть цепь, отсоединив плюссовую клемму, вы разорвете все цепи авто, массу скидывать смысла абсолютно ни какого- все блоки и так с ней соединены
- Д/р: 13-02-1966
- Пол: Мужчина
- Автомобиль: S-Max
- Двигатель: 2.3i (160PS)
- Имя: Евгений
- Коробка: АКПП
- Год выпуска: 2008
- Проживает: Кисловодск
niv26 , про паразитные токи ничего не слышал?
niv26 , про паразитные токи ничего не слышал?
niv26 , про паразитные токи ничего не слышал?
машины газовой сваркой не варят, нормальные кузовщики, некоторое представление об этом имею , если ты об этом
- Д/р: 13-02-1966
- Пол: Мужчина
- Автомобиль: S-Max
- Двигатель: 2.3i (160PS)
- Имя: Евгений
- Коробка: АКПП
- Год выпуска: 2008
- Проживает: Кисловодск
niv26 , вообще-то речь шла о подварке глушителя, как раз систему выпуска много удобнее варить именно газосваркой.
Ребят, ЭБУ движка. У меня 2.0 бензин 2008
Но я не технарь, чтоб было понятно.
Переформулирую вопрос:
Что нужно отключить в машине, чтобы безопасно подварить глушитель?
Кронштейн глушителя обломался и он болтается.
Ничего отключать не надо, если варить кронштейн глушителя. Просто повесь массу на сам глушитель как можно ближе к месту сварки, никакие токи никуда не побегут.
Ничего отключать не надо, если варить кронштейн глушителя. Просто повесь массу на сам глушитель как можно ближе к месту сварки, никакие токи никуда не побегут.
Юр, потом мозги, ты человеку на машине поменяешь?
Токи не побегут в идеальных условиях
ПЛЮС АКБ ОТКЛЮЧАТЬ ОБЯЗАТЕЛЬНО
Так же говорил мне парень на C-max, а чего полварили эко делов то, лично менял мозги ему и писал ключики
Технарь- не технарь, тут не причем, физика 8 класс, когда протекает ток? Правильно когда есть цепь, отсоединив плюссовую клемму, вы разорвете все цепи авто, массу скидывать смысла абсолютно ни какого- все блоки и так с ней соединены
ABS, ECU, PCM C-Max: под капотом и в салоне
ИЗ ЧЕГО ФОРДЫ
Прочее
Сняв с двигателя пластмассовый кожух, мы получим лёгкий доступ к катушкам зажигания и форсункам:
Форсунка на топливной рампе под электрическим разъёмом:
Та же форсунка со снятым разъёмом:
Также под капотом, на коробе АКБ, расположен и блок управления двигателем ( PCM ). Он умещается между самим двигателем и аккумулятором, закрыт пластмассовым кожухом (на фотографии этот кожух снят) и соединяется с электропроводкой автомобиля двумя разъёмами:
Вид снятого PCM со стороны разъёмов:
Диагностический сканер, подключенный к диагностическому разъёму (DLC) данного автомобиля, выдаст обширный ряд параметров для его PCM
Справа от АКБ, если стоять лицом к моторному отсеку, находится блок реле и предохранителей (на фотографии он без крышки) :
За двигателем, на моторном щите, крепится электронный блок управления коробкой передач. Он тоже закрыт пластмассовым кожухом (указан стрелкой), но с проводкой его соединяет лишь один разъём:
Сняв кожух, увидим и сам блок, и его разъём (указан стрелкой):
Вот как выглядит этот блок, снятый с автомобиля:
Для этого блока диагностический сканер тоже выдаёт
много параметров
Если снять правую фару, увидим усилитель рулевого управления:
Он тоже проверяется сканером
А если снять воздушный фильтр и воздуховод, увидим дроссельную заслонку:
Бросим беглый взгляд в салон.
Общий вид торпедо:
Панель, или щиток, приборов:
(Показания сканера для панели приборов смотреть здесь)
Замок зажигания окружает кольцевая антенна (указана
стрелкой) иммобилайзера:
Сняв с двигателя пластмассовый кожух, мы получим лёгкий доступ к катушкам зажигания и форсункам:
Форсунка на топливной рампе под электрическим разъёмом:
Та же форсунка со снятым разъёмом:
Также под капотом, на коробе АКБ, расположен и блок управления двигателем ( PCM ). Он умещается между самим двигателем и аккумулятором, закрыт пластмассовым кожухом (на фотографии этот кожух снят) и соединяется с электропроводкой автомобиля двумя разъёмами:
Вид снятого PCM со стороны разъёмов:
Диагностический сканер, подключенный к диагностическому разъёму (DLC) данного автомобиля, выдаст обширный ряд параметров для его PCM
Справа от АКБ, если стоять лицом к моторному отсеку, находится блок реле и предохранителей (на фотографии он без крышки) :
За двигателем, на моторном щите, крепится электронный блок управления коробкой передач. Он тоже закрыт пластмассовым кожухом (указан стрелкой), но с проводкой его соединяет лишь один разъём:
Сняв кожух, увидим и сам блок, и его разъём (указан стрелкой):
Вот как выглядит этот блок, снятый с автомобиля:
Для этого блока диагностический сканер тоже выдаёт
много параметров
Если снять правую фару, увидим усилитель рулевого управления:
Он тоже проверяется сканером
А если снять воздушный фильтр и воздуховод, увидим дроссельную заслонку:
Бросим беглый взгляд в салон.
Общий вид торпедо:
Панель, или щиток, приборов:
(Показания сканера для панели приборов смотреть здесь)
Замок зажигания окружает кольцевая антенна (указана
стрелкой) иммобилайзера:
6 лет
Добрый день! Подскажите, кто сталкивался с ремонтом мозгов. Как правильно разобрать блок и на что обратить внимание.
Проблемы периодически блок сванивается в аварийный режим. Работают 2 цилиндра, заслонка не работает.
Ошибки P0607, P2110, P2107. чуть позже выложу фото блока и описание ошибок.
29 мар та 2016
Пробую пока ковырять крышку на втором фото. кто то режет болгаркой, крушка может и снимется, но вторая сторона говорят залита чем то!
30 мар та 2016
Крышка снята, кто будет это делать совет прорезать канцелярским ножом, затем шов смачивать этилацетатом и понемногу приподнимать её.
FORDIAGNOSTIC_1
Да просто тупо пропаяли разъмы с этой стороны.
andel
микросхема нормальная, просто лак лег неравномерно.
К сожалению после пропайки проблема не ушла.
Сначала после установки все завелось нормально. Заглушил съездил за абаптером сбросить ошибки.
Приехал и опять заводится на двух цилиндрах. Перезаводишь может завестись нормально и через несколько секунд
начать троить. буду в разъеме прозванивать контакты на корпус. Говоря есть какая-то смазка для их уплотнения.
Новый блок из Германии стоит 97000 руб, без работы по привязке. По бу нигде нет последняя цена была 15000.
Если кто-то поможет советом по ремонту или покупке бу блока буду признателен!
А на заведеном пробовал шевелить фишки?? Может какая то да выскачить, наука о контактах блин.
А на самом деле если это всетаки мозги то если не знаешь электроники -очень сложно будет
Там и инструмент спец нужен, для ремонта и диагностики.
Попробуй в радио теле мастерские обратится - там должны помочь.
А если сам хочешь сделать , то там схема нужна этого блока, познания в деталях, принципах диагнастирования, ументь читать схему , видеть ее на плате и.т.д
Своими силами можно только контакты пайки проверить, наличие целостности дорожек - если плата не многослойная, целостность деталей, ну можно еще пройти по транзисторам, резисторам , конденсаторам, диодам, процам и.тд но тут уже надо будет книжки почитать и повдуплять что к чему.
самое главное желание и усилие к этому желанию.
Да Форд подставил с этой проблемой, машине 8 лет прошла всего 41700 км и больше не едет.
XXmaxx
Пробовал шевелить не помогло.
andel
Да прозванивать под подкрылком с подключенными разъемами не очень и удобно, но дело мне кажется не в контактах.
Сегодня опять ходил в гараж. Прозвонил минуса на блок , все нормально. Поставил блок с первого раза не завелась нормально.
Раза с третьего заводится с выжатым сцеплением нормально, отпускаю сцепление все троит. Перезавожу с цеплением все нормально.
и так раза три. Потом подключаю ноут и через форскан сервисную процедуру делаю сброс блока PCM , затем сбрасываю ошибки и самое удивительное , что они сбрасываются. завожу машина работает минуту нормально и все по новой начинает троить.
Вот такое чудо, скорее всего от замены блока никуда я не денусь!
Сашкец
P0607 - Характеристики модуля управления
P1000 - Испытание готовности бортовых диагностических систем (OBD) не завершено
P2107 - Процессор TACM
P2110 - Система управления приводом дроссельной заслонки - принудительное ограничение RPM
ошибки не стираются, пока проблема есть.
Что делалось, когда проблема возникла своими силами. Случилось это в августе 2015.
замена свечей, индивидуальных катушек зажигания, дросселя и замер компрессии.
ставилось с фокуса с таким же мотором. Ни чего это не дало.
затем сервис Форд. заливка новой прошивки, проверка проводки.
причину указали в контактах разъема на корпус. В случае повторения замена PCM, пинов в разъеме.
Машина поехала и прошла примерно 2000 км. осенью прошлого года проблема вернулась, но при перезаводке
двигателя пропала. Зиму не ездила. Сейчас надо было ехать в Москву и на трассе на скорости пропала тяга
и выскочили ошибки.
Весь прикол в том, что может завестись поработать нормально и начать троить.
Буду раз любой помощи и совета где можно купить бу блок. Машина нужна в основном сейчас. дача, поездка на юг, к дочери Москва.
Проблема ушла заменой бу РСМ. Привязал блок Forscan, но остался вопрос по сбросу КАМ и правке ВИНА.
Отпишите, если это можно сделать своими силами. Адаптер ELS27.
Разработчик добавил функцию сброс адаптаций PCM, скоро будет доступна эта версия программы.
По ВИНУ пока нет. Если кто обладает данной информацией отпишите!
1 мар та 2017
Постигла и меня таже беда, что и топикстартера. Вопрос тоже пришлось решать кардинально, заменой PCM. Изначально был ESU-312, поставили ESU-412, единственно что установка 412-го потребовала донорской прошивки для машины с ESU-412.
Авито в помощь, но аккуратно. Мондео клуб. Понимаю что хочется как следует, но 312 редкий блок и от того ломят за его безбожно. Смотри в сторону 412. Их в природе больше и от того легче купить за разумные деньги.
7 июня 2018
Всем привет! Проблема в сваливании блока pcm в аварийный режим, машина s-max 2006, двигатель duratec-he 2.0, блок esu-312 . Сваливание происходит после контакта с водой (либо машина стояла под дождем, либо ездила под дождем/по лужам). На щитке появляется надпись "Двигатель неисправен" и "ESP не исправен", ошибки
.
Проводку и КАН проверили - нашли одно повреждение изоляции на проводе +5Вольт от PCM на дроссель, отремонтировали - не помогло. Снова сваливается, только теперь после сброса ошибок не уходят ошибки
Проверили все повторно - не нашли ничего в проводке. Приговорили pcm. На авито нашел блок esu-412 от мондео 2007, отправил его в форддомодедово, они запрограммировали его под мою машину, осталось сделать только привязку блока к иммобилайзеру. Сейчас блок едет ко мне в Новосибирск. Я пока снял свой родной блок. На разъемах песок сырой, хотя машина уже 5 дней на крытой парковке стоит, внутри среднего разъема песок у одного пина (на фото нижний левый угол оранж. колодки), и на дальнем разъеме от крыла на пинах чисто, но чуть чуть песка по краям. Как песок туда попадал - хз.
Штыри блока pcm в идеальном состоянии. прозвонил контакты на корпус блока - звонится только один контакт в средней колодке (1L или 1M - завтра гляну, блок в машине остался). Также прозвонил пины разъемов на контакт с массой - в каждой колодке по 2-3 пина звонятся с массой. Должно ли так быть?
Диагностировал машину с помощью официального elm327 с переключателем кан шин (FTDI, v 1.5) через forscan. Для привязки иммо
приобрел официальный els27.
8 лет
Добрый день форумчане. Как и обещал выкладываю небольшой отчет по моей проблеме. Начну рассказывать с самого начала. Может кому пригодится. Так как на этом форуме мне никто помочь не смог, видимо я первопроходец.

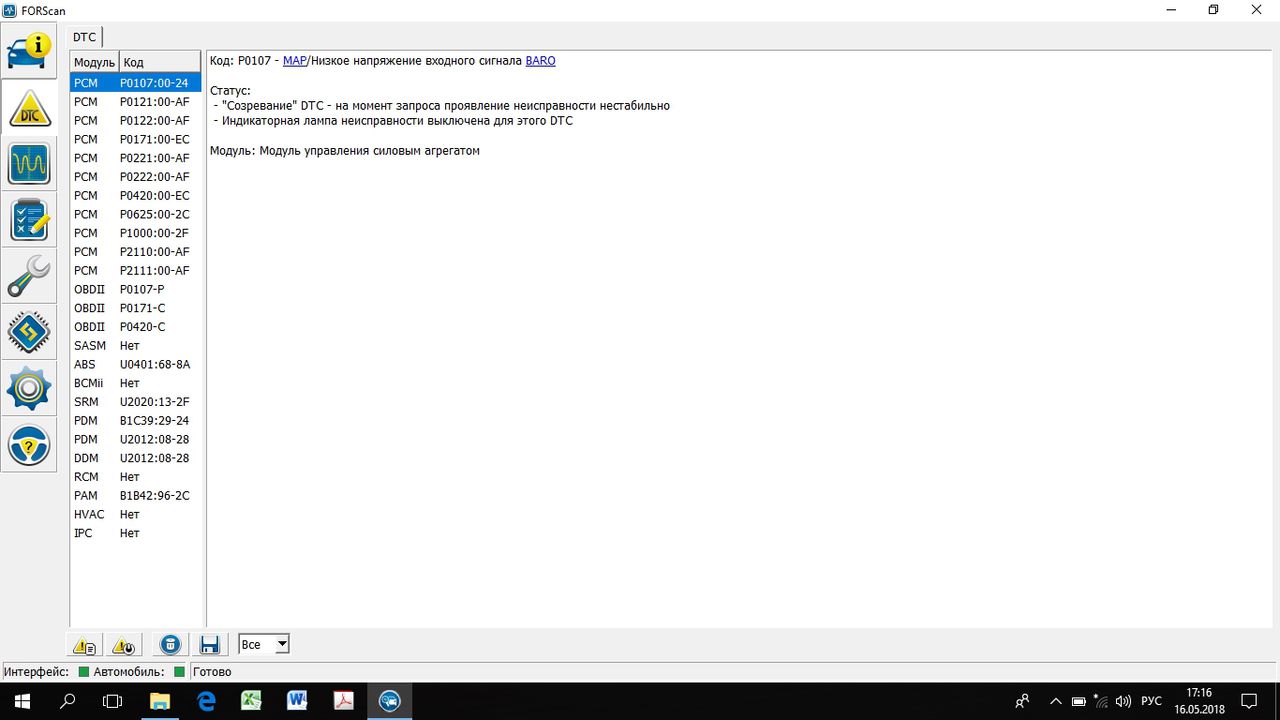

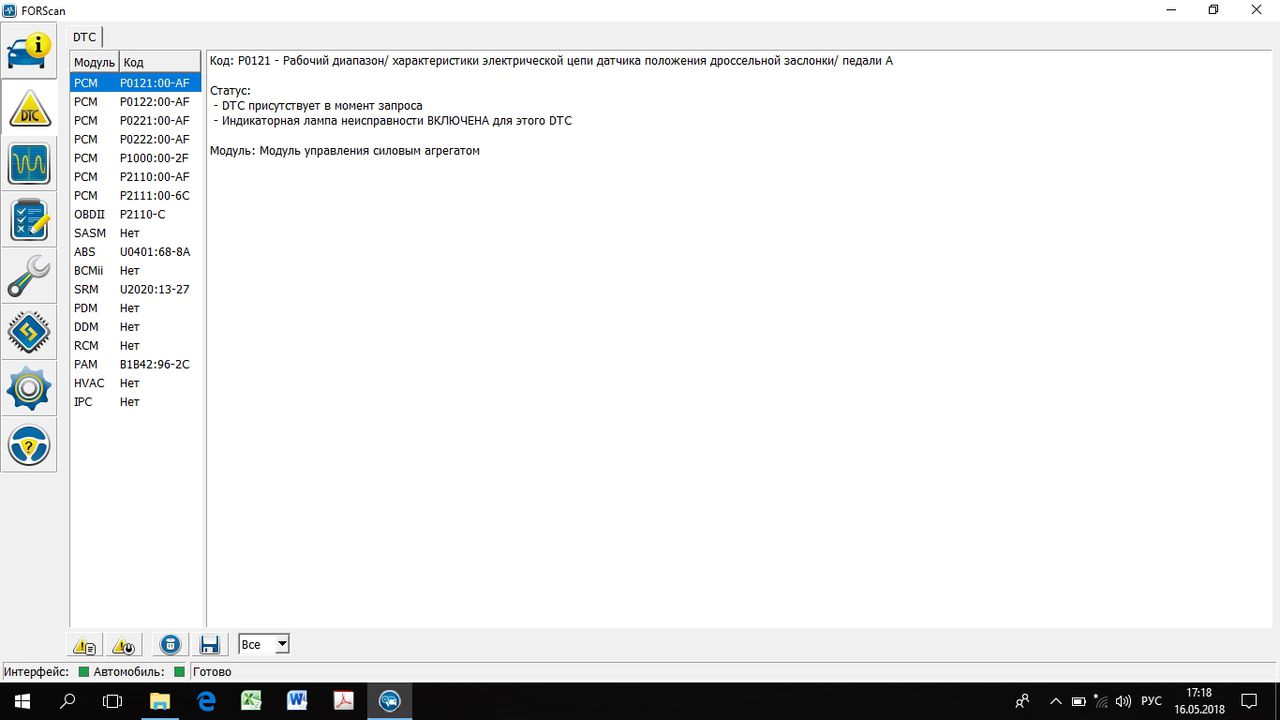

Всё началось с того, что загорелась лампочка Check Engine. Недолго думая взял нотбук, диагностический кабель и полез смотреть, что же всё таки приключилось. Диагностика показала ошибку p0135, данная ошибка означает, что не работает подогрев 1ого лябда зонда(у меня их 2, так как машина 1.8 дорестайл). В принципе плёвое дело подумал я. Купил новый лябда-зонд поставил и фиг вам! Ошибка как горела так и горит, да ещё и ESP перестал работать через день. Прочитав форум было выяснено, что как раз если не работает лябда(а точнее подогрев 1 лямбды) то может выскочить ошибка ESP. Это вселило некую надежду.
По совету и наводке(за что ему огромное спасибо) Russian_Mouse была найдена общая схема проводки для авто. Путём недолгого изучения было выяснено, что проводка идёт напрямую к мозгам(сердце в этот момент ёкнуло) на 5ый пин первого разьёма(фото с разьёмом ниже), но надежда всё таки была, что виновата во всём проводка. Вооружившись тестером сомнения пали. Проводка целая, а значит виноват мозг.
Сильно опечалившись был снят мозг с машины(сделать это не трудно, нужно открутить всего лишь 3 болта). Покрутив его так и этак не найдя способа открыть его безболезненно, было решено вскрывать как получится(делается это всё на свой страх и риск). Морально я готовился к покупке новых мозгов. К сожалению процесс вскрытия я не запечатлел, но в общих чертах нужно отодрать кучу герметика и вырвать верхнюю крышку(сохранить её у меня не получилось, пришлось делать новую).
После вскрытия оказалось, что мозги наглухо приклеены к корпусу термоклеем. Вооружившись феном для распайки началось прогревание основания, для того чтобы всё таки вытащить мозги. Мой фен оказался слабоватым и пришлось отдавать в "специализированный" сервис. Сразу скажу, что вытащить то они вытащили, но вот проблему не нашли(ПС если бы знал что они такие "мастера" сразу бы Павлу отдал бы. Он сказал, что за 500р отодрал бы(о нём чуть ниже) ).

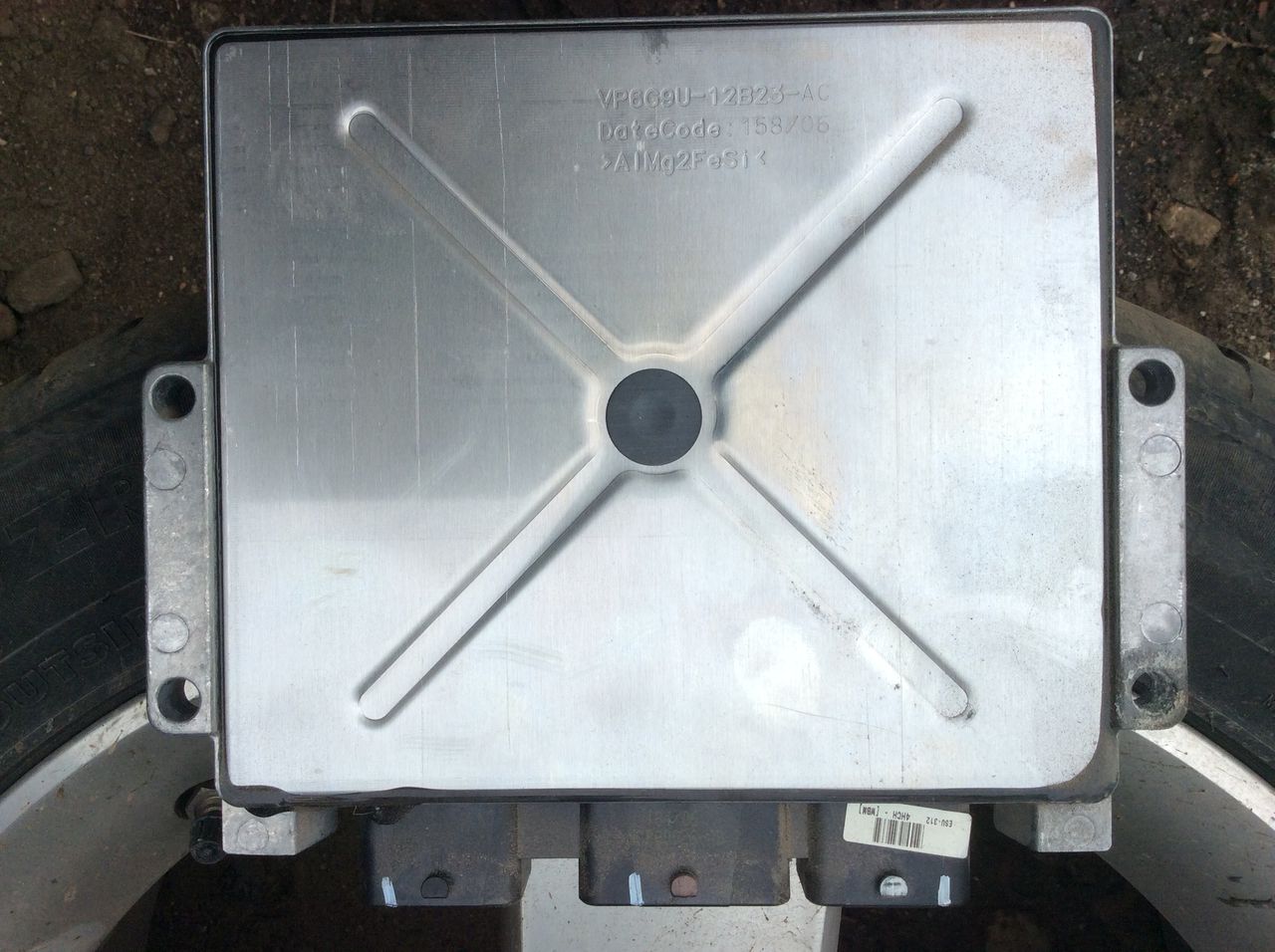

Снятые мозги:
Забрав мозги и отдав 2000 за их вытаскивание с грустью поехал на работу. По пути осматривая плату, не вооруженным глазом причина была найдена. Сгорело 2 транзистора под разъемом(место поломки на фото указано красным квадратом).
Так как подлезть туда самому без снятия колодки разъема было не возможно. Было принято решение отдать паять мозги профессионалу. Найден был такой человек через 2 дня( Зовут его Павел и спасибо ему огромное) потому как к кому я не обращался либо отказывались, либо заламывали цены по 5-7 тысяч(сервисы). Договорились о том, что я смогу забрать их через неделю, предварительная стоимость 1500р. По прошествии недели забрал мозги. Привёз, установил без коробки и о чудо! Всё работает! Радости моей не было предела.
Так выглядит место распайки после ремонта:
Смастерив новую крышку(выглядит не очень, зато герметично и прочно), установив мозги обратно в коробку, залив термоклеем основание, а так же пройдясь по плате водозащитным гелем, вся эта конструкция была благополучно собрана. Затем, за герметизировав обычным силиконовым герметиком коробку, мозги были установлены в машину.
Машина завелась, ошибок нет. Расход за 1 день уменьшился почти на 1 литр. Есп работает. Я доволен как слон.
По затратам вышло 4000р+ термоклей и силикон. Спасибо за внимание.
