Бензиновый двигатель Газель Некст 2.7 л. устройство ГРМ, технические характеристики Evotech 2.7

Иномарки не ломаются

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8
Известно, что на дизелях различных производителей предусмотрена некоторая защита, уменьшающая повреждения двигателя при обрыве ремня. У Volkswagen, при «встрече» клапанов и поршня, на несколько кусков лопается распредвал, но это все равно дешевле, чем менять головку. У чугунных 2,5 литровых двигателей Ford Transit, выпускаемых почти 20 лет, вплоть до начала третьего тысячелетия, только гнулись штанги. Это было очень удачное решение — выровнял их молотком, поставил на место, отрегулировал клапаны, и можно ездить дальше. У Steyr при обрыве ремня, в лучшем случае, пополам лопаются одноплечие рычаги клапанов — рокеры. Каждый стоит около 700 рублей, а их восемь, итого придется только на них потратить 5 600 рублей. Бывает, что ломаются не все рокеры, но если они разлетаются на четвертом цилиндре, приходится снимать корпус распредвала, на остальных трех цилиндрах для замены можно обойтись без этого. Соответственно получается разная трудоемкость. Если без снятия распредвала, то опытный ремонтник может устранить поломку за 1,5–2 часа, в противном случае времени понадобится в два раза больше. Вроде не очень страшный дефект, но крошки от поломанных рокеров попадают в поддон, и оттуда через крупную сетку маслоприемника — в масляный насос. То, что там перемелется, может попасть и к вкладышам коленвала, надрать их. Какой уж там ресурс после этого. Еще хуже бывает, когда обрыв ремня происходит на оборотах коленвала выше средних. Тогда гнутся клапаны, а чтобы добраться до них, приходится снимать двигатель и полностью разбирать его, нарушая приработку многих деталей. Такая поломка может поставить к забору на несколько дней или пару недель машину с пробегом всего-то в 100 тысяч километров. И дело не только в сложности ремонта, одна из причин задержки — нехватка запчастей. Как в былые времена всеобщего дефицита, их на Steyr выделяют по квоте, и если она выбрана, придется искать у других поставщиков, причем цена может вырасти в полтора-два раза.

Вообще основные проблемы доставляет именно моноблок. В среднем на маршрутке до капремонта Steyr ходит 200–300 тысяч километров, если повезет — чуть больше. Для сравнения, дизели у более тяжелого Ford Transit ходят минимум в два раза лучше, в том же «Третьем парке» есть автомобиль, отработавший без капиталки более миллиона. Быть может, на «Волге» с одним хозяином Steyr прослужит дольше, но на «Газели» — именно так.

Как выставить метки на Газели?

Вы о 402? Не понятно если вы о ГРМ метках, то это совмещение валов, все просто. Вот на фото.

А если вы о метке ВМТ чтоб регулировать клапана. То устанавливаем поршень первого цилиндра в ВМТ. Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек. После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот. Оба клапана первого цилиндра должны быть закрыты.

Понятно надеюсь, то бишь должно быть ВМТ это чтоб метка на шкиве коленвала совмещена с меткой на крышке, а коромысла чтоб на первом цилиндре клапана должны быть закрыты. Надеюсь понимаете как это. Регулировка начинаем с этого положения ВМТ. Регулируем клапана на первом цилиндре то бишь 1-й и 2-й клапан. Далее проворачиваем коленвал на 180 гр. Регулируем клапана 2-го цилиндра. Далее коленвал на 180 гр. регулируем 4-й цилиндр. Далее коленвал на 180 гр. Регулируем 3-й цилиндр. Зазоры ниже.

Цилиндр впуск 0.40-0.45 выпуск 0.35-0.40
Цилиндр впуск 0.40-0.45 выпуск 0.40-0.45
Цилиндр впуск 0.40-0.45 выпуск 0.40-0.45
Цилиндр впуск 0.40-0.45 выпуск 0.35-0.40

Ремонт двигателя УМЗ 4216

Двигатель ЗМЗ-406 описание и технические характеристики. Газель 405 объем двигателя

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

изношены или повреждены гильзы блока цилиндров;
стучит (изнашивается) коленчатый вал;
низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Впускные и выпускные клапаны газораспределительного механизма ГРМ двигателя УМЗ-4216 расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла.

Газораспределительный механизм ГРМ двигателя УМЗ-4216, устройство, каталожные номера деталей и узлов, обслуживание ГРМ УМЗ-4216.

Распределительный вал ГРМ двигателя УМЗ-4216 чугунный с отбелом до высокой твердости кулачков. Имеет пять опорных шеек и шестерню привода масляного насоса. Привод распределительного вала осуществляется от коленчатого вала парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для съемника. Осевое перемещение распределительного вала ограничивается стальным упорным фланцем.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216.

Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз газораспределения ГРМ двигателя УМЗ-4216 обеспечивается установкой шестерен по меткам. Метка «О» на шестерне коленчатого вала должна быть против риски у впадин зуба на шестерне распределительного вала.

Установочные метки на шестернях распределительного и коленчатого валов двигателя УМЗ-4216.

На торце шестерни распределительного вала установлен отметчик, генерирующий при прохождении мимо торца датчика фазы (датчик установлен на крышке распределительных шестерен) электрический импульс для управления фазированной подачей топлива.

Каталожные номера деталей и узлов газораспределительного механизма ГРМ двигателя УМЗ-4216.

Толкатели и штанги толкателей газораспределительного механизма ГРМ двигателя УМЗ-4216.

Толкатели стальные с наплавкой рабочего торца специальным чугуном, имеющим высокую твердость. Штанги толкателей из дюралюминиевого прутка с напрессованными на оба конца стальными наконечниками.

Двигатель Газель Бизнес (УМЗ 4216) устройство, ГРМ, технические характеристики

Характеристики двигателя умз 4216 Газель Бизнес

Устройство двигателя умз 4216 Газель Бизнес

Привод ГРМ силового агрегата Газель Бизнес умз 4216 также не претерпел особых изменений с 50-ых годов. Распредвал находится внизу, а клапана открываются посредством системы токателей и коромысел. Регулировка клапанного зазора хоть и элементарная процедура, но требуется довольно часто. Никаких ремней и цепей в ГРМ нет. На коленвале стоит небольшая шестерня, которая находится в постоянном зацеплении с шестерней распредвала большего размера, вот и весь механизм.

Моторесурс двигателя УМЗ-4216 до капитального ремонта по заверениям производителя составляет всего 300 тысяч километров, что для коммерческого транспорта очень мало. Не говоря уже о постоянной регулировке клапанного зазора и прочих проблемах. Кстати, некоторые особо продвинутые владельцы такого мотора, что бы постоянно не регулировать тепловой зазор клапанов умудряются устанавливать гидрокомпенсаторы!

Система питания окончательно избавилась от карбюратора, появился распределенный впрыск топлива. Питание двигателя осуществляется комплексной микропроцессорной системой управления впрыском бензина и зажиганием (КМПСУД) с катушками, без использования трамблера (который так же ушел в небытие). Система смазки комбинированная под давлением (от шестеренчатого масляного насоса) и разбрызгиванием.

Нельзя говорить, что древний мотор не модернизируется. Например уже давно избавились от сальниковой набивки, стали применять привычные современному автовладельцу сальники. Проблему постоянного прогара прокладок головки блока цилиндров также устранили изменив конструкцию. На прежней версии движка чугунная гильза не выходила на верхнюю поверхность блока, и слой алюминия выгорал при детонации. В настоящее время на Газель Бизнес с УМЗ-4216 этой проблемы нет.

Замена ремня грм газель бизнес

Не перегибайте и не перекручивайте ремень!
После снятия газораспределительного ремня не проворачивайте коленчатый и распределительные валы во избежание повреждения внутренних компонентов двигателя в результате входа удара клапанов о днища поршней!
Перед установкой ремня тщательно очистите все зубчатые колеса привода ГРМ, полностью удалив с них грязь, смазку и влагу!
Установка газораспределительного ремня должна производиться на холодном двигателе!

Детали установки компонентов привода ГРМ

Взведите стояночный тормоз, подоприте задние колеса противооткатными башмаками, затем поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). При соответствующей комплектации снимите защиту картера.
Опорожните радиатор, — постарайтесь не допустить попадания охлаждающей жидкости на приводные ремни.
Снимите радиатор.
Снимите вентилятор системы охлаждения и шкив водяного насоса.
Снимите ремни привода рулевого насоса, компрессора К/В и генератора.
Выверните все свечи зажигания.
Снимите защитный экран распределителя.
Снимите опорный кронштейн промежуточного ролика ремня привода компрессора К/В.
Снимите трубку соединяющую крышку газораспределительного механизма с рукавом воздухозаборника.
Снимите подведенный к термостату шланг охладительного тракта.

Проворачивая коленчатый вал за болт его шкива, приведите двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра.

Выверните болт шкива коленчатого вала и при помощи подходящего съемника демонтируйте последний.
Снимите верхнюю и нижнюю секции передней крышки привода ГРМ.
Добейтесь совмещения точечной установочной метки зубчатого колеса левого распределительного вала с ответной меткой на верхней секции задней крышки привода ГРМ.

Удостоверьтесь в правильности совмещения установочной метки зубчатого колеса коленчатого вала с риской на корпусе масляного насоса.

Временно установите на место болт шкива коленчатого вала, обеспечив тем самым возможность проворачивания последнего.

Ослабьте гайку натяжителя, разверните сборку последнего и снимите газораспределительный ремень.

Типичные дефекты зубчатого ремня привода ГРМ

Внимательно изучите состояние снятого ремня, в случае выявления дефектов (см. иллюстрацию Типичные дефекты зубчатого ремня привода ГРМ) произведите его замену.

Вручную проверьте свободу вращения ролика натяжителя.

Оцените состояние пружины натяжителя.
Дефектные компоненты замените.

Детали установки крышки привода ГРМ

Удостоверьтесь, что двигатель по прежнему находится в положении ВМТ конца такта сжатия поршня первого цилиндра.

Установите на место натяжитель с пружиной.

Если выворачивали крепежную шпильку, то перед вворачиванием в блок двигателя ее резьбовую часть необходимо смазать фиксирующим герметиком.

При помощи пруткового ключа разверните натяжитель до упора наружу и временно затяните гайку его фиксации.

Проследив за правильностью совмещения установочных меток, установите ремень, — белые линии на ленте ремня должны совместиться с точечными установочными метками на зубчатых колесах распределительных и коленчатого валов. Удостоверьтесь, что ремень посажен таким образом, чтобы нанесенная на его ленту стрелка указывала в сторону от двигателя (к передней крышке привода ГРМ).

На рассматриваемых в настоящем Руководстве моделях Infiniti QX4, оборудованных двигателем 3.3 л, используется 133 -зубый газораспределительный ремень. При установке между зубчатыми колесами распределительных валов должно оказаться 40 зубьев ремня, между колесами левого распределительного и коленчатого валов — 43 зуба.

Удерживая натяжитель прутковым ключом, ослабьте фиксирующую его гайку.

Прутковым ключом разверните натяжитель на 70—80 градусов по часовой стрелке и вновь временно затяните гайку.

Проверните коленчатый вал по часовой стрелке минимум на два полных оборота, в заключение приведя его в положение ВМТ конца такта сжатия поршня первого цилиндра.

Прижмите ленту ремня на участке между зубчатым колесом правого распределительного вала и роликом натяжителя с усилием 98 Н (10 кГс) .

Заправьте лезвие измерительного щупа толщиной 0.35 мм и шириной 1 2.7 мм в зазор между лентой ремня и натяжным роликом.

Медленно проворачивая коленчатый вал по часовой стрелке, полностью втяните лезвие щупа под ремень.

Газораспределительный механизм ГРМ двигателя УМЗ-4216, устройство, каталожные номера деталей и узлов, обслуживание ГРМ УМЗ-4216.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216.

Установочные метки на шестернях распределительного и коленчатого валов двигателя УМЗ-4216.

Каталожные номера деталей и узлов газораспределительного механизма ГРМ двигателя УМЗ-4216.

Толкатели и штанги толкателей газораспределительного механизма ГРМ двигателя УМЗ-4216.

Коромысла клапанов и клапана газораспределительного механизма ГРМ двигателя УМЗ-4216.

Коромысла клапанов стальные, взаимозаменяемые, с запрессованной втулкой из оловянистой бронзы. Впускные клапаны изготовлены из хромистой стали, выпускные из жаростойкой стали. Рабочая фаска выпускных клапанов имеет наплавку из специального жаропрочного сплава.

Привод впускного клапана ГРМ двигателя УМЗ-4216.

Обслуживание газораспределительного механизма ГРМ двигателя УМЗ-4216.

Обслуживание ГРМ двигателя УМЗ-4216 заключается в периодической проверке зазора между коромыслами и клапанами, в очистке клапанов от нагара и их притирке. Регулировку зазоров выполнять на холодном двигателе при очередном техническом обслуживании или при появлении признаков нарушения зазоров.

Регулировка зазоров между коромыслами и клапанами газораспределительного механизма ГРМ двигателя УМЗ-4216.

Регулировку зазоров между коромыслами и клапанами необходимо производить в следующем порядке.

— Отсоединить низковольтные и высоковольтные провода от катушек зажигания.
— Отсоединить от ресивера шланг основной ветви системы вентиляции картера.
— Снять крышку коромысел вместе с катушками зажигания.
— Установить поршень первого цилиндра в ВМТ такта сжатия, для чего повернуть специальным ключом на 36 мм коленчатый вал двигателя УМЗ-4216 до положения, при котором метка на шкиве-демпфере коленчатого вала совместиться со штифтом на крышке распределительных шестерен. При этом коромысла впускного и выпускного клапанов первого цилиндра будут свободно покачиваться (клапаны закрыты).

Установочная метка на шкиве-демпфере коленчатого вала двигателя УМЗ-4216.

— Проверить с помощью щупа зазоры между коромыслами и клапанами первого цилиндра. При необходимости с помощью регулировочного винта установить зазор 0,30-0,35 мм по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку регулировочного винта и проверить правильность зазора.

Проворачивая коленчатый вал на полоборота, отрегулировать зазоры остальных цилиндров согласно порядку их работы 1-2-4-З. Зазор между коромыслом и клапаном на холодном двигателе, температура 15-20 градусов, для выпускных клапанов первого и четвертого цилиндров должен быть 0,30-0,35 мм, для остальных клапанов — 0,35-0,40 мм.

Недостаточное натяжение ремня ухудшает обдув радиатора системы охлаждения и ведет к перегреву двигателя и повышенному износу ремня.

При слишком сильном натяжении ремня могут выйти из строя подшипники привода вентилятора и натяжного ролика.

При правильно отрегулированном натяжении ремень должен прогибаться на 8–10 мм при приложении усилия 40 Н (4,0 кгс) посередине между шкивом вентилятора и натяжным роликом.

Натяжение ремня регулируют, перемещая натяжной ролик.

Замена и регулировка натяжения ремней привода агрегатов с двигателем ЗМЗ-402

Рекомендуем заменить оба ремня привода агрегатов при выходе из строя хотя бы одного из них.

1. Головкой «на 13» ослабляем гайку верхнего крепления кронштейна натяжного шкива (шланги системы охлаждения для наглядности сняты).

2. Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного шкива, придерживая болт ключом «на 12»

3. Подводим кронштейн натяжного шкива к блоку и снимаем ремень со шкивов

4. Проведя ремень между крыльчаткой вентилятора и радиатором, снимаем его

Ослабляем верхнее и нижнее крепления генератора

Подводим генератор к блоку цилиндров.

Снимаем ремень со шкивов, продевая его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

Надеваем новые ремни на шкивы.

Натягиваем ремень привода вентилятора, отодвигая натяжной шкив от блока цилиндров, и затягиваем верхнее и нижнее крепления натяжного шкива.

Ремень привода генератора натягиваем аналогично, отодвигая генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

Проверяем регулировку натяжения ремней, прикладывая усилие 4 кгс к серединам верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а привода вентилятора – 7–9 мм.

При необходимости повторяем регулировку.

Замена и регулировка натяжения ремня привода агрегатов с двигателем ЗМЗ-406

1. Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

2. Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика

3. Снимаем ремень со шкивов.

Устанавливаем новый ремень.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса)

Установка ремня газель бизнес. Расположение ремня генератора Газель Бизнес

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Газель Бизнес – признаки износа ремня генератора

Для того, чтобы узнать на сколько изношен ремень генератора на Газели Бизнес достаточно провести его визуальный осмотр. Если вы заметили:

Надрывы
Отслоение поверхности
Механические повреждения и т.д.

То не откладывайте замену приводного ремня в долгий ящик, а сразу же замените этот расходник.

Признаки износа ремня генератора Газель Бизнес

Ремонт двигателя УМЗ 4216

Капремонт УМЗ 4216 необходим в случаях, когда:

изношены или повреждены гильзы блока цилиндров;
стучит (изнашивается) коленчатый вал;
низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

Размер ремня генератора Газель Бизнес

Газель Бизнес, так же как любой другой автомобиль отечественного производства имеет массу неудобств, например ремень генератора установленный с завода изготовителя под маркировкой: 8PK 2155 или 8PK 2166 имеет маленький размер, поэтому при замене поставить его на место практически невозможно!

Новый ремень генератора Газель Бизнес с маркировкой 8PK 2190

На Газель Бизнес мы рекомендуем устанавливать ремень генератора фирмы DAYCO под маркировкой 8PK 2190, который подходит просто идеально по размерам и имеет отличное качество

Причины неисправностей

Обычная коррозия, износ и влага могут стать причиной разнообразных неисправностей. Замена натяжителя ремня газель змз 405 — youtube. Поломки механического характера зачастую происходят по причине длительного использования транспортного средства и усталости материала, применения при изготовлении генератора материалов низкого качества, несоблюдении условий эксплуатации изделия и нарушении нормального рабочего режима, при влиянии внешних факторов, таких как пыль, влага, повышенная температура и соли.

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того чтобы заменить ремень генератора на Газель Бизнес на понадобится выполнить следующую пошаговую инструкцию:

Замена ремня генератора на Газель Бизнес своими руками

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес расположен под капотом в передней части автомобиля! Как показано на скриншоте

Найти его достаточно просто, поэтому на этом моменте я не стану заострять свое и ваше внимание.

Газель Бизнес – признаки износа ремня генератора

Надрывы
Отслоение поверхности
Механические повреждения и т.д.

То не откладывайте замену приводного ремня в долгий ящик, а сразу же замените этот расходник.

Признаки износа ремня генератора Газель Бизнес

Размер ремня генератора Газель Бизнес

Новый ремень генератора Газель Бизнес с маркировкой 8PK 2190

На Газель Бизнес мы рекомендуем устанавливать ремень генератора фирмы DAYCO под маркировкой 8PK 2190, который подходит просто идеально по размерам и имеет отличное качество

Видео замена ремня генератора на Газели

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Трещёткой крутим приводной ремень через шкив генератора
Поддеваем ремень на шкиве помпы от двигателя и вращаем трещёткой шкив генератора по часовой стрелке:
Перехватываемся после небольшого схода ремня, продолжаем постепенно вращать шкив генератора:
Поддеваем и скидываем старый ремень генератора
Продеваем ремень по всем роликам, надеваем всеми ручейками на шкивы! Оставляем только шкив помпы не одетым. Натяжник не трогаем вообще, да и смысл, ход у него маленький и не позволяет свободно надеть ремень.
Берём всё туже отвёртку и поднадеваем ей ремень на шкив помпы в натяг! И постепенно вращаем трещёткой по часовой стрелке! Важно, что бы нижний край ремня перескочил через выступающий центр шкива помпы:
Главное держать отвёртку и не отпускать её, пока ремень не обернёт шкив!
Можно и радиатор не снимать и нормально снимать и надевать ремень. Единственное, если происходит именно замена ремня, сложнее через крыльчатку прокинуть его и всё.

Как натянуть ремень генератора Газель Бизнес

Как ослабить ремень генератора на Газель Бизнес

Для того, чтобы ослабить ремень генератора на автомобиле Газель Бизнес выполните порядок действий, который я описал выше в части про натяжку приводного ремня. Одно отличие, ослабляем, а не натягиваем винт ременного натяжителя

Замена грм газель бизнес 4216

Газораспределительный механизм двигателя УМЗ-42164-80

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла (рис. 8).

Распределительный вал - чугунный с отбелом до высокой твердости кулачков; имеет пять опорных шеек и шестерню привода масляного насоса.

Привод распределительного вала осуществляется от коленчатого вала парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для съемника.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем 2 (рис. 9). Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо 3, зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца.

Правильность фаз газораспределения обеспечивается установкой шестерен по меткам (рис. 10). Метка «О» на шестерне коленчатого вала должна быть против риски у впадин зуба на шестерне распределительного вала. На торце шестерни распределительного вала установлен отметчик, генерирующий при прохождении мимо торца датчика фазы (датчик установлен на крышке распределительных шестерен) электрический импульс для управления фазированной подачей топлива.

Толкатели - стальные с наплавкой рабочего торца специальным чугуном, имеющим высокую твердость.

Гидрокомпенсаторы - стальные, состоящие из корпуса, плунжерной пары, пружины плунжера и обратного клапана

Штанги толкателей из дюралюминиевого прутка. С одной стороны напрессован стальной наконечник, а с другой - алюминиевый стакан под гидрокомпенсаторы.

Коромысла клапанов - стальные, взаимозаменяемые, с запрессованной втулкой из оловянистой бронзы.

Клапаны. Впускные клапаны изготовлены из хромистой стали, выпускные - из жаростойкой стали. Рабочая фаска выпускных клапанов имеет наплавку из специального жаропрочного сплава.

Рис.9. Упорный фланец распределительного вала:
1 - шестерня распределительного вала; 2 - фланец упорный распределительного вала; 3 - кольцо распорное распределительного вала; 4 - вал распределительный

6.3.1 Обслуживание газораспределительного механизма двигателя УМЗ-42164-80

Использование гидрокомпенсаторов позволяет устранить клапанный зазор и обеспечить жесткую кинематическую связь деталей газораспределительного механизма в течение всего срока службы двигателя. Обслуживание механизма заключается в периодической проверке и очистке клапанов от нагара и их притирке.

После запуска холодного двигателя возможно появление стука гидрокомпенсаторов клапанов, который должен исчезнуть

по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80. 90 °С. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидрокомпенсаторов как указано далее.

Стук, появляющийся при пуске холодного двигателя, многократном пуске двигателя (при нескольких неудачных пусках), пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидрокомпеснатора. Данный стук вызывается всасыванием воздуха в камеру высокого давления гидрокомпенсатора, что приводит к потере его жёсткости и работе привода клапанов с ударами.

Для удаления воздуха рекомендуется выполнить следующие действия:

- запустить и прогреть двигатель до рабочей температуры. На 3-4 минут установить режим работы двигателя на постоянной частоте вращения 2500 об/мин или на изменяющемся интервале частот вращения 2000. 3000 об/мин, затем в течение 15. 30 секунд прослушать работу двигателя на холостом ходу. В 90 % случаев стук должен прекратиться;

- если стук не прекратился, повторить цикл до 5 раз;

- в случае, если стук не прекратился после вышеуказанных работ, отработать ещё 15 минут на режиме частоты вращения 2000. 3000 об/мин, затем 15. 30 секунд прослушать работу двигателя на холостом ходу.

В случае если стук не устранился после 5 циклов плюс 15 минут работы двигателя, необходимо произвести регулировку клапанного механизма, для чего:

1. Снять крышку клапанов

2. Установить поршень первого цилиндра в ВМТ.

3. Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 1, 2, 4, 6 клапанах.

4. Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.

5. Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть

6. Установить поршень четвертого цилиндра в ВМТ.

7. Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 3, 5, 7, 8 клапанах.

8. Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.

9. Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть

10. Установить крышку клапанов.

11. Запустить двигатель

В случае если стук не устранился после регулировки клапанного механизма, необходимо

выполнить следующие работы:

- при помощи стетоскопа (или другого прибора, усиливающего звук) локализовать источник стука;

- снять крышку клапанов;

- проворачивая распределительный вал установить поршень первого цилиндра в ВМТ.

В этом положении проверить гидрокомпенсаторы на 1,2,4 и 6 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

- проворачивая распределительный вал установить поршень четвертого цилиндра в ВМТ. В этом положении проверить гидрокомпенсаторы на 3,5,7 и 8 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

а) упругая эластичность при кратковременном приложении усилия около 10 Н (1 кгс) свидетельствует о наличии воздуха в камере высокого давления компенсатора;

б) появление зазора между рабочим торцом гидрокомпенсатора и кулачком при приложении нагрузки около 20. 30 Н (2. 3 кгс) на время 10. 15 сек и исчезновении после снятия нагрузки, свидетельствует о негерметичности обратного клапана гидрокомпенсатора или износе плунжерной пары;

в) наличие зазора между носиком коромысла и клапаном свидетельствует о подклинивании гидрокомпенсатора;

- заменить гидрокомпеисаторы, имеющие вышеуказанные признаки.

При отсутствии перечисленных замечаний демонтировать ось коромысел, извлечь все гидрокомпенсаторы из штанг и проверить внешний вид гидрокомпенсаторов, сферу регулировочного винта на наличие грубых царапин, трещин, следов износа, посторонних частиц, загрязнения. Проверить подачу масла к гидрокомпенсаторам, приработку на торце гидрокомпенсатора. Детали, имеющие неустранимые замечания - заменить.

Рис. 10. Установочные метки на шестернях распределительного и коленчатого валов а - метки; I - отметчик

Ремонт автомобилей Газ своими руками

Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗ
донат для развития канала: Яндекс кошелек 41001282828877.

Газель Метки грм 405-406 двигатель (Евро 3), ошибка датчика Фаз "распредвала"
выставление меток грм 406 двигатель евро 3.

Как зарядить гидронатяжитель
Многие газелисты практикуют ремонт своего авто самостоятельно, ремонт двигателя не является исключением.

ГАЗЕЛЬ Замена шестерни распредвала 4216, 402
Подробный видео-урок по замене шестерни ГРМ на газели бизнес без снятия поддона мотор 4216, УМЗ.

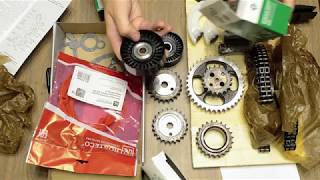

Обзор ГРМ Прогресс ЗМЗ 406/409 с двухрядной цепью CZ, ролики INA
Обзор из коробки ремкомплекта ГРМ ЗМЗ 406/409 "Идеальная фаза" от "Прогресс-Мотор" с двухрядной втулочно-ролико.

Убираем рокот цепи ГРМ при пуске ДВС
Переходим на механические натяжители с гидравлических, чтоб не зависеть от давления масла. Натяжитель.

Кто виновник разрыва цепей ГРМ?
Евгений Иванович пытается найти виноватого, с помощью комплексного анализа механизма ГРМ. Если у вас возни.

Замена привода ГРМ ЗМЗ 409 Евро-3 УАЗ Патриот. НОВОЕ 2016
Пошаговый ремонт. Установка по меткам 8:45. Замена цепей, звёзд, гидронатяжителей, сальника, помпы и прочего.

Стук в двигателе cummins ISF 2.8 ,замена цепи ГРМ в Газели cummins
Всем привет, появился посторонний стук в двигателе Соболя. Как оказалось стучал башмак который натягивает.

Газель с двигателем Камминз, установка ГРМ
Простая установка фаз газораспределения без специнструмента и навыков. Если хотите больше узнать о ремонт.

Замена верхнего гидронатяжителя цепи грм двигателя ЗМЗ 406.
На видео процесс замены верхнего гидронатяжителя цепи газа распределительного механизма ,двигателя ЗМЗ.

Замена ГРМ УАЗ Patriot. ЗМЗ 409. Видеоинструкция
Инструкция по самостоятельной замене привода ГРМ на УАЗ Патриот ЗМЗ 409. Установлен комплект "Идеальная.

УАЗ ПАТРИОТ 2016 года замена цепи ГРМ на двухрядную,ЗА И ПРОТИВ.
Видео не является призывом к установке и тем более рекламой. Мы поделились своим мнением.

Замена натяжителя ремня газель ЗМЗ 405
на самом деле использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Гремит распредвал на Газели 405 двигатель.
Гремят распредвалы на Газели 405 двигатель, ГРМ уже смотрел там все нормально. Короче. Мотор уже давно сделал.

ГРМ УАЗ "ПАТРИОТ" двигатель ЗМЗ 409, Евро-4. ЧАСТЬ 3
ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ ПО ЗАМЕНЕ КОМПЛЕКТА ГРМ С ЕВРО-4, НА ЕВРО-3.

Цепь ГРМ. Ресурс (когда надо менять), плюсы и минусы. Просто о сложном
Полезная информация про цепь ГРМ, сколько она ходит, ее ресурс, а также основные плюсы и минусы. Постоянная.

Диагностика растяжения цепи Евро 4 на двигателе ЗМЗ 409
Как определить растяжение цепи Евро 4 без её съема? Ответ в видео. Если у вас возникли вопросы, напишите.

Гидронатяжители цепи ГРМ
Как зарядить/поменять гидронатяжитель цепи Обзор конструкции гидронатяжителя "KENO" Ставим гидронатяжитель.

Приводной ремень Газель
не перевелись еще еще мастера, подкидывающие загадки или неординарные решения.

ГИДРОНАТЯЖИТЕЛЬ БЕДА НА ГАЗЕЛЬ.
обратить внимание на посадочное место.

Идеальная фаза
Показываю замену механизма привода грм на двигателе змз 405,поставлен комплект идеальная фаза,выставлены.

УАЗ Патриот. Надо менять цепь ГРМ. Идеальная фаза.
Уаз патриот. Не для кого не секрет евроцепи на патриоте дерьмо. Нужно менять на двухрядную которые ставили.

Снятие шкива коленвала с демфером ГАЗель 405 406 409
донат для развития канала: Яндекс кошелек 41001282828877.

Замена цепи ГРМ
Сравнение звука работы двигателя до и после замены цепи ГРМ. Звук стал тише, но мне все равно не нравится.

Стучит-гремит цепь ГРМ. Можно ли ездить и какой это звук? Просто о сложном
Почему может стучать греметь цепь ГРМ? Какой это вообще звук? И почему нельзя ездить? Полезные ссылки Статья.

ЗМЗ 514.Замена цепи ГРМ. ЮНТВ1.
Ребята из автоклуба ремонтируют вверенный Хантер своими руками- Интеграл,токоведущие кольца,замена цепи.

Как зарядить гидронатяжитель ЗМЗ, установка гидронатяжителя ★ Хранители истории
Привет от Хранителей, в этом видео - зарядка классического гидронатяжителя на двигателе ЗМЗ Нравится.

Проблемы механических натяжителей цепи на двигателях ЗМЗ 409
Евгений Иванович дает техническую оценку механическим натяжителям цепи. Если у вас возникли вопросы, напи.

Уаз патриот, замена цепи грм
Выставляем правильный угол зажигания.

УазТех: Сборка двигателя om616, ЧАСТЬ 4 - Цепь ГРМ, сальники, масляный насос
Капитальный ремонт двигателя Mercedes om616. Четвертый этап сборки двигателя. Установка и протяжка цепи газорасп.

Читайте также:
