Датчик положения дроссельной заслонки (ТР) Chevrolet Aveo T250
Датчик положения дросселя (ТР) является потенциометром, соединенным с валом дроссельной заслонки на корпусе дроссельной заслонки. Электрическая цепь датчика положения дроссельной заслонки состоит из контура подачи 5 В напряжения и контура массы, причем оба контура управляются блоком управления двигателя (ЕСМ). ЕСМ рассчитывает положение дроссельной заслонки, контролируя напряжение на этом сигнальном контуре. По мере перемещения педали газа изменяется выходное напряжение датчика положения дроссельной заслонки, при этом изменяется угол открытия дроссельной заслонки. При закрытой заслонке выходные показатели датчика положения дроссельной заслонки низки, около 0,5 В По мере открытия дроссельной заслонки выходные параметры увеличиваются таким образом, что при широко открытой заслонке выходное напряжение будет равно 5 В. ЕСМ рассчитывает подачу топлива на основании угла открытия дроссельной заслонки (определяется водителем). Неработоспособный или изношенный датчик положения дроссельной заслонки может вызвать разовое выплескивание топлива из инжектора и нестабильный холостой ход, поскольку ЕСМ считывает, что дроссельная заслонка в данный момент меняет свое положение. Неполадка в любой из цепей датчика положения дроссельной заслонки должна вызвать присвоение кода неисправности (DTC) Р0121 или Р0122. В случае присвоения одного из кодов неисправности ЕСМ заменит значение по умолчанию датчика положения дроссельной заслонки, и в некоторой степени характеристики автомобиля будут компенсированы. Код неисправности Р0121 является причиной высоких оборотов холостого хода.
Снятие

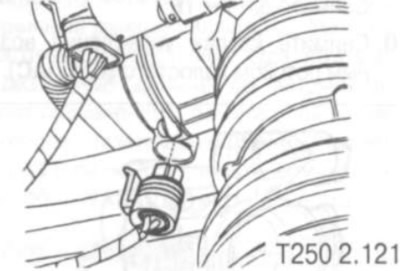

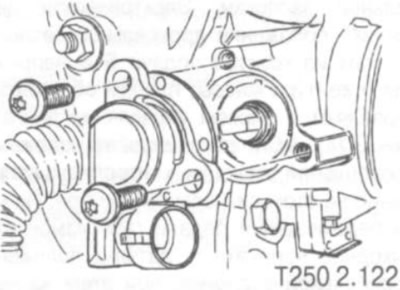

1. Отключите "-" провод АКБ. 2. Снимите разъем датчика положения дроссельной заслонки. 3. Снимите крепежные болты датчика положения дроссельной заслонки и дроссель.
Установка
1. При закрытом клапане дроссельной заслонки установите датчик ТР на вал дроссельной заслонки. Совместите датчик ТР с отверстиями болтов. 2. Затяните крепежные винты датчика положения дроссельной заслонки моментом 2 Нм. 3. Подключите разъем датчика ТР. 4. Подключите "-" провод АКБ.
Видео про "Датчик положения дроссельной заслонки (ТР)" для Chevrolet Aveo
ДПДЗ. Установка настройка. AVEO неисправность датчиков. как чистить датчик регулятор холостого хода
Появилось и у меня желание поменять датчик положения дроссельной заслонки на бесконтактный отечественного производителя, в теории в нем стоит девайз, который более тонко контолирует нажатие педали газа и отдает информацию на этот счет более плавно, что должно сократить прерывистость и подергивания на малых скоростях. Был приобретен он в Киеве по цене 8 долларов, оказался в наличии в магазине, его номер 3102.3855.
С этого все началось, но началось очень туго, и очень хорошо, что именно так, "не было бы счастья, да несчастье помогло", обо всем подробнее ниже. Начал я откручивать ДПДЗ, так к нему подходил, эдак, на улице -8 градусов, места мало, не повернешься, отвертка хоть и маленькая, но все равно немного под углом становится. Один болт с усилием, но вышел, не знаю, помогла ли там WD, было вылито ее "пол ведра". Второй болт я выкручивал несколько часов, ну не хотелось мне дроссельную заслонку снимать, хотел по-быстрому, а получилось как и должно было сразу быть сделанным.
Мораль моей истории в том, что если хотите поменять ДПДЗ, или почистить регулятор холостого хода — снимите дроссельную заслонку! Так вы не допустите моих ошибок и все сделаете по уму.
Короче, пока выкручивал болт, перечислил "по именам" всех инженеров, которые поставили туда такие неудобные болты, да еще и на фиксатор резьбы! Скажу сразу, я когда пытался открутить в прошлый раз его, грел его Dremelем — ручным точечным газовым паяльником, но не помогло. (Повторюсь, я рад, что не помогло.) Как результат болт немного вышел и погнулся, с какой же силой я его откручивал, что его погнул?! Не помню, но судя по результату, с очень большой. Короче крестовина была полностью стерта, надежда открутить его не снимая дросселя, погасла.
Самое веселое в этой истории то, что если вы убили, или потеряли этот болт, то вы будете иметь проблемы, так как этот болт имеет нестандартный диаметр М4.5 0.75! Я перерыл все магазины страны, нигде нет ни одного такого болта, это жестокий нестандарт! А перерывал я эти магазины, так как болта GM в наличии нигде нет! Его каталожный номер — 93745761.(помог блог hardlock) На ексисте его нет, я задавал вопрос менеджеру на счет того, чтобы его найти, но получил стандартный ответ, мол система обновляется раз в 5 дней, ждите, может появится. Ну так ждать можно бесконечно, потому я начал искать другие варианты на форумах.
Короче проблема была не столько в том, как выкрутить старый, а в том, где взять новый болт. На ebay есть плашки для нарезания резьбы М4.5 0.75, цена от 7 долларов, но ждать 2 месяца не вариант, в наличии в Киеве такую плашку нашел только у одного поставщика, но по цене в 2 раза дороже. Выбросить ради пустякового дела 14 долларов желания как-то не было.
Подсказали на драйве, что уже были в моей ситуации, и выкрутились тем, что нарезали резьбу М5 вместо М4.5(по дюралюминию резать очень легко), также hardlock нарезал резьбу М3, когда болт у него сломался внутри. Тут я начал изучать матчасть, и судя по таблицам, резать М5 по М4.5 нельзя, так как там допуск 0.2 мм теряется, но на практике оказалось слава Богу все намного лучше, чем в теории, об этом тоже ниже.
Короче я снова отстегнул датчики, убрал патрубки(майонеза уже стало намного меньше, но он был, и он превратился в ледяные корочки, значит состоит из воды в том числе, но воды не много, так как большая его часть не замерзает), снял тросик педали газа, маленькой отверткой со сменной головкой на 10 выкрутил 2 болта и 2 гайки на дроссельной заслонке, высвободив ее. Удобно откручивать именно небольшой отверткой с головкой на 10, большая не влазит, а ключами не подлезть.
Снятие и установка дроссельного узла Chevrolet Aveo T300
Вам потребуются: ключи "на 8", TORX Т30, пассатижи, отвертка с плоским лезвием. Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, при не полностью открывающейся заслонке двигатель не развивает полной мощности, недостаточно приемист, в его работе при движении автомобиля наблюдаются рывки и провалы. Загрязнение дроссельной заслонки отложениями из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу. Привод дроссельной заслонки электрический,управляет им электронный блок системы управления двигателем. Для ремонта электропривода требуются квалифицированный персонал и специальная оснастка. Поэтому при данных неисправностях сначала попробуйте промыть дроссельную заслонку (например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке). Если это не приведет к положительному результату, замените дроссельный узел. 1. Отсоедините провод от клеммы "минус" аккумуляторной батареи. 2. Слейте жидкость из системы охлаждения двигателя (см. "Замена охлаждающей жидкости").
ПРИМЕЧАНИЕ: При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.
3. Ослабьте затяжку хомута крепления воздухоподводящего рукава к патрубку дроссельного узла и снимите рукав с патрубка.
4. Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя.
5. . и отсоедините шланг от штуцера дроссельного узла.
6. Сдвиньте стопор.
7. . после чего сожмите фиксатор колодки жгута проводов.
8. . и отсоедините колодку от дроссельного узла.
9. Ослабьте хомут крепления шланга слива охлаждающей жидкости.
ПРИМЕЧАНИЕ: Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.
10. . и отсоедините шланг от промежуточной трубки.
11. Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости.
12. . и отсоедините шланг от штуцера дроссельного узла.
ПРИМЕЧАНИЕ: Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.
13. Выверните четыре болта крепления дроссельного узла к впускной трубе.
14. . снимите дроссельный узел.
15. . и установленное под его фланцем уплотнительное кольцо.
ПРИМЕЧАНИЕ: Уплотнительное кольцо фланца дроссельного узла заменяйте при каждой разборке соединения.
16. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора. 17. Удалите из полости впускной трубы масло и прочие загрязнения. 18. Установите дроссельный узел в порядке, обратном снятию.
Видео про "Снятие и установка дроссельного узла" для Chevrolet Aveo
Чистка дросельной заслонки Шевроле Авео Chevrolet Aveo Чистка дроссельной заслонки, и РХХ (Регулятор холостого хода) на Aveo T250 1.5 Chevrolet Aveo - Ремонт. Часть 2 - Чистка Дроссельной Заслонки. Топливный фильтр.
На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.
Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или <>: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.
А: Верхние горизонтальные линии - линии подачи питания при различных условиях:
Цепь 30 - подача питания непосредственно от АКБ, минуя переключатель замка зажигания.
Цепь 15 - подача питания при включенном зажигании и стартере.
Цепь 15А - подача питания при включенном зажигании и выключенном стартере.
Цепь 15С - подача питания при включенном зажигании и режиме "АСС".
Цепь 58 - подача питания в цепи освещения при 1 и 2 положении переключателя света.
В: Ef20 - предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 - предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.
С: Разъемы (С101 - С902) (см. описание разъемов).
D: Узлы сращивания кабелей (S101 - S303) (см. описание).
Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.
F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.
G: Аббревиатуры, обозначающие цвет изоляции проводов.
Н: Нижняя горизонтальная линия: линия заземления на "массу" (G101 - G401) Обозначение В означает заземление на корпус (body).
Условные обозначения компонентов
С: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;
Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а при не полностью открывающейся заслонке двигатель не развивает полной мощности, недостаточно приемист, при движении автомобиля наблюдаются рывки и провалы в работе двигателя.
При возникновении указанных неисправностей сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос.
Если это не приведет к положительному результату, значит, неисправен дроссельный узел. Тогда замените дроссельный узел.
Слейте жидкость из системы охлаждения двигателя.
При известном навыке охлаждающую жидкость можно не сливать.
Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения.
Потеря охлаждающей жидкости при таком способе будет незначительной.
Ослабьте затяжку хомута крепления.
Отсоедините воздухоподводящий рукав от патрубка дроссельного узла и отведите рукав в сторону.
Ослабьте хомут крепления отводящего шланга охлаждающей жидкости, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу
Снимите шланг с патрубка дроссельного узла.
Аналогично ослабьте хомут
Отсоедините шланг да охлаждающей жидкости
Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки.
Отсоедините колодки жгута проводов от разъема регулятора холостого хода и датчика положения дроссельной заслонки.
Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.
Отверните четыре гайки крепления дроссельного узла к впускной трубе
Обратите внимание на то, что соединение дроссельного узла и впускной трубы уплотнено резиновым кольцом.
При каждой разборке соединения заменяйте это кольцо.
Снимите дроссельный узел
Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюраторов.
