Под тюнингом автомобиля обычно понимают настройку конкретной машины под конкретного водителя, изменение стандартных характеристик автомобиля, приближение их ко вкусам и запро-сам его владельца. В России тюнинг чаще всего ограничивается изменением дизайна кузова автомобиля за счет пластиковых накладок, кенгурятников, спойлеров или доработки интерьера. Фирм, выполняющих такую косметическую операцию, великое множество.Оттюнинговать таким образом можно практически любую отечественную, да и не только отечественную машину. Реже тюнинговые фирмы предлагают замену коробки передач на автоматическую и установку более мощного двигателя — либо форсированного отечественного, либо импортного.
Большая редкость — "настроенный" автомобиль, в котором воплощена гармония формы (внешности) и содержания (динамических характеристик) в сочетании с высоким уровнем безопасности. РОССИЙСКИЙ тюнинг выполняет и еще одну важ-ную функцию — он совершенствует наши серийные автомобили. Последнее особенно актуально, если мы говорим о тюнинге "Волги" моделей 31105, 3102 и 3110. Кожаный салон, полный электропакет и современная аудиосистема не решают всех проблем этого автомобиля, а установка мощного двигателя может даже усугубить недостаточную его управляемость. Представляем читателям нашего сайта один из немногих (если не единственный) тюнинговых центров, серьезно занимающийся настройкой содержания автомобилей "Волга", — "Авто Ателье МАМИ", которое работает исключительно с "Волгой".
На сей раз перед нами еще одна настроенная машина, у которой произведена комплексная доработка трансмиссии и подвески. Конструкция подвесок (шкворневая передняя и зависимая рессорная задняя) при современных скоростях делает "Волгу" небезопасным автомобилем. (Из отчета сравнительных испытаний "Волги" ГАЗ 3110, опубликованного в журнале "За рулем" №3/2002: ". Если на дороге попался шов или выбоина, "Волга" очень долго оправляется от возмущения. Ее переставляет по всей полосе, а на движение руля она отвечает сначала креном, потом выдерживает паузу и только потом начинает реагировать по-существу").
В "Авто Ателье МАМИ" считают, что лечение возможно только одним способом — хирургическим. При этом полностью отдают отчет в том, что при пересадке требуется очень бережный, инженерно-продуманный подход с точно дозированным, минимальным вмешательством в силовой каркас кузова автомобиля. Усиливая кузов, здесь широко используют опыт нашего автоспорта. В те участки, что отвели конструкторы ГАЗа, идеально вписались новая пружинная подвеска с продольными рычагами, стабилизатором, тягой Панара, а также задний мост от VOLVO 740. (Шум волговского редуктора достал многих). У этого автомобиля размерность колес такая же, как у "Волги". Продольные рычаги закрепили на специальном подрамнике, который спроектирован так, что передает усилия на те же точки, где крепились рессоры и на лонжерон.
Этим достигнуто распределение нагрузок на кузов от новой подвески, близкое к тому, что было в схеме с рессорами.
На передней подвеске установлен более мощный стабилизатор поперечной устойчивости и усилены пружины. Кропотливый подбор пружин, стабилизаторов и амортизаторов необходимо было сделать из-за увеличения массы машины, поскольку вместо ручной КПП на "Волгу" поставили автоматическую AW03 — 71L известной японской фирмы "Aisin-Warner", которая поставляет свои коробки передач на Ореl,Volvo и другие модели. В салоне "Волги", наконец, появился селектор АКПП. Четыре довольно длинные передачи японского "автомата" хорошо сочетаются с двигателем ЗМЗ-406.
Есть функция принудительного отключения четвертой передачи для динамических обгонов. Автоматическую коробку передач пристыковали к двигателю весьма оригинальным способом. От переходной план-шайбы, которую чаще всего применяют для соединения "неродных" агрегатов отказались. Из двух "колоколов" ("волговского" и от "автомата") сделали один, разрезав их и сварив в специальном приспособлении, соблюдая осевую центровку и параллельность торцов изделия. Такое решение упростило пристыковку первичного вала КПП к двигателю. Автоматическую коробку передач с задним мостом соединили импортными карданными валами. В "Авто Ателье" посчитали, что легче сделать на кузове "Волги" промежуточную опору карданного вала в другом месте, чем балансировать отечественные валы.
На машине установлены дисковые тормоза на обеих осях. Все тормозные механизмы — фирмы АТЕ. Они подобраны от разных моделей с учетом адаптации к "Волге" Главный тормозной цилиндр — со встроенным регулятором давления. Диски тормозов тоже импортные, они исключили все неприятности, связанные с перегревом и короблением отечественных изделий.
Под капотом у этой машины изменений немного: иной воздушный фильтр, с меньшим сопротивлением воздушному потоку и новый насос гидроусилителя. Результаты таких переделок проявляются при первой же поездке. Нет ощущения, что сидишь в автомобиле отечественного производства. Исчезли "клевки" автомобиля при торможении и "приседание" кормы при разгоне, резко уменьшились крены при прохождении поворотов на большой скорости. Небольшая поворачиваемость автомобиля обеспечивает значительный запас его устойчивости, придает уверенность водителю при любых режимах движения, любых маневрах и состоянии дороги, Чтобы сделать такой динамичный, комфортабельный и, главное, более безопасный автомобиль, нужно очень любить и хорошо знать старую, добрую "Волгу". Нелишне напомнить, что результат такого тюнинга сертифицирован, и проблем у владельца такого автомобиля с ГИБДД по поводу изменения конструкции не возникает.
АЛЕКСАНДР ШУБИН
Маленькое добавление от автора сайта.
На сегодняшний день есть два вариантах установки переделки задних мостов.
1. На первой белой волге установлена вся подвеска заднего моста от volvo в настоящее время это стоит больше 2500$.
2. на нижних фото зеленая волга — применена упрощённая схема установки, только мост с навесным, а всё остальное от "Волги". Это проще, технологичней и легко переставляется при замене кузова на обычном автосервисе или своими силами. Сейчас это делается на потоке в НАМИ, примерная цена от 1500$, но качественно с гарантией и возможностью выбора передаточного отношения редуктора. В в случае установки в гаражных условиях, самостоятельно, себестоимость установки упирается в стоимость запчастей.
Практически неотъемлемая часть свопа на Волгах — установка моста от Volvo.
Небольшой FAQ с allgaz’а.
Информация устаревает. Если есть интересная информация по разделам или опровержения, шлите сюда. Буду дополнять.
Если знаете адреса разборов, контакты мастеров, сами что-то можете сделать за деньги по теме — пишите здесь.
Полная портянка о вольвомостах тут.
Преимущества
Первое, что сразу почувствовалось — в салоне стало намного тише за счет снижения оборотов двигателя и более тихой работы главной пары.
Эффективность дисковых тормозов по сравнению с барабанными проявляется в большей степени на высоких скоростях, свыше 60 км/ч.
Что подходит
Подходит и от 740 и от 760 и от 940 выбирай и ставь.
Мосты отличаются задними крышками, тросики ручника разные.
Вольво мосты не под волговские диски, у них центральное отверстие меньше вольвовского. У волги 58,1, у вольвы 65,0.
Проще купить литьё с большим центральным отверстием. Я в Москве пока только одну контору нашёл растачивающую центральные отверстия, расточка одного литого диска 1500, так что стальные растачивать смысла не вижу.
Проще и качественнее: снял полуоси, выбил болты дядя токарь проточил посадочные места под диски, теперь туда подходят все диски от волги
Колесные гайки на вольво мост М12х1.5
Чертеж переходника от SergeyRast :
Ширина
vovan23 Вольвомост уже волговского, не помешают проставки. но стандартные шпильки не примут проставку толще 5мм ибо короткие. в помощь проставки- расширители. у меня стоят проставки в 40мм
Стояночный тормоз
На стояночный тормоз идут отдельные колодки — барабанные, соответствено к этим колодкам нужны крепления, пружины и хреновина которая их будет разводить при натяжении троса ручника.
Если получится фотографию сделать — выложу. Ручник делается тросами от вольвы, но подключается на штатную планку. Единственная серьёзная доработка — кронштейн крепления оплетки троса возле рычага: на волге его не было в конструкции, надо изготовить и закрепить на стеночке тоннеля.
Вот только осталось желание поработать с соотношениями плеч рычагов, сделать больше ход троса (усилия рычага вполне достаточно для разведения колодок).
Есть разные конструкции подключения ручного тормоза: либо трос вращает некий винт, давящий на колодку рабочего тормоза (прижимает её к диску), либо трос распирает пару маленьких колодок, прижимающихся к маленькому барабану. В первом случае переделок минимум. Даже можно вообще обойтись штатным волговским тросом, немного помудрив с его подключением к рычагам на суппортах.
Во втором случае используется 2 троса: один короткий, от колеса (вроде как левого) до середины моста, второй длинный — от другого колеса, через середину моста (цепляет короткий трос) и на рычаг в салоне. Если собрать все троса, колодки и механизмы от вольвы, то самая большая проблема возникнет с заделкой троса в рычаг. Надо сделать опору для оплетки троса (на волге такого нет!) а сам трос можно без проблем зацепить за штатный волговский рычаг. Хода троса маловато, но достаточно для удержания машины на эстакаде на 4-5 щелчке.
Штуцера
На вольво другие штуцера на трубках. Я просто взял тормозные трубки и с одной стороны поставил вольвовский штуцер, с другой волговский. Это трубки на сам мост, от колёс к тройнику, сам тройник остаётся волговский, ну и остальная система тоже.
на суппорта идеально подходят передние шланги от 31105 и 3110. Нужен тройник и трубки вдоль моста.
Кардан
В соединении кардан-фланец моста отверстия немного не совпадают, чтобы прикрутить надо сразу все 4 болта вставить, а потом только затягивать.
большая глупость так делать, нужно либо немного расточить отверстия в флянце кардана, либо, что предпочтительнее, выполнить проставку, компенсирующую меньший вылет фланца вольвомоста относительно волгомоста
Чё к чему варить-то?
на вольво мост приварить крепеж стабилизатора. Они продаются отдельно. И площадку крепления ресоры.
Масло однозначно сменить в процессе установки. Залить не "жлобясь" толковую синтетику.
Передаточные числа
Пары есть от 3.1 до 4.1
а именно 3.1 3.3. 3.5 3.75 3.9 и 4.1
Volvo 940 2.3 i
Передаточное отношение главной пары 3.31 (3.74)
Volvo 940 2.0 i 16V Turbo
Передаточное отношение главной пары 3.73
Volvo 940 2.8 i V6
Передаточное отношение главной пары 3.54

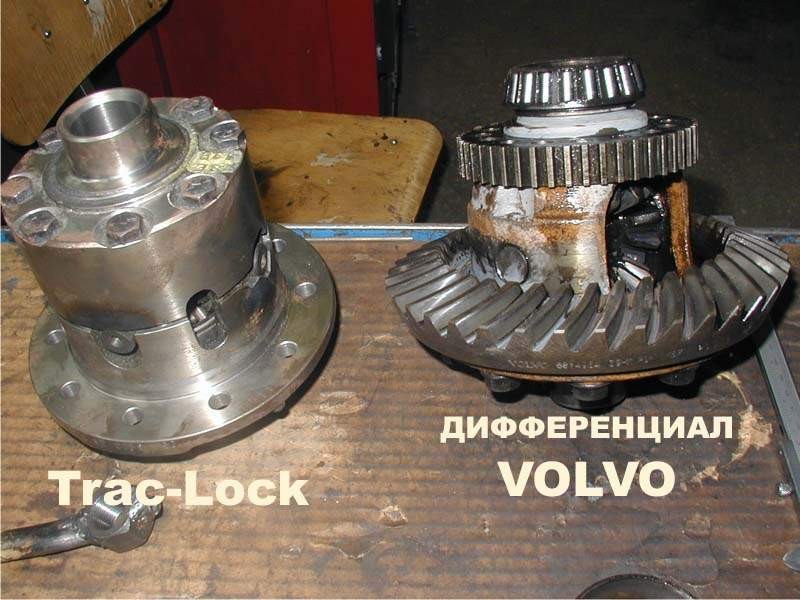

соответствие пар в мостах Вольво
самоблок——обычный — пара
1216232——1216147 — 3.31
1216233——1216144 — 3.54
1216234——1216146 — 3.73
1216235——1216156 — 3.91
1216237——1216148 — 3.73
1216238——1216150 — 3.91
1216239——1216221 — 4.10
1216291——1216176 — 3.31
1216292——1216154 — 3.54
1216293——1216153 — 3.73
1216294——1216177 — 3.91
1216298——1216157 — 3.54
1216304——1216180 — 3.54
1216316——1216315 — 4.10
1216408———————-3.73
Спидометр
Кстати. для моста с ГП 3.6 со спидометром мудрить не надо ничего, т.к. у нас есть ГП 3.58 и для нее есть шестерня ))))) И все таки 3.3 (кажется такая) пара это слишком тяжко, даже для 406-ого ))))) 3.6 самое то
Проблемы
у половины б/у суппортов клинит один цилиндр поэтому они вроде тормозят а вроде нет.
лечение — либо попытаться раскачать, либо менять, ибо бывает так, что они не двигаются вообще…
Установка данного моста у меня проходила в 2 захода, поэтому буду выкладывать разные фотки. не удивляйтесь… в реале у меня было 3 вольвовских моста. 1й с главной парой 3,54, 2й с главной парой 3,73 и 3й тот который сейчас стоит на авто с главной парой 4,10.
2. Деинсталяция волговского моста
Гыыы… процесс не реально увлекательный… советую без помощников к нему не приступать… он тяжелее вольвовского в два раза.
3. Предварительная подготовка Volvo моста
Подготовка к установке моста заключается в привариванию площадок под рессоры.
Все сложности в установке заключаются в том что вольвовский мост тоньше, для этого нам и нужны часть чулка от волговского моста с площадками рессор.
Мост надо предварительно не сильно зажать стремянками для того чтобы выставить его ровно не рессорах и задать правильный угол для установки угла наклона хвостовика, он должен быть на 2-3 градуса приподнят вверх для того чтобы разгрузить работу крестовины кардана.
Как только все параметры выставлены на авто, окончательно фиксируем стремянки и сваркой прихватываем куски волго чулков к мосту.
После того этого вынимаем мост и окончательно привариваем волгочулки к вольвомосту.
ВНИМАНИЕ! Метал из которого сделаны чулки вольво моста находится под напряжением, обваривать его вкруговую НЕЛЬЗЯ! Для того чтобы надёжно зафиксировать волгочулки необходимо перед установкой просверлить в них 6-9 дырок, для использования метода электрозаклёпки(что это такое читаем в Гугл).
Если всё же не удалось найти старого моста от волги, то можно воспользоваться другим способом. Для утолщения вольво чулка используется любая труба которая в приваренном состоянии будет такой же толщины как и волговский чулок. а вместо рессорных площадок использовать металлический профиль 80ку. Толщина метала профиля 5 мм. поэтому прорезать в нём дырки очень сложно и муторно, но когда нет выхода, как вариант можно использовать. На предыдущих фотках куски волговского чулка с рессорными площадками я приварил на свой первый мост с парой 3,73… а когда мне потребовалось ставить мост с парой 4,10 то мне пришлось изготавливать рессорную площадку из металлического профиля… Но первый вариант всётаки более правильный и простой в исполнении.
4. Установка Volvo моста на волгу
Впечатления от 2х мостов которые стояли у меня на авто.
Мост с парой 3,73 от 740 вольвы:
после тест драйва примерно 3 недели скажу честно… не понравилось… машина сильно отупела, резкий разгон требует больше топтать педаль газа. передачи конечно удинились, но по сути пропала тяговая 1 передача… Если ехать по пустой трассе с постоянной скорость 120 кмч то обороты немного меньше, но обгоны стали тяжелей… резкий подхват только на 3й передаче… НО…
Для простой езды без гонок, резких ускорений, мост в самый раз… так как обороты двигателя теперь ниже, в салоне стало тише… для тракторного 402го ИМХО в самый раз.
Мост с парой 4,10 от 940 вольвы:
Проехал пока на нём не много, но уже жутко нравитсо, лёгкий подхват, резкие ускорения, хорошие ускорения на 4й передаче с 60 кмч.
Также был проведён тест драйв по трассе — скорость набирает быстрее чем с парой 3,9 и свободно держался за ауди а6(древняя какаето) гдето 140-160 ускорения и замедления вместе с ней… без особых топтаний педали газа… После поездки по трассе в таком режиме расход оставил… приготовились… 7 литров газа на 100 км. О_О Теперь надо измерить расход по городу.
Про то что в салоне тишина и отсутствие вибраций думаю писать не надо… А дисковые тормоза это вообще песня!
Штатная тормозная система на ГАЗ 24 — барабанные тормоза переднего и заднего контура. Для модификаций ГАЗ 24 С ДВС 1 UZ FE VVTI производим установку заднего моста Вольво с дисковыми тормозами и датчиком скорости.
Задние тормоза дисковые на ГАЗ 24 – это необходимость, в случае свапа ГАЗ 24 на 1 uz fe vvti , 1 uz non vvti , 1 jz ge vvti , 2 jz ge vvti , 1 jz gte vvti , 2 jz gte .
Реализация дисковых тормозов.
Когда речь идет о свапе ГАЗ 24 с мощным Тойотовским мотором, таким как 1 uz fe vvti ( а это в стоке 300 лс), то надо думать не только о хороших тормозах, но еще и о мощном редукторе заднего моста. Всем параметрам удовлетворяет задний мост фирмы Volvo .
Задний мост становится идеально, после наших манипуляций с креплениями ГАЗ 24 и непосредственно мостом от Вольво. По ширине – на 1см уже штатного заднего моста.
Стоимость демонтажа старого моста ГАЗ 24 и установки заднего моста от Вольво, с прокладкой гидравлических магистралей тормозной системы – 15000.
Штатные колеса от ГАЗ 3110 подходят по разболтовке к вольво мосту, но не подходят по внутреннему диаметру отверстия в штамповке – на ступицах вольво моста диаметр центрирующих направляющих чуть больше.
Расточка штатных штамповок ГАЗ 3110 до нужной величины – 3000 за два колеса.
Стоимость моста от Вольво для ГАЗ 24 – 25000р. Мост отпескоструен, окрашен, без переборки суппортов и замены масла.
Стоимость моста от Вольво для ГАЗ 24 с переборкой суппортов, направляющих, новые томозные диски, новое масло для редуктора – 50000р.
Рекомендуем обратить внимание на следующие компоненты задней подвески ГАЗ 24, которые желательно модифицировать:
1. перебрать рессоры
2. установить полиуретановые сайлет блоки
3. установить амортизаторы с изменяемой жесткостью Кони.
Под тюнингом автомобиля обычно понимают настройку конкретной машины под конкретного водителя, изменение стандартных характеристик автомобиля, приближение их ко вкусам и запро-сам его владельца. В России тюнинг чаще всего ограничивается изменением дизайна кузова автомобиля за счет пластиковых накладок, кенгурятников, спойлеров или доработки интерьера. Фирм, выполняющих такую косметическую операцию, великое множество.Оттюнинговать таким образом можно практически любую отечественную, да и не только отечественную машину. Реже тюнинговые фирмы предлагают замену коробки передач на автоматическую и установку более мощного двигателя — либо форсированного отечественного, либо импортного.
Большая редкость — "настроенный" автомобиль, в котором воплощена гармония формы (внешности) и содержания (динамических характеристик) в сочетании с высоким уровнем безопасности. РОССИЙСКИЙ тюнинг выполняет и еще одну важ-ную функцию — он совершенствует наши серийные автомобили. Последнее особенно актуально, если мы говорим о тюнинге "Волги" моделей 31105, 3102 и 3110. Кожаный салон, полный электропакет и современная аудиосистема не решают всех проблем этого автомобиля, а установка мощного двигателя может даже усугубить недостаточную его управляемость. Представляем читателям нашего сайта один из немногих (если не единственный) тюнинговых центров, серьезно занимающийся настройкой содержания автомобилей "Волга", — "Авто Ателье МАМИ", которое работает исключительно с "Волгой".
На сей раз перед нами еще одна настроенная машина, у которой произведена комплексная доработка трансмиссии и подвески. Конструкция подвесок (шкворневая передняя и зависимая рессорная задняя) при современных скоростях делает "Волгу" небезопасным автомобилем. (Из отчета сравнительных испытаний "Волги" ГАЗ 3110, опубликованного в журнале "За рулем" №3/2002: ". Если на дороге попался шов или выбоина, "Волга" очень долго оправляется от возмущения. Ее переставляет по всей полосе, а на движение руля она отвечает сначала креном, потом выдерживает паузу и только потом начинает реагировать по-существу").
В "Авто Ателье МАМИ" считают, что лечение возможно только одним способом — хирургическим. При этом полностью отдают отчет в том, что при пересадке требуется очень бережный, инженерно-продуманный подход с точно дозированным, минимальным вмешательством в силовой каркас кузова автомобиля. Усиливая кузов, здесь широко используют опыт нашего автоспорта. В те участки, что отвели конструкторы ГАЗа, идеально вписались новая пружинная подвеска с продольными рычагами, стабилизатором, тягой Панара, а также задний мост от VOLVO 740. (Шум волговского редуктора достал многих). У этого автомобиля размерность колес такая же, как у "Волги". Продольные рычаги закрепили на специальном подрамнике, который спроектирован так, что передает усилия на те же точки, где крепились рессоры и на лонжерон.
Этим достигнуто распределение нагрузок на кузов от новой подвески, близкое к тому, что было в схеме с рессорами.
На передней подвеске установлен более мощный стабилизатор поперечной устойчивости и усилены пружины. Кропотливый подбор пружин, стабилизаторов и амортизаторов необходимо было сделать из-за увеличения массы машины, поскольку вместо ручной КПП на "Волгу" поставили автоматическую AW03 — 71L известной японской фирмы "Aisin-Warner", которая поставляет свои коробки передач на Ореl,Volvo и другие модели. В салоне "Волги", наконец, появился селектор АКПП. Четыре довольно длинные передачи японского "автомата" хорошо сочетаются с двигателем ЗМЗ-406.
Есть функция принудительного отключения четвертой передачи для динамических обгонов. Автоматическую коробку передач пристыковали к двигателю весьма оригинальным способом. От переходной план-шайбы, которую чаще всего применяют для соединения "неродных" агрегатов отказались. Из двух "колоколов" ("волговского" и от "автомата") сделали один, разрезав их и сварив в специальном приспособлении, соблюдая осевую центровку и параллельность торцов изделия. Такое решение упростило пристыковку первичного вала КПП к двигателю. Автоматическую коробку передач с задним мостом соединили импортными карданными валами. В "Авто Ателье" посчитали, что легче сделать на кузове "Волги" промежуточную опору карданного вала в другом месте, чем балансировать отечественные валы.
На машине установлены дисковые тормоза на обеих осях. Все тормозные механизмы — фирмы АТЕ. Они подобраны от разных моделей с учетом адаптации к "Волге" Главный тормозной цилиндр — со встроенным регулятором давления. Диски тормозов тоже импортные, они исключили все неприятности, связанные с перегревом и короблением отечественных изделий.
Под капотом у этой машины изменений немного: иной воздушный фильтр, с меньшим сопротивлением воздушному потоку и новый насос гидроусилителя. Результаты таких переделок проявляются при первой же поездке. Нет ощущения, что сидишь в автомобиле отечественного производства. Исчезли "клевки" автомобиля при торможении и "приседание" кормы при разгоне, резко уменьшились крены при прохождении поворотов на большой скорости. Небольшая поворачиваемость автомобиля обеспечивает значительный запас его устойчивости, придает уверенность водителю при любых режимах движения, любых маневрах и состоянии дороги, Чтобы сделать такой динамичный, комфортабельный и, главное, более безопасный автомобиль, нужно очень любить и хорошо знать старую, добрую "Волгу". Нелишне напомнить, что результат такого тюнинга сертифицирован, и проблем у владельца такого автомобиля с ГИБДД по поводу изменения конструкции не возникает.
АЛЕКСАНДР ШУБИН
Маленькое добавление от автора сайта.
На сегодняшний день есть два вариантах установки переделки задних мостов.
1. На первой белой волге установлена вся подвеска заднего моста от volvo в настоящее время это стоит больше 2500$.
2. на нижних фото зеленая волга — применена упрощённая схема установки, только мост с навесным, а всё остальное от "Волги". Это проще, технологичней и легко переставляется при замене кузова на обычном автосервисе или своими силами. Сейчас это делается на потоке в НАМИ, примерная цена от 1500$, но качественно с гарантией и возможностью выбора передаточного отношения редуктора. В в случае установки в гаражных условиях, самостоятельно, себестоимость установки упирается в стоимость запчастей.
Добрый день всем читателям… ))
Возьмём немного повыше установки моста от Вольво и попробуем, вернее поставим мост от Шеви Малибу на Волгу…
Причина установки такого моста клиенту:
1) ГП 3.08 чего нету на мостах Вольво… Мост предназначался Волге 2410 догонялке с Чайковским V8 и 3 ст. АКПП… Следовательно отсюда нам нужна длинная ГП…
2) Работа с высоким крутящим моментом, на что мост изначально и рассчитан…
3) Ну и просто что-то новое и не обыденное… )))
Ну а теперь немного по порядку:
1) Подготавливаем мост…
2) Выставляем нужный угол наклона хвостовика и обвариваем заранее срезанные и подготовленные Волговские площадки заднего моста…
3) Едем к токарю… Да, да, именно к нему… ))) Изначально сверловка у них дюймовая…
В нашем случаем у нас сверловка 5*139 — её хватило впритык, но главное хватило… На 5*108 проблем никаких не будет…
Сверловка полуосей сделана, шпильки изготовлены и барабаны так же рассверлены… )))
4) Без каких либо проблем устанавливаем мост на место…
5) Так же у токаря сразу расточили хвостовик моста под Волговскую крестовину кардана, что бы дальнейшая замена оной была без проблем… Фланец как видно по фото хитрый — крестовины просто притягивается к нему сразу бугелями, зато кардан остаётся штатным… )))
6) Троса ручника особого геморроя тоже не принесли… Изготавливаем под них упорные ушки, крепим их к кузову и вставляем в них троса… Далее сращиваем Волговский трос с этими с помощью тросовых хомутов… И для более длинного хода тросов удлиняем сам рычаг механизма… Итог — ручник работает отменно… ))) В целом хоть тормоза и барабанные, но всё равно импортные — механизмы все продуманные и самоподводящиеся…
Всё! Мост готов — все довольны и всё хорошо! )))
НО! В нашем случае установки был маленький подводный камень… Если же мост от Вольво приблизительно на 10 мм. с каждой стороны уже в отличии от Волговского и в 99% на Вольво-мосты ставят проставки, то мост от Шеви наоборот приблизительно шире на 10 мм. с каждой стороны… В стандартной установке такого моста его ширина нам бы сыграла на руку, т.к. запас у любой Волги в плюс есть и машина бы смотрелась бы агрессивнее, НО не в нашем… ))) Ширина резины в нашем случае была 275/50/R16, что в нашем случае вылазило за рамки разумного… )))
Т.к. это мы продумали заранее, то клиент изначально когда приехал на установку моста привёз модные в наше время фендеры… ))) Сказали круглое носить, а квадратное катать — установили… ))) Здесь уже конечно на вкус… ))) Вариантов решения сами понимаете есть несколько, но в данном случае — это желание клиента… )))
Под тюнингом автомобиля обычно понимают настройку конкретной машины под конкретного водителя, изменение стандартных характеристик автомобиля, приближение их ко вкусам и запро-сам его владельца. В России тюнинг чаще всего ограничивается изменением дизайна кузова автомобиля за счет пластиковых накладок, кенгурятников, спойлеров или доработки интерьера. Фирм, выполняющих такую косметическую операцию, великое множество.Оттюнинговать таким образом можно практически любую отечественную, да и не только отечественную машину. Реже тюнинговые фирмы предлагают замену коробки передач на автоматическую и установку более мощного двигателя — либо форсированного отечественного, либо импортного.
Большая редкость — "настроенный" автомобиль, в котором воплощена гармония формы (внешности) и содержания (динамических характеристик) в сочетании с высоким уровнем безопасности. РОССИЙСКИЙ тюнинг выполняет и еще одну важ-ную функцию — он совершенствует наши серийные автомобили. Последнее особенно актуально, если мы говорим о тюнинге "Волги" моделей 31105, 3102 и 3110. Кожаный салон, полный электропакет и современная аудиосистема не решают всех проблем этого автомобиля, а установка мощного двигателя может даже усугубить недостаточную его управляемость. Представляем читателям нашего сайта один из немногих (если не единственный) тюнинговых центров, серьезно занимающийся настройкой содержания автомобилей "Волга", — "Авто Ателье МАМИ", которое работает исключительно с "Волгой".
На сей раз перед нами еще одна настроенная машина, у которой произведена комплексная доработка трансмиссии и подвески. Конструкция подвесок (шкворневая передняя и зависимая рессорная задняя) при современных скоростях делает "Волгу" небезопасным автомобилем. (Из отчета сравнительных испытаний "Волги" ГАЗ 3110, опубликованного в журнале "За рулем" №3/2002: ". Если на дороге попался шов или выбоина, "Волга" очень долго оправляется от возмущения. Ее переставляет по всей полосе, а на движение руля она отвечает сначала креном, потом выдерживает паузу и только потом начинает реагировать по-существу").
В "Авто Ателье МАМИ" считают, что лечение возможно только одним способом — хирургическим. При этом полностью отдают отчет в том, что при пересадке требуется очень бережный, инженерно-продуманный подход с точно дозированным, минимальным вмешательством в силовой каркас кузова автомобиля. Усиливая кузов, здесь широко используют опыт нашего автоспорта. В те участки, что отвели конструкторы ГАЗа, идеально вписались новая пружинная подвеска с продольными рычагами, стабилизатором, тягой Панара, а также задний мост от VOLVO 740. (Шум волговского редуктора достал многих). У этого автомобиля размерность колес такая же, как у "Волги". Продольные рычаги закрепили на специальном подрамнике, который спроектирован так, что передает усилия на те же точки, где крепились рессоры и на лонжерон.
Этим достигнуто распределение нагрузок на кузов от новой подвески, близкое к тому, что было в схеме с рессорами.
На передней подвеске установлен более мощный стабилизатор поперечной устойчивости и усилены пружины. Кропотливый подбор пружин, стабилизаторов и амортизаторов необходимо было сделать из-за увеличения массы машины, поскольку вместо ручной КПП на "Волгу" поставили автоматическую AW03 — 71L известной японской фирмы "Aisin-Warner", которая поставляет свои коробки передач на Ореl,Volvo и другие модели. В салоне "Волги", наконец, появился селектор АКПП. Четыре довольно длинные передачи японского "автомата" хорошо сочетаются с двигателем ЗМЗ-406.
Есть функция принудительного отключения четвертой передачи для динамических обгонов. Автоматическую коробку передач пристыковали к двигателю весьма оригинальным способом. От переходной план-шайбы, которую чаще всего применяют для соединения "неродных" агрегатов отказались. Из двух "колоколов" ("волговского" и от "автомата") сделали один, разрезав их и сварив в специальном приспособлении, соблюдая осевую центровку и параллельность торцов изделия. Такое решение упростило пристыковку первичного вала КПП к двигателю. Автоматическую коробку передач с задним мостом соединили импортными карданными валами. В "Авто Ателье" посчитали, что легче сделать на кузове "Волги" промежуточную опору карданного вала в другом месте, чем балансировать отечественные валы.
На машине установлены дисковые тормоза на обеих осях. Все тормозные механизмы — фирмы АТЕ. Они подобраны от разных моделей с учетом адаптации к "Волге" Главный тормозной цилиндр — со встроенным регулятором давления. Диски тормозов тоже импортные, они исключили все неприятности, связанные с перегревом и короблением отечественных изделий.
Под капотом у этой машины изменений немного: иной воздушный фильтр, с меньшим сопротивлением воздушному потоку и новый насос гидроусилителя. Результаты таких переделок проявляются при первой же поездке. Нет ощущения, что сидишь в автомобиле отечественного производства. Исчезли "клевки" автомобиля при торможении и "приседание" кормы при разгоне, резко уменьшились крены при прохождении поворотов на большой скорости. Небольшая поворачиваемость автомобиля обеспечивает значительный запас его устойчивости, придает уверенность водителю при любых режимах движения, любых маневрах и состоянии дороги, Чтобы сделать такой динамичный, комфортабельный и, главное, более безопасный автомобиль, нужно очень любить и хорошо знать старую, добрую "Волгу". Нелишне напомнить, что результат такого тюнинга сертифицирован, и проблем у владельца такого автомобиля с ГИБДД по поводу изменения конструкции не возникает.
АЛЕКСАНДР ШУБИН
Маленькое добавление от автора сайта.
На сегодняшний день есть два вариантах установки переделки задних мостов.
1. На первой белой волге установлена вся подвеска заднего моста от volvo в настоящее время это стоит больше 2500$.
2. на нижних фото зеленая волга — применена упрощённая схема установки, только мост с навесным, а всё остальное от "Волги". Это проще, технологичней и легко переставляется при замене кузова на обычном автосервисе или своими силами. Сейчас это делается на потоке в НАМИ, примерная цена от 1500$, но качественно с гарантией и возможностью выбора передаточного отношения редуктора. В в случае установки в гаражных условиях, самостоятельно, себестоимость установки упирается в стоимость запчастей.
Практически неотъемлемая часть свопа на Волгах — установка моста от Volvo.
Небольшой FAQ с allgaz’а.
Информация устаревает. Если есть интересная информация по разделам или опровержения, шлите сюда. Буду дополнять.
Если знаете адреса разборов, контакты мастеров, сами что-то можете сделать за деньги по теме — пишите здесь.
Полная портянка о вольвомостах тут.
Преимущества
Первое, что сразу почувствовалось — в салоне стало намного тише за счет снижения оборотов двигателя и более тихой работы главной пары.
Эффективность дисковых тормозов по сравнению с барабанными проявляется в большей степени на высоких скоростях, свыше 60 км/ч.
Что подходит
Подходит и от 740 и от 760 и от 940 выбирай и ставь.
Мосты отличаются задними крышками, тросики ручника разные.
Вольво мосты не под волговские диски, у них центральное отверстие меньше вольвовского. У волги 58,1, у вольвы 65,0.
Проще купить литьё с большим центральным отверстием. Я в Москве пока только одну контору нашёл растачивающую центральные отверстия, расточка одного литого диска 1500, так что стальные растачивать смысла не вижу.
Проще и качественнее: снял полуоси, выбил болты дядя токарь проточил посадочные места под диски, теперь туда подходят все диски от волги
Колесные гайки на вольво мост М12х1.5
Чертеж переходника от SergeyRast :
Ширина
vovan23 Вольвомост уже волговского, не помешают проставки. но стандартные шпильки не примут проставку толще 5мм ибо короткие. в помощь проставки- расширители. у меня стоят проставки в 40мм
Стояночный тормоз
На стояночный тормоз идут отдельные колодки — барабанные, соответствено к этим колодкам нужны крепления, пружины и хреновина которая их будет разводить при натяжении троса ручника.
Если получится фотографию сделать — выложу. Ручник делается тросами от вольвы, но подключается на штатную планку. Единственная серьёзная доработка — кронштейн крепления оплетки троса возле рычага: на волге его не было в конструкции, надо изготовить и закрепить на стеночке тоннеля.
Вот только осталось желание поработать с соотношениями плеч рычагов, сделать больше ход троса (усилия рычага вполне достаточно для разведения колодок).
Есть разные конструкции подключения ручного тормоза: либо трос вращает некий винт, давящий на колодку рабочего тормоза (прижимает её к диску), либо трос распирает пару маленьких колодок, прижимающихся к маленькому барабану. В первом случае переделок минимум. Даже можно вообще обойтись штатным волговским тросом, немного помудрив с его подключением к рычагам на суппортах.
Во втором случае используется 2 троса: один короткий, от колеса (вроде как левого) до середины моста, второй длинный — от другого колеса, через середину моста (цепляет короткий трос) и на рычаг в салоне. Если собрать все троса, колодки и механизмы от вольвы, то самая большая проблема возникнет с заделкой троса в рычаг. Надо сделать опору для оплетки троса (на волге такого нет!) а сам трос можно без проблем зацепить за штатный волговский рычаг. Хода троса маловато, но достаточно для удержания машины на эстакаде на 4-5 щелчке.
Штуцера
На вольво другие штуцера на трубках. Я просто взял тормозные трубки и с одной стороны поставил вольвовский штуцер, с другой волговский. Это трубки на сам мост, от колёс к тройнику, сам тройник остаётся волговский, ну и остальная система тоже.
на суппорта идеально подходят передние шланги от 31105 и 3110. Нужен тройник и трубки вдоль моста.
Кардан
В соединении кардан-фланец моста отверстия немного не совпадают, чтобы прикрутить надо сразу все 4 болта вставить, а потом только затягивать.
большая глупость так делать, нужно либо немного расточить отверстия в флянце кардана, либо, что предпочтительнее, выполнить проставку, компенсирующую меньший вылет фланца вольвомоста относительно волгомоста
Чё к чему варить-то?
на вольво мост приварить крепеж стабилизатора. Они продаются отдельно. И площадку крепления ресоры.
Масло однозначно сменить в процессе установки. Залить не "жлобясь" толковую синтетику.
Передаточные числа
Пары есть от 3.1 до 4.1
а именно 3.1 3.3. 3.5 3.75 3.9 и 4.1
Volvo 940 2.3 i
Передаточное отношение главной пары 3.31 (3.74)
Volvo 940 2.0 i 16V Turbo
Передаточное отношение главной пары 3.73
Volvo 940 2.8 i V6
Передаточное отношение главной пары 3.54
соответствие пар в мостах Вольво
самоблок——обычный — пара
1216232——1216147 — 3.31
1216233——1216144 — 3.54
1216234——1216146 — 3.73
1216235——1216156 — 3.91
1216237——1216148 — 3.73
1216238——1216150 — 3.91
1216239——1216221 — 4.10
1216291——1216176 — 3.31
1216292——1216154 — 3.54
1216293——1216153 — 3.73
1216294——1216177 — 3.91
1216298——1216157 — 3.54
1216304——1216180 — 3.54
1216316——1216315 — 4.10
1216408———————-3.73
Спидометр
Кстати. для моста с ГП 3.6 со спидометром мудрить не надо ничего, т.к. у нас есть ГП 3.58 и для нее есть шестерня ))))) И все таки 3.3 (кажется такая) пара это слишком тяжко, даже для 406-ого ))))) 3.6 самое то
Проблемы
у половины б/у суппортов клинит один цилиндр поэтому они вроде тормозят а вроде нет.
лечение — либо попытаться раскачать, либо менять, ибо бывает так, что они не двигаются вообще…
Установка данного моста у меня проходила в 2 захода, поэтому буду выкладывать разные фотки. не удивляйтесь… в реале у меня было 3 вольвовских моста. 1й с главной парой 3,54, 2й с главной парой 3,73 и 3й тот который сейчас стоит на авто с главной парой 4,10.
2. Деинсталяция волговского моста
Гыыы… процесс не реально увлекательный… советую без помощников к нему не приступать… он тяжелее вольвовского в два раза.
3. Предварительная подготовка Volvo моста
Подготовка к установке моста заключается в привариванию площадок под рессоры.
Все сложности в установке заключаются в том что вольвовский мост тоньше, для этого нам и нужны часть чулка от волговского моста с площадками рессор.
Мост надо предварительно не сильно зажать стремянками для того чтобы выставить его ровно не рессорах и задать правильный угол для установки угла наклона хвостовика, он должен быть на 2-3 градуса приподнят вверх для того чтобы разгрузить работу крестовины кардана.
Как только все параметры выставлены на авто, окончательно фиксируем стремянки и сваркой прихватываем куски волго чулков к мосту.
После того этого вынимаем мост и окончательно привариваем волгочулки к вольвомосту.
ВНИМАНИЕ! Метал из которого сделаны чулки вольво моста находится под напряжением, обваривать его вкруговую НЕЛЬЗЯ! Для того чтобы надёжно зафиксировать волгочулки необходимо перед установкой просверлить в них 6-9 дырок, для использования метода электрозаклёпки(что это такое читаем в Гугл).
Если всё же не удалось найти старого моста от волги, то можно воспользоваться другим способом. Для утолщения вольво чулка используется любая труба которая в приваренном состоянии будет такой же толщины как и волговский чулок. а вместо рессорных площадок использовать металлический профиль 80ку. Толщина метала профиля 5 мм. поэтому прорезать в нём дырки очень сложно и муторно, но когда нет выхода, как вариант можно использовать. На предыдущих фотках куски волговского чулка с рессорными площадками я приварил на свой первый мост с парой 3,73… а когда мне потребовалось ставить мост с парой 4,10 то мне пришлось изготавливать рессорную площадку из металлического профиля… Но первый вариант всётаки более правильный и простой в исполнении.
4. Установка Volvo моста на волгу
Впечатления от 2х мостов которые стояли у меня на авто.
Мост с парой 3,73 от 740 вольвы:
после тест драйва примерно 3 недели скажу честно… не понравилось… машина сильно отупела, резкий разгон требует больше топтать педаль газа. передачи конечно удинились, но по сути пропала тяговая 1 передача… Если ехать по пустой трассе с постоянной скорость 120 кмч то обороты немного меньше, но обгоны стали тяжелей… резкий подхват только на 3й передаче… НО…
Для простой езды без гонок, резких ускорений, мост в самый раз… так как обороты двигателя теперь ниже, в салоне стало тише… для тракторного 402го ИМХО в самый раз.
Мост с парой 4,10 от 940 вольвы:
Проехал пока на нём не много, но уже жутко нравитсо, лёгкий подхват, резкие ускорения, хорошие ускорения на 4й передаче с 60 кмч.
Также был проведён тест драйв по трассе — скорость набирает быстрее чем с парой 3,9 и свободно держался за ауди а6(древняя какаето) гдето 140-160 ускорения и замедления вместе с ней… без особых топтаний педали газа… После поездки по трассе в таком режиме расход оставил… приготовились… 7 литров газа на 100 км. О_О Теперь надо измерить расход по городу.
Про то что в салоне тишина и отсутствие вибраций думаю писать не надо… А дисковые тормоза это вообще песня!
Блокируемый дифференциал Trac-Lock. Установка в задний мост VOLVO 740.
По материалам сайта
Вольво 740 Универсал ( в нашем случае 90 года выпуска) в условиях нашей русской зимы достаточно легко (в силу своего веса и заднего привода) зарывается в снег там, где, например, ВАЗ-2109 проехал бы не особо напрягась. Именно поэтому возникло желание оснастить задний мост (у универсалов 700 серии задняя подвеска зависимая, мост неразрезной) дифференциалом повышенного трения (LSD). При исследовании этого вопроса оказалось, что модель заднего моста - Dana 30, то есть такой же мост, какой ставят на автомобили Jeep (в качестве переднего) у же много лет.

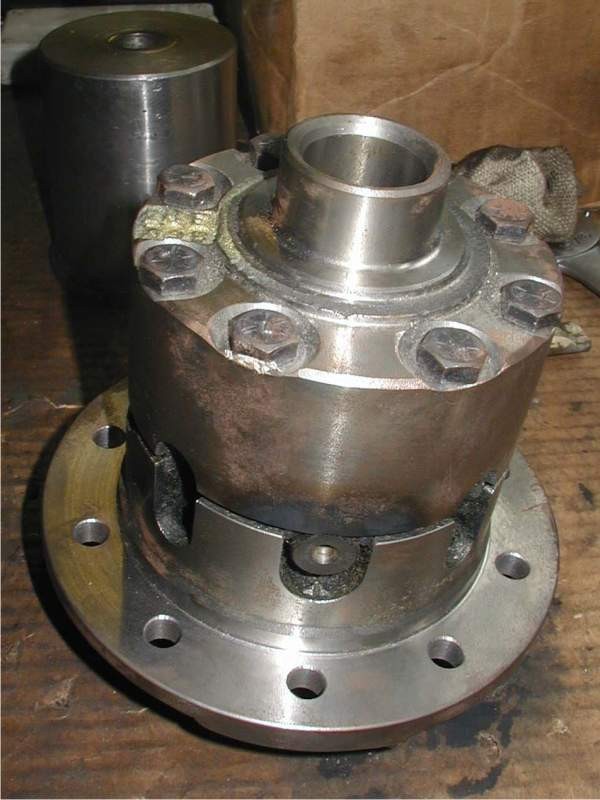

Был куплен дифференциал повышенного трения Trac-Lock для моста модели Dana 30 (предварительно выяснили передаточное отношение главной пары в мосте Вольво).
После вскрытия моста.
. выявилось две проблемы:

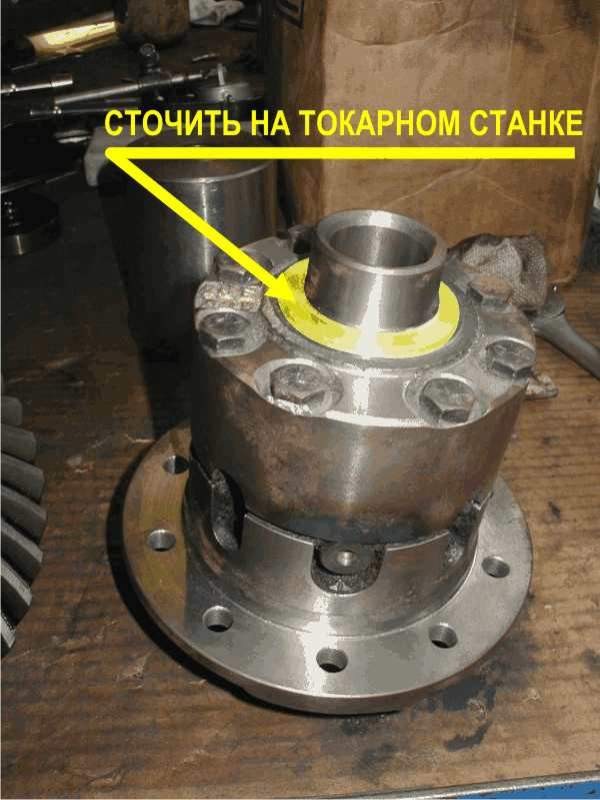

1. Дифференциал повышенного трения нужно сдвинуть вправо, чтобы правильно отрегулировать зазоры в главной паре. Скорее всего это произошло от того, что мост Dana 30 на Вольво старой конструкции (она поменялась у автомобилей Jeep примерно в 1989 году), а дифференциал - для моста новой конструкции. Чтобы решить эту проблему, понадобилось сточить на токарном станке выступ около посадочного места подшипника, в результате чего подшипник "сел" глубже к дифференциалу.
2. Мост Вольво отличается от обычного моста Dana 30 тем, что датчик Холла, подающий импульсы для спидометра расположен на этом автомобиле в заднем мосту, а не на выходном валу коробки передач, как это делается обычно. На снимке видно кольцо с зубцами, которое, вращаясь возбуждает импульсы в дачике Холла.

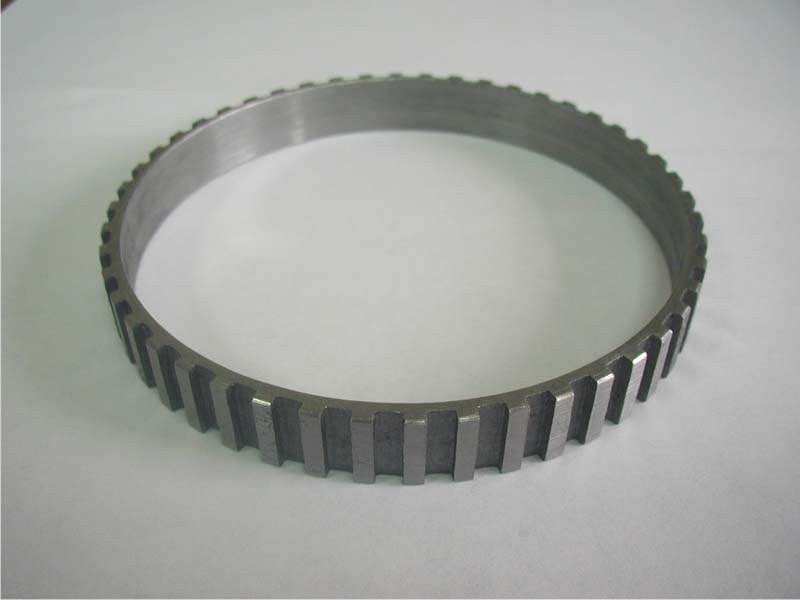

Было выточено кольцо с тем же количеством зубцов и, на холодную, с натягом, напрессовано на дифференциал повышенного трения. В силу того, что дифференциал повышенного трения в месте посадки кольца имеет больший диаметр, то и диаметр по внешней поверхности зубков получился побольше. Это потребовало, при окончательном монтаже, дополнительной регулировки расстояния между датчиком и зубцами.

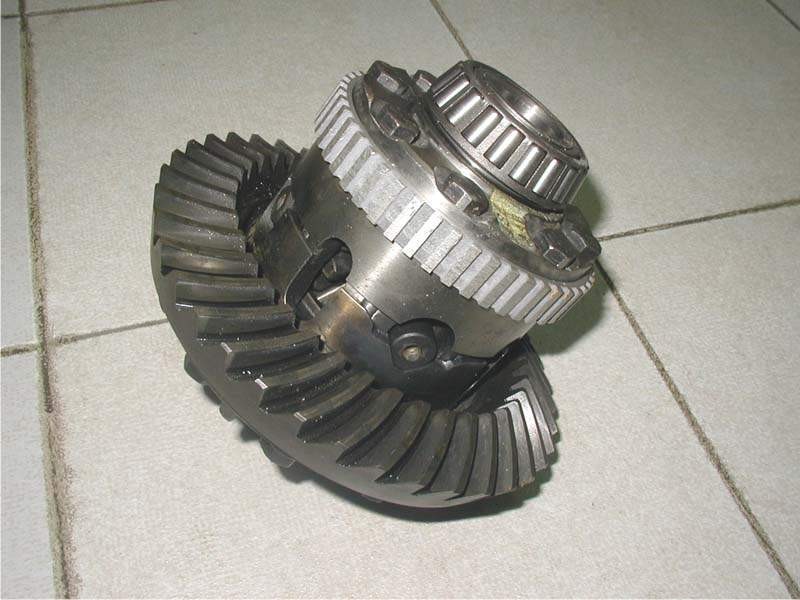

Дифференциал повышенного трения, готовый к установке на мост. Кольцо напрессовано, подшипник тоже, шестерня главной передачи установлена.

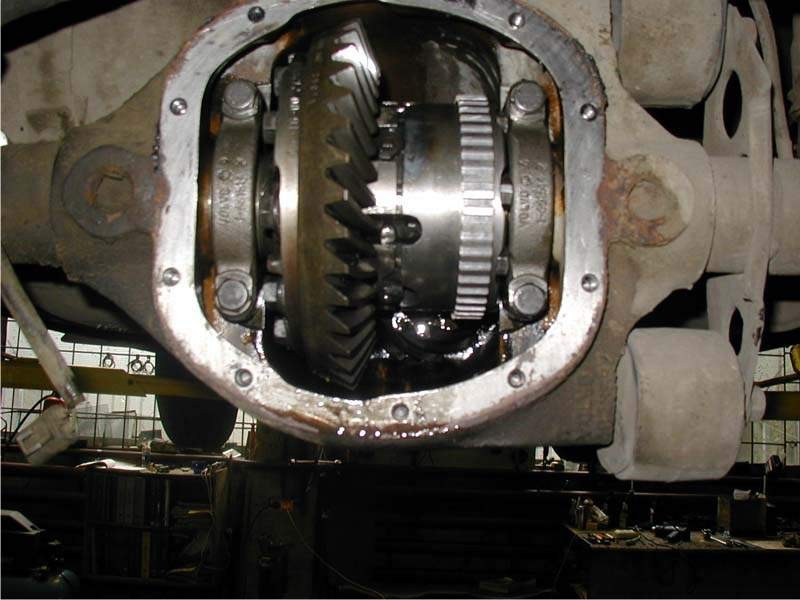

Дифференциал повышенного трения установлен в мост.
Через окно для датчика скорости видны зубцы установленного кольца. При его напрессовке необходимо предварительно, путем "примерки" выяснить точное место, чтобы зубцы кольца оказались точно напротив датчика. При установке датчика, регулировка зазора до зубцов осуществляется установкой дополнительных шайб под датчик.
Руководство на английском языке по техническому обслуживанию и ремонту автомбилей Volvo 740 и Volvo 760 1982-1988 годов выпуска с бензиновыми двигателями.
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомбилей Volvo 700-й серии.
Руководство на английском языке по техническому обслуживанию и ремонту автомбилей Volvo 740 и Volvo 760 1982-1991 годов выпуска с бензиновыми двигателями.
Сборник руководств на английском языке по техническому обслуживанию и ремонту двигателей моделей B 28 и B 28F автомобилей Volvo 700-й серии с 1982 года выпуска.
Сборник руководств на английском языке по техническому обслуживанию и ремонту автомбилей Volvo 700-й серии с 1982 года выпуска
Руководство на английском языке по устройству, техническому обслуживанию и ремонту АКПП моделей AW 70/70L/71/71L/72L автомобилей Volvo 700-й серии с 1982 года выпуска
Руководство на английском языке по устройству, техническому обслуживанию и ремонту МКПП моделей M 46/47/47 II автомобилей Volvo 700-й серии.
Руководство по техническому обслуживанию и ремонту автомбилей Volvo 740 и Volvo 760
Руководство по техническому обслуживанию и ремонту автомбилей Volvo 700/900/850 1991-1997 годов выпуска.
Руководство по техническому обслуживанию и ремонту ремонту автомбилей Volvo 740 и Volvo 760 с 1982 года выпуска с бензиновыми и дизельными двигателями.
Руководство по техническому обслуживанию и ремонту автомбилей Volvo 740 и Volvo 760 с бензиновыми и дизельными двигателями.
Руководство по эксплуатации и ремонту автомбилей Volvo 240/740/760/780/940/960 с 1990 года выпуска с бензиновыми двигателями.
Руководство по техническому обслуживанию и ремонту автомбилей Volvo 240/740/760 1981-1987 годов выпуска.
Руководство по эксплуатации, техническому обслуживанию и ремонту ремонту автомбилей Volvo 740 и Volvo 760 1982-1991 годов выпуска.
Скидки от справочной
При упоминании АСС вы можете получить скидки на запчасти и услуги
Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.
Читайте также:
