Схема предохранителей камаз 5490
Обновлено: 08.01.2025
В создании участие принимали инженеры из концерна Daimler.
Прообразом КамАЗ 5490 стал Mercedes-Benz Axor, выпускающийся с 2001 года.
Блок предохранителей КамАЗ-5490 (65206, 65207).
| Обозначение | Номинал | Потребитель | Состояние выключателя основного питания / замка зажигания |
| FU1.1 | 5A | Блок управления ЭФУ | Вкл / ON |
| FU1.2 | 5A | Блок управления пневмоподвеской | Вкл / ON |
| FU1.3 | 5A | Блок управления электрооборудованием (CBCU) | Вкл / ON |
| FU1.4 | 5A | Блок управления EBS | Вкл / ON |
| FU1.5 | 5A | Блок управления двигателем ADM3 | Вкл / ON |
| FU1.6 | 10A | Блок управления системы нейтрализации | Вкл / ON |
| FU1.7 | 10A | Блок управления двигателем MR2 | Вкл / ON |
| FU1.8 | |||
| FU1.9 | 10A | Блок управления ретардером | Вкл / ON |
| FU1.10 | 5A | Разъем OBD диагностики | Вкл / ON |
| FU1.11 | 5A | Тахограф / комбинация приборов | Вкл / ON |
| FU1.12 | 5A | Разъем для спецнадстроек | Вкл / ON |
| FU2.1 | |||
| FU2.2 | 10A | Панель управления со стороны водителя | Вкл / ON |
| FU2.3 | |||
| FU2.4 | 5A | Обмотка возбуждения генератора | Вкл / ON |
| FU2.5 | 5A | Блок управления центральным замком | Вкл / ON |
| FU2.6 | |||
| FU2.7 | 5A | Привод управления люка | Вкл / ACC |
| FU2.8 | 20A | Кондиционер | Вкл / ACC |
| FU2.9 | 15A | Панель управления со стороны водителя | Вкл / ACC |
| FU2.10 | 15А | Панель управления дверь со стороны пассажира | Вкл / ACC |
| FU2.11 | 5A | Аудиосистема | Вкл / ACC |
| FU2.12 | 10A | Прикуриватель | Вкл / ACC |
| FU3.1 | 15А | Блок управления EBS | Вкл / 0 |
| FU3.2 | 15А | EBS прицепа | Вкл / 0 |
| FU3.3 | 15А | Блок управления пневмоподвеской | Вкл / 0 |
| FU3.4 | 15А | Осушитель | Вкл / 0 |
| FU3.5 | |||
| FU3.6 | 10А | Блок управления ретардером | Вкл / 0 |
| FU3.7 | 10А | Комбинация приборов | Вкл / 0 |
| FU3.8 | 20A | Блок управления ЭФУ | Вкл / 0 |
| FU3.9 | 10А | Разъем OBD диагностики | Вкл / 0 |
| FU3.10 | 10А | Блок управления электрооборудованием | Вкл / 0 |
| FU3.11 | 20A | Блок управления электрооборудованием CBCU гр.4 | Вкл / 0 |
| FU3.12 | 15А | Блок управления EBS | Вкл / 0 |
| FU4.1 | 20A | Электронасос подъема / опускания кабины | Вкл / 0 |
| FU4.2 | 10А | Освещение салона | Вкл / 0 |
| FU4.3 | 10А | Разъем для спецнадстроек | Вкл / 0 |
| FU4.4 | 5А | Питание клавиш и датчиков | Вкл / 0 |
| FU4.5 | 10А | Аудиосистема | Вкл / 0 |
| FU4.6 | 10А | Обогрев стекла | Вкл / 0 |
| FU4.7 | 10А | Фара сцепки | Вкл / 0 |
| FU4.8 | 10А | Розетка 24В | Вкл / 0 |
| FU4.9 | 10А | Звуковой сигнал | Вкл / 0 |
| FU4.10 | 5А | Реле дистанционного включения АКБ | Вкл / 0 |
| FU4.11 | |||
| FU4.12 | |||
| FU5.1 | 15А | Подогрев топлива в топливозаборнике | Не зависит / 0 |
| FU5.2 | 15А | Подогрев топлива в ФГОТ | Не зависит / 0 |
| FU5.3 | |||
| FU5.4 | 5А | Тахограф | Не зависит / 0 |
| FU5.5 | 10А | Блок управления двигателем ADM3 | Не зависит / 0 |
| FU5.6 | 15А | Блок управления системы нейтрализации | Не зависит / 0 |
| FU5.7 | 20А | Блок управления электрооборудованием CBCU гр.1 | Не зависит / 0 |
| FU5.8 | 20А | Блок управления электрооборудованием CBCU гр.2 | Не зависит / 0 |
| FU5.9 | 20А | Блок управления электрооборудованием CBCU гр.5 | Не зависит / 0 |
| FU5.10 | 20А | Блок управления электрооборудованием CBCU гр.6 | Не зависит / 0 |
| FU5.11 | 25А | ПЖД | Не зависит / 0 |
| FU5.12 | |||
| FU6.1 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.2 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.3 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.4 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.5 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.6 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.7 | 15A | Подогрев сиденья | Не зависит / ON |
| FU6.8 | |||
| FU6.9 | 15А | Блок управления центральным замком | Вкл / 0 |
Блок реле
| К1 | Реле режимов стеклоочистителя |
| К2 | Реле торможения стеклоочистителя |
| К3 | Реле фары сцепки |
| К4 | Реле звукового сигнала |
| К5 | Реле подогрева топлива |
| К6 | Реле блокировки опрокидывания кабины |
| К7 | Реле блокировки отключения АКБ |
| К8 | Реле кондиционера |
Расположение предохранителей и реле.
Блок предохранителей и реле установлен в панели приборов со стороны пассажира. Для доступа - необходимо отвернуть крепления и снять крышку блока предохранителей.
Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте назначение со своей документацией или схемами на обратной стороне защитной крышки либо внутри блока.
Общая схема расположения блоков
Описание
- Блок реле за панелью выключателей
- Блок предохранителей (F2, F3, F4, F6)
- Второй блок реле
- Предохранитель F1
- Реле стартера
- Реле сигнализатора
- Реле стеклоочистителя
- Реле – прерыватель указателей поворота.
Блок реле за панелью выключателей
Схема
Назначение
- Реле АБС
- Реле блокировки стартера
- Реле торможения
- Реле сцепления
- Реле подогрева топлива
- Реле ЭФУ
- Реле дневных ходовых огней
- Реле датчика останова платформы
- Реле заднего противотуманного фонаря
- Реле масло отделителя.
Блок предохранителей
Фото – схема
Общее обозначение
ряд F2
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
ряд F4
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Второй блок реле
Схема
Расшифровка
- реле управления питанием после замка выключателя приборов и стартера
- реле выключателя приборов и стартера
- реле включения аккумуляторной батареи
- реле сигналов торможения
- реле заднего хода
- реле звукового сигнала
- реле ближнего света
- реле дальнего света
- реле задних противотуманных фар
- реле противотуманных фар
- реле габаритных огней
Предохранитель F1
Схема
Описание
- питание
- радиооборудование
- жгут проводов цепи ЭФУ
- на блок предохранителей F2
- кабель осушителя
- выключатель приборов и стартера
- реле стартера
- на блок предохранителя F3 после выключателя приборов и стартера
- на блок предохранителя F3 до выключателя приборов и стартера
- предохранитель 60 А
- предохранитель 30 А
Предохранитель под капотом
Блок силовых предохранителей может быть установлен на панели передка кабины.
Магистральный седельный тягач Камаз 5490 класса Евро 5 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с различными модификациями и изменениями (КамАЗ 5491, 65206, 65207, 6580). В данной публикации вы найдете описание предохранителей и реле Камаз 5490 Евро 5 со схемой блока и местом их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блока и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего КамАЗа. Сверяйте описание со своей технической документацией или схемой.
Блок предохранителей и реле в салоне
Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.
С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.
Общая схема
Описание предохранителей
| ">FU1.1 | ">5A Блок управления ЭФУ |
| ">FU1.2 | ">5A Блок управления пневмоподвеской |
| ">FU1.3 | ">5A Блок управления электрооборудованием (CBCU) |
| ">FU1.4 | ">5A Блок управления EBS |
| ">FU1.5 | ">5A Блок управления двигателем ADM3 |
| ">FU1.6 | ">10A Блок управления системы нейтрализации |
| ">FU1.7 | ">10A Блок управления двигателем MR2 |
| ">FU1.8 | |
| ">FU1.9 | ">10A Блок управления ретардером |
| ">FU1.10 | ">5A Разъем OBD диагностики |
| ">FU1.11 | ">5A Тахограф / комбинация приборов |
| ">FU1.12 | ">5A Разъем для спецнадстроек |
| ">FU2.1 | |
| ">FU2.2 | ">10A Панель управления со стороны водителя |
| ">FU2.3 | |
| ">FU2.4 | ">5A Обмотка возбуждения генератора |
| ">FU2.5 | ">5A Блок управления центральным замком |
| ">FU2.6 | |
| ">FU2.7 | ">5A Привод управления люка |
| ">FU2.8 | ">20A Кондиционер |
| ">FU2.9 | ">15A Панель управления со стороны водителя |
| ">FU2.10 | ">15A Панель управления дверь со стороны пассажира |
| ">FU2.11 | ">5A Аудиосистема |
| ">FU2.12 | ">10A Прикуриватель |
| ">FU3.1 | ">Блок управления EBS |
| ">FU3.2 | ">15A EBS прицепа |
| ">FU3.3 | ">15A Блок управления пневмоподвеской |
| ">FU3.4 | ">15A Осушитель |
| ">FU3.5 | |
| ">FU3.6 | ">10А Блок управления ретардером |
| ">FU3.7 | ">10А Комбинация приборов |
| ">FU3.8 | ">20А Блок управления ЭФУ |
| ">FU3.9 | ">10А Разъем OBD диагностики |
| ">FU3.10 | ">10А Блок управления электрооборудованием (дворники) |
| ">FU3.11 | ">20А Блок управления электрооборудованием CBCU гр.4 |
| ">FU3.12 | ">15А Блок управления EBS |
| ">FU4.1 | ">20А Электронасос подъема / опускания кабины |
| ">FU4.2 | ">10А Освещение салона |
| ">FU4.3 | ">10А Разъем для спецнадстроек |
| ">FU4.4 | ">5A Питание клавиш и датчиков |
| ">FU4.5 | ">10А Аудиосистема |
| ">FU4.6 | ">10А Обогрев стекла |
| ">FU4.7 | ">10А Фара сцепки |
| ">FU4.8 | ">10А Розетка 24В |
| ">FU4.9 | ">10А Звуковой сигнал |
| ">FU4.10 | ">5A Реле дистанционного включения АКБ |
| ">FU4.11 | |
| ">FU4.12 | |
| ">FU5.1 | ">15А Подогрев топлива в топливозаборнике |
| ">FU5.2 | ">15А Подогрев топлива в ФГОТ |
| ">FU5.3 | |
| ">FU5.4 | ">5A Тахограф |
| ">FU5.5 | ">10А Блок управления двигателем ADM3 |
| ">FU5.6 | ">15А Блок управления системы нейтрализации |
| ">FU5.7 | ">20А Блок управления электрооборудованием CBCU гр.1 |
| ">FU5.8 | ">20А Блок управления электрооборудованием CBCU гр.2 |
| ">FU5.9 | ">20А Блок управления электрооборудованием CBCU гр.5 |
| ">FU5.10 | ">20А Блок управления электрооборудованием CBCU гр.6 |
| ">FU5.11 | ">25А ПЖД |
| ">FU5.12 | |
| ">FU6.1 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.2 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.3 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.4 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.5 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.6 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.7 | ">15А Подогрев сиденья |
| ">FU6.8 | |
| ">FU6.9 | ">15А Блок управления центральным замком |
За прикуриватель отвечает предохранитель под номером FU2.12.

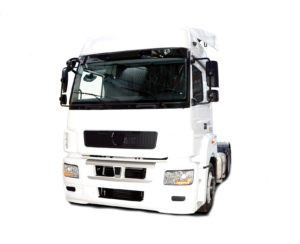

Тягач КАМАЗ 5490 класса Евро 5 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах с различными модификациями и изменениями (КАМАЗ 5491, 65206, 65207, 6580). В данной публикации вы найдете описание предохранителей и реле Камаз 5490 Евро 5 с блок-схемой и их расположением. Выберите предохранитель, отвечающий за прикуриватель.
Исполнение блока и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашего КамАЗа. Сверьте описание с вашей технической документацией или схемой.
Блок предохранителей и реле в салоне
Основной блок с предохранителями и реле находится в салоне, за защитным кожухом.
На оборотную сторону которого может быть нанесена реальная схема с обозначением вашего КАМАЗ.
| ФУ1.1 | 5А блок управления ЭФУ |
| ФУ1.2 | 5А Блок управления пневматической подвеской |
| ФУ1.3 | Электрический блок управления 5A (CBCU) |
| ФУ1.4 | Блок управления EBS 5А |
| ФУ1.5 | 5А Блок управления двигателем АДМ3 |
| ФУ1.6 | 10А Блок управления системой нейтрализации |
| ФУ1.7 | 10А Блок управления двигателем MR2 |
| ФУ1.8 | |
| ФУ1.9 | 10А блок управления замедлителем |
| ФУ1.10 | 5А диагностический разъем БД |
| ФУ1.11 | 5A Тахограф/приборная панель |
| ФУ1.12 | Разъем 5A для специальных аксессуаров |
| ФУ2.1 | |
| ФУ2.2 | 10A Панель управления со стороны водителя |
| ФУ2.3 | |
| ФУ2.4 | Обмотка возбуждения генератора 5А |
| ФУ2.5 | 5А Блок управления центральным замком |
| ФУ2.6 | |
| ФУ2.7 | 5A Привод управления люком |
| ФУ2.8 | 20А Кондиционер |
| ФУ2.9 | 15A Панель управления со стороны водителя |
| ФУ2.10 | 15A Панель управления двери пассажира |
| ФУ2.11 | Аудиосистема 5А |
| ФУ2.12 | 10А прикуриватель |
| ФУ3.1 | Блок управления EBS |
| ФУ3.2 | 15A прицеп EBS |
| ФУ3.3 | 15А Блок управления пневматической подвеской |
| ФУ3.4 | 15А осушитель |
| ФУ3.5 | |
| ФУ3.6 | 10А блок управления замедлителем |
| ФУ3.7 | Панель приборов 10А |
| ФУ3.8 | Блок управления ЭФУ 20А |
| ФУ3.9 | 10А диагностический разъем БД |
| ФУ3.10 | 10А Электрический блок управления (стеклоочистители) |
| ФУ3.11 | 20А Электроблок управления CBCU гр.4 |
| ФУ3.12 | Блок управления EBS 15А |
| ФУ4.1 | Электронасос 20А для подъема/опускания кабины |
| ФУ4.2 | 10А Внутреннее освещение |
| ФУ4.3 | Разъем 10А для специальных принадлежностей |
| ФУ4.4 | Блок питания 5А для ключей и датчиков |
| ФУ4.5 | Аудиосистема 10А |
| ФУ4.6 | 10А подогрев стекла |
| ФУ4.7 | 10А стыковочный фонарь |
| ФУ4.8 | Розетка 10А 24В |
| ФУ4.9 | Звуковой сигнал 10А |
| ФУ4.10 | Реле дистанционного запуска батареи 5A |
| ФУ4.11 | |
| ФУ4.12 | |
| ФУ5.1 | 15A Подогрев топлива на входе топлива |
| ФУ5.2 | 15A Подогрев топлива в FGOT |
| ФУ5.3 | |
| ФУ5.4 | Тахограф 5А |
| ФУ5.5 | 10А Блок управления двигателем АДМ3 |
| ФУ5.6 | 15А Блок управления системой нейтрализации |
| ФУ5.7 | 20А Электроблок управления CBCU гр.1 |
| ФУ5.8 | 20А Электроблок управления CBCU гр.2 |
| ФУ5.9 | 20А Электроблок управления CBCU гр.5 |
| ФУ5.10 | 20А Электроблок управления CBCU гр.6 |
| ФУ5.11 | 25А ПЖД |
| ФУ5.12 | |
| ФУ6.1 | 15A Электрический блок управления MUX4-P |
| ФУ6.2 | 15A Электрический блок управления MUX4-P |
| ФУ6.3 | 15A Электрический блок управления MUX4-P |
| ФУ6.4 | 15A Электрический блок управления MUX4-P |
| ФУ6.5 | 15A Электрический блок управления MUX4-P |
| ФУ6.6 | 15A Электрический блок управления MUX4-P |
| ФУ6.7 | 15А подогрев сидений |
| ФУ6.8 | |
| ФУ6.9 | 15А Блок управления центральным замком |
Предохранитель под номером FU2.12 отвечает за прикуриватель.
Исполнение блока и назначение элементов в них может отличаться и зависит от года выпуска и уровня оснащения вашего КамАЗA. Сверяйте описание со своей технической документацией или схемой.
Блок предохранителей и реле в салоне
Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.
С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.
Общая схема
Описание предохранителей
| ">FU1.1 | ">5A Блок управления ЭФУ |
| ">FU1.2 | ">5A Блок управления пневмоподвеской |
| ">FU1.3 | ">5A Блок управления электрооборудованием (CBCU) |
| ">FU1.4 | ">5A Блок управления EBS |
| ">FU1.5 | ">5A Блок управления двигателем ADM3 |
| ">FU1.6 | ">10A Блок управления системы нейтрализации |
| ">FU1.7 | ">10A Блок управления двигателем MR2 |
| ">FU1.8 | |
| ">FU1.9 | ">10A Блок управления ретардером |
| ">FU1.10 | ">5A Разъем OBD диагностики |
| ">FU1.11 | ">5A Тахограф / комбинация приборов |
| ">FU1.12 | ">5A Разъем для спецнадстроек |
| ">FU2.1 | |
| ">FU2.2 | ">10A Панель управления со стороны водителя |
| ">FU2.3 | |
| ">FU2.4 | ">5A Обмотка возбуждения генератора |
| ">FU2.5 | ">5A Блок управления центральным замком |
| ">FU2.6 | |
| ">FU2.7 | ">5A Привод управления люка |
| ">FU2.8 | ">20A Кондиционер |
| ">FU2.9 | ">15A Панель управления со стороны водителя |
| ">FU2.10 | ">15A Панель управления дверь со стороны пассажира |
| ">FU2.11 | ">5A Аудиосистема |
| ">FU2.12 | ">10A Прикуриватель |
| ">FU3.1 | ">Блок управления EBS |
| ">FU3.2 | ">15A EBS прицепа |
| ">FU3.3 | ">15A Блок управления пневмоподвеской |
| ">FU3.4 | ">15A Осушитель |
| ">FU3.5 | |
| ">FU3.6 | ">10А Блок управления ретардером |
| ">FU3.7 | ">10А Комбинация приборов |
| ">FU3.8 | ">20А Блок управления ЭФУ |
| ">FU3.9 | ">10А Разъем OBD диагностики |
| ">FU3.10 | ">10А Блок управления электрооборудованием (дворники) |
| ">FU3.11 | ">20А Блок управления электрооборудованием CBCU гр.4 |
| ">FU3.12 | ">15А Блок управления EBS |
| ">FU4.1 | ">20А Электронасос подъема / опускания кабины |
| ">FU4.2 | ">10А Освещение салона |
| ">FU4.3 | ">10А Разъем для спецнадстроек |
| ">FU4.4 | ">5A Питание клавиш и датчиков |
| ">FU4.5 | ">10А Аудиосистема |
| ">FU4.6 | ">10А Обогрев стекла |
| ">FU4.7 | ">10А Фара сцепки |
| ">FU4.8 | ">10А Розетка 24В |
| ">FU4.9 | ">10А Звуковой сигнал |
| ">FU4.10 | ">5A Реле дистанционного включения АКБ |
| ">FU4.11 | |
| ">FU4.12 | |
| ">FU5.1 | ">15А Подогрев топлива в топливозаборнике |
| ">FU5.2 | ">15А Подогрев топлива в ФГОТ |
| ">FU5.3 | |
| ">FU5.4 | ">5A Тахограф |
| ">FU5.5 | ">10А Блок управления двигателем ADM3 |
| ">FU5.6 | ">15А Блок управления системы нейтрализации |
| ">FU5.7 | ">20А Блок управления электрооборудованием CBCU гр.1 |
| ">FU5.8 | ">20А Блок управления электрооборудованием CBCU гр.2 |
| ">FU5.9 | ">20А Блок управления электрооборудованием CBCU гр.5 |
| ">FU5.10 | ">20А Блок управления электрооборудованием CBCU гр.6 |
| ">FU5.11 | ">25А ПЖД |
| ">FU5.12 | |
| ">FU6.1 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.2 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.3 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.4 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.5 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.6 | ">15А Блок управления электрооборудованием MUX4-P |
| ">FU6.7 | ">15А Подогрев сиденья |
| ">FU6.8 | |
| ">FU6.9 | ">15А Блок управления центральным замком |
ЗA прикуриватель отвечает предохранитель под номером FU2.12.
Назначение реле и схема
- К1 Реле режимов стеклоочистителя
- К2 Реле торможения стеклоочистителя
- К3 Реле фары сцепки
- К4 Реле звукового сигнала
- К5 Реле подогрева топлива
- К6 Реле блокировки опрокидывания кабины
- К7 Реле блокировки отключения АКБ
- К8 Реле кондиционера
Видео про предохранители Камаз 5490 Евро 5
Отказали дворники на КАМАЗе 5490/смотрим предохранитель FU3.10 КамАЗ 5490. Не работают дворники. КамАЗ Нео 5490 Ошибка ERROR автономки Eberspacher КАМАЗ-5490 (М1840) НЕ РАБОТАЮТ ЗАДНИЕ ФОНАРИ Камаз 5490 тягач.Не заводится.Поменяли аккумулятор.Причина.Грузоперевозки. АйдарКаЧитайте также:
