Схема предохранителей citroen ds4

Обновлено: 05.06.2026

В 2010 году в Париже было представлено второе поколение Citroen C4 (B7). При этом было решено отказаться от трехдверной версии хэтчбека, а первоначально новинка и вовсе выпускалась только как пятидверный хэтчбек (седан был официально представлен только в конце 2012 года). В данном материале мы подробно рассмотрим схемы предохранителей Ситроен С4 второго поколения (в кузовах седан и хэтчбек B7): 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Монтажный блок находится около АКБ.

Схема элементов моторного блока
№	Описание	Ток, А
F1	Модуль управления двигателем и питанием	15
F2	Двухскоростной охлаждающий вентилятор	5
F3	Модуль управления двигателем	5
F4	Модуль управления двигателем	5
F5	Модуль управления двигателем и вентилятором воздухозаборника	15
F6	Модуль управления двигателем	20
F6	Бензонасос с датчиком уровня	20
F7	Модуль управления двигателем	10
F8	Модуль управления двигателем	10
F10	Переключатель сцепления	5
	Модуль управления АКПП
	Передние фары
F11	Переключатель сцепления	5
	Модуль управления АКПП
	Передние фары
F12	Система АБС	5
F15	Диагностическая розетка	20
	Усилитель руля
	Датчик уровня охлаждающей жидкости
	Насос присадки к топливу
	BSI
F17	Диагностическая розетка	20
	Усилитель руля
	Датчик уровня охлаждающей жидкости
	Насос присадки к топливу
	BSI
F19	Малая / большая скорость работы очистителя ветрового стекла	30
F20	Насос омывателя лобового стекла	15
F21	Насос омывателя фар	20
F22	Гудок	15
F23	Правая галогенная фара дальнего света	15
F24	Левая галогенная фара дальнего света	15
F26	Компрессор кондиционера	10
	Муфта компрессора кондиционера
	Или
	Компрессор кондиционера
F27	Левая фара	5
F28	Правая фара	5
F29	Стартер	25
F30	Модуль управления двигателем	30

Сбоку, в нижней части основного блока расположена дополнительная плата.

№	Расшифровка	Ток, А
F8	Насос гидроусилителя руля / Механическая коробка передач	30
F10	АКПП	5
F11	Реле блокировки переключения	5
F12	АКПП	15
F18	Рычаг селектора	5

На АКБ

Здесь расположены высокомощные плавкие вставки.

Схема предохранителей блока на аккумуляторе
№	Описание	Ток, А
FL9	BSI (Интеллектуальный модуль распределения питания)	60
FL10	Усилитель руля	80
FL11	Модуль управления КПП	30
FL12	Электродвигатель вентилятора системы охлаждения	60
FL13	BSI (Интеллектуальный модуль распределения питания)	60
FL14	Свечи накаливания	70
FL15	Блок реле защиты реле 3	100
FL16	—
1	—
2	—
3	Датчик состояния аккумуляторной батареи	5
4	Электронный блок управления КПП	5
5	разъем для диагностики (DLC)	5/15
6	Электронный блок управления КПП	15
7	Системы АБС и ESP	5
8	Задняя розетка 12В	20

В салоне

Блок находится с водительской стороны приборной панели, за пластиковой крышкой.

Для доступа к плате снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, потом слева, и демонтируйте крышку полностью.

Citroen C4 Picasso компактвэн, который выпускался в пятиместной и семиместной (С4 Grand Picasso) модификациях в 2006, 2007 2008, 2009, 2010, 2011, 2012, 2013 годах (1 поколение) как с бензиновыми так и дизельными двигателями. После этого модель обновили и в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах собиралось 2 поколение Ситроен С4 Пикассо. В …

Ситроен дс5 предохранители и реле

Хэтчбек Citroen DS5 производился в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данной публикации мы покажем места расположения блоков предохранителей и реле Ситроен дс5 со схемами и описанием элементов. Отметим предохранитель прикуривателя. Количество элементов в блоках и их …

Citroen Spacetourer описание предохранителей

Минивэн Citroën Spacetourer появился на рынке в 2016 году и пришел на смену устаревшей модели С8. Выпускается по настоящее время. В данной статье будет представлено описание блоков предохранителей и реле ситроен спейс турер со схемами блоков и местами их расположения. В данной модели предусмотрены 2 основных блока с предохранителями и реле. Блоки в салоне Основной блок Находится в …

Предохранители в ситроен немо

Ситроен немо поставлялся на рынок в 3 вариантах: грузовом, грузо-пассажирском и пассажирском (под названием Nemo Multispace ). Производился в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы предлагаем ознакомится с информацией о предохранителях Citroen Nemo: места расположения блоков, описание схем, назначение. Отдельно упомянем предохранители отвечающие за прикуриватели и розетки. Предохранители и реле в …

Evasion Citroen – предохранители и реле

Citroen Evasion выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. Мы предлагаем ознакомится с описанием блоков предохранителей и реле автомобиля ситроен evasion. Количество и описание Ваших элементов может отличатся от представленных и зависит от комплектации автомобиля, страны поставки и года выпуска. Предохранители и реле под капотом Сам блок расположен рядом с аккумуляторной батареей. Схема предохранителей …

Предохранители citroen zx

Легковой автомобиль citroen zx производился в 1991, 1992, 1993, 1994, 1995, 1996 и 1997. Рестайлинг 1994 году, помог избавится от конструктивных недоработок и улучшить внешний вид машины. Мы покажем описание предохранителей ситроен зх. Количество предохранителей может отличатся и зависит от комплектации и года выпуска автомобиля. Блок предохранителей под капотом Предохранители находятся в соответствующем блоке, под защитной …

Citroen xsara picasso предохранители

Компактвэн сitroen xsara picasso выпускается с 1999 года. Он поставлялся на рынки Европы в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010. В некоторых странах мира производится по настоящее время. За это период, автомобиль получил обновление. В основном это коснулось вида спереди. Мы предлагаем ознакомится в описанием блоков с предохранителями ситроен …

Ситроен ксара – блоки предохранителей

Citroen xsara, компактный автомобиль, поставлялся на рынок с кузовами хэтчбек и универсал. 1 поколение производилось в 1997, 1998, 1999, 2000. 2 поколение выпускалось в 2001, 2002, 2003, 2004, 2005 и 2006 годах. Мы представим описание предохранителей и реле ситроен ксара со схемами блоков и их подробной расшифровкой. Для автомобилей ксара пикассо, схемы совсем другие и …

Citroen xm предохранители

Мы представляем описание предохранителей со схемами блоков ситроен хм. Citroen xm выпускался в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 и в 2000 году. В 1990 году он был признан лучшим европейским автомобилем года. В данной модели есть 2 блока с предохранителями. Предохранители под капотом ситроен хм В моторном отсеке данный блок …

Cитроен ксантия – блоки предохранителей и реле

Citroen xantia – среднеразмерный автомобиль выпускаемый как с бензиновыми, так с дизельными двигателями. Мы предлагаем ознакомится с описанием схем предохранителей и блоков реле ситроен ксантия для автомобилей выпущенных в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. Блок с предохранителями и реле под капотом Он находится в моторном отсеке рядом с аккумуляторной батареей …

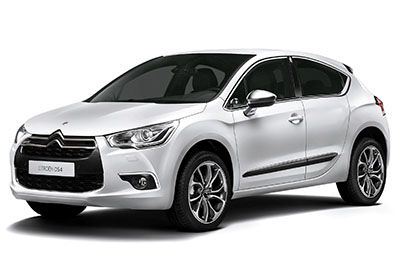

Хэтчбек DS4 стал вторым автомобилем, созданным компанией Citroen под новым премиум-брендом DS, и был презентован в 2011 году. Модель построена на базе C4 второго поколения, но имеет массу отличий от своего донора. Увеличенный дорожный просвет роднит его с компактными городскими кроссоверами. В данном материале мы подробно рассмотрим схемы предохранителей Ситроен ДС4 (кузов N) - 2011. 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.

В моторном отсеке

Здесь расположено две платы: основная около аккумулятора, и силовая на его плюсовой клемме.

Общий вид главного блока.

Схема основного моторного блока предохранителей
№	Описание	Ток, А
F1	блок защиты и распределения электропитания	15
F2	блок управления группой электровентилятора	5
F3	управление двигателем	5
F4	управление двигателем	15
F6	бензонасос с датчиком уровня топлива	20
F7	Управление двигателем	10
F8	Управление двигателем	10
F10	Защитный контактор системы круиз-контроля — компьютер автоматической коробки передач	5
F11	Левая фара — правая фара — ионизатор	15
F14	Компрессор кондиционера	25
F15	Механизм электронасоса усилителя руля	5
F17	Внутреннее зеркало заднего вида с электрохромным покрытием — плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя	10
F19	Малая / большая скорость работы очистителя ветрового стекла	30
F20	Насос омывателя ветрового стекла	15
F21	Насос омывателя фар	20
F22	Гудок	15
F23	Правая фара	15
F24	Левая фара	15
F26	Компрессор кондиционера	10
F29	Стартер	30
Отдельные предохранители расположены в нижней части блока:
F10	Группа управления АКПП	5
F11	Реле shift-lock	5
F12	Компьютер АКПП	15

Силовая плата на аккумуляторе
№	Расшифровка	Ток, А
F1	Резерв
F2	Коробка передач (механическая с электронным управлением или АКП)	30
F3	Резерв
F4	Резерв
F5	Электронасос усилителя рулевого управления	80
F6	Блок подогрева (дизельный двигатель)	70
F7	Блок защиты и коммутации	100
F8	Резерв
F9	Узел электронасоса механической коробки передач с электронным управлением	30
F10	Электродвигатель системы Valvetronic	30

В салоне

Находится с водительской стороны, внизу приборной панели.

Общий вид блока.

Первое поколение Citroen C4 производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году в различных версия: хэтчбек, пикассо и т.д. После обновления, 2 поколение выпускалось в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время. Мы рассмотрим предохранители ситроен с4 с подробным описанием всех блоков и их расположением.

В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.

Блоки с предохранителями под капотом

Основной блок с предохранителями

Находится рядом с аккумуляторной батарей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Вариант 1

Описание

F1 15A Компьютер управления двигателем – блок защиты и распределения электропитания
F2 5A Электрический блок управления группой электровентилятора
F3 5A Компьютер управления двигателем
F5 15A Компьютер управления двигателем
F6 20A Компьютер управления двигателем – топливный насос с датчиком уровня топлива
F7 10A Компьютер управления двигателем
F8 10A Компьютер управления двигателем
F10 5A Защитный контактор системы круиз-контроля – компьютер автоматической коробки передач
F11 15A Левая фара – правая фара – ионизатор
F14 25A Компрессор кондиционера
F15 5A Механизм электронасоса усилителя рулевого колеса
F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием – плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
F19 30A Малая / большая скорость работы очистителя ветрового стекла
F20 15A Насос омывателя ветрового стекла
F21 20A Насос омывателя фар
F22 15A Звуковой сигнал
F23 15A Правая фара
F24 15A Левая фара
F26 10A Компрессор кондиционера
F29 30A Стартер

Отдельно (с нижней стороны блока) располагаются следующие предохранители:

F10 5A Группа управления автоматической коробкой передач
F11 5A Реле shift-lock
F12 15A Компьютер автоматической коробки передач

Вариант 2

Схема

Обозначение

20 А Управление работой двигателя, электровентилятор системы охлаждения двигателя
15 A Звуковой сигнал
10 А Омыватели ветрового и заднего стекол
20 А Омыватель фар
15 А Топливный насос
10 А АКП, ксеноновые лампы, управляемые фары, электромагнитный клапан прокачка адсорбера
10 А Калькуляторы ABS/ESP, усилитель рулевого управления
25 А Стартер
10 А Блок дополнительного подогрева (дизельный двигатель), датчик уровня охлаждающей жидкости
30 А Электромагнитный клапан двигателя, датчик наличия воды в топливе, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан прокачки адсорбера (автомобили с двигателями 1.4i 16V и 1.6i 16V)
40 А Нагнетающий вентилятор, кондиционер
30 А Передний стеклоочиститель
40 А Блок BSI
Не используется
10 А Правая фара дальнего света
10 А Левая фара дальнего света
15 А Левая фара ближнего света
15 А Правая фара ближнего света
15 А Калькулятор двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
10 А Электромагнитные клапаны двигателя
5 А Реле элекровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

Вариант 3

Схема

Расшифровка

(20A) (Блок управления двигателем – Группа вентилятора двигателя).
(15A)(Звуковой сигнал).
(10A)(Передние и задние стеклоомыватели).
(20A(Смыватель фар).
(15A)(Топливный насос).
(10A)(АКП – Ксенон – Регулирующиеся фары – Электроклапан прочистки абсорбера (двигатель 2.0).
(10A)(Блоки управления ABS/ESP – Усилитель руля).
(20A)(Стартер).
(10A)(Блок управления дополнительного обогрева (дизель) – Контактор уровня охлаждающей жидкости).
(30A)(Электромагнитный клапан двигателя – Датчик наличия воды в дизтопливе – Блок управления двигателем – Инжекторы – Катушка зажигания – Датчик кислорода – Электроклапан прочистки абсорбера(двигатели 1.4 и 1.6).
(40A)(Воздушный вентилятор – Кондиционер).
(30A)(Передний стеклоочиститель).
(40A)(Интеллектуальный коммутационный блок).
(30А)(Воздушный компрессор(на двигателе 2.0).

Макси предохранители

Эти предохранители выполнены в виде плавких вставок, и находятся в нижней части блока.

MF1 30 А / 50 А Электровентилятор системы охлаждения двигателя
MF2 30 A Питание насоса ABS/ESP
MF3 50 А Калькулятор ABS/ESP
MF4 80 А Блок BSI
MF5 80 А Блок BSI
MF6 10 А Блок предохранителей в салоне
MF7 20 А Диагностический разъем/ Насос для подачи добавки в дизельное топливо
MF8 Не используется

Предохранители на аккумуляторной батарее

Фото – пример исполнения

Вариант 1

Схема

Описание

1	—
2	—
3	(5A) Датчик состояния аккумуляторной батареи
4	(5A) Электронный блок управления КПП
5	(5A/15A) Диагностический разъем (DLC)
6	(15A) Электронный блок управления КПП
7	(5A) ABS Блок управления ESP
8	(20A) Задняя розетка 12В
FL9	(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL10	(80A) Усилитель рулевого управления
FL11	(30A) Электронный блок управления КПП
FL12	(60A) Электродвигатель вентилятора системы охлаждения
FL13	(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL14	(70A) Свечи накаливания
FL15	(100A) Блок реле защиты реле 3
FL16	—

Вариант 2

Схема блока

Назначение

F1 Не используется
F2 30 A Коробка передач (механическая с электронным управлением или АКП)
F3 Не используется
F4 Не используется
F5 80 А Электронасос усилителя рулевого управления
F6 70 А Блок подогрева (дизельный двигатель)
F7 100 А Блок защиты и коммутации
F8 Не используется
F9 30 А Узел электронасоса механической коробки передач с электронным управлением
F10 30 А Электродвигатель системы Valvetronic

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель.

Вариант 1

Схема блока

Обозначение предохранителей

F2 7.5A Диагностический разъём.
F3 3A Противоугонное устройство или кнопка системы “START/STOP.
F4 5A Ридер дистанционного ключа-пульта.
F5 3A Дистанционный ключ-пульт.
F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы.
F7 15A Электронный блок системы помощи при пуске “свободные руки”.
F8 3A Сирена охранной сигнализации, процессор охранной сигнализации.
F9 3A Блок переключателей на рулевом колесе.
F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа.
F12 15A Двойной контактор педали тормоза .
F13 10A Прикуриватель передний.
F14 10A Прикуриватель задний.
F16 3A Индивидуальные светильники, подсветка перчаточного ящика.
F17 3A Подсветка противосолнечного козырька, индивидуальные светильники.
F19 5A Панель приборов.
F20 5A Селектор передач механической коробки передач с электронным управлением.
F21 10A Управление автомагнитолой и климатической установкой.
F22 5A Дисплеи, парктроник.
F23 5A Модуль предохранителей в моторном отсеке.
F24 3A Датчик дождя и освещенности.
F25 15A Блок подушек безопасности и пиротехнических натяжителей.
F26 15A
F27 3A Двойной контактор педали тормоза.
F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование).
F29 3A Подрулевой переключатель.
F30 20A Очиститель заднего стекла.
F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков.
F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель.
F33 3A Блок запоминания положения сиденья водителя.
F34 5A Реле усилителя рулевого управления.
F35 3A
F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием
F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием.
F39 30A

За прикуриватель отвечают предохранители – 13 и 14.

Вариант 2

Схема

Расшифровка

За прикуриватель отвечают предохранители номер 8 и 9.

Блок с реле и предохранителями – BFH3

Расположен немногим ниже основного.

Элементы блока

F3	15А блок предохранителей в салоне 5 для версии такси
F4	15А розетка на 12 В для мультимедийного оборудования
F5	30А электродвигатели задних стекло подъемников
F6	30А электродвигатели передних стекло подъемников
F7	2А сиденья с подогревом
F8	20А вентилятор кондиционера
F9	30А крышка багажника с электроприводом
F10	40А катушка левого ремня безопасности
F11	5А коммутационный блок прицепа
F12	30А электропривод сиденья водителя и массажное устройство
F13	40А катушка правого ремня безопасности
F14	30А установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений
F15	25А электропривод шторки люка в крыше
F16	5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя
F17	10А блок освещения и памяти положения наружных зеркал заднего вида
F18	25А аудиоусилитель
F19	не используется
F20	7,5А крышка багажника с электроприводом
F21	3А блок доступа и пуска “Свободные руки”
F2	7,5А зеркала с электро подогревом
F22	20А разъем 230 В
F23	не используется
R1	разъем 230 В
R2	разъем 12 В
R3	не используется
F1	40А обогрев заднего стекла

Отдельные элементы реле и предохранителей могут устанавливаться вне данных блоков, и находятся рядом с устройством их защиты (например реле вентиляторов охлаждения и т.д.)

Дополнительная информация

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Модели С4 Пикассо и Гранд Пикассо обладают более широкой комплектацией и для них мы подготовили отдельную статью – тут. Можете с ней ознакомится, если не нашли ответ на свой вопрос.

citroen

Компактный 5-дверный хэтчбек Citroen DS4 выпускался с 2011 по 2018 год. В этой статье вы найдете схемы предохранителей Citroen DS4 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей на приборной панели

Расположение блока предохранителей

Автомобили с левым рулем:
Блоки предохранителей расположены в нижней части приборной панели (с левой стороны).

Отсоедините крышку, потянув за верхний правый, затем влево, полностью отсоедините крышку и переверните ее.

Автомобили с правосторонним управлением:
Блоки предохранителей расположены в нижней части приборной панели (с левой стороны).

Откройте крышку перчаточного ящика, отсоедините держатель на крышке блока предохранителей, потянув вправо, откройте крышку блока предохранителей, потянув вверху справа, полностью откиньте крышку блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей приборной панели

№	Рейтинг	функции
Блок предохранителей 1:
F8	3 А	Сирена сигнализации, ЭБУ сигнализации.
F13	10 А	Зажигалка.
F14	10 А	Розетка на 12 В в багажнике.
F16	3 А	Освещение большого многофункционального отсека для хранения вещей, задние фонари для чтения карт, освещение перчаточного ящика.
F17	3 А	Подсветка солнцезащитного козырька, передние лампы для чтения карт.
F28	15 А	Аудиосистема, радио (после продажи).
F30	20 А	Задний стеклоочиститель.
F32	10 А	Усилитель Hi-Fi.
Блок предохранителей 2:
F36	15 А	Задняя розетка на 12 В.
F37	–	Не используется.
F38	–	Не используется.
F39	–	Не используется.
F40	25 А	Розетка 230 В / 50 Гц (кроме RHD)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Он находится в моторном отсеке рядом с аккумуляторной батареей (с левой стороны).

Читайте также:
