2. Гидравлический усилитель руля (ГУР)
Гидравлический усилитель руля (ГУР) не только обеспечивает комфорт, но и повышает безопасность движения. Он помогает водителю сохранить контроль над автомобилем даже в случае разрыва передней шины. Надежность этого дорогостоящего устройства зависит от своевременного обслуживания.
К появлению усилителей привела необходимость снизить усилие, прилагаемое водителем к рулевому колесу, что особенно важно для грузовых автомобилей. Даже при сложном устройстве и, как следствие, высокой стоимости гидроусилители получили большое распространение благодаря тому, что помимо основной функции (усиления) они:
Насос обеспечивает давление и циркуляцию рабочей жидкости в системе. Наибольшее распространение получили пластинчатые насосы благодаря их высокому КПД и низкой чувствительности к износу рабочих поверхностей. Насос крепится на двигателе, а его привод осуществляется ременной передачей от коленчатого вала.
Распределитель направляет (распределяет) поток жидкости в необходимую полость гидроцилиндра или обратно в бачок. Если его золотник (подвижный элемент) перемещается при этом поступательно – распределитель называют осевым, если вращается – роторным. Он может находиться на элементах рулевого привода или на одном валу с рулевым механизмом. Распределитель – это прецизионный (высокоточный) узел, очень чувствительный к загрязнению масла.
Гидроцилиндр преобразует давление жидкости в перемещение поршня и штока, который через систему рычагов поворачивает колеса. Может быть встроен в рулевой механизм или располагаться между кузовом и элементами рулевого привода.
Рабочая жидкость (специальное масло) передает усилие от насоса к гидроцилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем расположен фильтрующий элемент, а в пробке – щуп для определения уровня.
Соединительные шланги обеспечивают циркуляцию жидкости по системе усилителя. Шланги высокого давления соединяют насос, распределитель и гидроцилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.
В современных автомобилях электронный блок (на рисунке не показан) корректирует работу гидроусилителя в зависимости от скорости движения. Это дополнительно повышает безопасность на высокой скорости, так как водителю сложнее резко (непроизвольно) повернуть руль и, соответственно, отклонить автомобиль от траектории.
Схема работы ГУР
Работа гидроусилителя с осевым распределителем (без электронного блока) схематично представлена на рис. 2.
Рис 2. Схема работы гидроусилителя с осевым распределителем:
а – при неподвижном руле; б – при повороте руля; 1 – рулевой механизм; 2 – золотник; 3 – корпус распределителя; 4 – гидроцилиндр; 5 – поршень гидроцилиндра; 6 – реактивная шайба; 7 – центрирующая пружина; 8 – нагнетательная магистраль; 9 – клапан; 10 – насос; 11 – сливная магистраль; 12 – бачок; 13 – фильтр.
При неподвижном рулевом колесе (рис. 2, а) золотник удерживается в среднем (нейтральном) положении центрирующими пружинами. Полости распределителя соединены между собой так, что жидкость свободно перетекает из нагнетательной магистрали в сливную. Насос усилителя работает только на прокачку жидкости по системе, а не на поворот колес.
При наезде на препятствие (например, камень) оно воздействует на управляемые колеса, стремясь их повернуть, что особенно опасно на высоких скоростях. Колеса, начав вынужденный поворот, перемещают корпус распределителя относительно золотника, перекрывая сливную магистраль. Масло под давлением поступает в полость цилиндра. Поршень передает усилие на колеса в обратном направлении, не позволяя им поворачиваться дальше. Так как ход золотника небольшой (около 1 мм), автомобиль практически не изменит направление движения. Гидроусилитель не только облегчает водителю поворот колес, но и оберегает пальцы его рук от ударов спицами руля при наездах на препятствия. Небольшой толчок на руле все же будет ощущаться из-за реактивных шайб, давление над которыми возрастет.
Принцип работы гидроусилителя с вращающимся (роторным) золотником аналогичен вышеописанному.
Для того чтобы гидроусилитель не вышел из строя раньше времени, необходимо следить за его работоспособностью – если она в норме, усилие на руле будет значительно меньше, чем при выключенном двигателе, а также соблюдать требования инструкции по эксплуатации автомобиля и проводить следующие операции:
- проверять уровень масла в бачке;
- следить за герметичностью системы и как можно быстрее устранять различные утечки;
- проверять и при необходимости регулировать натяжение ремня привода;
- заменять фильтрующий элемент и масло один раз в 1-2 года. Необходимо также производить их замену, если изменился цвет масла.
Во избежание выхода их строя деталей гидроусилителя недопустимо:
- удерживать рулевое колесо в крайнем положении более 5 сек. – это может вызвать перегрев масла;
- длительно эксплуатировать автомобиль с неработающим насосом – это приводит к быстрому износу деталей рулевого механизма и распределителя, так как они не рассчитаны на такой режим.
При появлении первых признаков неисправности необходимо установить причину и по возможности как можно быстрее ее устранить.
Узлы рулевого гидроусилителя требуют для ремонта квалифицированный персонал и высокоточное оборудование, поэтому он возможен только в специализированных мастерских. Целесообразность ремонта или замены узла определяется его ценой. В большинстве случаев для отечественных автомобилей выгодней приобретение нового узла, для иномарок – ремонт может обойтись дешевле.
Замена насоса гидроусилителя рулевого управления Chevrolet Aveo T300
Вам потребуются: ключ "на 16", торцовая головка "на 13", пассатижи, емкость для слива рабочей жидкости из бачка. 1. Снимите ремень привода насоса гидроусилителя рулевого управления (см. "Замена ремней привода вспомогательных агрегатов").
ПРИМЕЧАНИЯ: Если не собираетесь менять ремень привода насоса гидроусилителя рулевого управления, снимите его только со шкива насоса.
В процессе снятия ремня был вывернут верхний болт крепления насоса.
и ослаблена затяжка нижнего болта.

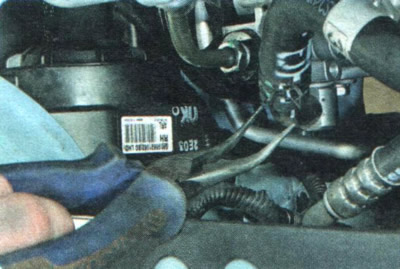

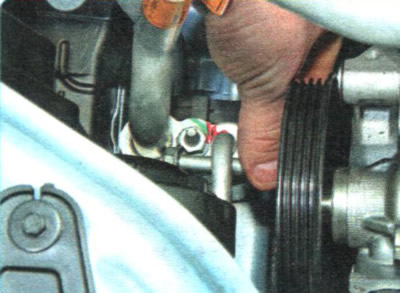

2. Сожмите отогнутые ушки хомута крепления шланга возвратной магистрали к патрубку насоса, сдвиньте хомут по шлангу.
3. . снимите шланг возвратной магистрали с патрубка насоса гидроусилителя и слейте в подходящую емкость рабочую жидкость из бачка гидроусилителя и шланга.

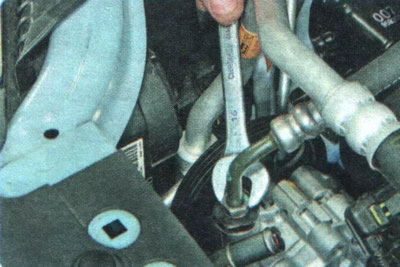

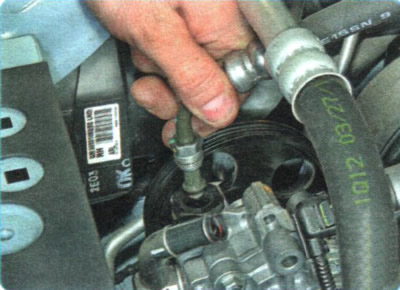

4. Отверните гайку крепления трубопровода напорной магистрали к штуцеру насоса гидроусилителя рулевого управления.
5. . и отсоедините трубопровод.
ПРЕДУПРЕЖДЕНИЕ: Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.

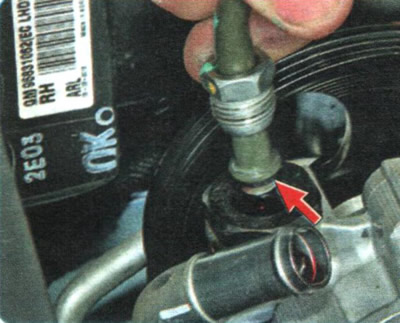

ПРИМЕЧАНИЕ: Резиновое уплотнительное кольцо трубопровода заменяйте новым при каждой разборке соединения.
6. Окончательно выверните нижний болт крепления насоса.

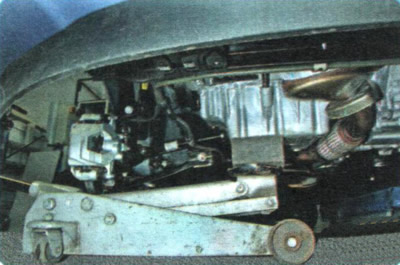

7. Установите под двигатель домкрат (или вывесите правую часть силового агрегата грузоподъемным механизмом) и приподнимите силовой агрегат в пределах эластичного смещения правой опоры его подвески настолько.

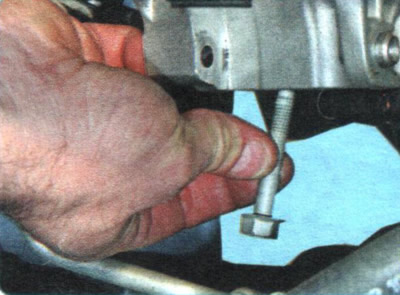

8. . чтобы можно было извлечь нижний болт крепления насоса.
ПРИМЕЧАНИЕ: После извлечения болтов крепления насос остается зажатым между передней лапой кронштейна и резьбовой втулкой (показана на фото стрелкой), запрессованной в заднюю лапу кронштейна.

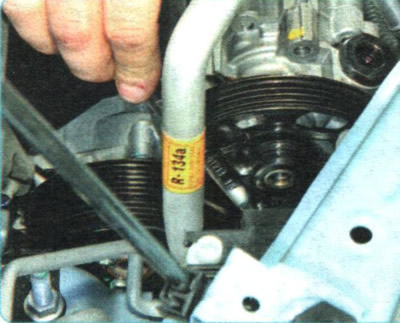

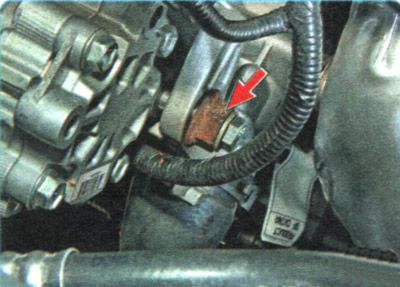

9. Чтобы снять насос, сдвиньте немного резьбовую втулку в отверстии кронштейна, для чего подберите подходящую проставку (можно воспользоваться старой гайкой большого размера) и вверните через нее в резьбовую втулку короткий болт с резьбой, аналогичной резьбе штатных болтов крепления насоса. Затягивая болт, переместите втулку в отверстии кронштейна.
10. . и снимите насос.

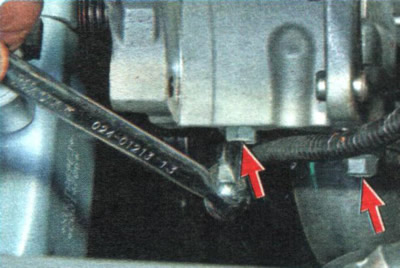

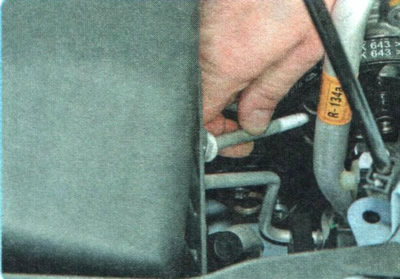

11. При необходимости выверните два болта крепления кронштейна насоса к блоку цилиндров двигателя.
12. . извлеките болты.

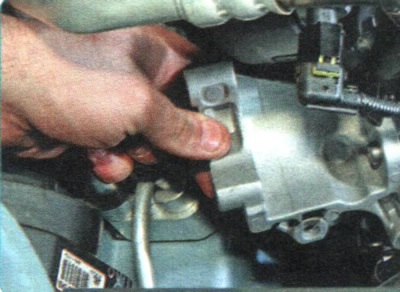

13. . и снимите кронштейн. 14. Установите кронштейн крепления насоса гидроусилителя рулевого управления и насос в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ: Попытка установки ремня привода насоса гидроусилителя рулевого управления при полностью закрепленном насосе приведет к повреждению ремня, так как он рассчитан на однократное растяжение при первой установке. Поэтому, установив насос в кронштейн, сначала вверните до упора нижний болт его крепления, но не затягивайте его. Затем сместите насос к блоку цилиндров и наденьте на его шкив ремень привода.

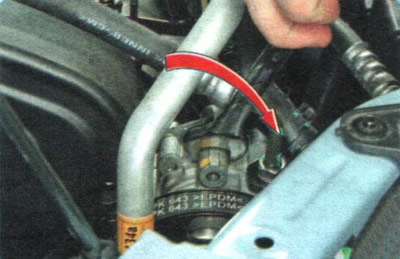

После этого отожмите ключом насос от блока цилиндров, как показано на фото; удерживая его в этом положении, вверните верхний болт крепления насоса и затяните его. Если не зафиксировать насос в отжатом положении, верхний болт может быть ввернут в отверстие кронштейна с перекосом, что приведет к повреждению резьб болта и отверстия в кронштейне. После затяжки верхнего болта затяните нижний болт.

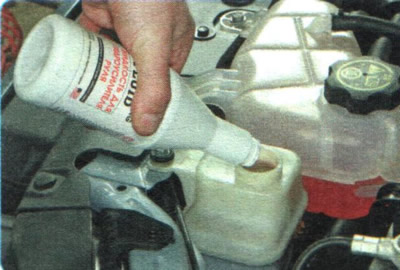

15. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. "Прокачка системы гидроусилителя рулевого управления").
Видео про "Замена насоса гидроусилителя рулевого управления" для Chevrolet Aveo
Насос ГУР Chevrolet Aveo 1.6 . Замена подшипника насоса гидроусилителя руля Chevrolet Aveo №47. Почему гудит насос гидроусилителя руля ?Замена ремней привода вспомогательных агрегатов Chevrolet Aveo T300
Вам потребуются: ключи "на 13", "на 18", "на 19", TORX Т20, отвертка с плоским лезвием. Для привода вспомогательных агрегатов на двигателе установлены два ремня. Передний ремень приводит во вращение насос гидроусилителя рулевого управления. Задний ремень вращает шкивы компрессора кондиционера, генератора и водяного насоса. Согласно рекомендациям завода-изготовителя ремень привода насоса гидроусилителя рулевого управления для снятия следует разрезать ножом, после чего он приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежат повторному использованию, так как рассчитан только на одноразовое растяжение при надевании на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована после определенного пробега или срока эксплуатации, поэтому при замене заднего ремня привода (компрессор кондиционера, генератор и водяной насос) одновременно следует заменять и передний ремень привода (насос гидроусилителя рулевого управления). Однако ремень привода насоса гидроусилителя можно снять и без его разрезания. Последовательность действий для этого описана ниже. Для снятия переднего ремня без его разрезания выполните следующие работы. 1. Установите автомобиль на подъемник или смотровую канаву. 2. Снимите правое переднее колесо.
3. Снимите подкрылок и правый брызговик двигателя (см. "Снятие и установка брызговиков и защиты картера двигателя").
4. Проверните коленчатый вал за болт крепления шкива коленчатого вал так, чтобы любое из отверстий в шкиве насоса гидроусилителя оказалось напротив головки нижнего болта крепления насоса. 5. Через отверстие в шкиве насоса ослабьте на один-два оборота затяжку нижнего болта крепления насоса.
6. Еще раз поверните шкив коленчатого вала так, чтобы любое из отверстий в шкиве насоса гидроусилителя оказалось напротив головки А верхнего болта крепления насоса.
7. Наденьте рожковый ключ "на 18" на ребро корпуса насоса.
8. Удерживая рожковым ключом корпус насоса от смещения в сторону блока, выверните верхний болт крепления насоса и выньте его из отверстий. 9. Отпустите удерживающий ключ, и насос сдвинется в сторону блока двигателя. При этом натяжение ремня ослабнет.
10. Снимите ремень сначала со шкива насоса гидроусилителя.
11. . а потом со шкива водяного насоса. Снимите ремень.
ПРИМЕЧАНИЕ: Для привода насоса гидроусилителя рулевого управления используется ремень 4РК 643.
12. Установите ремень привода насоса гидроусилителя рулевого управления в порядке, обратном снятию. 13. Проверните коленчатый вал на три полных оборота, чтобы ремень занял правильное положение на шкивах. Для снятия заднего ремня выполните следующие работы. 1. Установите автомобиль на подъемник или смотровую канаву. 2. Снимите правое переднее колесо.
3. Снимите подкрылок и правый брызговик двигателя (см. "Снятие и установка брызговиков и защиты картера двигателя"). 4. Снимите ремень привода насоса гидроусилителя рулевого управления (см. выше в данном подразделе).
5. Поверните ключом против часовой стрелки рычаг натяжного устройства до ослабления натяжения ремня.
ПРИМЕЧАНИЕ: Поворачивайте рычаг натяжного устройства, установив вороток с 12-гранной головкой на специальный выступ дна рычаге.
6. Зафиксируйте натяжитель в отжатом состоянии, вставив штифт подходящего диаметра в совмещенные отверстия рычага ролика и корпуса натяжителя.
7. Снимите ремень.
ПРИМЕЧАНИЕ: Для привода компрессора кондиционера, генератора и водяного насоса используется ремень 6РК 1557.
8. Установите ремень привода кондиционера, генератора и водяного насоса в порядке, обратном снятию, как показано на рисунке.
9. Проверните коленчатый вал на три полных оборота, чтобы ремень занял правильное положение на шкивах.
Видео про "Замена ремней привода вспомогательных агрегатов" для Chevrolet Aveo
Как заменить ремень на Chevrolet Aveo, Шевроле Авео 2 | самостоятельная замена ремня | КАК? Замена ремня ГРМПроверьте давление жидкости следующим образом, чтобы определить местонахождение неисправности - в насосе или в рулевом механизме.
- Проверьте уровень жидкости в рулевом механизме и натяжение приводного ремня насоса рулевого управления с гидроусилителем. См. "Проверка уровня и дозаправка жидкости" в этом разделе и раздел 6B, "Насос рулевого управления с гидроусилителем".
- Отсоедините от насоса трубку высокого давления. Соберите вытекающую жидкость в небольшой резервуар.
- Присоедините шланг измерительного комплекта для проверки под давлением KM-354-B к шлангу высокого давления от насоса рулевого управления с гидроусилителем.
- Установите рычаг селектора КПП в положение PARK (автомобили с автоматической коробкой передач в сборе с главной передачей) или NEUTRAL (автомобили с механической коробкой передач в сборе с главной передачей). Затяните стояночный тормоз.
- Полностью откройте контрольный клапан.
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Несколько раз проверните рулевое колесо от упора до упора, чтобы жидкость прогрелась до рабочей температуры.
- Повысьте обороты двигателя до 1500 об/мин.
Примечание: Если клапан полностью закрыт дольше, чем на пять секунд, может быть поврежден насос рулевого управления с гидроусилителем.
- Полностью закройте контрольный клапан и считайте значение давления. Давление насоса при закрытом клапане должно составлять 7088. 8619 кПа (1028. 1250 psi).
- Полностью закройте контрольный клапан и считайте значение давления. Давление насоса при закрытом клапане должно составлять 7088. 8619 кПа (1028. 1250 psi).
- Немедленно полностью откройте контрольный клапан.
- Поверните рулевое колесо влево и вправо до упора. Если давление находится в указанных пределах, проблема не в насосе. Убедитесь в отсутствии утечки из рулевого механизма с гидроусилителем.
- Переполнение бачка для жидкости.
- Наличие воздуха в жидкости и перелив.
- Надежность соединений шлангов.
- Отсутствие утечки из-под уплотнений торсиона, поворотного вала и регулятора.
- Отстутствие повреждений уплотнительных поверхностей деталей.
Важно: Установите точное место утечки. Место, из которого капает жидкость, не обязательно является местом утечки из системы. При необходимости обслуживания после разборки очистите место утечки, замените протекающее уплотнение, убедитесь в отсутствии повреждений уплотнительных поверхностей и при необходимости затяните болт с указанным моментом.
Эта процедура предназначена для поиска точного места утечки. В некоторых случаях найти утечку легко, однако найти утечку типа просачивания может быть достаточно трудно. Для поиска места просачивания воспользуйтесь следующим методом:
- При выключенном двигателе протрите насухо всю систему рулевого управления с гидроусилителем.
- Проверьте уровень жидкости рулевого управления в бачке насоса. При необходимости откорректируйте уровень жидкости. См. "Проверка уровня и дозаправка жидкости" в этом разделе.
Примечание: Ни на секунду не задерживайте рулевое колесо на упоре, так этим можно повредить насос рулевого управления с гидроусилителем.
- Запустите двигатель. Несколько раз поверните рулевое колесо до упора вправо и влево.
- Запустите двигатель. Несколько раз поверните рулевое колесо до упора вправо и влево.
- Найдите точное место утечки и устраните ее.
Прокачка системы рулевого управления с гидроусилителем; Удаление воздуха из гидропривода системы рулевого управления с гидроусилителем
После обслуживания гидравлической системы рулевого управления с гидроусилителем уровень жидкости невозможно правильно определить до тех пор, пока из системы не будет удален весь воздух. Для удаления воздуха из системы выполните следующие действия.
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-II D. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-II D. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
- Откачайте жидкость из бачка рулевого управления с гидроусилителем.
- Освободите хомуты шлангов и снимите оба шланга.
Примечание: Шланги необходимо закрыть заглушками сразу же после снятия во избежание попадания посторонних предметов и грязи в систему рулевого управления с гидроусилителем. Загрязнения могут привести к ускоренному износу деталей рулевого управления и ухудшению его функционирования.
-
Установите бачок для жидкости и закрутите крепежные болты.
Затяните болты крепления бачка для жидкости рулевого управления с гидроусилителем с моментом 10 Н•м (89 фунт-дюйм).
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-II D. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
- Откачайте жидкость из бачка рулевого управления с гидроусилителем.
- Отсоедините и снимите трубки цилиндра рулевого механизма от корпуса реечного рулевого механизма. Выньте из корпуса уплотнительные кольца.
-
Наденьте новые уплотнительные кольца на трубки цилиндра. Вставьте трубки цилиндра рулевого механизма в корпус реечного рулевого механизма.
Затяните фитинги трубок рулевого управления с гидроусилителем на стороне цилиндра с моментом 28 Н•м (21 фунт-фут).
Затяните фитинги трубок рулевого управления с гидроусилителем на стороне клапана с моментом 18 Н•м (13 фунт-фут).
- Откачайте жидкость из бачка рулевого управления с гидроусилителем.
- Отсоедините трубку высокого давления от выпускных штуцеров насоса рулевого управления с гидроусилителем.
- При необходимости снимите корпус воздушного фильтра.
- Установите трубку высокого давления и возвратную трубку насоса рулевого управления с гидроусилителем.
- Присоедините шланг возвратного трубопровода к бачку для жидкости рулевого управления с гидроусилителем.
Затяните болт хомута крепления трубки высокого давления рулевого управления с гидроусилителем моментом 25 Н•м (18 фунт-футов).
Затяните гайку хомута крепления возвратного трубопровода рулевого управления с гидроусилителем моментом 8 Н•м (70 фунт-футов).
Затяните соединительную гайку трубки высокого давления насоса рулевого управления с гидроусилителем с моментом 28 Н•м (21 фунт-фут).
- Откачайте жидкость из бачка рулевого управления с гидроусилителем.
- Отсоединить подающий шланг от насоса рулевого управления.
- Отсоединить подающий шланг от бачка для жидкости.
- Присоединить подающий шланг к бачку для жидкости.
- Присоединить подающий шланг к насосу рулевого управления.
- Накрутите гайки хомута крепления всасывающего трубопровода.
Затяните гайку хомута крепления всасывающего трубопровода рулевого управления с гидроусилителем моментом 8 Н•м (70 фунт-футов).
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-II D. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
Система рулевого управления с гидроусилителем состоит из трех частей: насоса рулевого управления, бачка для жидкости и реечного рулевого механизма с гидроусилителем. Насос рулевого управления представляет собой лопастной насос, создающий гидравлическое давление для системы и приводимый во вращение двигателем. Он качает из бачка для жидкости рулевого управления, который в свою очередь соединен с рулевым механизмом. Предохранительный клапан внутри управляющего расходного клапана ограничивает давление насоса. На реечном рулевом механизме с гидроусилителем имеется поворотный управляющий клапан, который направляет гидравлическую жидкость, поступающую от насоса рулевого управления, на одну или другую сторону плунжера рейки. Цельный плунжер рейки соединен с рейкой. Плунжер рейки преобразует гидравлическое давление в линейную силу, перемещающую рейку влево или вправо. Далее эта сила передается через внутренние и внешние поперечные рулевые тяги на поворотные кулаки, которые поворачивают колеса.
