Схема дифференциала ваз 2109
1 – задняя крышка картера коробки передач, 2 – ведущая шестерня V передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня IV передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня III передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня II передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня I передачи первичного вала
12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня I передачи вторичного вала, 32 – синхронизатор I и II передач, 33 – ведомая шестерня II передачи вторичного вала, 34 – ведомая шестерня III передачи вторичного вала, 35 – синхронизатор III и IV передач, 36 – ведомая шестерня IV передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня V передачи вторичного вала, 39 – синхронизатор V передачи, 40 – вторичный вал.
↑ Привод управления коробкой передач
1 – защитный чехол тяги, 2 – тяга привода управления коробки передач, 3 – рычаг переключения передач, 4 – палец сферического рычага переключения передач, 5 – обойма шаровой опоры, 6 – шаровая опора рычага переключения передач, 7 – буфер, 8 – пружина, 9 – реактивная тяга, 10 – рычаг штока выбора передач, 11 – рычаг выбора передач, 12 – картер коробки передач, 13 – картер сцепления, 14 – шток выбора передач, 15 – втулка штока, 16 – сальник штока, 17 – защитный чехол, 18 – корпус шарнира, 19 – втулка шарнира, 20 – наконечник шарнира, 21 – хомут.
↑ Описание коробки передач
Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):
- картера сцепления 25,
- картера коробки передач 7
- и задней крышки картера коробки передач 1.
При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.
↑ Управление коробкой передач
Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.
↑ Масло в коробке передач
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.
Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
Выньте одну полуосевую шестерню из корпуса дифференциала, повернув ее на 90° вокруг оси сателлитов.
Выньте вторую полуосевую шестерню из корпуса дифференциала.
Снимите стопорное кольцо с оси сателлитов.
Выньте ось сателлитов из корпуса дифференциала.
Выньте из корпуса дифференциала два сателлита.
Отверните болты крепления ведомой шестерни к корпусу дифференциала.
Спрессуйте ведомую шестерню с корпуса дифференциала.

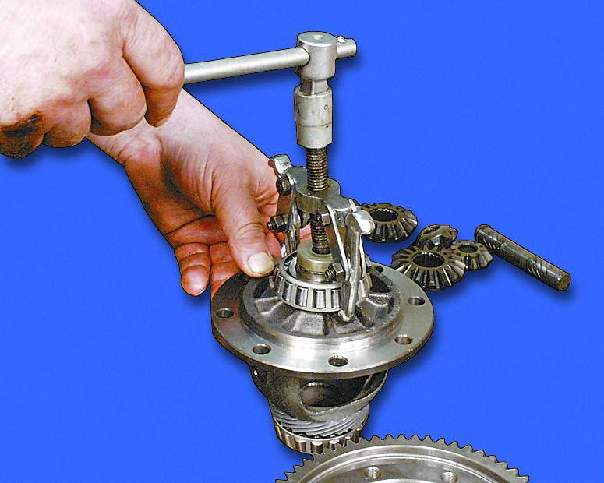

Спрессуйте съемником подшипники дифференциала. Предупреждение:
При спрессовке съемником подшипники разрушаются. Поэтому снимайте подшипники только в случае их замены.
Если нужно заменить шестерню привода спидометра, то можно спрессовать подшипник, не разрушив его, с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника.
Шестерня при этом разрушится, но ее все равно надо менять.
Осмотр и дефектовка деталей дифференциала
На автомобиль устанавливают шестерни главной передачи с различным передаточным отношением.
Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта.
Поэтому при замене ведомой шестерни замените также вторичный вал с ведущей шестерней: они продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни на вторичном валу.
На ведомой шестерне выбито количество зубьев ведомой 1 и ведущей 2 шестерен.
Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевые шестерни и соприкасающиеся с ними сферические поверхности корпуса дифференциала.
Мелкие неровности устраните мелкозернистой шкуркой. Замените детали со значительными дефектами.
Осмотрите посадочные места подшипников на корпусе дифференциала.
При значительной выработке этих мест замените корпус дифференциала.
При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или повреждения сепараторов подшипники нужно заменить.
Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашивания и значительной выработки зубьев замените шестерню.
Сборка дифференциала
Соберите дифференциал в обратном порядке.
Перед установкой все детали смажьте трансмиссионным маслом.
Ведомая шестерня устанавливается маркировкой зубьев наружу.
Момент затягивания болтов крепления ведомой шестерни 65,0-84,0 Нм (6,5-8,4 кгс·м).
Подбор регулировочного кольца дифференциала КПП ВАЗ-2109
Подбор регулировочного кольца проводится только при замене одной из следующих деталей: картера сцепления или коробки передач, корпуса дифференциала или подшипников дифференциала
Предварительный натяг подшипников дифференциала должен составлять 0,15-0,35 мм.
Преднатяг обеспечивается подбором толщины регулировочного кольца из поставляемых в качестве запасных частей.
Регулировочное кольцо устанавливается в гнездо картера коробки передач под наружным кольцом подшипника дифференциала.
Вставьте установочное кольцо толщиной 1,25 мм в гнездо картера коробки передач под подшипник дифференциала.
Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера коробки передач.
Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера сцепления.
Установите дифференциал в картер коробки передач.
Установите уплотнительную прокладку
Установите картер сцепления на картер коробки передач
Заверните три равноудаленных от друг друга гайки крепления картеров моментом 25,0 Нм (2,5 кгс.м).
Проверните на несколько оборотов дифференциал для самоустановки подшипников.
Установите опорную пластину соответствующего диаметра на торец фланца дифференциала со стороны картера сцепления.
Поставьте индикатор на стойку.
Ножку индикатора установите на опорную пластину с предварительным натягом 1 мм.
Приложив усилие снизу, передвиньте дифференциал вверх до упора, не поворачивая дифференциал вокруг оси
Измерьте величину осевого перемещения дифференциала, сняв показания индикатора.
Рассчитайте требуемую толщину регулировочного кольца подшипников дифференциала по формуле:
Т = + С + У, где:
Т — требуемая толщина регулировочного кольца, мм;
— измеренная величина осевого перемещения дифференциала, мм;
С — величина предварительного натяга подшипников дифференциала, равная 0,25 мм;
У — толщина установочного кольца, равная 1,25 мм.
Подберите из поставляемых в качестве запасных частей регулировочное кольцо рассчитанной толщины Т+0,1 мм.
Пример расчета:
Величина осевого зазора по показанию индикатора равна 0,95 мм.
Подставляем в формулу это значение, а также величину преднатяга подшипников С=0,25 мм и толщину установочного кольца У=1,25 мм:
Т = 0,95+0,25+1,25=2,45 мм.
Таким образом, толщина регулировочного кольца должна составлять 2,45+0,1 мм.
Установите подобранное регулировочное кольцо в гнездо картера коробки передач и запрессуйте наружное кольцо подшипника дифференциала.
После крепления болтами картеров сцепления и коробки передач проверьте — дифференциал должен свободно проворачиваться и не иметь осевого люфта.

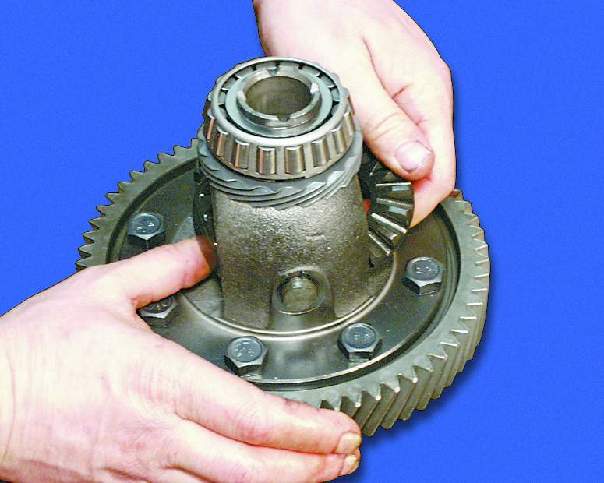

1. Выньте одну полуосевую шестерню из корпуса дифференциала, повернув ее на 90° вокруг оси сателлитов.
2. Выньте вторую полуосевую шестерню из корпуса дифференциала.
3. Снимите стопорное кольцо с оси сателлитов.

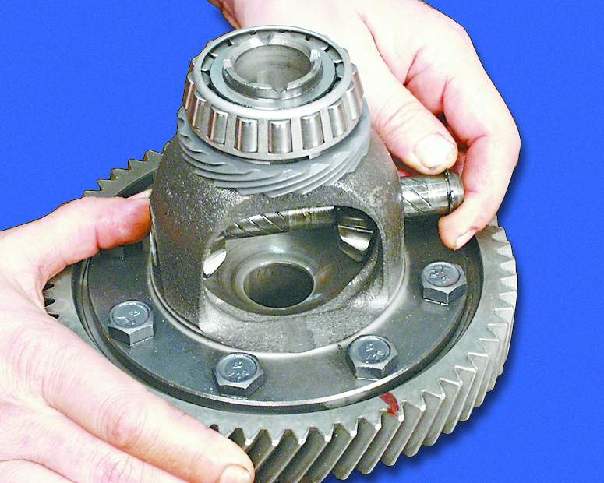

4. Выньте ось сателлитов из корпуса дифференциала.

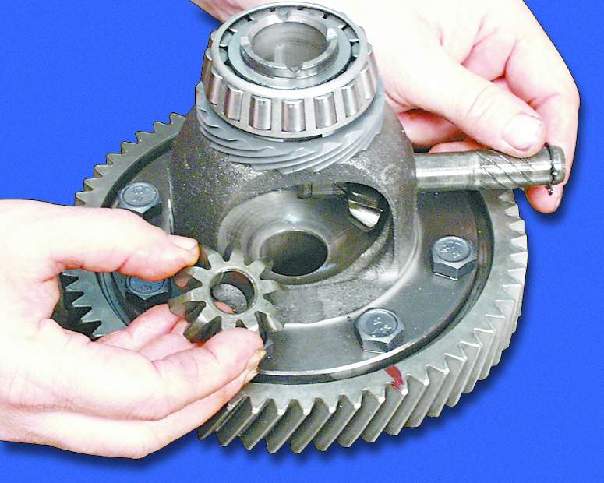

5. Выньте из корпуса дифференциала два сателлита.

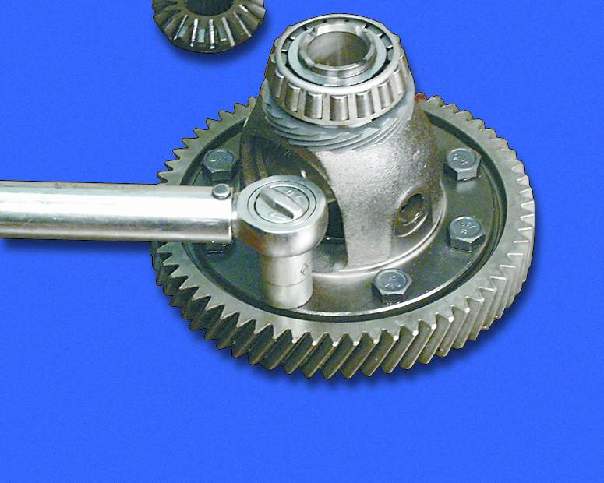

6. Отверните болты крепления ведомой шестерни к корпусу дифференциала.
При спрессовке съемникомподшипники разрушаются. Поэтому снимайте подшипники только в случае их замены.
Если нужно заменить шестерню привода спидометра, то можно спрессовать подшипник, не разрушив его, с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но ее все равно надо менять.
Видео про "Разборка дифференциала" для ВАЗ 2109
Ремонт МКПП ВАЗ 2109 323 сборка замена сателлитов ремонт кппКоробка передач и дифференциал. Основные узлы и детали ВАЗ 2109
Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.
Снятие коробки передач рекомендуется производить вдвоем.
1. Отверните болты крепления и снимите защиту картера.
2. Отверните болт и отсоедините провод “массы” от картера сцепления.
3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.
4. Снимите наконечник троса с рычага привода сцепления.
5. Отсоедините колодку с проводом от клеммы тягового реле стартера.
6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.
7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.
8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.
9. Отверните гайку крепления и отсоедините трос от привода спидометра.
10. Отсоедините колодку с проводом от выключателя света заднего хода.
11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.
12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.
13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.
14. Отверните гайку крепления шарового шарнира рулевой тяги.
15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.
16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.
17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.
18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.
19. Отверните три болта крепления и снимите щиток картера сцепления.
20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.
21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!
22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).
23. Отверните две гайки крепления задней опоры силового агрегата к кузову.
24. Отверните гайку и выньте болт левой опоры силового агрегата.
25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.
26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.
